IAN 290201 - Suszarka do ubrań AQUAPUR - Bezpłatna instrukcja obsługi

Typ produktu	Parasolowa suszarka do bielizny
Marka	AquaPur
Model	IAN 290201
Wymiary po rozłożeniu (średnica)	Około 295 cm
Odległość między otwartymi ramionami	Około 210 cm
Średnica masztu	50 mm
Waga	Około 3,5 kg
Maksymalna nośność	150 kg (równomiernie rozłożone)
Materiały	Aluminium, plastik, wytrzymała lina
Rodzaj montażu	Kotwienie w ziemi (wkręcanie lub betonowanie)
Otwieranie	Za pomocą liny podnoszącej z wbudowanym wciągnikiem
Regulacja wysokości	Tak, za pomocą zębatki i dźwigni
Swobodny obrót	Tak, maszt obraca się w tulei
Główne funkcje	Suszenie bielizny na zewnątrz, składana do przechowywania
Konserwacja i czyszczenie	Czyszczenie strumieniem wody, bez ostrych przedmiotów i agresywnych detergentów
Zalecenia bezpieczeństwa	Sprawdzić przed użyciem, równomiernie rozłożyć pranie, nie używać przy silnym wietrze, zamknąć po użyciu, przechowywać poza zasięgiem dzieci
Dostępne części zamienne	Lina podnosząca, maszt, pokrowiec ochronny, inne zużywające się części
Możliwość naprawy	Możliwość wymiany lin, masztu i innych elementów na oryginalne części
Gwarancja	3 lata od daty zakupu
Informacje ogólne	Wyłącznie do użytku prywatnego, niekomercyjnego

Często zadawane pytania - IAN 290201 AQUAPUR

Jak zainstalować suszarkę do bielizny AquaPur IAN 290201 ?

Wybierz otwarte miejsce. Możesz wkręcić kotwę w ziemię za pomocą dołączonego narzędzia lub zabetonować ją dla większej stabilności. Postępuj zgodnie z krokami opisanymi w instrukcji: zdejmij zaślepki, zatrzaśnij pokrywę, a następnie wkręć lub zabetonuj uchwyt. Włóż maszt aż do strzałki i sprawdź pionowość za pomocą poziomicy.

Jak otwierać i zamykać parasolową suszarkę ?

Aby otworzyć, powoli pociągnij czerwoną rączkę liny podnoszącej w tym samym kierunku co prawe ramię. Dolny gwiaździsty rdzeń przesuwa się w górę i automatycznie się blokuje. Aby zamknąć, usuń całe pranie, naciśnij przycisk rączki dolnej gwiazdki, pociągnij całkowicie w dół, a następnie wciśnij ramiona w górne zaczepy aż do zatrzaśnięcia.

Jaka jest maksymalna nośność ?

Maksymalna nośność wynosi 150 kg, pod warunkiem równomiernego rozłożenia prania na czterech ramionach. Nierównomierne obciążenie lub silny wiatr mogą spowodować zachwianie suszarki.

Czy mogę używać suszarki przy wietrznej pogodzie ?

Nie, nie zaleca się suszenia prania przy silnym wietrze. Parasolowa suszarka musi mieć możliwość swobodnego obrotu, a silny wiatr może spowodować jej przewrócenie lub uszkodzenie masztu.

Jak konserwować produkt ?

Czyść go strumieniem wody. Nie używaj ostrych, szorstkich przedmiotów ani agresywnych detergentów. Regularnie sprawdzaj stan liny podnoszącej i masztu: wymień je w przypadku strzępienia się lub wżerów.

Gdzie kupić części zamienne ?

Oryginalne części zamienne (lina podnosząca, maszt, pokrowiec ochronny itp.) są dostępne bezpośrednio u producenta. Przy zamówieniu podaj typ suszarki (IAN 290201).

Jak wyregulować wysokość suszarki ?

Odblokuj dźwignię górnego gwiaździstego rdzenia, przesuń go po zębatce na żądaną wysokość, a następnie zwolnij dźwignię, aby zablokować. Przed otwarciem zwolnij ramiona, ciągnąc je na zewnątrz.

Co zrobić, jeśli lina podnosząca się strzępi ?

Natychmiast wymień ją na oryginalną linę. Uszkodzona lina może nagle pęknąć i spowodować utratę równowagi, co grozi urazami. Skontaktuj się z serwisem, podając model.

Czy suszarka jest dostarczana z pokrowcem ochronnym ?

Tak, w zestawie znajduje się pokrowiec ochronny. Chroni suszarkę podczas przechowywania i zapobiega splątaniu lin.

Jaka jest długość gwarancji ?

Gwarancja trwa 3 lata od daty zakupu. Obejmuje wady materiałowe i produkcyjne, ale nie normalne zużycie (lina, pokrowiec). Zachowaj paragon jako dowód.

INSTRUKCJA OBSŁUGI IAN 290201 AQUAPUR

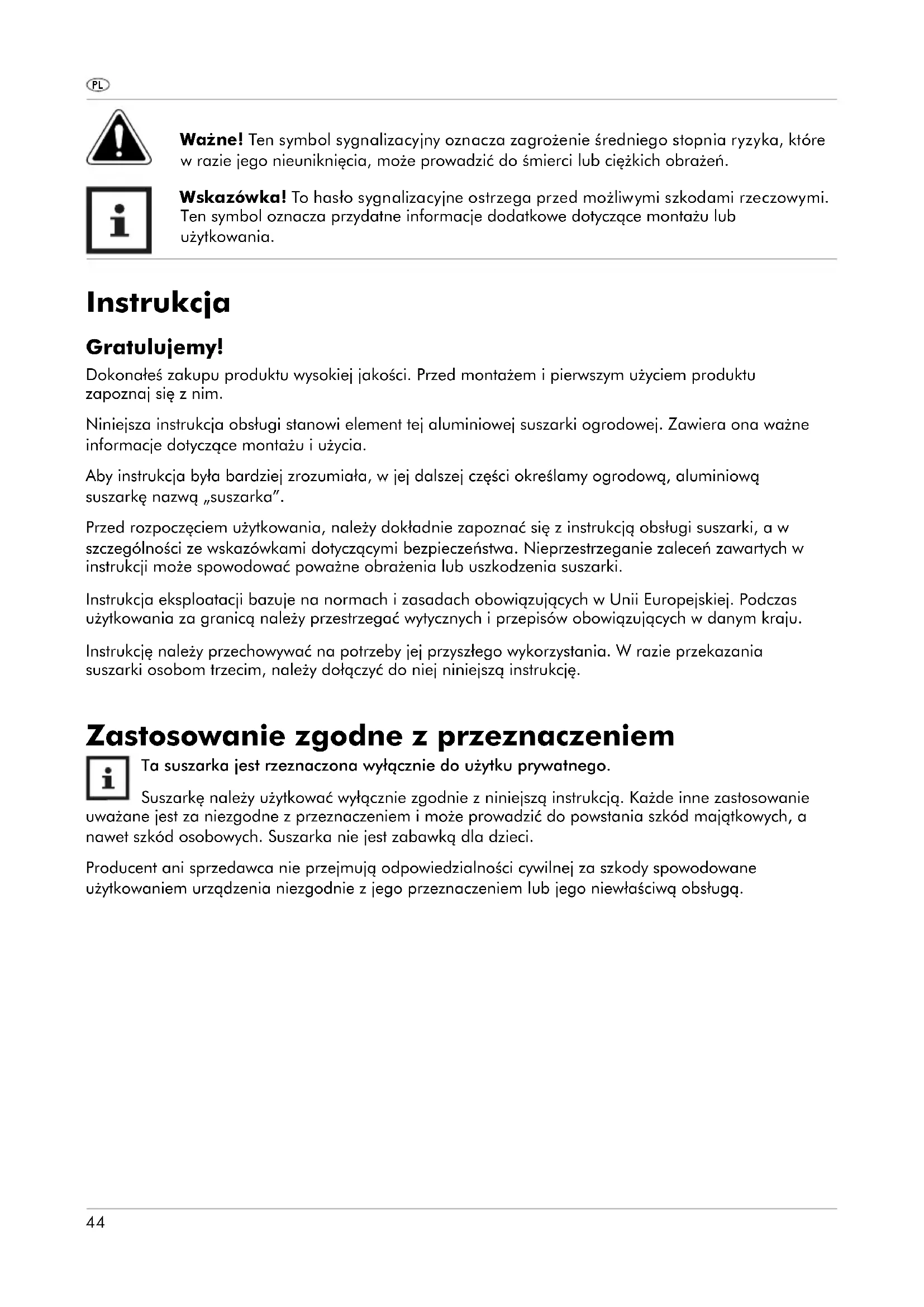

Ważne! Ten symbol sygnalizacyjny oznacza zagrożenie średniego stopnia ryzyka, które w razie nieuniknięcia może prowadzić do śmierci lub ciężkich obrażeń.

Wskazówka! To hasło sygnalizacyjne ostrzega przed dodatkowymi informacjami dotyczącymi montażu lub użytkowania.

Instrukcja

Gratulujemy!

Dokonałeś zakupu produktu wysokiej jakości. Przed montażem i pierwszym użyciem produktu zapoznaj się z nim.

Niniejsza instrukcja obsługi stanowi element tej aluminiowej suszarki ogrodowej. Zawiera ona ważne informacje dotyczące montażu i użycia.

Aby instrukcja była bardziej zrozumiała, w jej dalszej części określamy ogrodową, aluminiową suszarkę nazwą "suszarka".

Przed rozpoczęciem użytkowania należy dokładnie zapoznać się z instrukcją obsługi suszarki, a w szczególności ze wskazówkami dotyczącymi bezpieczeństwa. Nieprzestrzeganie zaleceń zawartych w instrukcji może spowodować poważne obrażenia lub uszkodzenia suszarki.

Instrukcja eksploatacji opiera się na normach i zasadach obowiązujących w Unii Europejskiej. Podczas użytkowania za granicą należy przestrzegać wytycznych i przepisów obowiązujących w danym kraju.

Instrukcję należy przechowywać na potrzeby jej przyszłego wykorzystania. W razie przekazania suszarki osobom trzecim, należy dołączyć do niej niniejszą instrukcję.

Zastosowanie zgodne z przeznaczeniem

Ta suszarka jest przeznaczona wyłącznie do użytku prywatnego.

Suszarkę należy użytkować wyłącznie zgodnie z niniejszą instrukcją. Każde inne zastosowanie uważane jest za niezgodne z przeznaczeniem i skutkuje szkodami majątkowymi, a nawet szkodami osobowymi. Suszarka nie jest zabawką dla dzieci.

Producent ani sprzedawca nie przyjmują odpowiedzialności cywilnej za szkody spowodowane użytkowaniem urządzenia niezgodnie z jego przeznaczeniem lub jego niewłaściwą obsługą.

Sprawdzić suszarkę i zakres dostawy

WSKAZÓWKA! Niebezpieczeństwo uszkodzenia!

Podczas nieuważnego otwierania opakowania suszarka może zostać uszkodzona. Do rozpakowania suszarki nie używać ostrych przedmiotów.

1. Wyjąć suszarkę z opakowania.
2. Usunąć materiał opakowaniowy i wszystkie folie ochronne.
3. Sprawdzić, czy dostawa jest kompletna (patrz rys. A).
4. Sprawdzić suszarkę pod kątem uszkodzeń. Uszkodzonej suszarki nie używać. Za pośrednictwem podanego na karcie gwarancyjnej serwisu zwrócić się w tej sprawie do producenta.

Zakres dostawy / części

1 zaciski dolne, 4× 2 ramiona, 4 × 3 narzędzie do wkręcania, 4 ochronne kapturki, 2× 5 pokrywa kotew do wkręcania, element dystansowy 7 rurka aluminiowa, 18 mm, L 483 mm 8 wkręcana kotwa 9 pokrowiec 10 rura stojaka 11 linka do rozkładania 12 część gwiaździsta, 2 × 13 uchwyt linki rozciągania (rys. B) 14 pancerz górnej części gwiaździstej (rys. B) 15 przycisk na części gwiaździstej 2 × (rys. B, C) 16 szyna zębata (rys. C) 17 linka do suszenia (rys. D) 18 otwory (rys. G)

Dane techniczne

Typ: 30154

Ciężar: ok. 3,5 kg

Wymiary rury stojaka (ø): 50 mm

Wymiary suszarki (Ø): ok. 2,95 m

Odstęp pomiędzy otwartymi ramionami: ok. 2,10 m

Maksymalne obciążenie części gwiaździstej: 150 kg

Numer artykułu: 290201

Instrukcje bezpieczeństwa

UWAGA: Przed każdym użyciem sprawdź, czy suszarka do ubrań nie jest uszkodzona. Nie należy stosować uszkodzonej suszarki.

Należy zwracać uwagę na równomierne wieszanie prania. Nie wolno wieszać prania przy zbyt silnym wietrze. Suszarkę należy umieścić w takim miejscu, aby możliwe było jej swobodne obracanie. Przed złożeniem lub sprzątnięciem suszarki należy zdjąć wszystkie spinacze do prania, ponieważ w przeciwnym razie może zostać uszkodzony rurowy stelaż suszarki. Przy przechowywaniu suszarki należy zastosować elastyczną taśmę lub osłonę, aby linki się nie plątały.

Ważne: Należy zwracać uwagę, aby dzieci nie traktowały suszarki jako urządzenia do zabawy lub jako karuzeli. Ryzyko zaplątania się w linki - produkt nie jest zabawką dla

dzieci. Po użyciu należy złożyć suszarkę. Po wyjęciu suszarki należy zamknąć pokrywę mocowania.

Opakowanie z PE nie jest zabawką dla dzieci - niebezpieczeństwo uduszenia!

Natychmiast po otwarciu należy wyrzucić opakowanie do odpowiedniego pojemnika

na surowce wtórne. PE jest nietoksycznym materiałem ekologicznym. Uwaga! Ochronna koperta nie jest zabawką dla dzieci - niebezpieczeństwo uduszenia! Natychmiast po otwarciu należy wyrzucić opakowanie do odpowiedniego pojemnika na surowce wtórne.

Zużycie linek pociągowych, otwierających obrotowy stojak na bieliznę lub suszarkę do bielizny

Linki pociągowe stanowią ważny element konstrukcyjny stojaków obrotowych i suszarek do bielizny, dlatego mają one maksymalną wytrzymałość i nośność. Mimo to z biegiem czasu

może wystąpić konieczność wymiany takiej linki. Jeżeli po zewnętrznej stronie linki pociągowej

widoczne są wyszarpane włókna (rozszczepianie linki), to należy ją jak najszybciej wymienić na nową oryginalną linkę. Otrzymasz ją bezpośrednio u nas, podając typ ogrodowej suszarki.

W trakcie użytkowania uszkodzona linka pociągowa może nagle zerwać się, co w najgorszym przypadku może spowodować utratę równowagi – niebezpieczeństwo obrażeń.

Zużycie rury stojaka

Zależnie od uwarunkowań w ziemi, zarówno tuleja wkręcana, jak i obracająca się w niej rura stojaka są narażone na zużycie. Należy co najmniej raz w roku sprawdzać rurę w miejscu,

w którym wychodzi ona z tulei wkręcanej do ziemi, czy nie występują tam ślady zużycia. Mimo konstrukcji rury z zachowaniem wielokrotnego współczynnika bezpieczeństwa, rowki w tym obszarze mogą spowodować osłabienie rury. Gdy na rurze stwierdzone zostaną rowki na całym obwodzie lub duże wgniecenia, to należy jak najszybciej wymienić rurę na oryginalną rurę stojaka.

Głębokie rowki na rurze stojaka lub duże wgniecenia, spowodowane np. przy uderzaniu kosiarką lub taczkami, powodują osłabienie rury, przez co przy wietrze lub mocniejszym

obciążeniu bocznym może ona ulec złamaniu i zagrozić ludziom. Nową rurę stojaka można podać typ obrotowego stojaka do bielizny albo u właściwego sprzedawcy, albo bezpośrednio u nas.

Nową rurę stojaka można uzyskać bezpośrednio u nas, podając typ ogrodowej suszarki. Także inne części suszarki, na przykład rolki linek i nity, należy zamieniać na sprawdzone części zamienne; tylko takie części zapewniają bezpieczne funkcjonowanie suszarki.

Wkręcana tuleja do ziemi z elementem dystansowym

Wybrać miejsce, w którym chcesz ustawić rozkładaną ogrodową suszarkę. W zależności od rodzaju gleby grunt można wkręcić w ziemię lub zabetonować.

1. Zdjąć osłony 4 z pokrywy 5.
2. Zahaczyć pokrywę w uchwycie na kotwie do wkręcania w ziemię 8, aż zatrzaśnie (patrz rys. E).

Wkręcić kotwę w ziemię

Kotwę wkręcić przy pomocy dołączonego narzędzia 3 i 7 równo z powierzchnią.

1. Na obydwa końce aluminiowej rurki 7 założyć ochronne kapturki 4 (patrz rys. F).
2. Aluminiową rurkę 7 przyłożyć przez górny otwór w narzędziu do wkręcania 3.
3. Dystansowy element 6 włożyć do wkręcanej kotwy 8 i wsunąć zupełnie w dół (patrz rys. E).
4. Narzędzie do wkręcania włożyć w kotwę i wkręcić ją w kierunku zgodnym z kierunkiem ruchu wskazówek zegara na tyle w ziemię, żeby jej górna krawędź i ziemia leżały w jednej płaszczyźnie
5. Narzędzie do wkręcania oraz ziemię usunąć z wkręcanej kotwy.
6. Kurkę stojaka z suszarką wetknąć w kotwę do znaku ze strzałką, sprawdzić przy pomocy poziomnicy, czy suszarka jest w pozycji pionowej (patrz rys. G).

Teraz można rozpocząć użytkowanie suszarki.

Zabetonowanie kotwy do wkręcania

Jeżeli suszarka musi zostać zamontowana w gruncie piaszczystym lub kamiennym, to kotwę należy zabetonować, żeby zapewnić stabilność suszarki.

1. Przy pomocy szpadla lub łopaty wykopać w ziemi dół o średnicy ok. 40 cm i głębokości ok. 30 cm (patrz rys. G).
2. Owinąć dolny koniec kotwy do wkręcania papierem gazetowym, żeby przykryć otwory 18. W ten sposób otwory nie zostaną zabetonowane, dzięki czemu później z kotwy będzie mogła odpływać woda, która się tam dostanie.
3. Dystansowy element 6 włożyć do wkręcanej kotwy i wsunąć zupełnie w dół (patrz rys. E).
4. Zabetonować kotwę do wkręcania w ziemię w sposób właściwy dla posiadanego betonu. Gazetowy papier w dolnej części kotwy zostanie zabetonowany.
5. Zanim beton stwardnieje, suszarkę wstawić w kotwę do znaku ze strzałką na rurce 10, sprawdzić przy pomocy poziomnicy, czy suszarka jest w pozycji pionowej (patrz rys. G).
6. Wyjąć suszarkę z betonowej kotwy i poczekać, aż beton całkowicie stwardnieje.

Teraz można rozpocząć użytkowanie suszarki.

Użytkowanie suszarki

Otwieranie stojaka na bieliznę

Wyciągnąć ramiona z blokady (górna część gwiazdowa) i rozciągnąć linki na bieliznę, ciągnąc za linkę do rozkładania (czerwona rączka u dołu). Naciśnięcie na rączce służy do "podchwytywania" (zabezpieczenie przed obrażeniami) przy rozciąganiu. Zaczepić linkę do rozkładania za naciśnięcie w rączce i ewentualnie owinąć ją jeden do dwóch razy wokół rączki, aby mocniej naciągnąć linki (patrz rys. B).

Regulacja wysokości

Regulacja wysokości stojaka na bieliznę odbywa się przez otwarcie uchwytu górnej części gwiazdowej i przesuwanie go w górę lub w dół.

Naciąganie poluzowanych linek

Jeżeli to możliwe, NIGDY nie otwierać zacisków linek 1 na końcach ramion - tylko w przypadku wymiany linek!

1. Otworzyć stojak na bieliznę, aż dolna część gwiazdzista zaczepi się w szynie zębatej.
2. Możliwie równomiernie rozłożyć poluzowaną linkę po wszystkich 4 stronach na wszystkie pętle linki przez lekkie ciągnięcie za linkę (patrz rys. D).
3. Otworzyć i rozkładać linkę krok po kroku dalej, aż do osiągnięcia położenia użytkowego lub aż do uzyskania naciągu najbardziej na zewnątrz leżącej pętli linki. Ważne! Położenie robocze: odstęp pomiędzy częściami gwiazdzistymi 30-35 cm!

Zamykanie suszarki

1. Z linki do suszenia 17 zdjąć wszystkie przedmioty.
2. Zwolnić przycisk uchwytu 15 na dole części gwiazdzistej 12 (patrz rys. C).
3. Pociągnąć dolną część gwiazdzistą za uchwyt zupełnie w dół.
4. Każde ramię 2 włożyć w pancerz 14 u góry części gwiazdzistej, aż zatrzaśnie się (patrz rys. B).
5. Jeżeli suszarka nie będzie więcej używana, to naciągnąć na nią pokrowiec 9 zgodnie z opisem w rozdziale „Przechowywanie".

Przechowywanie

Suszarkę zamknąć i nałożyć na nią z góry pokrowiec 9. Suszarkę wciągnąć z kotwy do wkręcania 8 i przechowywać w miejscu suchym, bezwietrznym i niedostępnym dla dzieci. Suszarkę zabezpieczyć przed upadkiem.

Wskazówki dotyczące pielęgnacji

Ten wysokiej jakości produkt wykonany jest z materiałów odpornych na działanie czynników atmosferycznych i może być bez obaw zmywany za pomocą węża ogrodowego. Nie czyścić przy użyciu ostrych, szorstkich przedmiotów lub agresywnych środków czyszczących.

Utylizacja

Utylizacja opakowania

Opakowanie utylizować posortowane. Tekturę/karton przekazywać do recyklingu jako makulaturę, folie jako surowiec wtórny.

Złomowanie suszarki

Suszarkę złomować zgodnie z przepisami obowiązującymi w danym kraju.

Gwarancja firmy JUWEL H. Wüster GmbH

Szanowni Klienci!

Na to urządzenie udzielamy 3-letniej gwarancji od daty zakupu. W razie wad tego produktu przysługują Państwu ustawowe prawa wobec sprzedawcy tego produktu. Nasza opisana poniżej gwarancja nie narusza tych ustawowych praw.

Warunki gwarancji

Okres gwarancyjny rozpoczyna się z chwilą zakupu produktu. Prosimy zachować oryginalny paragon kasowy. Jest on dowodem zakupu produktu.

Jeżeli w ciągu 3 lat od daty kupna tego produktu wystąpią błędy materiałowe lub produkcyjne, producent – według naszego wyboru – bezpłatnie naprawi lub wymieni produkt. Gwarancja ta wymaga, aby w trakcie tego 3-letniego okresu przedstawić uszkodzony produkt i dowód zakupu (paragon kasowy) oraz krótki opis wad i momentu ich wystąpienia.

Jeżeli nasza gwarancja obejmuje wadę, otrzymają Państwo naprawiony lub nowy produkt. Naprawa lub wymiana urządzenia nie powoduje wznowienia okresu gwarancyjnego.

Okres gwarancji i ustawowe roszczenia z tytułu wad

Rękojmia nie przytłumia czasu gwarancji. Zasada ta dotyczy także części wymienionych lub naprawionych. Szkody i wady istniejące już w momencie zakupu należy zgłaszać niezwłocznie po rozpakowaniu. Naprawy wykonywane po upływie okresu gwarancji są odpłatne.

Zakres gwarancji

Urządzenie wyprodukowano starannie z zachowaniem ostrych wymogów jakościowych i przed dostawą dokładnie sprawdzono.

Gwarancja obejmuje wady materiałowe i produkcyjne. Ta gwarancja nie obejmuje części produktu, które są narażone na mechaniczne zużycie i tym samym są częściami zużywającymi się.

Ta gwarancja przepada, jeżeli produkt został uszkodzony, nie był fachowo używany ani konserwowany. Fachowe użytkowanie produktu obejmuje dokładne przestrzeganie wszystkich podanych w instrukcji obsługi wskazówek i czynności. Bezwzględnie unikać wykonywania prac i czynności, których odradza się w instrukcji lub przed którymi ostrzega się.

Produkt przeznaczony tylko do użytku domowego, a nie do zastosowań komercyjnych. Gwarancja wygasa w razie niewłaściwego lub niefachowego obchodzenia się z urządzeniem lub próby naprawy przez osoby niebędące pracownikami naszego autoryzowanego serwisu.

Formalności w przypadku korzystania z gwarancji

Aby zapewnić szybkie załatwienie formalności, prosimy o przestrzeganie następujących wskazówek:

• Podczas wszystkich kontaktów posiadać paragon kasowy oraz numer artykułu (IAN 290201) jako dowód zakupu.
• Numer artykułu podano na tabliczce znamionowej, wygrawerowano, podano na tytułowej stronie instrukcji (na dole po lewej stronie) lub w postaci nalepki z tyłu lub od spodu.
• Jeżeli wystąpią błędy funkcjonowania lub inne wady, prosimy najpierw o kontakt telefoniczny lub e-mailowy z wymienionym poniżej działem serwisowym.
• Produkt zarejestrowany jako wadliwy można przesłać bezpłatnie pod podany Państwu adres serwisu, załączając dokument zakupu (paragon kasowy) oraz opis wady i moment jej wystąpienia.
