IAN 290201 - Sušák na prádlo AQUAPUR - Bezplatný návod k obsluze

Typ výrobku	Deštníková sušička na prádlo
Značka	AquaPur
Model	IAN 290201
Rozměry rozložené (průměr)	Přibližně 295 cm
Vzdálenost mezi otevřenými rameny	Přibližně 210 cm
Průměr stožáru	50 mm
Hmotnost	Přibližně 3,5 kg
Maximální nosnost	150 kg (rovnoměrně rozloženo)
Materiály	Hliník, plast, odolné lano
Typ instalace	Ukotvení do země (šroubování nebo betonování)
Otevírání	Pomocí zvedacího lana s integrovaným kladkostrojem
Nastavení výšky	Ano, pomocí hřebenu a páčky
Volné otáčení	Ano, stožár se otáčí v objímce
Hlavní funkce	Sušení prádla venku, skládací pro uskladnění
Údržba a čištění	Čištění vodním proudem, bez ostrých předmětů nebo agresivních čisticích prostředků
Bezpečnostní pokyny	Před použitím zkontrolujte, rovnoměrně rozložte prádlo, nepoužívejte za silného větru, po použití zavřete, uchovávejte mimo dosah dětí
Dostupné náhradní díly	Zvedací lano, stožár, ochranný kryt, další opotřebitelné díly
Opravitelnost	Možnost výměny lan, stožáru a dalších součástí za originální díly
Záruka	3 roky od data nákupu
Obecné informace	Pouze pro soukromé použití, ne pro komerční účely

Často kladené otázky - IAN 290201 AQUAPUR

Jak nainstalovat sušičku na prádlo AquaPur IAN 290201?

Vyberte volné místo. Kotvu můžete přišroubovat k zemi pomocí přiloženého nástroje nebo ji zabetonovat pro větší stabilitu. Postupujte podle kroků popsaných v návodu: sejměte krytky, zacvakněte víko, poté přišroubujte nebo zabetonujte podpěru. Zasuňte stožár až k šipce a zkontrolujte svislost pomocí vodováhy.

Jak otevřít a zavřít deštníkovou sušičku?

Pro otevření pomalu táhněte červenou rukojeť zvedacího lana stejným směrem jako pravé rameno. Spodní hvězdicový střed se posune nahoru a automaticky se zablokuje. Pro zavření odstraňte veškeré prádlo, stiskněte tlačítko rukojeti spodního hvězdicového dílu, táhněte zcela dolů, poté zatlačte ramena do horních zářezů až do zaklapnutí.

Jaká je maximální nosnost?

Maximální nosnost je 150 kg, za předpokladu rovnoměrného rozložení prádla na všech čtyřech ramenech. Nesprávně rozložená zátěž nebo silný vítr mohou sušičku destabilizovat.

Mohu sušičku používat za větrného počasí?

Ne, nedoporučuje se sušit prádlo za silného větru. Deštníková sušička se musí volně otáčet a silný vítr by ji mohl převrhnout nebo poškodit stožár.

Jak udržovat výrobek?

Čistěte vodním proudem. Nepoužívejte ostré, hrubé předměty nebo agresivní čisticí prostředky. Pravidelně kontrolujte stav zvedacího lana a stožáru: v případě roztřepení nebo poškození je vyměňte.

Kde koupit náhradní díly?

Originální náhradní díly (zvedací lano, stožár, ochranný kryt atd.) jsou k dispozici přímo u výrobce. Při objednávce uveďte typ sušičky (IAN 290201).

Jak nastavit výšku sušičky?

Uvolněte páčku horního hvězdicového středu, posuňte jej po hřebenu do požadované výšky, poté páčku uvolněte pro zajištění. Před otevřením uvolněte ramena vytažením ven.

Co dělat, když se zvedací lano roztřepí?

Okamžitě jej vyměňte za originální lano. Vadné lano se může náhle přetrhnout a způsobit ztrátu rovnováhy s rizikem zranění. Kontaktujte zákaznický servis a uveďte model.

Je sušička dodávána s ochranným krytem?

Ano, ochranný kryt je součástí dodávky. Chrání sušičku při skladování a zabraňuje zamotání lan.

Jaká je délka záruky?

Záruka je 3 roky od data nákupu. Vztahuje se na vady materiálu a zpracování, ale ne na běžné opotřebení (lano, kryt). Uschovejte si účtenku jako doklad.

NÁVOD K OBSLUZE IAN 290201 AQUAPUR

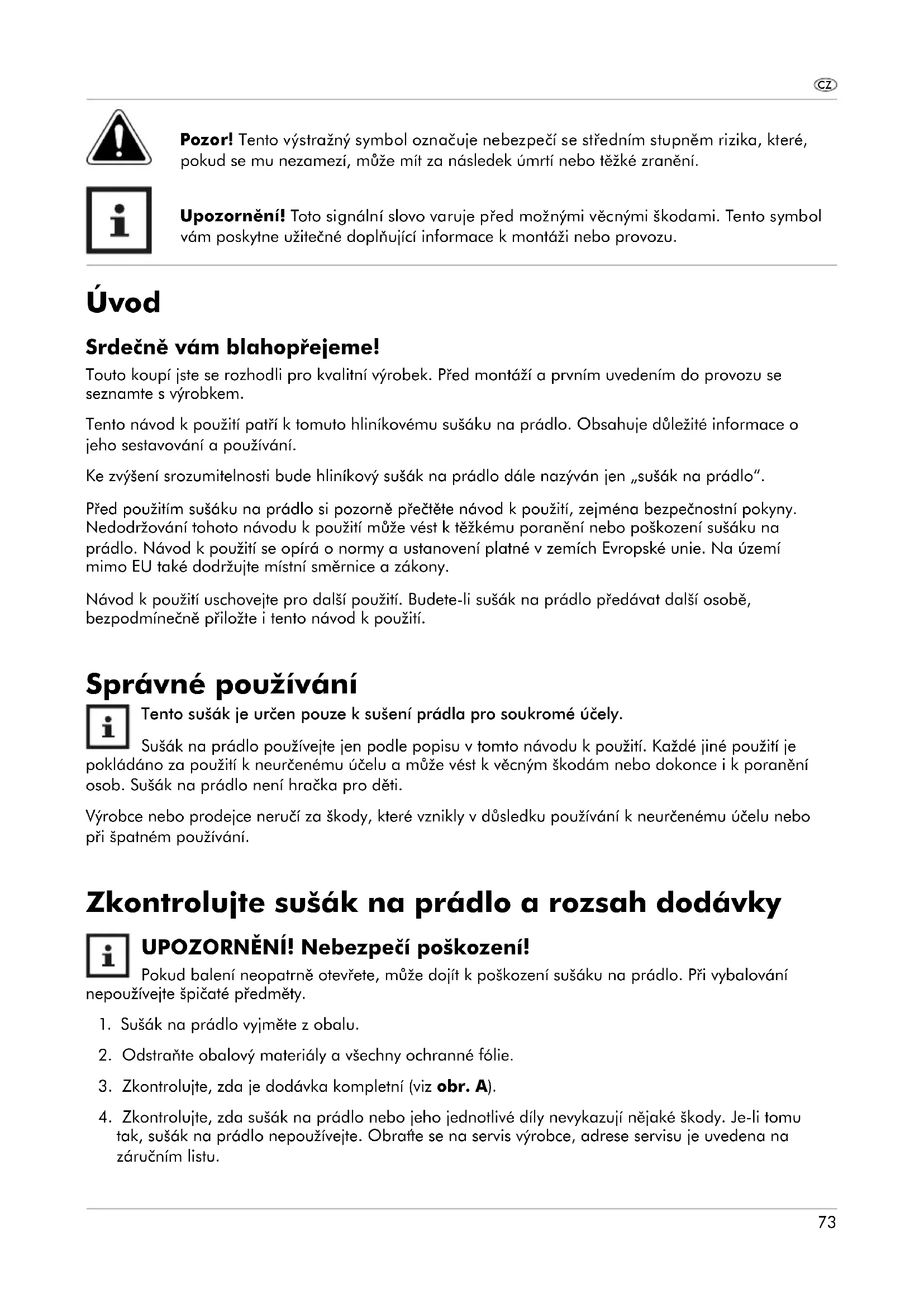

Pozor! Tento výstražný symbol označuje nebezpečí se středním stupněm rizika, které, pokud se mu nezabrání, může mít za následek úmrtí nebo těžké zranění.

Upozornění! Toto signální slovo varuje před možnými věcnými škodami. Tento symbol vám poskytne užitečné doplňující informace k montáži nebo provozu.

Úvod

Srdečně vám blahopřejeme!

Touto koupí jste se rozhodli pro kvalitní výrobek. Před montáží a prvním uvedením do provozu se seznamte s výrobkem.

Tento návod k použití patří k tomuto hliníkovému sušáku na prádlo. Obsahuje důležité informace o jeho sestavování a používání.

Ke zvýšení srozumitelnosti bude hliníkový sušák na prádlo dále nazýván jen „sušák na prádlo".

Před použitím sušáku na prádlo si pozorně přečtěte návod k použití, zejména bezpečnostní pokyny. Nedodržování tohoto návodu k použití může vést k těžkému poranění nebo poškození sušáku na prádlo. Návod k použití se opírá o normy a ustanovení platné v zemích Evropské unie. Na území mimo EU také dodržujte místní směrnice a zákony.

Návod k použití uschovejte pro další použití. Budete-li sušák na prádlo předávat další osobě, bezpodmínečně přiložte i tento návod k použití.

Správné používání

Tento sušák je určen pouze k sušení prádla pro soukromé účely.

Sušák na prádlo používejte jen podle popisu v tomto návodu k použití. Každé jiné použití je považováno za použití k neurčenému účelu a může vést k věcným škodám nebo dokonce i k poranění osob. Sušák na prádlo není hračka pro děti.

Výrobce nebo prodejce neručí za škody, které vznikly v důsledku používání k neurčenému účelu nebo při špatném používání.

Zkontrolujte sušák na prádlo a rozsah dodávky

UPOZORNĚNÍ! Nebezpečí poškození!

Pokud balení neopatrně otevřete, může dojít k poškození sušáku na prádlo. Při vybalování nepoužívejte špičaté předměty.

1. Sušák na prádlo vyjměte z obalu.
2. Odstraňte obalový materiál a všechny ochranné fólie.
3. Zkontrolujte, zda je dodávka kompletní (viz obr. A).
4. Zkontrolujte, zda sušák na prádlo nebo jeho jednotlivé díly nevykazují nějaké škody. Je-li tomu tak, sušák na prádlo nepoužívejte. Obraťte se na servis výrobce, adresa servisu je uvedena na záručním listu.

Rozsah dodávky / díly

1 Svorky na šňůry, 4 × 2 Ramena, 4 × 3 Utahovák 4 Ochranná krytka, 2 × 5 Víko utahováku kotvy 6 Distanční kus 7 Hliníková trubka, ø 18 mm, d 483 mm 8 Utahovací kotva 9 Ochranné pouzdro 10 Stojanová trubka 11 Tažná šňůra 12 Hvězdicová část, 2 × 13 Rukojeť na tažné šňůře (obr. B) 14 Zaskakovací drážky na horní hvězdicové části (obr. B) 15 Uchytné tlačítko na hvězdicové části, 2 × (obr. B, C) 16 Ozubená lišta (obr. C) 17 Šňůra na prádlo (obr. D) 18 Otvory (obr. G)

Technické parametry

Typ: 30154

Hmotnost: asi 3,5 kg

Rozměry stojanové trubky (ø): 50 mm

Rozměry sušáku na prádlo (ø): asi 2,95 m

Vzdálenost mezi otevřenými rameny: asi 2,10 m

Maximální zatížení hvězdicových částí: 150 kg

Číslo výrobku: 290201

Bezpečnostní pokyny

POZOR: Před použitím je nutné zkontrolovat, zda sušička prádla nevykazuje poškození. Poškozená sušička prádla se již nesmí používat.

Dávejte pozor na rovnoměrné rozvěšení prádla. Při silném větru nelze věšet prádlo! Věšák na prádlo umístěte tak, aby bylo možné jeho volné otáčení. Před uzavřením nebo odklizením musíte odstranit všechny kolíky na prádlo, protože v opačném případě by se mohly poškodit trubky věšáku. Při uskladnění věšáku na prádlo použijte elastický pás nebo ochranný nástavec, aby se nemohly šňůry zaplést.

Pozor: Dávejte pozor, aby děti nepoužívali věšák na prádlo nebo ochranný nástavec jako přístroj k cvičení nebo kolotoč. Nebezpečí zapletení do šňůr - tento produkt není žádná

dětská hračka. Po použití poskládejte věšák na prádlo. Uzavřete kryt podlahového upevnění, když chcete vyndat věšák na prádlo.

Obal z PE není hračka na hraní – nebezpečí udušení! Obal po vybalení ihned vyhoďte do tříděného odpadu. PE není jedovatý ani škodlivý pro životní prostředí. Upozornění!

Ochrana obalu není hračka na hraní – nebezpečí udušení! Obal po vybalení ihned vyhoďte do tříděného odpadu!

Opotřebení otevíracích provazů, sloužících k otevírání stojanu na prádlo

Otevírací provazy představují u všech stojanů na prádlo důležitý konstrukční detail a jsou proto dimenzovány pro nejvyšší nosnost a životnost. Přesto může během životnosti přístroje dojít k nutnosti je vyměnit. Objeví-li se na vnější straně otevíracího provazu přetržená vlákna

(otřepení), musí se okamžitě nahradit novým originálním otevíracím provazem firmy. Sdělíte-li Vašemu obchodníkovi typ Vašeho sušáku na prádlo, dodá Vám jistě rád tento provaz. Zakoupíte-li jej přímo u nás po uvedení typu Vašeho sušáku na prádlo.

Poškozená tažná šňůra se může při používání náhle roztrhnout, přičemž můžete při používání v nejhorším případě ztratit stabilitu – nebezpečí poranění.

Opotřebení stojanu sušáku

V podlahové kotvě anebo podlahovém pouzdru se otáčející trubka stojanu je dle vlastností podlahy vystavena opotřebení. Kontrolujte prosím nejméně jednou za rok opotřebení trubky stojanu v místě, kde vyčnívá pouzdro/zakotvení z podlahy. Ačkoliv je trubka stojanu dimenzována s

několikanásobnou bezpečností, mohou rýsky ve jmenovaném místě vést k zeslabení trubky stojanu.

Pokud zpozorujete rýsky anebo silné deformace po celém obvodu trubky stojanu, musí tato co nejdříve nahradit novou originální trubkou.

Následkem hlubokých rýh anebo deformací, způsobených např. nárazy sekačky na trávu anebo zahradními kolečky, se stojan zeslabí a může se působením větru anebo silným bočním

zatížením přelomit a ohrozit osoby.

Novou stojanovou trubku zakoupíte přímo u nás po uvedení typu sušáku na prádlo. I další konstrukční díly, jako např. lanové kladky a nýty, vždy vyměňte za ověřené originální náhradní díly. Jen tak je zajištěna bezpečná funkce vašeho sušáku na prádlo.

Instalace kotvy

Vyberte stanoviště, na kterém se může rozložený sušák na prádlo volně otáčet. Kotvu můžete buď zavrtat, nebo zabetonovat do země, podle složení půdy.

1. Odstraňte ochranné krytky 4 z víka 5.
2. Víko zavěste do držáku na závrtné kotvě 8 tak, aby zaskočilo (viz obr. E).

Zavrtání závrtné kotvy

Kotvu můžete v rovině zavrtat do země pomocí dodaného závrtného nástroje 3 a 7.

1. Obě ochranné krytky 4 zasuňte do konců hliníkové trubky 7 (viz obr. F).
2. Hliníkovou trubku 7 prostrčte horními otvory závrtného nástroje 3.
3. Distranční kus 6 zasuňte do závrtné kotvy 8 a zasuňte jej úplně dolů (viz obr. E).
4. Do závrtné kotvy vložte závrtný nástroj. Kotvou otáčejte ve směru hodinových ručiček a zavrtejte ji do země tak, aby horní hrana lícovala se zemí.
5. Z kotvy odstraňte závrtný nástroj i zeminu.
6. Sušák na prádlo se stojanovou trubkou postavte do kotvy až k šipce na stojanové trubce a vodováhou zkontrolujte svislost sušáku na prádlo (viz obr. G).

Nyní můžete začít používat sušák na prádlo.

Zabetonování závrtné kotvy

Chcete-li sušák na prádlo postavit na místě s písčitým nebo kamenitým podkladem, pak kotvu zabetonujte, aby byla zajištěna její stabilita.

1. Rýčem nebo lopatou udělejte v zemi díru o průměru asi 40 cm a hloubce asi 30 cm (viz obr. G).
2. Kolem spodního konce závrtné kotvy 8 oviňte novinový papír k zakrytí otvorů 18. Otvory tak nebudou zabetonovány a později jimi může odtékat voda proniklá do kotvy.
3. Do kotvy nasaďte distanční kus 6 a zasuňte ji úplně dolů (viz obr. E).
4. Kotvu zabetonujte podle postupu, který je vhodný pro váš beton. Současně se zabetonuje i novinový papír na spodním konci kotvy.
5. Před vytvrdnutím betonu nasuňte sušák na prádlo do kotvy až k šipce na stojanové trubce 10 a vodováhou zkontrolujte svislost sušáku na prádlo (viz obr. G).
6. Sušák na prádlo zase vyjměte z kotvy a počkejte, až beton úplně ztvrdne.

Nyní můžete začít sušák na prádlo používat.

Používání sušáku na prádlo

Rozevření sklopného stojanu a nastavení výšky

Uvolněním horního červeného tlačítka lze nastavit výšku sklopného stojanu v trubce stojanu a tím docílit požadovanou ideální pracovní výšku. Před rozevřením napřed vysunout v horní hvězdicové části ramena ze západek (viz obr. B).

Rozevření za pomoci tažného lanka

Tažením za rukojeť se sklopný stojan na sušené prádlo rozevře a zároveň se napnou šňůry na prádlo, tuto činnost nejsnáze provedeme za pomoci vestavěného kladkostroje. Chceme-li sklopný stojan zavřít, zmáčkneme spodní červené tlačítko a stojan se sklopí.

Dodatečné napnutí šňůr

Svorky šňůr 1 na konci ramen sušáku. Pokud možno NIKDY neuvolňujte - pouze v případě výměny prádelní šňůry!

1. Otevřete sušák tak, aby spodní hvězdicový díl zaskočil do ozubné kolejničky.
2. Lehkým tahem za šňůry rozložte volné prádelní šňůry na všech 4 stranách. Pokud možno stejnoměrně na všechny okruhy (viz obr. D).
3. Otevírejte sušák a rozprostírejte šňůry postupně dál, až dosáhnete pracovní polohy, resp. až bude napnutý krajní okruh šňůry. Důležité! Pracovní poloha: Vzdálenost mezi hvězdicovými díly je 30-35 cm!

Složení sušáku na prádlo

1. Ze šňůry 17 odstraňte všechny předměty.
2. Uvolněte uchytné tlačítko 15 na spodní hvězdicové části 12 (viz obr. C).
3. Spodní hvězdicovou část stáhněte za rukojetí úplně dolů.
4. Ramena 2 zasuňte do vybrání 14 na horní hvězdicové části, až zaskočí (viz obr. B).
5. Ochranné pouzdro 9 natáhněte na sušák na prádlo, viz popis v kapitole „Uložení”, nebudete-li již sušák na prádlo používat nebo jej budete chtít uskladnit.

Uložení

Sušák na prádlo složte a shora na něj natáhněte ochranné pouzdro 9. Sušák na prádlo vyjměte ze závrtné kotvy 8 a uschovejte jej na suché místo chráněné proti větru a nepřístupné pro děti. Sušák na prádlo zajistěte proti pádu.

Pokyny pro pěstování

Tento kvalitní výrobek je zhotoven z materiálů odolných vůči povětrnostním vlivům a lze jej bez problémů ostřikovat zahradní hadicí. Nečistěte ostrými, drsnými předměty nebo agresivními čisticími prostředky.

Likvidace

Likvidace obalu

Materiál obalu roztřiďte podle jednotlivých materiálů. Lepenku a karton dejte do starého papíru, fólie do sběrny.

Likvidace sušáku na prádlo

Sušák na prádlo zlikvidujte podle předpisů platných v dané zemi.

Na tento přístroj jste získali 3letou záruku platnou od data zakoupení. V případě závad vám vůči prodávajícímu tohoto výrobku přísluší práva vyplývající ze zákona. Tato zákonná práva nejsou omezena naší zárukou uvedenou níže.

Záruční podmínky

Záruční lhůta začíná dnem koupě. Dobře si uschovejte originální pokladní stvrzenku. Tato stvrzenka je potřebná jako doklad o koupi.

Pokud se během 3 let od data zakoupení u tohoto výrobku objeví materiálová nebo výrobní vada, bude výrobek podle našeho uvážení bezplatně opraven nebo vyměněn. Tato záruka předpokládá, že nám bude během 3leté lhůty předložen poškozený přístroj a doklad o zakoupení (pokladní stvrzenka) a písemný krátký popis, jak a kdy došlo k závadě.

Je-li poškození kryto naší zárukou, obdržíte opravený nebo nový výrobek zpět. Po opravě nebo výměně výrobku nezačíná nová záruční doba.

Záruční doba a zákonné nároky na odstranění vad

Záruční doba se po poskytnutí záručního plnění neprodlužuje. Toto také platí pro vyměněné nebo opravené díly. Eventuální škody a nedostatky zjištěné již při zakoupení musí být oznámeny hned po vybalení. Opravy vzniklé po uplynutí záruční lhůty musíte již zaplatit.

Rozsah záruky

Přístroj byl pečlivě vyroben podle nejpřísnějších kvalitativních směrnic a před expedicí byl odborně zkontrolován.

Poskytnutí záruky platí pro materiálové nebo výrobní chyby. Tato záruka se nevztahuje na výrobky, které podléhají normálnímu opotřebení, a proto je třeba je považovat za opotřebitelné díly, např. šňůry a ochranné pouzdro.

Tato záruka neplatí, jestliže byl výrobek poškozen, nesprávně používán nebo špatně udržován. Pro správné používání výrobku je třeba přesně dodržovat všechny pokyny uvedené v návodu k použití. Je nutné bezpodmínečně zabránit účelům používání a manipulacím, které nejsou uvedeny v návodu k použití, nebo před kterými je varováno.

Výrobek je určen výhradně jen k soukromému a ne komerčnímu použití. Záruka zaniká u nepřípustné a neodborné manipulace, použití násilí a zásahů, které nebyly provedeny naším autorizovaným servisem na pobočce.

Průběh poskytování záruky

K rychlému zpracování vaší žádosti se prosím řiďte následujícími pokyny:

V případě jakýchkoli dotazů mějte připravenou pokladní stvrzenku a číslo výrobku (IAN 290201) jako doklad o koupi. - Číslo výrobku je vyryto na typovém štítku, uvedeno na titulním listě vašeho návodu (dole vlevo) nebo na nálepce na zadní nebo spodní straně.

• Pokud by došlo k poškození funkce nebo jiným závadám, pak nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Výrobek, který chcete reklamovat, osvobozený od poštovného zašlete na uvedenou adresu servisu, přiložte doklad o zakoupení (pokladní stvrzenku) a uveďte, v čem spočívá závada a kdy k ní došlo.

Na adrese www.lidl-service.com si můžete stáhnout další příručky, videa k výrobkům a software.

Servis

Hmotnost: cca 3,5 kg

Rozměry stojanové tyče (ø): 50 mm

Rozměry sušáku (ø): cca 2,95 m

PE obal není hračka - Hrozí nebezpečenství udušení! Obal ihned po otevření

zlikvidujte prostřednictvím separovaného odpadu. PE je ekologický a nejedovatý

materiál. Upozornění! Obal není hračka - Hrozí nebezpečenství udušení! Obal ihned po otevření zlikvidujte prostřednictvím separovaného odpadu!

Opotřebení natahovacích šňůr sloužících k otevírání sušáku na prádlo

Nafukovací šňůry představují na sušácích společnosti důležitý konstrukční prvek a jsou

Poškozená vytahovací šňůra se může během použití náhle roztrhnout, přičemž při použití

můžete v nejhorším případě ztratit rovnováhu - riziko poranění.

Opotřebení trubky stojanu

Podle stavu zeminy je otáčející se trubka stojanu v kotvě nebo pouzdře vystavena

Pozemní kotvu můžete zašroubovat do země s dodaným nářadím 3 a 7 až po úroveň země.

Obal zlikvidujte podle typu odpadu. Lepenku a karton vyhoďte do starého papíru, fólie do recyklovatelného plastového odpadu.

Likvidace sušáku

Vážená zákaznice, vážený zákazníku!

Záruční doba a zákonné nároky na reklamaci

Postup v případě záruky
