IAN 311517 - Sušák na prádlo AQUAPUR - Bezplatný návod k obsluze

Typ výrobku	Sušák na prádlo deštník (sušák deštník)
Značka	AquaPur
Model	IAN 311517
Hmotnost	Přibližně 4,3 kg
Celková výška	Přibližně 2,97 m
Průměr s otevřenými rameny	Přibližně 2,10 m
Maximální nosnost	100 kg
Průměr stožáru	50 mm
Materiály	Hliník
Počet ramen	4 ramena (3 ramena + 1 hlavní rameno)
Určené použití	Soukromé domácí použití, venkovní, sušení prádla
Hlavní funkce	Otvírání a zavírání pákou, nastavitelné napětí lana, dětská pojistka
Obsah balení	1 šňůra na prádlo, 4 spony na napínání šňůr, 1 hlavní rameno, 1 napínací páka, 1 šroubovací nástroj, 2 ochranné krytky, 1 kryt kotvy, 1 rozpěrný díl, 1 hliníková trubka, 1 spirálová kotva, 1 ochranný obal, 1 stožár, 2 hvězdicová jádra, 3 ramena, 1 dětská pojistka
Údržba a čištění	Čistěte šňůry vlhkým hadříkem, vyhněte se agresivním čisticím prostředkům, opláchněte vodou
Bezpečnost	Před každým použitím zkontrolujte, rovnoměrně rozložte prádlo, nepoužívejte při silném větru, integrovaná dětská pojistka, riziko uškrcení šňůrami
Náhradní díly a opravitelnost	Opotřebitelné díly: napínací lano, stožár. Výměna pomocí originálních dílů dostupných prostřednictvím poprodejního servisu
Záruka	3 roky od data nákupu, kryje vady materiálu a výroby, kromě běžného opotřebení

Často kladené otázky - IAN 311517 AQUAPUR

Jak sestavit sušák na prádlo AquaPur IAN 311517?

Sestavení spočívá v upevnění spirálové kotvy do země, zasunutí stožáru a poté montáži ramen a lana. Postupujte podle podrobných kroků v návodu, zejména obrázek A pro kontrolu obsahu a obrázek B pro otevření.

Jaká je maximální nosnost tohoto sušáku?

Maximální nosnost je 100 kg. Dbejte na rovnoměrné rozložení prádla, aby nedošlo k nerovnováze.

Jak otevřít a zavřít sušák deštník?

Pro otevření uvolněte ramena z jejich zajištění, poté zvedněte napínací páku, dokud nezapadne. Pro zavření odstraňte prádlo, posuňte dětskou pojistku nahoru a poté pomalu spouštějte páku. Upozornění: páka vyvíjí silný tlak, nepouštějte ji, dokud není zajištěna.

Jak napnout šňůry na prádlo, pokud povolí?

Pokud šňůry povolí, otevřete sušák, odpojte napínací šňůrku od stahovacího prvku a poté uvažte uzel do vyššího otvoru pro napnutí. Dbejte na to, abyste nenapínali příliš.

Kam nejlépe umístit sušák?

Umístěte sušák na stabilní povrch (tráva nebo země) venku, chráněný před silným větrem. Spirálová kotva umožňuje pevné upevnění. Nechte dostatek prostoru, aby se mohl volně otáčet.

Jak udržovat sušák AquaPur?

Čistěte šňůry mírně vlhkým hadříkem. Můžete také opláchnout vodou. Vyhněte se ostrým předmětům a agresivním čisticím prostředkům. Skladujte jej v suchu s dodaným ochranným obalem.

Jaké jsou důležité bezpečnostní pokyny?

Před každým použitím zkontrolujte, zda není sušák poškozen. Rovnoměrně rozložte prádlo. Nepoužívejte při silném větru. Nenechte děti hrát si s ním: riziko uškrcení šňůrami. Při zavírání vždy použijte dětskou pojistku.

Jak vyměnit napínací lano (otevírací šňůru)?

Napínací lano je spotřební díl. Pokud se objeví vlákna nebo se třepí, objednejte originální lano u poprodejního servisu s uvedením typu sušáku. Okamžitě jej vyměňte, abyste předešli riziku přetržení.

Jaká je doba záruky a co kryje?

Záruka je 3 roky od data nákupu. Kryje vady materiálu a výroby. Spotřební díly (lano, obal) a škody způsobené nesprávným použitím nejsou kryty. Uschovejte si pokladní doklad.

Kde sehnat náhradní díly pro sušák?

Kontaktujte poprodejní servis telefonicky nebo e-mailem (kontakty v návodu). Uveďte referenční číslo výrobku IAN 290775. Originální díly (stožár, lano atd.) jsou k dispozici. Návod si můžete také stáhnout na www.lidl-service.com.

NÁVOD K OBSLUZE IAN 311517 AQUAPUR

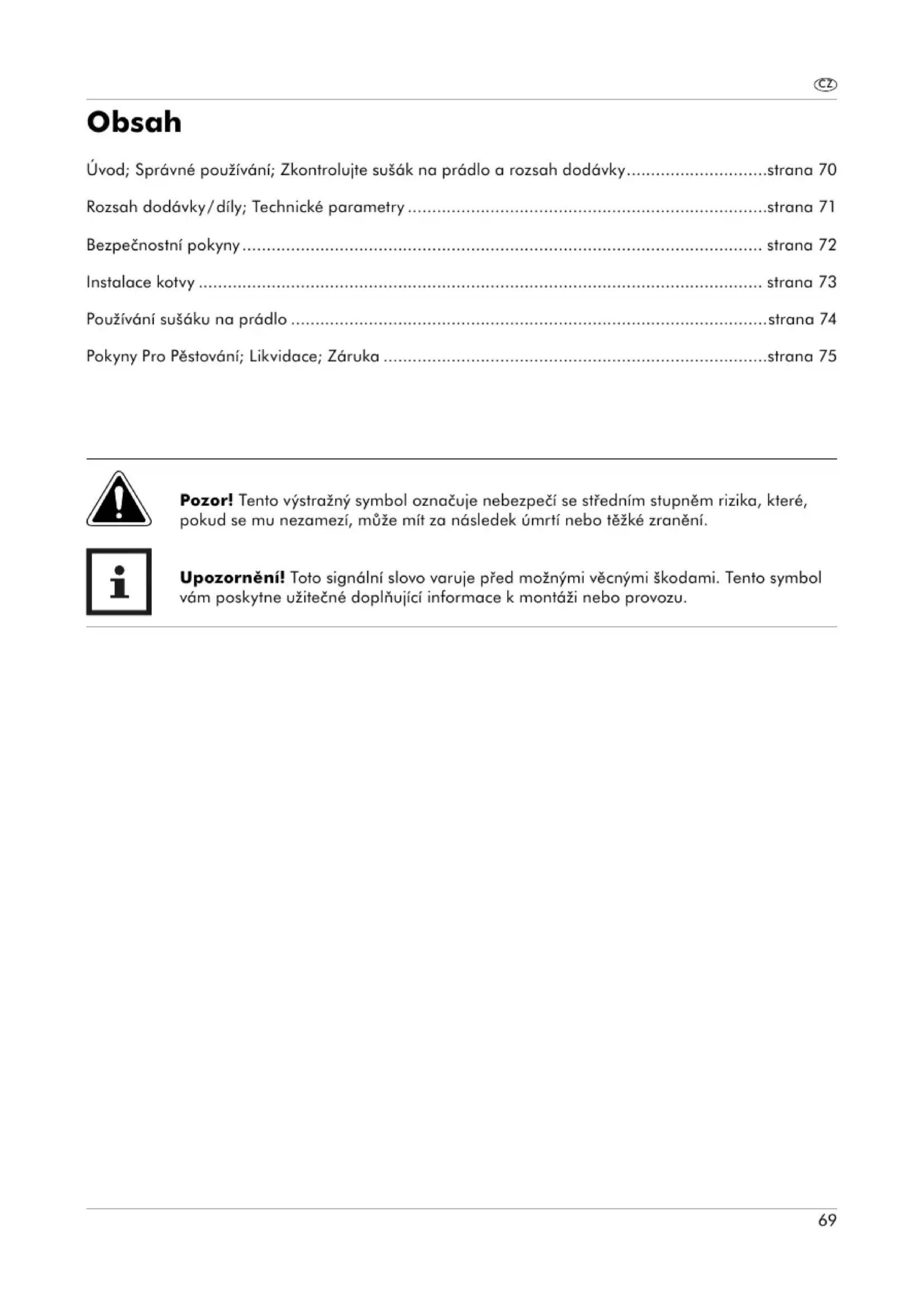

Úvod; Správné používání; Zkontrolujte sušák na prádlo a rozsah dodávky... strana 70 Rozsah dodávky/díly; Technické parametry strana 71 Bezpečnostní pokyny strana 72 Instalace kotvy strana 73 Používání sušáku na prádlo strana 74 Pokyny pro pěstování; Likvidace; Záruka strana 75

Pozor! Tento výstražný symbol označuje nebezpečí se středním stupněm rizika, které, pokud se mu nezabrání, může mít za následek smrt nebo těžké zranění.

Upozornění! Toto signální slovo varuje před možnými věcnými škodami. Tento symbol: vám poskytne užitečné doplňující informace k montáži nebo provozu.

Úvod

Srdečně vám blahopřejeme!

Touto koupí jste se rozhodli pro kvalitní výrobek. Před montáží a prvním uvedením do provozu se seznamte s výrobkem.

Tento návod k použití patří k tomuto hliníkovému sušáku na prádlo. Obsahuje důležité informace o jeho sestavování a používání.

Ke zvýšení srozumitelnosti bude hliníkový sušák na prádlo dále nazýván jen „sušák na prádlo".

Před použitím sušáku na prádlo si pozorně přečtěte návod k použití, zejména bezpečnostní pokyny. Nedodržování tohoto návodu k použití může vést k těžkému zranění nebo poškození sušáku na prádlo. Návod k použití se opírá o normy a ustanovení platné v zemích Evropské unie. Na území mimo EU také dodržujte místní směrnice a zákony.

Návod k použití uschovejte pro další použití. Budete-li sušák na prádlo předávat další osobě, bezpodmínečně přiložte i tento návod k použití.

Správné používání

Tento sušák je určen pouze k sušení prádla pro soukromé účely.

Sušák na prádlo používejte pouze podle popisu v tomto návodu k použití. Každé jiné použití je považováno za použití k neurčenému účelu a může vést k věcným škodám nebo dokonce i k poranění osob. Sušák na prádlo není hračka pro děti.

Výrobce nebo prodejce neručí za škody, které vznikly v důsledku používání k neurčenému účelu nebo při špatném používání.

Zkontrolujte sušák na prádlo a rozsah dodávky

UPOZORNĚNÍ! Nebezpečí poškození!

Pokud balení neopatrně otevřete, může dojít k poškození sušáku na prádlo. Při vybalování nepoužívejte špičaté předměty.

1. Sušák na prádlo vyjměte z obalu.
2. Odstraňte obalový materiál a všechny ochranné fólie.
3. Zkontrolujte, zda je dodávka kompletní (viz obr. A).
4. Zkontrolujte, zda sušák na prádlo nebo jeho jednotlivé díly nevykazují nějaké škody. Je-li tomu tak, sušák na prádlo nepoužívejte. Obraťte se na servis výrobce, adresa servisu je uvedena na záručním listu.

Rozsah dodávky/díly

Šňůra na prádlo 2 Svorky na šňůry, 4× 3 Hlavní rameno 4 Napínací páka 5 Utahovák 6 Ochranná krytka, 2× 7 Víko utahovací kotvy 8 Distančník 9 Hliníková trubka, 18 mm, d 483 mm 10 Utahovací kotva 11 Ochranné pouzdro 12 Stojanová trubka 13 Hvězdicová část, 2× 14 Ramena, 3× 15 Dětskou pojistku (obr. B) 16 Napínací element (obr. C) 17 Napínací šňůra (obr. C) 18 Otvory (obr. G) 19 Západka (obr. B)

Technické parametry

Typ: 30185

Hmotnost: asi 4,3 kg

Rozměry stojanů trubky (a): 50 mm

Rozměry sušáku na prádlo (Ø): asi 2,97 m

Vzdálenost mezi otevřenými rameny: asi 2,10 m

Maximální zatížení hvězdicových částí: 100 kg

Číslo výrobku: 290775

Bezpečnostní pokyny

POZOR: Před použitím je nutné zkontrolovat, zda sušička prádla nevykazuje poškození. Poškozená sušička prádla se již nesmí použít.

Dávejte pozor na rovnoměrné rozvěšení prádla. Při silném větru nelze věšet prádlo! Věšák na prádlo umístěte tak, aby bylo možné jeho volné otáčení. Před uzavřením nebo odklizením musíte odstranit všechny kolíky na prádlo, protože v opačném případě by se mohla poškodit trubka věšáku. Při uskladnění věšáku na prádlo použijte elastický pás nebo ochranný nástavec, aby se nemohly šňůry zaplést.

Pozor: Dávejte pozor, aby děti nepoužívaly věšák na prádlo nebo ochranný nástavec jako přístroj k cvičení nebo kolotoč. Nebezpečí zapletení do šňůr - tento produkt není žádná

dětská hračka. Po použití poskládejte věšák na prádlo. Uzavřete kryt podlahového upevnění, když chcete vyndat věšák na prádlo.

Obal z PE není hračka na hraní – nebezpečí udušení! Obal po vybalení ihned vyhoďte do tříděného odpadu. PE není jedovatý ani škodlivý pro životní prostředí. Upozornění!

Ochrana obalu není hračka na hraní – nebezpečí udušení! Obal po vybalení ihned vyhoďte do tříděného odpadu!

Opotřebení otevíracích provazů, sloužících k otevírání stojanu na prádlo

Otevírací provazy představují u všech stojanů na prádlo důležitý konstrukční detail a jsou proto dimenzovány pro nejvyšší nosnost a životnost. Přesto může během životnosti přístroje dojít k nutnosti je vyměnit. Objeví-li se na vnější straně otevíracího provazu přetržená vlákna

(otřepení), musí se okamžitě nahradit novým originálním otevíracím provazem firmy. Sdělíte-li Vašemu obchodníkovi typ Vašeho sušáku na prádlo, dodá Vám jistě rád tento provaz. Zakoupíte jej přímo u nás po uvedení typu vašeho sušáku na prádlo.

Poškozená tažná šňůra se může při používání náhle roztrhnout, přičemž můžete při používání v nejhorším případě ztratit stabilitu – nebezpečí poranění.

Opotřebení stojanu sušáku

V půdní kotvě anebo půdním pouzdru se otáčející trubka stojanu je díky vlastnostem půdy vystavena opotřebení. Kontrolujte prosím nejméně jednou za rok opotřebení trubky stojanu v místě, kde vyčnívá pouzdro/zakotvení z půdy. Ačkoliv je trubka stojanu dimenzována s násobnou bezpečností, mohou rýhy ve jmenovaném místě vést k zeslabení trubky stojanu.

Pokud zpozorujete rýhy anebo silné deformace po celém obvodu trubky stojanu, musí se tato co nejdříve nahradit novou originální trubkou.

Následkem hlubokých rýh anebo deformací, způsobených např. nárazy sekaček na trávu anebo zahradními kolečky, se stojan zeslabí a může se působením větru anebo silným bočním

zatížením přelomit a ohrozit osoby.

Novou stojanovou trubku zakoupíte přímo u nás po uvedení typu sušáku na prádlo. I další konstrukční díly, jako např. lanové kladky a tyče, vždy vyměňte za ověřené originální náhradní díly, jen tak je zajištěna bezpečná funkce vašeho sušáku na prádlo.

Instalace kotvy

Vyberte stanoviště, na kterém se může rozložený sušák na prádlo volně otáčet. Kotvu můžete buď zavrtat, nebo zabetonovat do země, podle složení půdy.

1. Odstraňte přepravní ochranu z hrotu šroubovacího ukotvení do půdy (viz obr. E).
2. Odstraňte ochranné krytky 6 z víka 7.
3. Víko zavěste do držáku na závrtné kotvě 10 tak, aby zaskočilo (viz obr. D).

Zavrtání závrtné kotvy

Kotvu můžete v rovině zavrtat do země pomocí dodaného zavrtného nástroje 5 a 9.

1. Obě ochranné krytky 6 zasuňte do konců hliníkové trubky 9 (viz obr. F).
2. Hliníkovou trubku 9 prostrčte horními otvory zavrtného nástroje 5.
3. Distranční kus 8 zasuňte do závrtné kotvy 10 a zasuňte jej úplně dolů (viz obr. D).
4. Do závrtné kotvy vložte závrtný nástroj. Kotvou otáčejte ve směru hodinových ručiček a zavrtejte ji do země tak, aby horní hrana licovala se zemí. Nalijte případně trochu vody dovnitř šroubovacího ukotvení do půdy, aby se ulehčilo zašroubování.
5. Z kotvy odstraňte závrtný nástroj i zeminu.
6. Sušák na prádlo se stojanovou trubkou postavte do kotvy až k šipce na stojanové trubce a vodováhou zkontrolujte svislost sušáku na prádlo (viz obr. F).

Nyní můžete začít používat sušák na prádlo.

Zabetonování závrtné kotvy

Chcete-li sušák na prádlo postavit na místě s písčitým nebo kamenitým podkladem, pak kotvu zabetonujte, aby byla zajištěna její stabilita.

1. Rýčem nebo lopatou udělejte v zemi díru o průměru asi 40 cm a hloubce asi 30 cm (viz obr. G).
2. Kolem spodního konce závrtné kotvy 10 ovínte novinový papír k zakrytí otvorů 18. Otvory tak nebudou zabetonovány a později jimi může odtékat voda proniklá do kotvy. 3. Do kotvy nasaďte distanční kus 8 a zasuňte jej úplně dolů (viz obr. D).
3. Kotvu zabetonujte podle postupu, který je vhodný pro váš beton. Současně se zabetonuje i novinový papír na spodním konci kotvy.
4. Před vytvrzením betonu nasuňte sušák na prádlo do kotvy až k šipce na stojanové trubce 12 a vodováhou zkontrolujte svislost sušáku na prádlo (viz obr. G).
5. Sušák na prádlo zase vyjměte z kotvy a počkejte, až beton úplně ztvrdne.

Nyní můžete začít sušák na prádlo používat.

Používání sušáku na prádlo

Otevření sušáku prádla

UPOZORNĚNÍ! Nebezpečí poškození!

Když šňůru na prádlo příliš napnete nebo napínací páku otevřete násilím, můžete tím poškodit skládací sušák na prádlo. Nepohybujte napínací pákou nikdy násilím. Dbejte na to, aby šňůry na prádlo skládacího sušáku nebyly nikdy příliš napnuté.

1. Uvolněte prosím 4 ramena 3 a 14 z jejich západek 19 v horní části 13 (viz obr. B).
2. Nadzvedněte napínací páku 4, sklopte ji směrem dolů a nechte zapadnout páku do držáků, do upevnění na hlavním rameni 3 (viz obr. B). Nejenom ji jednoduše pusťte! Hotovo!

UPOZORNĚNÍ: Na páku v nezafixované pozici působí velké napětí - páku proto nepouštějte - hrozí nebezpečí poranění!

Složení sušáku na prádlo

1. Ze šňůry 1 odstraňte všechny předměty.
2. Přesuňte dětskou pojistku 15 v rukojeti napínací páky 4 směrem nahoru (viz obr. B).
3. Nechte napínací páku 4 pomalu klouzat směrem dolů, bez toho, abyste ji pustili, než se dostane do vodorovné polohy.

UPOZORNĚNÍ: Na páku v nezafixované pozici působí velké napětí - páku proto nepouštějte - hrozí nebezpečí poranění!

1. Ramena 3 a 14 zasuňte do vybrání 19 na horní hvězdicové části až zaskočí (viz obr. B).
2. Ochranné pouzdro 11 natáhněte na sušák na prádlo, viz popis v kapitole „Uložení“, nebudete-li již sušák na prádlo používat nebo jej budete chtít uskladnit.

Dodatečné napnutí šňůr

Když bude prádelní šňůra u zcela napnutého sušáku na prádlo silně prověšena, může se napnout napínací šňůrou:

1. Vysuňte ramena 3 a 14 zavřeného sušáku na prádlo ze západek 19 v horní části 13 (viz obr. B) a otevřete sušák na prádlo.
2. Uvolněte napínací šňůru 17 z napínacího elementu 16 (viz obr. C).
3. Zavěste napínací šňůru s uzlem do horního oka napínacího elementu. Dbejte na to, aby šňůra na prádlo nebyla příliš silně napnutá. Popřípadě můžete uzel přesunout odpovídajícím způsobem.

Uložení

Sušák na prádlo složte a shora na něj natáhněte ochranné pouzdro 11. Sušák na prádlo vyjměte ze závrtné kotvy 10 a uschovejte jej na suchém místě chráněném proti větru a nepřístupném pro děti. Sušák na prádlo zajistěte proti pádu.

Pokyny pro pěstování

Tento kvalitní výrobek je zhotoven z materiálů odolných vůči povětrnostním vlivům a lze jej bez problémů ostřikovat zahradní hadicí. Pradelní šňůra by měla být čištěna lehce vlhkým hadrem. Nečistěte ostrými, drsnými předměty nebo agresivními čisticími prostředky.

Likvidace

Likvidace obalu

Materiál obalu roztřiďte podle jednotlivých materiálů. Lepenku a karton 21 dejte do starého papíru, fólie 04 do sběrny. PAP

Likvidace sušáku na prádlo

Sušák na prádlo zlikvidujte podle předpisů platných v dané zemi.

Získali jste na tento přístroj 3letou záruku platnou od data zakoupení. V případě závad vám vůči prodávajícímu tohoto výrobku přísluší práva vyplývající ze zákona. Tato zákonná práva nejsou omezena naší zárukou uvedenou níže.

Záruční podmínky

Záruční lhůta začíná dnem koupě. Dobře si uschovejte originální pokladní stvrzenku. Tato stvrzenka je potřebná jako doklad o koupi.

Pokud se během 3 let od data zakoupení u tohoto výrobku objeví materiálová nebo výrobní vada, bude výrobek podle našeho uvážení bezplatně opraven nebo vyměněn. Tato záruka předpokládá, že nám bude během 3leté lhůty předložen poškozený přístroj a doklad o zakoupení (pokladní stvrzenka) a písemný krátký popis, jak a kdy došlo k závadě.

Je-li poškození kryto naší zárukou, obdržíte opravený nebo nový výrobek zpět. Po opravě nebo výměně výrobku nezačíná nová záruční doba.

Záruční doba a zákonné nároky na odstranění vad

Záruční doba se po poskytnutí záručního plnění neprodlužuje. To také platí pro vyměněné nebo opravené díly. Případné škody a nedostatky zjištěné již při zakoupení musí být oznámeny hned po vybalení. Opravy vzniklé po uplynutí záruční lhůty musíte již zaplatit.

Rozsah záruky

Přístroj byl pečlivě vyroben podle nejpřísnějších kvalitativních směrnic a před expedicí byl odborně zkontrolován.

Poskytnutí záruky platí pro materiálové nebo výrobní chyby. Tato záruka se nevztahuje na výrobky, které podléhají normálnímu opotřebení, a proto je třeba je považovat za opotřebitelné díly, např. šňůry a ochranné pouzdro.

Tato záruka neplatí, jestliže byl výrobek poškozen, nesprávně používán či špatně udržován. Pro správné používání výrobku je třeba přesně dodržovat všechny pokyny uvedené v návodu k používání.

Je nutné bezpodmínečně zabránit účelům používání a manipulacím, které nejsou uvedeny v návodu k používání, nebo před kterými je varováno.

Výrobek je určen výhradně jen k soukromému a ne komerčnímu použití. Záruka zaniká u nepřípustné a neodborné manipulace, použití násilí a zásahů, které nebyly provedeny naším autorizovaným servisem na pobočce.

Průběh poskytování záruky

K rychlému zpracování vaší žádosti se prosím řiďte následujícími pokyny:

V případě jakýchkoli dotazů mějte připravenou pokladní stvrzenku a číslo výrobku (IAN 290775) jako důkaz o koupi. - Číslo výrobku je vyryto na typovém štítku, uvedeno na titulním listě vašeho návodu (dole vlevo) nebo na nálepce na zadní nebo spodní straně. - Pokud by došlo k poškození funkce nebo jiným závadám, pak nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. - Výrobek, který chcete reklamovat, osvobozený od poštovného zašlete na uvedenou adresu servisu, přiložte doklad o zakoupení (pokladní stvrzenku) a uveďte, v čem spočívá závada a kdy k ní došlo.

Na adrese www.lidl-service.com si můžete stáhnout další příručky, videa k výrobkům a software.

Servis

Hmotnost: cca 4,3 kg

Rozměry stojanové tyče (0): 50 mm

Rozměry sušáku (0): cca 2,97 m

PE obal není hračka - hrozí nebezpečí udušení! Obal ihned po otevření zlikvidujte prostřednictvím separovaného odpadu. PE je ekologický a nejedovatý

materiál. Upozornění! Obal není hračka - hrozí nebezpečí udušení! Obal ihned po otevření zlikvidujte prostřednictvím separovaného odpadu!

Opotřebení natahovacích šňůr sloužících k otevírání sušáku prádla

Poškozená vytahovací šňůra se může během použití náhle roztrhnout, přičemž při použití můžete v nejhorším případě ztratit rovnováhu - riziko poranění.

Opotřebení roury stojanu

Podle stavu zeminy je otočná roury stojanu v kotvě nebo pouzdře vystavena opotřebení. Minimálně jednou za rok zkontrolujte opotřebení části roury stojanu, která se nachází na zemi nad pouzdrem/kotvou. Přestože je roury stojanu dimenzována na

POZOR! Páka v nefixované poloze je pod velkým napětím - nepouštějte ji - nebezpečí poranění!

Zavření sušáku

POZOR! Páka v nefixované poloze je pod velkým napětím - nepouštějte ji - nebezpečí poranění!

Obal zlikvidujte podle typu odpadu. Lepenku a karton 21 vyhoďte do starého papíru, fólie 04 do recyklovatelného plastového odpadu.

Likvidace sušáku

Vážená zákaznice, vážený zákazníku!

Na tento přístroj získáváte 3 roky záruku od data zakoupení. V případě nedostatků tohoto výrobku vám vůči prodejci tohoto výrobku přísluší zákonná práva. Tato zákonná práva nejsou omezena naší zárukou, která je následně uvedena.

Záruční podmínky

Záruční doba a zákonné nároky na reklamaci

Pro zajištění rychlého zpracování vašeho případu postupujte podle následujících pokynů:
