MANUALE UTENTE IAN 311517 AQUAPUR

Indicazioni per l'uso e per la sicurezza

IAN 290775

GBIE NI AT CH NL BE

LT HU SI CZ SK RO

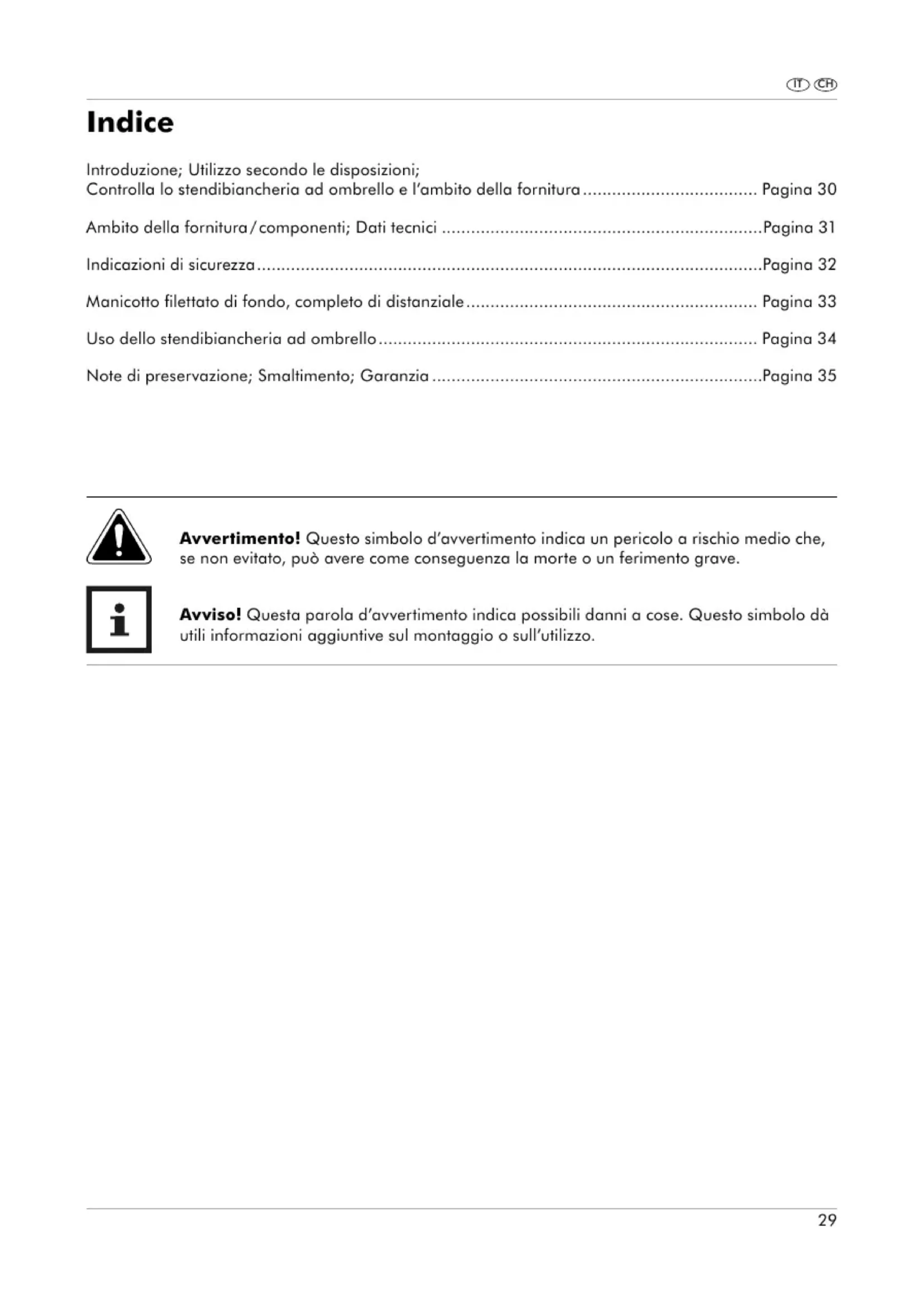

Introduzione; Utilizzo secondo le disposizioni;
Controlla lo stendibiancheria ad ombrello e l'ambito della fornitura. 30
Ambito della fornitura/componenti; Dati tecnici
Indicazioni di sicurezza..
Manicotto filettato di fondo, completo di distanziale.
Uso dello stendibiancheria ad ombrello..
Note di preservazione; Smaltimento; Garanzia.

Avvertimento! Questo significato d'avertimento indica un pericolo a rischio medio che, se non evitato, cui avere come consequences la morte o un ferimento grave.

Avviso! Questa parola d'avertimento indica possibili danni a cose. Questo simbolo da utili informazioni aggintive sul montaggio o sull'utilizzo.

Introduzione

Congratulations!

Con quello acquisito avete optato per un prodotto di elevato valore. Prima di procedere al montaggio ed al primo uso è bene prendere confidenza con il prodotto.

Le presenti istruzioni per l'uso fanno parte dello stendibiancheria ad ombrello in alluminio e contiene informazioni importanti per il montaggio e l'uso.

Per augmentare la comprensibilità delle istruzioni, in seguito lo stendibiancheria ad ombrello in alluminio viene chiamato semplicitamente stendibiancheria ad ombrello.

Le presenti istruzioni, ed in modo particolare le avvertenze per la sicurezza, dovanno essere lette, attentamente prima di usare lo stendibiancheria ad ombrello.

L'eventuale violazione delle istruzioni potra provocare gravi ferite oppure danni allo stendibriancheria ad ombrello stesso.

Le istruzioni per l'uso si basano sulle norme e sulle prescrizioni, valide nell'Unione Europea. All'estero dovranno essere osservateanche le direttive e le leggi specifiche del paese.

Le istruzioni per l'uso dovranno essere conservate per usi in un secondo tempo. Se lo stendibiancheria ad ombrello va consegnato a terzi, occorre assolutamente fornire anche le istruzioni per l'uso.

Utilizzo secondo le disposizioni

Il presente stendibiancheria ad ombrello è destinato solo ad asciugare biancheria per uso privato.

Lo stendibiancheria deve essere utilizzato esclusivamente secondo leindicazioni di cui alle presenti istruzioni. Qualiasialtoutilizzo vieneconsiderato come uso improprio epuo provocare dannialle cose e persino alle persone. Lo stendibiancheria ad ombrello non è un giocattolo.

Il costruttore oppure il commerciante non rispondono per anni, causati dall'uso improprio oppure errato.

Controlla lo stendibiancheria ad ombrello e l'ambito della fornitura

AVVERTENZA: Pericolo di danneggiamento!

Se I'mballo viene aperto con poca cautela, lo stendibiancheria poo essere danneggiato. Non usare oggetti appuntiti per togliere I'mballo.

1. Estrarre lo stendibiancheria ad ombrello dal confezionamento.

2. Eliminare tutto il materiale e le pellicole protettive, usati per confezionare lo stendibiancheria ad ombrello.

3. Accertare la completeness della fornitura (vedi figura A).

4. Verificare se lo stendibiancheria ad ombrello oppure singoli componenti presentano danni. Qualora fosseosi,non usare lo stendibiancheria ad ombrello.Rivolgete Vi al centro d'assistenza del produttore,indicato sulla cartolina della garanzia.

Ambito della fornitura/componenti

1 Filo
2 Morsetti per il filo, 4×
3 Braccio principale
4 Leva leggera di tensionamento
5 Utensile di avvitamento
6 Cappa di protezione, 2 ×
7 Coperchio dell'ancoraggio ad avvitamento
8 Distanziale
9 Tubo d'alluminio, diam. 18 mm, lunghezza 483 mm
10 Ancoraggio ad avvitamento
11 Copertura di protezione
12 Tubo montante
13 Elemento a stella, 2 ×
14 Braccia, 3×
15 Sicurezza bambini (fig. B)
Elemento per il ri-tensionamento (fig. C)
17 Filodi tensionamento (fig. C)
18 Fori (fig. G)
19 Incastri nella parte superiore dell'elemento a stella (fig. B)

Dati tecnici

Tip:

30185

Peso:

ca. 4,3 kg

Dimensioni del montante (diam.):

50 mm

Dimensioni dello stendibiancheria ad ombrello (diam.):

ca. 2,97 m

Distanza tra le braccia aperte:

ca. 2,10 m

Carico massimo dell'elemento a stella:

100 kg

Codice articolo:

290775

Indicazioni di sicurezza

ATTENZIONE: Prima di agli uso è necessario verificare che l'asciugatrice non sia danneggiata. Se danneggiata, l'asciugatrice non va più utilizzato.

Fare attenzione a che la biancheria sia distribuita in modo uniforme. Non appendere panni qualora soffiasse un forte vento! Porre lo stendibiancheria in modo tale che sua possibile girarlo liberamente. Togliere tutte le mollette prima di chiudere o di rimuovere lo stendibiancheria, poiché in tal caso la base potrebbe esserne danneggiata. Per la conservazione dello stendibiancheria utilizzare un nastro elastico o un telo protettivo, casi che le corde non si attorcigliino.

Attenzione: Fare attenzione a che i bambini non utilizzino lo stendibiancheria quale attrezzo da ginnastica o come una specie di giostra. Vi è il pericolo di rimanere impigliati

tra le corde - quello prodotto non è un giocattolo per bambini. Chiudere lo stendibiancheria dopo averlo utilizzato. Quando lo stendibiancheria viene estratto, chiudere il coperchio dell'ancoraggio per pavimenti.

La confezione in PE non è un giocattolo - pericolo di soffocamento! Smaltire la confezione subito dopo l'aperatura nell'apposto contentatore per i materiali riciclabili. Il PE

e ecologico e non velenoso. Attenzione! Involucro di protezione non è un giocattolo - pericolo di soffocamento!

Usura presso i fili elevatori atti all'apertura del ragno stendibiancheria

In tutti i ragni stendibiancheria, i fili elevatori rappresentano 17 un importante dettaglio costruttivo e sono quindi progettati in vista di portate e di durata di vita massimizzate. Ciò malgradato, nel corso della durata utile dell'unità poto risultare necessaria la sostituzione di

tale filo elevatore. Se appaiano visibili delle fibre lacerate presso il lato esterno del filo elevatore (sfrangiatura del filo), lo stesso dovrà essere sostituito al più presto esclusivamente con un nuovo elemento originale. Forndo il tipo del Vostro stendibiancheria ad ombrello, potete richiedere direttamente da moi il filo nuovo.

Il filo difettoso può rompersi all'improvviso durante l'uso, causando - nei peggiori dei casi - la perdita d'equilibrio - Pericolo di ferimento!

Usura presso la colonna montante

A seconda delle condizioni del terreno, la colonna montante 12 che ruota entro l'ancoraggio di fondo 10 oppure entro la guaina di fondo è soggetta ad una certa usura. Si prega di controllare quando meno una volta l'anno l'usura della colonna montante nel punto del suolo

in cui esss esce alla guana/dall'ancoraggio di fondo. Sebbene detta colonna si realizzata secondo molteplici criteri di sicurezza, le scanalature che si formano in tale posizione possono provocare un indebolimento della colonna montante. Non appena si notano in tale posizione delle scanalature lungo l'intera circonferenza della colonna oppure delle forti ammaccature di questa,essa dovra essere al più presto sostituita solo con una nuova colonna originale.

A causa di marcate scanalature presso la colonna montante, oppure di forti ammaccature e provocate ad es. dal passaggio di tosaerba o di carriole, la colonna subisce un indebolimento e, in caso di vento o di intensa sollecitazione laterale, cui spezzarsi ponendo a repentaglio alla della persona.

Fornendo il tipo del Vostro stendibiancheria ad ombrello, potete richiedere direttamente da nei il montante. Dovranno essere sostituiti ancche other componenti della costruzione, come per es. le bobine di filo e rivetti/chiodi, usando sempre ricambi originali. Soltanto ricambi originali possono assicurare una funzione alla pericololo del Vostro stendibiancheria ad ombrello.

Manicotto filetatto di fondo, completo di distanziale

Scegliete un punto, che permette la libera rotazione dello stendibiancheria ad ombrello aperto. A seconda della consistenza del fondo, è possibile cementare l'ancora oppure avvitarli nel terreno.

1. Togliere la protezione, applicata per il trasporto, alla punta dell'ancoraggio ad avvitamento (vedi fig. E).
   2.Togliere i cappucci di protezione 6 dal coperchio 7.
2. Agganciare il coperchio nel supporto dell'ancora ad avvitamento 10, fino a quando non si incastri (vedi fig. D).

Avvitare l'ancora ad avvitamento

L'ancora ad avvitamento più essere insertita a livello nel terreno utilizzato l'utensile di avvitamento fornito in dotazione 5 e 9.

1. Posizione are due cappe di protezione 6 alle estremità del tubo d'alluminio 9 (vedi fig. F).
2. Introdurre il tubo d'alluminio 9 nelle aperture dell'utensile di avvitamento 5.
3. Inserire il distanziale 8 nell'ancora ad avvitamento 10, spingendolo completamente verso il basso (vedi fig. D).
4. Introduire l'utensile di avvitamento dell'ancora ad avvitamento e spingerlo, con rotazioni in senso orario, nel fondo, fino a quando il bordo superiore non risulti a filo con il terreno. Eventualmente versare un po' d'accua all'interno dell'ancoraggio ad avvitamento, per facilitare le operazioni di avvitamento.
5. Togliere l'utensile di avvitamento come pure la terra inserti nel'ancorg.
6. Posizione are stendibiancheria ad ombrello, con il montante, inserendolo fino alla marcatura della freccia sul montante nell'ancora. Verificare con una bolla la posizione verticale dello stendibiancheria ad ombrello (vedi fig. F).

Ora è possibile utilizzare lo stendibriancheria ad ombrello.

Cementare l'ancora ad avvitamento

Se volete posizionare lo stendibiancheria in un luogo con terreno sassoso ed irregolare, occorre incrementare l'ancora di avvitamento, onde assicurare un posizionamento sicuro.

1. Con un badile realizzare un buco del diametro di ca. 40 cm ed una profondita di ca. 30 cm (vedi fig. G).
2. Avvolgere con carta da giornale l'estremità inferiore dell'ancora ad avvitamento 10, per coprire i fori 18. In quello modo i fori non vengono chiusi con il cemento e l'acqua cui fuoriuscire dall'ancora.
3. Inserire il distanziale 8 nell'ancora e spingerlo completamente verso il basso (yedi fig. D).
4. Cementare l'ancora secondo le istruzioni fornite per il Vostro cemento. La carta da giornale all'estremità inferiore dell'ancora viene cementata insieme all'ancora.
5. Prima che il cemento sia indurito, posizionate lo stendibiancheria ad ombrello nell'ancora fino alla marcatura della freccia sul montante 12 e verificate - con l'ausilio di una bolla - il posizionamento verticale dello stendibiancheria ad ombrello (vedi fig. G).
6. Estrarre nuovamente lo stendibiancheria ad ombrello dall'ancora ed attendere l'indurimento completo del cemento.

Ora è possible utilizzato lo stendibiancheria ad ombrello.

Uso dello stendibiancheria ad ombrello

Apertura dello stendibiancheria

AVVERTENZA: Pericolo di danneggiamento!

Se la corda della biancheria viene tesa in modo eccessivo oppure quando la leva leggera di tensionamentoiene aperta con forza, è possibile danneggiare lo stendibriancheria a ombrello. Non muovero mai con violenza la leva leggera di tensionamento. Prestare attenzione affinché le corde dello stendibriancheria a ombrello non vengano tese eccessivamente.

1. Si prega di staccare dall'innesto 19 sulla parte superiore a stella 13 le 4 braccia 3 e 14 (vedi fig. B).
2. Sollevare la leva leggera di tensionamento 4, portarla verso l'alto e incastrare la leva nel supporto predisisto sul braccio principale 3 (vedi fig. B). Non lasciarlo semplicamente! Pronto!

ATTENZIONE: la leva in posizione non fissata è dotata di elevata tensione – non limitarsi a lasciarla andare – Pericolo di lesioni!

Chiusura dello stendibiancheria

1. Togliere tutti gli oggetti dal filo del bucato 1.
2. Spingere verso l'alto la sicurezza bambini 15 sulla parte del manico della leva leggera di tensionamento 4 (vedi fig. B).
3. Portare lentamente verso il basso la leva leggera di tensionamento 4,enza lasciarla, fino a quando esta non si trovi in posizione verticale.

ATTENZIONE: la leva in posizione non fissata è dotata di elevata tensione – non limitarsi a lasciarla andare – Pericolo di lesioni!

1. Spingere le braccia 3 negli incastri 14 sul lato superiore dell'elemento a stella, fino a quando non si sente lo scatto (vedi fig. B).
2. Quando non si vuole più usare oppure conservare lo stendibiancheria ad ombrello coprire lo stendibiancheria ad ombrello con la federa (vedi descrizioni nel capitolo "Conservazione").

Regolazione della tensione delle corde

Se, con lo stendibiancheria a ombrello completeness teso, le corde del bucato dovessero risultare lente, è possible effettuare un ri-tensionamento, regolando la corda:

1. Far uscire dagli innesti 19, predisisti nella parte superiore a stella 13, le braccia 3 e 14 dello stendibiancheria a ombrello chiuso (vedi fig. B) e aprire lo stendibiancheria a ombrello
2. Staccare la corda 17 dall'elemento di ri-tensionamento 16 (vedi fig. C).
3. Inserire la corda con il dato in un occhiello predisisto più in alto sull'elemento di ris-tensionamento. Prestare attenzione a non tendereccessivamente lo stendibiancheria a ombrello. Se necessario è possibile spostare il dato.

Conservazione

Chiudere lo stendibiancheria ad ombrello e passare dall'alto la custodia 11. Togliere lo stendibiancheria ad ombrello dall'ancora ad avvitamento 10 e conservarlo in un luogo asciutto, protetto delle intemperie e non accessibili ai bambini, assicurandolo in modo che non cadere.

Note di preservazione

Questo prodotto di qualità è realizato in materiali resistentiagli agenti atmosferici e cui èssere sensz'altro irrorato con un tubo flessible di irrigazione. Le corde dovrebbero essere pulite con un panno umido. Non pulire con oggetti acuminati o scabri oppure con detergenti

aggressivi.

Smaltimento

Smaltimento dell'imballo

Il materiale, utilizzato per l'imbollo, dovrà essere smaltito procedendo alla separazione dei rifiuti a seconda del tipo. Il cartone ed il cartoncino vanno smaltiti insieme alla carta straccia, le pellicole vanno eliminare insieme alla plastica.

Smaltimento dello stendibiancheria ad ombrello

Lo stendibiancheria ad ombrello deve essere smaltito in accordo con quanto previsto delle prescrizioni, valide nel Vostro paese.

Garanzia della società JUWEL H. Wüster GmbH

Gentile cliente,

Riceverà per lo strumento una garanzia di 3 anni a partire alla data d'acquisto. In caso di difetti del prodotto Vi spettano i diritti, previsti alla legge, nei confronti del venditore del prodotto. I diritti, previsti alla legge, non vengono limitati alla sua garanzia, indica qui di seguito.

Condizioni di garanzia

La garanzia decorre alla data dell'acquisto. A tale scopo Vi preghiamo di conservare con cura lo scontrino originale, in quanto serve come prova d'acquisto.

Qualora, entro 3 anni a partire alla data d'acquisto del prodotto, dovesse verificarsi un difetto di materiale oppure di produzione, secondo il nostro giudizio, il prodotto verrà sostituito oppure riparato, a condizione che venga presentato lo strumento difettoso insieme allo scontrino e descririto benevmente quando e dove si è presentato il difetto.

Qualora il difetto dovesse essere coperto alla nostra garanzia, Vi restituiremo il prodotto riparato oppure uno nuovo. Con la riparazione oppure la sostuzione non inizIERà un nuovo periodo di garanzia.

Periodo di garanzia e diritti a norma di legge per difetti

Il periodo di garanzia non si prolonghera in seguito alla prestazione in garanzia. Questo valeanche per componenti sostituiti oppure riparati. Eventuali danni o difetti, riscontrati subito al momento dell'acquisto dovranno essere segnalati immediatamente dopo aver molto l'imballo. Al terme del periodo di garanzia, eventuali riparazioni verranno effettuati a pagamento.

Ambito della garanzia

L'apparechio è stato prodotto secondo severe direttive sulla qualità e sottomosto ad accurati controlling a prima della consegna.

La garanzia vale per difetti di materiale o di produzione, ma non si estende su componenti, soggetti alla normale usura e pertanto possono essere considerati componenti d'usura, come per es. il filo e la custodia.

La garanzia decade in caso di danneggiamento del prodotto ed un utilizzo oppure una manutenzione non effettuati a regola d'arte. Per l'uso appropriato dovanno essere osservate attentamente tutte le prescrizioni.

Usi oppure operazioni, che nelle presenti istruzioni per l'uso non vengono descritto, sono sconsigliati devono essere assolutamente evitati.

Il prodotto è destinato esclusivamente all'uso privato e non quello commerciale. In caso di un uso indebito oppure non appropriato, di violenze oppure interventi, non effettuati dal nostro centro di assistenza, decade il diritto alla garanzia.

Pratiche in caso di garanzia

Onde assicurare un'elaborazione rapida, Vi preghiamo di atteneri a quanto indicate qui di seguito:

• Si prega di conservare per tutte le richieste, lo scontrino ed il codice articolo (IAN 290775) quale prova per l'acquisto.
• Il codice dell'articolo è indicato sulla targa, un'incisione, sulla copertina delle presenti istruzioni (in basso a sinistra) oppure in forma di adesivo sul lato posteriore oppure inferiore.
• In caso di difetti funzionali oppure altri difetti contatta Telefonicamente oppure via mail il centro di assistenza indicato.
• Un prodotto, risultante difettoso, potra essere poi spedito Gratisamente all'indirizzo del centro di assistenza comunicatoVi, allegando lo scontrino edindicando il tipo di difetto riscontrato.

Sul除去 www.lidl-service.com è possibile scaricare queste istruzioni come pure altri manuali, video sui prodotti e software.

Centro di assistenza
