IAN 327051 - Sušák na prádlo AQUAPUR - Bezplatný návod k obsluze

Typ výrobku	Otočná sušička na prádlo (deštníková)
Značka	AquaPur
Model	IAN 327051
Reference	30157
Hmotnost	Přibližně 3,5 kg
Průměr stožáru	50 mm
Maximální nosnost	150 kg
Materiál stožáru	Hliník
Materiál lan	Odolný syntetický
Počet ramen	4
Systém otevírání	Zvedací lano s kladkou
Nastavení výšky	Hřeben a hvězdicové jádro
Typ montáže	Zemní pouzdro na šroubování nebo zabetonování
Použití	Domácí použití, venkovní
Záruka	3 roky
Součástí balení	Svorka na lano, šroubovací nástroj, ochranné krytky, kryt kotvy, ochranný obal
Bezpečnostní pokyny	Nepoužívat při silném větru; rovnoměrně rozložit prádlo; uchovávat mimo dosah dětí
Údržba	Čistit čistou vodou; vyhýbat se abrazivním prostředkům
Vyměnitelné opotřebitelné díly	Zvedací lano a stožár
Skladování	Zavřít, zakrýt plachtou, uložit na chráněném místě mimo dosah dětí

Často kladené otázky - IAN 327051 AQUAPUR

Jak nainstalovat sušák na prádlo AquaPur IAN 327051?

Vyberte místo, kde se může sušák volně otáčet. Použijte dodané zemní pouzdro na šroubování: zašroubujte jej do země nebo zazdete do betonu. Zasuňte stožár až po označení šipkou a zkontrolujte svislost pomocí vodováhy.

Jak otevřít a zavřít deštníkovou sušičku?

Pro otevření pomalu tahejte červenou rukojetí zvedacího lana ve stejném směru jako pravé rameno. Spodní hvězdicové jádro se zvedne a automaticky zablokuje. Pro zavření povolte rukojeť spodního hvězdicového jádra, stáhněte jej úplně dolů a poté sklopte ramena.

Jaká je maximální nosnost sušáku?

Maximální nosnost je 150 kg. Dbejte na rovnoměrné rozložení prádla na 4 ramenech, aby nedošlo k nevyváženosti.

Jak udržovat sušák AquaPur?

Lana čistěte mírně navlhčeným hadříkem. Můžete jej také opláchnout čistou vodou. Nepoužívejte abrazivní prostředky, rozpouštědla nebo ostré předměty, které by mohly poškodit materiály.

Co dělat, když se zvedací lano opotřebuje nebo roztřepí?

Okamžitě jej vyměňte za nové originální lano. Vadné lano se může náhle přetrhnout a způsobit ztrátu rovnováhy. Kontaktujte zákaznický servis a uveďte typ sušičky.

Mohu sušák používat při silném větru?

Ne, nedoporučuje se věšet prádlo při silném větru. Vítr může sušák vychýlit a poškodit stožár. Při mírném větru dbejte na rovnoměrné rozložení zátěže.

Jak nastavit výšku sušáku?

Odemkněte páčku horního hvězdicového jádra a posuňte jej po hřebenu do požadované výšky. Poté jej zacvakněte do polohy. Před otevřením sušení uvolněte ramena vytažením směrem ven.

Co dělat, když se stožár opotřebuje v místě zemního pouzdra?

Nejméně jednou ročně zkontrolujte opotřebení stožáru v místě, kde vychází z pouzdra. Pokud si všimnete hlubokých drážek nebo prohnutí, vyměňte stožár za originální. Oslabený stožár se může ohnout pod větrem nebo hmotností prádla.

Jak čistit lana na prádlo?

Použijte měkký mírně navlhčený hadřík. Vyhněte se agresivním čisticím prostředkům. V případě potřeby můžete celý výrobek opláchnout čistou vodou. Před uskladněním nechte zcela vyschnout.

Jaká je doba záruky a jak ji uplatnit?

Záruka je 3 roky od data nákupu. Pro její uplatnění uschovejte účtenku a kontaktujte zákaznický servis (kontakty v návodu). Pokud je vada kryta, bude výrobek bezplatně opraven nebo vyměněn.

NÁVOD K OBSLUZE IAN 327051 AQUAPUR

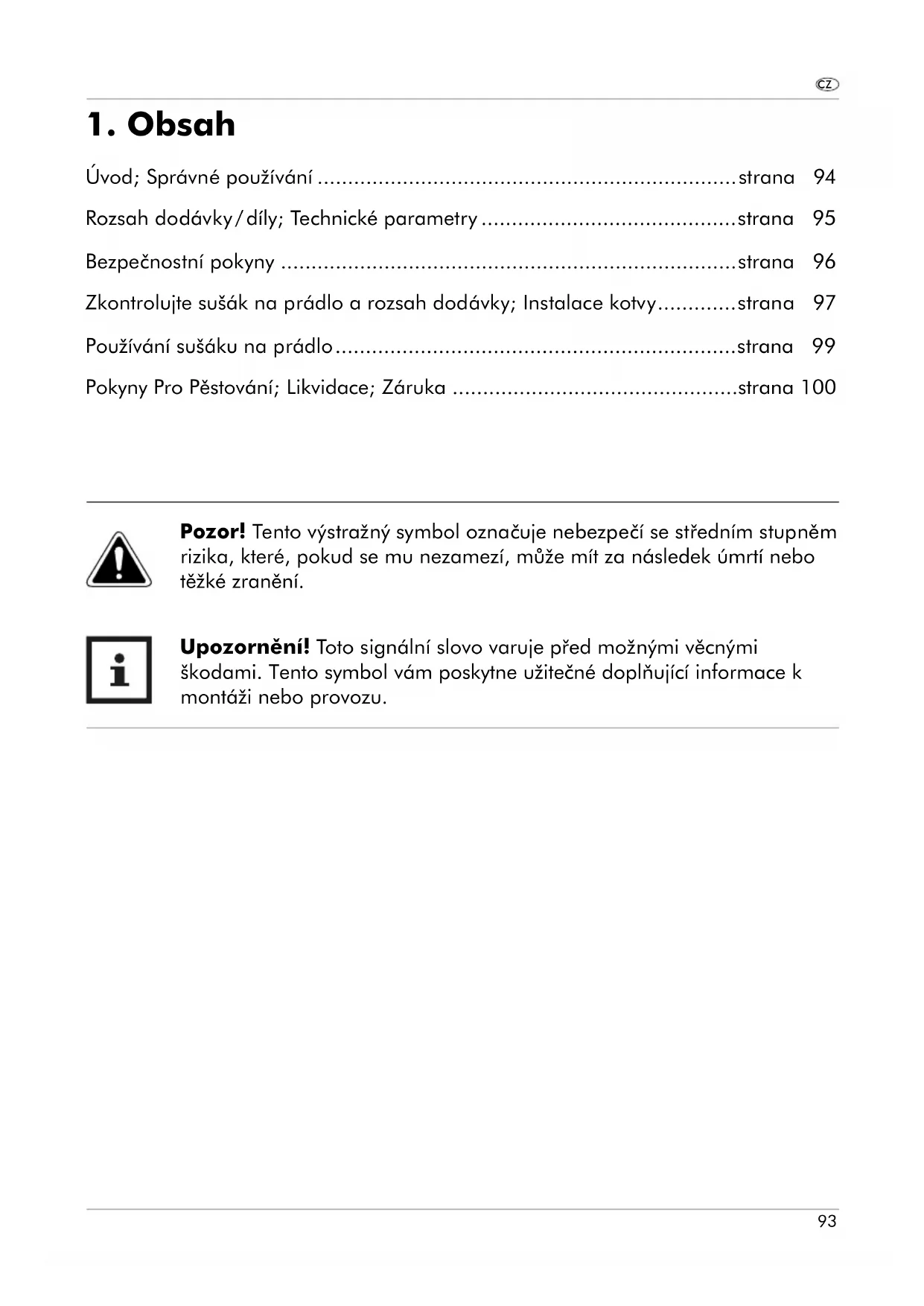

Úvod; Správné používání strana 94; Rozsah dodávky/díly; Technické parametry 95; Bezpečnostní pokyny strana 96; Zkontrolujte sušák na prádlo a rozsah dodávky; Instalace kotvy.........strana 97; Používání sušáku na prádlo. strana 99; Pokyny pro pěstování; Likvidace; Záruka ... strana 100

Pozor! Tento výstražný symbol označuje nebezpečí se středním stupněm rizika, které, pokud se mu nezamezí, může mít za následek úmrtí nebo těžké zranění.

Upozornění! Toto signální slovo varuje před možnými věcnými škodami. Tento symbol vám poskytne užitečné doplňující informace k montáži nebo provozu.

2. Úvod

Srdečně vám blahopřejeme!

Touto koupí jste se rozhodli pro kvalitní výrobek. Před montáží a prvním uvedením do provozu se seznamte s výrobkem.

Tento návod k použití patří tomuto hliníkovému sušáku na prádlo. Obsahuje důležité informace o jeho sestavování a používání.

Ke zvýšení srozumitelnosti bude hliníkový sušák na prádlo dále nazýván jen „sušák na prádlo".

Před použitím sušáku na prádlo si pozorně přečtěte návod k použití, zejména bezpečnostní pokyny. Nedodržování tohoto návodu k použití může vést k těžkému poranění nebo poškození sušáku na prádlo. Návod k použití se opírá o normy a ustanovení platné v zemích Evropské unie. Na území mimo EU také dodržujte místní směrnice a zákony.

Návod k použití uschovejte pro další použití. Budete-li sušák na prádlo předávat další osobě, bezpodmínečně přiložte i tento návod k použití.

3. Správné používání

Tento sušák je určen pouze k sušení prádla pro soukromé účely.

Sušák na prádlo používejte jen podle popisu v tomto návodu k použití. Každé jiné použití je považováno za použití k neurčenému účelu a může vést k věcným škodám nebo dokonce i k poranění osob. Sušák na prádlo není hračka pro děti.

Výrobce nebo prodejce neručí za škody, které vznikly v důsledku používání k neurčenému účelu nebo při špatném používání.

4. Rozsah dodávky / díly

1 Svorky na šňůry, 4 × 2 Ramena, 4 × 3 Utahovák 4 Ochranná krytka, 2 × 5 Víko utahovací kotvy 6 Distanční kus 7 Hliníková trubka 8 Utahovací kotva 9 Ochranné pouzdro 10 Stojanová trubka 12 Tažná šňůra 11 Hvězdicová část, 2 × 13 Rukojeť na tažné šňůře (obr. B) 14 Zaskakovací drážky na horní hvězdicové části (obr. B) 15 Uchytné tlačítko na hvězdicové části, 2 × (obr. B, C) 16 Ozubená lišta (obr. C) 17 Šňůra na prádlo (obr. D) 18 Otvory (obr. E, H)

5. Technické parametry

Typ: 30157

Hmotnost: asi 3,5 kg

Rozměry stojanové trubky (ø): 50 mm

Rozměry sušáku na prádlo (Ø): asi 2,95 m

Vzdálenost mezi otevřenými rameny: asi 2,10 m

Maximální zatížení hvězdicových částí: 150 kg

Číslo výrobku: 327051_1904

6. Bezpečnostní pokyny

POZOR: Před použitím je nutné zkontrolovat, zda sušička prádla nevykazuje poškození. Poškozená sušička prádla se již nesmí používat.

Dávejte pozor na rovnoměrné rozvěšení prádla. Při silném větru nelze věšet prádlo! Věšák na prádlo umístěte tak, aby bylo možné jeho volné otáčení. Před uzavřením nebo odklízením musíte odstranit všechny kolíky na prádlo, protože v opačném případě by se mohla poškodit trubka věšáku. Při uskladnění věšáků na prádlo použijte elastický pás nebo ochranný nástavec, aby se nemohly šňůry zaplést.

Pozor: Dávejte pozor, aby děti nepoužívaly věšák na prádlo nebo ochranný nástavec jako přístroj k cvičení nebo kolotoč. Nebezpečí

zapletení do šňůr - tento produkt není žádná dětská hračka. Po použití poskládejte věšák na prádlo. Uzavřete kryt podlahového upevnění, když chcete vyndat věšák na prádlo.

Pozor! Nebezpečí udušení! Po každém zavření sušáku na prádlo navlékněte na sušák dodaný ochranný kryt 9, abyste zabránili zamotání šňůry na

prádlo (děti)!!

Obal z PE není hračka na hraní – nebezpečí udušení! Obal po vybalení ihned vyhoďte do tříděného odpadu. PE není jedovatý ani škodlivý

pro životní prostředí. Upozornění! Obal není hračka na hraní – nebezpečí udušení! Obal po vybalení ihned vyhoďte do tříděného odpadu!

6.1 Opotřebení otevíracích provazů, sloužících k otevírání stojanu na prádlo

Otevírací provazy představují u všech stojanů na prádlo důležitý konstrukční detail a jsou proto dimenzovány pro nejvyšší nosnost a životnost. Přesto

může během životnosti přístroje dojít k nutnosti je vyměnit. Objeví-li se na vnější straně otevíracího provazu přetržená vlákna (otřepení), musí se okamžitě nahradit novým originálním otevíracím provazem firmy. Sdělíte-li Vašemu obchodníku typ Vašeho sušáku na prádlo, dodá Vám jistě rád tento provaz. Zakoupíte jej přímo u nás po uvedení typu vašeho sušáku na prádlo.

Poškození lana může při používání náhle roztrhnout, přičemž můžete při používání v nejhorším případě ztratit stabilitu - nebezpečí

poranění.

Pozor! Napínací šňůru 12 položte po každém otevření na rameno, aby se nezašpinila na zemi a aby pro děti nepředstavovala nebezpečí udušení!

6.2 Opotřebení stojanu sušáku

V půdní kotvě anebo půdním pouzdru se otáčející trubka stojanu je díky vlastnostem půdy vystavena opotřebení. Kontrolujte prosím nejméně jednou za rok opotřebení trubky stojanu v místě, kde vyčnívá pouzdro/zakotvení z půdy. Ačkoliv je trubka stojanu dimenzována s několikanásobnou bezpečností, mohou rýsky ve jmenovaném místě vést k zeslabení trubky stojanu. Pokud zpozorujete rýsky anebo silné deformace po celém obvodu trubky stojanu, musí tato co nejdříve nahradit novou originální trubkou.

Následkem hlubokých rysek anebo deformací, způsobených např. nárazy sekaček na trávu anebo zahradními kolečky, se stojan zeslabí a může se působením větru anebo silným bočním zatížením přelomit a ohrozit osoby.

Novou stojanovou trubku zakoupíte přímo u nás po uvedení typu sušáku na prádlo. I další konstrukční díly, jako např. lanové kladky a nýty, vždy vyměňte za ověřené originální náhradní díly, jen tak je zajištěna bezpečná funkce vašeho sušáku na prádlo.

7. Zkontrolujte sušák na prádlo a rozsah dodávky

UPOZORNĚNÍ! Nebezpečí poškození!

Pokud balení neopatrně otevřete, může dojít k poškození sušáku na prádlo. Při vybalování nepoužívejte ostré předměty.

1. Sušák na prádlo vyjměte z obalu.
2. Odstraňte obalový materiál a všechny ochranné fólie.
3. Zkontrolujte, zda je dodávka kompletní (viz obr. A).
4. Zkontrolujte, zda sušák na prádlo nebo jeho jednotlivé díly nevykazují nějaké škody. Je-li tomu tak, sušák na prádlo nepoužívejte. Obraťte se na servis výrobce, adresa servisu je uvedena na záručním listu.

8. Instalace kotvy

Vyberte stanoviště, na kterém se může rozložený sušák na prádlo volně otáčet. Kotvu můžete buď zavrtat, nebo zabetonovat do země, podle složení půdy.

1. Odstraňte přepravní ochranu z hrotu šroubovacího ukotvení do půdy (viz obr. E).
2. Odstraňte ochranné krytky 4 z víka 5.
3. Víko zavěste do držáku na závrtné kotvě 8 tak, aby zaskočilo (viz obr. F).

8.1 Zavrtání závrtné kotvy

Kotvu můžete v rovině zavrtat do země pomocí dodaného závrtného nástroje 3 a 7.

1. Obě ochranné krytky 4 zasuňte do konců hliníkové trubky 7 (viz obr. G).
2. Hliníkovou trubku 7 prostrčte horními otvory závrtného nástroje 3.
3. Distanční kus 6 zasuňte do závrtné kotvy 8 a zasuňte jej úplně dolů (viz obr. F).
4. Do závrtné kotvy vložte závrtný nástroj. Kotvou otáčejte ve směru hodinových ručiček a zavrtejte ji do země tak, aby horní hrana licovala se zemí.
5. Z kotvy odstraňte závrtný nástroj i zeminu.
6. Sušák na prádlo se stojanovou trubkou postavte do kotvy až k šipce na stojanové trubce a vodováhou zkontrolujte svislost sušáku na prádlo (viz obr. H).

Nyní můžete začít používat sušák na prádlo.

8.2 Zabetonování závrtné kotvy

Chcete-li sušák na prádlo postavit na místě s písčitým nebo kamenitým podkladem, pak kotvu zabetonujte, aby byla zajištěna její stabilita.

1. Rýčem nebo lopatou udělejte v zemi díru o průměru asi 40 cm a hloubce asi 30 cm (viz obr. H).
2. Kolem spodního konce závrtné kotvy 8 oviňte novinový papír k zakrytí otvorů 18. Otvory tak nebudou zabetonovány a později jimi může odtékat voda proniklá do kotvy.
3. Do kotvy nasaďte distanční kus 6 a zasuňte ji úplně dolů (viz obr. F).
4. Kotvu zabetonujte podle postupu, který je vhodný pro váš beton. Současně se zabetonuje i novinový papír na spodním konci kotvy.
5. Před vytvrdnutím betonu nasuňte sušák na prádlo do kotvy až k šipce na stojanové trubce 10 a vodováhou zkontrolujte svislost sušáku na prádlo (viz obr. H).
6. Sušák na prádlo zase vyjměte z kotvy a počkejte, až beton úplně ztvrdne. Nyní můžete začít sušák na prádlo používat.

9. Používání sušáku na prádlo

9.1 Rozevření sklopného stojanu a nastavení výšky

Uvolněním horního červeného tlačítka lze nastavit výšku sklopného stojanu v trubce stojanu a tím docílit požadovanou ideální pracovní výšku. Před rozevřením napřed vysuňte v horní hvězdicové části ramena ze západek (viz obr. B).

Tažením za rukojeť se sklopný stojan na sušené prádlo rozevře a zároveň se napnou šňůry na prádlo. Tuto činnost nejjednodušeji provedeme za pomoci vestavěného kladkostroje. Chceme-li sklopný stojan zavřít, zmáčkneme spodní červené tlačítko a stojan se sklopí.

Pozor! Napínací šňůru 12 položte po každém otevření na rameno, aby se nezašpinila na zemi a aby pro děti nepředstavovala nebezpečí udušení!

9.3 Dodatečné napnutí šňůr

Svorky šňůr 1 na konci ramen sušáku pokud možno NIKDY neuvolňujte - pouze v případě výměny prádelní šňůry!

1. Otevřete sušák tak, aby spodní hvězdicový díl zaskočil do ozubné kolejnice.
2. Lehkým tahem za šňůry rozložte volné prádelní šňůry na všech 4 stranách, pokud možno stejnoměrně na všechny okruhy (viz obr. D).
3. Otvirejte sušák a rozprostírejte šňůry postupně dál, až dosáhnete pracovní polohy, resp. až bude napnutý krajní okruh šňůry. Důležité! Pracovní poloha: Vzdálenost mezi hvězdicovými díly je 30-35 cm!

9.4 Složení sušáku na prádlo

1. Ze šňůry 17 odstraňte všechny předměty.
2. Uvolněte úchytné tlačítko 15 na spodní hvězdicové části 11 (viz obr. C).
3. Spodní hvězdicovou část stáhněte za rukojeť úplně dolů.
4. Ramena 2 zasuňte do vybrání 14 na horní hvězdicové části až zaskočí (viz obr. B).
5. Ochranné pouzdro 9 natáhněte na sušák na prádlo, viz popis v kapitole „Uložení", nebudete-li již sušák na prádlo používat nebo jej budete chtít uskladnit.

9.5 Uložení

Sušák na prádlo složte a shora na něj natáhněte ochranné pouzdro 9.

Sušák na prádlo vyjměte ze závrtné kotvy 8 a uschovejte jej na suché místo.

chráněné proti větru a nepřístupné pro děti. Sušák na prádlo zajistěte proti pádu.

10. Pokyny pro pěstování

Tento kvalitní výrobek je zhotoven z materiálů odolných vůči povětrnostním vlivům a lze jej bez problémů ostřikovat zahradní hadicí. Pradelní šňůra by měla být čištěna lehce vlhkým hadrem. Nečistěte ostrými, drsnými předměty nebo agresivními čisticími prostředky.

11. Likvidace

11.1 Likvidace obalu

Materiál obalu roztřiďte podle jednotlivých materiálů. Lepenku a karton dejte do starého papíru, fólie do sběrny.

11.2 Likvidace sušáku na prádlo

Sušák na prádlo zlikvidujte podle předpisů platných v dané zemi.

Získali jste na tento přístroj 3letou záruku platnou od data zakoupení. V případě závad vám vůči prodávajícímu tohoto výrobku přísluší práva vyplývající ze zákona. Tato zákonná práva nejsou omezena naší zárukou uvedenou níže.

12.1 Záruční podmínky

Záruční lhůta začíná dnem koupě. Dobře si uschovejte originální pokladní stvrzenku. Tato stvrzenka je potřebná jako doklad o koupi.

Pokud během 3 let od data zakoupení se u tohoto výrobku objeví materiálová nebo výrobní vada, pak bude námi výrobek podle našeho uvážení bezplatně opraven nebo nahrazen. Tato záruka předpokládá, že nám bude během 3leté lhůty předložen poškozený přístroj a doklad o zakoupení (pokladní stvrzenka) a písemný krátký popis, jak a kdy došlo k závadě.

Je-li poškození kryté naší zárukou, obdržíte opravený nebo nový výrobek zpět. Po opravě nebo výměně výrobku nezačíná nová záruční doba.

12.2 Záruční doba a zákonné nároky na odstranění vad

Záruční doba se po poskytnutí záručního plnění neprodlužuje. Toto také platí pro vyměněné nebo opravené díly. Eventuální škody a nedostatky zjištěné již při zakoupení musí být oznámeny hned po vybalení. Opravy vzniklé po uplynutí záruční lhůty musíte již zaplatit.

12.3 Rozsah záruky

Přístroj byl pečlivě vyroben podle nejpřísnějších kvalitativních směrnic a před expedicí byl odborně zkontrolován.

Poskytnutí záruky platí pro materiálové nebo výrobní chyby. Tato záruka se nevztahuje na výrobky, které podléhají normálnímu opotřebení, a proto je třeba je považovat za opotřebitelné díly, např. šňůry a ochranné pouzdro.

Tato záruka neplatí, jestliže byl výrobek poškozen, nesprávně používán a špatně udržován. Pro správné používání výrobku je třeba přesně dodržovat všechny pokyny uvedené v návodu k používání. Je nutné bezpodmínečně zabránit účelům používání a manipulacím, které nejsou uvedeny v návodu k používání, nebo před kterými je varováno.

Výrobek je určen výhradně jen k soukromému a ne komerčnímu použití. Záruka zaniká u nepřípustné a neodborné manipulace, použití násilí a zásahů, které nebyly provedeny naším autorizovaným servisem na pobočce.

12.4 Průběh poskytování záruky

K rychlému zpracování vaší žádosti se prosím řiďte následujícími pokyny:

• V případě jakýchkoli dotazů mějte připravenou pokladní stvrzenku a číslo výrobku (IAN 327051_1904) jako důkaz o koupi.
• Číslo výrobku je vyryto na typovém štítku, uvedeno na titulním listě vašeho návodu (dole vlevo) nebo na nálepce na zadní nebo spodní straně.
• Pokud by došlo k poškození funkce nebo jiným závadám, pak nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení.
• Výrobek, který chcete reklamovat, osvobozený od poštovného zašlete na uvedenou adresu servisu, přiložte doklad o zakoupení (pokladní stvrzenku) a uveďte, v čem spočívá závada a kdy k ní došlo.

Na adrese www.lidl-service.com si můžete stáhnout další příručky, videa k výrobkům a software.

12.5 Servis

Hmotnost: cca 3,5 kg

Rozměry stojanové tyče (Ø): 50 mm

Rozměry sušáku (Ø): cca 2,95 m

6. Bezpečnostní pokyny

PE obal není hračka – hrozí nebezpečí udušení! Obal ihned po otevření zlikvidujte prostřednictvím separovaného odpadu. PE

je ekologický a nejedovatý materiál. Upozornění! Obal není hračka - hrozí nebezpečí udušení! Obal ihned po otevření zlikvidujte prostřednictvím separovaného odpadu!

6.1 Opotřebení natahovacích šňůr sloužících k otevírání sušáku na prádlo

Natahovací šňůry představují na sušácích společnosti důležitý konstrukční prvek a jsou dimenzovány na nejvyšší nosnost a životnost.

Poškozená vytahovací šňůra se může během použití náhle roztrhnout, při použití můžete v nejhorším případě ztratit rovnováhu - riziko

poranění.

Pozor! Napínací šňůru 12 položte po každém otevření na rameno, aby se nezašpinila na zemi a aby pro děti nepředstavovala nebezpečí

zadušení!

6.2 Opotřebení roury stojanu

Obal zlikvidujte podle typu odpadu. Lepenku a karton odneste do starého papíru, fólie do recyklovatelného plastového odpadu.

11.2 Likvidace sušáku

Vážená zákaznice, vážený zákazníku!

12.2 Záruční doba a zákonné nároky na reklamaci
