IAN 327051 - Wäscheständer AQUAPUR - Kostenlose Bedienungsanleitung

Produkttyp	Drehbare Wäschespinne
Marke	AquaPur
Modell	IAN 327051
Referenz	30157
Gewicht	Ca. 3,5 kg
Mastdurchmesser	50 mm
Maximale Tragfähigkeit	150 kg
Material des Mastes	Aluminium
Material der Seile	Robustes Synthetik
Anzahl der Arme	4
Öffnungssystem	Zugseil mit Flaschenzug
Höhenverstellung	Zahnstange und Sternkern
Montageart	Bodenhülse zum Einschrauben oder Einbetonieren
Verwendung	Haushaltsgebrauch, Außenbereich
Garantie	3 Jahre
Enthaltenes Zubehör	Seilklemme, Schraubwerkzeug, Schutzkappen, Bodenhülsenabdeckung, Schutzhülle
Sicherheitshinweise	Nicht bei starkem Wind verwenden; Wäsche gleichmäßig verteilen; außerhalb der Reichweite von Kindern aufbewahren
Pflege	Mit klarem Wasser reinigen; scheuernde Mittel vermeiden
Austauschbare Verschleißteile	Zugseil und Mast
Lagerung	Schließen, mit Schutzhülle abdecken, geschützt und außerhalb der Reichweite von Kindern aufbewahren

Häufig gestellte Fragen - IAN 327051 AQUAPUR

Wie installiere ich den Wäschetrockner AquaPur IAN 327051?

Wählen Sie einen Standort, an dem der Wäschetrockner frei drehen kann. Verwenden Sie die mitgelieferte Bodenhülse: Schrauben Sie sie in den Boden oder betonieren Sie sie ein. Stecken Sie den Mast bis zur Pfeilmarkierung ein und überprüfen Sie die Vertikalität mit einer Wasserwaage.

Wie öffne und schließe ich den Regenschirmtrockner?

Zum Öffnen ziehen Sie langsam den roten Griff des Zugseils in die gleiche Richtung wie der rechte Arm. Der untere Sternkern steigt und verriegelt automatisch. Zum Schließen lösen Sie den Griff des unteren Sternkerns, ziehen Sie ihn ganz nach unten und klappen Sie dann die Arme ein.

Was ist die maximale Tragfähigkeit des Wäschetrockners?

Die maximale Tragfähigkeit beträgt 150 kg. Achten Sie darauf, die Wäsche gleichmäßig auf die 4 Arme zu verteilen, um Ungleichgewicht zu vermeiden.

Wie pflege ich meinen AquaPur Wäschetrockner?

Reinigen Sie die Seile mit einem leicht feuchten Tuch. Sie können ihn auch mit klarem Wasser abspülen. Verwenden Sie keine scheuernden Mittel, Lösungsmittel oder scharfe Gegenstände, die die Materialien beschädigen könnten.

Was tun, wenn das Zugseil abgenutzt ist?

Ersetzen Sie es sofort durch ein neues Originalseil. Ein defektes Seil kann plötzlich reißen und zu einem Ungleichgewicht führen. Kontaktieren Sie den Kundendienst unter Angabe des Trocknertyps.

Kann ich den Wäschetrockner bei starkem Wind verwenden?

Nein, es wird davon abgeraten, bei starkem Wind Wäsche aufzuhängen. Der Wind kann den Trockner aus dem Gleichgewicht bringen und den Mast beschädigen. Bei mäßigem Wind achten Sie auf eine gleichmäßige Beladung.

Wie stelle ich die Höhe des Wäschetrockners ein?

Lösen Sie den Griff des oberen Sternkerns und verschieben Sie ihn auf der Zahnstange auf die gewünschte Höhe. Rasten Sie ihn dann ein. Bevor Sie die Arme ausklappen, lösen Sie sie, indem Sie sie nach außen ziehen.

Was tun, wenn der Mast an der Bodenhülse verschleißt?

Überprüfen Sie mindestens einmal jährlich den Verschleiß des Mastes an der Austrittsstelle aus der Hülse. Wenn Sie tiefe Rillen oder Beulen bemerken, ersetzen Sie den Mast durch einen Originalmast. Ein geschwächter Mast kann sich unter Wind oder Wäschelast verbiegen.

Wie reinige ich die Wäscheleinen?

Verwenden Sie ein weiches, leicht feuchtes Tuch. Vermeiden Sie aggressive Reinigungsmittel. Bei Bedarf können Sie das Ganze mit klarem Wasser abspülen. Vor dem Verstauen vollständig trocknen lassen.

Wie lange beträgt die Garantie und wie kann ich sie in Anspruch nehmen?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Für die Inanspruchnahme bewahren Sie den Kassenbon auf und kontaktieren Sie den Kundendienst (Adresse in der Anleitung). Wenn der Mangel abgedeckt ist, wird das Produkt kostenlos repariert oder ersetzt.

BEDIENUNGSANLEITUNG IAN 327051 AQUAPUR

Bedienungs- und Sicherheitshinweise

ITOH

Garten-Wäschespinne

12. Garantie der JUWEL H. Wüster GmbH

Sehr geehrter Kunde!

JUWEL H. Wüster GmbH

E-Mail: [e-mail]

Telefonnummer: 0049-8821-1679

Sitz: DEUTSCHLAND

IAN 327051_1904

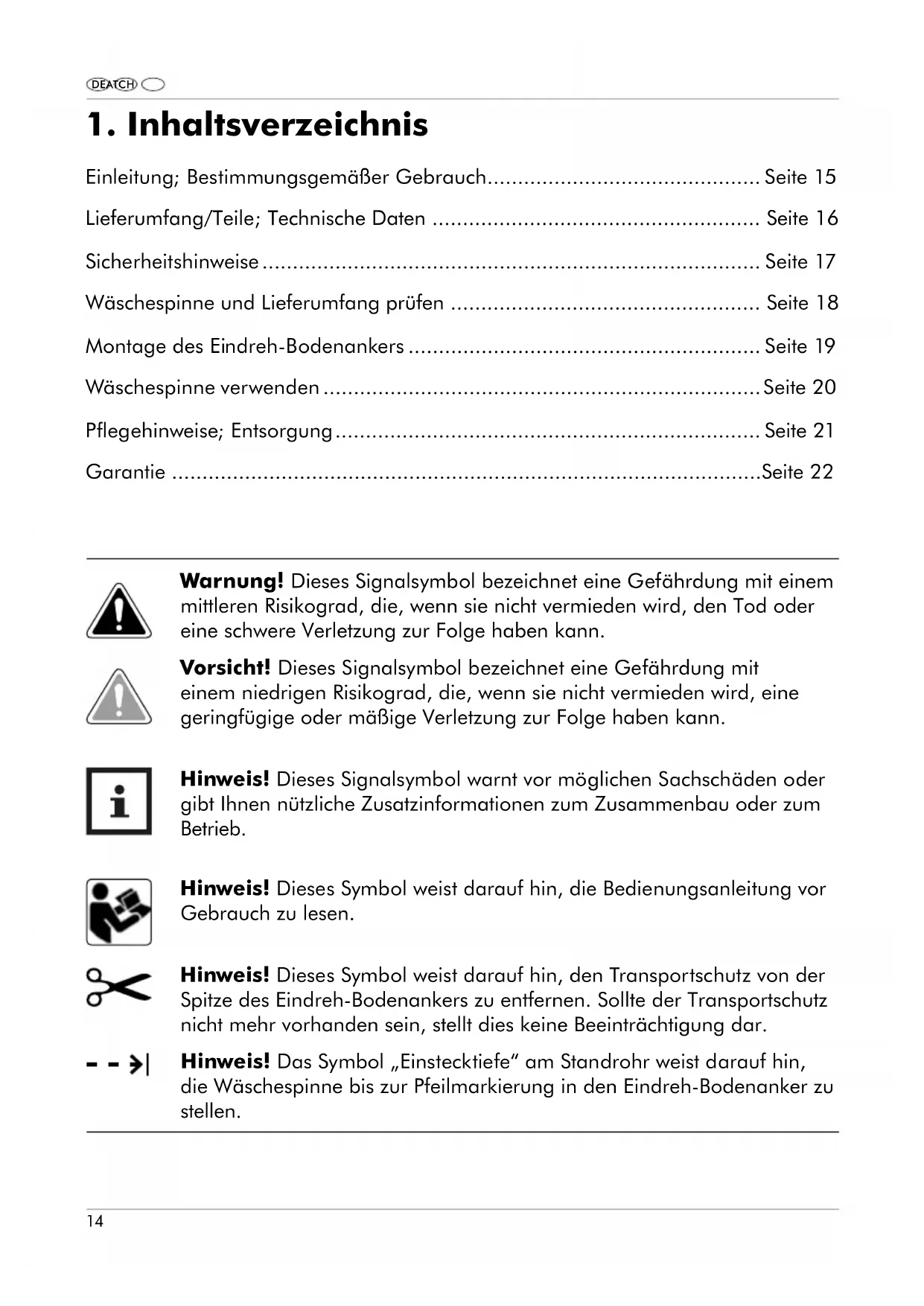

1. Inhaltsverzeichnis

Einleitung; Bestimmungsgemäßer Gebrauch. 15 Lieferumfang/Teile; Technische Daten. 16 Sicherheitshinweise. 17 Wäschespinne und Lieferumfang prüfen. 18 Montage des Eindreh-Bodenankers. 19 Wäschespinne verwenden. 20 Pflegehinweise; Entsorgung. 21 Garantie. Seite 22

Warnung! Dieses Signalsymbol bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

Vorsicht! Dieses Signalsymbol bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

Hinweis! Dieses Signalsymbol warnt vor möglichen Sachschäden oder gibt Ihnen nützliche Informationen zum Zusammenbau oder zum Betrieb.

Hinweis! Dieses Symbol weist darauf hin, die Bedienungsanleitung vor Gebrauch zu lesen.

Hinweis! Dieses Symbol weist darauf hin, den Transportschutz von der Spitze des Eindreh-Bodenankers zu entfernen. Sollte der Transportschutz nicht mehr vorhanden sein, stellt dies keine Beeinträchtigung dar.

Hinweis! Das Symbol „Einstecktiefe“ am Standrohr weist darauf hin, die Wäschespinne bis zur Pfeilmarkierung in den Eindreh-Bodenanker zu stellen.

2. Einleitung

2.1 Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut.

Diese Gebrauchsanleitung gehört zu dieser Aluminium-Wäschespinne. Sie enthält wichtige Informationen zum Zusammenbau und zum Gebrauch.

Um die Verständlichkeit zu erhöhen, wird die Aluminium-Wäschespinne im Folgenden nur „Wäschespinne“ genannt.

Lesen Sie die Gebrauchsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie die Wäschespinne einsetzen. Die Nichtbeachtung dieser Gebrauchsanleitung kann zu schweren Verletzungen oder zu Schäden an der Wäschespinne führen.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze.

Bewahren Sie die Gebrauchsanleitung für die weitere Nutzung auf. Wenn Sie die Wäschespinne an Dritte weitergeben, geben Sie unbedingt diese Gebrauchsanleitung mit.

3. Bestimmungsgemäßer Gebrauch

Dieses Produkt ist ausschließlich für den privaten Gebrauch bestimmt und nicht für den gewerblichen Bereich geeignet.

Verwenden Sie die Wäschespinne nur wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Die Wäschespinne ist kein Kinderspielzeug.

Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

4. Lieferumfang / Teile

1 Leinenklemmen, 4 × 2 Arme, 4 × 3 Eindreh-Werkzeug, 4 Schutzkappe, 2 × 5 Deckel des Eindreh-Bodenankers, 6 Distanzstück, 7 Alu-Rohr, 8 Eindreh-Bodenanker, 9 Schutzhülle, 10 Standrohr, 11 Sternteil, 2 × 12 Aufspannschnur, 13 Handgriff an der Aufspannschnur (Abb. B), 14 Rastungen am oberen Sternteil (Abb. B), 15 Grifftaste am Sternteil, 2 × (Abb. B, C), 16 Zahnschiene (Abb. C), 17 Wäscheleine (Abb. D), 18 Bohrungen (Abb. E, H)

5. Technische Daten

Typ: 30157

Gewicht: ca. 3,5 kg

Abmessungen des Standrohrs (Ø): 50 mm

Abmessungen der Wäschespinne (ø): ca. 2,95 m

Abstand zwischen geöffneten Armen: ca. 2,10 m

Maximale Belastung der Sternteile: 150 kg

Artikelnummer: 327051_1904

6. Sicherheitshinweise

VORSICHT: Vor jeder Benutzung muss die Wäschespinne auf Beschädigungen überprüft werden. Eine beschädigte Wäschespinne darf nicht mehr benutzt werden.

Achten Sie auf gleichmäßigen Behang. Nicht bei starkem Wind Wäsche aufhängen! Die Wäschespinne so platzieren, dass ein freies Drehen möglich ist. Vor dem Schließen oder Wegräumen alle Wäscheklammern entfernen, da das Standrohr 10 sonst beschädigt werden könnte. Bei der Aufbewahrung der Wäschespinne die Schutzhülle 9 verwenden, damit sich die Wäscheleine nicht verheddert.

Warnung! Darauf achten, dass Kinder die Wäschespinne nicht als Turngerät bzw. als Karussell benutzen. Gefahr des Verwickelns in der Leine - Erstickungsgefahr! Dieses Produkt ist kein Kinderspielzeug. Gebrauch die Wäschespinne schließen. Den Deckel des Eindreh-Bodenankers schließen, wenn Sie die Wäschespinne herausnehmen.

Warnung! Strangulierungsgefahr! Nach jedem Schließen der Wäschespinne muss zur Vermeidung eines Verwickelns in die Wäscheleine die gelieferte Schutzhülle 9 übergezogen werden!

Die PE-Verpackung ist kein Kinderspielzeug - Erstickungsgefahr! Verpackung nach dem Öffnen in der Wertstoffbox entsorgen. PE ist umweltfreundlich und ungiftig. Warnung: Die Schutzhülle ist kein Spielzeug - von Kindern fernhalten - Erstickungsgefahr!

6.1 Verschleiß an der Aufspannschnur zum Öffnen der Wäschespinne

Die Aufspannschnur 12 stellt bei allen Wäschespinnen ein wichtiges Konstruktionsdetail dar und ist auf höchste Tragfähigkeit und Dauerhaftigkeit ausgelegt. Trotzdem kann es im Laufe der Lebensdauer erforderlich sein, diese Aufspannschnur auszutauschen. Wenn an der Seite der Aufspannschnur gerissene Fasern sichtbar werden (Ausfransen der Schnur), ist diese Aufspannschnur schnellstmöglich nur durch eine neue Original-Aufspannschnur auszutauschen. Sie bekommen diese unter Angabe Ihrer Wäschespinnentype direkt bei uns.

Eine defekte Aufspannschnur kann bei Benutzung plötzlich reißen, wobei Sie im schlimmsten Fall bei Benutzung das Gleichgewicht verlieren können - Sturzgefahr.

Vorsicht! Bitte die Aufspannschnur 12 über den Arm 2 legen, sodass diese nicht am Boden verschmutzt oder Kinder gefährden kann.

6.2 Verschleiß am Standrohr

Je nach Bodenverhältnissen ist das sich in dem Eindreh-Bodenanker 8 drehende Standrohr 10 einem Verschleiß ausgesetzt. Kontrollieren Sie mindestens einmal jährlich das Standrohr an der Stelle, wo es am Boden aus dem Eindreh-Bodenanker austritt, auf Verschleiß. Obwohl das Standrohr auf mehrfache Sicherheit ausgelegt ist, können Riefen an dieser Stelle zu einer Schwächung des Standrohrs führen. Sobald Sie deutliche Riefen über den gesamten Umfang des Standrohres oder starke Beulen bemerken, ist das Standrohr kurzfristig nur durch ein neues Original-Standrohr auszutauschen.

Durch starke Riefen am Standrohr oder starke Beulen, z. B. verursacht durch Anfahren mit Rasenmäher oder Schubkarre, wird dieses geschwächt und kann bei Wind oder bei starker seitlicher Belastung umknicken und Menschen gefährden.

Sie erhalten ein neues Standrohr unter Angabe der Wäschespinnentype direkt bei uns. Ersetzen Sie auch weitere Konstruktionsteile wie z. B. Seilrollen und Nieten immer durch geprüfte Original-Ersatzteile, nur diese gewährleisten die gefahrlose Funktion Ihrer Wäschespinne.

7. Wäschespinne und Lieferumfang prüfen

Hinweis! Beschädigungsgefahr!

Wenn Sie die Verpackung unvorsichtig öffnen, kann die Wäschespinne beschädigt werden. Verwenden Sie beim Auspacken keine spitzen Gegenstände.

1. Nehmen Sie die Wäschespinne aus der Verpackung.
2. Entfernen Sie das Verpackungsmaterial und ähnliche Schutzfolien.
3. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A).
4. Kontrollieren Sie, ob die Wäschespinne oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie die Wäschespinne nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.

8. Montage des Eindhoven-Bodenankers

Wählen Sie einen Standort, an dem sich die aufgespannte Wäschespinne frei drehen kann. Sie können den Eindreh-Bodenanker 8 je nach Bodenbeschaffenheit entweder in den Boden eindrehen oder einbetonieren.

1. Entfernen Sie den Transportschutz von der Spitze des Eindhoven-Bodenankers (siehe Abb. E).
2. Entfernen Sie die Schutzkappen 4 vom Deckel des Eindreh-Bodenankers 5.
3. Haken Sie den Deckel des Eindreh-Bodenankers in die Halterung am Eindreh-Bodenanker ein, bis er einrastet (siehe Abb. F).

8.1 Eindreh-Bodenanker eindrehen

Den Eindreh-Bodenanker können Sie mit dem mitgelieferten Eindreh-Werkzeug 3 und dem Alu-Rohr 7 bodeneben in den Boden eindrehen.

1. Setzen Sie die beiden Schutzkappen 4 auf die Enden des Alu-Rohrs 7 (siehe Abb. G).
2. Stecken Sie das Alu-Rohr 7 durch die oberen Öffnungen des Eindreh-Werkzeugs 3.
3. Setzen Sie das Distanzstück 6 in den Eindreh-Bodenanker 8 ein und schieben Sie es ganz nach unten (siehe Abb. F).
4. Setzen Sie das Eindreh-Werkzeug in den Eindreh-Bodenanker ein, und drehen Sie den Eindreh-Bodenanker im Uhrzeigersinn soweit in den Boden ein, bis die Oberkante mit dem Boden bündig ist.
5. Entfernen Sie das Eindreh-Werkzeug sowie eingedrungene Erde aus dem Eindreh-Bodenanker.
6. Stellen Sie die Wäschespinne mit dem Standrohr 10 bis zur Pfeilmarkierung am Standrohr in den Eindreh-Bodenanker und kontrollieren Sie mit einer Wasserwaage den senkrechten Stand der Wäschespinne (siehe Abb. H).

Sie können die Wäschespinne jetzt verwenden.

8.2 Eindreh-Bodenanker einbetonieren

Wenn Sie die Wäschespinne an einem Standort mit sandigem oder steinigem Untergrund aufstellen möchten, betonieren Sie den Eindreh-Bodenanker ein, um einen festen Stand sicherzustellen.

1. Heben Sie mit einem Spaten oder einer Schaufel ein Loch mit einem Durchmesser von ca. 40 cm und einer Tiefe von ca. 30 cm aus (siehe Abb. H).
2. Wickeln Sie um das untere Ende des Eindreh-Bodenankers 8 Zeitungspapier, um die Bohrungen 18 abzudecken. Die Bohrungen werden so nicht

zubetoniert und später kann eingedrungenes Wasser aus dem Eindreh-Bodenanker ablaufen.

1. Setzen Sie das Distanzstück 6 in den Eindreh-Bodenanker ein und schieben Sie es ganz nach unten (siehe Abb. F).
2. Betonieren Sie den Eindreh-Bodenanker nach der für Ihren Beton angegebenen Vorgehensweise ein. Das Zeitungspapier am unteren Ende des Eindreh-Bodenankers wird mit einbetoniert.
3. Bevor der Beton ausgehärtet ist, stellen Sie die Wäschespinne bis zur Pfeilmarkierung am Standrohr 10 in den Eindreh-Bodenanker und kontrollieren Sie mit einer Wasserwaage den senkrechten Stand der Wäschespinne (siehe Abb. H).
4. Nehmen Sie die Wäschespinne wieder aus dem Eindreh-Bodenanker heraus und warten Sie, bis der Beton vollständig erhärtet ist.

Sie können die Wäschespinne jetzt verwenden.

9. Wäschespinne verwenden

9.1 Öffnen der Wäschespinne und Höheneinstellung

Durch das Lösen der oberen roten Grifftaste am Sternteil 15 können Sie die Wäschespinne am Standrohr in der Höhe verstellen. Damit wird die gewünschte Arbeitshöhe angepasst. Zum Öffnen vorerst am oberen Sternteil 11 die Arme 2 aus den Rastungen am oberen Sternteil 14 herausziehen (siehe Abb. B).

9.2 Aufspannen mit Seilzug

Durch Ziehen am Handgriff an der Aufspannschnur 13 öffnet sich die Wäschespinne, gleichzeitig wird die Wäscheleine 17 gespannt, und zwar leicht durch den eingebauten Flaschenzug.

Vorsicht! Bitte die Aufspannschnur 12 über den Arm 2 legen, sodass diese nicht am Boden verschmutzt oder Kinder gefährden kann.

9.3 Nachspannen der Wäscheleine

Leinenklemmen 1 am Ende der Arme 2 möglichst NIE öffnen - nur im Falle eines Leinentausches!

1. Öffnen Sie die Wäschespinne, bis das untere Sternteil 11 in die Zahnschiene 16 einrastet.
2. Verteilen Sie die lockere Wäscheleine 17 auf allen 4 Seiten möglichst gleichmäßig auf alle Leinenkreise durch leichtes Ziehen der Wäscheleine (siehe Abb. D).
3. Öffnen und verteilen Sie die Wäscheleine Schritt für Schritt weiter, bis die Gebrauchsstellung erreicht bzw. der äußerste Leinenkreis gespannt ist. Wichtig! Gebrauchsstellung: Abstand zwischen den Sternteilen 30-35 cm!

9.4 Wäschespinne schließen

1. Entfernen Sie alle Gegenstände von der Wäscheleine 17.
2. Lösen Sie die Grifftaste 15 am unteren Sternteil 11 (siehe Abb. C).
3. Ziehen Sie das untere Sternteil an der Grifftaste ganz nach unten.
4. Schieben Sie die Arme 2 jeweils in die Rastungen am oberen Sternteil 14, bis sie einrasten (siehe Abb. B).
5. Ziehen Sie die Schutzhülle 9 über die Wäschespinne, wie im Kapitel „Aufbewahrung“ beschrieben, wenn Sie die Wäschespinne nicht mehr verwenden oder lagern möchten.

9.5 Aufbewahrung

Schieben Sie die Wäschespinne zusammen und ziehen Sie die Schutzhülle 9 von oben über die Wäschespinne. Nehmen Sie die Wäschespinne aus dem Eindreh-

Bodenanker 8 und bewahren Sie sie an einem trockenen, windgeschützten und für Kinder unzugänglichen Ort auf. Sichern Sie die Wäschespinne gegen Umfallen.

10. Pflegehinweise

Ihr Qualitätsprodukt ist aus witterungsbeständigen Materialien gefertigt und kann ohne Weiteres mit einem Gartenschlauch abgespritzt werden.

Die Wäscheleinen sollten mit einem leicht feuchten Tuch gereinigt werden. Nicht mit scharfen, rauen Gegenständen oder aggressiven Reinigungsmitteln reinigen.

11. Entsorgung

11.1 Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

11.2 Wäschespinne entsorgen

Entsorgen Sie die Wäschespinne gemäß den in Ihrem Land geltenden Vorschriften zur Entsorgung.

12. Garantie der JUWEL H. Wüster GmbH

Sehr geehrte Kundin, sehr geehrter Kunde!

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer dieses Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

12.1 Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der 3-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

12.2 Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

12.3 Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleißteile angesehen werden können, z. B. Wäscheine und Schutzhülle.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

12.4 Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 327051_1904) als Nachweis für den Kauf bereit. - Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unter links) oder als Aufkleber auf der Rück- oder Unterseite. - Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. - Ein als defekt erfasstes Produkt können Sie dann unter Beibringung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Auf www.lidl-service.com (QR-Code bzw. auf der Titelseite) können Sie mittels Eingabe der Artikelnummer (IAN 327051_1904) diese Bedienungsanleitung und weitere Handbücher, Produktvideos und Software herunterladen.

12.5 Ersatzteile

Die verfügbaren Ersatzteile können über die unten stehende Serviceadresse bezogen werden.

Bezeichnung Art.-Nr.

Wäscheleine (17) 30021

Schutzhülle (9) 30211

Eindreh-Bodenanker (8) 35204

12.6 Service

JUWEL H. Wüster GmbH

E-Mail: [e-mail]

Telefon: [phone]

Sitz: DEUTSCHLAND

IAN 327051_1904
