Producttype	Paraplu-droger voor wasgoed
Merk	AquaPur
Model	IAN 290201
Afmetingen uitgevouwen (diameter)	Ongeveer 295 cm
Afstand tussen open armen	Ongeveer 210 cm
Diameter van de mast	50 mm
Gewicht	Ongeveer 3,5 kg
Maximaal draagvermogen	150 kg (gelijkmatig verdeeld)
Materialen	Aluminium, kunststof, sterke touw
Installatietype	Grondverankering (schroeven of beton)
Opening	Middels hijstouw met ingebouwde takel
Hoogteverstelling	Ja, middels heugel en hendel
Vrije rotatie	Ja, de mast draait in de bus
Hoofdfuncties	Buitendrogen van wasgoed, opvouwbaar voor opslag
Onderhoud en reiniging	Reinigen met waterstraal, geen scherpe voorwerpen of agressieve reinigingsmiddelen
Veiligheidsvoorschriften	Controleer voor gebruik, verdeel wasgoed gelijkmatig, niet gebruiken bij harde wind, sluiten na gebruik, buiten bereik van kinderen houden
Reserveonderdelen beschikbaar	Hijstouw, mast, beschermhoes, andere slijtageonderdelen
Repareerbaarheid	Vervanging mogelijk van touwen, mast en andere onderdelen door originele onderdelen
Garantie	3 jaar vanaf aankoopdatum
Algemene informatie	Uitsluitend particulier gebruik, niet commercieel

Veelgestelde vragen - IAN 290201 AQUAPUR

Hoe installeer ik de wasdroger AquaPur IAN 290201?

Kies een vrije plaats. U kunt de grondverankering vastschroeven met het meegeleverde gereedschap of betonneren voor extra stabiliteit. Volg de stappen in de handleiding: verwijder de dopjes, klik het deksel vast, schroef of beton de steun vast. Steek de mast tot aan de pijl en controleer de verticaliteit met een waterpas.

Hoe open en sluit ik de parapludroger?

Om te openen, trek langzaam aan de rode hendel van het hijstouw in dezelfde richting als de rechterarm. De onderste ster kern schuift omhoog en vergrendelt automatisch. Om te sluiten, verwijder al het wasgoed, druk op de hendelknop van het onderste stergedeelte, trek volledig naar beneden, duw de armen in de bovenste inkepingen tot ze vastklikken.

Wat is het maximale draagvermogen?

Het maximale draagvermogen is 150 kg, mits het wasgoed gelijkmatig over de vier armen wordt verdeeld. Een onevenwichtige belasting of harde wind kan de droger uit balans brengen.

Kan ik de droger gebruiken bij winderig weer?

Nee, het wordt afgeraden om wasgoed op te hangen bij harde wind. De parapludroger moet vrij kunnen draaien en harde wind kan hem doen omvallen of de mast beschadigen.

Hoe onderhoud ik het product?

Reinig het met een waterstraal. Gebruik geen scherpe, ruwe voorwerpen of agressieve reinigingsmiddelen. Controleer regelmatig de staat van het hijstouw en de mast: vervang ze bij rafelen of groeven.

Waar koop ik reserveonderdelen?

Originele reserveonderdelen (hijstouw, mast, beschermhoes, enz.) zijn rechtstreeks verkrijgbaar bij de fabrikant. Vermeld het type droger (IAN 290201) bij de bestelling.

Hoe stel ik de hoogte van de droger in?

Ontgrendel de hendel van de bovenste ster kern, verplaats deze op de heugel naar de gewenste hoogte, laat de hendel los om te vergrendelen. Maak voor het openen de armen los door ze naar buiten te trekken.

Wat te doen als het hijstouw rafelt?

Vervang het onmiddellijk door een origineel touw. Een defect touw kan plotseling scheuren en evenwichtsverlies veroorzaken, met risico op letsel. Neem contact op met de klantenservice en vermeld het model.

Wordt de droger geleverd met een beschermhoes?

Ja, een beschermhoes wordt meegeleverd. Deze beschermt de droger tijdens opslag en voorkomt dat de touwen in de war raken.

Wat is de duur van de garantie?

De garantie is 3 jaar vanaf aankoopdatum. Het dekt materiaal- en fabricagefouten, maar niet normale slijtage (touw, hoes). Bewaar uw kassabon als bewijs.

GEBRUIKSAANWIJZING IAN 290201 AQUAPUR

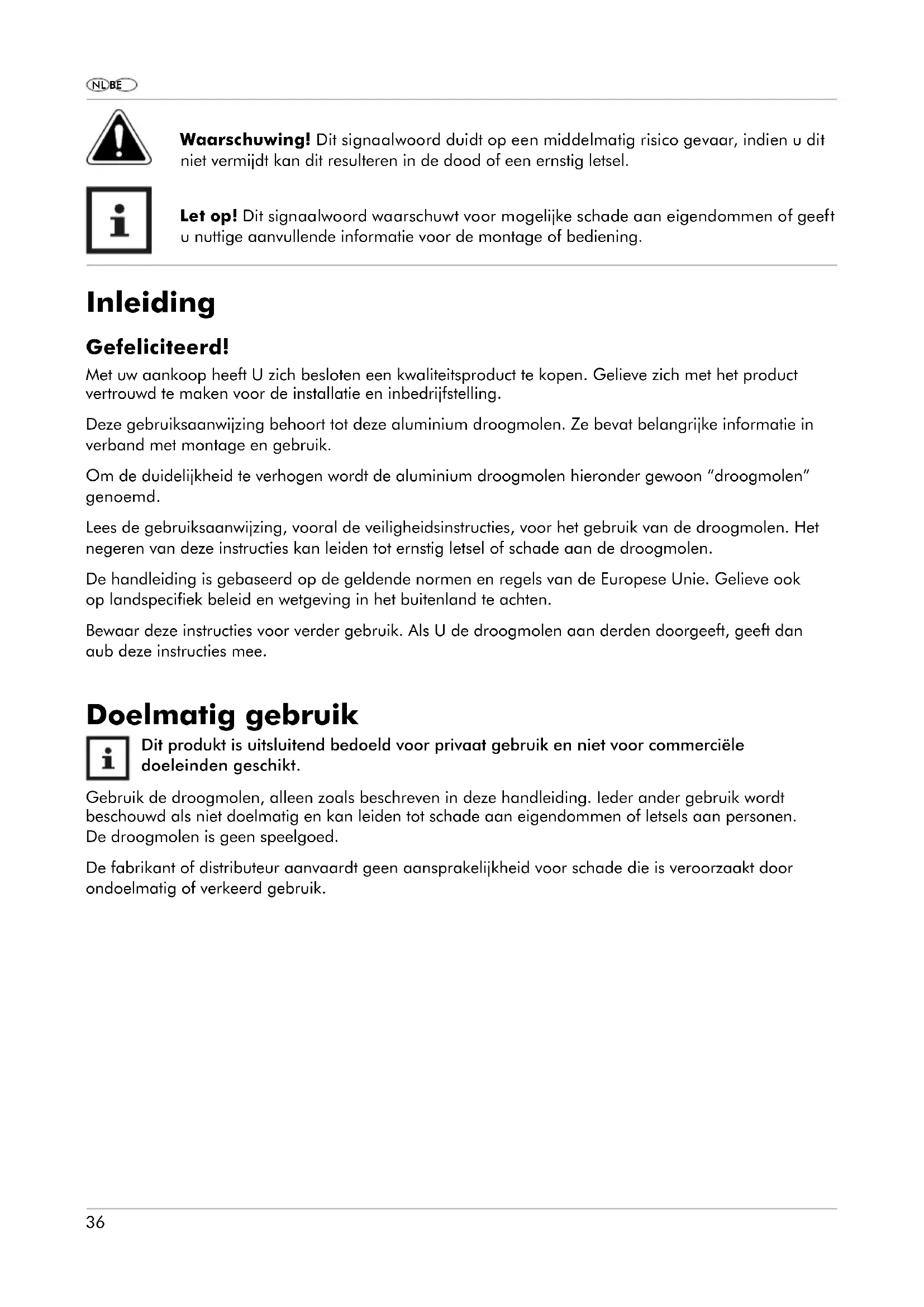

Waarschuwing! Dit signaalwoord duidt op een middelmatig risico op gevaar. Indien u dit niet vermijdt, kan dit resulteren in de dood of ernstig letsel.

Let op! Dit signaalwoord waarschuwt voor mogelijke schade aan eigendommen of geeft u nuttige aanvullende informatie voor de montage of bediening.

Inleiding

Gefeliciteerd!

Met uw aankoop heeft u besloten een kwaliteitsproduct te kopen. Maak uzelf vertrouwd met het product voor de installatie en inbedrijfstelling.

Deze gebruiksaanwijzing hoort bij deze aluminium droogmolen. Ze bevat belangrijke informatie met betrekking tot montage en gebruik.

Om de duidelijkheid te verhogen, wordt de aluminium droogmolen hieronder gewoon "droogmolen" genoemd.

Lees de gebruiksaanwijzing, vooral de veiligheidsinstructies, vóór het gebruik van de droogmolen. Het negeren van deze instructies kan leiden tot ernstig letsel of schade aan de droogmolen.

De handleiding is gebaseerd op de geldende normen en regels van de Europese Unie. Houd ook rekening met landspecifiek beleid en wetgeving in het buitenland.

Bewaar deze instructies voor verder gebruik. Als u de droogmolen aan derden doorgeeft, geef dan deze instructies mee.

Doelmatig gebruik

Dit product is uitsluitend bedoeld voor particulier gebruik en niet geschikt voor commerciële doeleinden.

Gebruik de droogmolen alleen zoals beschreven in deze handleiding. Elk ander gebruik wordt beschouwd als niet doelmatig en kan leiden tot schade aan eigendommen of letsel aan personen. De droogmolen is geen speelgoed.

De fabrikant of distributeur aanvaardt geen aansprakelijkheid voor schade die is veroorzaakt door ondoelmatig of verkeerd gebruik.

Controleer de droogmolen en de inhoud van de levering

LET OP! Gevaar voor beschadiging!

Wanneer u de verpakking onzorgvuldig opent, kan de droogmolen beschadigd worden.

Gebruik geen scherpe voorwerpen bij het uitpakken.

1. Neem de droogmolen uit de verpakking.
2. Verwijder het verpakkingsmateriaal en de beschermfolie.
3. Controleer of de levering volledig is (zie fig. A).
4. Controleer of de droogmolen of eventuele delen beschadigd zijn. Is dit het geval, dan mag u de droogmolen niet gebruiken. Neem contact op met de fabrikant; het adres staat vermeld op de garantiekaart.

Levering / Onderdelen

1 Waslijnstoppers, 4x 2 Armen, 4x 3 Gereedschap om in te draaien 4 Beschermkap, 2x 5 Deksel van indraai-grondanker 6 Afstandstuk 7 Alu-buis, 18 mm, L 483 mm 8 Indraai-grondanker 9 Beschermhoes 10 Standbuis 11 Optreklijn 12 Sterdelen, 2x 13 Handgreep aan het hefkoord (fig. B) 14 Inkepingen aan het bovenste sterdeel (fig. B) 15 Handgreep en het sterdeel, 2x (fig. B, C) 16 Tand-rail (fig. C) 17 Waslijn (fig. D) 18 Gaten (fig. G)

Technische gegevens

Type: 30154

Afmetingen van de standbuis (Ø): 50 mm

Afmetingen van de droogmolen (Ø): ong. 2,95 m

Afstand tussen geopende armen: ong. 2,10 m

Maximum draagvermogen van de sterdelen: 150 kg

Veiligheidsinstructies

OPGEPAST: De droogmolen moet voor elk gebruik op schade gecontroleerd worden. Een beschadigde droogmolen mag niet meer gebruikt worden.

Let erop dat de was gelijkmatig opgehangen wordt. Niet bij heftige wind was ophangen! De droogmolen zo plaatsen dat hij vrij kan draaien. Voor het sluiten of opruimen a.u.b. alle knijpers verwijderen, omdat anders de standbuis kan worden beschadigd. Bij het opbergen van de droogmolen een beschermhoes gebruiken, zodat de lijnen niet in de war raken.

Let op! Let er a.u.b. op dat kinderen de droogmolen niet als gymnastiektoestel of carrousel gebruiken. Gevaar in de lijnen verward te raken - dit product is geen

kinderspeelgoed. Na het gebruik de droogmolen sluiten. Het deksel van het grondanker sluiten, wanneer u de droogmolen eruit neemt.

De PE-verpakking is geen kinderspeelgoed - verstikkingsgevaar! De verpakking onmiddellijk na openen in de recyclagebox verwijderen. PE is milieuvriendelijk en niet

giftig. Aandacht! De beschermhoes is geen kinderspeelgoed - uit het bereik van kinderen houden - verstikkingsgevaar!

Slijtage van de optreklijn voor het openen van de droogmolen

De optreklijn is bij alle droogmolens een belangrijk constructiedetail. Ze is daarom berekend op een zeer hoog draagvermogen en een zeer lange levensduur. Niettemin kan het in de loop van de levensduur van het toestel noodzakelijk zijn om deze optreklijn te vervangen.

Als aan de buitenkant van de optreklijn geschuurde vezels te zien zijn (rafels van de lijn), moet deze optreklijn zo snel mogelijk worden vervangen door een nieuwe originele optreklijn. Deze is onder vermelding van uw droogmolentype verkrijgbaar rechtstreeks bij ons.

Een kapotte optreklijn kan bij gebruik plotseling breken. Hierbij kunt u bij gebruik in het ergste geval uw evenwicht verliezen.

Slijtage aan de standbuis

Afhankelijk van de bodemsituatie is de zich in het grondanker 8 of grondhuls draaiende standbuis 10 onderhevig aan slijtage. Controleer de standbuis minimaal een keer per jaar op slijtage op de plek waar hij op de grond uit de grondhuls/het grondanker komt.

Hoewel de standbuis berekend is op meervoudige veiligheid, kunnen groeven op deze plaats ertoe leiden dat de standbuis zwakker wordt. Zodra u ziet dat er overal op de standbuis groeven of grote deuken zitten, moet de standbuis zo snel mogelijk worden vervangen door een nieuwe, uitsluitend originele standbuis.

De standbuis heeft te lijden onder sterke groeven of groeven die bijv. ontstaan als er een grasmaaier of kruiwagen tegen de standbuis botst, en kan omknakken bij wind of sterke

belasting aan een kant en mensen aan gevaar blootstellen.

Een nieuwe standbuis is onder vermelding van het droogmolentype verkrijgbaar rechtstreeks bij ons. U wordt verzocht om ook andere constructieonderdelen zoals bv. katrollen enz. altijd te vervangen door gekeurde originele onderdelen - alleen deze garanderen dat uw droger zonder gevaar functioneert.

Montage van het grondanker

Kies een locatie waar de droogmolen vrij kan draaien. U kunt het grondanker, afhankelijk van de aard van de bodem, in de grond draaien of bevestigen met beton.

1. De beschermkappen 4 van het deksel 5 verwijderen.
2. Het deksel in de houder aan het grondanker inhaken 8 totdat het vast klikt (zie fig. E).

Het grondanker indraaien

Het grondanker kan U tot op grondniveau indraaien door middel van het meegeleverde gereedschap 3 en 7.

1. De beide beschermkappen 4 op de uiteinden van de alu-buis 7 (zie fig. F) zetten.
2. Steek de alu-buis 7 door de bovenste openingen van het indraai gereedschap 3.
3. Het afstandstuk 6 in het grondanker 8 zetten en kompleet maar onder schuiven (zie fig. E).
4. Het indraai gereedschap in het grondanker inzetten en draai het grondanker, in de richting van de klok, in de grond, totdat de bovenste rand met de grond gelijk is.
5. Het indraai gereedschap en eventuele aarde uit het grondanker verwijderen.
6. De droogmolen met de standbuis, tot de pijlmarkering op de standbuis 10, in het grondanker steken en controleer met een waterpas de loodrechte stand van de droogmolen (zie fig. G).

U kunt de droogmolen nu gebruiken.

Indraai grondanker met beton fixeren

Wanneer u de droogmolen op een locatie met een zanderige of stenige ondergrond wenst te gebruiken, dan moet u het grondanker in beton fixeren, zodat uw droogmolen stevig staat.

1. Met een spade of schop een gat graven met een diameter van ongeveer 40 cm en een diepte van 30 cm (zie fig. G).
2. Wikkel rond de onderkant van het grondanker 8 krantenpapier, zodat de gaten 18 dicht zitten. De gaten vullen zich op deze wijze niet met beton en zorgen later voor de afvoer van water uit het grondanker.
3. Het afstandstuk 6 in het grondanker 8 zetten en compleet maar onder schuiven (zie fig. E).
4. Het grondanker nu volgens de gebruiksaanwijzingen in beton fixeren. De krant aan de onderkant van het grondanker wordt mee gebetonneerd.
5. De droogmolen met de standbuis, tot de pijlmarkering op de standbuis 10, in het grondanker steken en controleer met een waterpas de loodrechte stand van de droogmolen (zie fig. G).
6. Neem de droogmolen uit het grondanker en wacht totdat het beton volledig is uitgehard.

U kunt de droogmolen nu gebruiken.

Droogmolen gebruiken

De droogmolen openen en de hoogte instellen

Door de bovenste, rode greepknop 15 los te maken, kunt u de droogmolen op de standbuis in de hoogte verstellen en zo ideaal aan de door u gewenste werkhoogte aanpassen. Om de droogmolen te openen, eerst aan het bovenste sterdeel 12 de armen 2 uit hun arretering 14 trekken (zie fig. B).

Met kettingtractie opspannen

Door aan de handgreep 13 te trekken opent zich de droogmolen. Gelijktijdig worden de lijnen gespannen. Dit is zeer eenvoudig door de ingebouwde takel. Om te sluiten, de onderste, rode greephendel activeren. De droogmolen sluit zich.

De lijnen opnieuw spannen

De lijnklemmen 1 aan het einde van de arm NOOIT OPENEN - alleen wanneer een waslijn vervangen moet worden!

1. Open de droogmolen tot het onderste sterdeel 12 in de tandrail insluit.
2. Verdeel de losse waslijnen 17 aan alle 4 kanten zo uniform mogelijk over alle lijnkringen door zachtjes aan de lijnen te trekken (zie fig. D).
3. Open en verdeel de laatste lijn stap voor stap verder tot de gebruikspositie bereikt is resp. de buitenste lijnenring gespannen is. Belangrijk! Gebruikspositie: afstand tussen de sterdelen 30 - 35 cm!

Droogmolen sluiten

1. Alles van de waslijn verwijderen 17.
2. De handgreep 15 aan het onderste sterdeel 12 losmaken (zie fig. C).
3. Het onderste sterdeel aan de handgreep maar onder trekken.
4. De armen 2 in de inkepingen 14 aan het bovenste sterdeel insteken (zie fig. B).
5. De beschermhoes 9 over de droogmolen trekken als de droogmolen niet in gebruik is of als U de droogmolen wenst op te bergen (zoals beschreven in het hoofdstuk opslag).

Opslag

De droogmolen sluiten en de beschermhoes 9 van boven over de droogmolen trekken. De droogmolen uit het grondanker 8 nemen en opslaan in een droge beschutte en voor kinderen ontoegankelijke plaats. Zorg ervoor dat de droogmolen niet omvallen kan.

Verzorging

Uw kwaliteitsproduct is van weerbestendig materiaal vervaardigd en kan zonder meer met een tuinslang afgespoten worden. Niet met scherpe, ruwe voorwerpen of agressieve reinigingsmiddelen schoonmaken.

Afvalverwijdering

Verpakking weggooien

Gooi de verpakking weg volgens verpakkingstype. Gelieve hiervoor de plaatselijke regels voor afval te respecteren.

Droogmolen weggooien

Gooi de droogmolen weg in overeenstemming met de regelgeving in uw land.

Garantie van JUWEL H. Wüster GmbH

Beste klant!

U krijgt 3 jaar garantie op deze droogmolen, vanaf aankoopdatum. In geval van gebreken aan dit product heeft u juridisch afdwingbare rechten tegenover de verkoper van dit product. Deze wettelijke rechten worden niet beperkt door onze volgende vertegenwoordigde garantie.

Garantievoorwaarden

De garantieperiode begint vanaf datum van aankoop. De originele aankoopfactuur goed bewaren. Dit document is vereist als bewijs van aankoop. Treedt binnen drie jaar, vanaf datum van aankoop, een materiaal- of fabricagefout op aan dit product, dan zal het product van ons - naar eigen goeddunken - voor u kosteloos vervangen of hersteld worden.

Deze garantie houdt in dat, binnen de driejarige periode, het defecte apparaat en het bewijs van aankoop (factuur) ingediend worden met een korte beschrijving van wat het defect is en wanneer het heeft plaatsgevonden.

Indien het defect onder de garantie valt, krijgt u ofwel het herstelde product of een nieuw product van ons. Met de herstelling of vervanging van het product begint geen nieuwe garantieperiode.

Garantietijd en wettelijke eisen op gebreken

De garantieperiode wordt door de vrijwaring niet verlengd. Hetzelfde geldt voor vervangen en herstelde delen. Reeds bij de aankoop bestaande schade en defecten moeten onmiddellijk na het uitpakken gerapporteerd worden. Na de garantieperiode zijn reparaties tegen betaling.

Garantiebepalingen

Het toestel wordt volgens strikte kwaliteitsrichtlijnen nauwkeurig geproduceerd en voor de levering nauwgezet gecontroleerd. De garantie geldt voor materiaal- of fabricagefouten.

Deze garantie dekt geen productonderdelen die onderworpen zijn aan normale slijtage en als slijtagedelen beschouwd worden, zoals bijvoorbeeld de waslijn en de beschermhoes.

Deze garantie vervalt, als het product beschadigt, niet goed gebruikt of onderhouden wordt. Voor een correct gebruik van het product moeten alle instructies vermeld in de gebruiksaanwijzing in acht genomen worden. Doeleinden en acties, die in de gebruiksaanwijzing afgeraden of waarvoor gewaarschuwd worden, moeten absoluut vermeden worden.

Het product is uitsluitend bedoeld voor privégebruik en niet voor commerciële doeleinden. Bij misbruik en onjuiste behandeling, gebruik van geweld en interventies die niet door onze geautoriseerde serviceafdeling zijn uitgevoerd, vervalt de garantie.

Garantie afhandeling

Om te zorgen voor een snelle bewerking van uw verzoek, gelieve de volgende instructies te volgen:

• Voor alle aanvragen dient u de aankoopfactuur en het artikelnummer (IAN 290201) als bewijs van aankoop bereid te houden.
• Het artikelnummer kunt u terugvinden op het naamplaatje, een gravure, op de titelpagina van uw handleiding (linksonder) of als een sticker op de rechter- of onderkant.
• Mocht er zich een storing of defect voordoen, dient u in eerste instantie contact op te nemen met de hieronder vermelde serviceafdeling ofwel per telefoon of per e-mail.
• U kunt een defect product in begeleiding van de aankoopfactuur, met een korte beschrijving van wat het defect is en wanneer het heeft plaatsgevonden, kosteloos naar onze serviceafdeling sturen.

Op www.lidl-service.com kunt u nog veel meer handleidingen, productvideo's en software downloaden.

Service

Telefoon: 0049-8821-1679
