Merk	AquaPur
Model	IAN 290775
Producttype	Parapluie waslijnrek (parapluiedroger)
Hoofdmateriaal	Aluminium
Gewicht	Ongeveer 4,3 kg
Diameter van de mast	50 mm
Totale diameter uitgeklapt	Ongeveer 2,97 m
Afstand tussen open armen	Ongeveer 2,10 m
Maximale draagkracht	100 kg
Artikelnummer	290775
Type (fabrikantreferentie)	30185
Beoogd gebruik	Privé huishoudelijk gebruik, niet commercieel
Inhoud van de levering	Waslijn, 4 koordklemmen, hoofdarm, spanhendel, schroefgereedschap, 2 beschermdoppen, grondankerdeksel, afstandsstuk, aluminium buis 18 mm (L 483 mm), schroefanker, beschermhoes, mast, 2 ster kernen, 3 armen, kinderveiligheid, span element, spansnoer
Installatie	In de grond schroeven of betonneren, met schroefgrondbus
Openen/Sluiten	Parapluiemechanisme met spanhendel en kinderveiligheid
Onderhoud en reiniging	Reinig de koorden met een vochtige doek; kan met waterstraal worden gereinigd; geen agressieve schoonmaakmiddelen gebruiken; op een droge, windvrije plaats opbergen
Veiligheid	Controleer de staat voor elk gebruik; niet gebruiken bij harde wind; wasgoed gelijkmatig verdelen; laat kinderen er niet mee spelen; verstikkingsgevaar door koorden; controleer slijtage van koord en mast
Reserveonderdelen en repareerbaarheid	Span koord (vervangbaar), mast (vervangen bij slijtage), andere onderdelen (katrollen, klinknagels) moeten originele onderdelen zijn; neem contact op met de fabrikant
Garantie	3 jaar vanaf aankoopdatum, dekt materiaal- en fabricagefouten; dekt geen normale slijtage (koord, hoes)
Klantenservice	Neem contact op via www.lidl-service.com of het adres in de handleiding

Veelgestelde vragen - IAN 290775 AQUAPUR

Hoe open ik de parapluiedroger?

Maak de 4 armen los van hun vergrendeling bij de bovenste ster. Til de spanhendel op en buig hem naar boven tot hij vastklikt in de hoofdarmsteun. Laat hem niet los tot hij vastzit.

Hoe sluit ik de parapluiedroger?

Verwijder alle voorwerpen van de koorden. Duw de kinderveiligheid omhoog op de hendelgreep, laat dan de hendel langzaam naar beneden glijden tot de verticale positie. Plaats de armen terug in hun vergrendelingen.

Hoe span ik de koorden als ze doorhangen?

Open het rek, maak het spansnoer los van het span element en haak het vast door een knoop te maken in een hoger gat op het span element. Zorg ervoor dat u niet te strak spant.

Hoe installeer ik de schroefgrondbus?

Kies een plek waar het rek vrij kan draaien. U kunt de bus in de grond schroeven met het meegeleverde schroefgereedschap, of deze betonneren in een gat van 40 cm diameter en 30 cm diepte. Volg de stappen in de handleiding.

Wat zijn belangrijke veiligheidsmaatregelen?

Controleer de staat voor elk gebruik. Gebruik het niet bij harde wind. Verdeel het wasgoed gelijkmatig. Laat kinderen er niet mee spelen (verstikkingsgevaar door koorden). Sluit het rek na gebruik. Controleer slijtage van het spansnoer en de mast.

Hoe onderhoud en reinig ik het rek?

Reinig de koorden met een vochtige doek of met een waterstraal. Gebruik geen scherpe voorwerpen of agressieve schoonmaakmiddelen. Berg het op een droge, windvrije plaats op.

Kan ik het rek gebruiken bij harde wind?

Nee, het wordt afgeraden om wasgoed op te hangen bij harde wind. Plaats het rek zo dat het vrij kan draaien, maar vermijd winderige omstandigheden.

Wat te doen als het spansnoer versleten is?

Vervang het zodra er gerafelde vezels verschijnen door een nieuw origineel koord. Een defect koord kan plotseling scheuren en letsel veroorzaken. Neem contact op met de fabrikant en vermeld het type droger.

Hoe het rek opbergen in de winter of wanneer het niet wordt gebruikt?

Sluit het rek, plaats de beschermhoes erover, verwijder het uit de grondverankering en bewaar het op een droge, windvrije plaats buiten bereik van kinderen. Zet het vast zodat het niet kan vallen.

Wat is het maximale draagvermogen?

Het maximale draagvermogen is 100 kg. Zorg ervoor dat u het wasgoed gelijkmatig over de armen verdeelt om het rek niet uit balans te brengen.

GEBRUIKSAANWIJZING IAN 290775 AQUAPUR

Bedienings- en veiligheidsinstructies

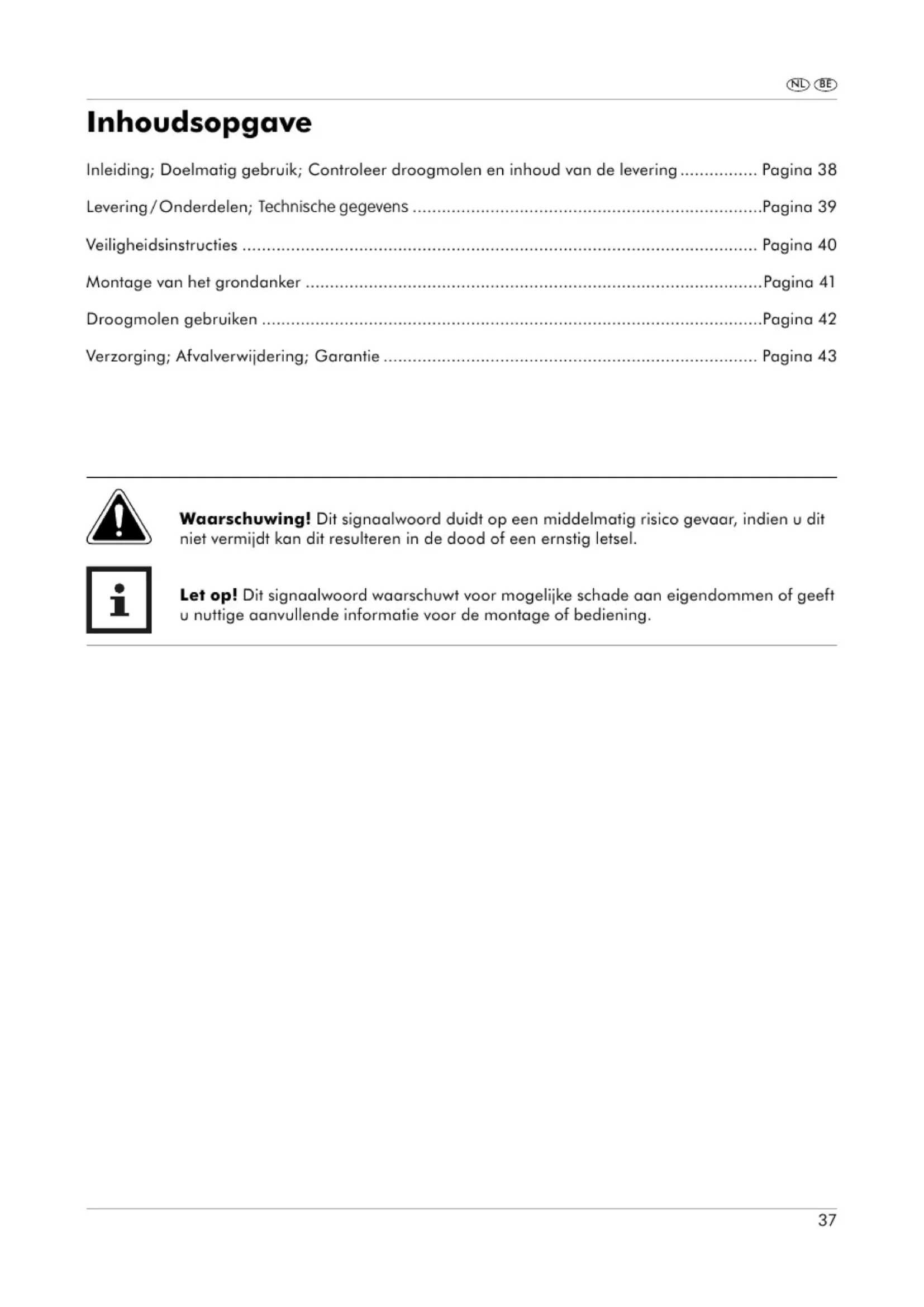

Inleiding; Doelmatig gebruik; Controller droogmolen en inhoud van de levering... Pagina 38 Levering/Onderdelen; Technische gegevens; Veiligheidsinstructies; Montage van het grondanker; Droogmolen gebruiken; Verzorging; Afvalverwijdering; Garantie.

Waarschuwing! Dit signaalwoord duidt op een middelmatig risico op gevaar. Indien u dit niet vermijdt, kan dit resulteren in de dood of ernstig letsel.

Let op! Dit signaalwoord waarschuwt voor mogelijke schade aan eigendommen of geeft u nuttige aanvullende informatie voor de montage of bediening.

Inleiding

Gefeliciteerd!

Met uw aankoop heeft u besloten een kwaliteitsproduct te kopen. Maak uzelf vertrouwd met het product voordat u het installeert en in gebruik neemt.

Deze gebruiksaanwijzing hoort bij deze aluminium droogmolen. Deze bevat belangrijke informatie met betrekking tot montage en gebruik.

Om de duidelijkheid te vergroten, wordt de aluminium droogmolen hieronder gewoon "droogmolen" genoemd.

Lees de gebruiksaanwijzing, vooral de veiligheidsinstructies, voordat u de droogmolen gebruikt. Het negeren van deze instructies kan leiden tot ernstig letsel of schade aan de droogmolen.

De handleiding is gebaseerd op de geldende normen en regels van de Europese Unie. Houd ook rekening met landspecifieke regels en wetgeving in het buitenland.

Bewaar deze instructies voor later gebruik. Als u de droogmolen aan derden doorgeeft, geef dan deze instructies mee.

Doelmatig gebruik

Dit product is uitsluitend bedoeld voor particulier gebruik en niet geschikt voor commerciële doeleinden.

Gebruik de droogmolen alleen zoals beschreven in deze handleiding. Ieder ander gebruik wordt beschouwd als niet doelmatig en kan leiden tot schade aan eigendommen of letsels aan personen. De droogmolen is geen speelgoed.

De fabrikant of distributeur aanvaardt geen aansprakelijkheid voor schade die is veroorzaakt door ondoelmatig of verkeerd gebruik.

Controleer droogmolen en inhoud van de levering

LET OP! Gevaar voor beschadiging!

Wanneer u de verpakking onzorgvuldig opent, kan de droogmolen beschadigd worden.

Gebruik geen scherpe voorwerpen bij het uitpakken.

1. De droogmolen uit de verpakking nemen.
2. Verwijder het verpakkingsmateriaal en beschermfolie.
3. Controleer of de levering volledig is (zie fig. A).
4. Controleer of de droogmolen of eventuele delen beschadigd zijn. Is dit het geval, dan mag u de droogmolen niet gebruiken. Neem contact op met de fabrikant; het adres staat vermeld op de garantiekaart.

Levering/Onderdelen

1 Waslijn 2 Waslijn stoppers, 4x 3 Hoofdarm 4 Lichtspanhevel 5 Gereedschap om in te draaien 6 Beschermkap, 2x 7 Deksel van indraai-grondanker 8 Afstandstuk 9 Alu-buis, 18 mm, L 483 mm 10 Indraai-grondanker 11 Beschermhoes 12 Standbuis 13 Sterdelen, 2x 14 Armen, 3x 15 Kinderbeveiliging (fig. B) 16 Bijspanelement (fig. C) 17 Opspansnoer (fig. C) 18 Gaten (fig. G) 19 Inkepingen aan het bovenste sterdeel (fig. B)

Technische gegevens

Type:

30185

Gewicht:

ong. 4,3 kg

Afmetingen van de standbuis (ø):

50 mm

Afmetingen van de droogmolen (ø):

ong. 2,97 m

Afstand tussen geopende armen:

ong. 2,10 m

Maximum draagvermogen van de sterdelen:

100 kg

Artikelnummer:

Veiligheidsinstructies

OPGEPAST: De droogmolen moet voor elk gebruik op schade gecontroleerd worden. Een beschadigde droogmolen mag niet meer gebruikt worden.

Let erop dat de was gelijkmatig opgehangen wordt. Niet bij heftige wind was ophangen! De droogmolen zo plaatsen dat hij vrij kan draaien. Voor het sluiten of opruimen a.u.b. alle knijpers verwijderen, omdat anders de standbuis kan worden beschadigd. Bij het opbergen van de droogmolen een beschermhoes gebruiken, zodat de lijnen niet in de war raken.

Let op! Let er a.u.b. op dat kinderen de droogmolen niet als gymnastiektoestel of carrousel gebruiken. Gevaar in de lijnen verward te raken - dit product is geen

kinderspeelgoed. Na het gebruik de droogmolen sluiten. Het deksel van het grondanker sluiten, wanneer u de droogmolen eruit neemt.

De PE-verpakking is geen kinderspeelgoed - verstikkingsgevaar! De verpakking onmiddellijk na openen in de recyclagebox verwijderen. PE is milieuvriendelijk en niet

giftig. Aandacht! De beschermhoes is geen kinderspeelgoed - uit het bereik van kinderen houden - verstikkingsgevaar!

Slijtage van het opspansnoer voor het openen van de droogmolen

Het opspansnoer 17 is bij alle droogmolens een belangrijk constructiedetail. Het is daarom berekend op een zeer hoog draagvermogen en een zeer lange levensduur. Niettemin kan het in de loop van de levensduur van het toestel noodzakelijk zijn om deze optreklijn te vervangen.

Als aan de buitenkant van de optreklijn geschuurde vezels te zien zijn (rafels van de lijn), moet deze optreklijn zo snel mogelijk worden vervangen door een nieuwe originele optreklijn. Deze is onder vermelding van uw droogmolentype verkrijgbaar rechtstreeks bij ons.

Een kapotte optreklijn kan bij gebruik plotseling breken. Hierbij kunt u bij gebruik in het ergste geval uw evenwicht verliezen.

Slijtage aan de standbuis

Afhankelijk van de bodemsituatie is de zich in het grondanker 10 of grondhuls draaiende standbuis 12 onderhevig aan slijtage. Controleer de standbuis minimaal een keer per jaar op slijtage op de plek waar hij op de grond uit de grondhuls/het grondanker komt.

Hoewel de standbuis berekend is op meervoudige veiligheid, kunnen groeven op deze plaats ertoe leiden dat de standbuis zwakker wordt. Zodra u ziet dat er overal op de standbuis groeven of grote deuken zijn, moet de standbuis zo snel mogelijk worden vervangen door een nieuwe, uitsluitend originele standbuis.

De standbuis heeft te lijden onder sterke groeven of grote deuken die bijvoorbeeld ontstaan als er een grasmaaier of kruiwagen tegen de standbuis botst, en kan omknakken bij wind of sterke belasting aan een kant en mensen aan gevaar blootstellen.

belasting aan een kant en mensen aan gevaar blootstellen.

Een nieuwe standbuis is onder vermelding van het droogmolentype rechtstreeks bij ons verkrijgbaar. U wordt verzocht om ook andere constructieonderdelen zoals bijvoorbeeld katrollen enz. altijd te vervangen door gekeurde originele onderdelen - alleen deze garanderen dat uw droger zonder gevaar functioneert.

Montage van het grondanker

Kies een locatie waar de droogmolen vrij kan draaien. U kunt het grondanker, afhankelijk van de aard van de bodem, in de grond draaien of bevestigen met beton.

1. Verwijder de transportbescherming van het puntje van het indraai-grondanker (zie fig. E).
2. De beschermkappen 6 van het deksel 7 verwijderen.
3. Het deksel in de houder aan het grondanker inhaken 10 totdat het vastklikt (zie fig. D).

Het grondanker indraaien

Het grondanker kan U tot op grondniveau indraaien door middel van het meegeleverde gereedschap 5 en 9.

1. De beide beschermkappen 6 op de uiteinden van de alu-buis 9 (zie fig. F) zetten.
2. Steek de alu-buis 9 door de bovenste opening van het indraai-gereedschap 5.
3. Het afstandstuk 8 in het grondanker 10 zetten en compleet maar onder schuiven (zie fig. D).
4. Het indraai-gereedschap in het grondanker inzetten en draai het grondanker, in de richting van de klok, in de grond, totdat de bovenste rand met de grond gelijk is. Giet indien nodig een kleine hoeveelheid water in het binnenste van het indraai-grondanker, teneinde het indraaien te vergemakkelijken.
5. Het indraai-gereedschap en eventuele aarde uit het grondanker verwijderen.
6. De droogmolen met de standbuis, tot de pijlmarkering op de standbuis 12, in het grondanker steken en controleer met een waterpas de loodrechte stand van de droogmolen (zie fig. F).

U kunt de droogmolen nu gebruiken.

Indraai grondanker met beton fixeren

Wanneer u de droogmolen op een locatie met een zanderige of stenige ondergrond wenst te gebruiken, dan moet u het grondanker in beton fixeren, zodat uw droogmolen stevig staat.

1. Met een spade of schop een gat met een diameter van ongeveer 40 cm en een diepte van 30 cm graven (zie fig. G).
2. Wikkel rond de onderkant van het grondanker 10 krantenpapier zodat de gaten 18 dicht zitten. De gaten vullen zich op deze wijze niet met beton en zorgen later voor de afvoer van water uit het grondanker.
3. Het afstandstuk 8 in het grondanker 10 zetten en kompleet maar onder schuiven (zie fig. D).
4. Het grondanker nu volgens de gebruiksaanwijzingen in beton fixeren. De krant aan de onderkant van het grondanker wordt mee gebetonneerd.
5. De droogmolen met de standbuis, tot de pijlmarkering op de standbuis 12, in het grondanker steken en controleer met een waterpas de loodrechte stand van de droogmolen (zie fig. G).
6. Neem de droogmolen uit het grondanker en wacht totdat het beton volledig is uitgehard.

U kunt de droogmolen nu gebruiken.

Droogmolen gebruiken

Openen van de droogmolen

LET OP! Gevaar voor beschadiging!

Wanneer u de waslijnen te strak spant of de lichtspanhevel met geweld opent, zou u de droogmolen kunnen beschadigen. Beweeg de lichtspanhevel nooit met geweld. Let erop dat de waslijnen van de droogmolen niet te strak gespannen zijn.

1. Maak a.u.b. de 4 armen 3 en 14 uit hun slotpositie 19 los bij het bovenste stergedeelte 13 (zie fig. B).
2. Til de lichtspanhevel 4 omhoog, klap deze naar boven en zet de hevel in de aan de hoofdarm 3 gemonteerde houder in de slotpositie (zie fig. B). Niet gewoon loslaten! Klaar!

ATTENTIE: Er gaat van de hendel in niet-gefixeerde positie een grote spankracht uit – niet gewoon loslaten – gevaar voor verwonding!

Droogmolen sluiten

1. Verwijder alles van de waslijn.
2. Schuif de kinderbeveiliging 15 bij het greepgedeelte van de lichtspanhevel 4 naar boven (zie fig. B).
3. Laat de lichtspanhevel 4 langzaam naar beneden glijden, zonder deze los te laten, totdat deze in een verticale positie staat.

ATTENTIE: Er gaat van de hendel in niet-gefixeerde positie een grote spankracht uit - niet gewoon loslaten - gevaar voor verwonding!

1. Steek de armen 3 en 14 in de inkepingen 19 aan het bovenste sterdeel 13 (zie fig. B).
2. Trek de beschermhoes 11 over de droogmolen als de droogmolen niet in gebruik is of als u de droogmolen wenst op te bergen (zoals beschreven in het hoofdstuk opslag).

De lijnen opnieuw spannen

Wanneer de waslijnen bij een volledig geopende droogmolen sterk doorhangen, kunt u deze door het bijstellen van het opspansnoer bijspannen:

1. Schuif de armen 3 en 14 van de gesloten droogmolen uit hun slotpositie 19 bij het bovenste stergedeelte 13 (zie fig. B), en open de droogmolen.
2. Maak het opspansnoer 17 los uit het bijspanelement 16 (zie fig. C).
3. Hang het opspansnoer met de knoop in een hoger oogje op het bijspanelement. Let er hierbij op dat de droogmolen nu niet te strak gespannen is. Indien nodig moet u de knoop overeenkomstig verzetten.

Opslag

De droogmolen sluiten en de beschermhoes 11 van boven over de droogmolen trekken. De droogmolen uit het grondanker 10 nemen en opslaan in een droge, beschutte en voor kinderen ontoegankelijke plaats. Zorg ervoor dat de droogmolen niet omvallen kan.

Verzorging

Uw kwaliteitsproduct is van weerbestendig materiaal vervaardigd en kan zonder meer met een tuinslang afgespoten worden. De lijnen kunnen met een ietwat vochtig doekje gereinigd worden. Niet met scherpe, ruwe voorwerpen of agressieve reinigingsmiddelen schoonmaken.

Afvalverwijdering

Verpakking weggooien

Gooi de verpakking weg volgens verpakkingstype. Gelieve hiervoor de plaatselijke regels van afval te respecteren.

Droogmolen weggooien

Gooi de droogmolen weg in overeenstemming met de regelgeving in uw land.

Garantie van JUWEL H. Wüster GmbH

Beste klant!

U krijgt 3 jaar garantie op deze droogmolen, vanaf aankoopdatum. In geval van gebreken aan dit product heeft u juridisch afdwingbare rechten tegenover de verkoper van dit product. Deze wettelijke rechten worden niet beperkt door onze hierna volgende vertegenwoordigde garantie.

Garantievoorwaarden

De garantieperiode begint vanaf datum van aankoop. De originele aankoopfactuur goed bijhouden. Dit document is vereist als bewijs van aankoop. Treedt binnen drie jaar, vanaf datum van aankoop, een materiaal- of fabricagefout op aan dit product, zal het product naar ons eigen goeddunken voor u kosteloos vervangen of hersteld worden.

Deze garantie houdt in dat, binnen de driejarige periode, het defecte apparaat en het bewijs van aankoop (factuur) ingediend worden met een korte beschrijving wat het defect is en wanneer het heeft plaatsgevonden.

Indien het defect onder de garantie valt, krijgt u ofwel het herstelde product of een nieuw product van ons. Met de herstelling of vervanging van het product begint geen nieuwe garantieperiode.

Garantietijd en wettelijke eisen op gebreken

De garantieperiode wordt door de vrijwaring niet verlengd. Hetzelfde geldt voor vervangen en herstelde delen. Reeds bij de aankoop bestaande schade en defecten moeten onmiddellijk na het uitpakken gerapporteerd worden. Na de garantieperiode zijn reparaties tegen betaling.

Garantiebepalingen

Het toestel wordt volgens strikte kwaliteitsrichtlijnen nauwkeurig geproduceerd en voor de levering nauwgezet gecontroleerd. De garantie geldt voor materiaal- of fabricagefouten.

Deze garantie dekt geen productonderdelen die onderworpen zijn aan normale slijtage en als slijtagedelen beschouwd worden, zoals bijvoorbeeld de waslijn en de beschermhoes.

Deze garantie vervalt, als het product beschadigd, niet goed gebruikt of onderhouden wordt. Voor een correct gebruik van het product moeten alle instructies vermeld in de gebruiksaanwijzing in acht genomen worden. Doeleinden en acties, die in de gebruiksaanwijzing afgeraden of waarvoor gewaarschuwd worden, moeten absoluut vermeden worden.

Het product is uitsluitend bedoeld voor privégebruik en niet voor commerciële doeleinden. Bij misbruik en onjuiste behandeling, gebruik van geweld en interventies die niet door onze geautoriseerde serviceafdeling zijn uitgevoerd, vervalt de garantie.

Garantie afhandeling

Om te zorgen voor een snelle bewerking van uw verzoek, gelieve de volgende instructies te volgen:

• Voor alle aanvragen dient u de aankoopfactuur en het artikelnummer (IAN 290775) als bewijs van aankoop bereid te houden.
• Het artikelnummer kunt u terugvinden op het naamplaatje, een gravure, op de titelpagina van uw handleiding (linksonder) of als een sticker op de achter- of onderkant.
• Mocht er zich een storing of defect voordoen, dient u in eerste instantie contact op te nemen met de ondervermelde serviceafdeling ofwel per telefoon of per e-mail.
• U kunt een defect product in begeleiding van de aankoopfactuur, met een korte beschrijving wat het defect is en wanneer het heeft plaatsgevonden, kosteloos naar onze serviceafdeling sturen.

Op www.lidl-service.com kunt u deze en veel meer handleidingen, productvideo's en software downloads vinden.

Service

Telefoon: 0049-8821-1679

Vestiging: DUISTLAND
