IAN 290201 - Étendoir à linge AQUAPUR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Séchoir parapluie pour linge
Marque	AquaPur
Modèle	IAN 290201
Dimensions déplié (diamètre)	Environ 295 cm
Distance entre bras ouverts	Environ 210 cm
Diamètre du mât	50 mm
Poids	Environ 3,5 kg
Capacité de charge maximale	150 kg (réparti uniformément)
Matériaux	Aluminium, plastique, corde résistante
Type d'installation	Ancrage au sol (vissage ou bétonnage)
Ouverture	Par corde élévatrice avec palan intégré
Réglage en hauteur	Oui, par crémaillère et manette
Rotation libre	Oui, le mât tourne dans le douille
Fonctions principales	Séchage du linge en extérieur, pliable pour rangement
Entretien et nettoyage	Nettoyage au jet d'eau, pas d'objets pointus ni détergents agressifs
Consignes de sécurité	Vérifier avant usage, répartir le linge uniformément, ne pas utiliser par vent fort, fermer après usage, tenir hors de portée des enfants
Pièces détachées disponibles	Corde élévatrice, mât, housse de protection, autres pièces d'usure
Réparabilité	Remplacement possible des cordes, mât et autres composants par pièces d'origine
Garantie	3 ans à compter de la date d'achat
Informations générales	Usage privé uniquement, non commercial

FOIRE AUX QUESTIONS - IAN 290201 AQUAPUR

Comment installer l'étendoir à linge AquaPur IAN 290201 ?

Choisissez un emplacement dégagé. Vous pouvez visser l'ancrage au sol à l'aide de l'outil fourni ou le bétonner pour une stabilité renforcée. Suivez les étapes décrites dans la notice : retirez les capuchons, encliquetez le couvercle, puis vissez ou bétonnez le support. Insérez le mât jusqu'à la flèche et vérifiez la verticalité avec un niveau à bulle.

Comment ouvrir et fermer le séchoir parapluie ?

Pour ouvrir, tirez lentement la poignée rouge de la corde élévatrice dans le même sens que le bras droit. Le noyau étoilé inférieur coulisse vers le haut et se bloque automatiquement. Pour fermer, retirez tout le linge, pressez la touche de poignée de la pièce étoile inférieure, tirez complètement vers le bas, puis poussez les bras dans les crantages supérieurs jusqu'à encliquetage.

Quelle est la capacité de charge maximale ?

La capacité de charge maximale est de 150 kg, à condition de répartir le linge uniformément sur les quatre bras. Une charge mal répartie ou un vent fort peuvent déséquilibrer l'étendoir.

Puis-je utiliser l'étendoir par temps venteux ?

Non, il est déconseillé d'étendre du linge par vent fort. Le séchoir parapluie doit pouvoir tourner librement et un vent violent pourrait le faire basculer ou endommager le mât.

Comment entretenir le produit ?

Nettoyez-le au jet d'eau. N'utilisez pas d'objets pointus, rugueux ou de détergents agressifs. Vérifiez régulièrement l'état de la corde élévatrice et du mât : remplacez-les en cas d'effilochage ou de cannelures.

Où acheter des pièces de rechange ?

Les pièces de rechange d'origine (corde élévatrice, mât, housse de protection, etc.) sont disponibles directement auprès du fabricant. Mentionnez le type de séchoir (IAN 290201) lors de la commande.

Comment régler la hauteur de l'étendoir ?

Débloquez la manette du noyau étoilé supérieur, déplacez-le sur la crémaillère à la hauteur souhaitée, puis relâchez la manette pour enclencher. Avant d'ouvrir, libérez les bras en les tirant vers l'extérieur.

Que faire si la corde élévatrice s'effiloche ?

Remplacez-la immédiatement par une corde d'origine. Une corde défaillante peut se déchirer soudainement et provoquer une perte d'équilibre, risquant des blessures. Contactez le service après-vente en mentionnant le modèle.

L'étendoir est-il livré avec une housse de protection ?

Oui, une housse de protection est incluse dans la livraison. Elle permet de protéger l'étendoir lors du rangement et d'éviter que les cordes ne s'emmêlent.

Quelle est la durée de la garantie ?

La garantie est de 3 ans à compter de la date d'achat. Elle couvre les vices de matériel et de fabrication, mais pas l'usure normale (corde, housse). Conservez votre ticket de caisse comme justificatif.

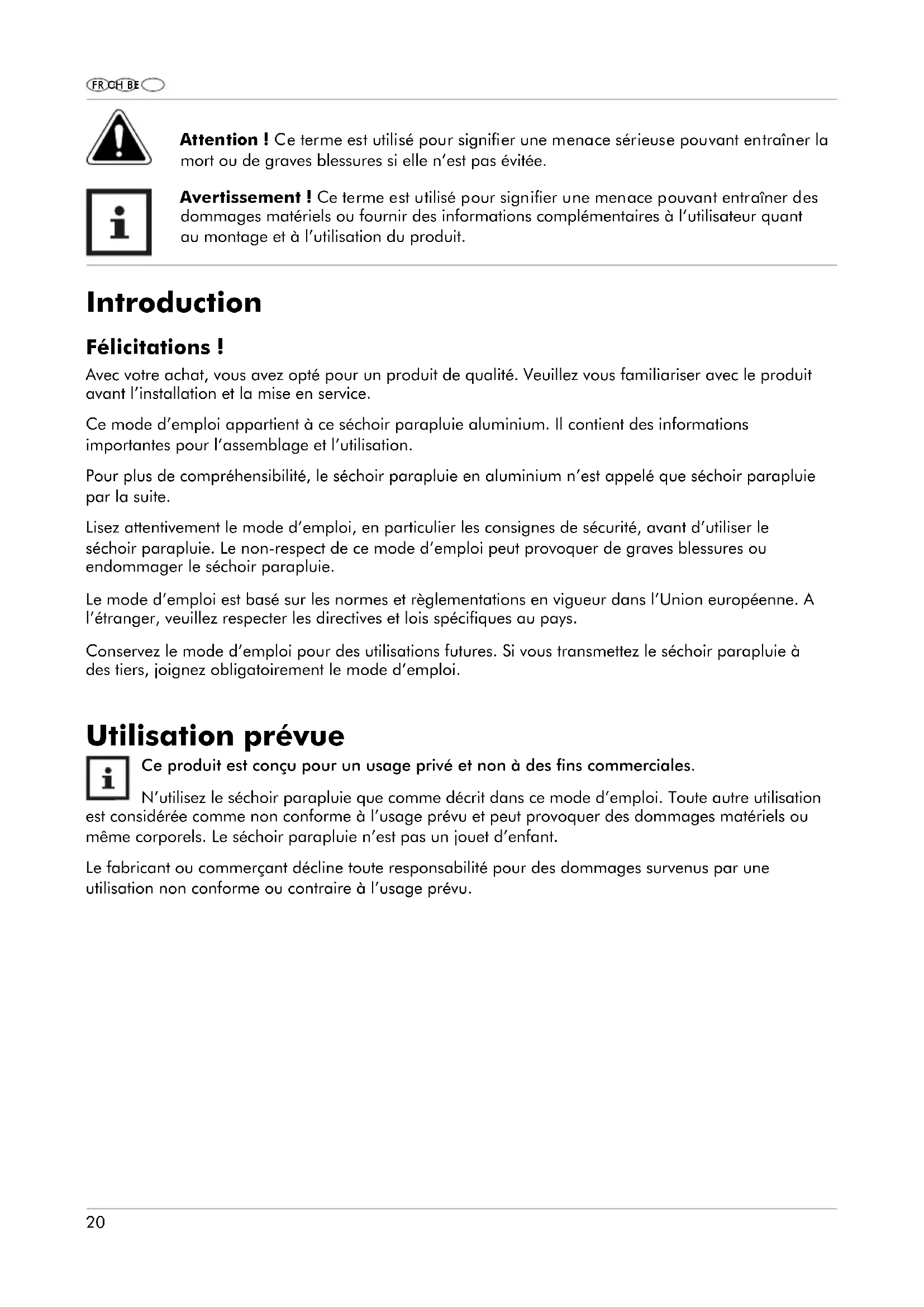

MODE D'EMPLOI IAN 290201 AQUAPUR

Instructions d'utilisation et consignes de sécurité

DEATCH

Attention ! Ce terme est utilisé pour signaler une menace sérieuse pouvant entraîner la mort ou de graves blessures si elle n'est pas évitée.

Avertissement ! Ce terme est utilisé pour signaler une menace pouvant entraîner des dommages matériels ou fournir des informations complémentaires à l'utilisateur quant au montage et à l'utilisation du produit.

Introduction

Félicitations !

Avec votre achat, vous avez opté pour un produit de qualité. Veuillez vous familiariser avec le produit avant l'installation et la mise en service.

Ce mode d'emploi s'applique à ce séchoir parapluie en aluminium. Il contient des informations importantes pour l'assemblage et l'utilisation.

Pour plus de compréhensibilité, le séchoir parapluie en aluminium n'est appelé que séchoir parapluie par la suite.

Lisez attentivement le mode d'emploi, en particulier les consignes de sécurité, avant d'utiliser le séchoir parapluie. Le non-respect de ce mode d'emploi peut provoquer de graves blessures ou endommager le séchoir parapluie.

Le mode d'emploi est basé sur les normes et réglementations en vigueur dans l'Union française. À l'étranger, veuillez respecter les directives et lois spécifiques au pays.

Conservez le mode d'emploi pour des utilisations futures. Si vous transmettez le séchoir parapluie à des tiers, joignez obligatoirement le mode d'emploi.

Utilisation prévue

Ce produit est conçu pour un usage privé et non à des fins commerciales.

N'utilisez le séchoir parapluie que comme décrit dans ce mode d'emploi. Toute autre utilisation est considérée comme non conforme à l'usage prévu et peut provoquer des dommages matériels ou même corporels. Le séchoir parapluie n'est pas un jouet d'enfant.

Le fabricant ou commerçant décline toute responsabilité pour des dommages survenus par une utilisation non conforme ou contraire à l'usage prévu.

Vérifier le séchoir parapluie et le contenu de la livraison

AVIS! Risque d'endommagement!

Vous risquez d'endommager le séchoir parapluie si vous ouvrez l'emballage sans précaution.

N'utilisez pas d'objet pointu pour le déballage.

1. Retirez le séchoir parapluie de l'emballage.
2. Enlevez le matériel d'emballage et tous les films de protection.
3. Vérifiez si la livraison est complète (voir figure A).
4. Vérifiez si le séchoir parapluie ou les différentes pièces présentent des dommages. Si c'est le cas, n'utilisez pas le séchoir parapluie. Adressez-vous au fabricant à l'aide de l'adresse de service indiquée sur la carte de garantie.

Étendue de livraison / Pièces

1 Pinces serre-corde, 4 × 2 Bras, 4 × 3 Outil de vissage 4 Capuchon de protection, 2 × 5 Couvercle d'ancrage au sol 6 Pièce d'écartement 7 Tube en aluminium, 18 mm, L 483 mm 8 Ancrage au sol hélicoïdal 9 Housse de protection 10 Mât 11 Corde élévatrice 12 Noyau étoile, 2 × 13 Poignée à la corde élévatrice (figure B) 14 Crantages au niveau de la pièce étoile supérieure (figure B) 15 Touche de poignée à la pièce en étoile, 2 × (figure B, C) 16 Crémaillère (figure C) 17 Corde à linge (figure D) 18 Trous (figure G)

Données techniques

Type: 30154

Poids: env. 3,5 kg

Dimensions du mât (ø) : 50 mm

Dimensions du séchoir parapluie (ø) : env. 2,95 m

Distance entre les bras ouverts : env. 2,10 m

Capacité de charge : 150 kg

N° d'article : 290201

Consignes de sécurité

ATTENTION : Le séchoir parapluie doit être vérifié pour détecter tout dommage avant chaque utilisation. Un séchoir parapluie endommagé ne peut plus être utilisé.

Veillez à répartir votre linge uniformément sur le séchoir-parapluie. N'étendez pas votre linge par vent fort ! Placez le séchoir-parapluie de façon à ce qu'il puisse tourner librement. Pour éviter d'endommager le mât, veillez à retirer toutes les pinces à linge avant de fermer le séchoir-parapluie. Pour le rangement, il est recommandé d'utiliser une housse de protection pour éviter que les cordes ne s'emmêlent.

Attention : veillez à ce que les enfants n'utilisent pas le séchoir-parapluie comme un

appareil de sport ou un manège, car ils peuvent s'empêtrer dans les cordes et risquer de

s'étouffer ! Ce produit n'est pas un jouet. Fermez le séchoir-parapluie après utilisation. Fermez le couvercle de la douille de sol après avoir retiré le séchoir-parapluie.

L'emballage en plastique (PE) n'est pas un jouet. Risque d'étouffement ! Avec l'ouverture

du produit, jetez immédiatement l'emballage dans la poubelle réservée au plastique.

PE est écologique et non toxique. Attention ! La housse de protection n'est pas un jouet. Elle doit être tenue hors de portée des enfants. Risque d'étouffement !

Usure de la corde élévatrice servant à l'ouverture du séchoir

La corde élévatrice servant à l'ouverture du séchoir parapluie 11 est un élément de

Construction importante pour tous les séchoirs-parapluie. Nous avons par conséquent besoin d'un matériel très résistant, d'une durée de vie optimale. Il peut toutefois s'avérer nécessaire

de changer cette corde élévatrice pendant la durée de vie du séchoir-parapluie. Quand des fibres déchirées commencent à apparaître à l'extérieur de la corde (effilochement de la corde), remplacez la corde élévatrice par une corde originale neuve le plus rapidement possible. Vous pouvez l'obtenir directement chez nous en mentionnant votre type de séchoir-parapluie.

Une corde élévatrice défaillante peut se déchirer soudainement lors de l'utilisation, vous faisant alors dans le pire des cas perdre l'équilibre : risque de blessures.

Usure du mât

Selon la nature du sol, le mât 10 tournant dans la douille de sol 8 peut s'user avec le temps.

Veuillez contrôler au moins une fois par an l'usure du mât à l'endroit où il sort de la douille de sol. Bien que le mât soit fabriqué selon des normes de sécurité très strictes, des cannelures

peuvent apparaître au niveau de la douille et contribuer à affaiblir le mât. Si vous remarquez des cannelures ou de grosses bosses tout autour du mât, remplacez rapidement ce dernier par un mât original neuf.

De profondes cannelures ou grosses bosses, causées par une tondeuse à gazon ou une

brouette par exemple, peuvent affaiblir le mât, qui peut se plier par vent fort ou si le linge n'est

pas étendu uniformément, et ainsi représenter un danger pour les personnes.

Vous obtenez un nouveau mât directement chez nous en mentionnant le type de séchoir-parapluie. Remplacez de même d'autres pièces de construction comme par ex. les poulies et les rivets toujours par des pièces de rechange originales contrôlées. Seules celles-ci assurent le fonctionnement sûr de votre séchoir-parapluie.

Montage de la douille de sol à vis

Choisissez un endroit où le séchoir-parapluie peut tourner librement. Selon la structure du sol, vous pouvez soit visser, soit bétonner la douille de sol à vis.

1. Retirez les capuchons de protection 4 du couvercle 5.
2. Encliquetez le couvercle dans le support de la douille de sol 8 (voir figure E).

Visser la douille de sol

Vous pouvez visser l'ancrage au sol au moyen de l'outil de vissage 3 et 7 fourni au niveau du sol.

1. Fixez les deux capuchons de protection 4 sur les extrémités de la tige de montage aluminium 7 (voir figure F).
2. Fixez le tube de montage aluminium 7 par les ouvertures supérieures du support de montage 3.
3. Mettez la pièce d'écartement 6 dans la douille de sol à vis 8 et enfoncez-la entièrement (voir figure E).
4. Placez l'outil de vissage dans la douille de sol à vis et vissez la douille de sol dans le sens des aiguilles d'une montre jusqu'à ce que le bord soit de niveau avec le sol.
5. Retirez l'outil de vissage et enlevez la terre tombée dans la douille de sol.
6. Placez le séchoir parapluie avec le mât jusqu'à la flèche au mât dans la douille de sol. Avec un niveau à bulle, vérifiez la position verticale du séchoir parapluie (voir figure G).

Vous pouvez maintenant utiliser le séchoir parapluie.

Bétonner la douille de sol à vis

Si vous souhaitez installer le séchoir parapluie à un endroit sableux ou pierreux, bétonnez la douille de sol pour assurer la stabilité.

1. Avec une bêche ou une pelle, creusez un trou d'env. 40 cm de diamètre et une profondeur d'env. 30 cm (voir figure G).
2. Enveloppez l'extrémité inférieure de la douille de sol 8 dans du papier journal pour recouvrir les perçages 18. Les perçages ne sont ainsi pas bétonnés et plus tard l'eau infiltrée peut s'écouler de la douille de sol.
3. Mettez la pièce d'écartement 6 dans la douille de sol à vis 8 et enfoncez-la entièrement (voir figure E).
4. Bétonnez la douille de sol comme indiqué pour votre béton. Le papier journal à l'extrémité inférieure de la douille de sol est également bétonné.
5. Avant que le béton soit dur, placez le séchoir parapluie avec le mât 10 jusqu'à la flèche au mât dans la douille de sol. Avec un niveau à bulle, vérifiez la position verticale du séchoir parapluie (voir figure G).
6. Retirez à nouveau le séchoir parapluie de la douille de sol. Attendez que le béton soit entièrement durci.

Vous pouvez maintenant utiliser le séchoir parapluie.

Utiliser le séchoir parapluie

Réglage de la hauteur

En débloquant sa manette, le noyau étoilé supérieur peut être déplacé sur la crémaillère vers le haut et le bas. Enclenchez-le à la hauteur souhaitée. Avant d'ouvrir l'étendage, libérez les bras en les tirant vers l'extérieur (voir figure B).

Ouverture avec corde élévatrice

L'ouverture du séchoir parapluie se fait sans aucun effort grâce à un palan dans le bras - tirez lentement la poignée rouge attachée à la corde élévatrice dans le même sens que le bras situé à droite, le noyau étoilé inférieur coulisse vers le haut puis se bloque de lui-même dans la crémaillère. Afin de déployer encore plus facilement, vous pouvez coincer la corde dans l'entaille de la poignée de tirage et tirer ainsi jusqu'à ce que le séchoir soit complètement ouvert et la corde d'étendage bien tendue.

Tension de la corde

Si possible, n'ouvrez JAMAIS les pinces serre-corde 1 à l'extrémité des bras - sauf si vous voulez remplacer la corde, et uniquement dans ce cas !

1. Ouvrez le séchoir jusqu'à ce que le noyau étoilé 12 inférieur soit encliqueté dans la crémaillère 16.
2. Répartissez la corde à linge 17 de manière à ce qu'elle reste lâche, si possible régulièrement, sur chacun des 4 côtés, sur tous les tours de corde en tirant légèrement sur la corde (voir figure D).
3. Ouvrez le séchoir parapluie et répartissez la corde, étape par étape, jusqu'à obtenir la position d'utilisation ou jusqu'à ce que le tour de corde extérieur soit bien tendu. Important ! Position d'utilisation : distance entre les noyaux étoilés 30 à 35 cm !

Fermer le séchoir parapluie

1. Retirez tous les objets du fil à linge 17.
2. Desserrez la touche de poignée à la pièce étoile 15 inférieure (voir figure C).
3. Tirez la pièce étoile inférieure de la poignée complètement vers le bas.
4. Poussez les bras 2 dans le crantage 14 au niveau de la pièce étoile supérieure jusqu'à ce qu'ils s'enclenchent (voir figure B).
5. Tirez la housse de protection 9 vers le bas comme décrit au paragraphe « Stockage ».

Stockage

Fermez le séchoir parapluie et placez la housse de protection 9 par le haut sur le séchoir parapluie. Retirez le séchoir parapluie de l'ancrage au sol 8 et entreposez-le dans un endroit sec et à l'abri du vent et non accessible aux enfants. Bloquez le séchoir parapluie afin qu'il ne puisse pas tomber.

Conseils d'entretien

Ce produit de qualité est fabriqué à partir de matériaux résistant aux intempéries.

Vous pouvez le nettoyer au jet d'eau. N'utilisez pas d'objets pointus ou rugueux, ni de détergents agressifs.

Élimination

Élimination de l'emballage

Éliminez l'emballage en fonction des matières. Amenez le papier et le carton au conteneur de vieux papiers et les plastiques au conteneur de matières plastiques.

Élimination du séchoir parapluie

Éliminez le séchoir parapluie conformément aux directives en vigueur dans votre pays.

Vous bénéficiez pour cet appareil d'une garantie de 3 ans à compter de la date d'achat. Si ce produit présente des vices, cette garantie vous donne des droits envers le vendeur de ce produit. Ces droits légaux ne sont pas limités par notre garantie représentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date d'achat. Veuillez conserver avec soin le ticket d'achat original. Ce document est nécessaire comme justificatif d'achat.

Si un vice de matériel ou de fabrication survient au cours des 3 années suivant la date d'achat de ce produit, nous nous engageons soit à réparer le produit gratuitement, soit à le remplacer gratuitement. Ce service de garantie est fourni à la condition que l'appareil défectueux et le ticket d'achat (bon d'achat) nous soient présentés au cours du délai de 3 ans, que le vice nous soit décrit brièvement par écrit et que la date où le vice est survenu nous soit indiquée.

Si le vice est couvert par notre garantie, nous vous fournissons l'appareil réparé ou un nouvel appareil. La réparation ou l'échange du produit ne signifie pas qu'il bénéficie alors d'une nouvelle période de garantie.

Période de garantie et réclamations légales pour défauts

La période de garantie n'est pas prolongée par la couverture de garantie. Ceci est de même valeur pour les pièces échangées et réparées. Les éventuels dommages et vices constatés à l'achat sont à signaler directement après le déballage du produit. Les réparations survenant après la période de garantie sont payantes.

Étendue de la garantie

L'appareil a été fabriqué avec soin conformément à des directives strictes de qualité et contrôlé minutieusement avant la livraison.

La couverture de garantie est valable pour les vices de matériel et de fabrication. Cette garantie ne s'étend pas aux pièces du produit qui sont soumises à une usure normale et qui peuvent donc être considérées comme des pièces d'usure, comme par exemple la corde et la housse de protection.

Cette garantie expire quand le produit a été endommagé, n'est pas utilisé ou entretenu de manière conforme. Afin de garantir une utilisation conforme du produit, il est nécessaire de respecter exactement toutes les instructions mentionnées dans la notice d'utilisation. Il faut absolument tenir compte des buts et modes d'utilisation qui sont déconseillés dans la notice d'utilisation et de ceux que nous conseillons d'éviter à tout prix.

Le produit est uniquement destiné à une utilisation privée et non commerciale. En cas de traitement abusif et non conforme, d'usage de la violence et d'interventions qui n'ont pas été effectuées par notre agence de service après-vente agréée, la garantie expire.

Prise en charge sous garantie

Afin de garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

• Veuillez tenir le ticket de caisse et la référence de l'article (IAN 290201) à disposition à titre de justificatif de l'achat pour toutes les demandes.
• Vous trouvez la référence de l'article sur la plaque signalétique, une gravure, sur la première page de votre notice d'utilisation (en bas à gauche) ou l'autocollant au dos ou en-dessous de l'ordinateur. Si des vices de fonctionnement ou d'autres vices surviennent, veuillez tout d'abord contacter le service après-vente mentionné ci-après au téléphone ou par e-mail.
• Vous pouvez alors envoyer franco de port un produit déterminé comme défaillant en joignant le bon d'achat (ticket de caisse) et en mentionnant le vice constaté et la date où celui-ci est survenu à l'adresse du service après-vente, qui vous a été indiquée.

À l'adresse www.lidl-service.com, vous pouvez télécharger celle-ci et beaucoup d'autres notices d'utilisation, vidéos produit et logiciels.

Service après-vente
