| Producttype | Pneumatische nietmachine |
| Merk | Parkside |
| Model | PDT 40 F4 |
| Afmetingen (L x H x D) | 245 x 237 x 58 mm |
| Gewicht (zonder bevestigingsmiddelen) | 1251 g |
| Type bediening | Perslucht |
| Maximaal toegestane druk | 8 bar |
| Aanbevolen drukbereik | 4 - 7 bar |
| Luchtverbruik per bevestiging | ca. 0,09 l |
| Aanbevolen smeermiddelen | Speciale persluchtolie |
| Laadcapaciteit | 100 stuks |
| Lengte van de nagels | 15 - 50 mm |
| Lengte van de nietjes | 10 - 40 mm |
| Breedte van de nietjes | 5,7 mm |
| Aanbevolen binnendiameter voor de slang | 9 mm |
| Vereiste persluchtkwaliteit | Gezuiverd, olienevel, condensvrij |
| Geluidsdrukniveau (LpA) | 93 dB(A) (K=3 dB) |
| Geluidsvermogensniveau (LWA) | 106 dB(A) |
| Trillingen (ah) | 2,481 m/s² (K=1,5 m/s²) |
| Hoofdfuncties | Nieten en nagelen voor montage- en reparatiewerkzaamheden |
| Onderhoud en reiniging | Regelmatig smeren, reinigen met droge doek, aftappen van waterafscheider |
| Veiligheid | Antiontsteekmechanisme, kinderveiligheid, oog- en gehoorbescherming vereist |
| Reserveonderdelen en repareerbaarheid | Alleen originele reserveonderdelen, reparatie door gekwalificeerde technicus |
| Garantie | 3 jaar |
| Inhoud van de levering | Nietmachine, oliereserve, schroefdraadkoppeling, nagels (1000), nietjes (1000), veiligheidsbril, handleiding |
Veelgestelde vragen - PDT 40 F4 PARKSIDE
Gebruikersvragen over PDT 40 F4 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrische nietmachine in PDF-formaat gratis! Vind uw handleiding PDT 40 F4 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PDT 40 F4 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PDT 40 F4 PARKSIDE
Bedienings- en veiligheidsinstructies
Vertaling van de originele bedieningshandleiding
PL
ZSZYWACZ I GWOZDZIARKA PNEUMATYCZNA
Klap, voordat u begint te lezen, de pagina met afbeeldingen uit en maak u aansluitend vertrouwd met alle functies van dit apparaat.
CZ
NL/BE Vertaling van de originele bedieningshandleiding Pagina 74
CZ Originalni nadv k obsluze Strana 96
Gebruik conform de voorschriften.. 75
Leveringsomvang .75
Uitrusting.. 75
Bijzondere aanwijzingen.. 77
Voorschriften .77
Opmerking.. 78
Veiligheidsinstructies van het nietpistol 78
Bedieningsgevaren.. 80
Aanvullende veiligheidsinstructies voor met perslucht aangedreven apparaten......Pagina 83
Aanvullende veiligheidsinstructies voor het perslucht tacker en spijkerapparaat.....Pagina 84
Aanvullende veiligheidsinstructies voor de beschermende bril. 85
Verklaring van de identificaties van de beschermende bril: .86
Activeringsinrichting.. 86
Activeringssystem.. 86
Aanvullende aanwijzingen voor met perslucht aangedreven nietpistolen.. 87
Origineel toebehoren/originele hulptoestellen.. 88
Voor ingebruikname.. 88
Ingebruikname . 88
Persluchtbron aansluiten.. 88
Magazijn vullen.. 89
Bediening.. 89
Gebruik van het apparaat.. 89
Beklemd geraakte niedjes verwijderen.. 90
Onderhoud .90
Onderhoud door de gebruiker.. 91
Reiniging 91
Milieu-informatie en afvalverwijderingsrichtlijnen.. 91
EU-conformiteitsverklaring.. 92
Aanwijzingen over garantie en afhandelen van de service.. 93
Garantievoorwaarden.. 93
Garantieperiode en wettelijk garantieclaims.. 93
Omvang van de garantie . 93
Afwikkeling in geval van garantie.. 94

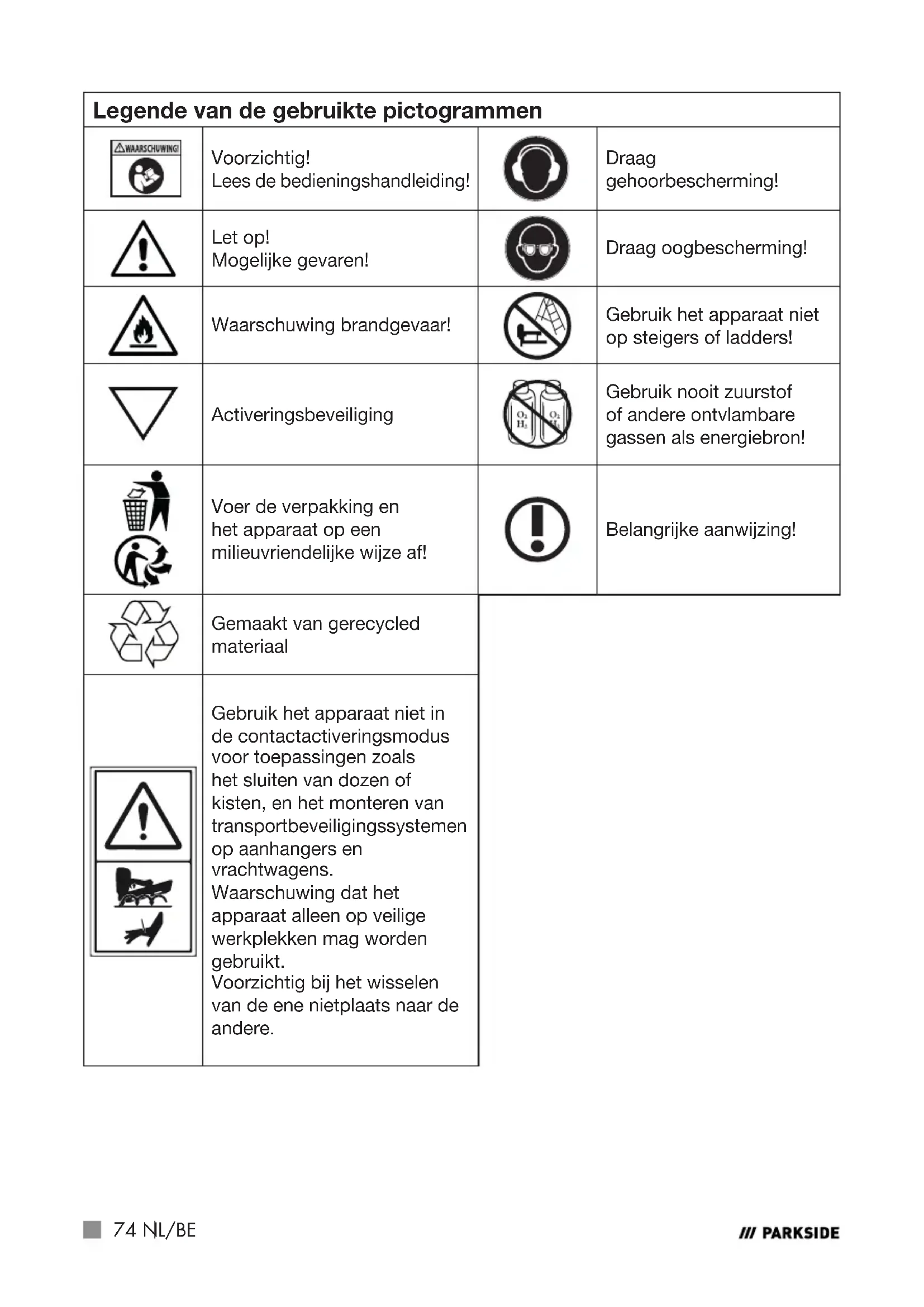

| Legende van de gezrukke pictogrammen | |||
| WAARSCHUING | Voorzichtig! Lees de bedieningshandleiding! | Draag gehoorbescherming! | |
| Let op! Mogelijkke gevaren! | Draag oogbescherming! | ||
| Waarschuwing brandgevaar! | Gebruik het apparaat nicht op steigers of ladders! | ||
| Activeringsbeveiliging | Gebruik nooit zuurstof of andere ontvlambare gassen als energiebron! | ||
| Voer de verpakking en het apparaat op een milieuvriendelijk witje af! | Belangrijke aanwijzing! | ||
| Gemaakt van gerecycled materiaal | |||
| Gebruik het apparaat nicht in de contactiveringsmodus voor toepassingen zoals het sluiten van dozens of kisten, en het monteren van transportbeveiligingssystemen op aanhangers en vrachtwagens. Waarschuwing dat het apparaat alleen op veilige werkplekken mag worden gezruikt. Voorzichtig bij het wisselen van de ene nietplaats�de andere. | |||
PERSLUCHT TACKER EN SPIJKERAPPARAAT PDT 40 F4
Inleiding
Gefeliciteerd met de aanschaf van uwieve apparaat. U hebt daardoor gekozen voor een hoogwaardig product. De gebruiksaanwijzing vormt een onderdeel van dit product. Deze omvat belangrijke aanwijzingen over de veriligheid, het gebruik en de afvalverwijdering. Leer voor het gebruik van het product alle gebruiks- en veriligheidsinstructies kennen. Gebruik het product alleen zoals is beschreiben en voor de vermelde toepassingsgebieden. Overhandig ook alle documenten bij de overdracht van het product aan derden.
- Gebruik conform de voorschriften
Het perslucht tacker en spijkerapparaat is geschikt voor montage- en reparatiewerkzaamheden. Draag geschikte oogbeschering bij alle werkzaamheden.
Voorzichtig! Dit apparaat mag alleen worden gebrukt zoals is vermeld.
Gebruik op harde materialen, zoals steen, metaal, enz., is nicht toegestaan.
Bewaar deze handleiding goed. Overhandig ook alle documentatie bij de overdracht van het product aan derden. Elk gebruik dat afwijk van het gebruik conform de voorschriften, is verboden en is möglichke gevaarlijk. Schade door Niet-inachtneming of verkeerd gebruik worden Niet door de garantie gedekt en valt Niet onder de aansprakelijkheid van de producent. Dit product is Niet geschikt voor commercieel gebruik. Het is alleen geschikt voor huishoudelijk gebruik en vergelijkbare toepassingen. Bij commercieel gebruik vervaft de garantie.
Alleen geinstrueerde personenogensmogen dit apparaat in gebruik nemen.
Buiten het bereik van kinderenhouden!
AANWIJZING:
Het in de volgende tekst gebruikte begrip "product" of "apparaat" heeft betrekking op het perslucht tacker en spijkerapparaat dat in deze gebruiksaanwijzing worden vermeld.
Leveringsomvang
| 1 | perslucht tacker en spijkerapparaat PDT 40 F4 |
| 1 | oliereservoir met speciale persluchtolie |
| 1 | schroefdraadsteeknippel 6,35 mm (¼") (voorgemonteerd) |
| 1 | pakket spijkers, 1000 stks. (15 mm, 25 mm, 40 mm, 50 mm, per 250 stks.) |
| 1 | pakket nichtjes, 1000 stks. (16 mm, 40 mm, per 250 stks. en 25 mm 500 stks.) |
| 1 | beschemende bril |
| 1 | bedieningshandleiding |
Uitrusting
Luchtafvoerkap (draaibaar)
2 Initiator
3 Handgreep
4 Schroefdraadsteeknippel 6,35 mm (1 / 4^ )
5 Afdekkap
6Magazijnhendel
7Magazijn
8 Vulpeilweergave
9 Kartelschroef
10 Activeringsbeveiliging
[1] Mondstuk
12 Kopplaat
13 Snelspanhendel kopplaat
14 Olierereservoir met speciale persluchtolie
15 Beschermende bril
16 Spijkers
17 Nieten
| Afmetingen (b x h x d) | 245x237x58 mm |
| Gewicht (zonder indrijfvoorwerpen) | 1251 g |
| Type activering Perslucht | |
| Maximaal toegelaten druk (werkdruk) | max. 8 bar |
| Aanbevolen drukbereik 4-7 bar | |
| Luchtverbruik afhankelijk van het Nietproces | Ca. 0,09 l |
| Aanbevolen smeermiddel | Speciale persluchtolie |
| Laadcapaciteit 100 stks. | |
| Spijkerlengthes | 15 mm, 20 mm, 25 mm, 30 mm, 32 mm, 35 mm, 38 mm, 40 mm, 45 mm, 50 mm |
| Nietjes-lengte 10-40 mm | |
| Nietjes-breedte 5,7 mm | |
| Aanbevolen slangdiameter (inwendig) | 9 mm |
| Persluchtkwaliteit | Gereinigd, olie verneveld en condensaatvrij |
Geluids- en trillingsgegevens
Meetwaarden berekend volgens EN 12549:1999, EN ISO 4871. Het A-gewogen geluidsdrukni-veau van het apparaat bedraagt
doorgaans:
93 dB(A)
Onzekerheid K = 3 dB L_WA : 106 dB(A) L_pA (op de werkplek): 98,8 dB(A) L_pC : 115,3 dB(C)
Deze waarden zijn karakteristieke parameters van het apparaat en vormen geen weergave van de geluidsontwikkeling op de gebruikslocatie. De geluidsont-wikkeling op de gebruikslocatie is bijv. afhankelijk van de werkkomgeving, het werkstuk, de werkstukplaatsing en het,aantal indrijfprocessen. Overeenkomstig de werkplekomstandigheden en de werkstukvormgeving dienenvt. afzonderlijke maatregelen voor geluidsverminding te worden uitgevoerd, zoals hetplaatsen van werkstukken opgeluideddempende ondergronden, het voorkomen van trillingen van de werkstukken door het spannen of afdekken, instellen van de voor het werkproces vereiste, laagste druk. In bijzondere situatuies is het verplicht om een persoonlijke gehoorbescherming te dragen.
Totale trillingswaarden
Trillingsemissiewaarde a_h = 2,481 ~m / s^2 Onzekerheid K = 1,5 ~m / sec^2
cfm.ISO8662-11:1999
Voor het nielpistool is een trillingskarakteristiek bepaald volgens ISO 8662-11:1999 - Handgereedschap met motoraandrijving - Meting mechanische trillingen aan de handgreep - Nietpistolen (zie Technische gegevens). De waarde is een apparaatspecifieke karakteristik en toont nicht het effect op het hand-arm-systeem bij het gebruik van het apparaat. Een effect op het hand-arm-systeem bij het gebruik van het apparaat is bijv. afhankelijk van de grijkbracht, de aandrukkbracht, de werkrichting, de ingestelde luchtdruk, het werkstuk, de werkstukhouder.
Bijzondere aanwijzingen
Voorschriften
Voor nichtpistolen is de norm DIN EN ISO 11148-13:2018 van kracht "Handgereedschap met Niet-elektrische aandrijving - Veiligheidsinstructies - Deel 13: nichtpistolen". Deze norm bepaalt dat
in nichtpistolen alleen die nichtvoorwerpen mogen worden verwerkt die in de bijbehorende gebruiksaanwijzing zijn vermeld (zie Technische gegevens).
Het nielpstool en de in de gebruiksaanwijzing beschreiben nicht voorwerpen dienen te worden beschouwd als een veiligheidstechnisch system;
■SNelkoppelingen voor de aansluiting op het persluchtnetwork worden gezruikt en deniet-afsluitbare nippel aan het apparaat moet+zijn aangebracht, zodat er na het ontkoppelen geen persluchtmeer aanwezig is;
zurstof of ontvlambare gassen nicht als energiebron voor met perslucht aangedreten nietpistolen mogen worden gezruikt;
nietpistolen alleen op leidingemogen worden aangesloten, waar bij de maximaal toegelaten druk van het apparaat Niet met meer dan 10% kan worden overschreden; bij een hogere druk moet een drukregelklep (reduceerventiel) meteen nageschakeld drukbegrenzingsventiel in de persluchtleiding worden gemonteerd;
voor de reparatie van nichtpistolen alleen reserveonderden mogen worden gezruikt die door de fabrikant of zich gemachtigde persoon zich vermeld;
reparatiewerkzaamheden alleen mogen worden uitgevoerd door
de door de fabrikant gemachtigde persoon of door andere deskundigen met inachtneming van de in de gebruiksaanwijzing opgenomen gegevens.
Opmerking
Een deskundige is degene die vanwege zijn beroepsopleiding en ervaring voldoende kennis heeft op het gebied van nietpistolen en zo verbekend is met de geldende overheids-arbeidsveiligheidsvoorschriften, ongevallenpreventievoorschriften, richtlijnen en algemeen erkende regels van de techniek (bijv. CEN- of CENELEC-normen) dat deze de arbeidsveilige toestand van nietpistolen kan beoordelen.
Houders voor het bevestigen van nietpistolen op een drager, bijv. werkbank, door de fabrikant van de houder zo要去en zijn ontworpen, dat nietpistolen veilig+kunnen worden bevestigd voor het voorziene gebruiksdoel, bijv. gegen beschadiging, verdraaien, verplaatsen.
Bijzondere toepassingen van het nielpstool{kunnen de inachtneming van aanvullende voorschriften en regels vereisen (bijv. werken in de EX-zone).
Veiligheidsinstructies van het nielpistool
Lees alleveiligheidsinstructiesen aanwijzingen.
Lees en begrijp deveiligheidsinstructiesvoordat u het apparaat
aansluit, ontkoppelt, laadt,
gebrukt of onderhoudt, toebehoren wisselt of in de buurt van het apparaat werkt.
Niet opvolgen kan tot ernstig lichamelijk letsel leiden.
Bewaar alle veiligheidsinstrumenties en aanwijzingen voor toekomstig gebruik!
Houd uw vingers uit de buurt van de trekker, wonneer u dit apparaat Niet gebruikt en van de ene werkpositie maar een andere wisselt.
■ Controller telkens voor aanvang van het werk de foultoze werking van de veiligheids- en activeringsinrichtingen, alsmede het vastzitten van alle schroeven en moeren.
Voer geen veranderingen aan het apparaat UIT.
Demonteer of blokkeer geen onderdelen van het nietpistool, zoals een activeringsbeveiliging.
Voer geen "Noodreparaties"uit met ongeschikte middelen.
Het nielpistool dient periodiek en vakkundig te worden onderhonden volgens de gegevens van de fabrikant.
Vermijd elke verzwakking en beschadiging van het apparaat, bijv. door:
inslaan of graveren;
door de fabrikant nicht toegelaten ombouwmaatregelen;
leiden langsmallen die zijn gefabriceerd van hard materiaal, bijv. staal;
latevallen of schuiven over de vloer;
gebruik als hamer;
elk soort extern geweld.
Houd uw vingers uit de buurt van de trekker, wanner u dit apparaat Niet gebruikt en van de ene werkpositie maar een andere wisselt.
Houd lichaamsdelen, zoals handen, benen, enz., uit de buurt van de schietinrichting en zorg ervoor dat het Nietvoorwerp nicht in delen van het lichaam kan binnendringen.
Wonneer u het apparaat gebruikt, wees u er dan van bewust dat het Nietvoorwerp kan terugkaatsen en daardoor letsel kan peroorzaken.
Houd het apparaat stevig vast en bereid u voor op een terugslag.
Gebruik het apparaat nicht, wanner het beschadigd is.
Wees in de omgang met nichtvoorwerpen voorzichtig, met name bij het laden en losers, waar dat de Nietvoorwerpen scherpe punten hebben die letsel konnen veroorzaken.
Onderzoek het apparaat voor gebruik algijd op defecte, verkeerd aangesloten of versleten onderdelen.
Leun nicht te ver maar voren. Gebruik het apparaat alleen op een veilige werkplek. Let.altijd op dat u stevig staat en behoud op elk moment het evenwicht.
Draag alleen handschoenen die een geschikt gevoel en veilige bediening van de trekker en alle verstelinrichtingen bieden.
Alleen technisch opgeleide gebruikers mogen het nietpistool gebruiken.
Verander niets aan het nietpistool. Veranderingen können de efficiency van de veiligheidsmaatregelen verminderen en het risico voor de gebruiker en/of derde vergroten.
Houd derden uit de buurt (wonneer u in een omgeving
werkt waar doorgangsverkeer van personen waarschijnlijk is). Markeer duidelijk uw werkplek.
Richt het apparaat nooit op uzelf of op andereen.
Bedieningsgevaren
Let alkijd op dat u stevig staat en beholdoud op elk moment het evenwicht.
Houd het nielpistool bij het werken zo, dat hoofd en lichaam bij een möglichke terugslag ten gevolge van een storing van de voeding of van hardeplaatsen in het werkstuk nicht gewond können raken.
Los het nielpistool nooit in de vrije ruimte. Daardoor vermijd u een gevaarlijke situatie door rondvliegende Nietvoorwerpen en overbelasting van het apparaat.
Voor het transporteren dient het nielpistool van het persluchtnetwork te worden ontkoppeld, met name wanner u ladders gebruikt of u zich met een ongewone lichaams-housing verplaatst.
Draag het nielpistool op de werkplek alleen aan de hand-greep en Niet met een inge
drukte trekker.
Let op de omstandigheden op de werkplek. Nietvoorwerpen kuren eventueel door dunne werkstukken slaan of bij het werken aan hoeken en randen van werkstukken weglijkden en waarbij Personen in gevaar brengen.
k voor uwpersoonlijkebescherming
geschichte persoonlijke beschermingsmiddelen, zoals gehoor- en oogbescherming. Het dragen van persoonlijke beschermingsmiddelen, zoals stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming, naargelang het type en het gebruik van het nielpistool, vermindert het risico op letsel.
Houd het apparaat correct vast om te kuren reage- ren op normale of plotselinge bewegingen, zoals een terug-slag.
Koppel na gebruik van het nielpistool de persluchttoevoer los van het apparaat en berg het apparaat veilig op door het op zichkant te leggen. Het apparaat mag voor opslag nicht worden neergezet.
Gevaarlijke situations door rondvliegende voorwerpen
Het nielpistool mag nicht zich aangesloten, wanneer zich voorwerpen worden gelost, afstellingen worden uitgevoerd, blokkeringen worden verholpen of toebehoren worden verwisseld.
Let er tijdens het bedrijf op dat de Nietvoorwerpen alsijd correct binnendringen in het materiaal en Niet in de richting van de gebruiker en/of derden worden afgebogen of verkeerd worden geplaatst.
Tijdens het bedrijf kannen brokstukken van het werkstuk of van het bevestigings- of magazijnssystem worden uitgestoten.
- Controller of het apparaat.altijd veilig op het werkstuk aansluit en Niet kan weglijkden.
Draag.altijd een stootvaste oogbescherming met zijkappen tijdens het bedieren van het apparaat.
De gebruiker要去 het risico voor anderen inschatten.
Gevaarlijke situatie door herhaaldebewegingen
Bij het gebruik van het nietpistool gedurende langereperiodes kuren bij de gebruiker klachten optreden in handen,armen, schoulders, de nek of andere lichaamsdelen.
Tijdens het gebruik van het apparaat dient de gebruiker een comfortabele lichaamshouding aan te nemen, ervoor te zorgen dat hij/zij stevig staat en ongemakkelijke lichaamshoudingen of die waar bij hij/zij moeilijk het evenwicht kan bewaren, te vermijden. Tijdens langdurige werkzaamheden dient de gebruiker van lichaamshouding te veranderen, wat kan helpen om ongemakken en vermoeidheid te vermijden.
Wanneer de gebruiker symptomen krijgt, zoals voortdurende of terugkerende klachten, bijn, hartkloppingen, pijnlijke plekken, leuk, doofheid, brandend gevoel of stijfheid, mogen deze waarschuwingssignalen nicht worden genedeerd. De gebruiker要去 een gekwalificeerde bedrijfsarts bezoeken met betrekking tot algemene aktivitelen.
Gevaarlijke situations door toebehoren en verbruiksmaterialiaal
- Ontkoppel het apparaat van de persluchtvoorziening, voordat u toebehoren wisselt of afstelingenuitvoert.
Gebruik uitsluitend toebeho- Gevaarlijke situatuies door stof ren en verbruiksmaterialen en gassen
Gevaarlijke situations op de werkplek
Uitglieden, struikelen en vallen zich de belangrijkste oorzaken voor ongevallen op de werkplek.
Let op gladde oppervlakken die zich ontstaan door het gebruik van het apparaat, en ook op struikelgevaren die zich veroorzaakt door de persluchtslang.
Ga voorzichtig te werk in onbekende omgevingen. Er kuren verborgen risico's op de loer liggen door stroomen andere voedingsleidingen.
Het perslucht-nietpistool is nicht bedoeld voor gebruik in explosieve omgevingen en is Niet geisoleerd gegen het contact met elektrische energie.
Zorg ervoor dat er geen elektrische kabels, gasleidingen, enz. aanwezig zijn, die in geval van beschadiging door het gebruik van het apparaat een gevaar können vormen.
Wanneer het apparaat in een zone worden gebruikt waar staatische stof aanwezig is, kan dit het stof opwervelen en daardoorzaken.
Het perslicht-nietpistool要去 worden gebruikt en onderhouden volgens de in deze gebruiksaanwijzing opgenomen aanbevelingen om de vrijgave van stof en dampentot een minimum te beperken.
De afgezogen lucht moet zo worden afgevoerd dat het opwaaien van stof en stoffige omgevingen tot een minimum wordt beperkt.
Alle inbouwonderdelen en toebehoren van het apparaat die zichen voorzien voor het opvangen, afzuigen of onderdukken van zwevend stof of dampen要去en worden gezruikt en onderhonden volgens de aanwijzingen van de fabrikant.
Adem de uitlaatlucht nicht in. Vermijd dat u uitlaatlucht in de ogen krijgt.
De uitlaatlucht van het apparaat kan water, olie, metalen deeltjes of verontreinigungenuit de compressor bevatten. Dit kan schadelijk zijn voor gezondheid.
Gevaarlijke situations door lawaai
Als u worden bootgesteld aan een hoge geluidssterkte, kan dit leiden tot permanente beperkingen, gehoorverlies en andere problemen, zoalst tinnitus (rinkelen, brommen, fluiten of zoemen in de oren).
Gebruik gehoorbescherming zoals is vereist volgens de arbeits- en gezondheidsvoorschriften.
Het perslucht-nietpistool moet worden gebruikt en onderhonden volgens de in deze gebruiksaanwijzing opgenomen aanbevelingen om een onnodige verhoging van de geluidssterkte te vermiiden.
Gevaarlijke situations doortrillingen
De invloed van trillingen kan schade aan de zenuwen en onderbreking in de bloedsomloop in handen en armenveroorzaken.
Draag warme kleding, wanneeu onder Koude omstandigheden werkt en houd uw handen warm en droog.
Bij doofheid, leuk, pijn en witte verkleuring van de huid van uw vingers of handendient u een gekwalificeerde bedrijfsarts te raadplegen met betrekking tot algemene activiteiten.
Gebruik en onderhoud het apparaat zoals in deze handleiding is aanbevolen om een onnodige verhoging van het trillingsniveau te voorkomen.
Houd het apparaat met een lichte maar stevige grip vast, omdat het risico door trillingen in het algemeen groter is, wanneer de grijpkracht groter is.
Aanvullende veiligheidsinstructies voor met perslucht aangedreven apparaten
Perslucht kan ernstig letsel
veroorzaken.
Wanneer het apparaat nicht worden gebruikt, sluit u.altijd de luchttoevoer en ontkoppelt u het apparaat van de luchttoevoer.
Ontkoppel het apparaat alkijd van de persluchttoevoer, voordat u toebehoren wisselt, afstellingen en/of reparatiesuitvoert en wanner u van de ene maar de andere werkplek gaat.
Houd de vingers uit de buurt van de trekker, wanner het apparaat Niet worden gezruikt en wanner u zich van de ene maar de andere werkpositie verplaatst.
Richt perslucht nooit op uzelf of op iemand anders.
Uitslaande slangen können ernstig letsel veroorzaken. Controller altijd op beschadigde of losse slangen of verbindingen.
Trek of draag een met perslucht aangedreven apparaat nooit aan zich slang.
De maximale bedrijfsdruk bij het gebruik van met perslucht aangedreten apparaten mag nicht worden overschreden.
Met perslucht aangedreten apparaten dienen alleen met perslucht met de meest geringe
druk voor het werkproces te worden gezbruikt om geluiden en trillingen te verminderen en slijtage te minimisieren.
Voorzichtig wanneer met perslucht aangedreten apparaten worden gezruikt, odomat het apparaat koud kan worden, wat de grip en de controle in gevaar brengt.
Aanvullende veiligheidsinstructies voor het perslucht tacker en spijkerapparaat
LETSELGEVAAR!
Overschrijd nooit de maximaal toegelaten
werkdruk van 8 bar. Gebruik voor het instellen van de werkdruk een drukreduceerklep.
LETSELGEVAAR!
Gebruik nooit zuurstof of andere ontvlambare gassen als energiebron.
Houd uw werkomgeving schoon en goed verlicht.
Wanorde en onverlichte werkomgevingen können tot ongevallen leiden.
Houd kinderen en andere personen uit de buurtijdens het
gebruik van het nielpistool. Als u afgeleid raakt, zou u de controle over het apparaat hunnen verliezen.
Let.altijd goed op, let op wat u doet en ga verstandig aan het werk met een nielpstool. Gebruik het nielpstool Niet, wanneru umoe bent of onder invloed bent van drugs, alcohol of geneesmiddelen.Een ogenblick van onoplettendheid tijdens het gebruik van het nielpstool kan leiden tot ernstig letsel.
Vermijd een abnormale lichaamshouding. Zorg dat u stevig staat en behoud op elk moment het evenwicht. Daardoor kunt u het nielpistool in onverwachtete situatuies beter controleren.
Koppel het apparaat los van de persluchtbron voordat u reparations of onderhoudswerkzaamhedenuitvoert of het apparaat vervoert. Laat verse of oude olie nooit in de bodem of de riolering stromen.Dit is verboden! Verzamel oude olie in een geschikte opvangbak om het milieu te ontzien.Breng deze maar uw lokaleinzamelpunt,tankstation of oliehandelaar.
Aanvullende veiligheidsinstructies voor de beschermende bril
Beschermingsmiddelen die aan stoten zijn blootgesteld, moeten worden weggegooiden verrangen.
■ Als de schokbestendigheids-klassen van de lens en het montuur Niet overeenkomen, geldt de lagere klasse voor de totale bescherming.
De beschermende bril is ont-wikkeld voor het gebruik met het perslucht-nietpistool en mag alleen voor+zijn toeassingsbereik worden gebruikt.
De beschermende bril biedt voldoende bescherming gegen deeltjes met een diameter van max. 6mm met een snugheid van max. 45m / s
Vervang de beschemende bril, zodra er beschadigingen of krassen op de glazen zitten.
Wanneer u de beschermende bril verrangt, let er dan op dat u een beschermende bril met bezelfde beschermingseigenschappen gebruikt.
Materialen die in contact met de huid van de drager komen, kunden bij gevoelige personen allergische reacties ver
oorzaken.
gingsniveau van kracht voor het
■ Als er deeltjes op de beschervolledige product.
mende bril neerkomen, kan door het overdragen van stoten voor de drager een gevaar ontstaan, wanner deze een corrigerende bril onder de beschermende bril draagt.
Verklaring van de identificaties van de beschemende bril:
CMC: Identificatie van de certificataeigenaar
16321: Nummer van de EN-testnorm van de beschermende bril
1:Optischeklasse
C: Bescherming gegen stoten met lage energia
1-M: Deze veiligheidsbril is geschikt voor hoofd vorm 1-M.
CE: CE-identificatie
Wanneer de letter T de letter voor de stootintensiteit nicht volgt, mag de oogbescherming alleen bij kamertemperatuur gegen deeltjes van hoge snelheid worden gezruikt. Wanneer de identificaties voor de mechanische sterkte op het draaglichaaam en op het glas Niet overeenkomen, dan is telkens het laagste Mechanische beveili
- Activeringsinrichting
Dit nietpistol wordt door het bedieren van de trekker met de vinger in werkung gesteld. Boven-dien moeten bepaalde nietpistolen met een activeringsbeveiliging zich uitgerust, die een Nietproces pas möglichk maakt, wanneer het mondstuk van het apparaat op een werkstuk is geplaatst. Deze apparaten zich met een op de punt staande driehoek (v.gemarkeerd en mogen zonder efectieve activeringsbeveiliging 10 nicht worden gezbruikt.
Activeringssystem
LETSELGEVAAR!
Gebruik het nicht op steigers of ladders!
Nietpistolen die zijn uitgerust met contactactivering, moeten他们是 gemarkeerd met het symbol "Niet gebruiken vanaf steigers of ladders". Deze希望大家搞清楚，bijvoorbeeld: wonneer het wisselen van de ene zichplaats waar de andere
plaatsvindt via steigers, trappen, ladders of ladderachtige constructies, zoals panlatten, of deze zijn voorzien voor het sluiten van kisten of kratten, voor hetplaatsen van transportzekeringen, bijv. op voertuigen en wagons.
Aanvullende aanwijzingen voor met perslucht aangedreven nietpistolen
LETSELGEVAAR! SteI
het apparaat Niet in bedrijf, wonneer de activeringsbeveiliging ⑩ defect is of is verwijderd. Anders kan letsel het gevolg zich.
Houd bij het losmaken van de slangkoppeling de slang ste-vig in de hand om letsel te ver-mijden, dat wordenveroorzaakt door een terugslaande slang.
Gebruik voor de perslucht-aansluiting beslist een schroefdraadsteeknippel van 1 / 4 en een selnkoppeling.
Kom met uw handen nooit in de buurt van het mondstuk, verwijl het apparaatkaar is voor bedrijf. Anders kan letsel het gevolg�n.
- Controller het apparaat voör ingebruikname op eventuele
schade. Als het apparaat gebreken vertoont, mag het nooit in gebruik worden genomen.
Gebruik geen spitse voorwerpen. Steek nooit spitse en/of metalen voorwerpen in hetapparaat.
Het met perslucht aangedreven nietpistool mag alleen op leidingen worden aangesloten, waar bij is veiliggesteld dat de maximaal toegelaten druk van het apparaat Niet met meer dan 10% kan worden overschreden, bijv. door een in de persluchtleiding ingebouwdedrukregelklep (reduceerventiel) met een nageschakeld of drukbegrenzingsventiel.
Let er bij het gebruik van het met perslucht aangedreven nielpistool op dat de max. druk nicht worden overschreden.
Gebruik het met perslucht aangedretenietpistool alleen met de druk die is vereist voor het betreffende werkproces om onnodig hoge geluidssterktes, verhoogdsIJtage en daardoor ontstane storingen te vermijden.
BRAND- EN EXPLOSIEGE
VAAR! Gebruik nooit water
stof-, zuurstof-, koolzuurgas of ander gas in flessen als energiebron voor dit gereedschap, omdat dit tot een ontploffing en dus tot ernstig letsel kan leiden.
Origineel toebehoren/ originele hulptoestellen
Gebruik alleen toebehoren en hulptoestellen die in de gebruiksaanwijzing zijn vermeld. Het gebruik van andere Nietvoorwerpen of ander toebehoren dan in de gebruiksaanwijzing is vermeld, kan letselgevaar voor u beteken.
Laat uw persluchtapparaat alleen door gekwalificeerd, geschoold personeel en alleen met originele reserveonderdelen repareren. Hier-door wordt garandeert dat de verilgheid van het persluchtapparaat blijft behouden.
- Voor ingebruikname
Lees deze gezebruiksaanwijzing en neem\ deze in acht, voordat u het apparaat in\ gebruik neemt. Het is verplicht om de\ fundamentele veiligheidsmaatregelen op te\ volgen om beschadigingen aan het appa-raat te voorkomen en letsel van de operator\ te vermijden of van andere Personen die in\ de werkomgeving verblijven.
Ingebruikname AANWIJZING: Zet voor elke ingebruikname de meegeleverde beschermende bril op.
Persluchtbron aansluten
AANWIJZING: Het perslucht tacker en spijkerapparaat mag uitsluitend worden gebruikt met gereinigde, olievernevelde perslucht en mag de maximale werkdruk van 8 bar aan het apparaat Niet overschrijden. Voor het regelen van de werkdruk要去 de compressor zijn uitgerust met een drukreduceerklep.
Sluit het apparaat aan op een geschikte persluchtbron.
Druk hiervoordsnelkoppeling van de persluchtslang (niet inbegren) op de schroefdraadsteeknippel van 1 / 4 4 van het perslucht-nietpistol. De vergrendeling gebeurt automatisch.
Sluit het andere uiteinde van de persluchtslang aan op de (filter) -drukreduceerklep op de compressor.
Voor een fouloze werking van het nietpisto! tool is een voldoende hoeveelheid vereist van gefilterde, droge en geoliede perslucht. Als de druk in het leidingnetwork hoger is dan de maximaal toegelaten druk van het nietpistool, dan dient een drukreduceerklep met nageschakeld drukbegrenzingsventiel te worden geinstalleerd.
AANWIJZING: Wanner compressoren perslucht genereren, condenseert de naturulijke luchtvochtigheid en verzamelt deze zich als condenswater in de drukketel en de leidingen. Dit condensaat要去 worden verwijderd door een waterafscheider. Waterafscheiders dienen dagelijks te worden gecontroleerd en EVT. te worden geleegd, odomat anders corrosie in de persluchtinstallatie en in het nielpistool kan
Ingebruikname
ontstaan en slijtage kan stimuleren.
De compressor要去en aanzien van het druk- en aanzuigvermogen (debiet) voldoende+zijn gedimensioneerd voor het te verwachten verbruik. Een te geringe leiding-diameter afhankelijk van de leidinglengte (buizen en slangen) of overbelasting van de compressor leiden tot drukval.
Olievernevelaars dienen dagelijkste worden gecontroleerd en eventueel met de aanbevolen olie (zie Technische gegevens) te worden gezuld. Bij het gebruik van slanglengthes van meer dan 10m is de voorziening van het nielpstool met olie Niet gewaarborgd. Wij adviseren om per werkdag de luchtinlaat van het apparaat te vullen met twee tot vrij druppels van de aanbevolen olie.
Optioneel kan een olievernevelaar ook direct aan het nielpistool worden geinstalleerd.
Gebruik een persluchtslang met een binnendiameter van ten minste 9mm . Anders worden de niedjes/spijkers zeer langzaam resp. met weinig druk uitgeschoten.
Magazijn vullen
Alleen de onder "Technische gegevens" vermelde Nietvoorwerpen mogen worden gebruikt. Voor het vullen van het magazijn houdt u het apparaat zo vast, dat het mondstuk noch op uw eigien lichaam noch op andere Personen is gericht.
Druk de magazijnhendel i en trek de magazijnafdekking tot aan de aanslag terug.
Plaats het betreffende niedmaterialiaal (spijkers, zie afb. D, of nietjes, zie afb. C) in het magazijn 7. De nietjes moeten op de steel van het magazijn 7 worden geplaatst.
Schuif de magazijnafdekking waar voren, totdat deze vergrendelt.
Bediening
Laad het magazijn van het perslucht-nietpistool, zoals in hoofdstuk "Het magazijn vullen" is beschreiben.
Stel met behulp van de drukreduceer-klep de correcte werkdruk in.
Let erop dat u de maximale werkdruk van 8 bar op het apparaat Niet overschrijdt. Een te hoge werkdruk levert geen vermogenswinst op, maar verhoegt slechts het persluchtverbruik en versnelt de slijtage van het apparaat.
Schakel de compressor in.
Laat de compressor een keer zo lang werkken, totdat de maximale keteldruk is bereikt en het apparaat uitschakelt.
Plaats het perslucht-nietpistool op het werkstuk en druk op de trekker 2.
AANWIJZING: Het perslucht tacker en spijkerapparaat is uitgerust met een activeringsinrichting 10. Het nietmaterialiaal verlaat het apparaat pas, wonneer het mondstuk van het perslucht tacker en spijkerapparaat gegen het werkstuk worden gedrukt en detrekker 2 wordt bediend.
- Gebruik van het apparaat
Neem de "Bijzondere aanwijzingen" in\ deze gebruiksaanwijzing in acht. Plaats het\ nietpistol, waarvan de fouloze werkig is\ gecontroleerd, en dat klaar is voor bedrijf,\ op het werkstuk en activeer het.
- Controller of het Nietvoorwerp volgens de voorschriften is ingeschoten.
Als het Nietvoorwerp voor u staat, verhoog dan de luchtdruk met stappen van 0,5 bar.
■ Als het Nietvoorwerp te diep is ingeschoten, verlaag dan de luchtdruk in stappen van 0,5 bar.
Optioneel kunt u het werk versnellen door de trekker 2 ingedrukt te houden.
Plaats het perslucht-nietpistool op het werkstuk.
Druk het apparaat op het werkstuk, totdat het mondstuk dit raakt. Het nietmateriali verlaat het apparaat.
Zolang u de trekk er ingedrukt houdt, verlaat iedere keer wanner het mondstuk 11 het werkstuk raakt, een stuk nietmaterial het apparaat.
Optioneel kunt u het mondstuk van het apparaat ook continu gegen het werkstuk drukken.
Bij iedere bediening van de trekkor verlaat een stuk nietmaterial het apparaat.
U moet er in elk geval voor zorgen dat u telkens met de laagste luchtdruk werkt. Dat levert u drie belangrijke voordelen op:
1) u bespaart energia;
2) u vermindert de geluidssterkte;
3) u vermindert de slijtage van het nielmetool.
Voorkom dat u het nietpistol activeert bij een leeg magazijn. U moet een defect of Niet fouloos werkend nietpistol onmiddelijk van de perslucht afkoppelen en het ter controle aan een deskundige overhandigen. Ontkoppel het apparaat van de persluchtinstallatie en maak het magazijn, indien möglichk, leeg bij langere werkpauzes of aan het einde van het werk. Bescherm persluchtansluitingen van het nietpistol en de leidingen gegen verruiling. Het binnendringen van grof stof, spaanders, zand, enz. leidt tot lekkages en beschadiging van het nietpistol en de koppelingen.
AANWIJZING: Een fijninstelling is boven-dien möglichk met de kartelschroef 9.
Draai de kartelschrod of omlaag om het Nietvoorwerp dieper in het werkstuk te schieten.
Draai de kartelschrof omhoog om het Nietvoorwerp minder diep in het werkstuk te schieten.
Draai de afvoerluchtkap om deuitstromende lucht in de gewensterichting te leiden.
Koppel het apparaat na afloop van het werk los van de compressor.
Beklemd geraakte nichtjes verwijderen
Indien een Nietje/spijker is blijven steken in de magazijnschacht, verwijdert u onmiddelijk de persluchtaanvoerleiding.
Open het magazijn, zoals in hoofdstuk "Magazijn laden" is beschreven.
- Open de kopplaat, door de snelspan-hendel van de kopplaat 13 in de richting van de activeringsbeveiliging 10 te trekken.
Verwijder het beklemd geraakte nietmaterialiaal. Sluit de kopplaat 12, door de snelspanhendel van de kopplaat 13 in de richting van de luchtafvoerkap 1 te trekken.
Sluit het magazijn van het perslucht-nietpistol, zoals in hoofdstuk "Het magazijn laden" is beschreven.
- Onderhoud
LETSELGEVAAR! Het is verplicht om het apparaat van de perslucht-voorziening te ontkoppelen en het magazijn leeg te make, voordat u het reinigt en/of onderhoudt.
- Onderhoud door de gebruiker
Met olievernevelaar smeren:
AANWIJZING: Als zuivering strap na de drukreduceerklep smeert een olievernevelaar het perslucht-nietpistol continu en optimaal. Een olievernevelaar geeft fijne druppeltjes olie af aan de doorstromende lucht en garandeert zo een regelmatige smering.
Installer de olievernevelaar na de (filter)-drukreduceerklep. Steek hiervoor de steenkippel van de olievernevelaar in de snelkoppeling van de (filter)-drukreduceerklep.
Sluit daarna het persluchtapparaat aan op de waarvoor voorziene snelkoppeling.
Handmatig smeren:
AANWIJZING: Als u geen olievernevelaar hebt, dan voert u telkens na het verbruik van circa 5000 stuks nietmaterial een smering UIT.
Breng 1-2 druppels speciale persluchtolie in de schroefdraadsteeknippel 4 van het perslucht-nietpistool aan.
Druk verwolgens enkele keren op detrekker 2.
OPGELET: Gebruik nooit te veel olie, odomat dit anders samen met het nietmaterial het mondstuk kan verlaten en hetwerkstuk eventueel kan beschaden.
Reiniging
Gebruik geen scherpe voorwerpen om het apparaat en de beschermende bril te reinigen. Er mogen geen vloeistoffen in het apparaatterechtkomen. Anders zou het apparaat beschadigd+kennen raken.
Reinig het apparaat en de beschermende bril periodiek. Het Beste is.altijd direct na beeindiging van het werk.
Reinig de behuizing met een droge
doek.
Reinig de beschermende bril met een zachte en droge doek, met een bevochigte of met een met desinfectiemiddel bevochtige doek - gebruik nooit benzine, oplosmiddelen of reinigingsmiddelen die kunststof aantasten.
Bewaar de pneumatische nichtmachine, de veiligheidsbril en de speciale pneumatische olie na elk gebruik in de verpakking om ze te beschermen gegen verontreiniging.
AANWIJZING: Gebruik, reiniging en opslag van de beschermende bril kennende levensduur van ca. 3aar verkorten. Bij bekrast glas of andere zichbare schade dient de beschermende bril onmiddelijk te worden verrangen.
- Milieu-informatie en afvalverwijderingsrichtlijnen
het product incl. toebehoren Niet weg met het huishoudelijk afval, maar via de gemeentelijk inzamelpunten voor recycling van de stoffen.
De verpakking besteht uit milieuvriendelijkke materialen die u via deplaatselijkke recyclingpunterkunt afvoeren.
Let op de markings van de verschillende verpakkingsmaterialen en gooi deze eventueel gesorteerd als afval weg.
De verpakkingsmaterialen zijn gemarkeerd met afkortingen (a) en cijfers (b) met de volgende betekenis:
1-7: Kunststoffen, 20-22: Papier en karton, 80-98: Composieten.
EU-conformiteitsverklaring
Perslucht tacker en spijkerapparaat
Wij,
C. M. C. GmbH Holding
Documentverantwoordelijke:
Joachim Bettinger
Katharina-Loth-Str. 15
D-66386 St. Ingbert
Duitsland
verklaren alleen verantwoordelijk te zijn dat het product
Perslicht tacker en spijkerapparaat
Artikelnummer: 2917
Bouwjaar: 2026/04
IAN:494747_2504
Model: PDT 40 F4
voldoet aan de belangrijke beveiligingsvereisten die in de Europese Richtlijnen
Machinerichtlijn 2006/42/EG
en in de wijzigingen hiervan zijn vastgelegd. De fabrikant is de enige verantwoordelijkke voor het opstellen van de conformiteitsverklaring.
Het bovengenoemde object van de Verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europese Parlement en de Raad d.d. 8 Juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
Voor de conformiteitsbeoordeling is gebruikgemaakt van de volgende geharmoniseerde normen:
EN 12100:2011
EN 11148-13:2019
St. Ingbert, 01-06-2025
C.M.C.GmbH Holding
Katharina-Loth-StraBe 15 66386 St.Ingbert
Tel. +49 6894 99897-50
Fax+49689499897-29
A.J.M
- Kwaliteitswaarborging -
Beschermende bril
Wij,
C. M. C. GmbH Holding
Documentverantwoordelijke:
Joachim Bettinger
Katharina-Loth-Str. 15
D-66386 St. Ingbert
verklaren alleen verantwoordelijk te zijn dat het product
Beschermende bril 026
(CMC 1 C CE/CMC 16321 C 1-M CE)
Bouwjaar: 2026/04
voldoet aan de belangrijke beveiligingsvereisten die in de Europese Richtlijnen
Verordening persoonlijke beschermingsmiddelen (EU)/2016/425
Richtlijn over de algemene productveiligheid 2001/95/EG
en in de wijzigingen hiervan zichn vastgelegd. De fabrikant is de enige verantwoordelijke voor het opstellen van de conformiteitsverklaring.
Voor de conformiteitsbeoordeling is gebruikgemaakt van de volgende geharmoniseerde normen:
ISO 16321-1:2022
De aangemelde certificeringsinstantie ECS GmbH - European Certification Service, Obere Bahnstraße 74, 73431 Aalen, Notified body-number 1833, heeft de EU-typekeuring uitgevoerd en het EU-typekeuringsbewijs C4050.1CMC uitgegeven.
St. Ingbert, 01-06-2025
C.M.C.GmbH Holding Katharina-Loth-StraBe 15 66386 St. Ingbert Tel. +49 6894 99897-50 Fax +49 6894 99897-29 i.A.J.
i. o. Joachim Bettinger - Kwaliteitswaarborging -
Aanwijzingen over garantie er afhandelen van de service
Garantie van C. M. C. GmbH Holding
Geachte klant,
U ontvangt 3aar garantie op dit apparaat vanaf de aankoopdatum. In geval van schade aan dit product kunt u een rechtmatig beroep doeon op de verkoper van het product. Deze wettelijk rechten worden door once hierna vermelde garantie nicht beperkt.
Garantievoorwaarden
De garantietermijn gaat in op de aankoopdatum. Bewaar het originele kassabon zorgvuldig. Dit document geldt als aankoopbewijs. Wanner binnen 3aar na aankoopdatum van dit product een materiaal-of productiefout optreedt, dan zullen wij het product -aar ons oordeel - Gratis repare-ren of verrangen. Deze garantie vereist dat het defecte apparaat binnen 3aar vanaf uw aankoop (kassabon) worden ingediend en er schrifelijk kort worden beschreiben wat het gebrek is en wanner het is opgetreden.
Wanner het defect onder unsere garantie valt, ontvangt u het gerepareerde product of een neue product terug. Door de reparatie of de verwanging van het product begint geen neue garantietermiin.
- Garantiepiode en wettelijke garantieclaims
De garantiperiode worden door de waarborg Niet verlangd. Dit geldt ook voorervangen en gerepareerde onderdelen. Schade en defecten die eventueel al bij de aankoop aanwezig়,要去en onmiddelijk na het uitpakken worden gemeld. Reparaties na afloop van de garantiperiode dienen te worden betaald.
- Omvang van de garantie
Het apparatus wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd enoor levering grondig getest.
De garantie geldt voor materiaal- of productiefouten. De garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden, of op breekbare onderdelen, zoals bijv. schakelaars of dergelijkke onderdelen, die gemaakt zichn van glas. Deze garantie wordt ongeldig, wanner het product ward Beschadigd, Niet correct ward gebruikt of ward onderhoden. Voor een deskundig gebruik van het product dienen alleen de in de originele gebruiksaanwijzing genoemde aanwijzingen strikt in acht te worden genomen. Vermijd absolutut toepassingsdoelen en handelingen die in de originele gebruiksaanwijzing worden afgeraden of waartegen worden gewaarschuwd.
Het product is uitsluitend bestemd voor privegebruik en Niet voor commerciele doel-einden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door een door ons geauthoriseerd servicefiliaal�n uitgevoerd, verwalt de garantie.
- Afwikkeling in geval van garantie
Om een snelle afhandeling van uw reclamatie te waarborgen, dient u de volgende aanwijzingen in acht te nemen:
Houd a.u.b. bij alle vragen de kassabon en het artikelnummer (bijv. IAN) als bewijs voor aankoop binnen handbereik.
Het artikelnummer vindt u op het typeplaatje op het product, een gravure op het product, het titelblad van uw gebruiksaanwijzing (beneden links) of de sticker op dechyter- of onderzijde van het product.
Wanneer er storingen in de werkinq of andere gebreken optreden, dient u eerst Telefonisch of per contactformulier contact met de hierna genoemde serviceafdeling op te nemen.
Een als defect geregisteerd product kunt u dan samen met uw aankoopbewijs (kassabon) en de vermeling over wat het gebrek is en wanner het is opgetreden, voor u franco verzenden aan het u meegedeelde serviceadres.
Op parkside-diy.com kunt u dit en vele andere handboeken bekijken en downloaden. Met deze QR-code gaat urechtstreeks maar parkside-diy.com. Door middel van het invoeren van het articikelnummer (IAN) 494747_2504 komt u terecht bij de gebruiksaanwijzing van uw artikel.
Let erop dat het volgende adres geen serviceadres is. Neem eerst contact op met het hierboven vermelde servicepunt.
Adres:
C. M. C. GmbH Holding
Katharina-Loth-Str., 15
66386 St. Ingbert
Duitsland
