GEBRUIKSAANWIJZING PDT 40 G5 PARKSIDE

Bedienings- en veiligheidsinstrumenties
Vertaling van de originele bedieningshandleiding

DE

ATCH

DRUCKLUFT-TACKER

Klap, voordat u begint te lezen, de pagina met afbeeldingen uit en maak u aansluitend vertrouwd met alle functies van dit apparaat.

DE AT CH

Gebruik conform de voorschriften.. 31
Leveringsomvang.. 31
Uitrusting.. 31
Technische gegevens.. 32

Bijzondere aanwijzingen 33

Voorschriften 33
Opmerking 34

Veiligheidsvoorschriften van het nielpstool 34

Bedrijfsrisico's. 36
Aanvullende veiligheidsvoorschriften voor met perslucht aangedreten apparaten ....... Pagina 40
Aanvullende veiligheidsvoorschriften voor perslucht-nietpistolen.. 41
Aanvullende veiligheidsvoorschriften voor de beschemende bril.. 41
Verklaring van de identificaties van de beschermende bril: 42
Activeringsinrichting.. 42
Activeringssysteme 43
Aanvullende aanwijzingen voor met perslucht aangedreven nietpistolen.. 43
Origineel toebehoren/originele hulptoestellen.. 44

Voor ingebruikname.. 44

Ingebruikname 45

Persluchtbron aansluiten 45
Het magazijn vullen.. 45

Bediening.. 46

Het apparatus gebruiken.. 46
Beklemd geraakte niedjes verwijderen.. 47

Onderhoud 47

Onderhoud door de gebruiker.. 47

Reiniging 48

Milieuaanwijzingen en afvalverwijderingsgegevens.. 48

EU-conformiteitsverklaring 48

Aanwijzingen over garantie en afhandelen van de service Pagina 50

Garantievoorwaarden.. 50
Garantieperiode en wettelijk garantieclaims.. 50
Omvang van de garantie.. 50
Afwikkeling in geval van garantie.. 50

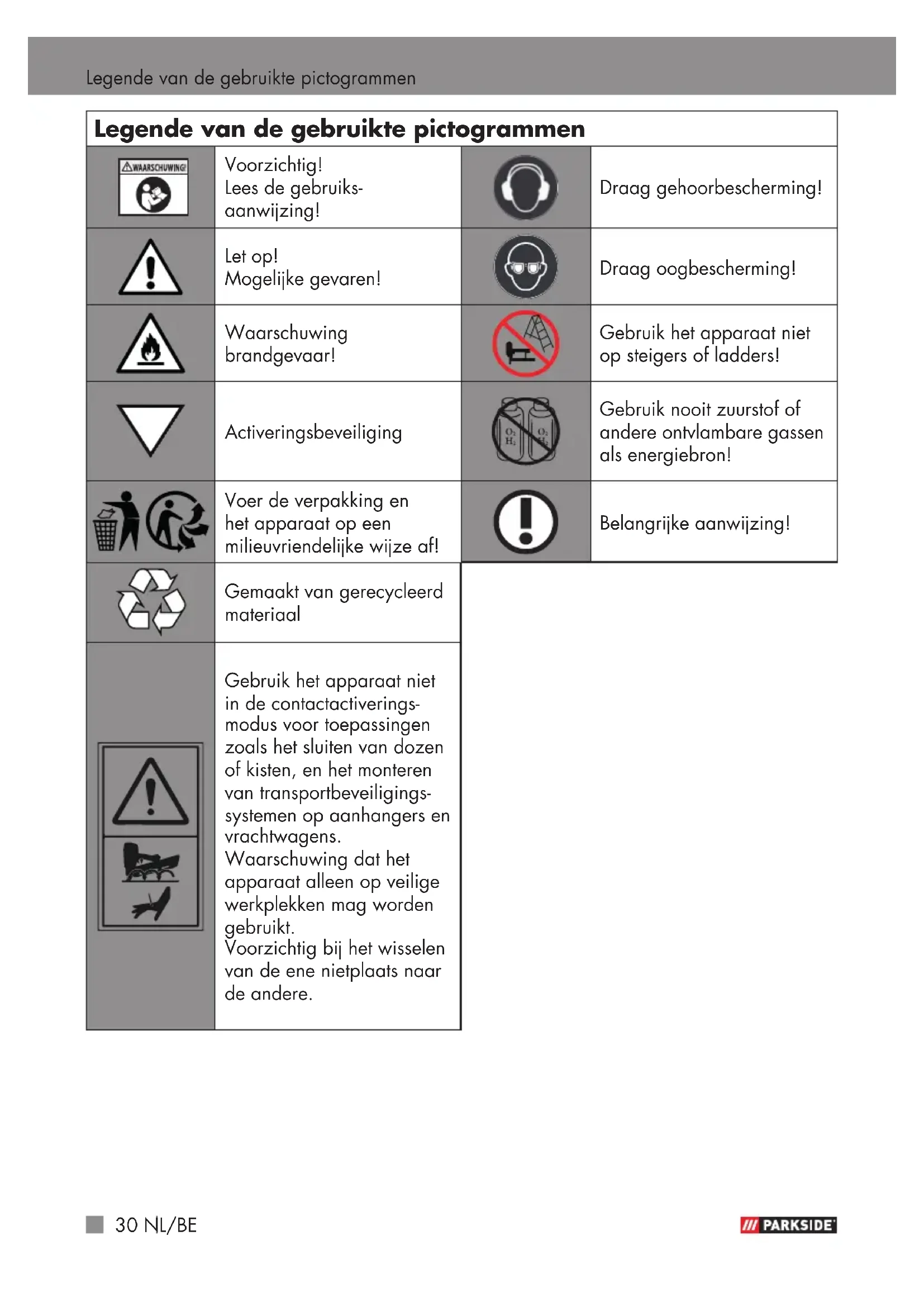

Legendende van de gezruikte pictogrammen
WAARSCHUING	Voorzichtig! Lees de gebruiks-aanwijzing!		Draag gehoorbescherming!
	Let op! Mogelijkke gezaren!		Draag oogbescherming!
	Waarschuwing brandgevaar!		Gebruik het apparaat nicht op steigers of ladders!
	Activeringsbeveiliging		Gebruik nooit zourstof of andere ontv Lambare gassen als energiebron!
	Voer de verpakking en het apparaat op een milieuvriendelijk wijze af!		Belangrijke aanwijzing!
	Gemaakt van gerecycleerd materiaal
	Gebruik het apparaat Niet in de contactiverings-modus voor toepassenzoals het sluiten van dozens of kisten, en het monteren van transportbeveiligings-systemen op aanhangers envrachtwagens. Waarschuwing dat het apparaat alleen op veilige werkplekken mag worden gezruikt. Voorzichtig bij het wisselen van de ene netplaats waar de andere.

PERSLUCHT-SPIJKERPISTOOL PDT 40 G5

- Inleiding

Gefeliciteerd met de aanschaf van uwieve apparaat. U hebt daardoor gekozen voor een hoogwaardig product. De gebruiksaanwijzing vormt een onderdeel van dit product. Deze omvat belangrijke aanwijzingen over de veriligheid, het gebruik en de afvalverwijdering. Leer voor het gebruik van het product alle gebruiks- en verilgheidsinstrumentes kennen. Gebruik het product alleen zoals is beschreiben en voor de vermelde toepassingsgebieden. Overhandig ook alle documenten bij overdracht van het product aan derden.

- Gebruik conform de voorschriften

Het perslucht-spijkerpistol is geschikt voor montage- en reparatiewerkzaamheden. Draag geschikte oogbescherming bij alle werkzaamheden.

Voorzichtig! Dit apparaat mag alleen worden gebrukt zoals is vermeld.

Bewaar deze gebruiksaanwijizing goed. Overhandig ook alle documenten bij overdracht van het product aan derden. Elk gebruik dat afwijk van het gebruik conform de voorschriften, is verboden en is möglichke gevaarlijk. Schade door Niet-inachtneming of verkeerd gebruik, worden Niet door de garantie gedekt en valt Niet onder de aansprakelijkheid van de fabrikant. Dit product is Niet geschikt voor commercieel gebruik. Het is alleen geschikt voor huishoudelijk gebruik en vergelijkbare toepassingen. Bij commercieel gebruik vervalt de garantie.

Alleen geinstrueerde personenmightit gereedschap in gebruikenemen.

Buiten het bereik van kinderen houden!

AANWIJZING:

Het in de volgende tekst gebrukke begrip "product" of "apparaat" heeft betrekking op het perslucht-nietpistol dat in deze gebruiksaanwijzing worden vermeld.

Leveringsomvang

1	perslucht-spijkerpistool PDT 40 G5
1 dragkoffer
1	oliereservoir met speciale persluchtolie
1	schroefdraadsteeknippel, 6,35 mm (¼") (voergemonteerd)
1	pakket spijkers, 1000 stks. (15 mm, 25 mm, 40 mm, 50 mm, per 250 stks.)
1	pakket nieten, 1000 stks. (16 mm, 40 mm, per 250 stks. en 25 mm 500 stks.)

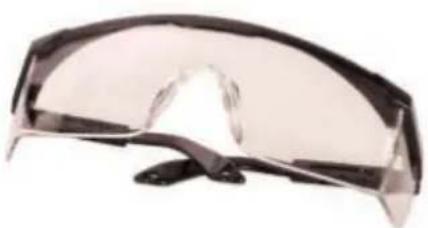

1 beschemende bril
1 gebruiksaanwijzing

- Uitrusting

Luchtafvoerkap (draaibaar)
2 Initiator
3 Handgreep
4 Schroefdraadsteeknippel 6,35 mm (1 / 4^ )

5 Afdekkap
6 Magazijnhendel
Magazijn
8 Vulpeilweergave
9 Kartelschroef
10 Activeringsbeveiliging
11 Mondstuk
12 Kopplaat
13 Snelspanhendel kopplaat
14 Olierereservoir met speciale persluchtolie
15 Beschermende bril
Spijkers
17 Nieten

• Technische gegevens

Afmetingen (b × h × d)	240 × 239 × 57 mm
Gewicht (zonder indrijf-voorwerpen)	1197 g
Type activering Perslucht
Maximaal toegelaten druk (werkdruk)	Max. 8 bar
Aanbevolen drukbereik	4-7 bar
Luchtverbruik afhankelijk van het Nietproces	Ca. 0,09 l
Aanbevolen smeermiddel	Speciale persluchtolie
Laadcapaciteit 100 stks.
Spiijkerlengthes	15 mm, 20 mm, 25 mm, 30 mm, 32 mm, 35 mm, 38 mm, 40 mm, 45 mm, 50 mm
Nietjes-lengte 10-40 mm
Nietjes-breedte 5,7 mm
Aanbevolen slangdiameter (inwendig)	9 mm

Persluchtkwaliteit

Gereinigd, olie verneveld en condensaatvrij

Geluids- en trillingsgegevens

Meetwaarden berekend volgens EN 12549:1999, EN ISO 4871. Het A-gewogen geluidsdrukni-veau van het apparaat bedraagt doorgaans:

Onzekerheid K = 2,5 dB

LwA

L

L PC

Deze waarden zijn karakteristieke parameters van het apparaat en vormen geen weergave van de geluidsontwikkeling op de gebruikslocatie. De geluidsontwikkeling op de gebruikslocatie is bijv. afhankelijk van de werkomgeving, het werkstuk, de werkstukplaatsing en het+aantal indrijfprocessen. Overeenkomstig de werkplekomstandigheden en de werkstukvormgeving dienenvt. afzonderlijke maatregelen voor geluidsverminderinge to worden uitgevoerd, zoals hetplaatsen van werkstukken opgeluideddempende ondergronden, het voorkomen van trillingen van

de werkstukken door het spannen of afdekken, instellen van de voor het werkproces vereiste, laagste druk. In bijzondere situatuies is het verplicht om een persoonlijke gehoorbescherming te dragen.

Totale trillingswaarden

Trillingsemissiewaarde 2

cfm.ISO8662-11:1999

Voor het nietpistol is een trillingskarakteristiek bepaald volgens ISO 8662-11:1999 - Handgereedschap met motoraandrijving - Meting mechanische trillingen aan de handgreep - Nietpistolen (zie Technische gegevens). De waarde is een apparaatspecifieke karakteristiek en toont nicht het effect op het hand-arm-systeem bij het gebruik van het apparaat. Een effect op het hand-arm-systeem bij het gebruik van het apparaat is bijv. afhankelijk van de grijkbracht, de aandrukkbracht, de werkrichting, de ingestelde luchtdruk, het werkstuk, de werkstukhouser.

Bijzondere aanwijzingen

- Voorschriften

Voor nichtpistolen is de norm DIN EN ISO 11148-13:2018 van kracht "Handgereedschap met Niet-elektrische aandrijving - Veiligheidsvoorschriften - Deel 13: Nietpistolen". Deze norm bepaalt dat

in nichtpistolen alleen die niedtvoorwerpen mogen worden verwerkt die in de bijbehorende gebruiksaanwijzing zich vermeld (zie Technische gegevens). Het nichtpistool en de in de gebruiksaanwijzing beschreiben niedtvoorwerpen dienen te worden beschouwd als een veiligheidstechnisch system;

■ snelkoppelingen voor de aansluiting op het perslucht-network worden gezruikt en de Niet-afsluitbare nippel aan het apparaat moet+zijn aangebracht, zodat er na het ontkoppelen geen persluchteer aanwezig is;

zurstof of ontvlambare gassen nicht als energiebron voor met perslucht aangedreten nietpistolen mogen worden gebruikt;

nietpistolen alleen op leidingen mogen worden aangesloten, waar bij de maximaal toegelaten druk van het apparaat Niet met meer dan 10% kan worden overschreden; bij een hogere druk moet een drukregelklep (reduceerventiel) met een nageschakeld drukbegrenzingsventiel in de persluchtleiding worden gemonteerd;

■ voor de reparatie van nichtpistolen alleen reserveonderdelenmogen worden gezruikt diedoor de fabrikant of zinngemachtigde persoon zichvermeld;

reparatiewerkzaamheden alleen mogen worden uitgevoerd door de door de fabrikant gemachtigde person of door andere deskundigen met inachtneming van de in de gebruiksaanwijzing opgenomen gegevens.

Opmerking

Een deskundige is degene die vanwege zijn beroepsoplei ding en ervaring voldoende kennis heeft op het gebied van nietpistolen en zo verbekend is met de geldende overheidsarbeidsveiligheidsvoorschriften,

ongevallenpreventievoorschriften, richtlijnen en algemeen erkende regels van de techniek (bijv. CEN-of CENELEC-normen) dat deze de arbeitsveilige toestand van nietpistolen kan beoordelen.

Houders voor het bevestigen van nietpistolen op een drager, bijv. werkbank, door de fabrikant van de houder zo要去en zichen ontworpen, dat nietpistolen veilig+kunnen worden bevestigd voor het voorziene gebruiksdoel, bijv. gegen beschadiging, verdraaien, verplaatsen.

Bijzondere toepassingen van het nielpstool konnen de inachtneming van aanvullende voorschriften en regels vereisen (bijv. werken in de EX-zone).

Veiligheidsvoorschriften van het nielpistool

Lees alle veriligeidsvoorschriften en aanwijzingen.

Lees en begrijp deveiligheidsvooren voordat u hetaat aansluit, ontkopuadt, gebruikt ofmoudt, toebehoret of in de buurt van

het apparaat werkt. Niet opvolgen kan tot ernstig lichamelijk letsel leiden.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik!

Houd uw vingers uit de buurt van de trekker, wonneer u dit apparaat Niet gebruikt en van de ene werkpositie maar een andere wisselt.
- Controller telkens voor aanvang van het werk de fouloze Working van de veiligheids-en activeringsinrichtingen, alsmede het vastzitten van alle schroeven en moeren.
Voer geen veranderingen aan het apparaatuit.
Demonteer of blokkeer geen onderdelen van het nielpistool, zoals een activeringsbeveiliging.
Voer geen "Noodreparaties"uit met ongeschichte middelen.
Het nielpistool dient periodiek en vakkundig te worden onderhonden volgens de gegevens van de fabrikant.
Vermijd elke verzwakking en beschadiging van het apparaat, bijv. door:

inslaan of graveren;
door de fabrikant nicht toegelaten ombouwmaatregelen;
leiden langsmallen die zijn gefabriceerd van hard materi-aal, bijv. staal;
latevallen of schuiven over de vloer;
gebruik als hamer;
elk soort extern geweld.
Houd uw vingers uit de buurt van de trekker, wanneer u dit apparaat Niet gebruikt en van de ene werkpositie maar een andere wisselt.
Houd lichaamsdelen, zoals handen, benen, enz., uit de buurt van de schietinrichting en zorg ervoor dat het Niet-voorwerp nicht in delen van het lichaam kan binnendringen.
Wonneer u het apparaat gebruikt, wees u er dan van bewust dat het Nietvoorwerp kan terugkaatsen en daardoor letsel kan peroorzaken.
Houd het apparaat stevig vast en bereid u voor op een terugslag.
Gebruik het apparaat nicht, wanner het beschadigd is.
Wees in de omgang met nicht voorwerpen voorzichtig, met name bij het laden en losers, waar de Nietvoorwerpen

Onderzoek het apparaat voor gebruik altijd op defecte, verkeerd aangesloten of versleten onderdelen.
Leun Niet te ver waar voren. Gebruik het apparaat alleen op een veilige werkplek. Let altijd op dat u stevig staat en behoud op elk moment het evenwicht.
Draag alleen handschoenen die een geschickt gevoel en veilige bediening van de trekker en alle verstelinrichtingen bieden.
Alleen technisch opgeleide gebruikers mogen het nietpistool gebruiken.
Verander niets aan het nichtpistool. Veranderingen können de efficiency van de veiligheidsmaatregelen verminderen en het risico voor de gebruiker en/of derde vergroten.
Houd derden uit de buurt (wanneer u in een omgeving werkt waar doorgangsverkeer van personen waarschijnlijk is). Markeer duidelijk uw werkplek.
Richt het apparaat nooit op uzelf of op andereen.

Bedrijsrisico's

Let altijd op dat u stevig staat en behoud op elk moment het evenwicht.
Houd het nielpistool bij het werken zo, dat hoofd en lichaam bij een mogelijk terugslag ten gevolge van een storing van de voeding of van hardeplaatsen in het werkstuk nicht gewond können raken.
Los het nielpistool nooit in de vrije ruimte. Daardoor vermijd u een gevaarlijke situatie door rondvliegende Nietvoorwerpen en overbelasting van het apparaat.
Voor het transporteren dient het nietpistool van het persluchtnetwork te worden ontkoppeld, met name wanner u ladders gebruikt of u zich met een ongewone lichaamshouding verplaatst.
Draag het niedtspistool op de werkplek alleen aan de handgreep en Niet met een ingedrukte trekker.
Let op de omstandigheden op de werkplek. Nietvoorwerpen konnen eventueel slaan door dunne werkstukken of bij het werken aan hoeken en randen van werkstukken weglijden

en waar bij Personen in gevaar brengen.

ik voor.

uw persoonlijke bescherming

geschichte persoonlijke beschermingsmiddelen, zoals gehooren oogbescherming. Het dragen van persoonlijke beschermingsmiddelen, zoals stofmasker, antislip verilgheidschoenen, verilgheidshelm of gehoorbescherming, naarge-lang het type en het gebruik van het nielpistool, vermindert het risico op letsel.

Houd het apparaat correct vast om te kuren reageren op normale of plotselinge bewegingen, zoals een terugslag.

Gevaarlijke situatuies door rondvliegende voorwerpen

Het Nietpistool mag nicht zich aangesloten, wanneer nicht voorwerpen worden gelost, afstellingen worden uitgevoerd, blokkeringen worden verholpen of toebehoren worden verwisseld.
Let er tijdens het bedrijf op dat de Nietvoorwerpen altiid correct binnendringen in het materiaal en nicht in de richting

van de gebruiker en/of derden
worden afgebogen of verkeerd
worden geplaatst.

Tijdens het bedrijf{kunnen brokstukken van het werkstuk of van het bevestigings- of magazijnsystemeem wordenuitgestoten.
- Controller of het apparaat altijd veilig op het werkstuk aansluit en Niet kan wegliiden.
Draag altijd een stootvaste oogbescherming met zijkappen tijdens het bedieren van het apparaat.
De gebruiker要去 het risico voor anderen inschatten.

Gevaarlijke situatie door herhaalde bewegingen

Bij het gebruik van het nietpistool gedurende langereperiodes kuren bij de gebruiker klachten optreden in handen, armen, schoulders, de nek of andere lichaamsdelen.
Tijdens het gebruik van het apparaat dient de gebruiker een comfortabele lichaamshouding aan te nemen, ervoor te zorgen dat hij/zij stevig staat en ongemakkelijke lichaamshoudingen of die waar bij hij/zij moeilijk het evenwicht

kan bewaren, te vermijden. Tijdens langdurige werkzaamheden dient de gebruiker van lichaamshouding te veranderen, wat kan helpen om ongemakken en vermoeidheid te vermijden.

Wanneer de gebruiker symptomen krijgt, zoals voortdurende of terugkerende klachten, pijn, hartkloppingen, pijnlijke plekken, leuk, doofheid, brandend gevoel of stijfheid, mogende ze waarschuwingssignalen nicht worden genegeerd. De gebruiker要去 een gekwalificierde bedrijfsarts bezoeken met betrekking tot algemene activiteiten.

Gevaarlijke situaties door toebehoren en verbruiksmaterialial

Ontkoppel het apparaat van de persluchtvoorziening, voordat u toebehoren wisselt of afstelingenuitvoert.
- Gebruik uitsluitend toebehoren en verbruiksmaterialen met afmetingen en van types die door de fabrikant van het perslucht-nietpistool worden aanbevolen.

Gevaarlijke situatuies op de werkplek

Uitglieden, struikelen en vallen zich de belangrijkste oorzaken voor ongevallen op de werkplek.
Let op gladde oppervlakken die zich ontstaan door het gebruik van het apparaat, en ook op struikelgevaren die zich veroorzaakt door de persluchtslang.
Ga voorzichtig te werk in onbekende omgevingen. Er kan den verborgen risico's op de loer liggen door stroomen andere voedingsleidingen.
Het perslucht-nietpistool is nicht bedoeld voor gebruik in explosieve omgevingen en is Niet geisoleerd gegen het contact met elektrische energia.
Zorg ervoor dat er geen elektrische kabels, gasleidingen, enz. aanwezig zijn, die in geval van beschadiging door het gebruik van het apparaat een gevaar können vormen.

Gevaarlijke situations door stof en gassen

Wonneer het apparaat in een zone worden gebruikt waar

statische stof aanwezig is, kan dit het stof opwervelen en daardoor een gevaar veroorzaken.

Het perslucht-nietpistool moet worden gezruikt en onderhonden volgens de in deze gebruiksaanwijzing opgenomen aanbevelingen om de vrijgave van stof en dampentot een minimum te beperken.
De afgezogen lucht moet zo worden afgevoerd dat het opwaaien van stof en stoffige omgevingen tot een minimum wordt beperkt.
Alle inbouwonderdelen en toebehoren van het apparaat die zich voorzien voor het opvangen, afzuigen of onderdrukken van zwevend stof of dampen要去en worden gebruikt en onderhonden volgens de aanwijzingen van de fabrikant.
Adem de uitlaatlucht nicht in. Vermijd dat u uitlaatlucht in de ogen kriigt.
De uitlaatlucht van het apparaat kan water, olie, metalen deeltjes of verontreinigingenuit de compressor bevatten. Dit kan schadelijk zich voor de gezondheid.

Gevaarlijke situations door geluiden

Als u wordt bootgesteld aan een hoge geluidssterkte, kan dit leiden tot permanente beperkingen, gehoorverlies en andere problemen, zoals tinnitus (rinkelen, brommen, fluiten of zoemen in de oren).
Gebruik gehoorbescherming volgens de aanwijzingen van uw werkgever of zoals is vereist volgens de arbeits- en gezondheidsvoorschriften.
Het perslucht-nietpistool要去 worden gezruikt en onderhonden volgens de in deze gebruiksaanwijzing opgenomen aanbevelingen om een onnodige verhoging van de geluidssterkte te vermijden.

Gevaarlijke situatives door trillingen

De invloed van trillingen kan schade aan de zenuwen en onderbreking in de bloedsomloop in handen en Armenveroorzaken.
Draag warme kleding, wanneeu onder Koude omstandigheden werkten houd uw handen warm en droog.

Bij doofheid,jeuk,pijn en witte verkleuring van de huid van uw vingers of handendient u een gekwalificeerde bedrijfsarts te raadplegen met betrekking tot algemene activiteiten.

Gebruik en onderhoud het apparaat zoals in deze handleiding is aanbevolen om een onnodige verhoging van het trillingsniveau te voorkomen.

Houd het apparaat met een lichte maar stevige grip vast, omdat het risico door trillingen in het algemeen groter is, wanneer de grijpkracht groter is.

- Aanyullende veiligheids-voorschriften voor met perslucht aangedreven apparaten

Perslucht kan ernstig letselveroorzaken.

Wonneer het apparaat nicht worden gebruikt, sluit u alteijd de luchttoevoer en ontkoppelt u het apparaat van de luchttoevoer.
Ontkoppel het apparaat altijd van de persluchttoevoer, voordat u toebehoren wisselt, afstelingen en/of reparaties

uitvoert en wonneer u van de ene maar de andere werkplek.gaat.

Houd de vingers uit de buurt van de trekker, wonneer het apparaat Niet wordt gezruikt en wonneer u zich van de ene maar de andere werkpositie verplaatst.
Richt perslucht nooit op uzelf of op iemand anders.
Uitslaande slangen können ernstig letselveroorzaken. Controleer altijd op beschadigde of losse slangen of verbindingen.
Trek of draag een met perslucht aangedreten apparaat nooit aan zich slang.
De maximale bedrijfsdruk bij het gebruik van met perslucht aangedreten apparaten mag nicht worden overschreden.
Met perslucht aangedreten apparaten dieren alleen met perslucht met de meest geringedruk voor het werkproces te worden gebruikt om geluiden en trillingen te verminderen en slijtage te minimisieren.
Voorzichtig wonneer met perslucht aangedreten apparaten worden gebruikt, sondern het apparaat koud kan worden, wat de grip en de contrôle in gevaar brengt.

Aanvullende veiligheidsvoorschriften voor perslucht-nietpistolen

GEVAAR VOOR

LETSEL! Overschrijd nooit de maximaal toegelaten werkdruk van 8 bar. Gebruik voor het instellen van de werkdruk een drukreduceerklep.

GEVAAR VOOR LETSEL!

Gebruiknooit
zurstof of andere
ontvlambare gassen
als energiebron.

Houd uw werkomgeving schoon en goed verlicht. Wanorde en onverlichte werkomgevingen{kunnen tot ongevallen leiden.
Houd kinderen en andere personen uit de buurtijdens het gebruik van het nielpistool. Als u afgeleid raakt, kurz u de contrôle over het apparaat verliezen.
Let altijd goed op, let op wat u doet en ga verstandig aan het werk met een nielpistool. Gebruik het nielpistool Niet, wanneru umoe bent of onder

invloed bent van drugs, alcohol of geneesmiddelen. Eén ogenblick van onoplettendheid tijdens het gebruik van het nielpistool kan leiden tot ernstig letsel.

Vermijd een abnormale lichaamshouding. Zorg dat u stevig staat en behoud op elk moment het evenwicht. Daardoor kunt u het nielpistool in onverwachtete situatuies beter controleren.

Koppel het apparaat los van de persluchtbron voordat u reparations of onderhoudswerkzaamheden uitvoert of het apparaat vervoert. Laat verse of oude olie nooit in de bodem of de riolering stromen. Dit is verboden! Verzamel oude olie in een geschikte opvangbak om het milieu te ontzien. Breng deze maar uw lokale inzamelpunt, tankstation of oliehandelaar.

Aanvullende veiligheidsvoorschriften voor de beschemende bril

De beschermende bril is ontwikkeld voor het gebruik met het perslucht-nietpistool en mag alleen voor+zijn toepassingsbereik worden gebruikt.

De beschemende bril biedt voldoende bescherming gegen deeltjes met een diameter van max. 6 mm met een snugheid van max. 45 m/sec.
Vervang de beschermende bril, zodra er beschadigingen of krassen op de glazen zitten.
Wanneer u de beschermende bril verrangt, let er dan op dat u een beschermende bril met bezelfde beschermingseigenschappen gebruikt.
Materialen die in contact met de huid van de drager komen, können bij gevoelige personen allergische reacties veroorzaken.
Als er deeltjes op de beschermende bril neerkomen, kan door het overdragen van stoten voor de drager een gevaar ontstaan, wonneer deze een corrigerende bril onder de beschermende bril draagt.
Verklaring van de identificaties van de beschemende bril:

GUOTAI: Identificatie van fabrikant

166: Nummer van de EN-testnorm van de beschermende bril

1: Optische klasse

F:Beschermingtegen stoten met lage energia

AANWIJZING: Indien bescherming gegen deeltjes met een hoge snelheid bij extreme temperaturen is vereist:

De gekozen oogbescherming wordt dan met de letter T direct na de letters voor de botsintensiteit gemarkeerd, dus FT, BT of AT.

Wanneer de letter T de letter voor de botsintensiteit Niet volgt, mag de oogbescherming alleen bij kamertemperatuur gegen deeltjes van hoge snelheid worden gebruikt. Wanneer de identificaties voor de mechanische sterkte op het draaglichaaam en op het glas Niet overeenkomen, dan is telkens het laagste Mechanische beveiligingsniveau van kracht voor het volledige product.

- Activeringsinrichting

Dit Nietpistool wordt door het bedieren van de trekker met de vinger in werkig gesteld.

Bovendien要去en bepaalde Nietpistolen met een activeringsbeveiliging zich uitgerust, die een Nietproces pas möglichk maakt, wanner het mondstuk van het apparaat op een werkstuk is geplaatst. Deze apparaten zich met een op de punt staande driehoek () gemarkeerd en mogen zonder efectieve activeringsbeveiliging 10 nicht worden gebruikt.

- Activeringssystem

GEVAAR VOOR LETSEL! Gebruik het apparaat Niet op steigers of ladders!

Nietpistolen die zijn uitgerust met contactactivering,要去enijken gemarkeerd met het symbool "Niet gebruiken vanaf steigers of ladders".Dezemogen Niet worden gebruikt voor bepaalde toepassingen, bijvoorbeeld: wonneer het wisselen van de ene Nietplaats waar de andere plaatsvindt via steigers,trappen,ladders of ladderachtige constructies, zoals panlatten,of deze zich voorzien voor het sluiten van

kisten of kratten, voor hetplaatsen van transportzekeringen, bijv. op voertuigen en wagons.

• Aanvullende aanwijzingen voor met perslucht aangedretenietpistolen

GEVAAR VOOR LETSEL! Stel het apparaat Niet in bedrijf, wonneer de active-ringsbeveiliging 10 defect is of is verwijderd. Anders kan letsel het gevolg zich.

Houd bij het losmaken van de slangkoppeling de slang stevig in de hand om letsel te vermijden, dat wordenveroorzaakt door een terugslaande slang.

Gebruik voor de perslucht-aansluiting beslist een schroefdraadsteeknippel van 1 / 4'' en een selnkoppeling.

Kom met uw handen nooit in de buurt van het mondstuk, terwijl het apparaat maar is voor bedrijf. Anders kan letsel het gevolg zich.

• Controller het apparaat vóró ingebruikname op eventuele schade. Als het apparaat gebreaken vertoont, mag het nooit in gebruik worden genomen.

Gebruik geen spitse voorwerpen. Steek nooit spitse en/of metalen voorwerpen in het apparaat.
Het met perslucht aangedreven niedtstool mag alleen op leidingen worden aangesloten, waar bij is veiliggesteld dat de maximaal toegelaten druk van het apparaat Niet met meer dan 10% kan worden overschreden, bijv. door een in de persluchtleiding ingebouwdedrukregelklep (reduceerventiel) met een nageschakeld of drukbegrenzingsventiel.
Let er bij het gebruik van het met perslucht aangedreven nietpistol op dat de max. druk nicht worden overschreten.
Gebruik het met perslucht aangedreten nielpistool alleen met de druk die is vereist voor het betreffende werkproces om onnodig hoge geluidssterktes, verhoogde slijtage en daardoor ontstane storingen te vermijden.

! BRAND- EN EXPLOSIEGEVAAR! Gebruik nooit waterstof-, zuurstof-, koolzuurgas of ander gas in flessen als energiebron

voor dit gereedschap,
omdat dit tot een ontploffing en dus tot ernstig letsel
kan leiden.

• Origineel toebehoren/originelle hulptoestellen
• Gebruik alleen toebehoren en hulptoestellen die in de gebruiksaanwijzing zijn vermeld. Het gebruik van andere Nietvoorwerpen of ander toebehoren dan in de gebruiksaanwijzing is vermeld, kan letselgevaar voor u beteken.
  Laat uw persluchtapparaat alleen door gekwalificeerd vakpersoneel en alleen met originele reserveonderdelen repareren. Hierdoor worden garandeert dat de veriligheid van het persluchtapparaat blijf beholdoven.

- Voor ingebruikname

Lees deze gebruiksaanwijzing en neem deze in acht, voordat u het apparaat in gebruik neemt. Het is verplicht om de fundamentele veiligheidsmaatregelen op te volgen om beschadigingen aan het apparaat te voorkomen en letsel van de operator te vermijden of van andere Personen die in de werkomgeving verblijven.

Ingebruikname

AANWIJZING: Zet

voor iedere ingebruikname de meegeleverde beschermende bril op.

Persluchtbron aansluten

AANWIJZING: Het perslucht-nietpistool mag uitsluitend worden gebruikt met gereinigde, olievernevelde perslucht en mag de maximale werkdruk van 8 bar aan het apparaat Niet overschrijden. Voor het regelen van de werkdruk要去 de compressor zichn utgerust met een drukreduceerklep.

Sluit het apparaat aan op een geschikte persluchtbron.
Druk hiervoordne snelkoppeling van de persluchtslang (niet inbegrepen) op de schroefdraadsteeknippel van 1 / 4 van het perslucht-nietpistol. De vergrendeling gebeurt automatisch.
Sluit het andere uiteinde van de persluchtslang aan op de (filter)-drukreduceer-klep op de compressor.

Voor een fouloze werkung van het nielpstool is een voldoende hoeveelheid vereist van gefilterde, droge en geoliede perslucht. Als de druk in het leidingnetworker hoger is dan de maximaal toegelaten druk van het nielpstool, dan dient een drukreduceerklep met nageschakeld drukbegrenzingsventiel te worden geinstalleerd.

AANWIJZING: Wonneer compressoren perslucht genereren, condenseert de naturulijke luchtvochtigheid en verzamelt deze zich als condenswater in de drukketel en de leidingen. Dit condensaat moet worden verwijderd door een waterafscheider. Waterafscheiders dienen dagelijk te worden gecontroleerd en EVT. te worden

geleegd, odomat anders corrosie in de persluchtinstallatie en in het nietpistool kan ontstaan en slijtage kan stimuleren.

De compressor要去 aanzien van het druk- en aanzuigvermogen (debiet) voldoende zijn gedimensioneerd voor het te verwachten verbruik. Een te geringe leiding-diameter afhankelijk van de leidingslengte (buizen en slangen) of overbelasting van de compressor leiden tot drukval.

Olievernevelaars dienen dagelijks te worden gecontroleerd en eventueel met de aanbevolen olie (zie Technische gegevens) te worden gezuld. Bij het gebruik van slangengtes van meer dan 10m is de voorziening van het nielpstool met olie Niet gewaarborgd. Wij adviseren om per werkdag de luchtinlaat van het apparaat te vullen met twee tot vrij druppels van de aanbevolen olie.

Optioneel kan een olievernevelaar ook direct aan het nielpistool worden geinstalleerd.

Gebruik een persluchtslang met een binnendiameter van ten minste 9mm .Anders worden de niedjes/spijkers zeer langzaam resp. met weinig druk uitgeschoten.

- Het magazijn vullen

Alleen de onder "Technische gegevens" vermelde nicht voorwerpen moot worden gebruikt. Voor het vullen van het magazijn houdt u het apparaat zo vast, dat het mondstuk noch op uw eigeng lichaam noch op andere Personen is gericht.

Druk de magazijnhendel en trek de magazijnafdekking tot aan de aanslag terug.
Plaats het betreffende niedmaterial (spijkers, die afb. D, of niedjes, die afb. C) in het magazijn 7. De niedjes要去en op de steel van het magazijn 7 wording geplaatst.

Schuif de magazijnafdekkingaar voren, totdat deze vergrendelt.

Bediening

Laad het magazijn 7 van het perslucht-nietpistol, zoals in hoofdstuk "Het magazijn vullen" is beschreven.
Stel met behulp van de drukreduceerklep de correcte werkdruk in.
Let erop dat u de maximale werkdruk van 8 bar op het apparaat Niet overschrijdt. Een te hoge werkdruk levert geen vermogenswinst op, maar verhoegt slechts het persluchtverbruik en versnelt de slijtage van het apparaat.
Schakel de compressor in.
Laat de compressor een keer zo lang werken, totdat de maximale keteldruk is bereikt en het apparaat uitschakelt.
Plaats het perslucht-nietpistol op het werkstuk en druk op de trekker 2.

AANWIJZING: Het perslucht-nietpistol is uitgerust met een active-ringsinrichting 10. Het niedaterialiaal verlaat het apparaat pas, wanneer het mondstuk van het perslucht-nietpistol gegen het werkstuk worden gedrukt en de trekker 2 wordt bediend.

- Het apparaat gebruiken

Neem de "Bijzondere aanwijzingen" in\ deze gebruiksaanwijzing in acht. Plaats het\ nietpistol, waarvan de fouloze werkig is

gecontroleerd, en dat klaar is voor bedrijf, op het werkstuk en activeer het.

• Controller of het Nietvoorwerp volgens de voorschriften is ingeschoten.
  ■ Als het Nietvoorwerp nicht worden ingeschoten, verhoog dan de luchtdruk met stappen van 0,5 bar.
  ■ Als het Nietvoorwerp te diep is ingeschoten, verlaag dan de luchtdruk in stappen van 0,5 bar.
  Optioneel kunt u het werk versnellen door de trekker 2 ingedrukt te houden.
  Plaats het perslucht-nietpistool op het werkstuk.
  Druk het apparaat op het werkstuk, totdat het mondstuk dit raakt. Het nietmateriali verlaat het apparaat.
  Zolang u de trekker 2 ingedrukt houdt, verlaat iedere keer wonneer het mondstuk 11 het werkstuk raakt, een stuk nietmaterial het apparaat.
  Optioneel kunt u het mondstuk 11 van het apparaat ook continu gegen het werkstuk drukken.
  Bij iedere bediening van de trekker 2 verlaat een stuk niemmaterial het apparatusat.

U moet er in elk geval voor zorgen dat u telkens met de laagste luchtdruk werk. Dat levert u drie belangrijke voordelen op:

1) u bespaart energia;
2) u verminder t de geluidssterkte;
3) u vermindert de slijtage van het nielpistool.

Voorkom dat u het nielpstool activeert bij een leeg magazijn. U moet een defect of nicht foulooswerkend nielpstool onmiddelijk van de perslucht afkoppelen en het ter controle aan een deskundige overhandigen. Ontkoppel het apparaat van de persluchtinstallatie en maak het magazijn, indien mogelijk, leeg bij langere werkpauzes of aan het einde van het werk. Bescherm persluchtaansluitingen van het nielpstool en de leidingen gegen

vervuiling. Het binnendringen van grof stof,
spaanders, zand, enz. leidt tot lekkages
en beschadiging van het nielpistool en de
koppelingen.

AANWIJZING: Een fijninstelling is bovendien möglich met de kartelschroef 9.

Draai de kartelschroef 9 omlaag om het Nietvoorwerp dieper in het werkstuk te schieten.
Draai de kartelschroef omhoog om het Nietvoorwerp minder diep in het werkstuk te schieten.
Draai de afvoerluchtkap 1 om de uitsromende lucht in de gewenste richting te leiden.
Koppel het apparaat na afloop van het werk los van de compressor.

Beklemd geraakte niedjes verwijdenen

• Indien een Nietje/spijker is blijven steken in de magazijnschacht, verwijdert u onmiddelijk de persluchtaanvoerleiding.
  Open het magazijn 7, zoals in hoofdstuk "Magazijn laden" is beschreiben.
• Open de kopplaat 12, door de snelspanhendel van de kopplaat 13 in derichting van de activeringsbeveiliging 10 te trekken.
  Verwijder het beklemd geraakte niedaterialial. Sluit de koplaat 12, door desnelspanhendel van de kopplaat 13 in derichting van de luchtafvoerkap 1 te trekken.
  Sluit het magazijn 7 van het perslucht-nietpistool, zoals in hoofdstuk "Het magazijn laden" is beschreven.

- Onderhoud

GEVAAR VOOR LETSEL! Het is verplicht om het apparaat van de persluchtvoorziening te ontkoppelen en het magazijn leeg te make, voordat u het apparaat reinigt en/of onderhoudt.
- Onderhoud door de gebruiker

Met olievernevelaar smeren:

AANWIJZING: Als zuivering strap na de drukreduceerklep smeert een olievernevelaar het perslucht-nietpistol continu en optimaal. Een olievernevelaar geeft fijn de druppeltjes olie af aan de doorstromende lucht en garandeert zo een regelmatige smering.

• Installer de olievernevelaar na de (filter)-drukreduceerklep. Steek hiervoordste steenkippel van de olievernevelaar inde snelkoppeling van de (filter)-drukreduceerklep.
  Sluit daarna het persluchtapparaat aan op de waarvoor voorziene snelkoppeling.

Handmatig smeren:

AANWIJZING: Als u geen olievernevelaar hebt, dan voert u telkens na het verbruik van circa 5000 stuks nietmaterialaal een smeringuit.

Breng 1-2 druppels speciale persluchtolie in de schroefdraadsteeknippel 4 van het perslucht-nietpistol aan.

Druk verwolgens enkele keren op detrekker 2

OPGELET: Gebruik nooit te veel olie, odomdat dit anders samen met het nietmaterial het mondstuk kan verlaten en het werkstuk eventueel kan beschadigen.

Reiniging

Gebruik geen scherpe voorwerpen om het apparaat en de beschermende bril te reinigen. Er zou geen vloeistoffen in het apparaatterechtkomen. Anders zou het apparaat beschadigd konnen raken.
Reinig het apparaat en de beschermende bril periodiek. Het Beste is altijd direct na beeindiging van het werk.
Reinig de behuizing met een droge doeck. Reinig de beschermende bril met een zachtte en droge doeck, met een bevochtige of met een met desinfectiemiddel bevochtige doeck - gebruik nooit benzine, oplosmiddelen of reinigingsmid-delen die kunststof aantasten.
Berg het perslucht-nietpistool, de beschermende bril en de speciale persluchtolie na elk gebruik op in de meegeleverde draagkoffer om deze gegen verontreinigingen te beschermen.

AANWIJZING: Gebruik, reiniging en opslag van de beschermende bril kennende levensduur van ca. 3aar verkorten. Bijbekrast glas of andere zichtbare schade dient de beschermende bril onmiddelijk te worden verrangen.

- Milieuaanwijzingen en afvalverwijderingsgegevens

Gooi het product incl. toebehoren Niet weg met het huishoudelijk afval, maar via de gemeentelijke inzamelpunten voor recycling van de stoffen.

De verpakking bestaat uit milieuvriendelijkke materialen die u via deplaatselijkke recyclingpunterkunt verwijderen.

EU-conformiteitsverklaring

Perslucht-nietpistol

Wij,

Documentverantwoordelijke:

verklaren alleen verantwoordelijk te zijn voor hetfeit dat het product

Perslucht-nietpistool

Artikelnummer: 2365

Bouwjaar: 2021/33

IAN:354131_2010

Model: PDT 40 G5

voldoet aan de belangrijke beveiligingsvereisten die in de Europese Richtlijnen

Machinerichtlijn 2006/42/EG

De fabrikant is alleen verantwoordelijk voor

Voor de conformiteitsbeoordeling werden gebruik gemaakt van de volgende geharmoniseerde normen:

EN 12100:2010 EN 11148-13:2018

St. Ingbert, 12-1-2021

i. o. Dr. Christian Weyler - Kwaliteitswaarborging -

Beschermende bril

Wij,
C. M. C. GmbH
Documentverantwoordelijke:
Dr. Christian Weyler
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
DUITSLAND
verklaren uit naam van de fabrikant:
Taizhou Guotai Safety
Equipment Manufacturing Co., Ltd.
Yilida Road, Hengjie Town,
Luqiao District
Taizhou City
318056 ZHEJIANG CHINA,
dat het product

Beschermende bril 026 (GUOTAI 1 F CE/GUOTAI 166 F CE)

Bouwjaar: 2021/33

voldoet aan de belangrijke beveiligingsvereisten die in de Europese Richtlijnen

Persoonlijke beschermings-middelendecreet (EU)/2016/425

Richtlijn over de algemene productveiligheid 2001/95/EG

en in de wijzigingen hiervan zich vastgelegd. De fabrikant is alleen verantwoordelijk voor het opstellen van de conformiteitsverklaring.

Voor de conformiteitsbeoordeling werden gebruik gemaakt van de volgende geharmoniseerde normen:

DIN EN 166:2002-4 De aangemelde certificeringsinstantie DIN CERTCO Gesellschaft fur Konformitatsbewertung mbH, Alboinstrasse 56, 12103 Berlin, Notified body-number 0196, heeft de EU-typekeuring uitgevoerd en het EU-typekeuringsbewijs C4491GUOTAI/R3 uitgegeven.

St. Ingbert, 12-1-2021

i. o. Dr. Christian Weyler - Kwaliteitswaarborging -

- Aanwijzingenovergarantie en afhandelen van de service

Garantie van Creative Marketing & Consulting GmbH

Geachte klant, U ontvangt 3aar garantie op dit apparaat vanaf de aankoopdatum. In geval van schade aan dit product kunt u een rechtmatig beroep doen op de verkoper van het product. Deze wettelijk rechten worden door once hierna vermelde garantie nicht beperkt.

Garantievoorwaarden

De garantietermiin gaat in op de aankoopdatum. Bewaar het originele kassabon zorgvuldig. Dit document geldt als aankoopbewijs. Wanner binnen 3aar na aankoopdatum van dit product een materiaal- of productiefout optreedt, dan zullen wij het product -aar ons oordeel - Gratis repareren of verrangen. Deze garantie vereist dat het defekte apparaat binnen 3aar vanaf uw aankoop (kassabon) wordt ingediend en er schriftelijk kort worden beschreiben wat het gebrek is en wanner het is opgetreden.

Wanneer het defect onder onsze garantie valt, ontvangt u het gerepareerde product of een新产品 terug. Door de reparatie of de verwanging van het product begint geen新产品 garantietermiin.

- Garantiepiode en wettelijkkegarantieclaims

De garantieperiode worden door de waarborg Niet verlangd. Dit geldt ook voor verwangen en gerepareerde onderdelen. Schade en defecten die eventueel al bij de aankoop aanwezig zijn,要去en onmiddelijk na het uitpakken worden gemeld.

Reparaties na afloop van de garantieperi-ode dienen te worden betaald.

- Omvang van de garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduerd en voor levering grondig getest.

De garantie geldt voor materiaal- of productiefouten. De garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden, of op breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zijn van glas. Deze garantie wordt ongeldig, wanner het product ward beschadigd, Niet correct ward gebruikt of ward onderhouden. Voor een deskundig gebruik van het product dienen alleen de in de originele gebruiksaanwijzing genoemde aanwijzingen strikt in acht te worden genomen. Vermijd absoluut toepassingsdoelen en handelingen die in de originele gebruiksaanwijzing worden afgeraden of waartegen worden gewaarschuwd.

Het product is uitsluitend bestemd voor privilegebruik en Niet voor commerciele doeleinden. Bij verkeerd bruuk en ondeskundige behandeling, bij bruuk van geweld en bij reparaties die Niet door een door ons geauthoriseerd servicefilariaal zich uitgevoerd, vervalt de garantie.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamationte waarborgen, dient u de volgende aanwijzingen in ache te nemen: Houd a.u.b. bij alle vragen de kassabon en het artikelnummer (bijv.IAN) als bewijs voor aankoop binnen handbereik. Het artikelnummer vindt u op het typeplaatje, een gravure, het titelblad van uw gebruiksaanwijzing (beneden links) of de sticker op de

achter- of onderzijde. Wanner er storingen in de werking of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de hierna genoemde serviceafdeling opte nemen.

Een als defect geregisteerd product kut u dan samen met uw aankoopbewijs (kassabon) en de vermeling over wat het gebrek is en wonneer het is opgetreden, voor u franco verzenden aan het u meegedeelde serviceadres.

AANWIJZING:

Op www.lidl-service.com kunt u deze en nog vele andere handboeken, productvideo's en software downloaden.

Met deze QR-code kommt u direct op de Lidl-Service-page (www.lidl-service.com)terecht en kunt u uw gebruiksaanwijzing openen door het artikelnummer (IAN) 354131 in te voeren.

Let erop dat het volgende adres geen serviceadres is. Neem eerst contact op met het hierboven vermelde servicepunt.

Adres:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

DUITSLAND
