GEBRUIKSAANWIJZING XLED Slim S STEINEL

1. Over dit document 3
2. Algemene veiligheidsvoorschriften 3
3. Beschrijving van het apparaat 4
4. Elektrische aansluiting 9
5. Montage 10
6. Werking 21
7. Onderhoud en verzorging 23
8. Verwijdersen 24
9. Conformiteitsverklaring 24
10. Fabrieksgarantie 25
11. Technische gegevens 26
12. Verhelpen van storingen 27
13. Juridische informatie 28

1. Over dit document

• Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met unsere toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang zijn voorbehonden.

Waarschuwing voor gevaar!

Waarschuwing voor risico's door elektriciteit!

Waarschuwing voor risico's door water!

2. Algemene verilgheidsvoorschriften

Gevaar door nicht naleving van de gebruiks-aanwijzing!

Deze gebruiksaanwijzing bevat belongingsrijke informatatie inzake een veilige omgang met het apparaat. Er worden in het bijzonder gewezen op möglichke risico's. IndienDEXE informatie Niet worden nageleefd, kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.
  Veiligheidsvoorschriften naleven.
  Toegankelijk bewaren.

• Door de omgang met elektrische stroom{kunnen gevaarlijke situatuies ontstaan. Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• Werkzaamheden aan de netspanning mogen uitsluitend door gekwalificeerd vakpersoneel worden uitgevoerd.

• De nationale installmentevoorschriften en aansluitvoorwaarden要去en worden nageleefd (bijv. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door eenvakbedrijf worden uitgevoerd.

3. Beschrijving van het apparatus

Gebruik volgens de voorschriften

• Led-spot met infrarood-bewegingssensor.
• Wandmontage binnen en buiten.

Ondoelmatig gebruik

• De led-spot kan nicht worden gedimd.

Niet dimbaar

Functieprincipe

• De infraroodsensor registreert de warmtestraling van bewegende lichamen (bijv. mensen, dieren). De zo geregisteerde warmtestraling worden elektronisch omgezet en schakelt hierdoor de led-spot automatisch in.
• De veiligste bewegingsregistratie ontstaat bij apparaat-montage+zijdelings op de looprichting.
• Het bereik van de bewegingsregistratie is beperkt als errecht op de sensor af gelopen worden.
• Door hindernissen (bijv. bomen, muren of ruiten) kan de bewegingsregistratie gehinderd worden of zichs onmogelijk+zijn.
• Plotselinge temperatuurschommelingen door weersin-vloeden worden nicht anderscheiden van warmtebronnen.

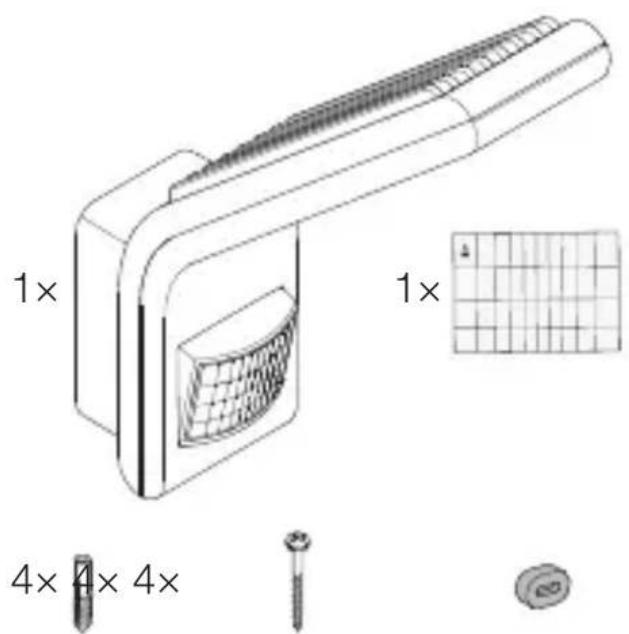

Bij de levering inbegrepen

3.1

• 1 led-spot
  -1 afdekfolie
• 4 pluggen
• 4 schroeven
• 4 afstandholders
• 1 veiligheidsinformatieblad (A)
• 1 Quick-Start-Guide (B)

Afmetingen product

3.2

Overzicht apparatus

3.3

A Spotkop (led)
B Koellichaam
C Wandhouser met steekklem
D Sensorunit

3.4

E Schemerinstelling
F Tijdinstelling

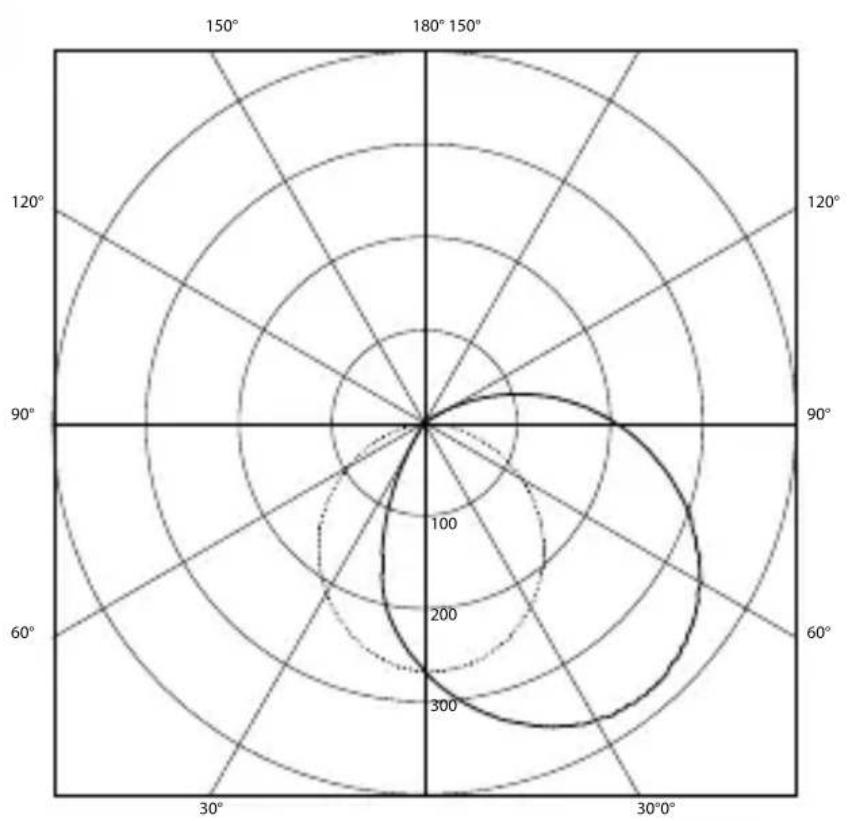

Lichtverdelingscurve
3.5

4. Elektrische aansluiting

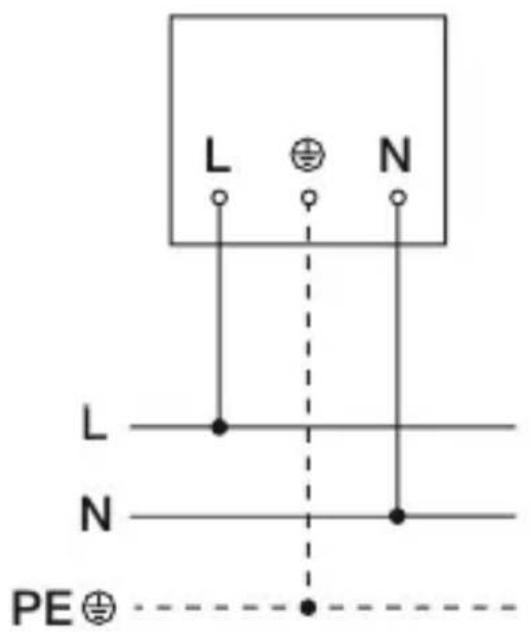

Schakelschema

4.1

De stroomtoevoer besteht uit een 3-polige kabel:

L = fase (meestal zwart, bruin of grijs)

N = nuldraad (meestal blauw)

PE = aarde (groen/geel)

Het apparaat kan ook elektrisch worden aangesloten darüber een netschakelaar, indien gewaarborgd is dat de netschakelaar continu is ingeschakeld.

Delichtbron van deze lamp kan nicht worden verrangen.

Mocht het noodzakelijk worden om die te verrangen (bijv. aan het einde van zijn levensduur), dan要去 de complete lamp worden verrangen.

5. Montage

Gevaar door elektrische stroom!

Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zichs de dood tot gevolg hebben.

• De stroom uitschakelen en de spanningstoevoer onderbreken.
• Controller m.b.v. een spanningstester dat er geen spanning op staat.
  Zorg ervoor dat de spanningstoevaor onderbroken blijft.

Gevaar voor beschadigingen!

Het verwisselen van de kabels kan kortsluiting tot gevolg hebben.

• Identificier de aansluitkabels.
• Aansluitkabels correct verbinden.

Montagevoorbereiding

• Alle onderdelen controleren op beschadigingen. Neem het product bij beschadigingen nicht in gebruik.
• Geschekte montageplaatens kiezen.

-Houd rekening met het bereik.
—Houd rekening met de bewegingsregistratie.
-Trillingsvrij.
-Registratiebereik vrij van hindernissen.
-Niet in een explosieve omgeving monteren.
-Niet oplicht ontvlambare oppervlakken monteren.
-Niet vanaf korte afstand in delichtbron{kunnen kijkken (< 30~cm)
-Minimaal 50 cm van andere led-spots verwijderd.

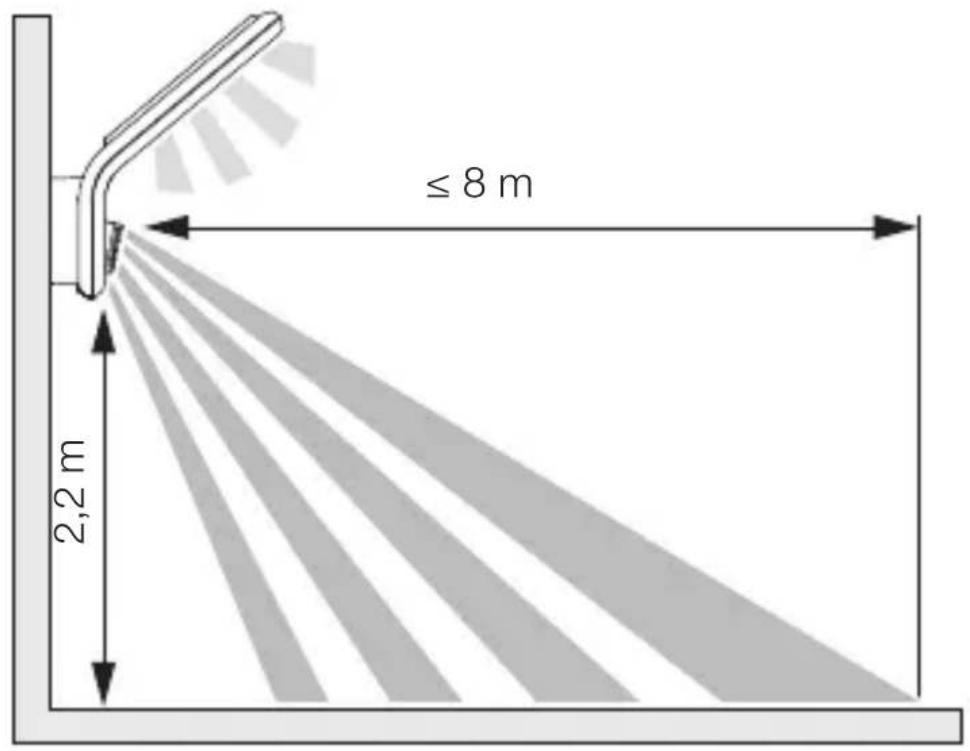

Reikwijdte

NL

5.1

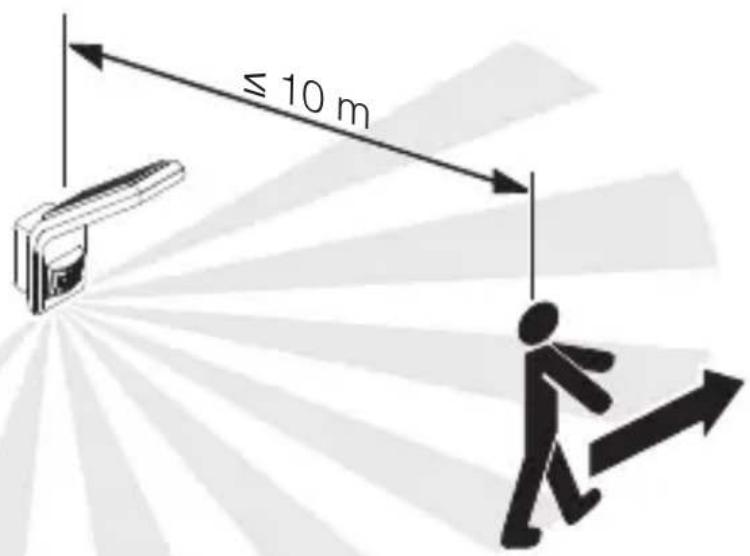

Bewegingsregistratie zijdelings op de looprichting

5.2

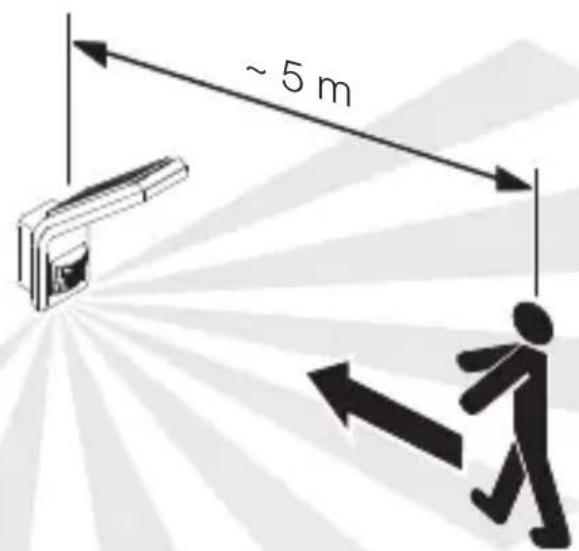

Bewegingsregistratie in de looprichting

5.3

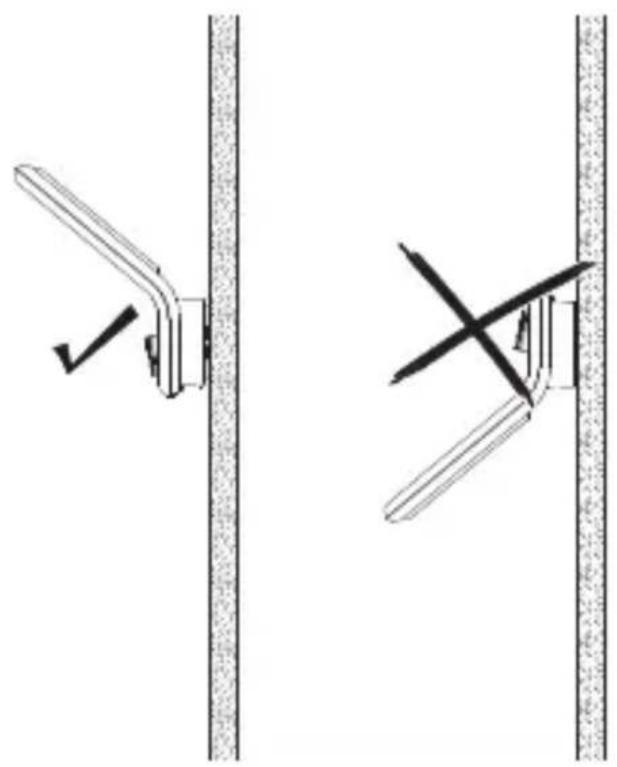

Afstelling van de lamp

5.4

• De lamp correct afstellen.

Montagestappen

5.5

• Controller of de spanningstoevoer isuitgeschakeld.

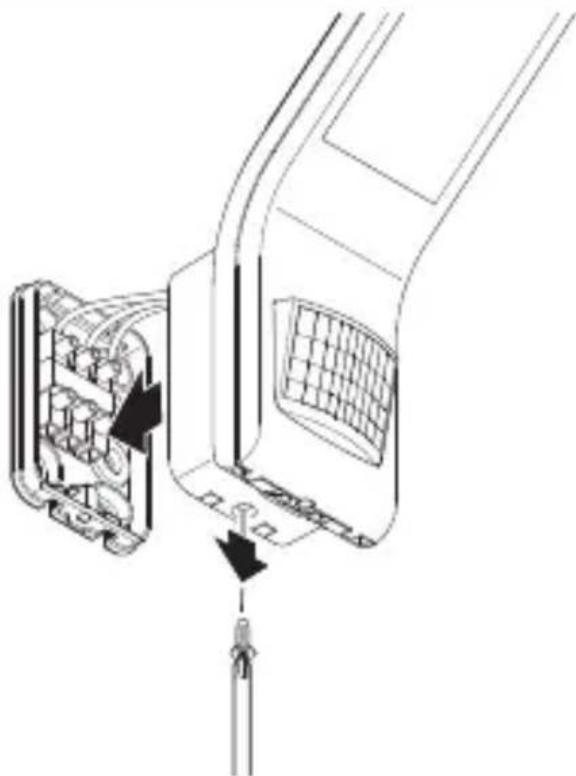

  Borgschoef losdraaien.
• Spotkop scheiden van de wandhouder.

5.6

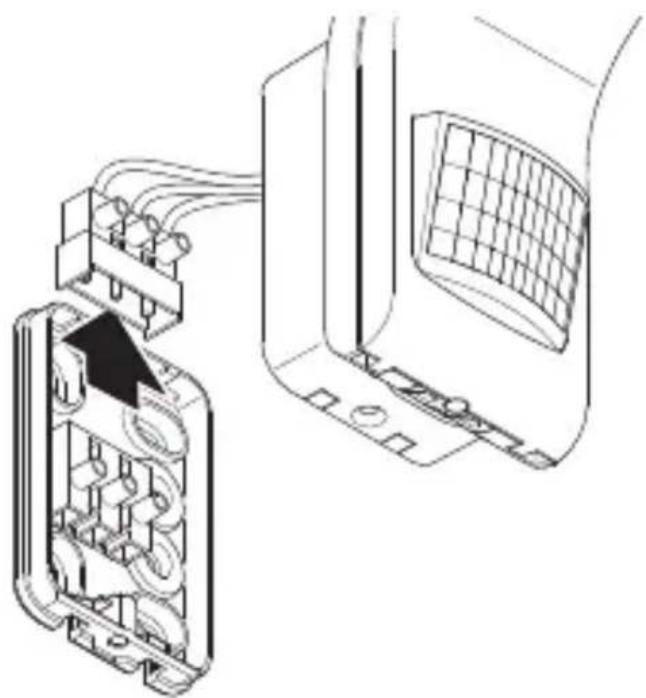

• Steekklem van de wandhouder scheiden.

Bourgalen alexner.

- Gaten boren (p 6 mm) en pluggen inovergen.

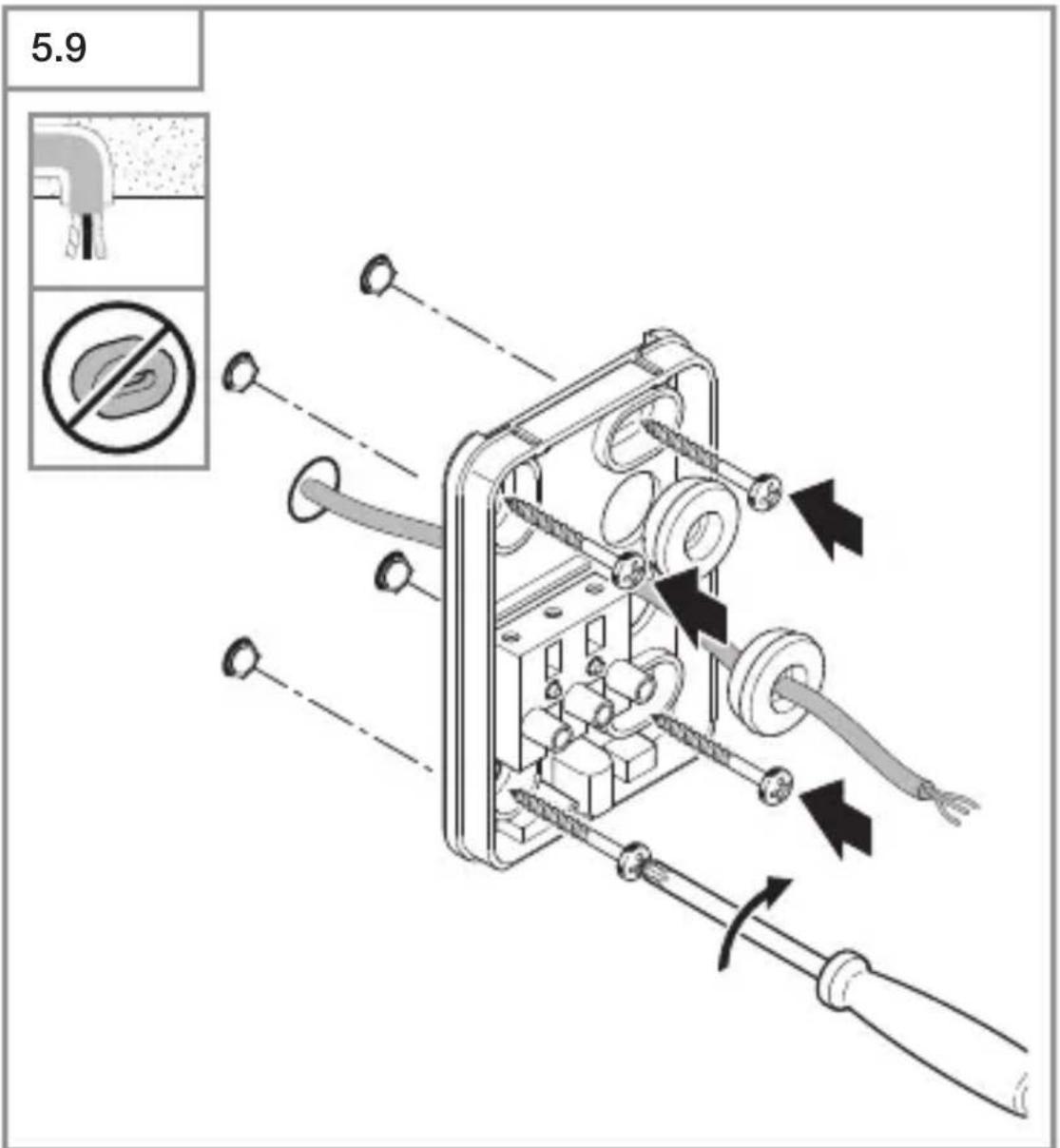

• Afdichtstopje voor de stroomtoevoer doordrukken.
• Wandhouser bij leidingen in de muur zonder afstandhouser vastschroeven.

NL

• Afdichtstopje voor de stroomtoevoer doordrukken.
• Wandhouder bij leidingen op de muur met afstandhouder vastschroeven.

5.11

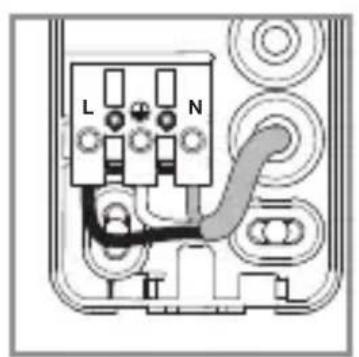

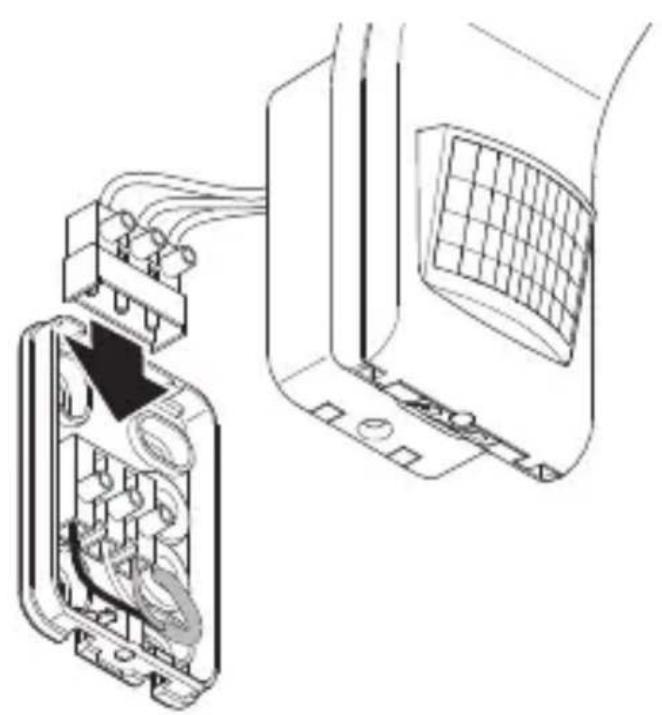

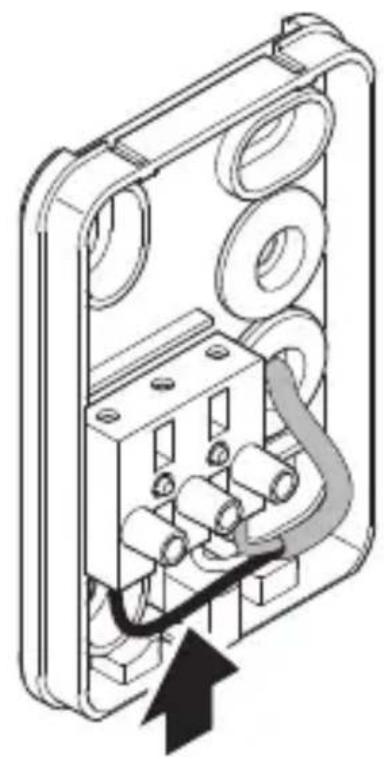

• Stroomtoevoer volgens schakelschema aansluiten.

→ „4. Elektrische aansluiting“

5.12

• Spotkop op de wandhouder plaatsen.

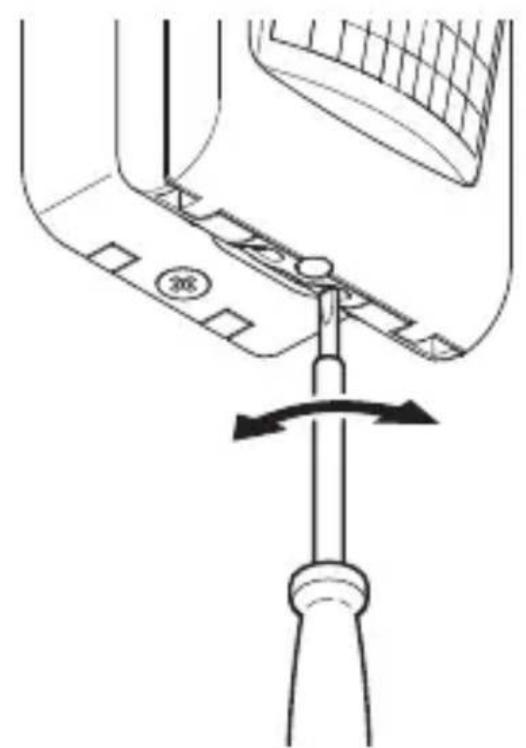

  Borgschoef inschroeven.

5.14

• Stroomtoevoer inschakelen.

5.15

• Installingenuitvoeren.

→ ,6. Werking"

6. Werking

Fabrieksinstellungen

• Schemerinstelling: daglichtstand 1.000 lux
• Tijdinstelling: 2 seconden
• Reikwijdte-installing:8 meter

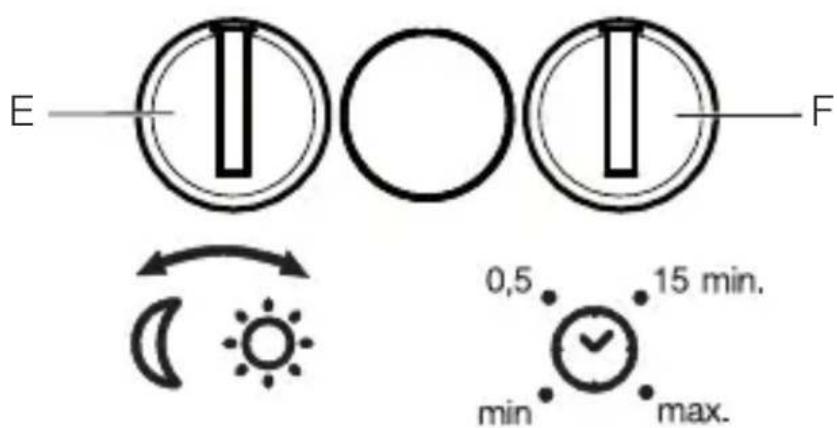

Instelknopje

6.1

Schemerinstelling (E)

De inschakellichtsterkte (schemering) kan traploos van ca. 2-1.000 lux worden ingesteld.

• = daglichtstand (onafhankelijk van de Lichtsterkte)

• = schemerstand (ca. 2 lux)

Bij de instelling van het registratiebereik en voor de functie-test bij daglicht要去 de instelknop op staan.

Tijdinstelling (F)

De uitschakelvertraging kan traploos worden ingesteld van ca. 2 seconden tot max. 70 minutes. Elke geregisteerde beweging schakelt het Licht opnieuw in.

Opmerking: Na iedere uitschakeling van de led-spot is gedurende ca. 1 seconde geen neue bewegingsregistratie möglichk. Daarna kan de led-spot hetlicht weer inschakelen bij bewegingen.

Bij het instellen van het registratiebereik en voor de functie-test worden geadviseerd om de kortsteijd in te stellen.

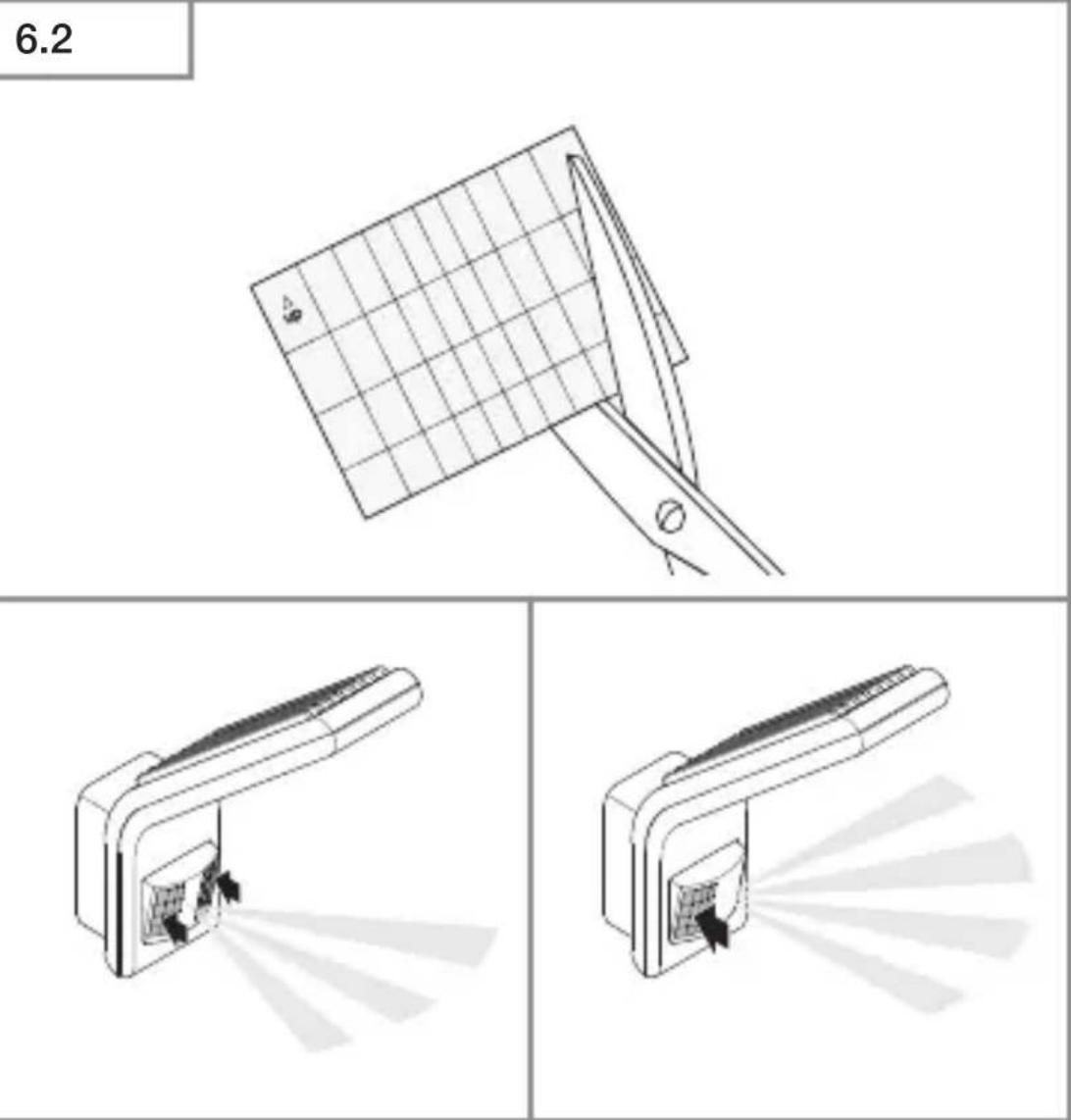

Afstelling registratiebereik

Het registratiebereik kan met de afdekfolie beperkt worden, om ongewilde registratie te voorkomen of bepaalde gebieden gericht te bewaken. De afdekfolie worden op de sensorunit geplakt.

• De op maat geknipte afdekfolie op de sensorunit plakken.

7. Onderhoud en verzorging

Dit apparaat is onderhoudsvrij.

Gevaar door elektrische stroom!

Het contact van water met stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• Reinig het apparaat alleen in droge toestand.

Gevaar voor beschadigingen!

De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.

• Reinig het apparaat met een Licht bevochtigde doek zonder reinigingsmiddel.

Belangrijk: de regelaar kan nicht worden verrangen.

8. Verwijdersen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten nicht bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlij voor verbruikte elektrische en elektronische apparatuur en hun implementationatie in nationaalrecht, dienen Niet langer bruikbare elektrische apparaten geschaffen ingezameld en milieuvriendelijk gerecycled te worden.

9. Conformiteitsverklaring

Hiermee verklaart de firma STEINEL Vertrieb GmbH, dat de draadloze installment XLED home slim S aan richtlijn 2014/53/EU voldoet. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar onder het volgende internetadres: www.steinel.de

10. Fabrieksgarantie

Dit Steinel-product is met große zorgvuldigkeit gefabricierte, getest op goede werkung en verilgheit volgens de geldende voorschriften en verrolgens steekproefsgewijs gecontroleerd. Steinel verleent garantie op de storingvrije werkung. De garantietermijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Wij verhelppen gebreken die berusten op materiaal- of productiefouten. De garantie bestaat uit reparatie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zichen bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan. Schade aan andere voorwerpen isuitgesloten van garantie.

De garantie worden alleen verleend wanner het nicht-ge-demonteerde apparaat met korte storingsbeschrijving, kassabon of rekening (koopdatum en winkelierstempel), goed verpakt maar het desbeteffende serviceadres worden gestuurd.

Reparatieservice:

Na afloop van de garantieduur of bij gebreken die nicht onder de garantie vallen, kurz u het dichtstbijzijnde serviceadres maar de möglichkheden van een reparatie vragen.

3JAAR FABRIEKS GARANTIE

• Registriereikwijdte: 8 m
• Registratiehoek: 160^ met onderkruijbescherming
• Tijdinstelling: 2 sec. - 70 min.
• Schemerinstelling: 2 - 1.000 lux
• Bescherming: IP 44
• Veiligheidsklasse:
• Omgevingstemperatuur: -20 tot +40°C

12. Verhelpen van storingen

Apparaat zonder spanning.

• Zekering nicht ingeschakeld of defect.

• Zekering inschakelen.
  Defecte zekering verrangen.

• Kabel onderbroken.

• Kabel testen met spanningstester.
• Kortsluiting in de stroomtoevoer.
• Aansluitingen controlleren.
• Eventueel aanwezig e netschakelaar uit.
• Netschakelaar inschakelen.

• Schemerinstelling verkeerd gekozen.
• Schemerinstelling opniew instellen.
• Netschakelaar UIT.

• Netschakelaar instellen.

• Zekering nicht ingeschakeld of defect.

• Zekering inschakelen.
  Defecte zekering verrangen.

• Snelle bewegingen worden onderdrukt om storingen te vermijden of het registratiebereik is te Klein of nicht correct.

• Registratiebereik controlleren en aanpassen.

• Lichtbron defect.
• Delichtbron kan nicht worden verrangen. Het complete apparaat verrangen.

• Permanente beweging in het registratiebereik.

• Registratiebereik controlleren.

• Indien nodig het registratiebereik verkleinen of veranderen.

Het apparatus schakelt ongewenst aan.

• Apparaat Niet veilig voor bewegingen gemonteerd.
  Apparaat stevig monteren.
• Er was een beweging, maar deze werden nicht als zodanig herkend (beweging anschter muur, beweging van een Klein object in de directe omgeving van de lamp etc.).
• Bereik controlleren.
• Indien nodig het registratiebereik verkleinen of veranderen.

13. Juridische informatie

Veiligheid

Het apparaat is nicht geschikt voor gebruik met speciale inbraakalarinstallaties, waar de sabotagebeveiliging hiervoor ontbreekt. Weersinvloeden+kennen de werkig van het apparaat beinvloeden.
