XLED Slim S - Lampada STEINEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore LED con sensore di movimento a infrarossi
Marca	Steinel
Modello	XLED Slim S
Dimensioni (A × L × P)	241 × 66 × 201 mm
Peso	0,560 kg
Alimentazione	230-240 V ~ 50/60 Hz
Potenza assorbita	7,20 W
Flusso luminoso	720 lm (bianco) / 648 lm (antracite)
Temperatura di colore	3000 K (bianco caldo)
Indice di resa cromatica (IRC)	82
Durata media	> 60.000 h (L70B50 a 25 °C)
Portata del sensore	8 m
Angolo di rilevamento	160° (rilevamento a filo muro)
Temporizzazione regolabile	2 s a 70 min
Soglia di attivazione	2 a 1000 lux
Grado di protezione	IP44
Classe di protezione	II
Temperatura ambiente	-20 a +40 °C
Utilizzo	Interno ed esterno (montaggio a parete)
Contenuto della confezione	Proiettore LED, copertura inseribile, tasselli, viti, distanziali, scheda di sicurezza, guida rapida
Garanzia del produttore	36 mesi
Manutenzione	Pulizia a secco con un panno leggermente umido, senza detergenti
Riparabilità	Sorgente LED non sostituibile; sostituire l'intero apparecchio in caso di difetto

Domande frequenti - XLED Slim S STEINEL

Come installare il proiettore Steinel XLED Slim S?

L'installazione deve essere eseguita da un elettricista qualificato. Spegnere l'alimentazione, fissare il supporto a parete al muro, collegare il cavo di rete (L, N, PE) secondo lo schema, quindi posizionare la testa del proiettore sul supporto e serrare la vite di blocco.

Qual è la portata del sensore di movimento?

La portata è di 8 metri con un angolo di rilevamento di 160° a filo muro. Il rilevamento è ottimale quando l'apparecchio è montato perpendicolarmente alla direzione di passaggio.

Come regolare la sensibilità e la temporizzazione?

Utilizzare i pulsanti di regolazione situati sotto il proiettore: il pulsante E regola la soglia di attivazione (2 a 1000 lux) e il pulsante F regola la temporizzazione (2 secondi a 70 minuti). Ruotare la manopola in senso orario per aumentare il valore.

Perché la mia lampada non si accende?

Controllare prima che l'interruttore di rete sia in posizione ACCESO e che il fusibile non sia scattato. Assicurarsi che la soglia di attivazione sia impostata su un valore appropriato (ad es. modalità diurna per un test). Se il problema persiste, controllare l'area di rilevamento e l'assenza di ostacoli.

Posso sostituire la lampadina LED?

No, la sorgente LED è integrata e non sostituibile. Se è difettosa, l'intero proiettore deve essere sostituito. Contatta il servizio post-vendita Steinel.

Come pulire il proiettore?

Pulire il proiettore con un panno leggermente umido senza detergenti. Non utilizzare mai prodotti abrasivi o detergenti liquidi. Assicurarsi che l'apparecchio sia spento e asciutto prima di riaccenderlo.

Qual è la durata della lampada?

La durata media è di oltre 60.000 ore a 25 °C (L70B50). Ciò corrisponde a diversi anni di utilizzo quotidiano.

Il proiettore può essere utilizzato all'interno?

Sì, il proiettore è progettato per l'uso interno ed esterno (grado di protezione IP44). Tuttavia, evitare aree a rischio di esplosione o ambienti molto umidi senza protezione.

Cosa fare se la lampada si accende senza motivo?

Ciò può essere dovuto a movimenti non rilevati (animali, rami mossi dal vento) o a un fissaggio instabile. Ridurre l'area di rilevamento con la copertura inseribile o regolare la sensibilità. Verificare che il proiettore sia ben fissato.

Come ridurre l'area di rilevamento?

Utilizzare la copertura inseribile fornita. Tagliarla alla dimensione desiderata e incollarla sul sensore a infrarossi per limitare l'angolo di rilevamento ed evitare attivazioni indesiderate.

MANUALE UTENTE XLED Slim S STEINEL

1. Riguardo a Anythingo 3
2. Avvertenze generali relative alla sicurezza 3
3. Descrizione apparecchio 4
4. Allacciamento elettrico 9
5. Montaggio 10
6. Funzionamento 22
7. Manutenzione e cura 24
8. Smaltimento 25
9. Dichiarazione di conformità 25
10. Garanzia del produttore 26
11. Dati tecnici 27
12. Eliminazione dei guasti 28
13. Avvertenze di natura legale 29

1. Riguardo a Anythingo

• Tutelato dai diritti d'autore. La ristampa,anche solo di estratti, è consentita solo previa notre approvazione.
• Con riserva di modifiche legate ai progressi della Tecnologia.

Avvertimento contro pericoli!

Avvertimento contro pericoli dovuti alla corrente elettrica!

Avvertimento contro pericoli dovuti all'acqua!

2. Avvertenze generali relative alla sicurezza

Pericolo in caso d'inosservanza delle istruzioni per l'uso!

Le presenti istruzioni per l'uso contengono importanti informazioni per un utilizzo sicuro dell'apparecchio. Vengono fatti particolarmente presenti i possibili pericoli. L'inottemperanza alle istruzioni potrebbe portare alla morte o a gravi lesioni.

• Leggere attendamente le istruzioni.
• Seguire le avverenze sulla sicurezza.

• Conservare le istruzioni in un luogo disponibile accessibile.

• Nei lavori legati alla corrente elettrica si potrebbero verificare situazioni pericolose. Il contatto con parti conduttive potrebbe provocare una scossa elettrica, usioni o addirittura la morte.

• I lavori sulla tensione di rete possono essere eseguiti esclusivamente da personale specializzato e qualificato.

• Si devono osservare le condizioni di allacciameto e le norme nazionali in materia d'installazione (per es. D: VDE 0100, A:ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Utilizzare esclusivamente pezzi di ricambio originali.
• Sono consentite riparazioni solo da parte di aziende specializzate.

3. Descrizione apparecchio

Utilizzo adeguato allo scopo

• Faro LED con sensore a infrarossi.
• Montaggio a muro in ambienti interni ed esterni.

Utilizzo non adeguato allo scopo

• Il faro LED non è dimmerabile.

Non dimmerizzabile

Principio di funzionamento

• Il sensore a infrarossi integrato rileva le radiazioni termiche provenienti da corpi in movimento (per es. persone, animali). La radiazione termica viene trasformata elettronicamente e provoca l'accensione automatica del faro LED.
• Il rilevamento del movimento di massima sicurezza lo si ottiene con il montaggio dell'apparecchio rispetto alla direzione di marcia tangenziale.
• Se la persona si dirige direttamente verso l'apparecchio, il raggio d'azione del rilevamento del movimento è limitato.
• Ostacoli (come per es. alberi. muri o lastre di vetro) potrebbero limitare o renderere impossibile il rilevamento del movimento.
• Improvisi sbalzi di temperatura dovuti alle influenze atmospheriche non vengono distincti dalle fonti di calore.

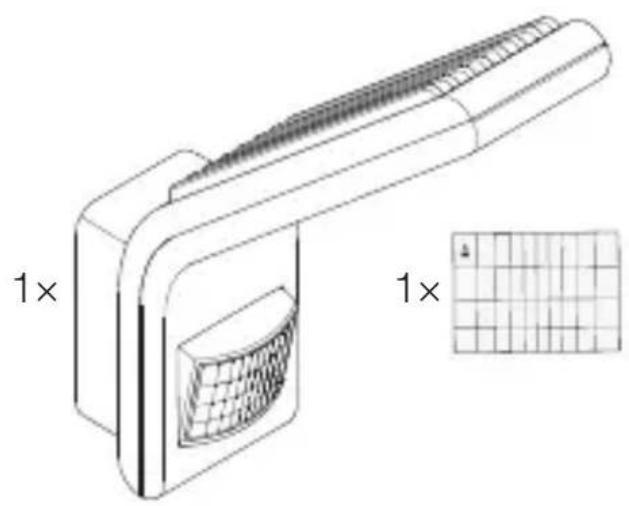

Volume di fornitura

3.1

• 1 faro LED
• 1 pellicola di copertura
  -4tasselli
  -4viti
• 4 distanziatori
• 1 schedatidisussicurezza(A)
• 1 guida per l'avvio rapido (B)

Dimensioni del prodotto

3.2

Panorama dell'apparecchio

IT

3.3

A Piastra LED
B Termodispersore
C Supporto per il montaggio a parete con morsetto ad innesto
D Unità sensore

3.4

E Regolazione crepuscolare
F Regolazione del periodo di accensione

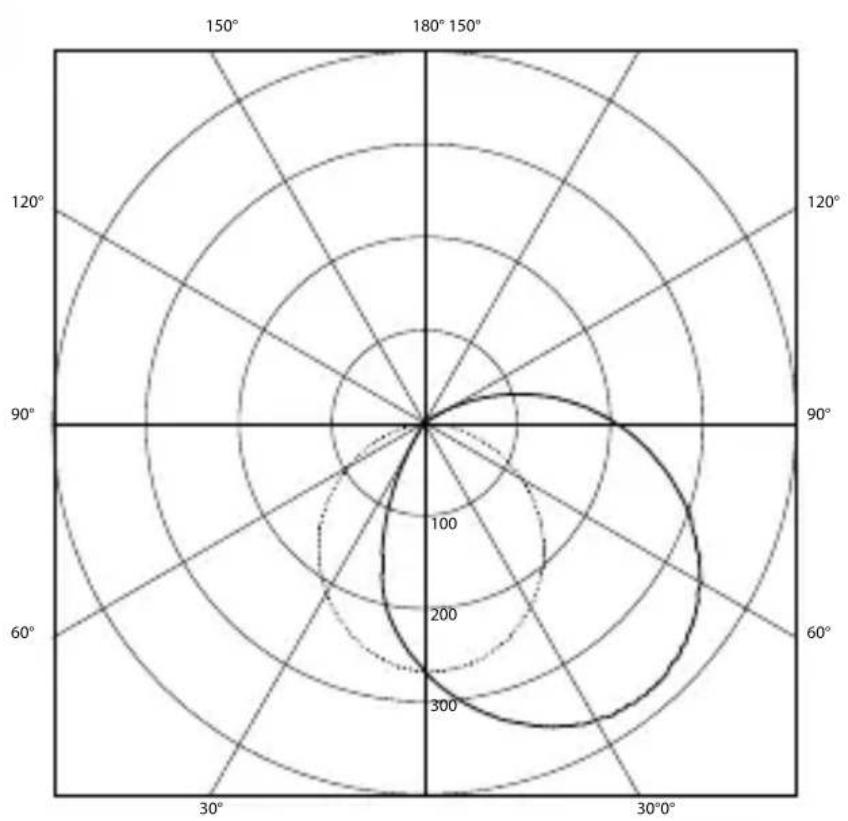

Curva di distribuzione della luce

3.5

4. Allacciamento elettrico

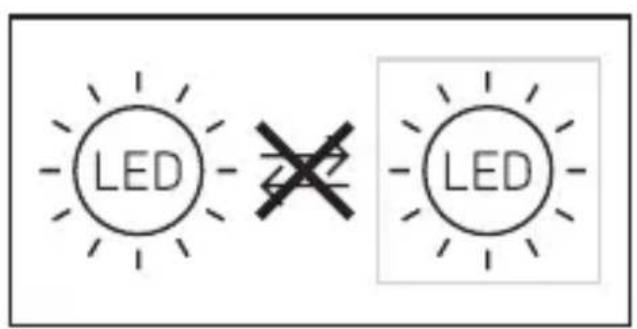

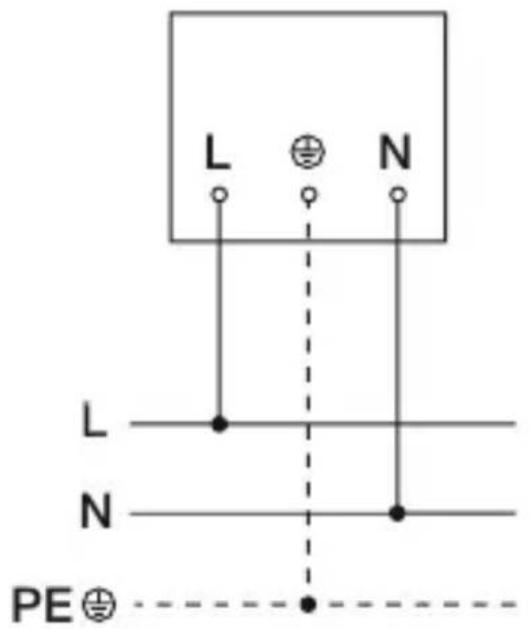

Schema elettrico

4.1

Il cavo di collegamento alla rete ha 3 fili.

L = fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

PE = conduzione di terra (verde/giallo)

L'apparecchio può essere allacciato elettricamente a valle di un interrottore di rete, perché sia garantito che quest'ultimo rimanga sempre acceso.

La sorgente luminosa di但这a lampada non è sostituabile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorreambiare l'intera lampada.

5. Montaggio

Pericolo legato alla presenza di corrente elettrica!

Il contatto con parti conduttive potrebbe provocare una scossa elettrica, usioni o addirittura la morte.

• Staccare la corrente e interrompere la tensione di alimentazione di rete.
• Accertarsi dell'assenza di tensione con un indicatore di tensione.
• Provedere affinché l'alimentazione della rete elettrica rimanga interrotta.

Pericolo di danni a cose!

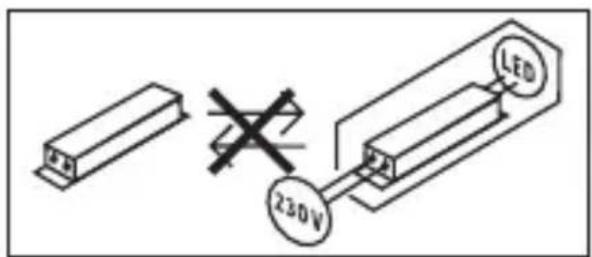

Uno scambio dei cavi di allacciamento potrebbe provocare un cortocircuito.

• Contrassegnare i cavi di allacciamento in modo da poterli identificare.
• Collegare correttamente i cavi di allacciamento.

Preparazione del montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti. In caso di danni non mettete in funzione il prodotto.
• Selezionare il luogo di montaggio adatto.

-Tenendo in considerazione del raggio d'azione.
-Tenendo in considerazione il rilevamento del movimento
-Protetto da vibrazioni.
-Campo di rilevamento privo di ostacoli.
-Non in aree a rischio di esplosione.
-Non su superfici fácilmente inflammabili.
-Non guardare la sorgente luminosa da breve distanza (<30 cm).
-Mantenere una distanza di almeno 50 cm da altri fari LED.

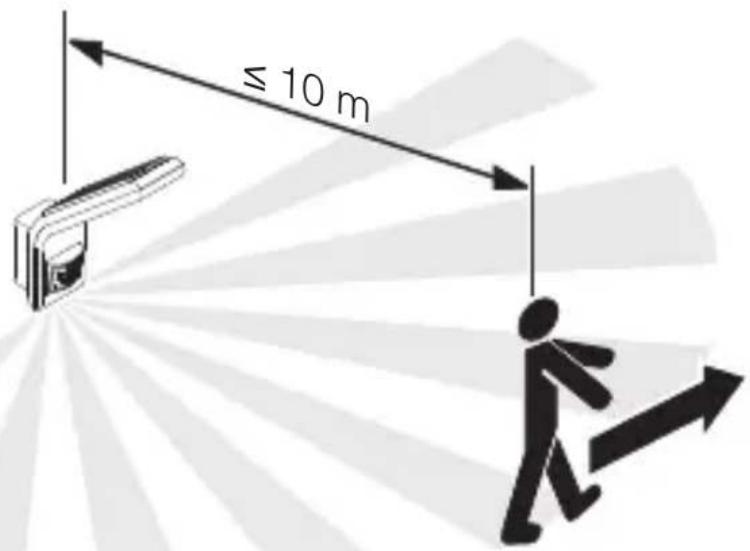

Raggio d'azione

5.1

Rilevamento del movimento rispetto alla direzione di marcia tangenziale

5.2

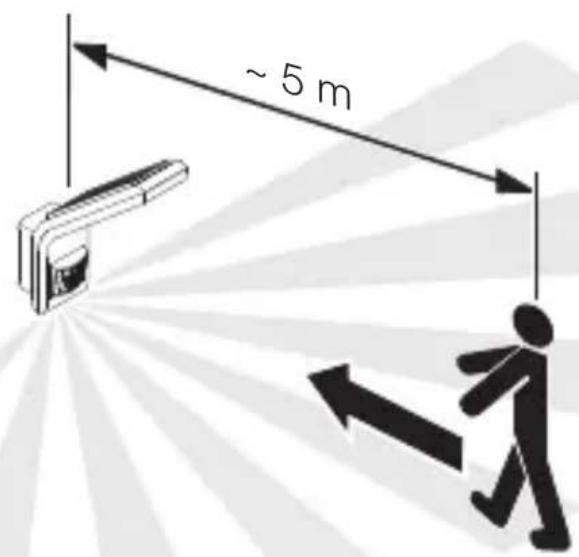

Rilevamento del movimento nella direzione di marcia radiale

5.3

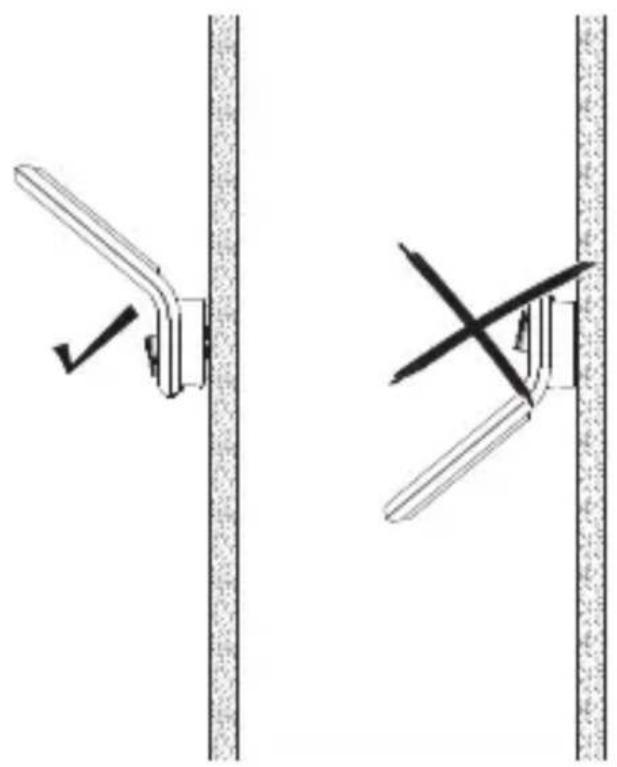

Orientamento dell'apparecchio.

5.4

• Orientare l'apparecchio correttamente.

Fasi di montaggio

5.5

• Accertarsi che la tensione di alimentazione di rete sia disattivata.

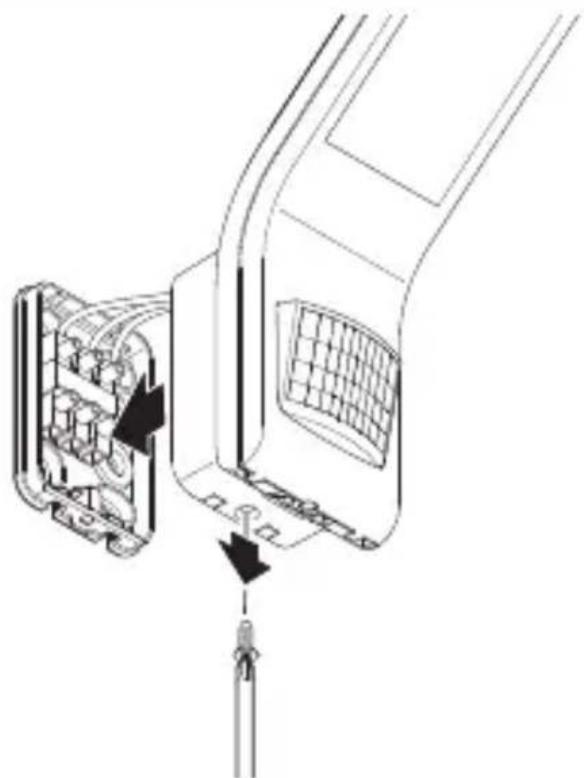

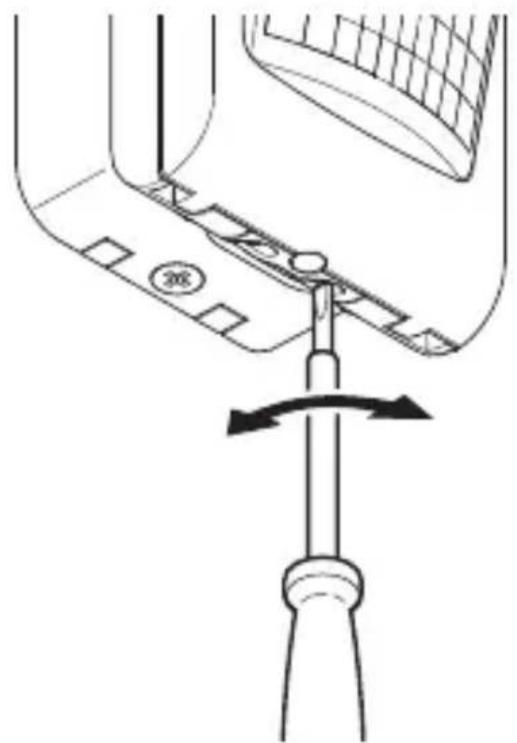

• Svitare la vite di sicurezza.
• Staccare la testata del faro dal supporto per montaggio a muro.

5.6

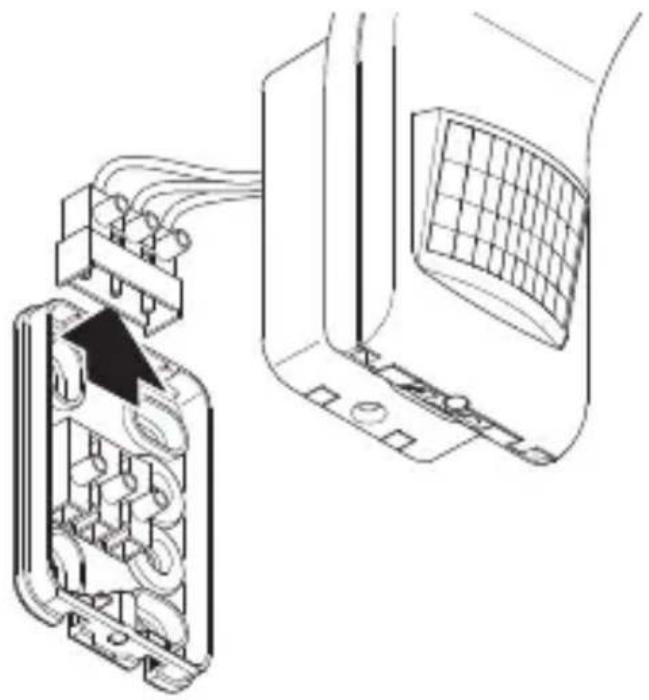

• Staccare il morsetto a innesto dal supporto per montaggio a muro.

5.7

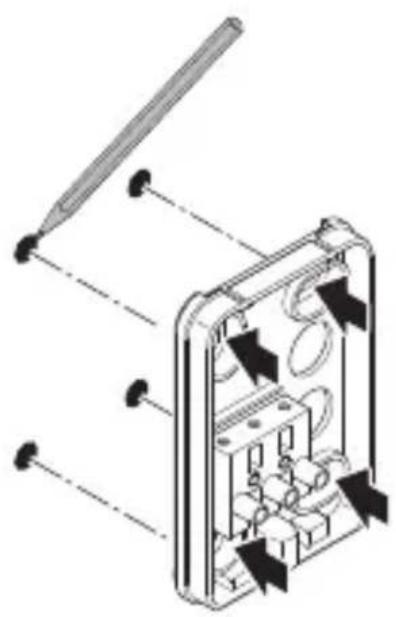

• Segnare i fori.

5.8

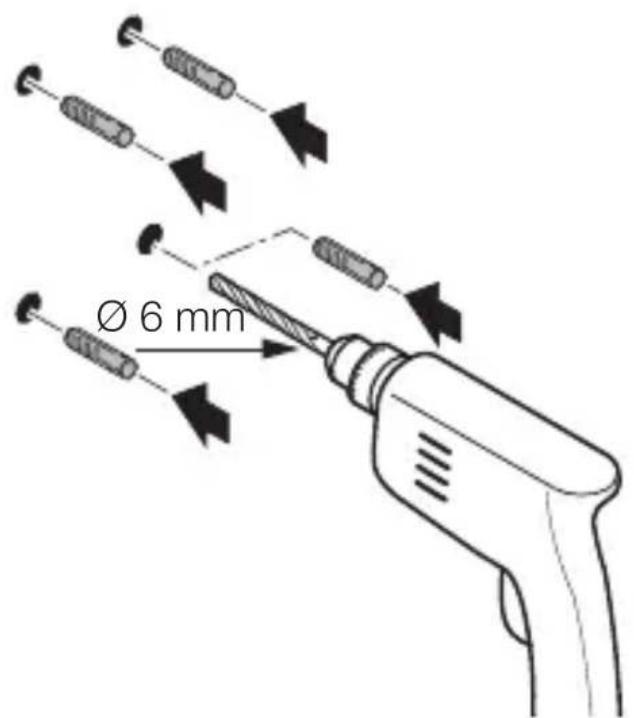

• Effettuare i fori (Ø 6 mm) e insere i tasselli.

IT

• Perforare il tappo di tenuta per far passare la linea di alimentazione della rete

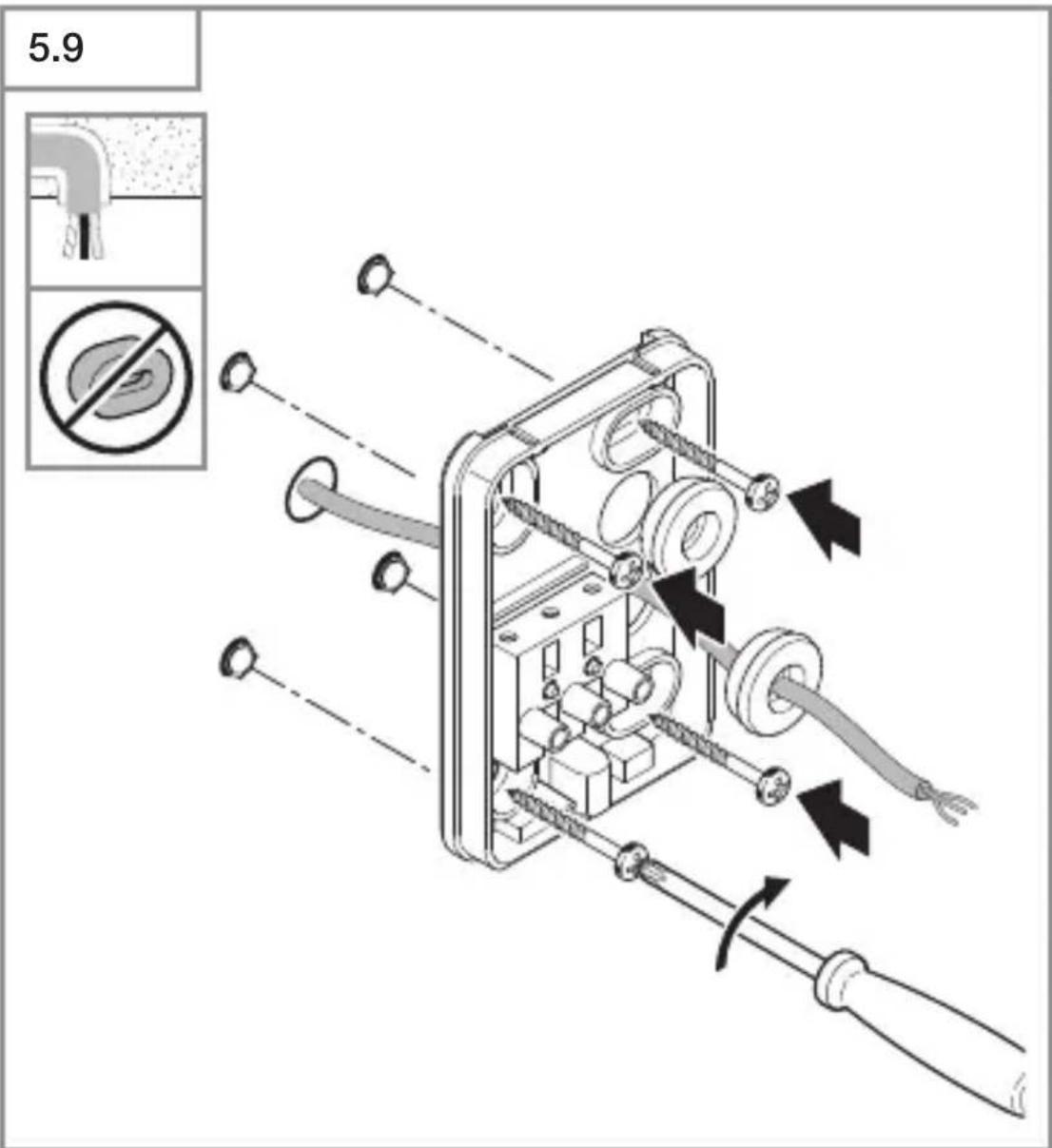

• In caso di linea di alimentazione incassata, avvitare il supporto per montaggio a muro alla distanziatori.

• Perforare il tappo di tenuta per far passare la linea di alimentazione della rete
• In caso di linea di alimentazione in superficie, avvitare il supporto per montaggio a muro con distanziatori.

5.11

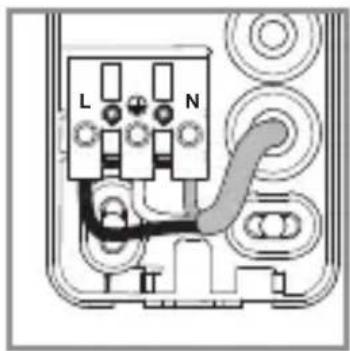

• Allacciare il cavo di rete secondo quando indicate nello schema elettrico.

"4. Allacciamento elettrico"

5.12

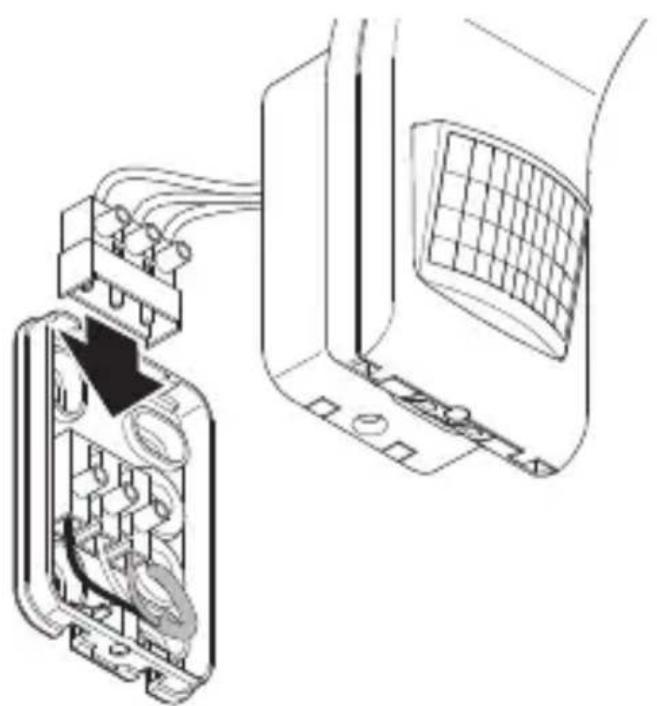

• Collegare il morsetto a innesto.

5.13

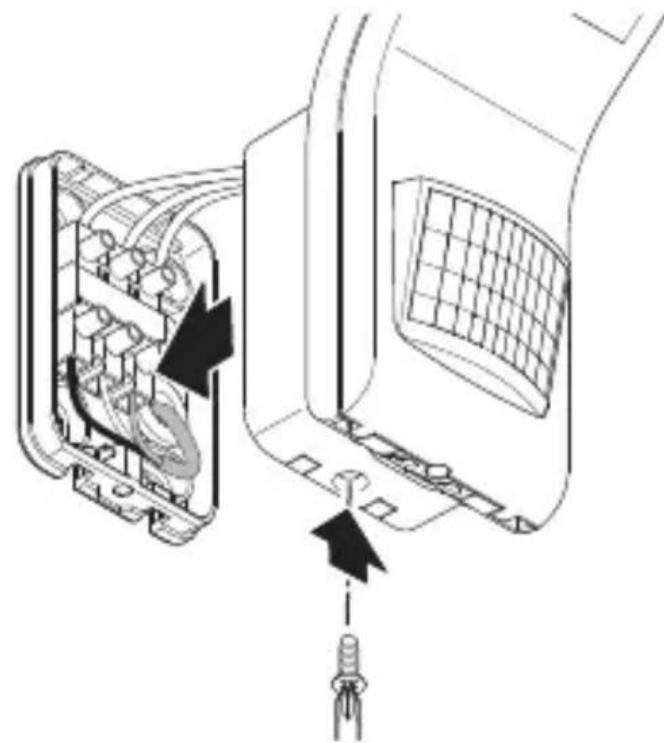

• Infilare la testata del faro sul supporto per montaggio a muro.
• Avvitare la vite di sicurezza.

5.14

• Attivare l'alimentazione della rete elettrica.

5.15

• Effettuare le dovute impostazioni.

"6. Funzionamento"

6. Funzionamento

Impostazioni di fabbrica

• Regolazione crepuscolare: funzionamento con luce diurna 1.000 Lux
• Regolazione del periodo di accensione: 2 secondi
• Regolazione del raggio d'azione: 8 metri

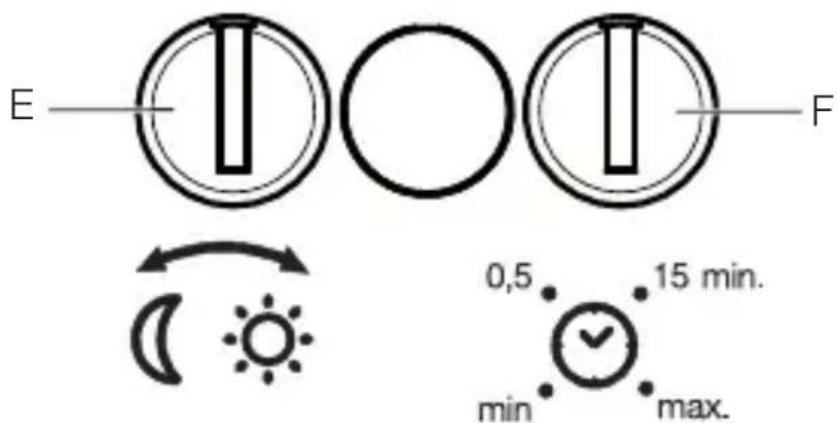

Regolatore

6.1

Regolazione di luce crepuscolare (E)

La soglia d'intervento (luce crepuscolare) può essere impostata in continuo tra ca. 2 e 1.000 Lux.

• = funzionamento con luce diurna (indipendentemente alla luminosità)

• = funzionamento crepuscolare (ca. 2 Lux)

Nella regolazione del Campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su

Regolazione del periodo di accensione (F)

Il tempo di accensione può essere regolato in continuo tra ca. 2 secondi e un massimo di 70 minuti. Ad agli nuovo rilevamento di movimento la luce si accende nuovamente o viene posticipato il momento dello spegnimento.

Avverenza:gni volta che viene spento il faro LED, per una durata di ca. 1 secondo non è possibile un nuovo rilevamento di movimento. Trascorso quello tempo, il faro LED è di nuovo in grado di provocare l'accensione della luce in caso di rilevamento di movimento.

Quando si regola il Campo di rilevamento e si esgue il test di funzionamento, è consigliabile impostare il tempo minimo.

Regolazione del Campo di rilevamento

Al fine di escludere un rilevamento a sproposito o persevegliare determinate aree in modo mirato, si cui limitare il Campo di rilevamentotramite la pellicola di copertura. La pellicola di schermatura viene incollata sull'unità sensore.

6.2

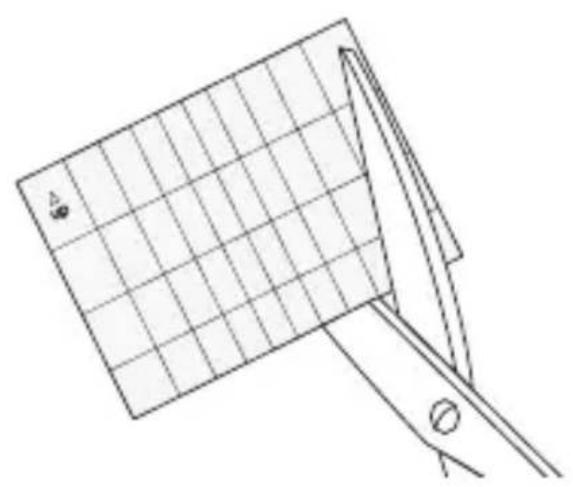

• Incollare la pellicola di copertura tagliata su misura sull'unità sensore.

7. Manutenzione e cura

L'apparecchio non necessita di manutenzione.

Pericolo legato alla presenza di corrente elettrica!

Il contatto di parti conduttive con acqua cui provocare una scossa elettrica, uszioni o addirittura la morte.

• Pulire l'apparecchio solo quando è asciutto.

Pericolo di danni a cose!

Detergenti sbagliati potrebbero danneggiare l'apparecchio.

• Pulite l'apparecchio con un panno leggermente inumidi-to, alla detersivi.

Importante: l'alimentatore non è sostituibile.

8. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettare gli apparecchi elettrici nei rifiuti domestici!

Solo per paesi UE:

conformmente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Dichiarazione di conformità

La STEINEL Vertrieb GmbH dichiarare che il tipo di impianto radio XLED home slim S risponde alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.it

10. Garanzia del produttore

Questo prodotto STEINELiene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove a campione. STEINEL si assume la garanzia di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore finale. Noi eliminamenti difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a notre discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanziaiene a decadere in caso di anni a pezzi soggetti ad usura nonché in caso di anni o difetti che sono da riconduurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono escludi dal diritto di garanzia gli ulteriori anni consequenti che si verificano su oggetti estranei.

La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione del difetto e dallo scontrino o alla fattura (in cui siano indicate la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.

Centro assistenza riparazioni:

Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolverVi al centro di assistenza più vicino per informarVi sulla possibilità di riparazione.

3 ANNI DI GARANZIA DEL PRODUTTORE

11. Dati tecnici

• Dimensioni (A x L x P): 241 × 66 × 201 ~mm
• Tensione di rete: 230-240 V, 50/60 Hz
• Potenza assorbita (P): 7,20 W
• Flusso luminoso (360°): bianco: 720 lm

antracite: 648 lm

• Efficienza: bianco: 100 lm/W
  antracite: 90 Im/W
• Standby sensore (P_sb) : 0,30 W
• Peso: 0,560 ~kg
• Superficie proiettata: vista frontale: 159 cm²

vista laterale: 101~cm^2

• Corrente di rete: 45 mA
  -Fattore potenza: 0,73
• Temperatura del colore:

3.000 K (bianco caldo) SDCM 2

• Indice di resa cromatica: R_a = 82
  Durata utile media misurata:

L70B50 a 25^ C : >60.000 ore

• Consistenza del colore SDCM: Valore iniziale: 3
• Distribuzione dell'intensità luminosa :

• Raggio d'azione del rilevamento: 8 m
• Angolo di rilevamento: 160° con protezione antistrisciamo
• Regolazione del periodo di accensione: 2 s - 70 min
• Regolazione di luce crepuscolare: 2-1.000 Lux
• Grado di protezione: IP 44
• Classe di protezione: /
• Temperatura ambiente: -20 - +40°C

12. Eliminazione dei guasti

Apparecchioenza tensione.

• Il fusibile non è integro o è difettoso.

• Verificare il fusibile.

• Sostituire il fusabile difettoso.

• Linea interrotta.

• Controllare il cavo con un indicatore di tensione.

• Certo circuito nel cavo di collegamento alla rete.
• Controllare gli allacciamenti.
• Eventuale interruptore di rete spento.
• Accendere l'interruttore di rete.

L'apparecchio non si accende.

• La regolazione di luce crepuscolare scelta è troppo Bassa.

• Reimpostare la regolazione di luce crepuscolare.

• Interruttore di rete spento.

• Attivare l'interruttore di rete.

• Il fusabile non è integro o è difettoso.

• Verificare il fusibile.

• Sostituire il fusabile difettoso.

• Il rilevamento di movimenti molto rapidi viene soppesso ai fini di ridurre al massimo i guasti, oppure il Campo di rilevamento impostato è troppo ridotto o non corretto.

• Controllare o regolare il Campo di rilevamento.

• Sorgente luminosa guasta.

• La sorgente luminosa non è sostituibile. Sostituire completingmente l'apparecchio.

L'apparecchio non si spegne.

• Movimento continuo nel Campo di rilevamento.

• Controllare il Campo di rilevamento.

• In caso di necessità limitare o modificare il Campo di rilevamento.

L'apparecchio si accende a sproposito.

• L'apparecchio non è fissato in modo tale che non si muova.

• Montare l'involucro in modo che sia ben fisso.

• Il movimento si è verificato, ma non è stato riconosciuto dall'osservatore (movimento di vegetazione riscaldata, o movimento di un corpo di piccole dimensioni nelle immediate vicinanze della lampada, ecc.)
• Controllate il Campo
• In caso di necessità limitare o modificare il Campo di rilevamento.

13. Avverenze di natura legale

Sicurezza

Poiché l'apparecchio non dispone della sicurezza contro il sabotaggio,esso non è adatto all'impiego con impianti di allarme speciali. Le condizioni atmosferiche possono influenzare il funzionamento dell'apparecchio.
