BRUGSANVISNING XLED Slim S STEINEL

→ „4. Elektrisk anslutning“

5.12

1. Om dette Dokument 3
2. Generelle sikkerhedsanvisninger 3
3. Beskrivelse 4
4. Elektrisk tilslutning 9
5. Montering 10
6. Funktion 21
7. Vedligeholdelse og pleje 23
8. Bortskaffelse 24
9. Overensstemmelseserklaring 24
10. Producersgaranti 25
11. Tekniske data 26
12. Afhjælpning af fejl 27
13. Juridiske henvisninger 28

1. Om dette dokument

• Ophavrsretligt beskyttet. Eftertryk, ogsa i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel mod farer på grund af strøm!

Advarsel mod farer på grund af vand!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke fjolges!

Denne brugsanvising indeholder vigtige informationer om sikker handtering af enheden. Der gores specifikt opmaerksom på mulige farer. Manglende overholdelse kan medfrole donden eller alvorlige kvæstelser.

• Laes brugsanvisingen omhyggeligt.
  Folg sikkerhedsanvisningerne.
  Opbevar brugsanvisingen, sa der er adgang til den.

• Händtering af elektrisk strøm kan medføre farlige situationer. Berøring af strøm f Orende dele kan give elektrisk stød, forbrændinger og medfør dodsfald.

• Arbejde på netspænding mx kun udfores af kvalificeret fagpersonale.
• Overhold det pagaelende lands installationsforskrifter og tilslutningsregler (f. eks. D: VDE 0100,

• Brug kun originale reservedele.
• Reparationer må kun udføres af specialvirksomheder.

3. Beskrivelse

Korrekt anvendelse

• LED-projektör med infrarod bevægelsessensor.
• Indendørs og udendørs vægmontering.

Ukorrekt anvendelse

• LED-projektoren kan/DDempes.

Kan/DDempes

Funktionsprincip

• Den infrarode sensor registrarer varme udstrålingen fragenstande (f. eks. mennesker, dyr), der bevæger sig. Varmeudstrålingen omsættes elektronisk og tænder automatisk LED-projektøren.
• Den sikreste bevægelsesoverengning foretages ved at montere encheden på tværs af gangretningen.
• Bevægelsesovervågningens rækkevidde er begraenset, hvis du går direkte hen mod encheden.
• Bevægelsesovervågningen kan nære begrænset eller umulig på grund af forbindringer (f.eks. traær, mure eller vinduesruder).
• Der skelnes ikke mellem pludselige temperaturudsving pga. vejret og varmekilder.

Leveringsomfang

3.1

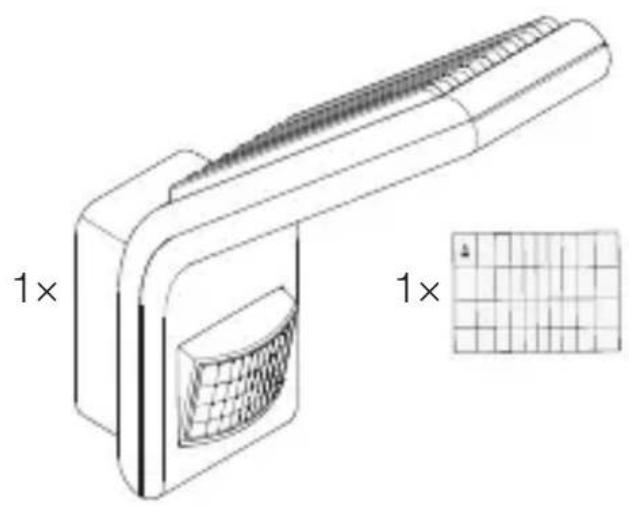

• 1 LED-projektør
• 1 afdækningsfolie
• 4 rawlplugs
• 4 skruer
• 4 afstandsholder
• 1 sikkerhedsdatablad (A)
• 1 Quick-Start-guide (B)

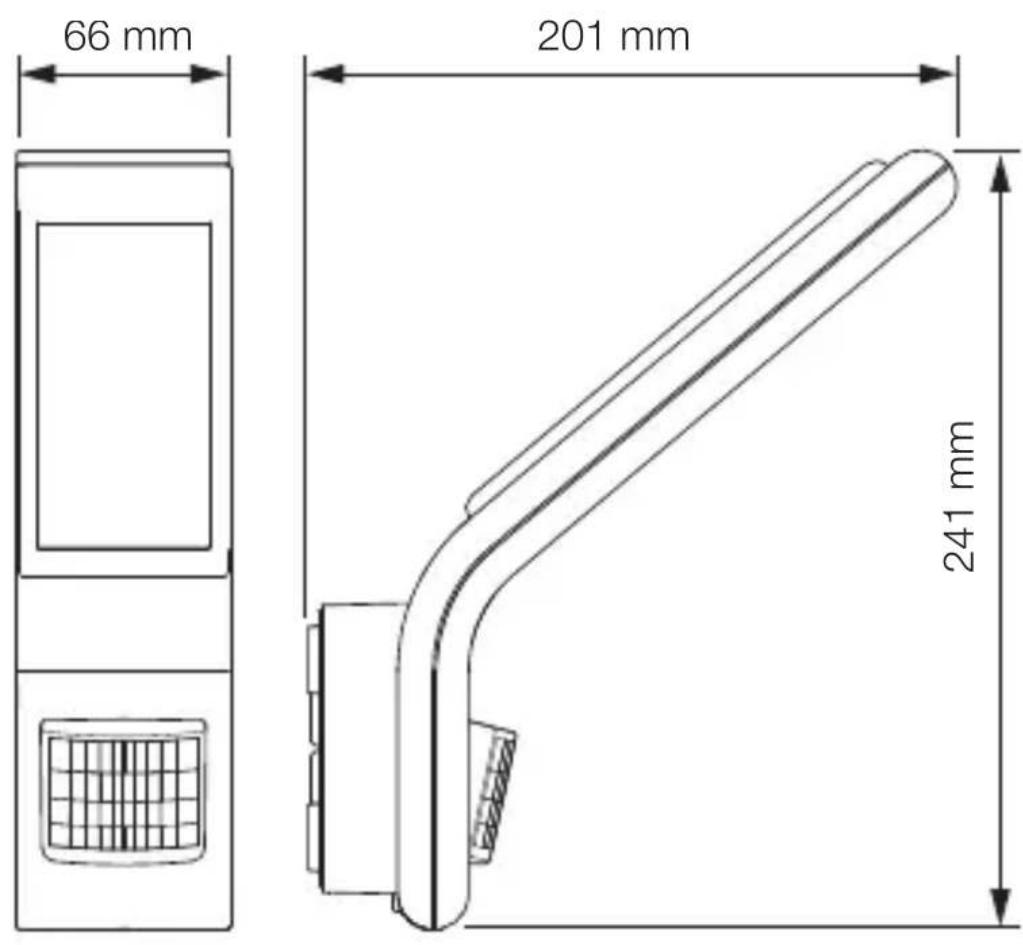

Produktmal

3.2

Oversigt over enheder

3.3

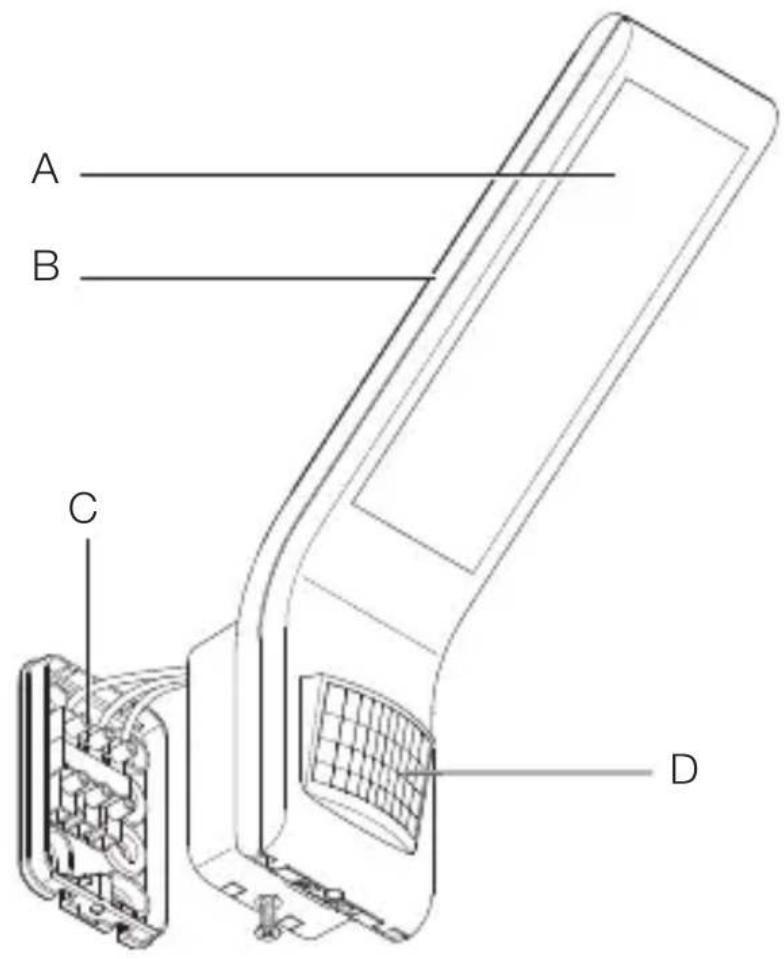

A LED-projektørhoved
B Kolelegeme
C Vægbeslag med stikklemme
D Sensorenhed

3.4

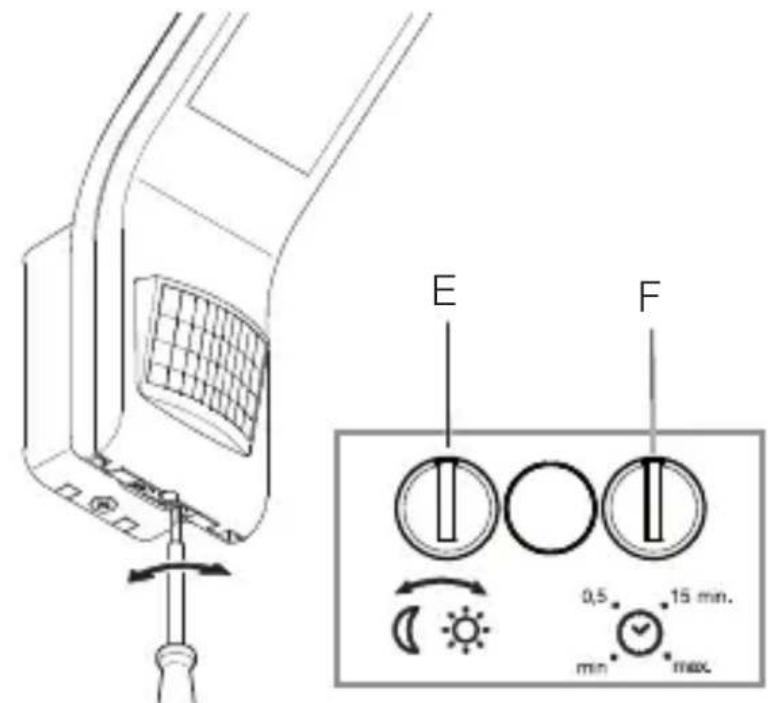

E Skumringsindstilling
F Tidsindstilling

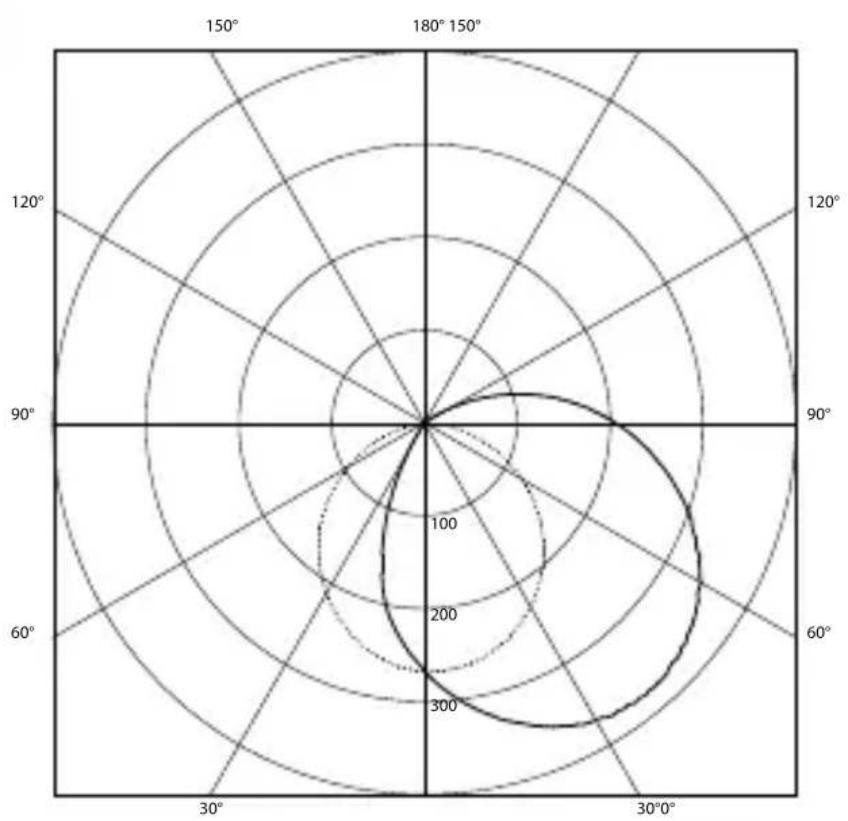

Lysfordelingskurve
3.5

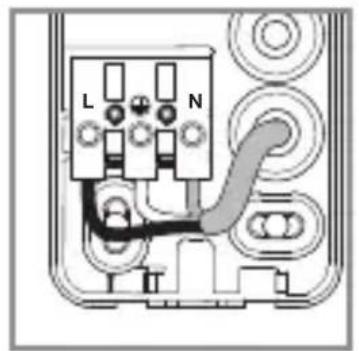

Nettilførslen bestar af en ledning med 3 ledere:

L = fase (oftest sort, brun aller grä)

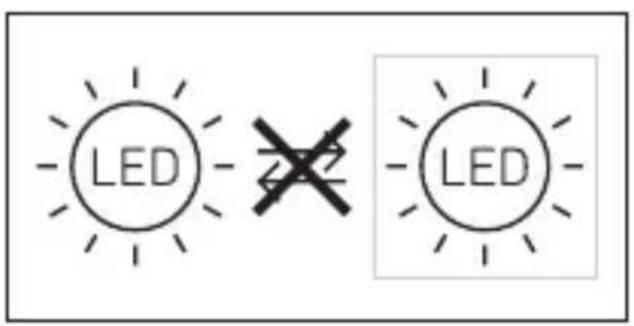

Lyskilden i++, lampe kan化进程. Hvis lyskildenskal udskiftes (f.eks. när den化进程), skal hele lampen udskiftes.

5. Montering

Beröring af strømførende dele kan give elektrisk stød, forbrændinger og medfrole dødsfald.

• Slå strømmen fra, og afbryd spændingstilførslen.
• Kontroller med en spændingstester, om spændingen er afbrudt.
• Sørg for, at spændingstilførslen forblinger afbrudt.

Fare for materielle skader!

Ombytning af tilslutningsledningerne kan medfore kortslutning.

• Identificer til Slutningsledningerne.
• Forbind tilslutningsledningerne korrekt.

Forberedelse af montering

• Kontroller alle komponenter for beskadigelser. Er Produktet beskadiget, ma det ikke tages i drug.
  Vaelg et egnet monteringssted.

-Tag hensyn til rækkevidden
-Tag hensyn til bevægelsesregisteringen
-Vibrationskrit.
-Overvågningsområde Eden forhind ringer.
- Ikke i eksplosionsfarlige omrader.
- Ikke på let brændbare overflader.
- Ingen mulighed for at se ind i lyskilden fra kort afstand (< 30 cm).
-Mindst 50~cm afstand til andre LED-projektorer.

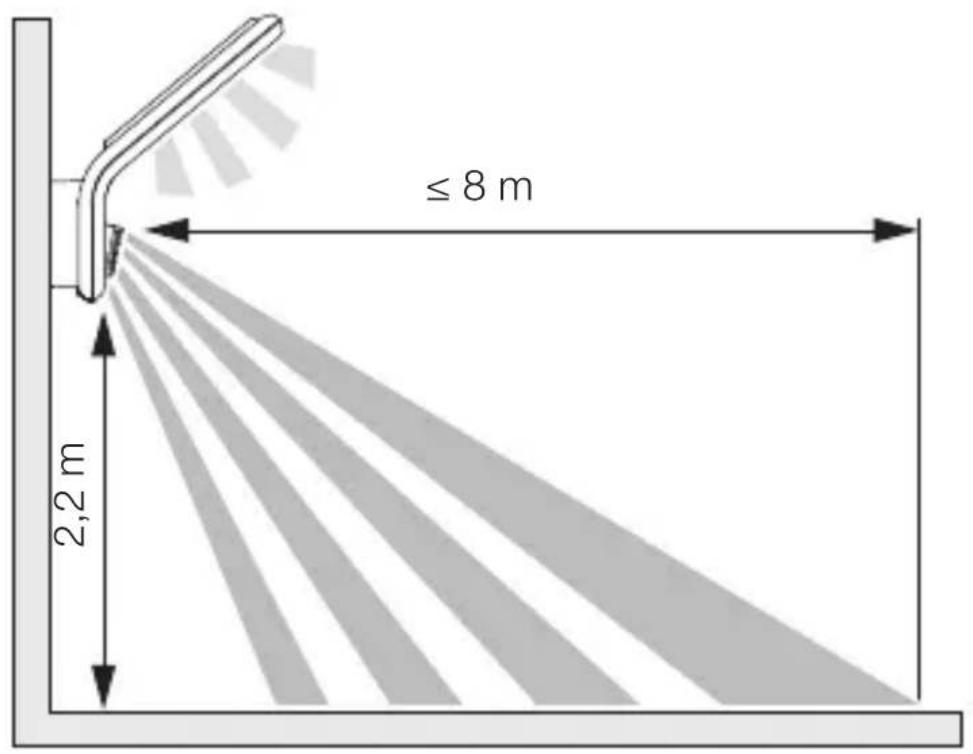

Rækkevidde

5.1

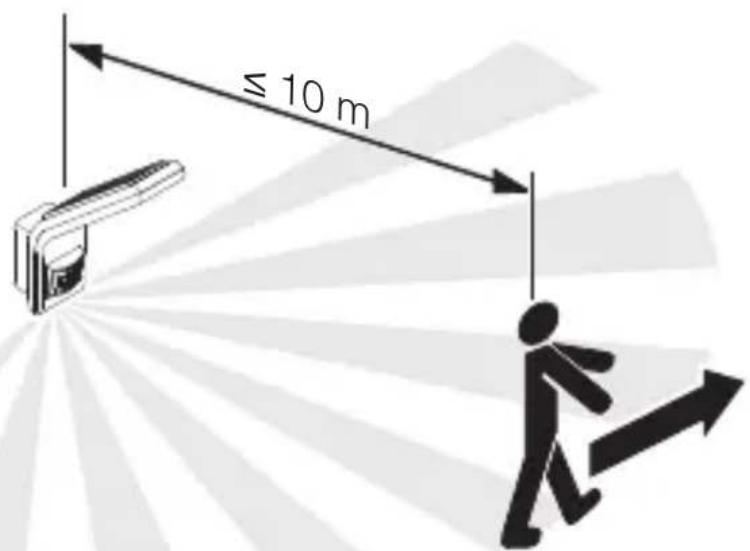

Bevægelsesoversvågning på tværs af gangretningen

5.2

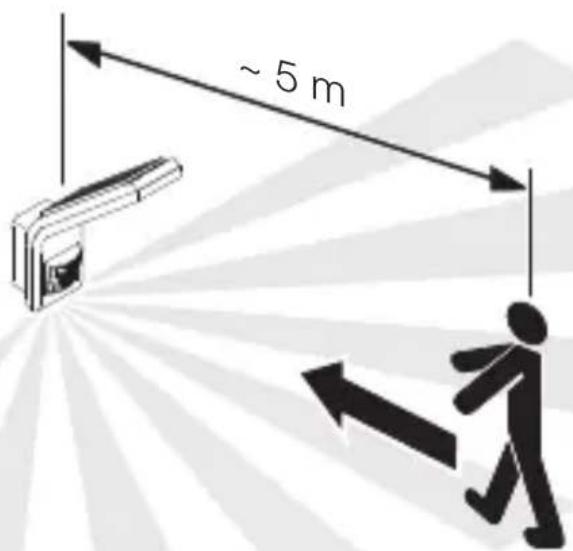

Bevægelsesovervågning i gangretningen

5.3

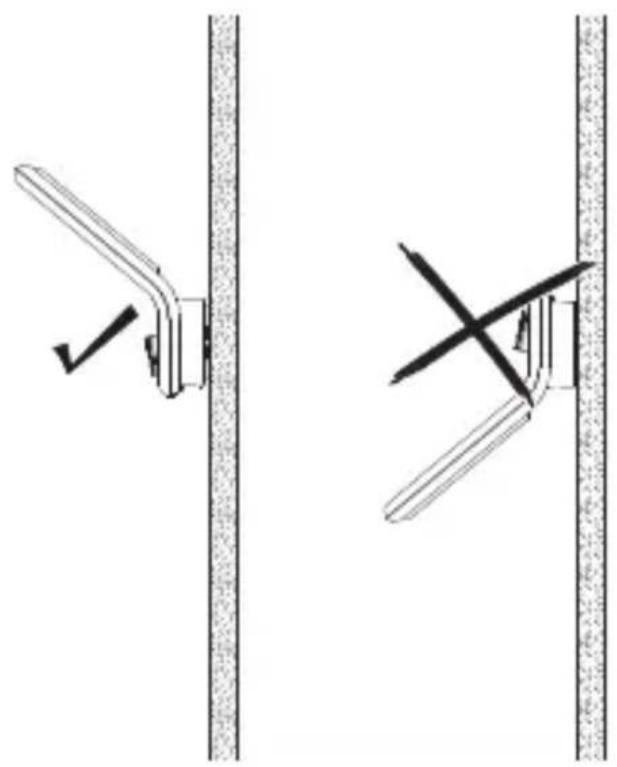

Justering af enheden

5.4

• Juster enheden korrekt.

Monteringstrin

5.5

• Kontroller, at spændingstilførslen er afbrudt

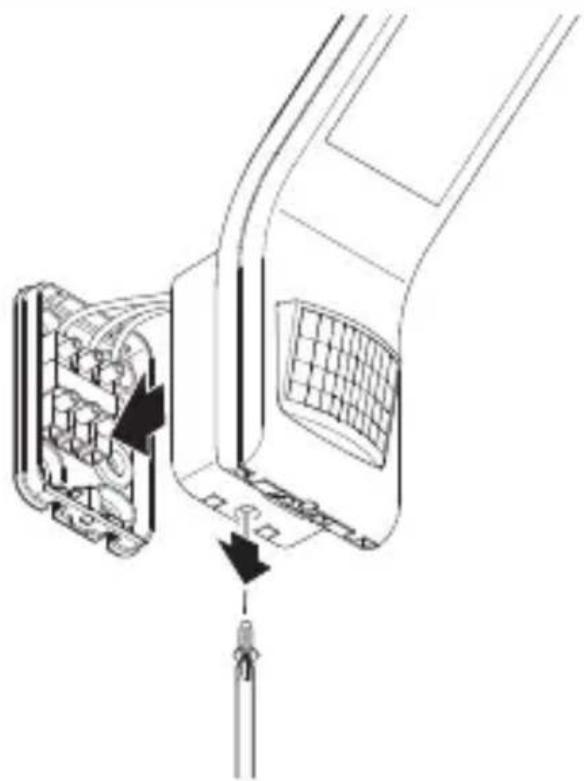

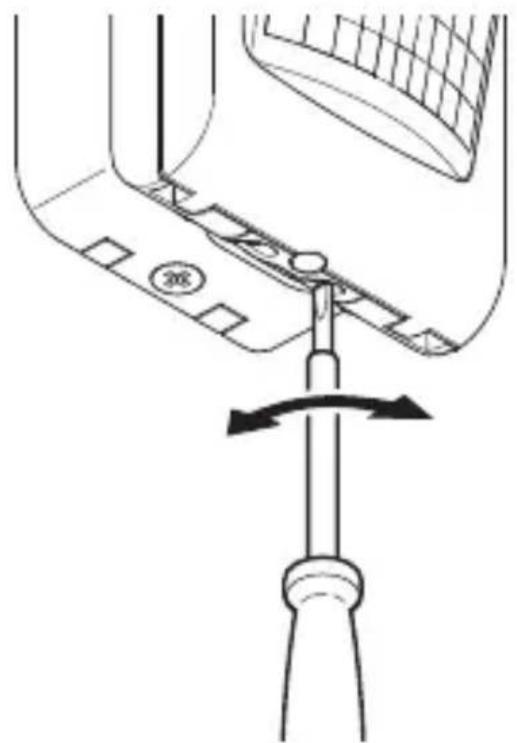

• Løsn sikringsskruen
• Adskil LED-projektørhovedet fra vægbeslaget.

5.6

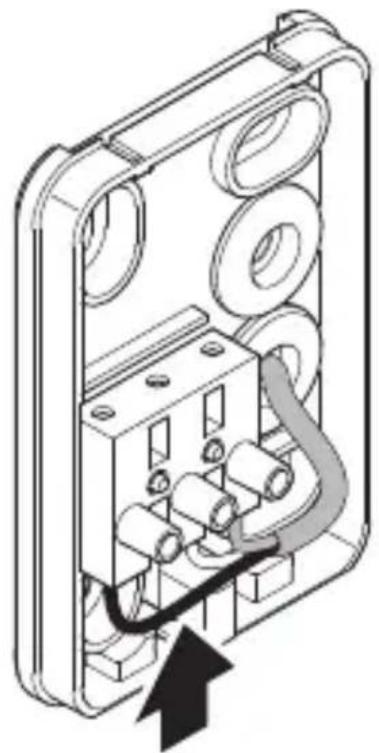

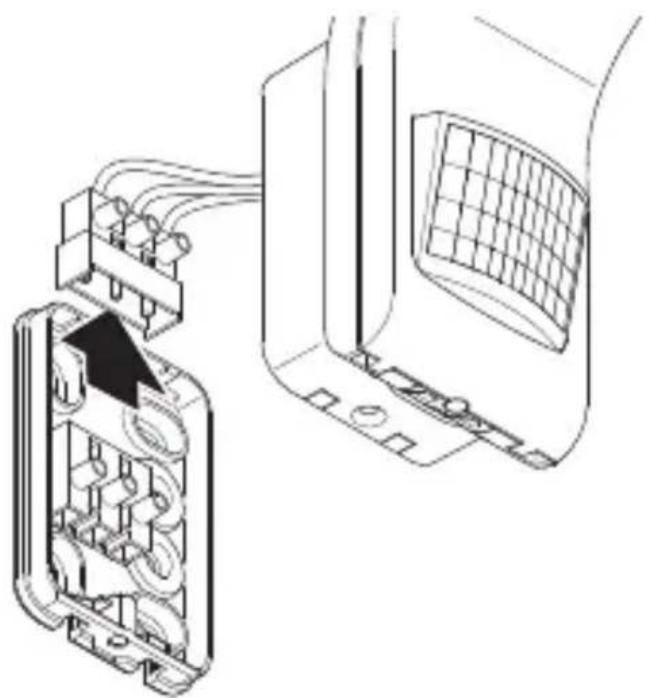

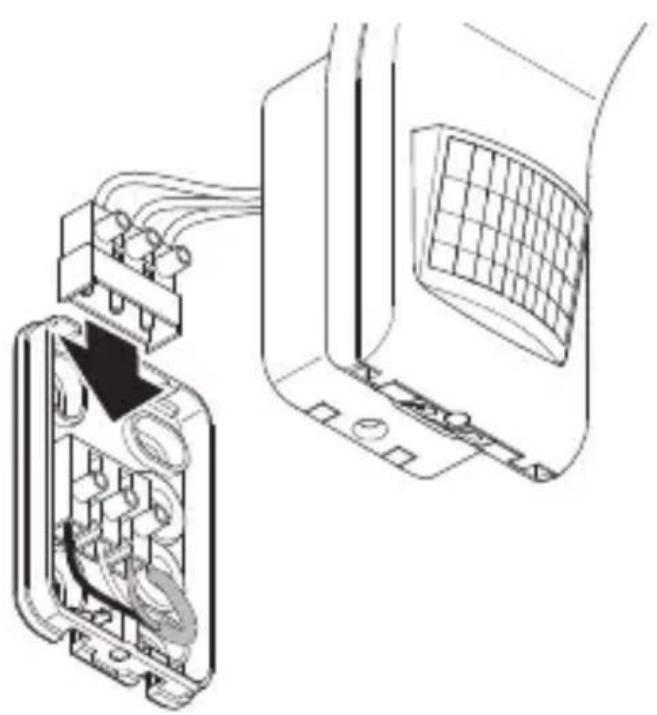

• Adskil stikklemmen fra vægbeslaget

5.7

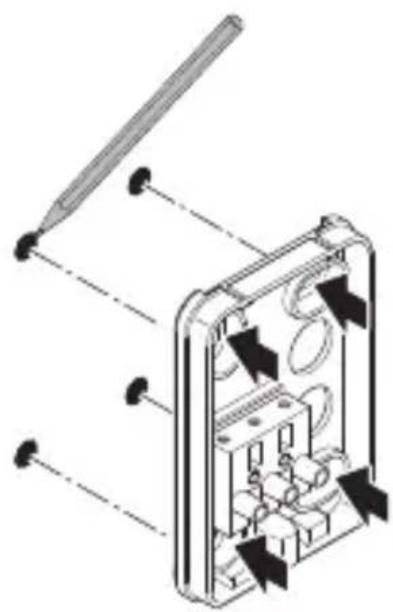

- Markér borehullerne

5.8

• Gennembryd lukkeproppen til netledningen.

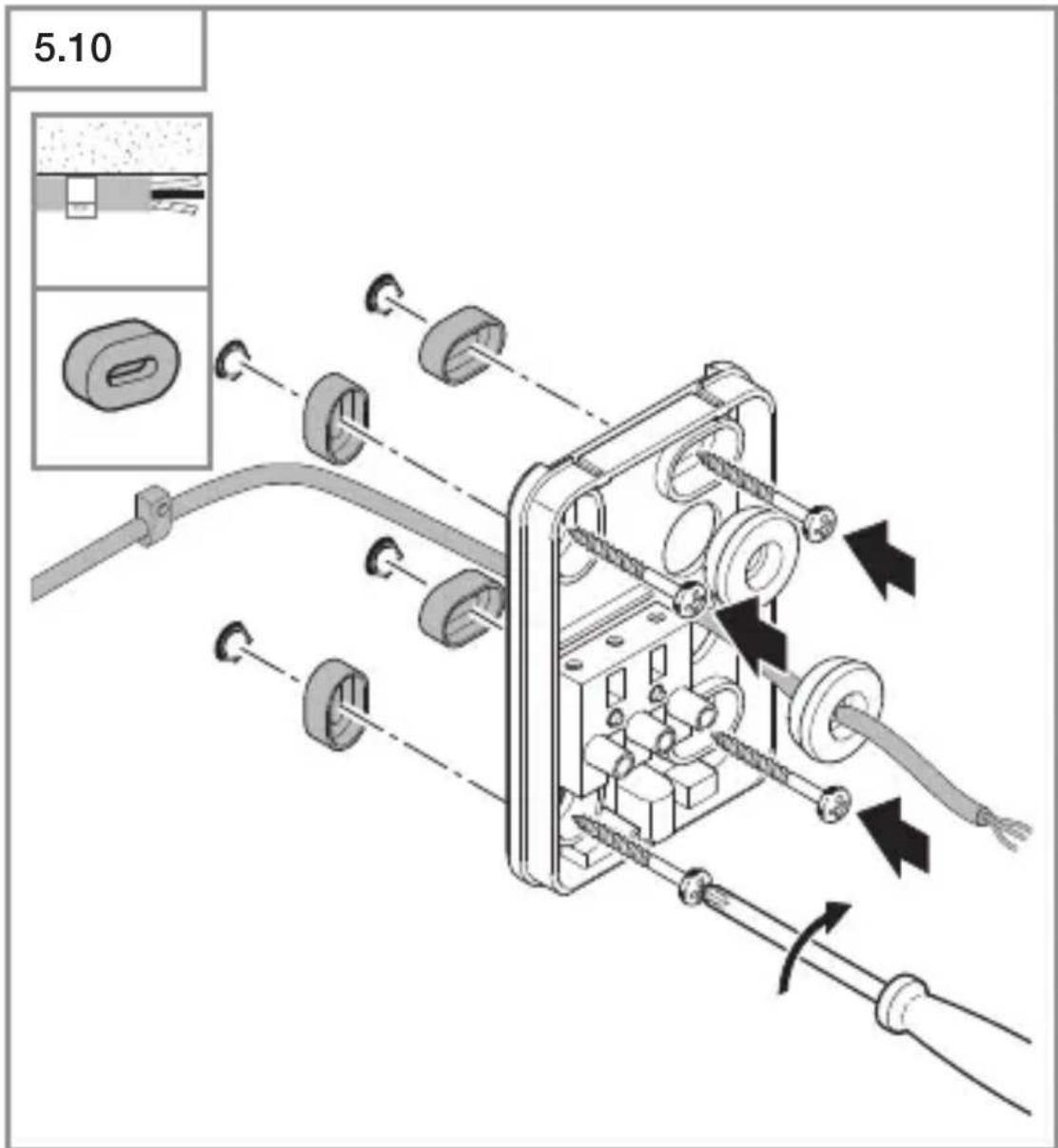

• Skru vægbeslaget fast uten afstandsholderere ved skjult tilførssledning.

DK

• Gennembryd lukkeproppen til netledningen.
• Skru vægbeslaget fast med afstandsholdere ved synlig tilførssledning.

5.11

• Sæt LED-projektørhovedet på vægbeslaget.
• Skru sikringsskruen i

5.14

• Slå strømforsyningen til

5.15

• Foretag indstillinger.

,6. Funktion"

6. Funktion

Standardindstlinger

• Skumringsindstilling: Dagslysdrift 1.000 lux
• Tidsindstilling: 2 sekunder
• Raekkeviddeindstilling:8 meter

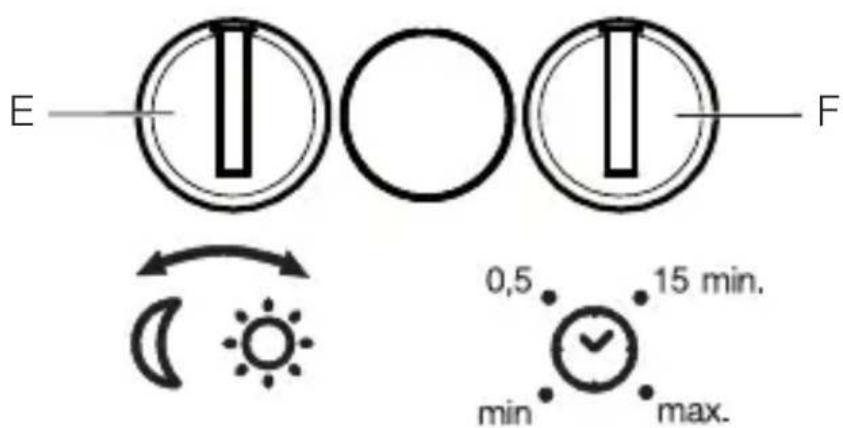

Indstillingsknap

6.1

Skumringsindstilling (E)

Aktiverings lysstyrken (skumring) kan indstilles trinløst fra ca. 2-1.000 lux.

• = dagslystilstand (uafhaengigt af lysstyrke)

• skumringsindstilling (ca. 2 lux)

Ved indstilling af overvågningsområdet og Funktionstest i dagslys skal indstellingsknappen stå på.

Tidsindstilling (F)

Slukningsforsinkelsen kan indstilles trinløst fra ca. 2 sekunder til maks. 70 minutter. Enhver registreret bevægelse tænder lysetigen.

Bemærk: Hver gang LED-projektoren slukkes, er en ny bevægelsenregistrering spærret i ca. 1 sekund. Derefter kan LED-projektorenændesigen ved bevægelse. Ved justering af overvågningsområdet og ved funktions-testen anbefales det at indstille den korteste tid.

Justering af overvågningsområde

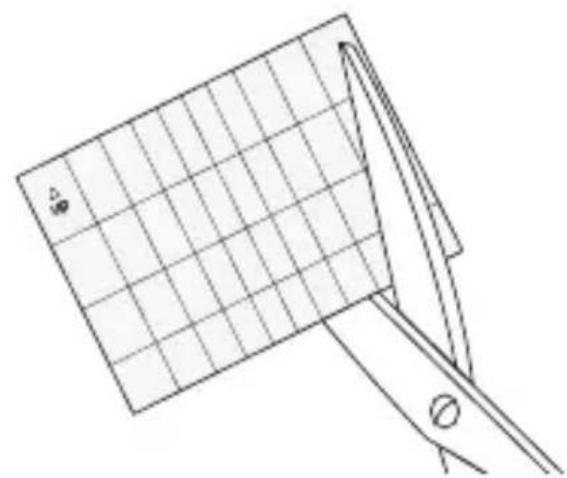

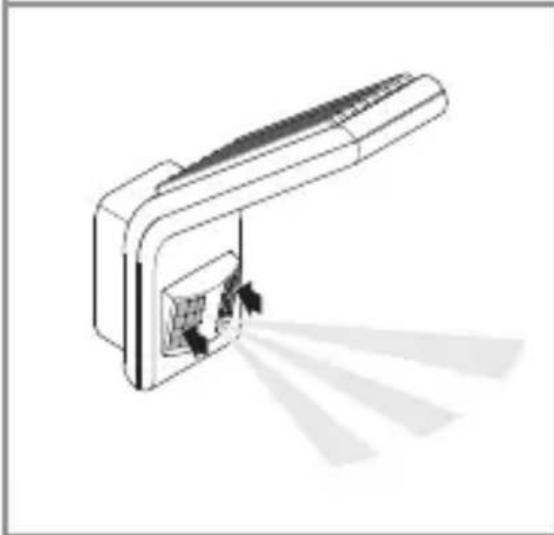

For at udelukkeutilsigtet registreringllermalrettet at overvage bestemte omrader kan overvagningsomraret begranges og justeres med afdækningsfolie. Afdækningsfolien klæbes på sensorenheden.

6.2

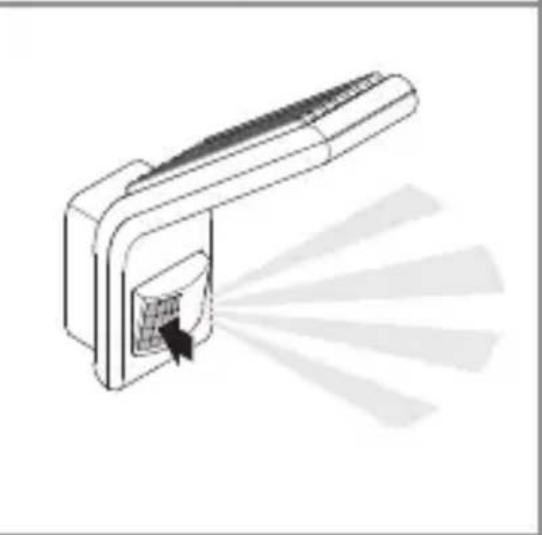

• Klæb den tilskärne afdækningsfolie på sensorenheden.

7. Vedligeholdelse og pleje

Produktet er vedligeholdesesfrit.

Hvis vandkommen i Kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

• Rengør kun encheden, hvis den er tør.

Fare for materielle skader!

Produktet kan blive beskadiget pga. forkerte rengörings-midler.

• Rengør Produktet med en let fugtig klud ut den rengø-ringsmiddel.

Vigtigt: Transformeren kan/DDskiftes.

8. Bortskaffelse

Smid/DD elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kassere de- og elektronikapparater skal kassere de elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

9. Overensstemmelseserklaering

Hermed erklærer STEINEL Vertrieb GmbH, at det trådlose anlaeg af typen XLED home slim S er i overensstemmelse med direktivet 2014/53/EU.

Du kan læse EU-overensstemmelseserklaeringens komplette tekst under følgende internetadresse: www.steinel.de

10. Producentgaranti

Dette Steinel-produkt er fremstillet med største omhu, Funktion- og sikkerhedstestet iht. de gældende forskritter samt underlagt stikprovekontrol. Steinel garanterer for upåklagelig beskaffenhed og Funktion. Garantien gælder 36 maneder fra den dag,produktet er solgt til forbrugeren. Vi afhælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele after vores valg. Der ydes ikke garantiet ved skader på sliddele, ej heller ved skader og mangler, der er opstæt pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke.

Garantien gælder kun, hvis den ikke-adskilte enched sam- men med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Reparationservice:

Når garantiperioden er udløbet, eller i tilfælde af mangler, der/DDekkes af garantien, skal du spørge naermeste serviceværksted om mulighederne for reparation.

11. Tekniske data

• Mäl (H × B× D): 241 × 66 × 201 mm
• Netspaending: 230-240 V, 50/60 Hz
• Effektforbrug (P): 7,20 W
• Lysstrøm (360°): hvid : 720 lm
  antracit: 648 lm
• Effektivitet: hvid: 100 lm/W
  antracit: 90 lm/W
• Standby sensor (P_sh) : 0,30 W
  -Vaegt: 0,560kg
• Projiceret flade: set fortra: 159~cm^2

12. Afhjælpning af fejl

Enhed.uden spænding.

• Sikring/DD:

• Slå sikringen til.

• Udskift den defekte sikring.

• Ledning afbrudt.

• Kontroller ledningen med en spændingstester.
  -Kortslutning i nettilforslen.
• Kontroller tilslutningerne.
• En eventuel netafbryder er slæt fra.
• Slå netafbryderen til.

Enheden tænder ikke.

• Der er valgt en forkert skumringsindstilling.

• Indstil skumringsindstillingenigen.

• Netafryder SLUKKET.

• Indstil netafbryderen.

• Sikring/DD:

• Slå sikringen til.

• Udskift den defekte sikring.

• Hurtige bevægelser undertrykkes for at minimere fejl, aller der er indstillet et forulle eller ukorrekt overvågningsområde.

• Kontroller og juster overvågningsområdet.
  -Lyskilde defekt.
• Lyskilden kan/DDskiftes. Udskift encheden komplet.

Enheden slukker称之.

• Konstant bevægelse i overvågningsområdet.

• Kontroller overvågningsområdet.

• Begraens aller ændr overvågningsområdet om nødvidigt.

Enheden tænder uønsket.

• Enheden er ikke fast monteret.
• Monter encheden, sö den sidder fast.
• Der var en bevægelse, som dog ikke blev set af iagttageren (bevægelse bag vaeg, et[lille objekt har bevæget sig umiddelbart iærheden af lampen osv.).
• Kontroller området.
• Begraens aller ændr overvågningsområdet om nødvendigt.

13. Juridiske henvisninger

Sikkerhed

Enheden er ikke egnet til anvendelse med særlige tyverialarmer pga. manglende sabotagesikring. Vejret kan påvirke enchedens Funktion.
