BEDIENUNGSANLEITUNG XLED Slim S STEINEL

1. Zu diesen Dokument 3
2. Allgemeine Sicherheitshinweise 3
3. Gerätebeschreibung 4
4. Elektrischer Anschluss 9
5. Montage 10
6. Funktion 21
7. Wartung und Pflege 23
8. Entsorgung 24
9. Konformitätserklarung 24
10. Herstellergarantie 25
11. Technische Daten 27
12. Störungsbehebung 28
13. Rechtliche Hinweise 29

1. Zu diesen Dokument

• Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschriftdienen, vorbehalten.

Warning vor Gefahren!

Warning vor Gefahren durch Strom!

Warning vor Gefahren durch Wasser!

2. Allgemeine Sicherheitseinweise

Gefahr durch Nichtbeachtung der Gebrauchsanleitung!

These Anleitung enthalt wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonderss fingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

Anleitung sorgfältiglesen.
- Sicherheitshinweise befolgen.
- Zugänglich aufbewahren.

• Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von strom führenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.
• Die Arbeit an der Netzspannung ist nur durch qualifizierte Fachpersonal zulässig.

• Landesübliche Installationsvorschriften und Anschlussbedingungen sind zu beachten (z. B. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Nur Original-Ersatzteile verwenden.

• Reparaturen sind nur durch Fachbetriebe zulässig.

3. Gerätebeschreibung

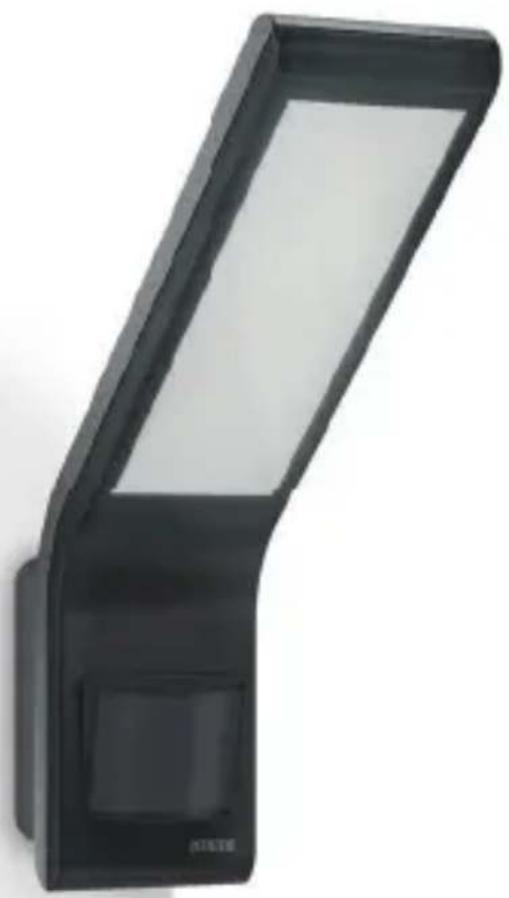

Bestimmungsgemäßer Gebrauch

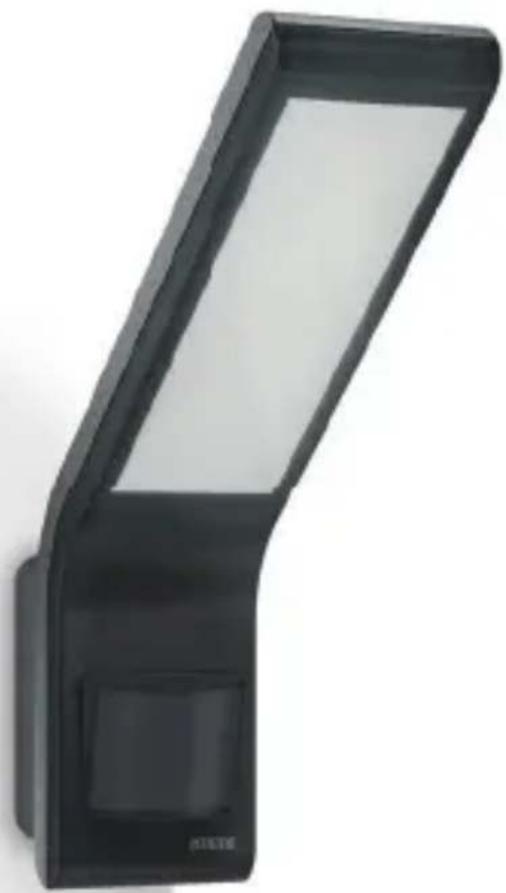

• LED-Strahler mit Infrarot-Bewegungssensor.
• Wandmontage im Innen- und Außenbereich.

Nicht bestimmungsgemäßer Gebrauch

• Der LED-Strahler ist nicht dimmbar.

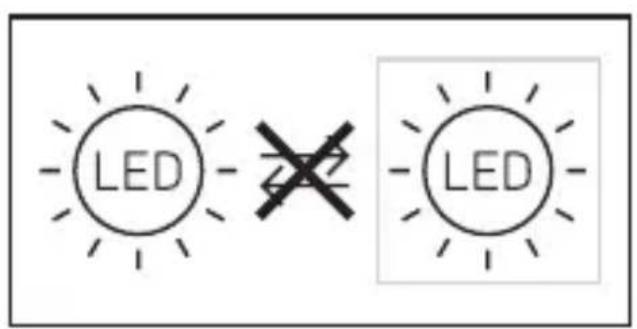

Nicht dimmbar

Funktionsprinzip

• Der Infrarot-Sensor erfasst die Wärme strahlung von sich bewegenden Körpern (z. B. Menschen, Tieren). Die Wärmestrahlung wird elektronisch umgesetzt und schal-tet den LED-Strahler automatisch ein.
• Die{sicherste Bewegungserfassung erfolgt bei Montagedes Gerats seitlich zur Gehrichtung.
• Die Reichweite der Bewegungserfassung ist eingeschrankt, wenn direkt auf das Gerät zugegangen wird.
• Durch Hindernisse (z. B. Bäume, Mauern oder Glas-scheiben) kann die Bewegungserfassung eingeschränkt werden oder nicht möglich sein.
• Plätzliche Temperaturschwankungen durch Wettereinfüsse werden nicht von Wärmequellen unterschieden.

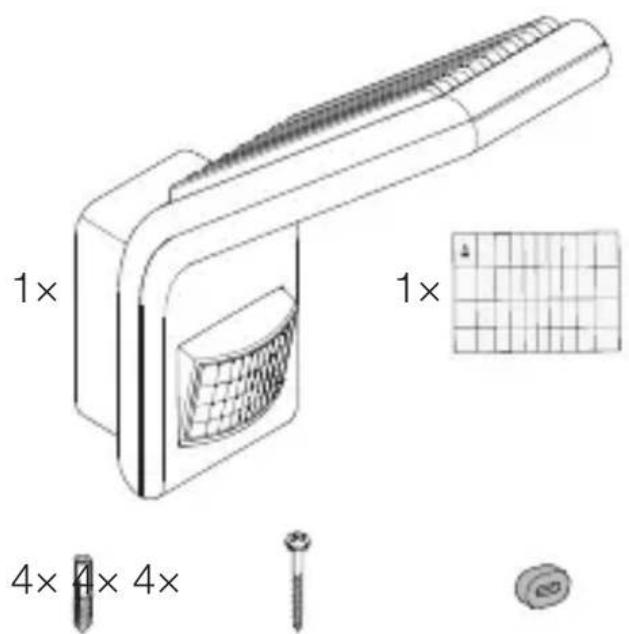

Lieferumfang

3.1

• 1 LED-Strahler
• 1 Abdeckfolie
  -4Dübel
  -4 Schrauben
• 4 Abstandhalter
• 1 Sicherheitsdatenblatt (A)
• 1 Quick-Start-Guide (B)

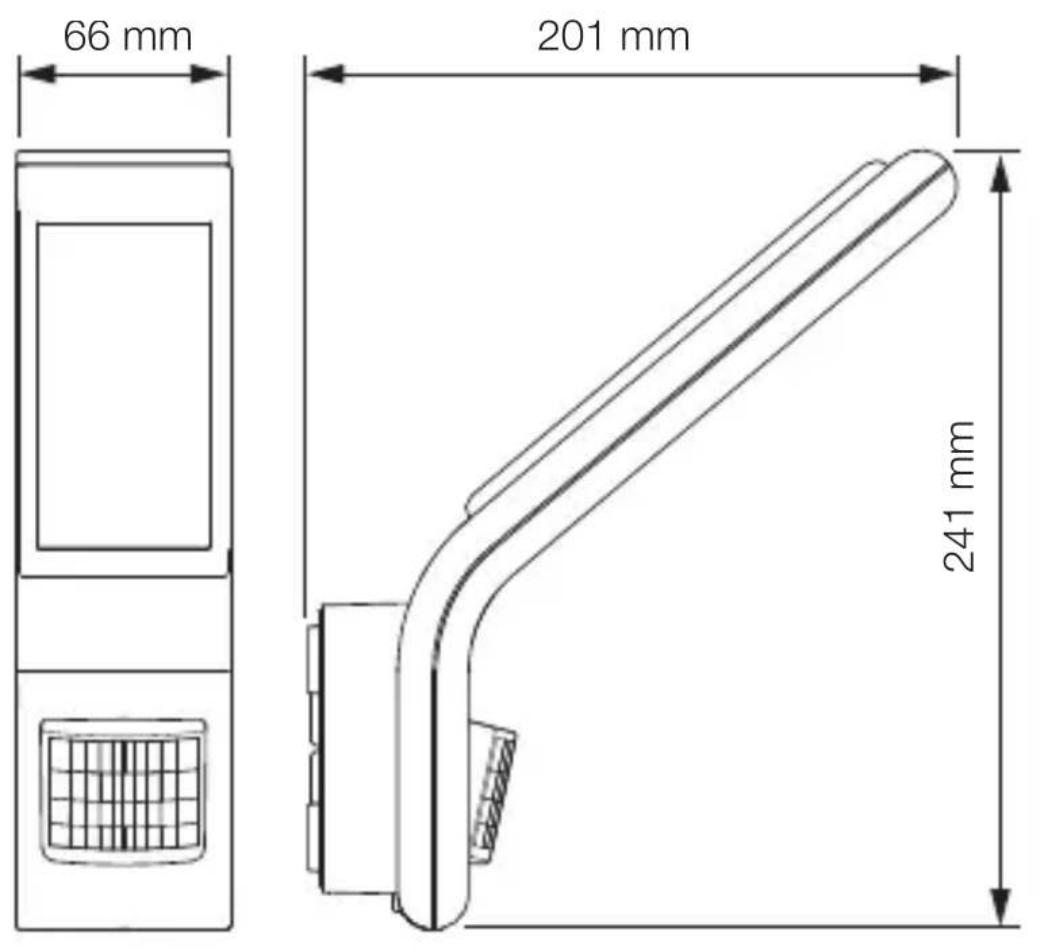

Produktmaße

3.2

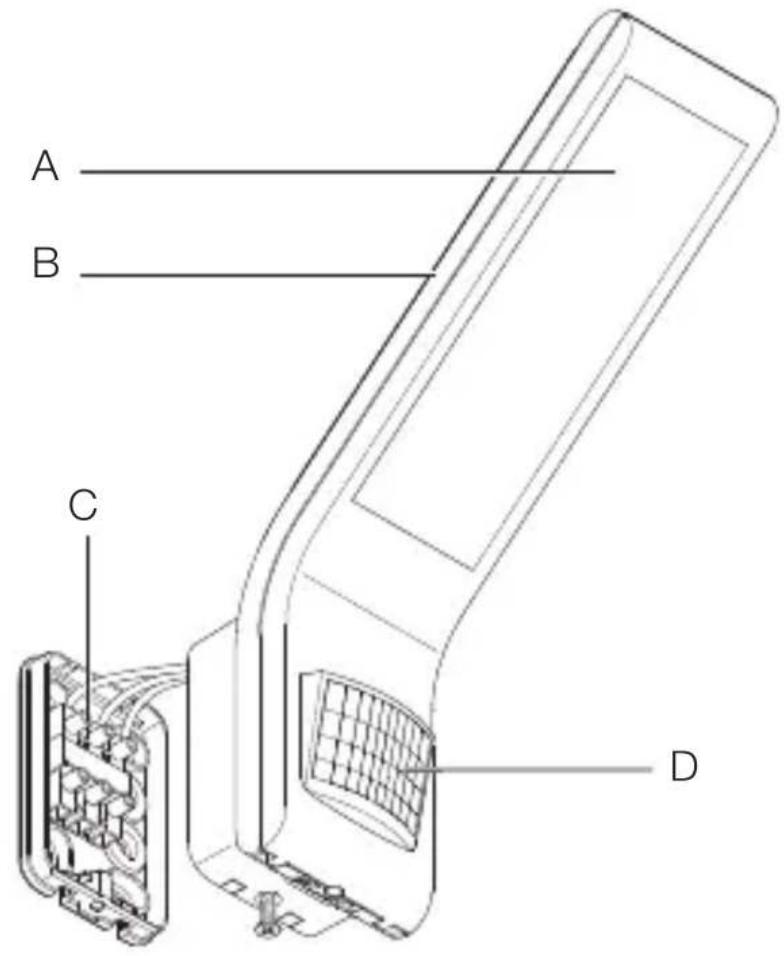

Geräteübersicht

DE

3.3

A LED-Strahlerkopf
B Kuhlkorper
C Wandhalter mit Steckklemme
D Sensoreinheit

3.4

E Dämmerungseinstellung
F Zeiteinstellung

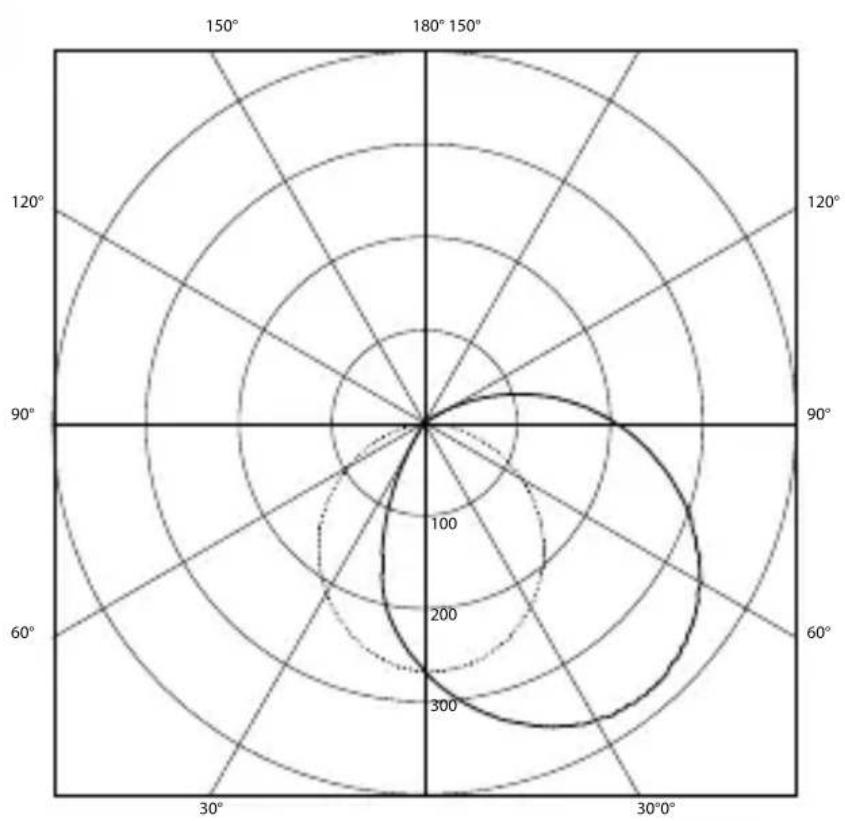

Lichtverteilungskurve
3.5

4. Elektrischer Anschluss

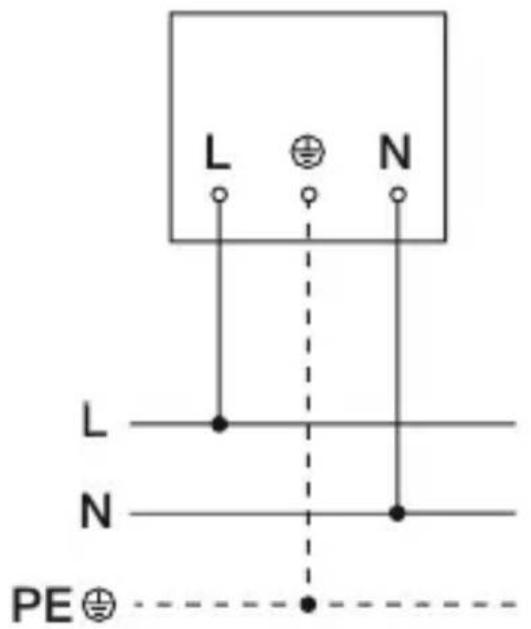

Schaltplan

4.1

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

Das Gerät kann auch elektrisch nach einem Netzschalter angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

5. Montage

Gefahr durch elektrischen Strom!

Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.
• Spannungsfreiheit mit Spannungs prüfer kontrollieren.
• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt.

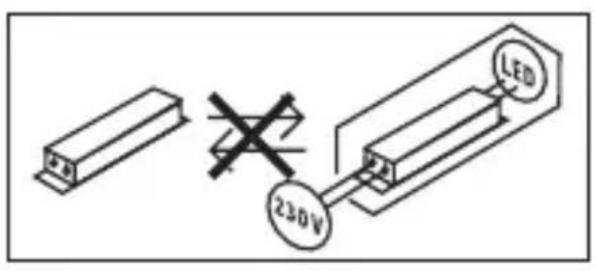

Gefahr von Sachschäden!

Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.

• Anschlussleitungen identifizieren.
• Anschlussleitungen korrekt verbinden.

Montagevorbereitung

• Alle Bauteile auf Beschädigung prufen. Bei Schäden das Produkt nicht in Betriebnehmen.
• Geeigneten Montageort auswahlen.

-Unter Berücksichtigung der Reichweite.
-Unter Berücksichtigung der Bewegungserfassung.
-Erschütterungsfrei.
-Erfassungsbereich frei von Hinder nissen.
-Nicht in explosionsgeführdaten Bereichen.
-Nicht auf leicht entflammbaren Oberflächen.
-Kein Einblick in die Lichtquelle aus kurzer Distanz (< 30 cm).
-Mindestens 50~cm von anderen LED-Strahlern entfernt.

Reichweite

DE

5.1

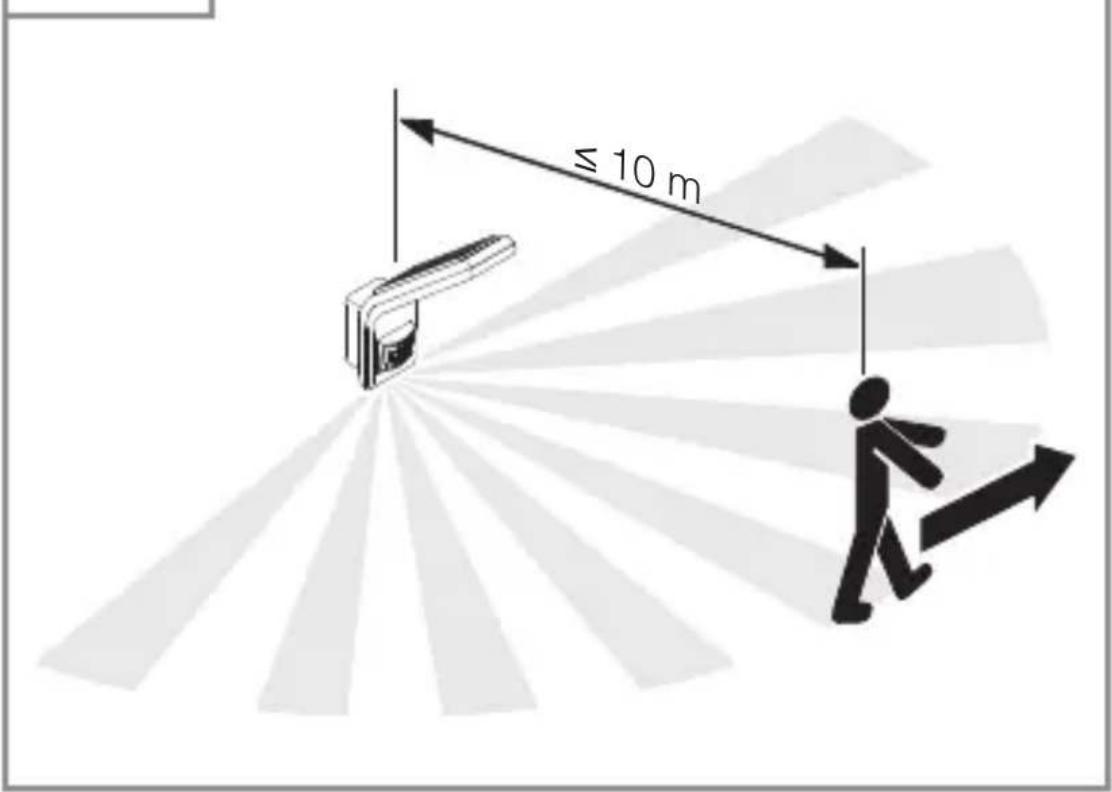

Bewegungserfassung seitlich zur Gehrichtung

5.2

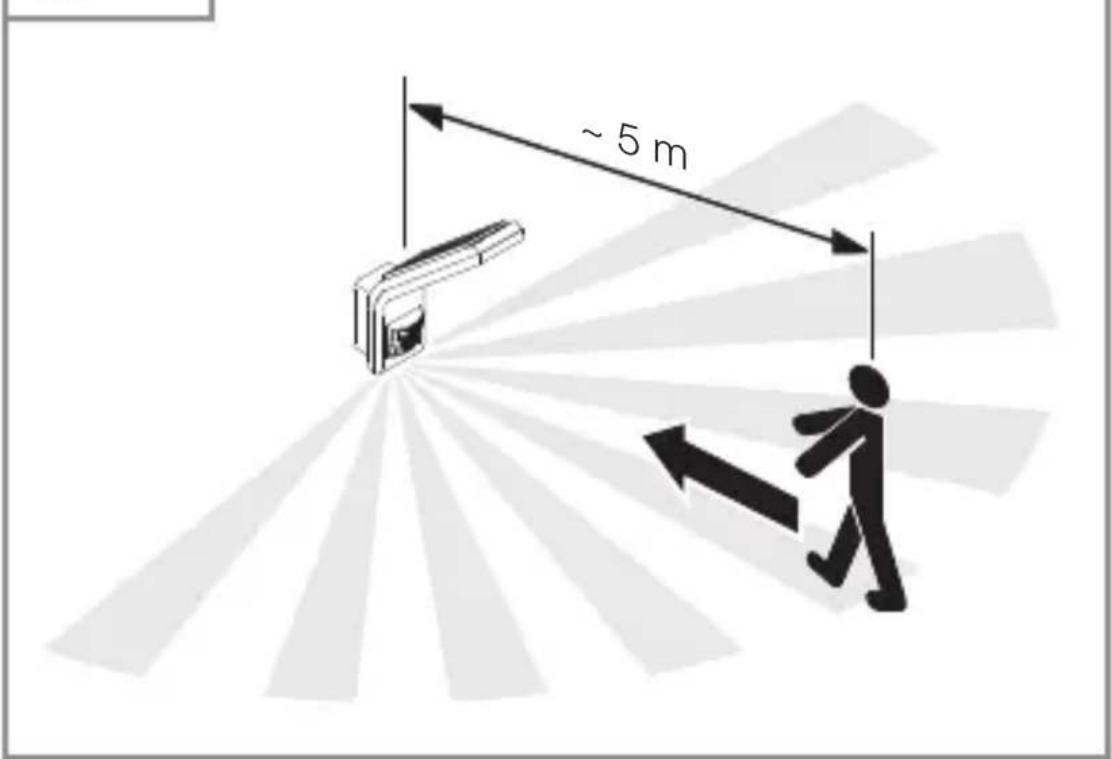

Bewegungserfassung in Gehrichtung

5.3

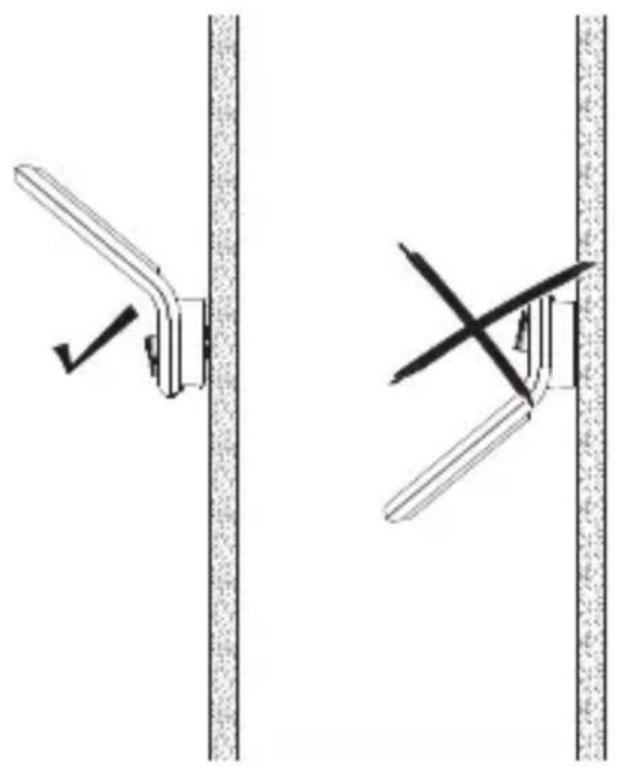

Ausrichtung des Geräts

5.4

Gerät korrekt ausrichten.

Montageschritte

5.5

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.
• Sicherungsschraube offen.

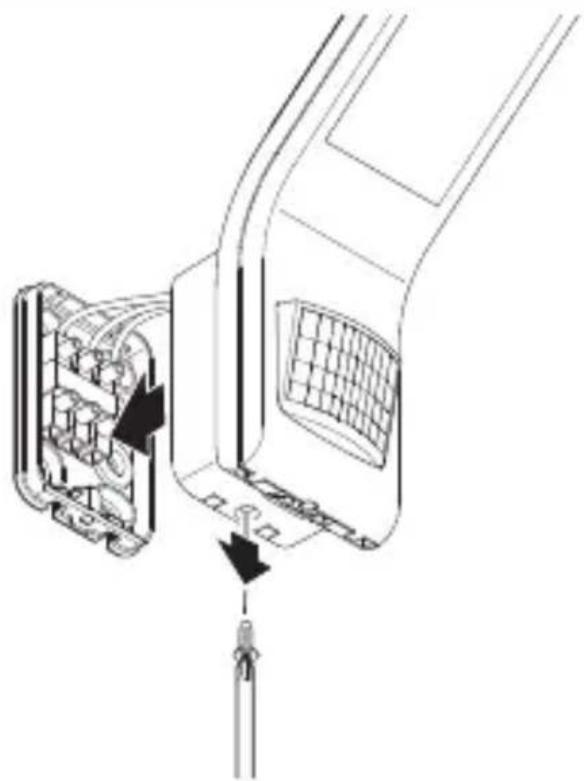

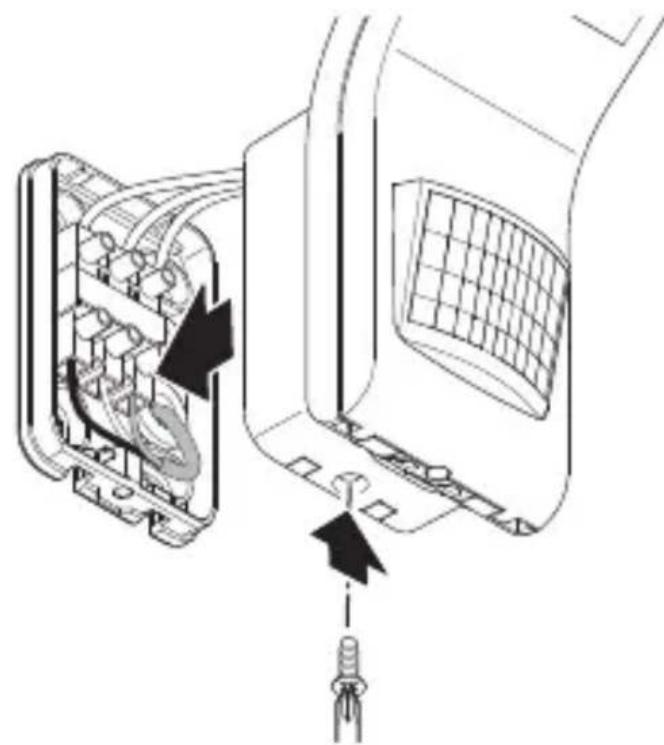

• LED-Strahlerkopf vom Wandhalter trennen.

5.6

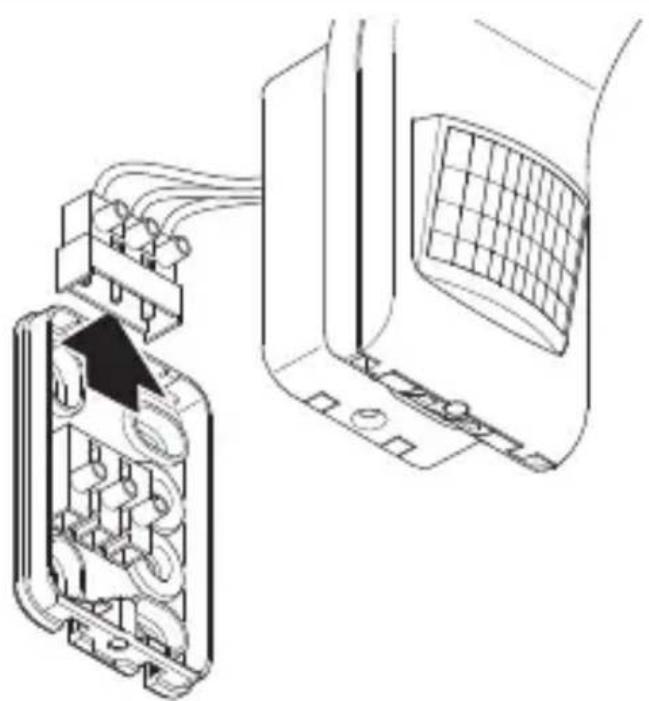

• Steckklemme vom Wandhalter trennen.

5.7

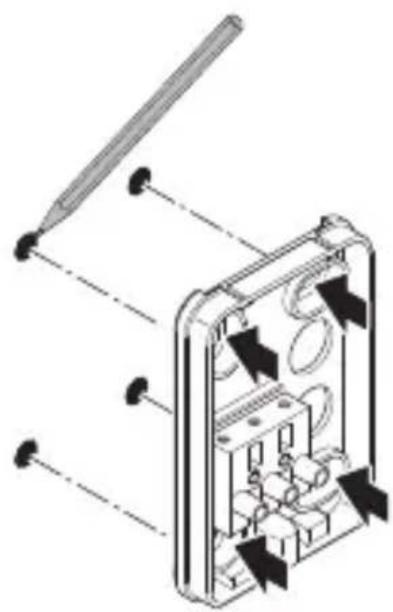

Bohrlicher anzeichnen.

5.8

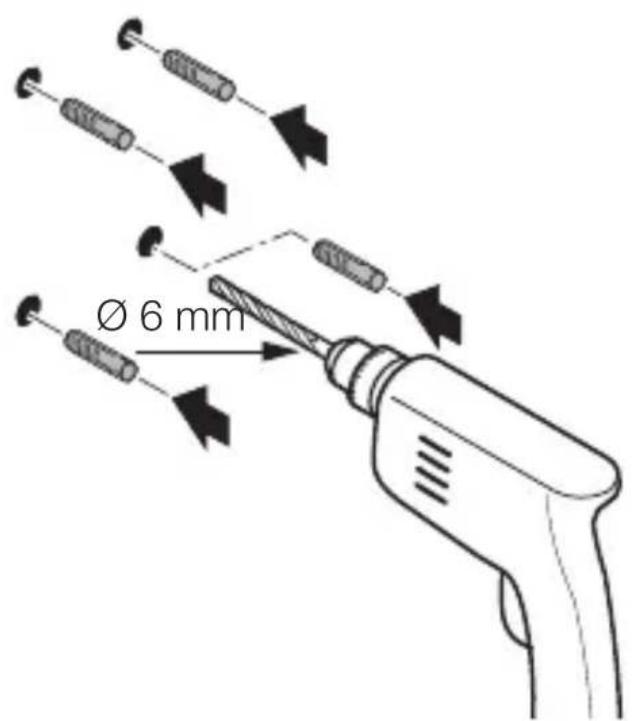

• Löcher bohren (Ø 6 mm) und Dübel einsetzen.

Dichtstopfen für Netz-Zuleitung durchstoßen.

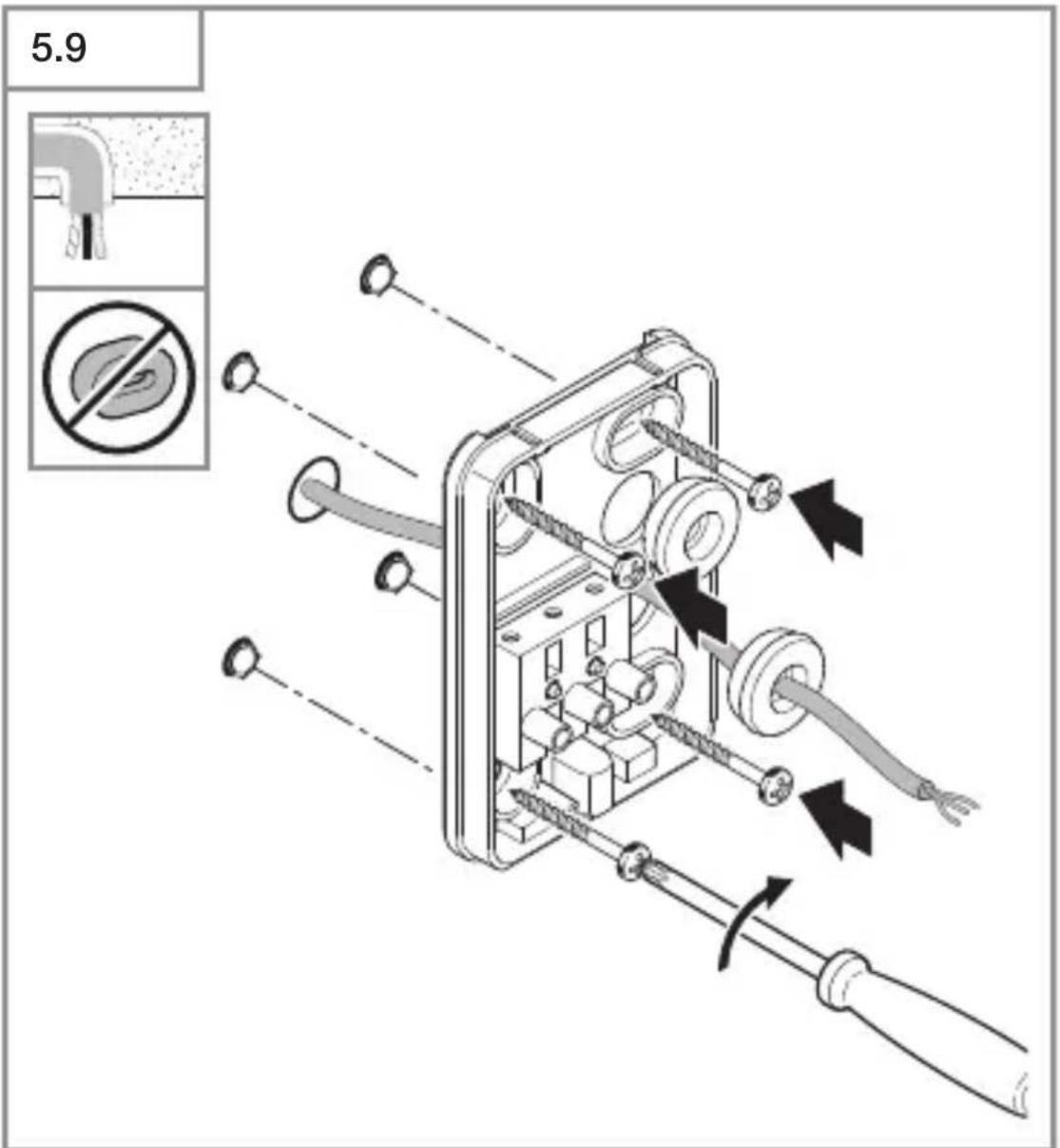

- Wandhalter bei Unterputz-Zuleitung ohne Abstandhalter festschrauben.

DE

Dichtstopfen für Netz-Zuleitung durchstoßen.
- Wandhalter bei Aufputz-Zuleitung mit Abstandhaltern festschrauben.

5.11

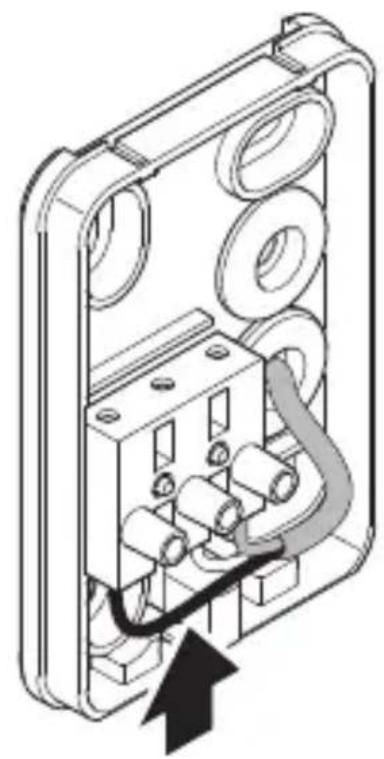

• Netzzuleitung laut Schaltplan anschließen.

→ „4. Elektrischer Anschluss“

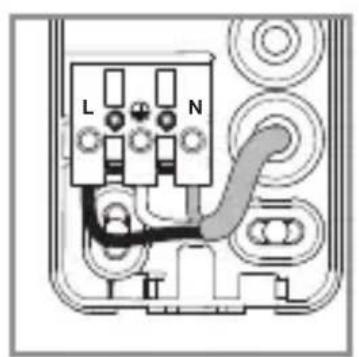

5.12

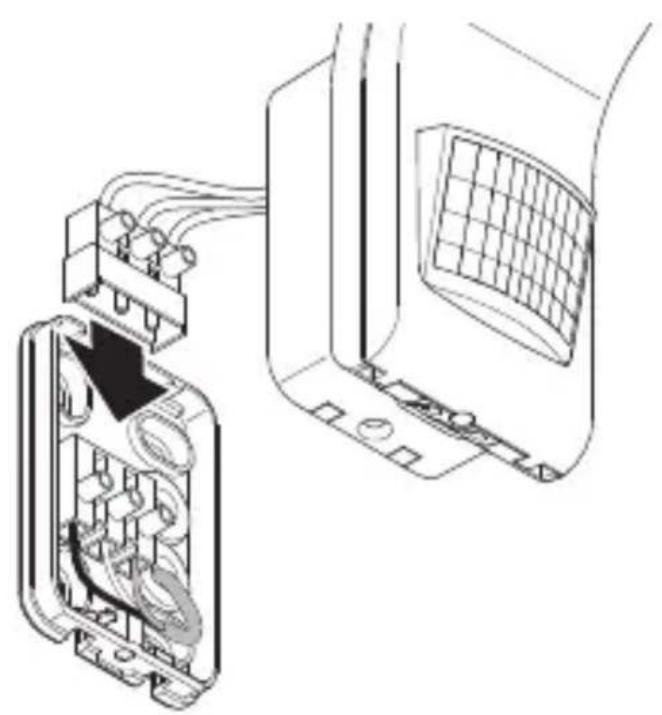

• Steckklemme verbinden.

5.13

• LED-Strahlerkopf auf Wandhalter aufsetzen.

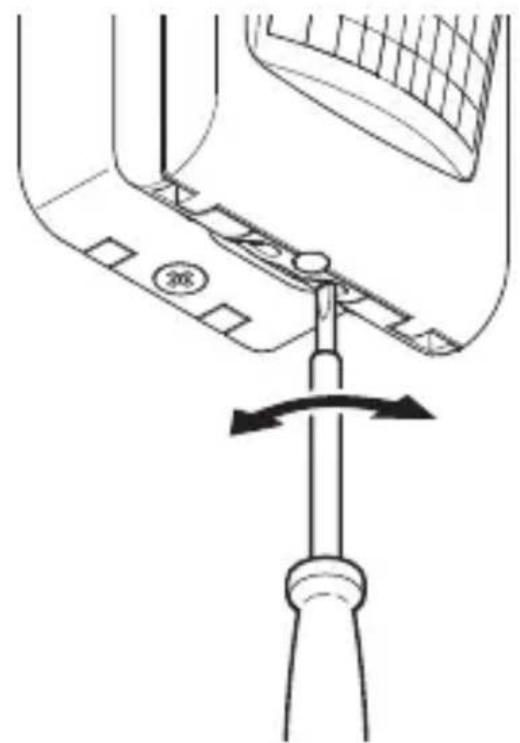

• Sicherungsschraube einschrauben.

5.14

• Stromversorgung einschalten.

5.15

• Einstellungen vornehmen. "6. Funktion"

6. Funktion

Werkseinstellungen

• Dämmerungseinstellung: Tageslichtbetrieb 1.000 Lux
• Zeiteinstellung: 2 Sekunden
• Reichweiteneinstellung:8 Meter

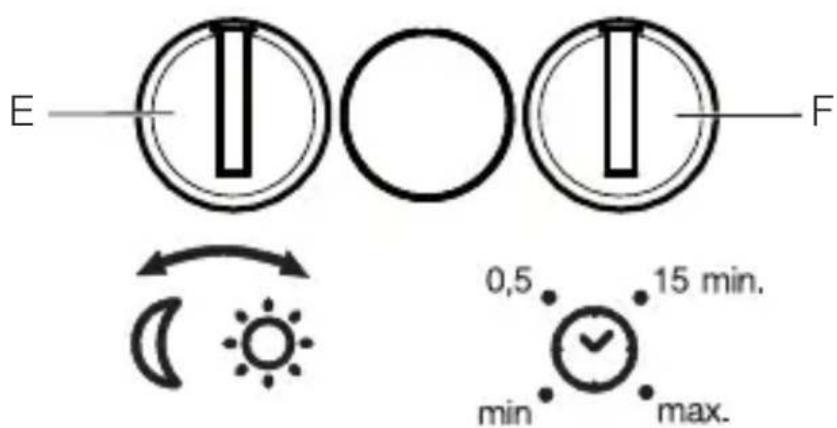

Einstellregler

6.1

Dämmerungseinstellung (E)

DieAnspruchhelligkeit(Dämmerung) kann stufenlos von ca. 2-1.000 Lux eingestellt werden.

• = Tageslichtbetrieb (helligkeitsunabhängig)

• Dämmerungsbetrieb (ca. 2 Lux)

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen.

Zeiteinstellung (F)

Die Ausschaltverzögerung kann stufenlos von ca. 2 Sekunden bis max. 70 Minuten eingestellt werden. jeder erfasste Bewegung schaltet das Licht erneut ein.

Hinweis: Nach jedem Ab schalten des LED-Strahlers ist für eine Dauer von ca. 1 Sekunde keine erneute Bewegungserfassung möglich. Anschließlich kann der LED-Strahler bei Bewegung wieder Licht schalten. Bei der Justierung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

Justierung Erfassungsbereich

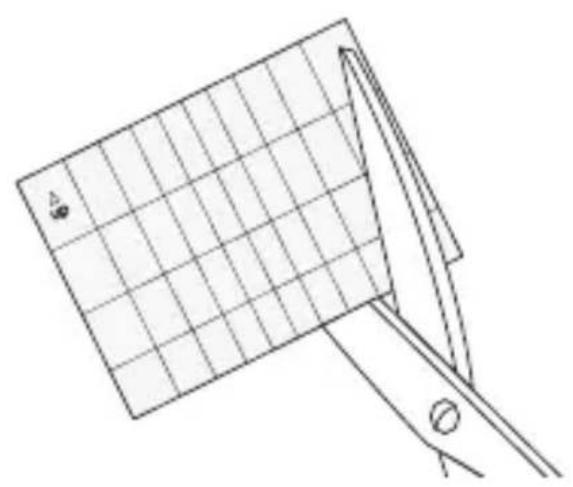

Um unbeabsichtigte Erfassung auszuschlieben oder bestimmte Bereiche gezielt zu überwachen, kann der Erfassungsbereich mit Abdeckfolie eingeschränkt werden. Die Abdeckfolie wird auf die Sensoreinheit aufgeklebt.

6.2

• Zugeschnittene Abdeckfolie auf die Sensoreinheit aufkleben.

7. Wartung und Pflege

Das Gerät ist wartungsfrei.

Gefahr durch elektrischen Strom!

Der Kontakt von Wasser mit stromführung Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

Gerät nur im trockenen Zustand reinigen.

Gefahr von Sachschäden!

Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

• Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittel reinigen.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

9. Konformitätserklärung

Hiermit erklart die STEINEL Vertrieb GmbH, dass der Funkanlageotyp XLED home slim S der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

10. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Wir beglückwūnschen Sie zum Kauf Ihres STEINEL-Produkt, das höchste Qualitätansprüche erfüllt. Aus dem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie{lasst gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkaufner nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschrieben Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleib von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleib zurückzuführn sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,

• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführn sind, die keine STEINEL-Originalteile sind,

• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,

• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführrt wurden,
• bei Transportschäden oder -verlusten.

Die Garantie gilt für sümmtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie esitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatumss und der Produktbezeichnung enthalten muss, an ihren Handler oder direkt an uns, die STEINEL Vertrieb GmbH - Reklamationsabteilung -, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.

Wir empfehlen Ohnen davon, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transport kosten und -risiken im Rahmen der Rück sendung übernehmen wir keine Haftung.

3 JAHRE HERSTELLER GARANTIE

11. Technische Daten

• Abmessungen (H × B× T): 241 × 66 × 201 mm
• Netzspannung: 230 - 240 ~V, 50 / 60 ~Hz
• Leistungsaufnahme (P): 7,20 W
• Lichtstrom (360°): weiβ : 720 lm

anthrazit: 648 lm

• Effizienz: weiB: 100 lm/W
  anthrazit: 90 lm/W
• Standby Sensor (P_sb) : 0,30 W
  Gewicht: 0,560 ~kg
• Projizierte Fläche: Frontansicht: 159 cm²
• Seitenansicht: 101~cm^2
• Netzstrom: 45 ~mA
  -Leistungsfactor: 0,73
• Farbtemperatur: 3.000 K (warmweiB) SDCM 2
• Farbowiedergabeindex: R_a = 82
• Mittlere Bemessungslebensdauer: L70B50 bei 25°C: >60.000 Std.
• Farbkonsistenz SDCM: Anfangswert: 3
• Lichtstärkeverteilung:

-Erfassungsreichweite: 8m
-Erfassungswinkel: 160^ mit Unterkriechschnitt
- Zeiteinstellung: 2 s - 70 min
- Dämmerungseinstellung: 2 - 1.000 Lux
- Schutzart: IP 44
- Schutzklasse: /
- Umgebungstemperatur: -20 bis +40°C

12. Störungsbehebung

Gerät ohne Spannung.

• Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.
  Defekte Sicherung austauschen.

• Leitung unterbrochen.

• Leitung mit Spannungssprüfer überprüfen.
• Kurzschluss in der Netzzuleitung.
  Anschlisse überprüfen.
• Eventuell vorhandener Netzschalter aus.
• Netzschalter einschalten.

Gerat schaltet nicht ein.

• Dämmerungseinstellung falsch gewählt.
• Dämmerungseinstellung neu einstehen.
• Netzschalter AUS.

• Netzschalter einstellen.

• Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.
  Defekte Sicherung austauschen.

• Schnelle Bewegungen werden zur Störungsmini mierung unterträckt oder Erfassungsbereich zu Klein oder nicht korrekt.

• Erfassungsbereich kontrollieren und justieren.
  -Lichtquelle defekt.
  Die Lichtquelle ist nicht wechselbar. Gerät kompletter setzen.

Gerat schaltet nicht aus.

• Dauernde Bewegung im Erfassungsbereich.

• Erfassungsbereich kontrollieren.

• Bei Bedarf den Erfassungsbereich einschränken oder verändern.

Gerat schaltet unerwünscht ein.

• Gerät nicht bewegungssicher montiert.
  Gerat fest montieren.
  -Bewegung lag vor, wurde jedoch vom Beobachternicht erkannt (Bewegung hinter Wand, Bewegung eineskleinen Objektes in unmittelbarer Lampennähe etc.).
• Bereich kontrollieren.
• Bei Bedarf den Erfassungsbereich einschränken oder verändern.

13. Rechtliche Hinweise

Sicherheit

Das Gerät ist für den Einsatz mit speziellen Einbruchdarmanlagen auf Grund fehlender Sabotagesicherheit nicht geeignet. Witterungseinflüsse können die Funktion des Geräts beeinflussen.
