BRUKSANVISNING XLED Slim S STEINEL

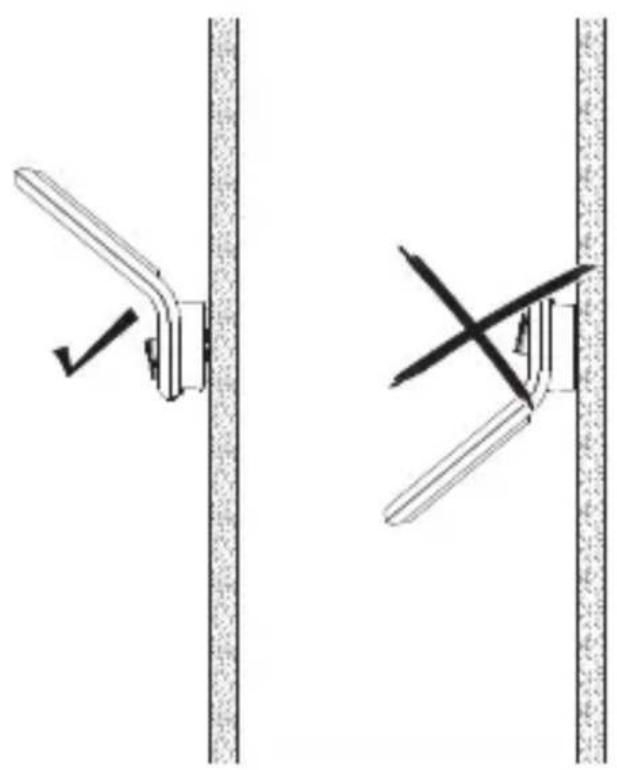

Justering av armaturen

5.4

• Injustera armaturen korrekt.

Montageordning

5.5

4. Elektrisk til Slutting

Ledningsdiagram

4.1

N = nulleder (oftest blå)

PE = beskyttelseseleder (grøn/gul)

Enheden kan och tilsluttes elektrisk after en netafbrdyder, hvis det er sikret, at netafbrdyden altid er taendt.

Fare pga. elektrisk strøm!

- Bor huller (ø 6 mm), og saet rawlplugs i.

• Tilslut nettilførslen iht. eldiagrammet.

→ „4. Elektrisk tilslutning“

5.12

• Tilslut stikklemmen

5.13

DK

Fare pga. elektrisk strøm!

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

set fra sider: 101 cm²

-Netstrøm:
45 mA
- Effektfaktor: 0,73
- Farvetemperatur: 3.000 K (varm hvid) SDCM 2
- Farvegengivelsesesindeks: R_a = 82
- Gennemsnitlig beregnet levetid: L70B50 ved 25^ C: >60.000 timer
- Farvekonsistens SDCM: startværdi: 3
Lysstyrkeforderding:

-Overvagningsrækkevidde: 8m
-Overvågningsvinkel: 160^ med krybebeshyttelse
-Tidsindstilling: 2s - 70min
- Skumringsindstilling: 2-1.000 lux
- Kapslingsklasse: IP 44
- Beskyttelsesklasse:
- Omgivelsestemperatur: -20 till +40°C

1. Om dette dokumentet 3
2. Generelle sikkerhetsinstrukser 3
3. Apparatbeskrivelse 4
4. Elektrisk tilkobling 9
5. Montering 10
6. Funksjon 21
7. Vedlikehold og stell 23
8. Avfallsbehandling 24
9. Samsvarserklaering 24
10. Produsentgaranti 25
11. Tekniske spesifikasjoner 26
12. Utbedring av feil 27
13. Juridiske merknader 28

Advarsel om fare på grunn av strøm!

Advarsel om fare på grunn av vann!

2. Generelle sikkerhetsinstrukser

Fare dersom bruksanvisingen ignoreres!

Denne anvisningen inneholder viktig informasjon for sikker bruk av encheten. Det gjores ekstra oppmerksom på mulige farer. Ignoreresppe, kan dette.fore til død eller alvorlige personskader.

• Les bruksanvisingen nøye.
  Folg sikkerhetsinstruksene.

• Oppbevar bruksanvisningen tilgjengelig.

• Bruk av elektrisk strøm kan före til farlige situasjoner. Berøring av stromførende deler kan före til elektrisk sjokk, forbrenninger eller død.

• Arbeid på nettspenningen skal kun utføres av kvalifisert fagpersonale.
• Følg nasjonale installasjonsforskrifter og tilkoblingskrav (f.eks. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Bruk kun originale reservedeler.
• Reparasjoner skal kun utfores av fagbedrifter.

3. Apparatbeskrivelse

Forskriftsmessig bruk

• LED-lyskaster med infrarød bevegelsessensor
• Til montering på vegginne og ute.

Ikke forskriftsmessig bruk

• LED-lyskasteren kan/DDimmes.

Kan/DD

Funksjon

• Den infrarode sensoren registrarer varmeestrålingen fra f.eks. mennesker eller dyr som beveger seg. Varmestrålingen onsettes elektronisk og kobler automatisk inn LED-lyskasteren.
• Den sikreste bevegelsesregisteringen oppnås när encheten monteres til sider for gangretningen.
• Rekkevidden av bevegelsesregisteringen er innskrenket'nar man gär rett mot encheten.
• Hindre (f.eks. trær, murer eller glassflater) kan redusere eller forhindre bevegelsesregisteringen.
• Det skilles/DDke mellom plutselige temperatursvingninger grunnet værpavirkning og varmekilder.

Leveringsomfang

3.1

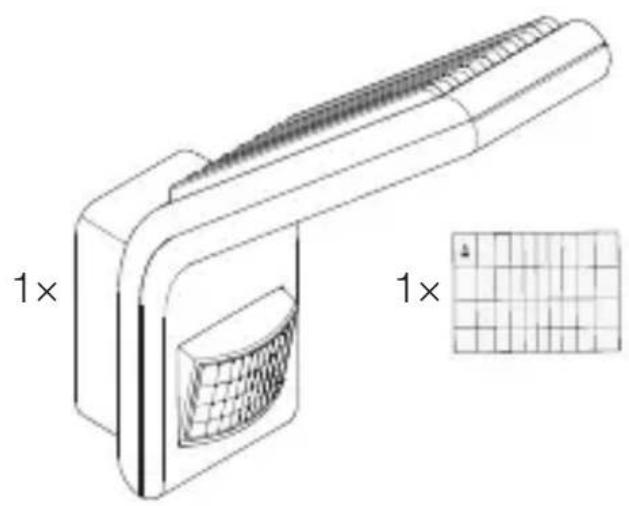

• 1 LED-lyskaster
  -1 dekkfolie
• 4 murplugger
• 4 skruer
• 4 avstandsstykker
• 1 sikkerhetsdatablad (A)
• 1 hurtigstart-guide (B)

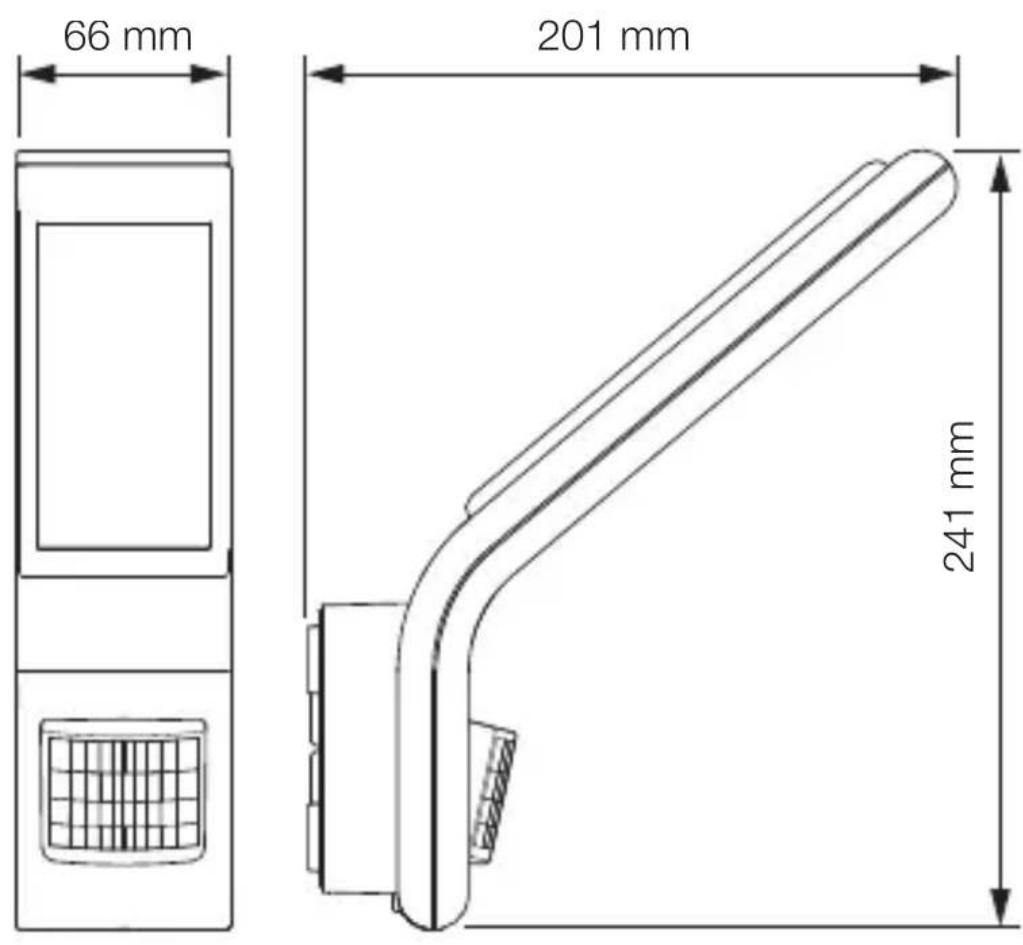

Produktmal

3.2

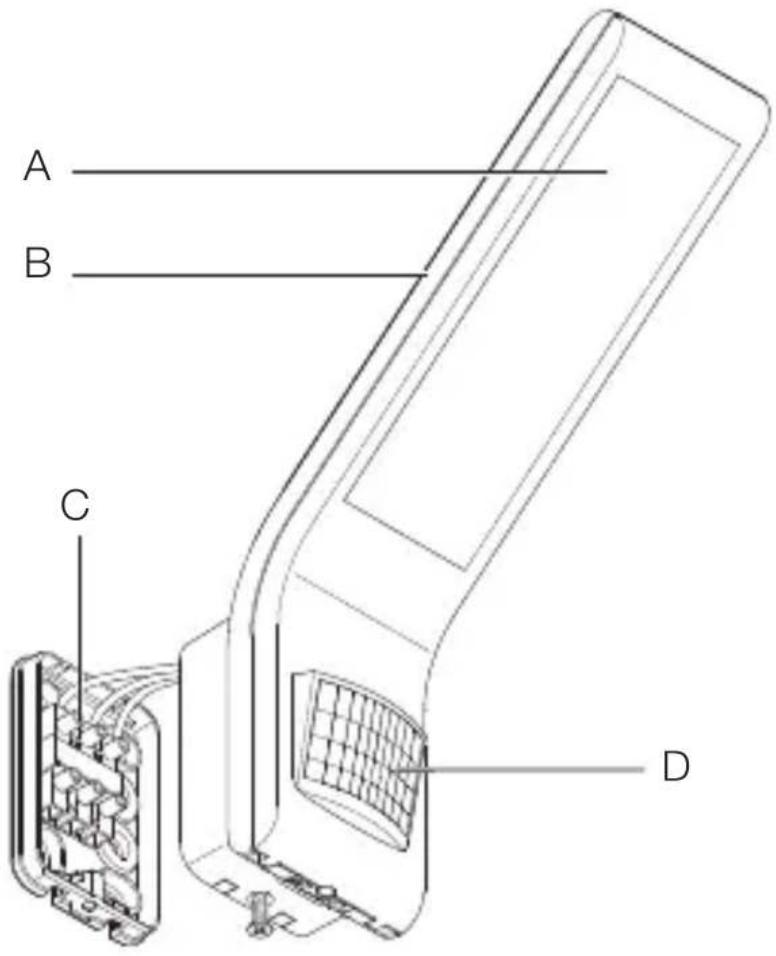

Oversikt over apparatet

3.3

A LED-lyskasterhode
B Kjolelegeme
C Veggbrakett med innstiksklemme
D Sensorenhet

3.4

E Skumringsinnstilling
F Tidsinnstilling

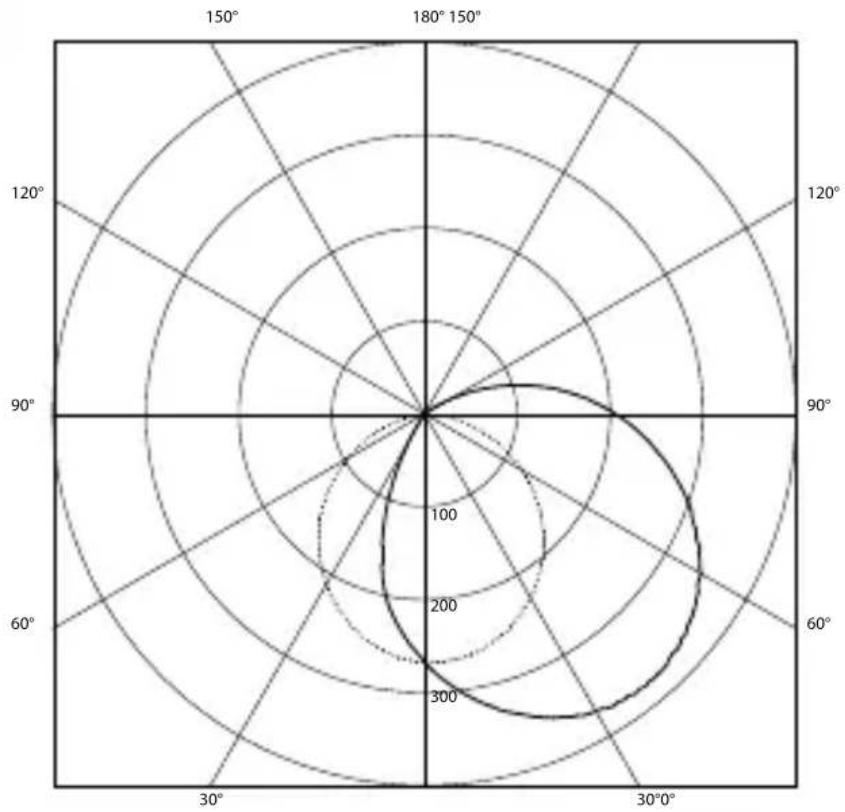

Lysfordelingskurve
3.5

4. Elektrisk tinkobling

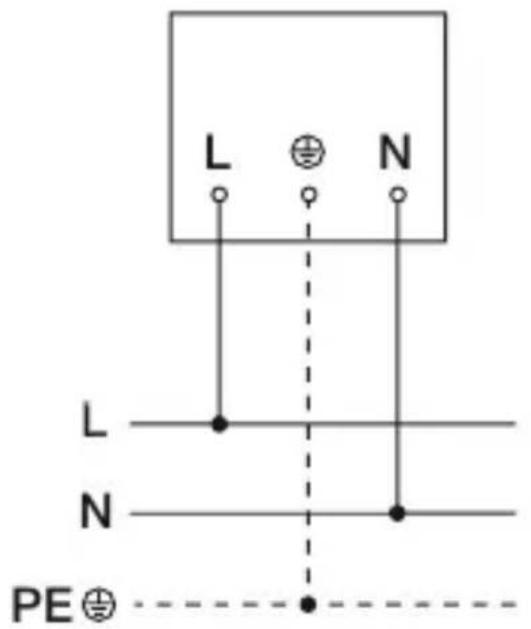

Koblingssskjema

4.1

L = fase (som regel svart, brun aller grå)

N = nulleder (som regel blå)

PE = jordleder (grønn/gul)

Enheten kan også kobles elektrisk til etter en ledningsbryter, dersom det er sikret at ledningsbryteren er permanent på.

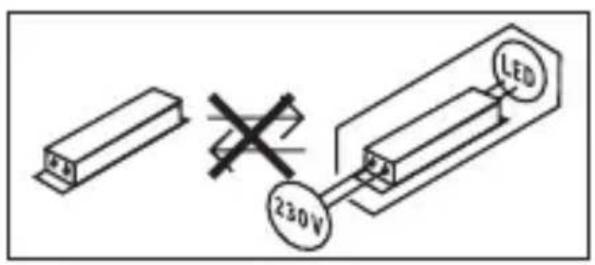

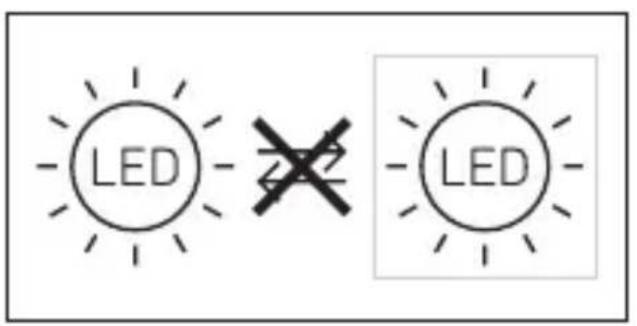

Lyskilden i++, danne lampen kan化进程 ut. Dersom lyskilden skal erstattes (f.eks. mot slutten av levetiden), ma hele lampen skiftes ut.

5. Montering

Elektrisk strøm kan utgjore fare!

Berøring av strømførende deler kan.fore til elektrisk sjokk, forbrenninger eller død.

• Slå av strømmen og stans strømtilførlsen.
• Bruk en spenningstester til Å kontrollere at ledningen er stromfri.
  Pase at strømtilforselen forblir stanset.

Fare for materielle skader!

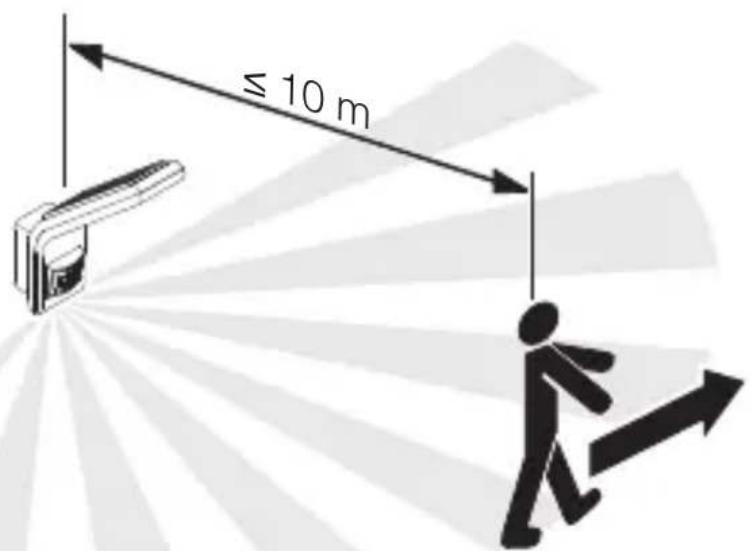

Bevegelsesregistering til sider for gangretning

5.2

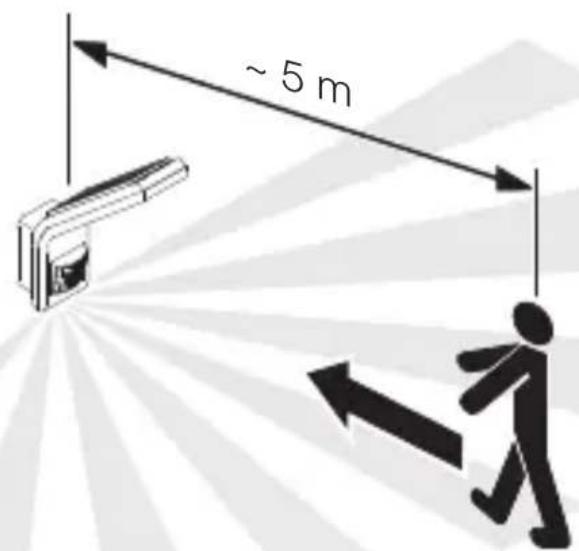

Bevegelsesregistering i gangretning

5.3

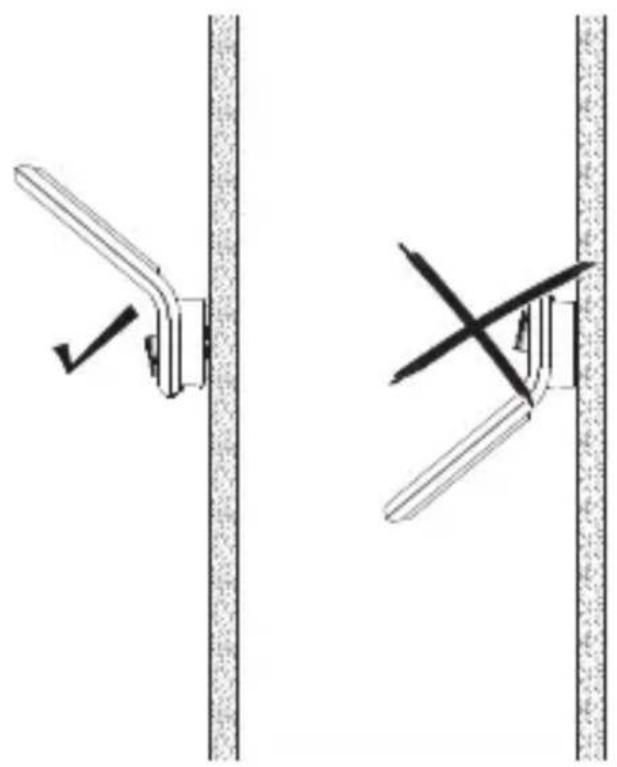

Justere encheten

5.4

• Juster enchoten korrekt.

Fremgang ved montering:

5.5

• Sjekk at strømtilførlsen er stanset

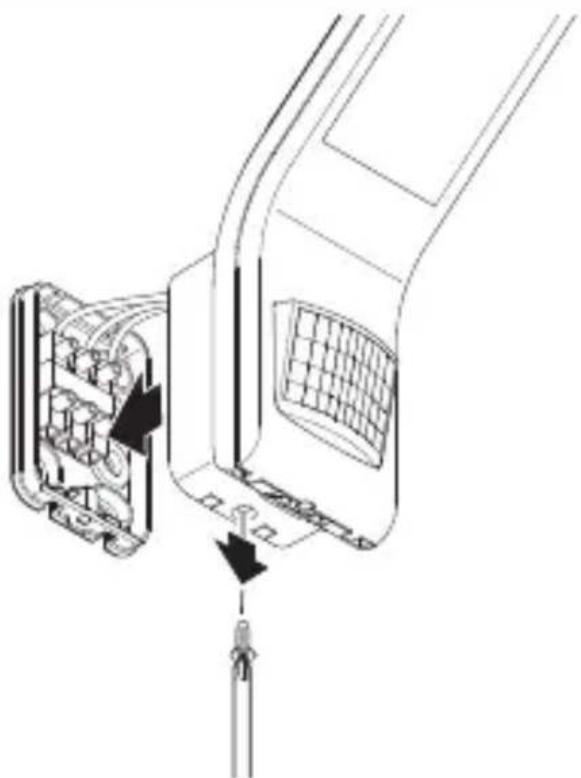

  Losne sikringsskruen
• Ta LED-lyskasterhodet ut av veggbraketten

5.6

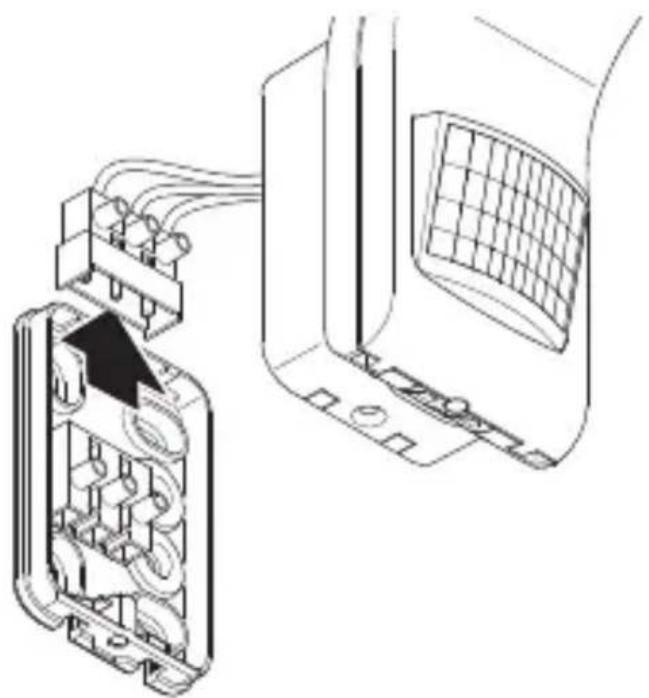

• Ta innstiksklemmen ut av veggbraketten

- Tagn borehul

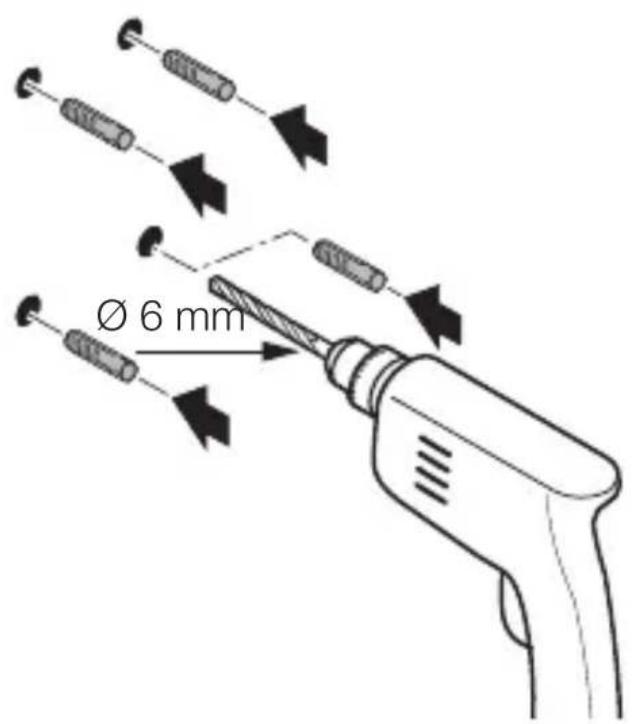

- Bar hull (0 6 mm) og set Inn plugger

• Trykk inn tetningspluggen for nettilforselskabelen

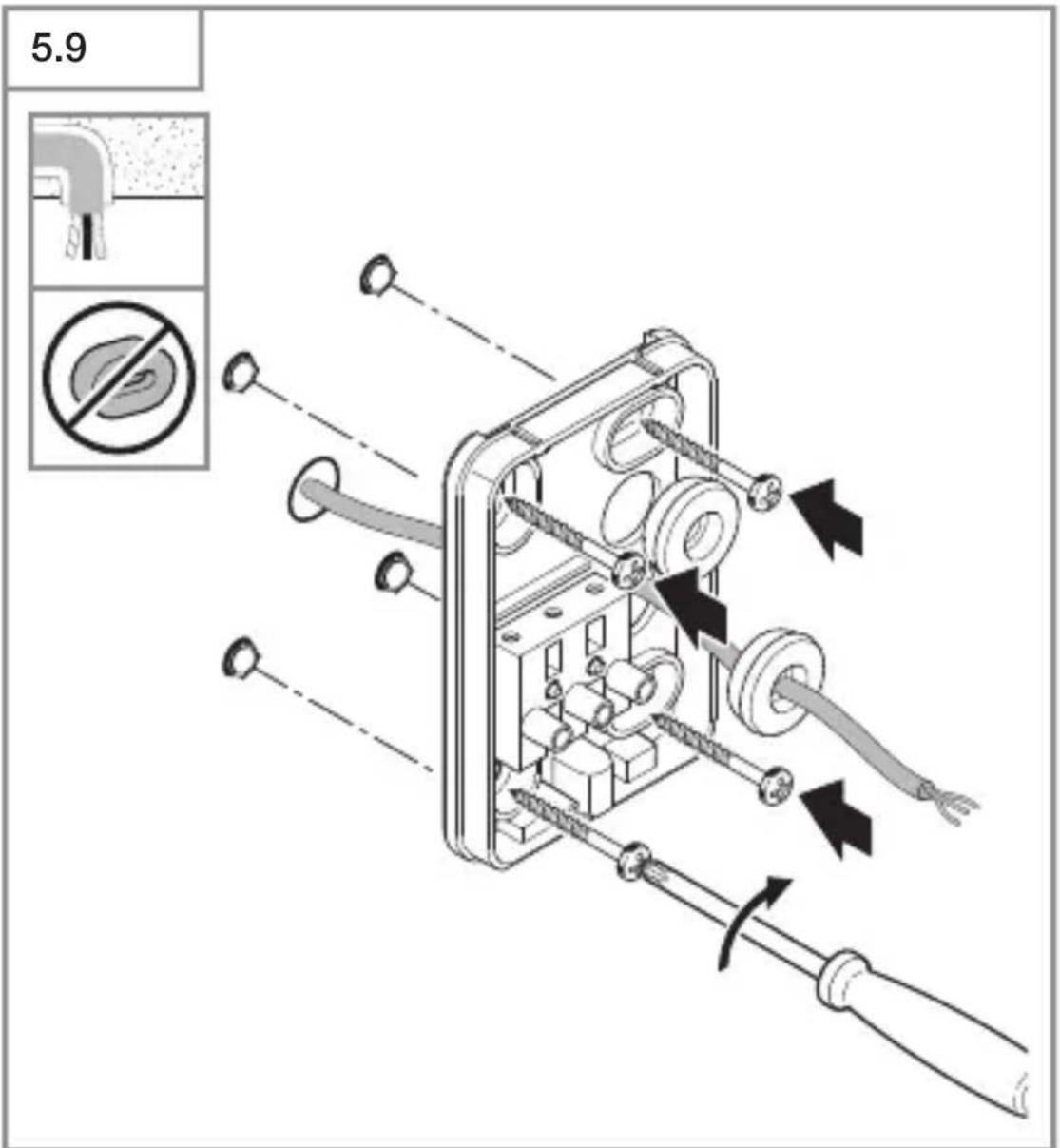

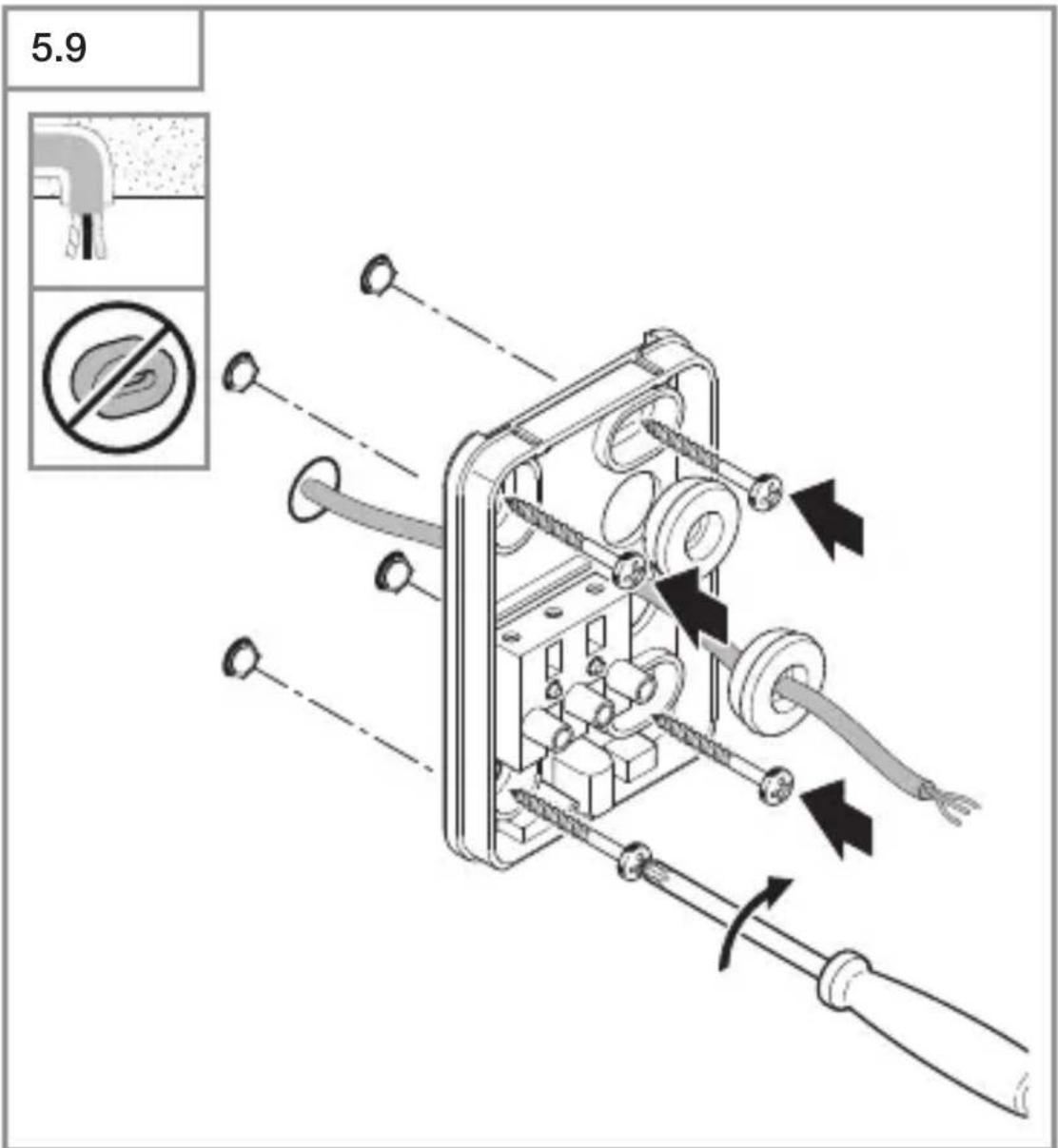

• For skjult ledningsføring: skru veggbrakketten fast uten avstandsstykker

• Trykk inn tetningspluggen for nettledningen.

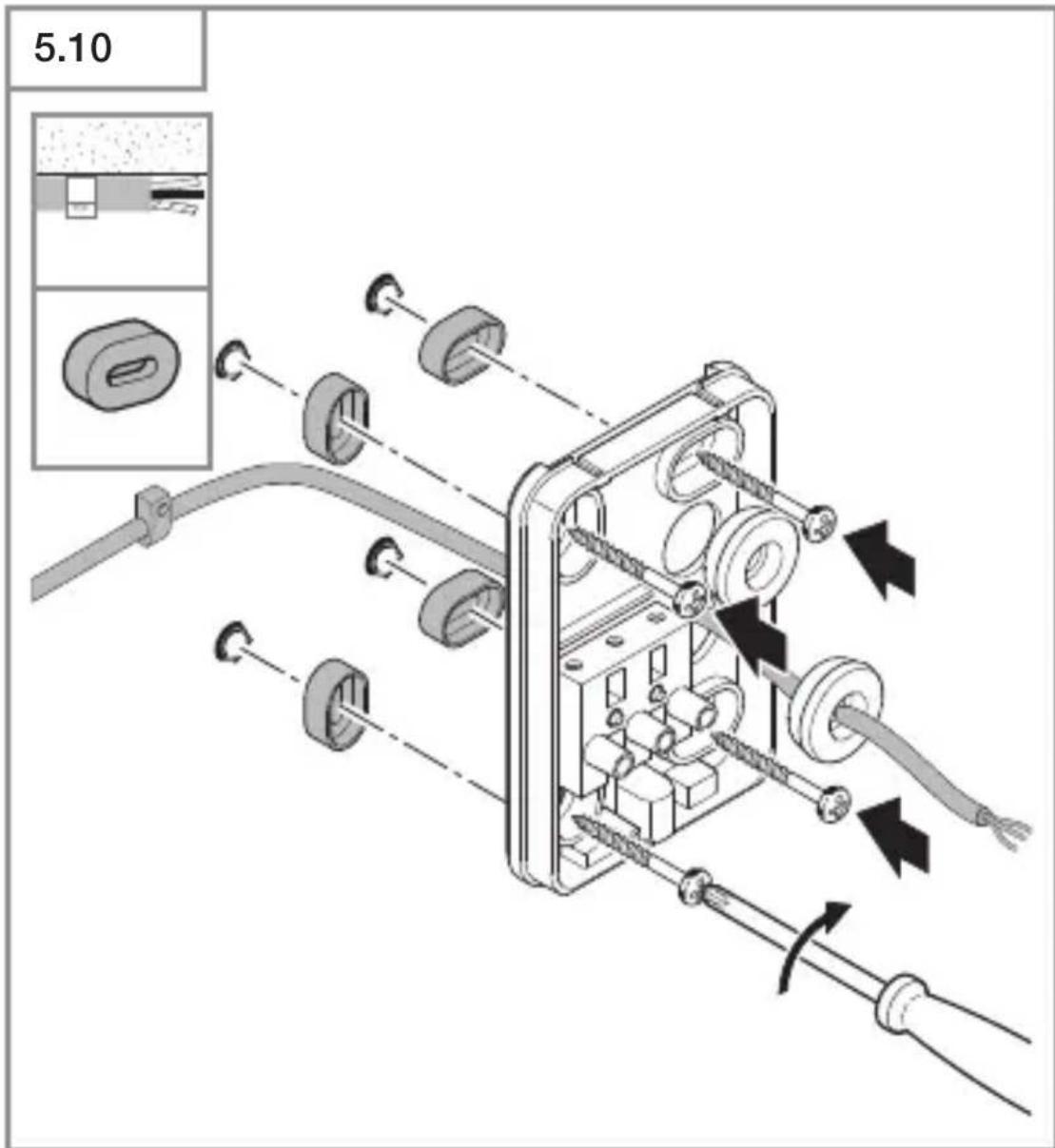

  For Åpen ledningsføring: skru veggbraketten fast med avstandsstykker

5.11

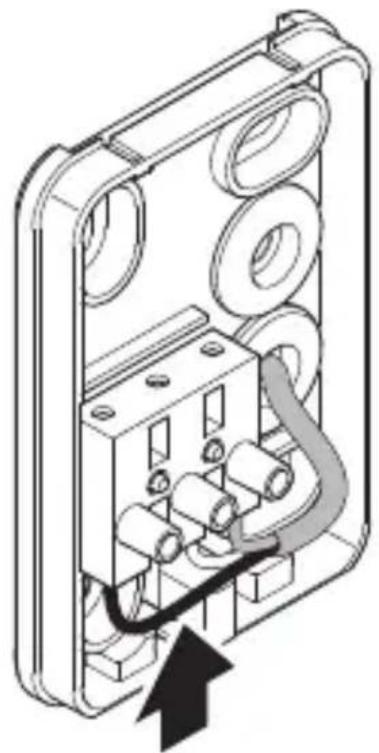

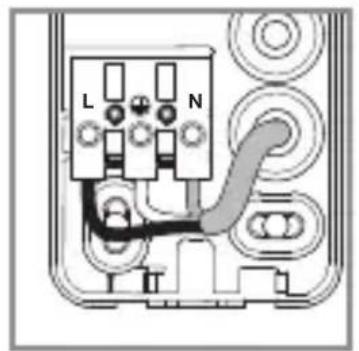

Koble nettledningen til iht. koblingsskjemaet.

,4. Elektrisk tilkobling"

5.12

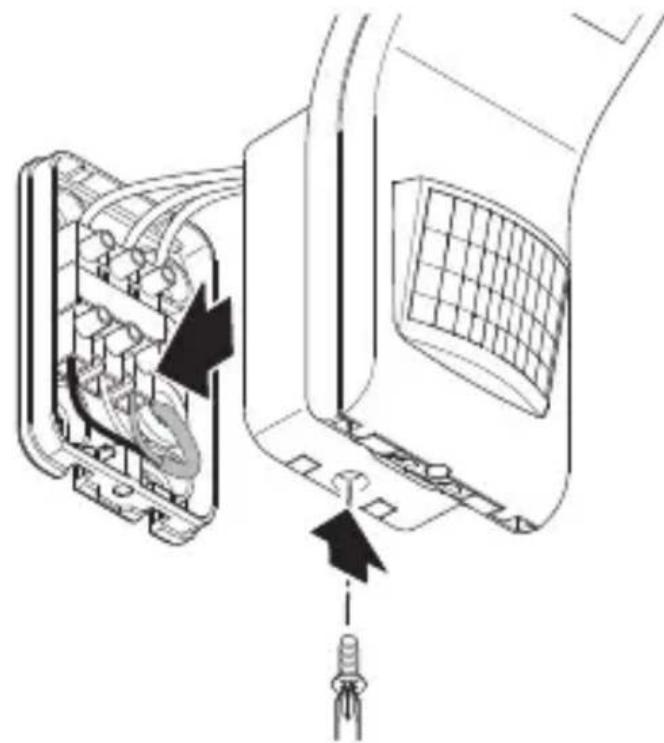

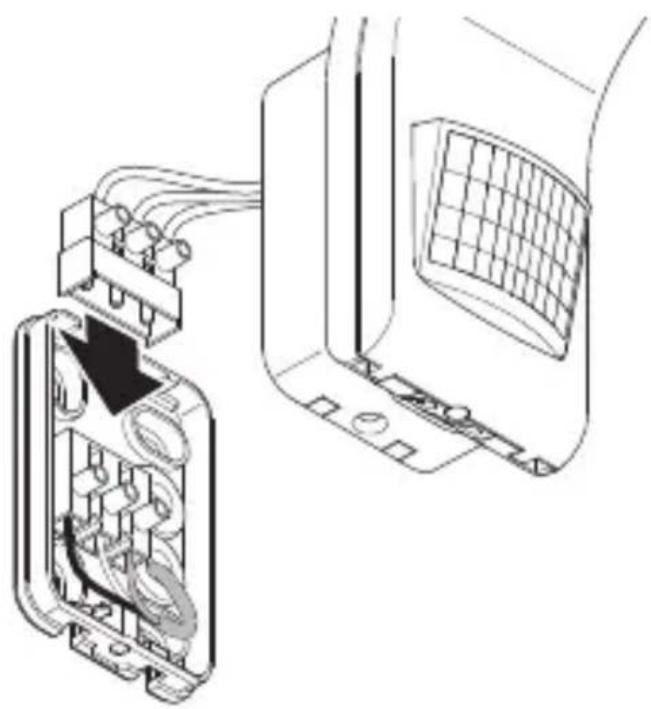

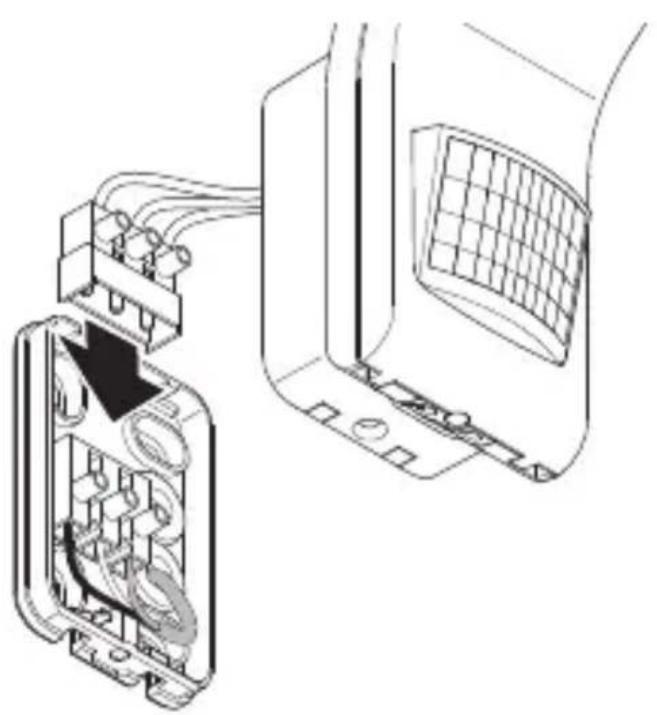

• Sett inn innstiksklemmen

5.13

• Sett LED-lyskasterhodet på veggbraketten.
• Skru inn sikringsskruen

5.14

• Slå på strømtilførsvelen

5.15

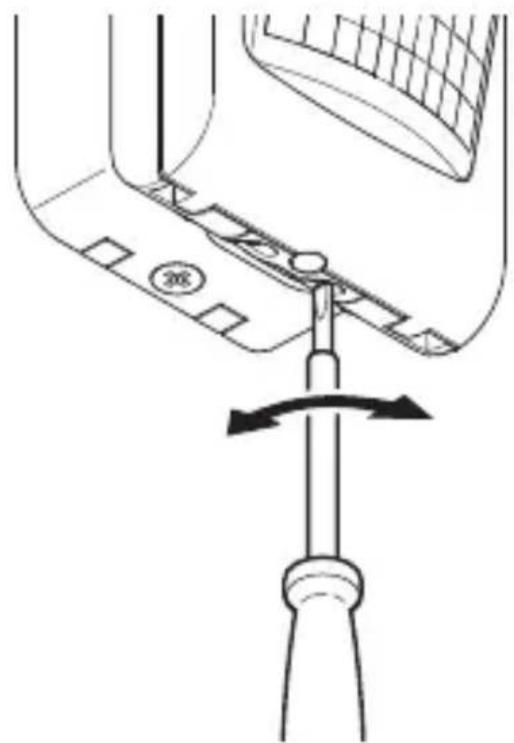

• Still inn

"6. Funksjon"

6. Funksjon

Fabrikinnstillinger

• Skumringsinnstilling: dagslysmodus 1000 lux
• Tidsinnstilling: 2 sekunder
• Rekkeviddeinnstilling:8 meter

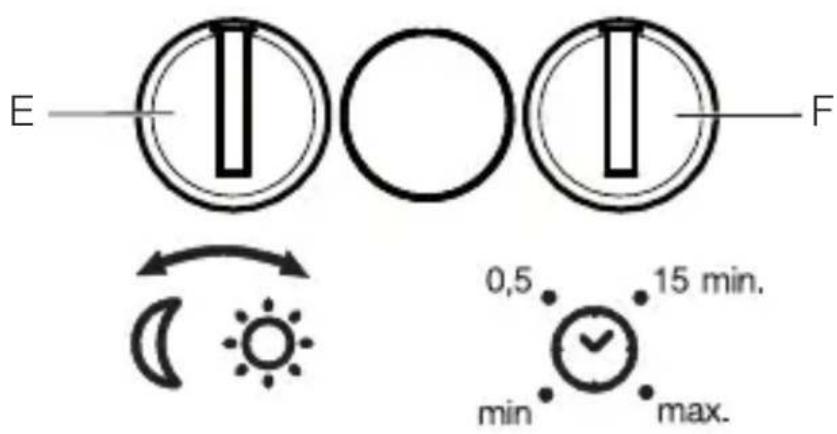

Stillskrue

6.1

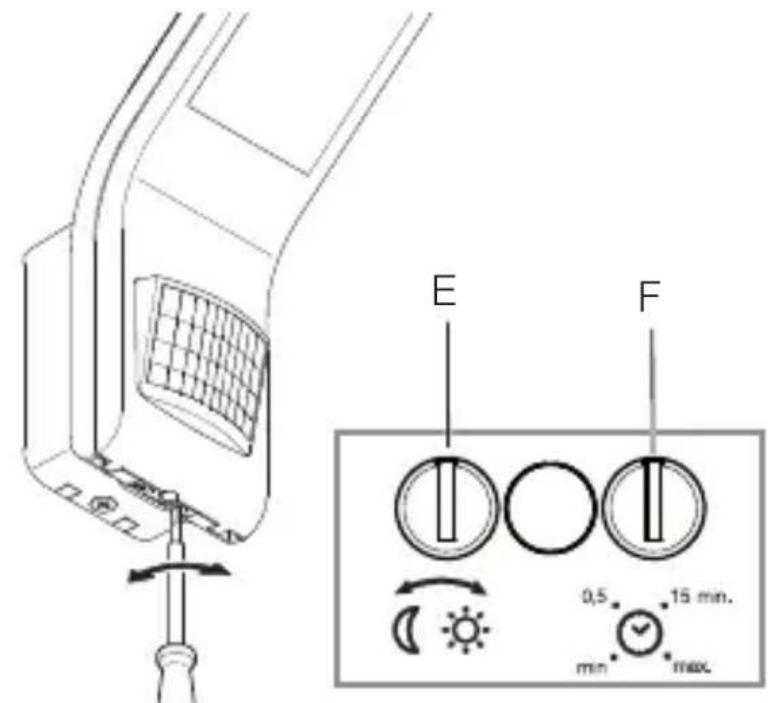

Skumringsinnstilling (E)

Ønsket reaksjonsnivå (skumring) kan stilles trinnløst inn fra ca. 2-1 000 lux.

• = dagslysmodus (uavhengig av lysstyrke)

• skumringsmodus (ca. 2 lux)

Ved innstilling av dekningsområdet og for funksjonstesten i dagslys på stillskruen stå på.

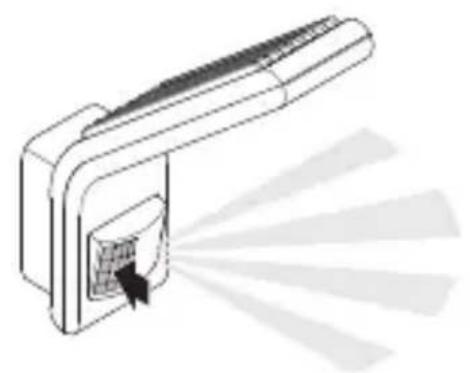

Tidsinnstilling (F)

Utkoblingsforsinkelsen kan stilles trinnløst inn mellom ca. 2 sekunder og maks. 70 minutter. Hver registrerte bevegelse kobler inn lyset på nytt.

Merk: Hver gang LED-lyskasteren kobles ut, avbrytes en ny bevegelsesregistrering i ca. 1 sekund. Deretter kan LED-lyskasteren tenne lys ved bevegelse igjen. Ved innstilling av dekningsområdet og for funksjonstest anbefales det Å stille inn kortest mulig tid.

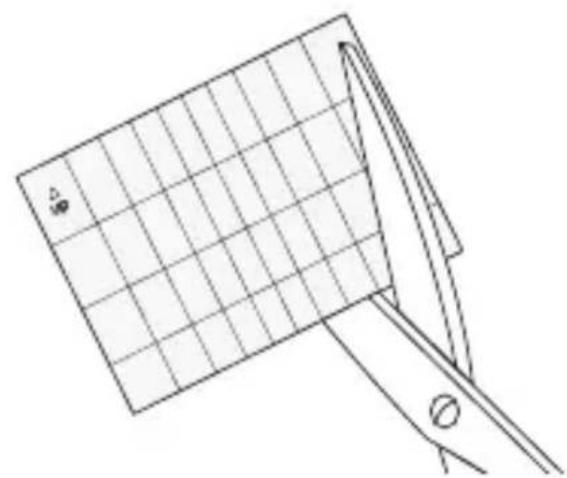

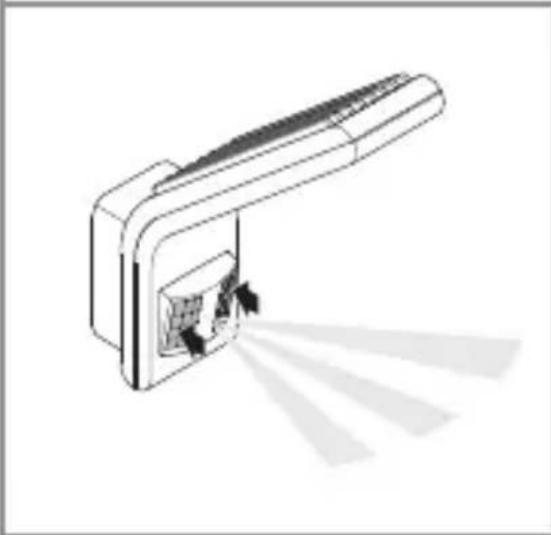

For Å utelukke utilsiktet dekning eller for målrettet overvåking av bestemte områder kan dekningsområdet innskrenkes og justeres med dekkfolie. Dekkfolien klustres på sensorenheten.

6.2

7. Vedlikehold og stell

Apparatet er vedlikeholdsfritt.

Elektrisk strøm kan utgjore fare!

Kammer strømførende deler i kontakt med vann, kan dette.fore til elektrisk sjokk, forbrenninger eller død.

Bruk av feil rengjøringsmiddel kan skade encheten.

• Rengjør apparatet med enlett fuktig klut uten rengjø-ringsmiddel.

Viktig: Funksjonsenheten kan/DDke skiftes ut.

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig mæte.

Ikke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet soppel og gjenvinnes på en miljøvennlig mæte.

9. Samsvarserklæring

Hermed erklærer STEINEL Vertrieb GmbH at det tradlose anlegget av type XLED home slim S oppfyller kravene i direktiv 2014/53/EU.

Dette Steinel-productet er fremstilt med største nøyaktig het. Det er testet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter og deretter underkastet en stikkprovekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjør 36 maneder, regnet fraragen apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan fores tilbake til fabrikasjonsfeit eller feil ved materialene. Garantien ytes ved reparasjon uller ved at deler med feil byttes ut. Garantien bortfaller ved skader på slitasjedeler, uller ved skader uller mangler som er oppstatt som folge av ukyndig bruk uller vedlikehold. Folgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien.

Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importoren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjøpsdato og forhandlers stempel).

Reparasjonsservice

Etter garantitidens utløp, eller ved mangler som ikke dekkeres av garantien, kan du spørre forhandleren om muligheter for reparasjon.

11. Tekniske spesifikasjoner

• Mål (h × b× d): 241 × 66 × 201 mm
• Spenning: 230 - 240 V,50/60 Hz
• Effektopptak (P): 7,20 W
• Lysstrøm (360): hvit : 720 lm
  antrasitt: 648 lm
• Effektivitet: hvit: 100 lm/W
  antrasitt: 90 lm/W
• Standby sensor (P_sh) : 0,30 W
  -Vekt: 0,560kg
• Projisert flate: sett forra: 159 cm² Sett fra sider: 101 cm²
• Strømtilførsl: 45 mA
• Effektfaktor: 0,73
• Fargetemperatur: 3000 K (varmhvit) SDCM 2
  -Fargegjengivelsesesindeks: R_a = 82
• Middels levetid: L70B50 ved 25 °C: >60 000 t.
• Fargekonsistens SDCM: Startverdi: 3
  Lysstyrkeforderding:

• Dekningsrekkevidde: 8 m
• Dekningsvinkel: 160^ med krypesikring
• Tidsinnstilling: 2 s - 70 min
• Skumringsinnstilling: 2-1000 lux
• Kapslingsgrad: IP 44
  -Kapslingsklasse:
• Omgivelsestemperatur: -20 till +40 °C

Apparatet har ikke spunning.

Enheten kobles jakke inn.

• Enheten er/DDke festet godt nok
• Monter encheten godt.
• Det var bevegelser i området som observatoren ikke. (bevegelser bak vegg, et lite objekt beveget seg i umiddelbar nærhet av lampen etc.).
• Kontroller området.
• Innskrenk aller forandre dekningsområdet ved behov.

13. Juridiske merknader

Sikkerhet

På grunn av manglende sabotasjesikkerhet egner apparatet seg ikke for bruk med spesielle innbruddsalarmanlegg. Værforholdene kan påvirke apparatets funksjon.
