KÄYTTÖOHJE XLED Slim S STEINEL

1. Tämä asiakirja 3
2. Yleiset turvaohjeet 3
3. Laitteen osat 4
4. Sahkoliitäntä 9
5. Asennus 10
6. Toiminta 21
7. Huolto ja hoito 23
8. Havittäminen 24
9. Vaatimustenmukaisuusvakuutus 24
10. Valmistajan takuu 25
11. Tekniset tiedot 26
12. Viankorjaus 27
13. Oikeudellinen tiedote 28

1. Tämä asiakirja

• Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.
• Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetaän.

Vaaroista ilmoittava varoitus!

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

Vedestä aiheutuvista vaaroista ilmoittava varoitus!

2. Yleiset turvaohjeet

Käytöohjeen laiminlyönnista aiheutuva vaara!

Tämä käyttoohje sisältaa laitteen turvalliseen käsittelyyn liittyvä tärkeitä tietoja. Mahdollisiin vaaroin viitataan erikseen. Ohjeden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoin.

• Lue käyttoohje huolellisesti.

• Huomioi turvaohjeet.
  Sailytä helposti saatakilla.

• Sähkövirta voi johtaa vaarallisiin tilanteisiin. Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Vain ammatitaitoinen henkilokunta saa tehdä verkkojän-nitettä koskevat työt.
• Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.
• Käytä ainoastaan alkuperäisia varaosia.
• Vain ammattiyritykset saavat tehdä korjauksia.

3. Laitteen osat

Käytötarkoituksen mukainen käytto

• Infrapunaliiketunnistimella varustetty LED-valonheitin.
• Kiinnitys seinaan sisallä ja ulkona.

Käytötarkoituksen vastainen käytto

• LED-valonheitä ei voi himmentä.

Eihimmennettavissä

Toimintaperiaate

• Infrapunatunnistin havaitsee likkuvista ihmisista, elämistä jne. lahtevän lampösateilyn. Lampösateily muunetaan elektronisesti ja LED-valonheitin kytkeytyy automaattisesti pääle.
• Tunnistus tapahtuu varmimmin, kun laite asennetaansivuttain kulkusuuntaan nahden.
• Tunnistuksen toimintaetäisyys on lyhyempi kuljettaessa suoraan laitetta kohti.
• Esteet (esim. puut, muurit tai lasiruudut) voivat rajoittaa tunnistusta tai estaa sen.
• Sässä tapahtuvia äkillisia lampötilan vaihteluita ei eroteta muista lammönlähteista.

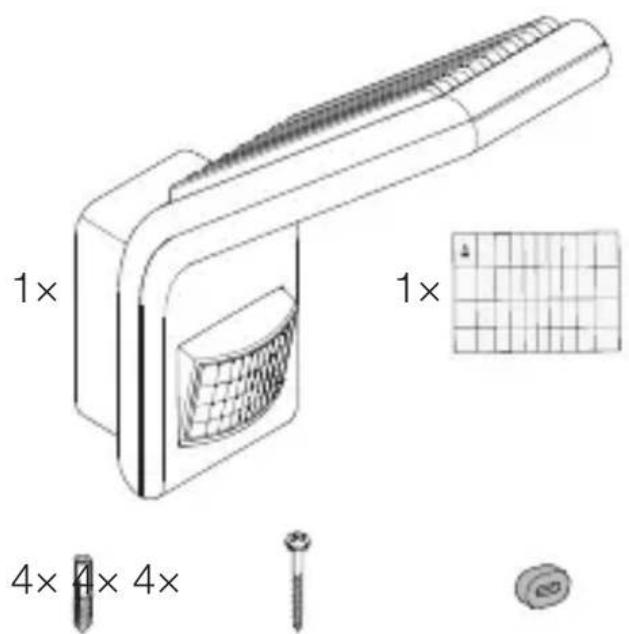

Toimituslaajuus

3.1

• 1 LED-valonheitin
• 1 linssin suojus
• 4 tulppaa
• 4 ruuvia
  -4valikettä
• 1 käytöturvallisuustiedote (A)
• 1 Quick start -opas (B)

Tuotteen mitat

3.2

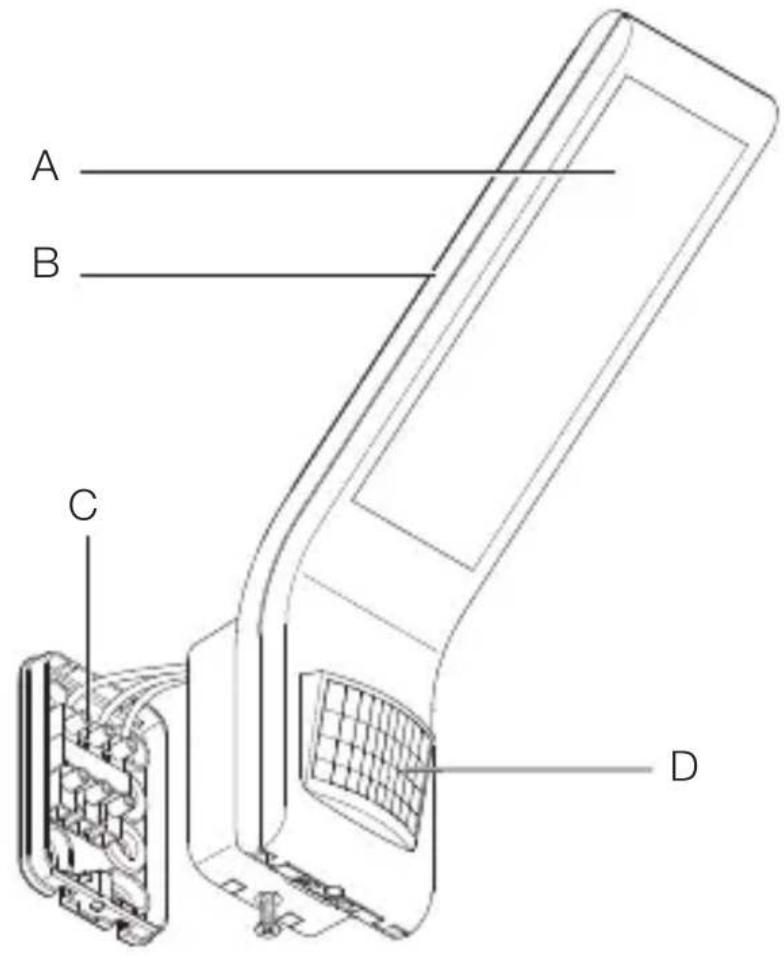

Laitteen yleiskuva

FI

3.3

A LED-taulu
B Jaahdytin
C Runko-osa, jossa jousiliitin
D Tunnistinyksikkö

3.4

E Hämäryystason asetus
F Kytkentaajan asetus

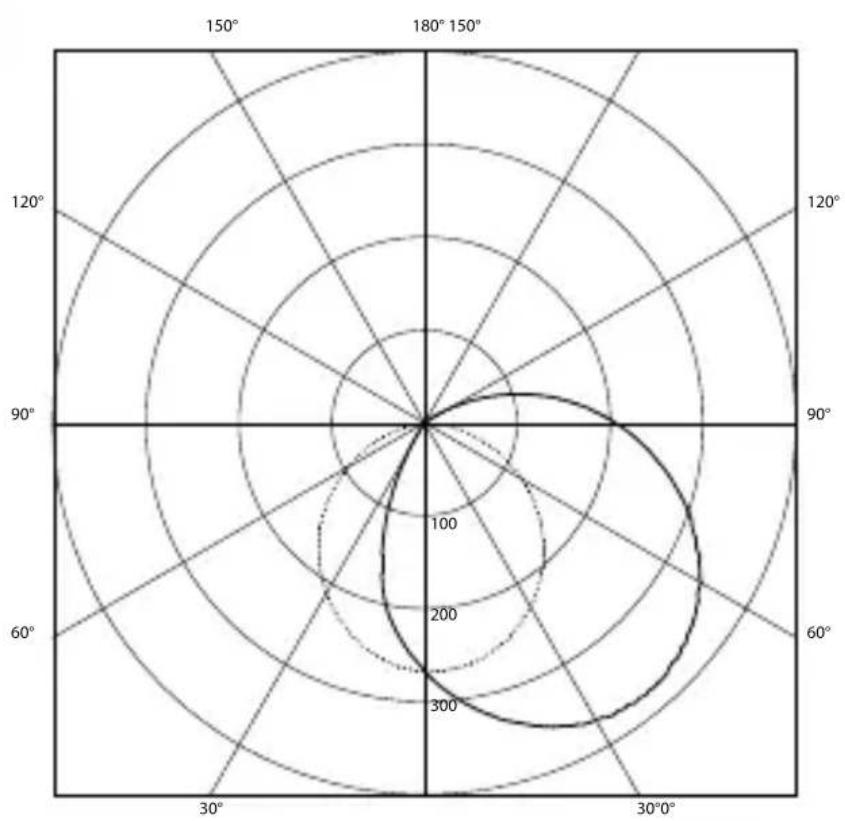

Valonjakokäyrä
3.5

4. Sahkoliitäntä

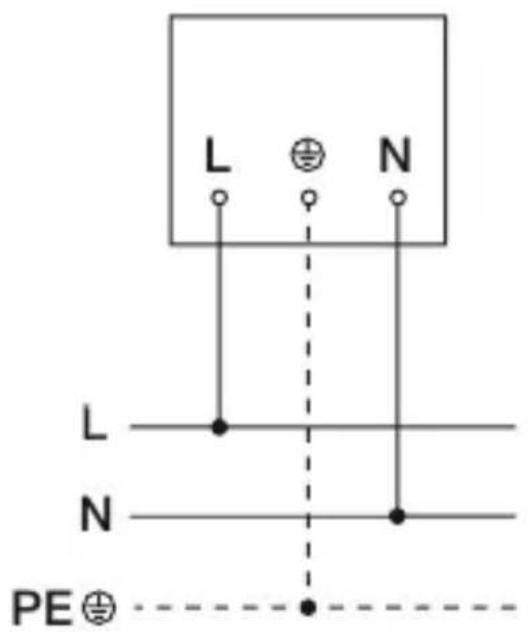

Kytkentäkaavio

4.1

Verkkjohtona käytetään 3-johtimista kaapelia:

L = vaihe (useimmiten musta, ruskea tai harmaa)

N = nollajohdin (useimmiten sininen)

PE = suojamaajohdin (vihrea/keltainen)

Laite voidaan liittä sähköisesti myös verkkokytkimen perään, kun on varmaa, että verkkokytkin on aina kytketynä paälle.

Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin on vaihrettava uuteen, jos valonlähde ei enaà toimi (esim. sen käytöian paatyttyä).

5. Asennus

Sähkövirran aiheuttama vaara!

Sähköö johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Sammuta virta ja keskeytä jannitesyöttö.
• Tarkista jännitteettömyys jännitteenkoettimella.
  Varmista,etta jannitesyottoa ei palauteta.

Aineellisten vahinkojen vaara!

Liitäntäjohtojen vaihtuminen keskenään voi johtaa oikosulkuun.

Tunnista liitantajohdot.
- Yhdistä liitantäjohdot oikein.

Asennuksen valmistelu

• Tarkista, etta missän componentissa ei ole vaurioita.
  Alä ota tuotetta käyttoön, jos siina on vaurioita.
• Valitse sopiva asennuspaikka.

-Huomioi toimintaetäisyys.
-Huomioi toiminta-alue.
-Tärinätön paikka.
-Toiminta-alueella ei ole esteita.
-Ei rajahdysvaarallisille alueille.
-Ei herkästi syttyville pinnoille.
-Ei mahdollisuutta katsoa valonlähteeseen lyhyeltä etäisyydeltä (< 30 cm).

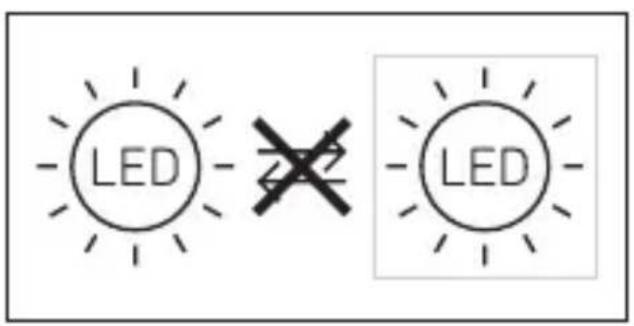

-Etäisyss muihin LED-valonheittimiin vähintään 50 cm.

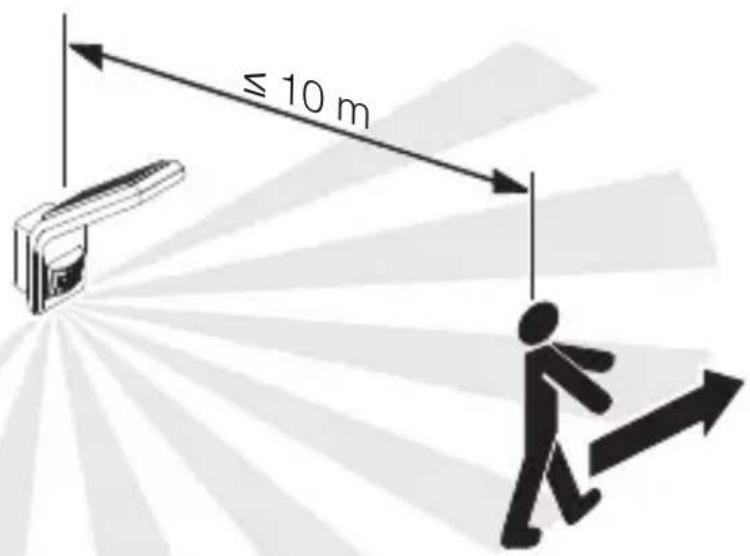

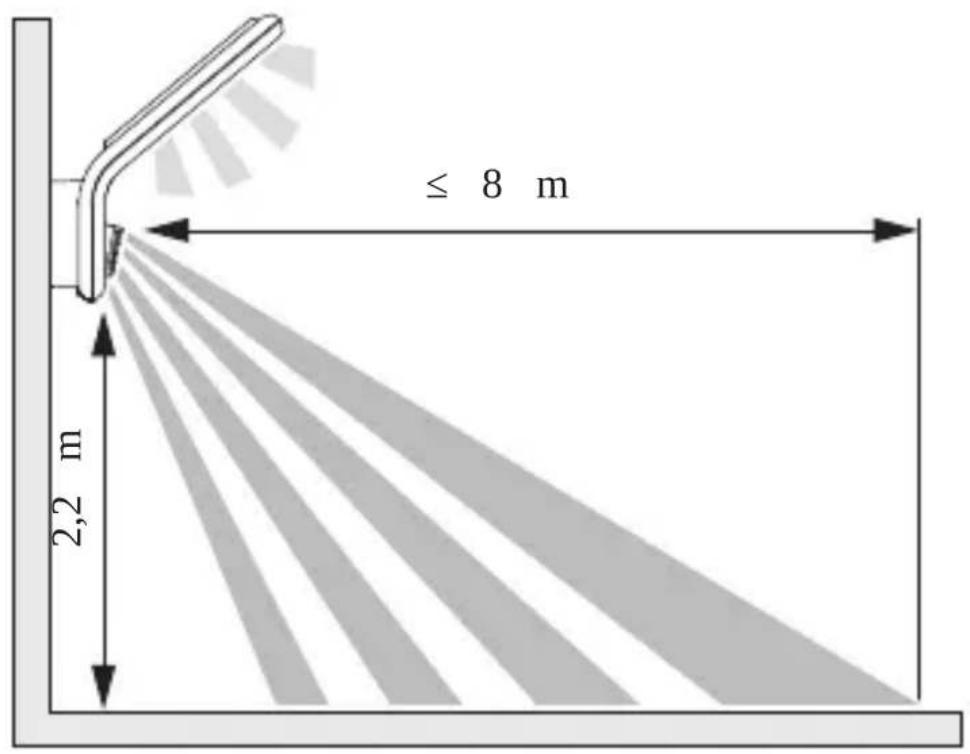

Toimintaetäisyys

5.1

Tunnistus sivuttain kulkusuuntaan nahden.

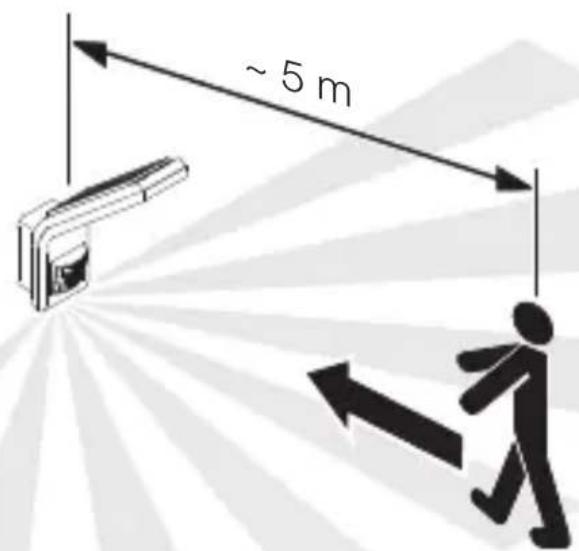

5.2

Tunnistus kulkusuunnassa
5.3

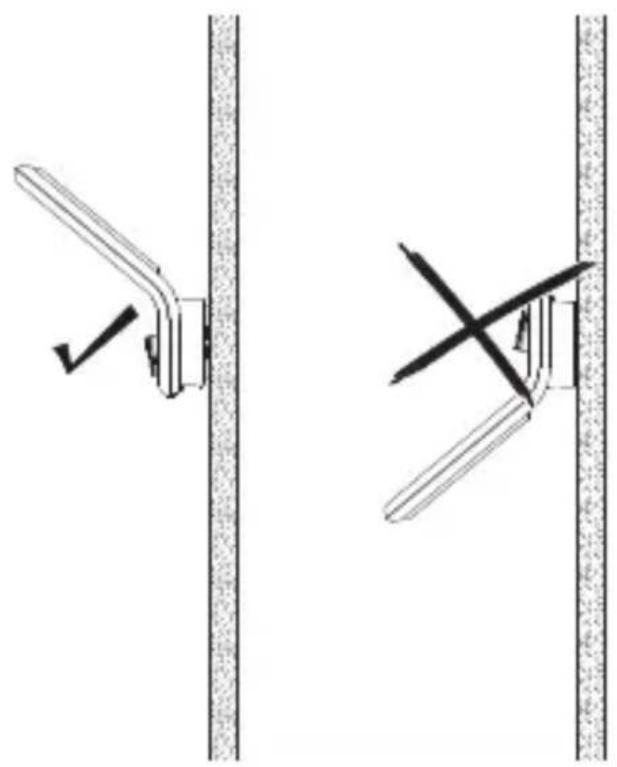

Laitteen suuntaaminen

5.4

• Suuntaa laite oikein.

Asennuksen vaiheet

5.5

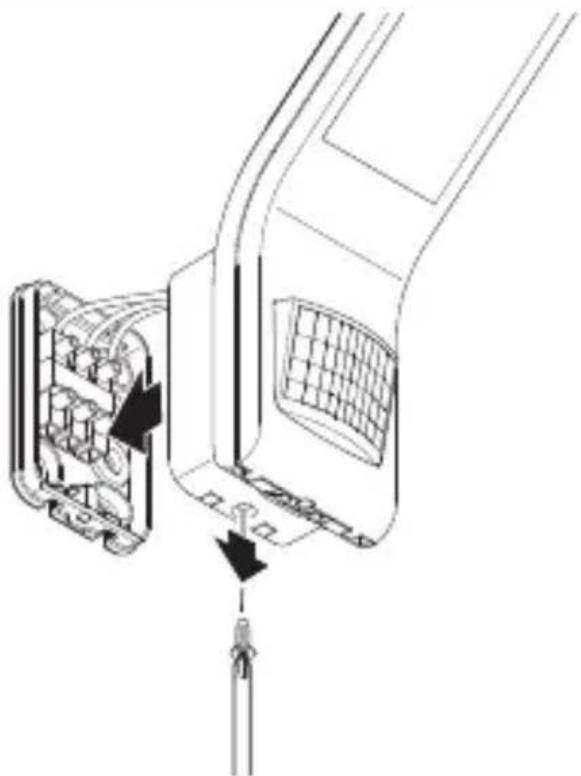

• Tarkista, etta jannitesyöttö on katkaistu.
• Avaa lukitusruuvi.
• Erotat LED-taulu runko-osasta.

5.6

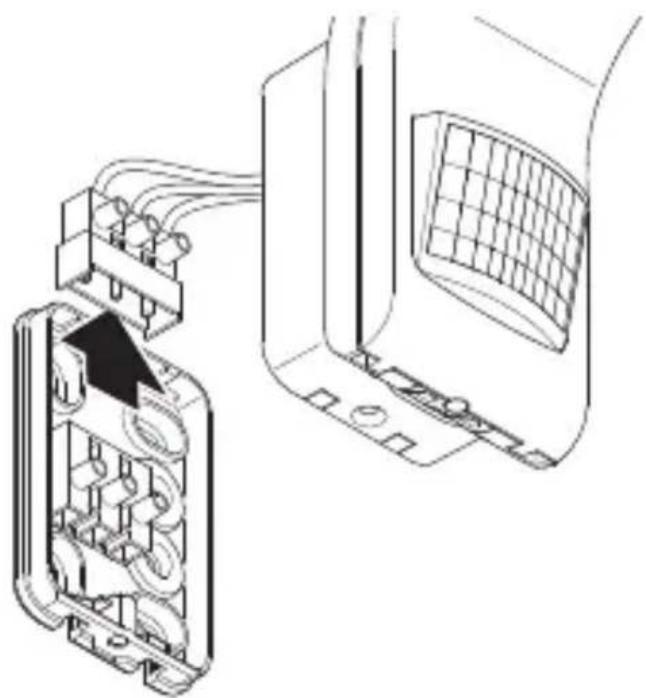

• Irrota jousiliitirunko-osasta.

5.7

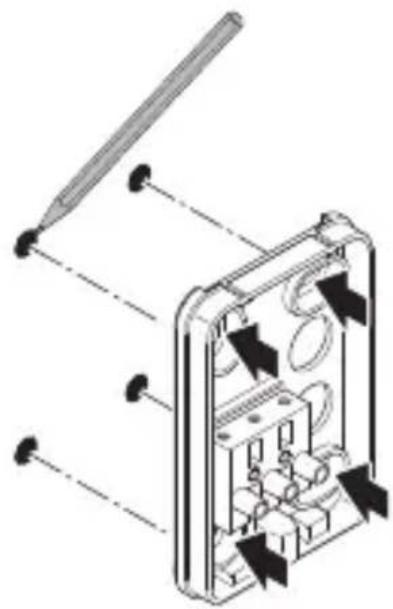

• Merkitse reiät.

5.8

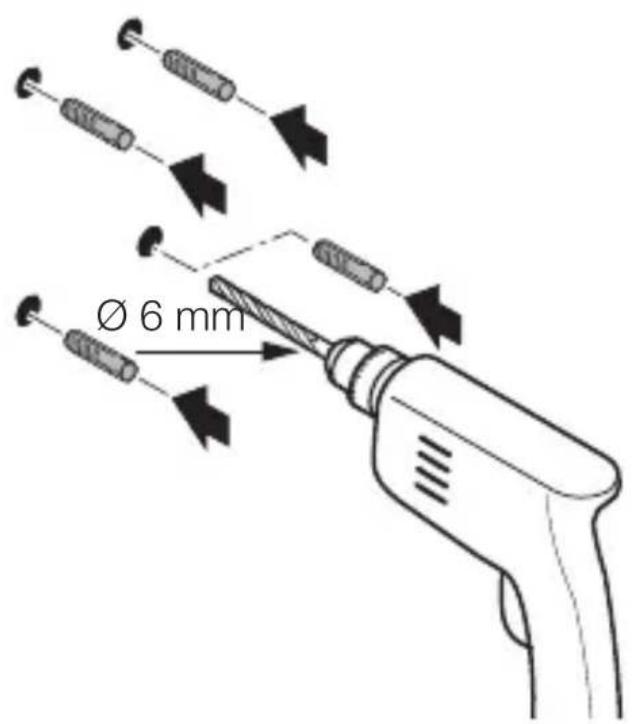

• Poraa reliat (Ø 6 mm) ja aseta tulpat.

FI

Lavista tiivistystulppa verkkjohohtoa varten.
- Kiinnitä runko-osa johdon uppoasennuksessa ilman välikkeitä.

FI

Lavista tiivistystulppa verkkjohohtoa varten.
- Kiinnitä runko-osa johdon pinta-asennuksessa valikkeillä.

5.11

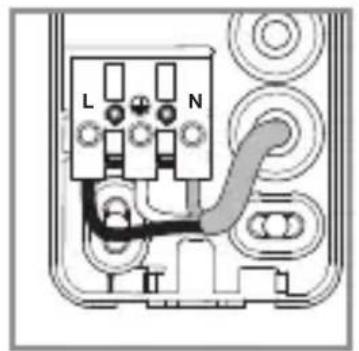

• Liitä verkkjoho to kytkentäkaavion mukaisesti.

→ ,4. Sahkoliitantä"

5.12

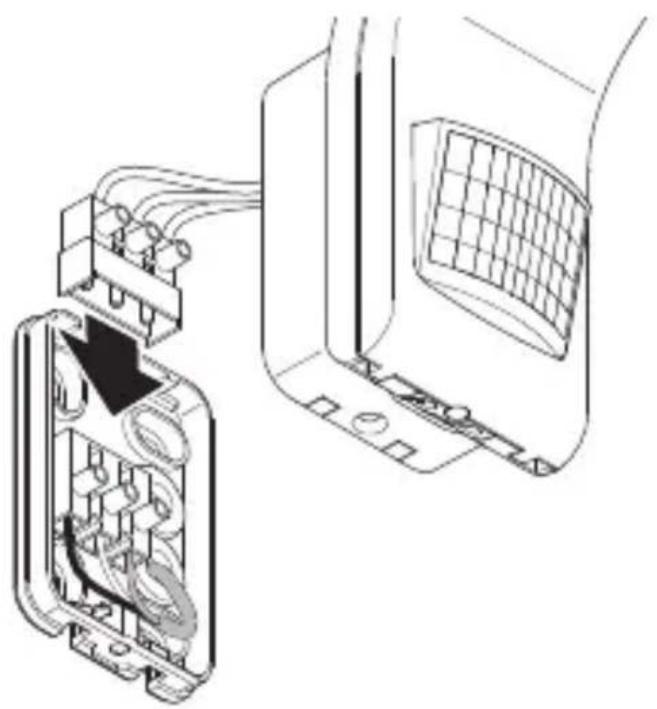

• Yhdistä pistoliitin.

5.13

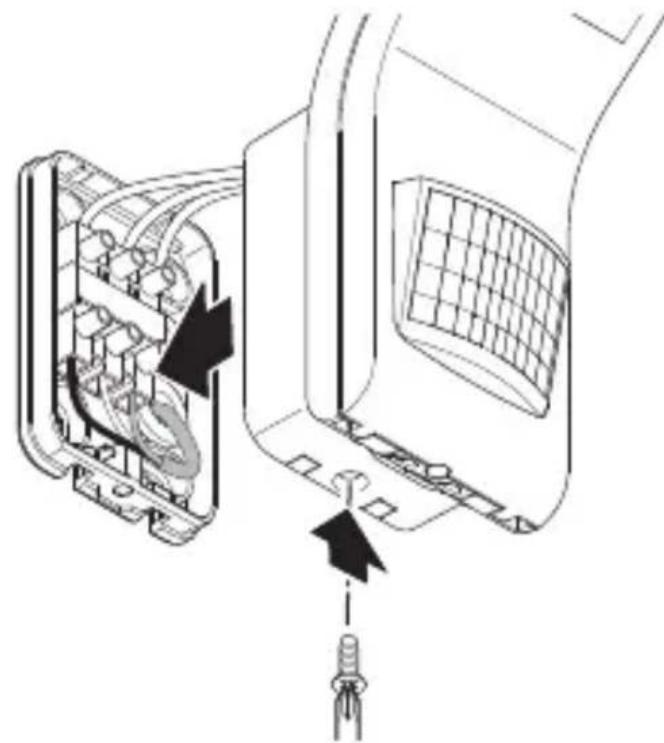

• Aseta LED-taulu runko-osaan.

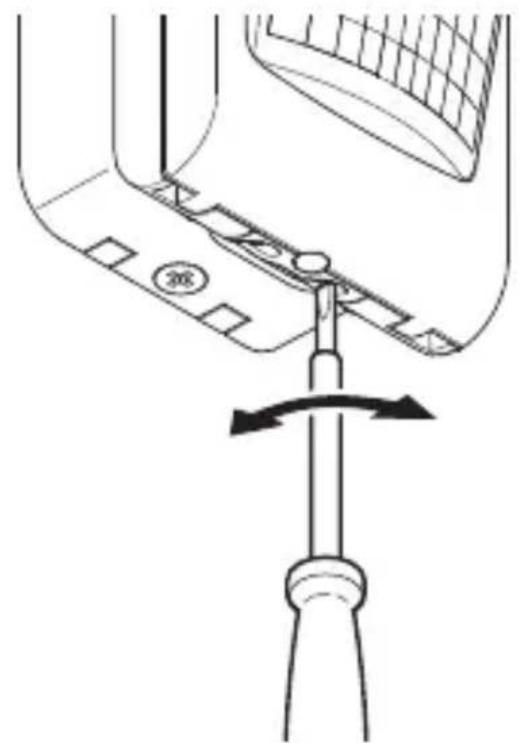

  Kierra lukitusruuvi paikoilleen.

5.14

• Kytke jannitesyöttö paälle.

5.15

• Tee asetukset.

→ ,6.Toiminta"

6. Toiminta

Tehdasasetukset

• Hämäryystason asetus: päävääytto 1 000 luksia
• Kytkentaajan asetus: 2 sekuntia
• Toiminta-alueen rajaus: 8 metria

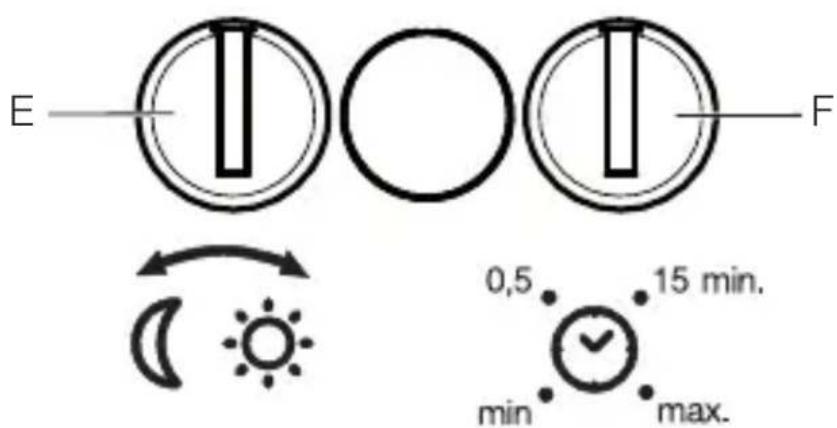

Säadin

6.1

Hämärystason asetus (E)

Kytkeytymiskynnys (hamaryystaso) voidaan asettaa portaattomasti n. 2 luksin - 1 000 luksin valille.

• = päävääkäytö (valoisuudesta riippumatta)

• = hamärakaytö (n. 2 luksia)

Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi saadin on kännettäva asentoon

Kytkentaajan asetus (F)

Kytkentäajan asetus voidaan asettaa portaattomasti noin 2 sekunnin ja enintään 70 minuutin valille. Jokainen havaittu liike kytkee valon uudelleen.

Huomautus: LED-valonheitimen sammuttuakestäa aina noin yhden sekunnin, kunnes tunnistin reagoi jälleen liikkeeseen toiminta-alueella. Sen jäldeen LED-valonheitin voi jälleen kytkeä valon liikkeen yhteydessä.

Toiminta-alueen säätämisen ja toiminnan testauksen ajaksi tunnistimen kytkentäika Kannattaa asettaa pienimmäksi mahdolliseksi.

Toiminta-alueen rajaaminen

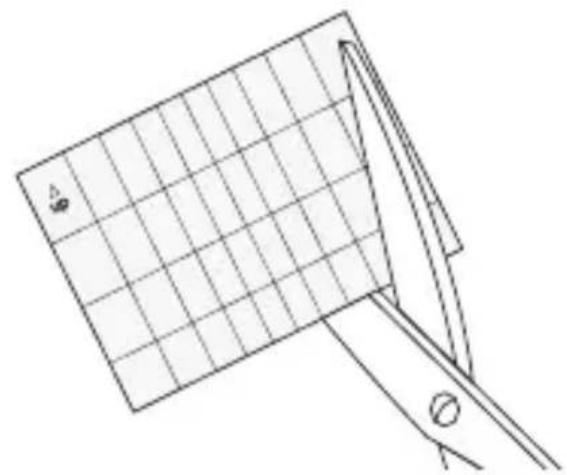

Tahattoman tunnistuksen estämiseksi tai tiettyjen alueiden rajaamiseksi toiminta-aluetta voidaan rajata linssin suojuk-sella. Linssin suojus kiinnitetaan tunnistinyksikköön.

6.2

• Liimaa leikattu linssin suojus tunnistinyksikköön.

7. Huolto ja hoito

Laite on huoltovapaa.

Sähkövirran aiheuttama vaara!

Veden pääseminen kosketuksiin sahköä johtavien osien kanssa voi johtaa sahköiskuun, palovammoihin tai kuolemaan.

• Puhdista laite vain kuivana.

Aineellisten vahinkojen vaara!

Väärén puhdistusaineiden käytö voi vioittaa laitetta.

• Puhdista laite vain hieman kostutetulla liinalla ilman puhdistusaineita.

Tärkeää: Kayttolaitetta ei voi vaihtaa uuteen.

8. Havittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.

Äläheitä sähkölatteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sahkö- ja elektroniikkaromua koskevan direktivin ja sen kansalliseen lainsäddantöön saattamisen mukaisesti kayttökelvottomat sahkölaitteet on kerättäva erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Vaatimustemmukaisuusvakuutus

STEINEL Vertrieb GmbH vakuuttaa taten, etta radiolaite
typpi XLED home slim S on direktivin 2014/53/EU
asettamien vaatimusten mukainen.
EU-vaatimustenmukaisuusvakuutuksen teksti on
luettavissa kokonaan seuraavassa oositteessa:
http://www.steinel.de

10. Valmistajan takuu

Tämä STEINEL-kuote on valmistetu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien märäyssten mukaisesti. Tuotantoa valvotaan pistokookein. STEINEL myontä takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta OSTPivast alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialiset osat. Takuun piirin eivat kuulu kuluvat osat eivatkā vahingot, jotka ovat aiheituneet vaärasthuolosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja.

Vialinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämärä ja myyjälikkeen leima) hyvin pakattuna lahimpään huoltopisteeseen. Takuuraukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu

Takuuajan jälkeen tai takuun piirin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuksista.

3 VUODEN VALMISTAJAN TAKUU

11. Tekniset tiedot

-Mitat (K × L× S): 241 × 66 × 201 ~mm
- Verkkojannite: 230-240 V, 50/60 Hz
- Ottoteho (P): 7,20 W
- Valovirta (360°): valkoinen : 720 lm

antrasiitti: 648 lm

Hyötysuhde: Valkoinen: 100 lm/W
antrasiitti: 90 lm/W
- Standby, tunnistin (P_sh) : 0,30 ~W
- Paino: 0,560 ~kg
- Projisoitu alue: nakymä edesta: 159 cm²

nakymä sivulta: 101 cm²

• Verkkovirta:
  45 mA
  -Tehokerroin:
  0,73
• Varilampötila:
  3000 K (lämmin valkoinen) SDCM 2
• Värintoistoindeksi:
  R_a = 82
• Keskimääräinen mitoituselinika:
  L70B50, 25 °C: >60 000 h
• Värin konsistenss i SDCM:
  alkuarvo: 3
• Valovoimakkuuden jakautuminen:

-Tunnistusetäisyys:
8m
-Toimintakulma:
160^ alitussuojalla
- Kytkentääajan asetus:
2s-70min
- Hämäryystason asetus:
2-1 000 luksia
Kotelointiluokka:
IP 44
-Suojausluokka:
- Ympäristölampötila: -20 ... +40 °C

12. Viankorjaus

Laitteessa ei ole jannitettä.

• Sulaketta ei ole kytketty paälle tai se on vialinen.

• Kytke sulake paallee.
  Vaihda viallinen sulake.

• Katkos johdossa.

• Tarkasta johto jannitteenkoettimella.
• Oikosulku verkkojohdossa.
• Tarkasta liitännät.
• Valo sammutetu mahdollisesti verkkokytkimellä.
• Kytke verkkokytkin pälle.

Laite ei kytkeydy paallee.

• Väärä hamáryystason asetus.

• Säädä hamärystaso uudelleen.

• Verkkokytkin pois päältä.

• Säädä verkkokytkin.

• Sulaketta ei ole kytketty paallee tai se on viallinen.

• Kytke sulake pälle.
  Vaihda viallinen sulake.

• Nopeat likkeet ohitetaan Häiriöiden minimoiniseksi tai toiminta-alue on asetetu liian pieneksi tai väärin.

• Tarkista ja säädä toiminta-alue.

• Valonlähde viallinen.

• Valonlähdettä ei voi vaihtaa. Vaihda laite kokonaan uuteen.

Laite ei kytkeydy pois.

• Jatkuvaa likettä toiminta-alueella.

• Tarkista toiminta-alue.
  Rajaa tai muuta toiminta-aluetta tarvittaessa.

Laite kytkeytyy ei-toivotusti pälle.

• Laitetta ei ole asennettu liikkumattomasti.
• Asenna laite liikkumattomalle alustalle.
• Liikettä on ollut, mutta tarkkailija ei pystynyt havaitsemaan sitä (like seinän takana, pienen kohteen liike valaisimen valittömässä laheisyydessä jne.)
• Tarkista alue.
  Rajaa tai muuta toiminta-aluetta tarvittaessa.

13. Oikeudellinen tiedote

Turvallisus

Laite ei sovellu käytettäväksi osana erityisiä murtohälytysjärvestelmiä, koska siitä puuttuu suojaus sabotaasin varalta. Sääolosuheet saattavat vaikuttaa laitteen toimintaan.
