RoninS External GPS Module - GPS-module DJI - Gratis gebruiksaanwijzing en handleiding

Producttype	Externe GPS-module
Merk	DJI
Model	RoninS External GPS Module
Gewicht	38 g
Bedrijfsspanning	12 V
Ingangsstroom	60 mA
GNSS-systeem	GPS + GLONASS
Hoofdfunctie	Verbeter de stabiliteit van de Ronin-S gimbal bij snelle acceleraties voor vloeiendere video's
Compatibiliteit	DJI Ronin-S gimbal
Montagemethode	Directe montage op de Ronin-S via de hulpvoedingspoort of montage op de bovenste bevestigingsschoen (optioneel) met behulp van het universele bevestigingsplateau
Aansluiting	CAN-buskabel aangesloten op de Ronin-S hulpvoedingspoort 12 V/2 A
Inhoud van de verpakking	Externe GPS-module ×1, universeel bevestigingsplateau met schroefdraad ×1, M4-schroeven ×4, 1/4"-20 schroeven ×2
Gebruiksvoorschriften	Vermijd elektromagnetische velden, direct zonlicht, warmtebronnen, vloeistofmorsen en externe druk. Niet bedekken tijdens gebruik.
Onderhoud	Reinigen met een zachte, droge doek. Vermijd oplosmiddelen.
Veiligheid	Buiten bereik van kinderen houden. Gebruiken volgens de instructies.
Algemene informatie - Fabrikant	SZ DJI Osmo Technology Co., Ltd. (DJI OSMO)
Algemene informatie - EU-contact	DJI GmbH, Industriestrasse 12, 97618 Niederlauer, Duitsland
Algemene informatie - Conformiteit	Conform aan de Europese richtlijn 2014/53/EU

Veelgestelde vragen - RoninS External GPS Module DJI

Hoe installeer ik de externe GPS-module op de Ronin-S?

Sluit de CAN-buskabel aan op de hulpvoedingspoort 12 V/2 A van de Ronin-S. Zorg ervoor dat de zijde met het DJI-logo naar boven is gericht. U kunt hem ook op de bovenste bevestigingsschoen (apart verkrijgbaar) monteren met behulp van het meegeleverde universele bevestigingsplateau.

Is de externe GPS-module compatibel met alle modellen van de Ronin-S?

Ja, de module is speciaal ontworpen voor de DJI Ronin-S gimbal. Controleer of uw Ronin-S de vereiste hulpvoedingspoort heeft.

Wat is de vereiste voedingsspanning?

De module werkt op een spanning van 12 V en een ingangsstroom van 60 mA. Hij wordt aangesloten op de hulpvoedingspoort van de Ronin-S.

Wat te doen als de GPS-module niet wordt herkend?

Controleer of de CAN-buskabel correct is ingeplugd. Zorg ervoor dat de module niet bedekt is en zich in een open gebied bevindt voor een optimale GPS-ontvangst. Herstart de gimbal.

Hoe reinig ik de externe GPS-module?

Gebruik een zachte, droge doek om het oppervlak te reinigen. Vermijd oplosmiddelen of schurende producten die de module kunnen beschadigen.

Welke veiligheidsmaatregelen moet ik nemen?

Plaats de module niet in de buurt van bronnen van elektrische en magnetische velden. Vermijd directe blootstelling aan zonlicht, vloeistofmorsen en externe druk. Bedek de module niet tijdens gebruik.

Wat zijn de voordelen van deze module?

De module verbetert de stabiliteit van de gimbal bij snelle acceleraties, wat zorgt voor vloeiendere video's en een betere fotokwaliteit. Het levert een sterker GPS-signaal voor een verhoogde responsiviteit.

Welke accessoires zijn inbegrepen in de verpakking?

De verpakking bevat: de externe GPS-module, een universeel bevestigingsplateau met schroefdraad, 4 M4-schroeven en 2 1/4"-20 schroeven.

Waar kan ik de handleiding en updates vinden?

De handleiding is beschikbaar op de website www.dji.com/ronin-s. Download de nieuwste versie voor de meest recente informatie.

Wat is de garantie van de externe GPS-module?

De garantie is conform aan de algemene voorwaarden van DJI OSMO. Raadpleeg de officiële DJI-website voor meer details over de dekking en duur.

GEBRUIKSAANWIJZING RoninS External GPS Module DJI

NL Gebruiksaanwijzing 37

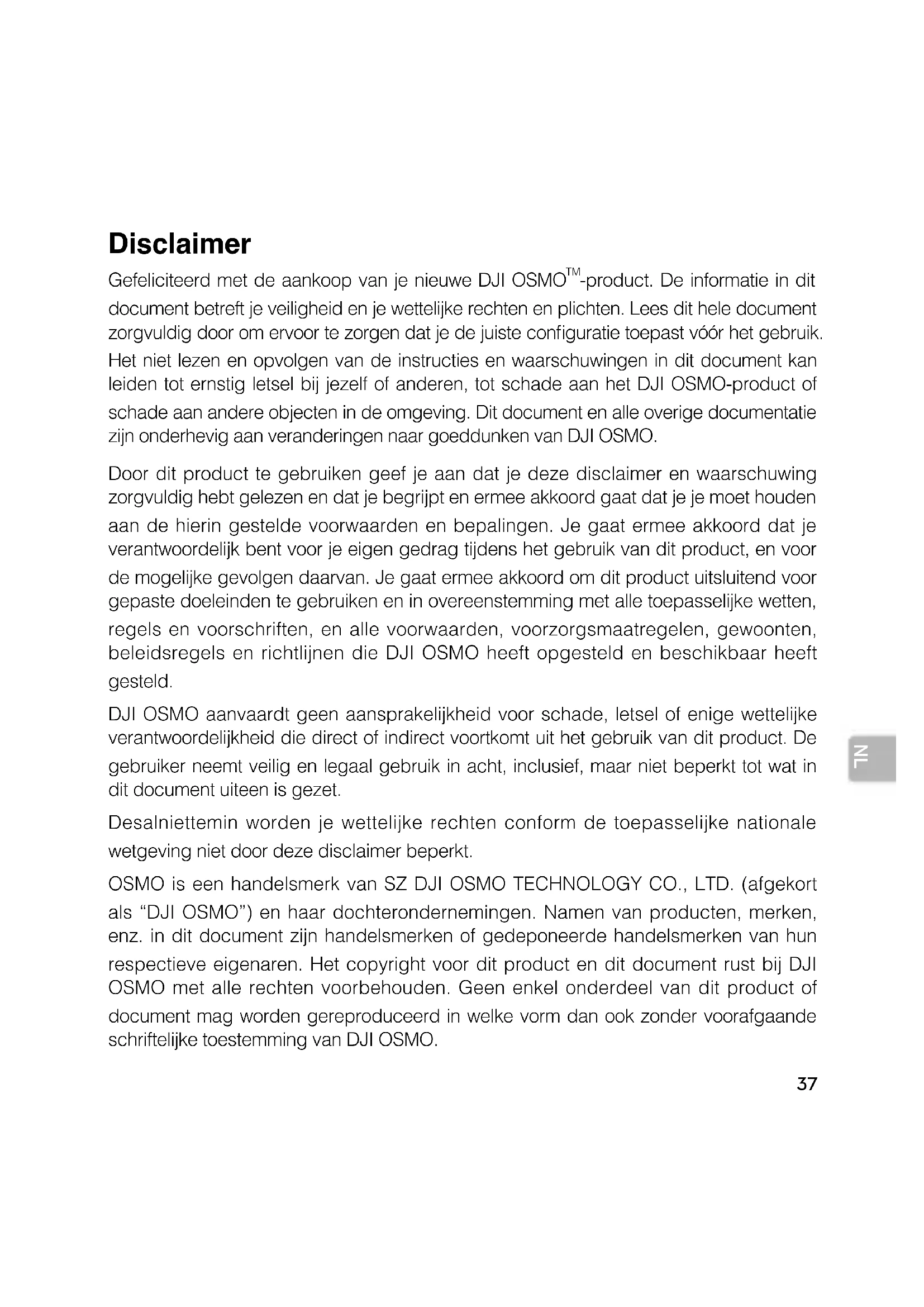

Gefeliciteerd met de aankoop van je nieuwe DJI OSMO™-product. De informatie in dit document betreft je veiligheid en je wettelijke rechten en plichten. Lees dit hele document zorgvuldig door om ervoor te zorgen dat je de juiste configuratie toepast vóór het gebruik. Het niet lezen en opvolgen van de instructies en waarschuwingen in dit document kan leiden tot ernstig letsel bij jezelf of anderen, tot schade aan het DJI OSMO-product of schade aan andere objecten in de omgeving. Dit document en alle overige documentatie zijn onderhevig aan veranderingen naar goeddunken van DJI OSMO.

Door dit product te gebruiken geef je aan dat je deze disclaimer en waarschuwing zorgvuldig hebt gelezen en dat je begrijpt en ermee akkoord gaat dat je je moet houden aan de hierin gestelde voorwaarden en bepalingen. Je gaat ermee akkoord dat je verantwoordelijk bent voor je eigen gedrag tijdens het gebruik van dit product, en voor de mogelijke gevolgen daarvan. Je gaat ermee akkoord om dit product uitsluitend voor gepaste doeleinden te gebruiken en in overeenstemming met alle toepasselijke wetten, regels en voorschriften, en alle voorwaarden, voorzorgsmaatregelen, gewoonten, beleidsregels en richtlijnen die DJI OSMO heeft opgesteld en beschikbaar heeft gesteld.

DJI OSMO aanvaardt geen aansprakelijkheid voor schade, letsel of enige wettelijke verantwoordelijkheid die direct of indirect voortkomt uit het gebruik van dit product. De gebruiker neemt veilig en legaal gebruik in acht, inclusief, maar niet beperkt tot wat in dit document uiteen is gezet.

Desalniettemin worden je wettelijke rechten conform de toepasselijke nationale wetgeving niet door deze disclaimer beperkt.

OSMO is een handelsmerk van SZ DJI OSMO TECHNOLOGY CO., LTD. (afgekort als "DJI OSMO") en haar dochterondernemingen. Namen van producten, merken, enz. in dit document zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaren. Het copyright voor dit product en dit document rust bij DJI OSMO met alle rechten voorbehouden. Geen enkel onderdeel van dit product of document mag worden gereproduceerd in welke vorm dan ook zonder voorafgaande schriftelijke toestemming van DJI OSMO.

Waarschuwing

1. Plaats de externe GPS-module NIET naast bronnen van elektrische en magnetische velden.
2. Houd de externe GPS-module uit de buurt van direct zonlicht en andere hittebronnen.
3. Vloeistoflekkage kan permanente schade aan de externe GPS-module veroorzaken.
4. Oefen GEEN externe druk uit op de externe GPS-module.

Inleiding

Met de DJI RONIN™-S externe GPS-module is de gimbal van de Ronin-S stabieler tijdens snelle acceleratie, zodat gebruikers kunnen genieten van vloeiender video's en fotokwaliteit. De externe GPS-module biedt een sterker signaal voor een meer responsieve gimbal die kan reageren op plotselinge of snelle bewegingen.

In de Doos

Externe GPS-module

×1

Plaat met

×1

M4-schroef ×4 1/4"-20-schroef ×2

Openingen

Gebruik

Methode 1:

1. Sluit de CAN-buskabel van de externe GPS-module aan op de Ronin-S 12 V / 2 A accessoirevoedingspoort.
2. Zorg ervoor dat de externe GPS-module beveiligd is. De kant met het DJI-logo moet naar boven wijzen.

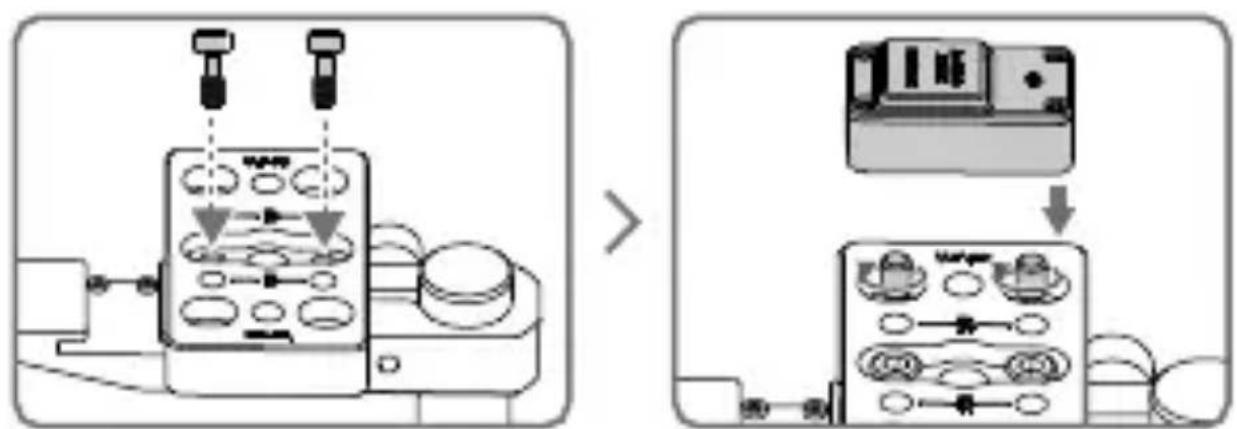

Methode 2:

De externe GPS-module kan ook op de optionele Ronin-S bovenste hot shoe-steun worden gemonteerd.

1. Plaats de plaat met openingen op de hot shoe-steun en plaats de M4-schroeven.
2. Steek de M4-schroeven van onder door de plaat met openingen en plaats de externe GPS-module (de zijde met het DJI-logo naar buiten gericht) op de plaat. Zorg ervoor dat de twee schroeven zijn uitgelijnd met de gaten op de achterzijde van de externe GPS-module. Draai de schroeven aan totdat de externe GPS-module vastzit.

1. Sluit na de montage de CAN-buskabel van de externe GPS-module aan op de Ronin-S 12 V / 2 A accessoirevoedingspoort.

- Controleer of de CAN-buskabel correct is geplaatst om beschadiging van de poort te voorkomen.

- Dek de externe GPS-module tijdens het gebruik NIET af.

- Er kan andere apparatuur worden aangesloten op de CAN-buspoort van de externe GPS-module.

Technische gegevens

Gewicht: 38 g

GNSS: GPS+GLONASS

Werkspanning: 12 V

Ingangsstroom: 60 mA

Deze inhoud is aan verandering onderhevig.

Download de nieuwste versie op

http://www.dji.com/ronin-s

RONIN is een handelsmerk van DJI OSMO.

Copyright © 2018 DJI OSMO Alle rechten voorbehouden.

EU-verklaring van overeenstemming: SZ DJI Osmo Technology Co., Ltd. verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU.

De EU-verklaring van overeenstemming is online beschikbaar op www.dji.com/euro-compliance

Contactadres EU: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany

Milieuvriendelijk afvoeren

Oude elektrische apparaten mogen niet worden weggegooid samen met het restafval, maar moeten afzonderlijk worden afgevoerd. Afvoeren via het gemeentelijke inzamelpunt is gratis voor particulieren. De eigenaar van oude toestellen is verantwoordelijk voor het inleveren van de apparaten op deze of vergelijkbare inzamelpunten. Met deze kleine persoonlijke inspanning lever je een bijdrage aan de recycling van waardevolle grondstoffen en de verwerking van giftige stoffen.
