RoninS External GPS Module - GPS-Modul DJI - Kostenlose Bedienungsanleitung

Produkttyp	Externes GPS-Modul
Marke	DJI
Modell	RoninS External GPS Module
Gewicht	38 g
Betriebsspannung	12 V
Eingangsstrom	60 mA
GNSS-System	GPS + GLONASS
Hauptfunktion	Verbessert die Stabilität des Ronin-S Gimbals bei schnellen Beschleunigungen für flüssigere Videos
Kompatibilität	DJI Ronin-S Gimbal
Montagemethode	Direkte Montage am Ronin-S über den Hilfsstromanschluss oder Montage am oberen Befestigungssattel (optional) mit der universellen Befestigungsplatte
Anschluss	CAN-Bus-Kabel angeschlossen an den Hilfsstromanschluss Ronin-S 12 V/2 A
Lieferumfang	Externes GPS-Modul ×1, universelle Befestigungsplatte mit Gewinde ×1, M4-Schrauben ×4, 1/4"-20 Schrauben ×2
Gebrauchshinweise	Vermeiden Sie elektromagnetische Felder, direkte Sonneneinstrahlung, Wärmequellen, Flüssigkeitsverschüttungen und äußeren Druck. Während des Gebrauchs nicht abdecken.
Pflege	Mit einem weichen, trockenen Tuch reinigen. Lösungsmittel vermeiden.
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren. Gemäß den Anweisungen verwenden.
Allgemeine Informationen - Hersteller	SZ DJI Osmo Technology Co., Ltd. (DJI OSMO)
Allgemeine Informationen - EU-Kontakt	DJI GmbH, Industriestrasse 12, 97618 Niederlauer, Germany
Allgemeine Informationen - Konformität	Entspricht der europäischen Richtlinie 2014/53/EU

Häufig gestellte Fragen - RoninS External GPS Module DJI

Wie installiere ich das externe GPS-Modul am Ronin-S?

Schließen Sie das CAN-Bus-Kabel an den Hilfsstromanschluss 12 V/2 A des Ronin-S an. Stellen Sie sicher, dass die Seite mit dem DJI-Logo nach oben zeigt. Sie können es auch optional mit der mitgelieferten universellen Befestigungsplatte am oberen Befestigungssattel montieren.

Ist das externe GPS-Modul mit allen Modellen des Ronin-S kompatibel?

Ja, das Modul wurde speziell für das DJI Ronin-S Gimbal entwickelt. Überprüfen Sie, ob Ihr Ronin-S über den erforderlichen Hilfsstromanschluss verfügt.

Welche Versorgungsspannung wird benötigt?

Das Modul arbeitet mit einer Spannung von 12 V und einem Eingangsstrom von 60 mA. Es wird an den Hilfsstromanschluss des Ronin-S angeschlossen.

Was tun, wenn das GPS-Modul nicht erkannt wird?

Überprüfen Sie, ob das CAN-Bus-Kabel richtig eingesteckt ist. Stellen Sie sicher, dass das Modul nicht abgedeckt ist und sich in einer freien Zone für optimalen GPS-Empfang befindet. Starten Sie das Gimbal neu.

Wie reinige ich das externe GPS-Modul?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche zu reinigen. Vermeiden Sie Lösungsmittel oder scheuernde Produkte, die das Modul beschädigen könnten.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Platzieren Sie das Modul nicht in der Nähe von Quellen elektrischer und magnetischer Felder. Vermeiden Sie direkte Sonneneinstrahlung, Flüssigkeitsverschüttungen und äußeren Druck. Decken Sie das Modul während des Gebrauchs nicht ab.

Welche Vorteile bietet dieses Modul?

Das Modul verbessert die Stabilität des Gimbals bei schnellen Beschleunigungen und bietet flüssigere Videos und eine bessere Fotoqualität. Es liefert ein stärkeres GPS-Signal für eine erhöhte Reaktionsfähigkeit.

Welches Zubehör ist im Lieferumfang enthalten?

Der Lieferumfang enthält: externes GPS-Modul, universelle Befestigungsplatte mit Gewinde, 4 M4-Schrauben und 2 1/4"-20 Schrauben.

Wo finde ich die Bedienungsanleitung und Updates?

Die Bedienungsanleitung ist auf der Website www.dji.com/ronin-s verfügbar. Laden Sie die neueste Version herunter, um die aktuellsten Informationen zu erhalten.

Wie lautet die Garantie für das externe GPS-Modul?

Die Garantie entspricht den Allgemeinen Geschäftsbedingungen von DJI OSMO. Weitere Details zu Umfang und Dauer finden Sie auf der offiziellen DJI-Website.

BEDIENUNGSANLEITUNG RoninS External GPS Module DJI

DE Bedienungsanleitung 21

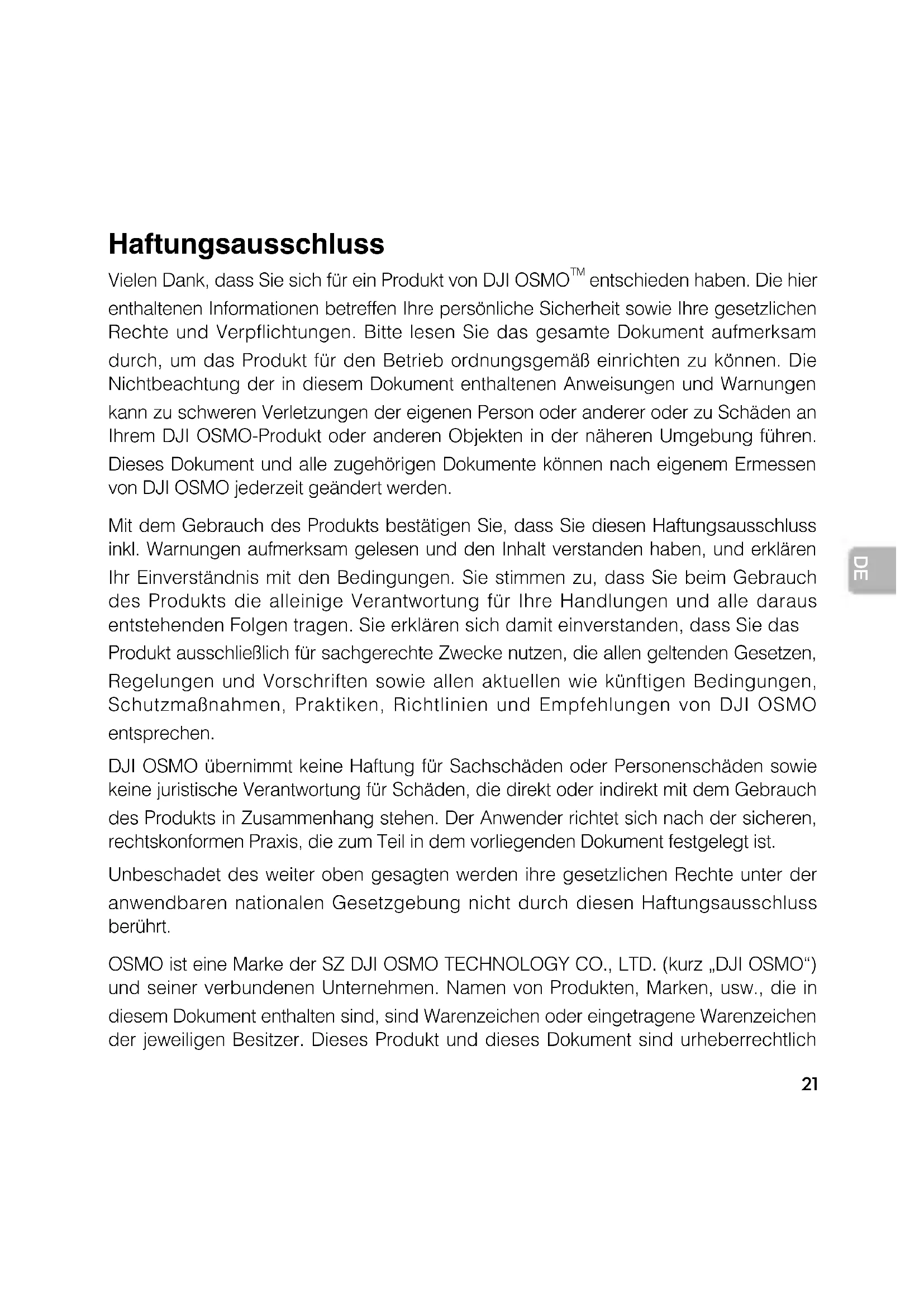

Vielen Dank, dass Sie sich für ein Produkt von DJI OSMO ^™ entschieden haben. Die hier enthaltenen Informationen betreffen Ihre persönliche Sicherheit sowie Ihre gesetzlichen Rechte und Verpflichtungen. Bitte lesen Sie das gesamte Dokument aufmerksam durch, um das Produkt für den Betrieb ordnungsgemäß einrichten zu können. Die Nichtbeachtung der in diesem Dokument enthaltenen Anweisungen und Warnungen kann zu schweren Verletzungen der eigenen Person oder anderer oder zu Schäden an Ihrem DJI OSMO-Produkt oder anderen Objekten in der näheren Umgebung führen. Dieses Dokument und alle zugehörigen Dokumente können nach eigenem Ermessen von DJI OSMO jederzeit geändert werden.

Mit dem Gebrauch des Produkts bestätigen Sie, dass Sie diesen Haftungsausschluss inkl. Warnungen aufmerksam gelesen und den Inhalt verstanden haben, und erklären Ihr Einverständnis mit den Bedingungen. Sie stimmen zu, dass Sie beim Gebrauch des Produkts die alleinige Verantwortung für Ihre Handlungen und alle daraus entstehenden Folgen tragen. Sie erklären sich damit einverstanden, dass Sie das Produkt ausschließlich für sachgerechte Zwecke nutzen, die allen geltenden Gesetzen, Regelungen und Vorschriften sowie allen aktuellen wie künftigen Bedingungen, Schutzmaßnahmen, Praktiken, Richtlinien und Empfehlungen von DJI OSMO entsprechen.

DJI OSMO übernimmt keine Haftung für Sachschäden oder Personenschäden sowie keine juristische Verantwortung für Schäden, die direkt oder indirekt mit dem Gebrauch des Produkts in Zusammenhang stehen. Der Anwender richtet sich nach der sicheren, rechtskonformen Praxis, die zum Teil in dem vorliegenden Dokument festgelegt ist.

Unbeschadet des weiter oben gesagten werden ihre gesetzlichen Rechte unter der anwendbaren nationalen Gesetzgebung nicht durch diesen Haftungsausschluss berührt.

OSMO ist eine Marke der SZ DJI OSMO TECHNOLOGY CO., LTD. (kurz „DJI OSMO“) und seiner verbundenen Unternehmen. Namen von Produkten, Marken, usw., die in diesem Dokument enthalten sind, sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Besitzer. Dieses Produkt und dieses Dokument sind urheberrechtlich

geschütztes Eigentum von DJI OSMO und alle Rechte sind vorbehalten. Kein Teil dieses Produkts oder dieses Dokuments darf in irgendeiner Form ohne vorherige schriftliche Zustimmung oder Genehmigung von DJI OSMO reproduziert werden.

Warning

1. Platzieren Sie das externe GPS-Modul NICHT in der Nähe von Quellen elektrischer und magnetischer Felder.
2. Halten Sie das externe GPS-Modul vor direkter Sonneneinstrahlung und anderen Wärmequellen fern.
3. Ausgelaufene Flüssigkeiten können das externe GPS-Modul dauerhaft beschädigen.
4. Üben Sie keinen externen Druck auf das externe GPS-Modul aus.

Einführung

Mit dem externen GPS-Modul für den DJI RONIN™ -S ist der Gimbal des Ronin-S bei schneller Beschleunigung stabiler, damit der Benutzer ruckelfreiere Videos und eine bessere Fotoqualität erhält. Das externe GPS-Modul liefert ein besseres Signal, sodass der Gimbal reaktionsfähiger wird und auf plötzliche oder schnelle Bewegungen reagieren kann.

In the Box

Externes GPS- ×1 Modul

Universal- ×1 montageplatte

M4 Schraube ×4 1/4"-20 ×2 Schraube

Verwendung

Methode 1:

1. Verbinden Sie das CAN-Bus-Kabel des externen GPS-Moduls mit dem Ronin-S 12V/2A Zubehör-Stromanschluss.
2. Stellen Sie sicher, dass das externe GPS-Modul gesichert ist. Die Seite mit dem DJI-Logo sollte nach oben zeigen.

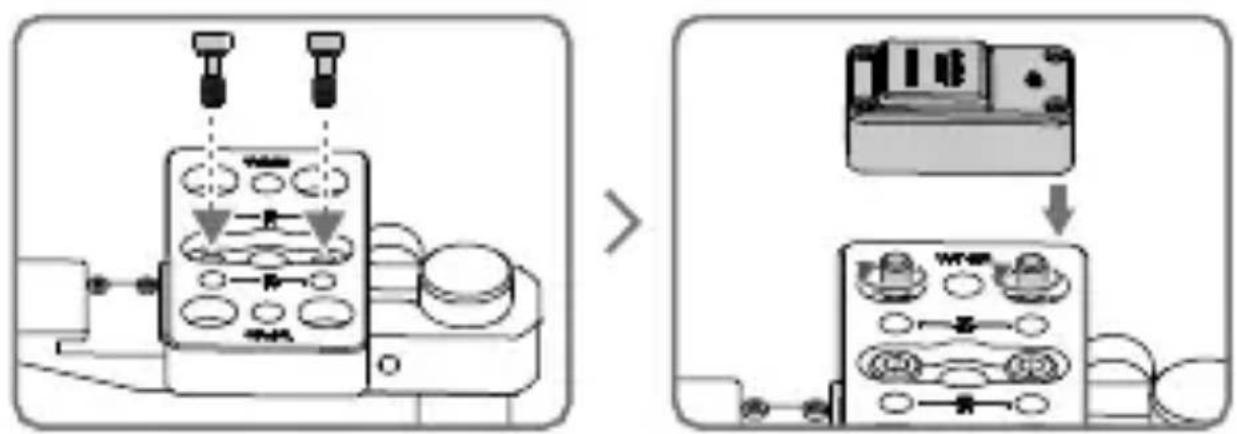

Methode 2:

Das externe GPS-Modul kann auch an der optionalen Ronin-S Top Blitzschuhhalterung befestigt werden.

1. Platzieren Sie die Universalmontageplatte auf der oberen Blitzschuhhalterung und setzen Sie die M4-Schrauben ein.
2. Führen Sie die M4-Schrauben von unten die Universalmontageplatte ein und platzieren Sie das externe GPS-Modul (die Seite mit dem DJI-Logo nach außen) auf der Universalmontageplatte. Achten Sie darauf, die beiden Schrauben mit den Löchern auf der Rückseite des externen GPS-Moduls zu justieren. Ziehen Sie die Schrauben an, bis das externe GPS-Modul sicher befestigt ist.

1. Verbinden Sie nach der Montage das CAN-Bus-Kabel des externen GPS-Moduls mit dem Ronin-S 12V/2A-Zubehörstromanschluss.

• Stellen Sie sicher, dass das CAN-Bus-Kabel korrekt eingesteckt ist, um eine Beschädigung des Anschlusses zu vermeiden.
• Decken Sie das externe GPS-Modul während des Gebrauchs NICHT ab.
• Andere Geräte können an den CAN-Bus-Anschluss am externen GPS-Modul angeschlossen werden.

Technische Daten

Gewicht: 38 g

GNSS: GPS + GLONASS

Betriebsspannung: 12 V

Eingangsstrom: 60 mA

Änderungen vorbehalten.

Die aktuelle Fassung finden Sie unter

http://www.dji.com/ronin-s

RONIN ist eine Marke von DJI OSMO.

Copyright © 2018 DJI OSMO Alle Rechte vorbehalten.

EU-Compliance: Hiermit erklärt SZ DJI Osmo Technology Co., Ltd., dass dieses Gerät den wesentlichen Anforderungen und anderen einschlägigen Bestimmungen der EU-Richtlinie 2014/53/EU entspricht.

Eine Kopie der EU-Konformitätserklärung finden Sie online auf www.dji.com/euro-compliance.

Kontaktadresse innerhalb der EU: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany

Umweltfreundliche Entsorgung

Elektro-Altgeräte dürfen nicht mit gewöhnlichem Abfall entsorgt werden und müssen separat entsorgt werden. Die Entsorgung an kommunalen Sammelstellen ist für Privatpersonen kostenlos. Die Eigentümer der Altgeräte sind für den Transport zu den Sammelstellen verantwortlich. Durch diesen geringen Aufwand können Sie zur Wiederverwertung von wertvollen Rohmaterialien beitragen und dafür sorgen, dass umweltschädliche und giftige Substanzen ordnungsgemäß unschädlich gemacht werden.
