RoninS External GPS Module - Módulo GPS DJI - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato RoninS External GPS Module DJI en formato PDF.
| Tipo de producto | Módulo GPS externo |
| Marca | DJI |
| Modelo | Módulo GPS externo RoninS |
| Peso | 38 g |
| Tensión de funcionamiento | 12 V |
| Corriente de entrada | 60 mA |
| Sistema GNSS | GPS + GLONASS |
| Función principal | Mejorar la estabilidad del estabilizador Ronin-S durante aceleraciones rápidas para videos más fluidos |
| Compatibilidad | Estabilizador DJI Ronin-S |
| Método de montaje | Montaje directo en el Ronin-S a través del puerto de alimentación auxiliar o montaje en el soporte de fijación superior (opcional) usando la placa de fijación universal |
| Conexión | Cable bus CAN conectado al puerto de alimentación auxiliar Ronin-S 12 V/2 A |
| Contenido del embalaje | Módulo GPS externo ×1, placa de fijación universal con rosca ×1, tornillos M4 ×4, tornillos 1/4"-20 ×2 |
| Precauciones de uso | Evitar campos electromagnéticos, luz solar directa, fuentes de calor, derrames de líquidos y presión externa. No cubrir durante el uso. |
| Mantenimiento | Limpiar con un paño suave y seco. Evitar solventes. |
| Seguridad | Mantener fuera del alcance de los niños. Usar de acuerdo con las instrucciones. |
| Información general - Fabricante | SZ DJI Osmo Technology Co., Ltd. (DJI OSMO) |
| Información general - Contacto UE | DJI GmbH, Industriestrasse 12, 97618 Niederlauer, Germany |
| Información general - Conformidad | Conforme a la directiva europea 2014/53/EU |
Preguntas frecuentes - RoninS External GPS Module DJI
Preguntas de los usuarios sobre RoninS External GPS Module DJI
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Módulo GPS en formato PDF gratis! Encuentra tus instrucciones RoninS External GPS Module - DJI y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. RoninS External GPS Module de la marca DJI.
MANUAL DE USUARIO RoninS External GPS Module DJI
ES Guía del usuario 25

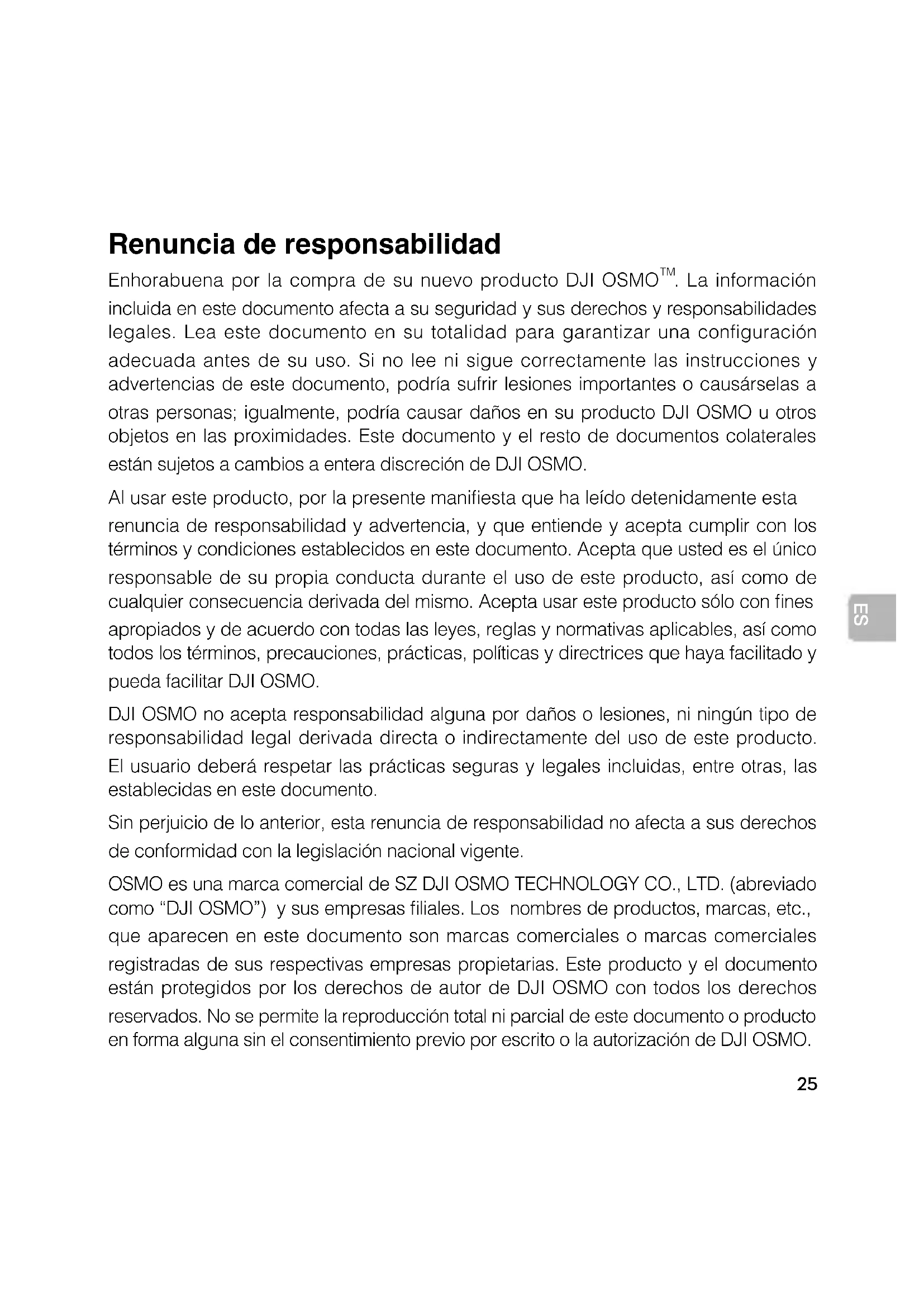

Renuncia de responsabilidad
Enhorabuena por la compra de su nuevo producto DJI OSMO™. La información incluida en este documento afecta a su seguridad y sus derechos y responsabilidades legales. Lea este documento en su totalidad para garantizar una configuración adecuada antes de su uso. Si no lee ni sigue correctamente las instrucciones y advertencias de este documento, podría sufrir lesiones importantes o causárselas a otras personas; igualmente, podría causar daños en su producto DJI OSMO u otros objetos en las proximidades. Este documento y el resto de documentos colaterales están sujetos a cambios a entera discreción de DJI OSMO.
Al usar este producto, por la presente manifiesta que ha leído detenidamente esta renuncia de responsabilidad y advertencia, y que entiende y acepta cumplir con los términos y condiciones establecidos en este documento. Acepta que usted es el único responsable de su propia conducta durante el uso de este producto, así como de cualquier consecuencia derivada del mismo. Acepta usar este producto sólo con fines apropiados y de acuerdo con todas las leyes, reglas y normativas aplicables, así como todos los términos, precauciones, prácticas, políticas y directrices que haya facilitado y pueda facilitar DJI OSMO.
DJI OSMO no acepta responsabilidad alguna por daños o lesiones, ni ningún tipo de responsabilidad legal derivada directa o indirectamente del uso de este producto. El usuario deberá respetar las prácticas seguras y legales incluidas, entre otras, las establecidas en este documento.
Sin perjuicio de lo anterior, esta renuncia de responsabilidad no afecta a sus derechos de conformidad con la legislación nacional vigente.
OSMO es una marca comercial de SZ DJI OSMO TECHNOLOGY CO., LTD. (abreviado como "DJI OSMO") y sus empresas filiales. Los nombres de productos, marcas, etc., que aparecen en este documento son marcas comerciales o marcas comerciales registradas de sus respectivas empresas propietarias. Este producto y el documento están protegidos por los derechos de autor de DJI OSMO con todos los derechos reservados. No se permite la reproducción total ni parcial de este documento o producto en forma alguna sin el consentimiento previo por escrito o la autorización de DJI OSMO.
Advertencia
1 NO coloque el módulo GPS externo junto a fuentes de campos eléctricos y magnéticos.
2. Mantenga el módulo GPS externo alejado de la luz solar directa y otras fuentes de calor.
3. Los derrames de líquidos pueden causar daños permanentes al módulo GPS externo.
4. NO aplique presión externa al módulo GPS externo.
Introducción
Con el módulo GPS externo del DJI RONIN™-S, el estabilizador del Ronin-S es más estable al acelerar rápidamente, para que los usuarios puedan disfrutar de unos vídeos más fluidos y fotos de mayor calidad. El módulo GPS externo proporciona una mejor señal para que estabilizador sea más sensible y pueda reaccionar a movimientos repentinos o rápidos.
In the Box
Módulo GPS externo
×1
Adaptador polivalente
×1
Tornillo de montaje M4
×4 Tornillo de ×2 montaje -1/4"-20
Uso
Método 1:
- Conecte el cable de bus CAN del módulo GPS externo al puerto de alimentación para accesorios 12 V / 2 A del Ronin-S.
- Asegúrese de que el módulo GPS externo quede bien fijado. El lado con el logo de DJI debe estar orientado hacia arriba.
Método 2:
El módulo GPS externo también se puede montar en el soporte de zapata superior opcional de Ronin-S.
- Coloque el adaptador polivalente en el soporte de zapata superior e inserte los tornillos M4.
- Inserte los tornillos M4 desde debajo del adaptador polivalente y coloque el módulo GPS externo (el lado con el logotipo de DJI debe mirar hacia afuera) en el soporte de zapata. Asegúrese de alinear los dos tornillos con los orificios de la parte trasera del módulo GPS externo. Gire los tornillos hasta que el módulo GPS externo quede fijado.
- Después del montaje, conecte el cable de bus CAN del módulo GPS externo al puerto de alimentación para accesorios 12 V / 2 A del Ronin-S.
* Asegúrese de que el cable de bus CAN esté insertado correctamente para evitar dañar el puerto.
- NO cubra el módulo GPS externo durante su uso.
- Otros equipos pueden conectarse al puerto CAN bus en el módulo GPS externo.
Especificaciones
Peso: 38 g
GNSS: GPS+GLONASS
Voltaje de funcionamiento: 12 V
Corriente de entrada: 60 mA
Contenidos sujetos a cambios.
Descargue la última versión en
http://www.dji.com/ronin-s
RONIN es una marca comercial de DJI OSMO.
Copyright © 2018 DJI OSMO Todos los derechos reservados.
Módulo de ×1 GPS externo
Placa redonda ×1
Declaración de cumplimiento UE: SZ DJI Osmo Technology Co., Ltd. por la presente declara que este dispositivo cumple los requisitos básicos y el resto de provisiones relevantes de la Directiva 2014/53/EU.
Hay disponible online una copia de la Declaración de conformidad UE en www.dji.com/euro-compliance
Dirección de contacto de la UE: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany
Tratamiento de residuos responsable con el medio ambiente
Los aparatos eléctricos viejos no pueden desecharse junto con los residuos orgánicos, sino que deben ser desechados por separado. Existen puntos limpios donde los ciudadanos pueden dejar estos aparatos gratis. El propietario de los aparatos viejos es responsable de llevarlos a estos puntos limpios o similares puntos de recogida. Con este pequeño esfuerzo estás contribuyendo a reciclar valiosas materias primas y al tratamiento de residuos tóxicos.
