RoninS External GPS Module - GPSモジュール DJI - 無料のユーザーマニュアル

製品タイプ	外部GPSモジュール
ブランド	DJI
モデル	RoninS 外部GPSモジュール
重量	38 g
動作電圧	12 V
入力電流	60 mA
GNSSシステム	GPS + GLONASS
主な機能	急加速時のRonin-Sジンバルの安定性を向上させ、より滑らかな動画を実現します
互換性	DJI Ronin-S ジンバル
取り付け方法	補助電源ポートを介してRonin-Sに直接取り付けるか、付属のユニバーサルマウントプレートを使用して上部マウントシュー（別売）に取り付けます
接続	CANバスケーブルをRonin-Sの12 V/2 A補助電源ポートに接続
パッケージ内容	外部GPSモジュール ×1、ネジ付きユニバーサルマウントプレート ×1、M4ネジ ×4、1/4"-20ネジ ×2
使用上の注意	電磁界、直射日光、熱源、液体のこぼれ、外部からの圧力を避けてください。使用中はカバーをしないでください。
メンテナンス	柔らかい乾いた布で拭いてください。溶剤は避けてください。
安全	子供の手の届かないところに保管してください。説明書に従って使用してください。
一般情報 - 製造元	SZ DJI Osmo Technology Co., Ltd. (DJI OSMO)
一般情報 - EU連絡先	DJI GmbH, Industriestrasse 12, 97618 Niederlauer, ドイツ
一般情報 - 適合性	欧州指令2014/53/EUに準拠

よくある質問 - RoninS External GPS Module DJI

外部GPSモジュールをRonin-Sに取り付ける方法は？

CANバスケーブルをRonin-Sの12 V/2 A補助電源ポートに接続します。DJIロゴが上を向くようにしてください。また、付属のユニバーサルマウントプレートを使用して上部マウントシュー（別売）に取り付けることもできます。

外部GPSモジュールはすべてのRonin-Sモデルと互換性がありますか？

はい、このモジュールはDJI Ronin-Sジンバル専用に設計されています。お使いのRonin-Sに必要な補助電源ポートがあることを確認してください。

必要な電源電圧は？

モジュールは12 Vの電圧と60 mAの入力電流で動作します。Ronin-Sの補助電源ポートに接続します。

GPSモジュールが認識されない場合の対処法は？

CANバスケーブルが正しく挿入されているか確認してください。モジュールがカバーされていないこと、GPS受信に適した開放的な場所にあることを確認してください。ジンバルを再起動してください。

外部GPSモジュールの掃除方法は？

柔らかい乾いた布で表面を拭いてください。モジュールを損傷する可能性のある溶剤や研磨剤は避けてください。

どのような安全上の注意が必要ですか？

モジュールを電磁界の発生源の近くに置かないでください。直射日光、液体のこぼれ、外部からの圧力を避けてください。使用中はモジュールを覆わないでください。

このモジュールの利点は？

このモジュールは急加速時のジンバルの安定性を向上させ、より滑らかな動画と高品質な写真を提供します。より強力なGPS信号により応答性が向上します。

パッケージに含まれるアクセサリーは？

パッケージ内容：外部GPSモジュール、ネジ付きユニバーサルマウントプレート、M4ネジ4本、1/4"-20ネジ2本。

取扱説明書とアップデートはどこで入手できますか？

取扱説明書はwww.dji.com/ronin-sで入手できます。最新情報を得るために最新バージョンをダウンロードしてください。

外部GPSモジュールの保証は？

保証はDJI OSMOの一般的な条件に従います。保証内容と期間の詳細については、DJIの公式サイトをご確認ください。

使用説明書 RoninS External GPS Module DJI

DJI OSMO™ 製品をご購入いただきありがとうございます。本書では、ユーザーの安全と法的権利と責任に関する情報を取り扱っています。ご使用の前に、この文書のすべての内容をよくお読み頂き、確実に適切な設定ができるようにしてください。この文書の手順と警告を正しく理解して実行しない場合、ユーザー自身や周囲の人の重傷、DJI OSMO 製品の損傷、周囲にある他の物体の損傷を招くおそれがあります。この文書および他のすべての付随資料は、DJI OSMO 独自の裁量で変更されることがあります。

本製品を使用することにより、本書の免責事項および警告をよく読み、記載されている条件を理解し、順守することに同意したとみなされます。本製品の使用中の行動とこれに伴う結果には、ユーザーが全面的に責任を負うことに同意するものとします。適用されるすべての法、規則、規制を順守して本製品を適切に使用するとともに、DJI OSMO がこれまでに提供した資料および今後提供する資料に記載されているすべての条件、安全上の注意、使用方法、方針、ガイドラインに従うことに同意するものとします。

本製品の使用により直接または間接的に発生する損害および傷害に対し、DJI OSMOは一切責任を負いません。ユーザーは、この文書の規定をはじめとする（ただしこれに限定しない）、安全で合法的な使用方法を順守するものとします。

上記に関わらず、該当する国の規制に基づくお客様の制定法上の権利は、本免責事項の影響を受けることはありません。

OSMO は、SZ DJI OSMO TECHNOLOGY CO., LTD.（略して「DJI OSMO」）およびその関連会社の商標です。本書に記載されている製品、ブランドなどの名称は、その所有者である各社の商標または登録商標です。本製品および本書は、不許複製・禁無断転載を原則とする DJI OSMO の著作物のため、DJI OSMO から書面による事前承認または許諾を得ることなく、本製品または文書のいかなる部分も、いかなる方法によっても複製することは固く禁じられています。

警告

1. 外部 GPS モジュールは電場や磁場の発生源の近くには設置しないでください。

2. 外部 GPS モジュールは直射日光やその他の熱源から離してください。

3. 外部 GPS モジュールに液体をこぼすと、永久的な損傷を与える可能性があります。
4. 外部 GPS モジュールに外側から圧力をかけないでください。

はじめに

DJI RONINTM-S 外部 GPS モジュールを使用すると、素早く加速する時に Ronin-S のジンバルがより安定するため、滑らかなクオリティの動画や写真をお楽しみいただけます。外部 GPS モジュールは、突発的な動きや迅速な動きに反応できる、反応性の高い信号をジンバルに提供します。

同梱物

外部 GPS モジ ×1 チーズプレート ×1 M4 ねじ ×4 1/4"-20 ねじ ×2 ユール

使用方法

方法 1

1. 外部 GPS モジュールの CAN Bus ケーブルを Ronin-S の 12V/2A アクセサリー電源ポートに接続します。
2. 外部 GPS モジュールがしっかりと接続されていることを確認します。DJI ロゴがある面が上向きであることをご確認ください。

方法 2:

外部 GPS モジュールは、別売の Ronin-S トップ ホットシュー ブラケットに取り付けることもできます。

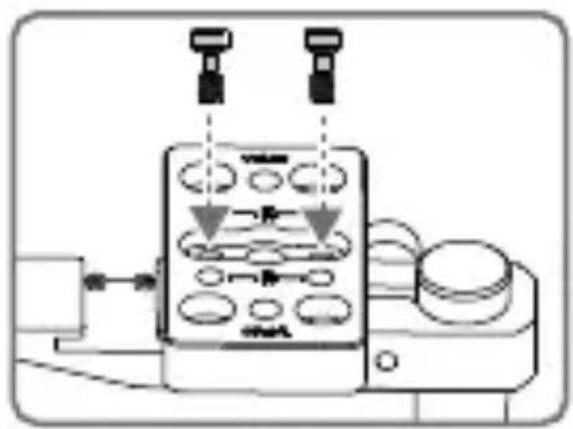

1. トップ ホットシューブラケットの上にチーズプレートを設置し、M4 ねじを挿入します。
2. チーズプレートの下から M4 ねじを挿入し、外部 GPS モジュール（DJI ロゴがある面を外側にします）をチーズプレート上に置きます。外部 GPS モジュールの背面にある穴に 2 つのねじを揃えてください。外部 GPS モジュールがしっかりと固定されるまでねじを回します。

1. 取り付け後、外部 GPS モジュールの CAN Bus ケーブルを Ronin-S の 12V/2A アクセサリー電源ポートに接続します。

• ポートを破損しないように、CAN Bus ケーブルが正しく挿入されていることを確認してください。
• 使用中は、外部 GPS モジュールを物で覆わないでください。
• その他の機材は、外部 GPS モジュールの CAN Bus ポートに接続できます。

仕様

重量：38 g

GNSS : GPS+GLONASS

動作電圧：12 V

入力電流：60 mA

本内容は変更されることがあります。

最新版は下記よりダウンロードしてください。

http://www.dji.com/ronin-s

RONIN は DJI OSMO の商標です。
