| Tipo di prodotto | Modulo GPS esterno |
| Marca | DJI |
| Modello | RoninS External GPS Module |
| Peso | 38 g |
| Tensione di funzionamento | 12 V |
| Corrente d'ingresso | 60 mA |
| Sistema GNSS | GPS + GLONASS |
| Funzione principale | Migliora la stabilità della testa motorizzata Ronin-S durante le accelerazioni rapide per video più fluidi |
| Compatibilità | Testa motorizzata DJI Ronin-S |
| Metodo di montaggio | Montaggio diretto sul Ronin-S tramite la porta di alimentazione ausiliaria o montaggio sulla slitta di fissaggio superiore (opzionale) utilizzando la piastra di fissaggio universale |
| Connessione | Cavo bus CAN collegato alla porta di alimentazione ausiliaria Ronin-S 12 V/2 A |
| Contenuto della confezione | Modulo GPS esterno ×1, piastra di fissaggio universale filettata ×1, viti M4 ×4, viti 1/4"-20 ×2 |
| Precauzioni d'uso | Evitare campi elettromagnetici, luce solare diretta, fonti di calore, versamenti di liquidi e pressione esterna. Non coprire durante l'uso. |
| Manutenzione | Pulire con un panno morbido e asciutto. Evitare solventi. |
| Sicurezza | Tenere fuori dalla portata dei bambini. Utilizzare secondo le istruzioni. |
| Informazioni generali - Produttore | SZ DJI Osmo Technology Co., Ltd. (DJI OSMO) |
| Informazioni generali - Contatto UE | DJI GmbH, Industriestrasse 12, 97618 Niederlauer, Germania |
| Informazioni generali - Conformità | Conforme alla direttiva europea 2014/53/UE |
Domande frequenti - RoninS External GPS Module DJI
Domande degli utenti su RoninS External GPS Module DJI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Modulo GPS in formato PDF gratuitamente! Trova il tuo manuale RoninS External GPS Module - DJI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RoninS External GPS Module del marchio DJI.
MANUALE UTENTE RoninS External GPS Module DJI
IT Guida dell'utente 33

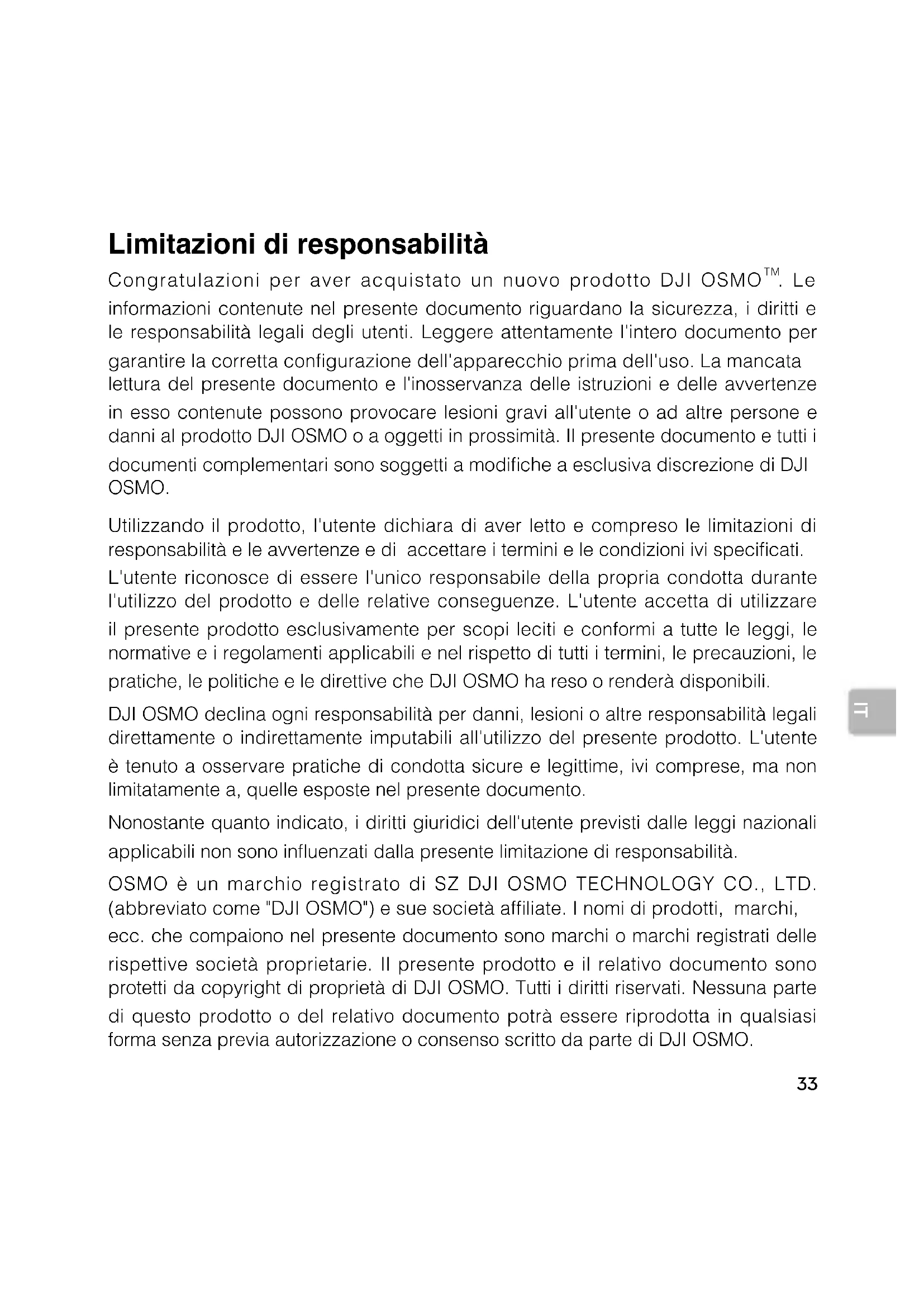

Limitazioni di responsabilità
Congratulazioni per aver acquistato un nuovo prodotto DJI OSMO™. Le informazioni contenute nel presente documento riguardano la sicurezza, i diritti e le responsabilità legali degli utenti. Leggere attentamente l'intero documento per garantire la corretta configurazione dell'apparecchio prima dell'uso. La mancata lettura del presente documento e l'inosservanza delle istruzioni e delle avvertenze in esso contenute possono provocare lesioni gravi all'utente o ad altre persone e danni al prodotto DJI OSMO o a oggetti in prossimità. Il presente documento e tutti i documenti complementari sono soggetti a modifiche a esclusiva discrezione di DJI OSMO.
Utilizzando il prodotto, l'utente dichiara di aver letto e compreso le limitazioni di responsabilità e le avvertenze e di accettare i termini e le condizioni ivi specificati. L'utente riconosce di essere l'unico responsabile della propria condotta durante l'utilizzo del prodotto e delle relative conseguenze. L'utente accetta di utilizzare il presente prodotto esclusivamente per scopi leciti e conformi a tutte le leggi, le normative e i regolamenti applicabili e nel rispetto di tutti i termini, le precauzioni, le pratiche, le politiche e le direttive che DJI OSMO ha reso o renderà disponibili.
DJI OSMO declina ogni responsabilità per danni, lesioni o altre responsabilità legali direttamente o indirettamente imputabili all'utilizzo del presente prodotto. L'utente è tenuto a osservare pratiche di condotta sicure e legittime, ivi comprese, ma non limitatamente a, quelle esposte nel presente documento.
Nonostante quanto indicato, i diritti giuridici dell'utente previsti dalle leggi nazionali applicabili non sono influenzati dalla presente limitazione di responsabilità.
OSMO è un marchio registrato di SZ DJI OSMO TECHNOLOGY CO., LTD. (abbreviato come "DJI OSMO") e sue società affiliate. I nomi di prodotti, marchi, ecc. che compaiono nel presente documento sono marchi o marchi registrati delle rispettive società proprietarie. Il presente prodotto e il relativo documento sono protetti da copyright di proprietà di DJI OSMO. Tutti i diritti riservati. Nessuna parte di questo prodotto o del relativo documento potrà essere riprodotta in qualsiasi forma senza previa autorizzazione o consenso scritto da parte di DJI OSMO.
Attenzione!
- NON posizionare il Modulo GPS accanto a fonti elettriche o magnetiche.
- Tenere il Modulo GPS lontano dalla luce solare diretta o altre fonti di calore.
- Il contatto con liquidi potrebbe causare danni permanenti al Modulo GPS.
- NON esercitare pressioni di alcun genere sul Modulo GPS.
Presentazione del prodotto
Con il Modulo GPS esterno di DJI RONIN™-S, il gimbal di Ronin-S mantiene un'estrema stabilità negli spostamenti particolarmente veloci, per garantire fluidità dei video e qualità fotografica. Il Modulo GPS aumenta la ricezione di segnale, rendendo il gimbal più reattivo a movimenti rapidi o improvvisi.
Contenuto della confezione
1 Modulo GPS
1 piastra di supporto 4 viti M4 2 viti 1/4"-20
Modalità di utilizzo
Metodo 1:
-
Collegare il cavo CAN-bus del Modulo GPS alla porta di alimentazione degli accessori 12V/2A di Ronin-S.
-
Assicurarsi che il Modulo GPS sia ben collegato. Il lato con il logo DJI deve essere rivolto verso l'alto.

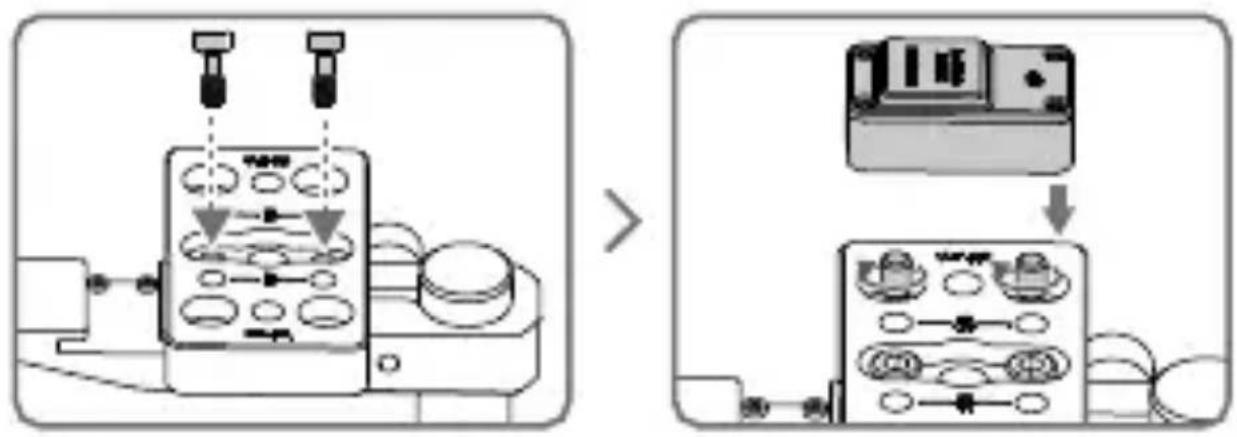

Metodo 2:
È anche possibile montare il Modulo GPS sulla staffa a slitta opzionale di Ronin-S.
- Posizionare la piastra forata sulla staffa a slitta di Ronin-S ed inserire le viti M4.
- Inserire le viti M4 dall'interno della piastra forata e posizionare il Modulo GPS (il lato con il logo DJI rivolto verso l'esterno) sulla piastra. Assicurarsi di aver allineato le due viti con i fori sul retro del Modulo GPS. Serrare le viti finché il Modulo GPS non è bloccato in posizione.
- Una volta montato, collegare il cavo CAN-bus sul Modulo GPS alla porta di alimentazione degli accessori 12V/2A di Ronin-S.
- Assicurarsi che il cavo CAN-bus sia inserito correttamente per evitare di danneggiare la porta.
• NON coprire il Modulo GPS durante l'uso. - È possibile collegare altre apparecchiature alla porta CAN-bus del Modulo GPS.
Caratteristiche
Peso: 38 g
GNSS: GPS+GLONASSS
Tensione operativa: 12 V
Corrente in entrata: 60 mA
=
Il presente contenuto è soggetto a modifiche.
Scaricare l'ultima versione da
http://www.dji.com/ronin-s
RONIN è un marchio registrato di DJI OSMO.
Copyright © 2018 DJI OSMO Tutti i diritti riservati.
Disclaimer
Dichiarazione di conformità UE: SZ DJI Osmo Technology Co., Ltd. dichiara che il presente dispositivo è conforme ai requisiti essenziali e alle altre disposizioni rilevanti della direttiva 2014/53/EU.
Una copia della dichiarazione di conformità UE è disponibile online all'indirizzo Web www.dji.com/euro-compliance
Indirizzo di contatto UE: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany
Smaltimento ecologico
I vecchi dispositivi elettrici non devono essere smaltiti insieme ai rifiuti residui, ma devono essere smaltiti separatamente. Lo smaltimento da parte di soggetti privati presso i punti di raccolta pubblici è gratis. È responsabilità del proprietario dei vecchi dispositivi portarli presso tali punti di raccolta o punti di raccolta analoghi. Grazie a questo piccolo impegno personale contribuirete al riciclo di materie prime preziose e al corretto trattamento di sostanze tossiche.
