RoninS External GPS Module - GPS 모듈 DJI - 무료 사용 설명서

제품 유형	외부 GPS 모듈
브랜드	DJI
모델	RoninS 외부 GPS 모듈
무게	38g
작동 전압	12V
입력 전류	60mA
GNSS 시스템	GPS + GLONASS
주요 기능	빠른 가속 시 Ronin-S 짐벌의 안정성을 향상시켜 더 부드러운 영상을 제공합니다.
호환성	DJI Ronin-S 짐벌
장착 방법	보조 전원 포트를 통해 Ronin-S에 직접 장착하거나, 범용 고정 플레이트를 사용하여 상단 장착 슈(옵션)에 장착할 수 있습니다.
연결	CAN 버스 케이블을 Ronin-S 12V/2A 보조 전원 포트에 연결합니다.
포장 내용물	외부 GPS 모듈 ×1, 나사산이 있는 범용 고정 플레이트 ×1, M4 나사 ×4, 1/4"-20 나사 ×2
사용 시 주의사항	전자기장, 직사광선, 열원, 액체 유출 및 외부 압력을 피하십시오. 사용 중에는 덮지 마십시오.
유지 관리	부드럽고 마른 천으로 닦으십시오. 용제 사용을 피하십시오.
안전	어린이의 손이 닿지 않는 곳에 보관하십시오. 지침에 따라 사용하십시오.
일반 정보 - 제조업체	SZ DJI Osmo Technology Co., Ltd. (DJI OSMO)
일반 정보 - EU 연락처	DJI GmbH, Industriestrasse 12, 97618 Niederlauer, 독일
일반 정보 - 적합성	유럽 지침 2014/53/EU 준수

자주 묻는 질문 - RoninS External GPS Module DJI

외부 GPS 모듈을 Ronin-S에 어떻게 설치하나요?

CAN 버스 케이블을 Ronin-S의 보조 전원 포트 12V/2A에 연결하세요. DJI 로고가 위를 향하도록 하십시오. 제공된 범용 고정 플레이트를 사용하여 상단 장착 슈(별도 판매)에 장착할 수도 있습니다.

외부 GPS 모듈은 모든 Ronin-S 모델과 호환되나요?

네, 이 모듈은 DJI Ronin-S 짐벌 전용으로 설계되었습니다. 귀하의 Ronin-S에 필요한 보조 전원 포트가 있는지 확인하십시오.

필요한 공급 전압은 얼마인가요?

이 모듈은 12V 전압 및 60mA 입력 전류로 작동합니다. Ronin-S의 보조 전원 포트에 연결됩니다.

GPS 모듈이 인식되지 않으면 어떻게 하나요?

CAN 버스 케이블이 제대로 삽입되었는지 확인하십시오. 모듈이 덮여 있지 않고 최적의 GPS 수신을 위해 개방된 공간에 있는지 확인하십시오. 짐벌을 다시 시작하십시오.

외부 GPS 모듈을 어떻게 청소하나요?

부드럽고 마른 천을 사용하여 표면을 닦으십시오. 모듈을 손상시킬 수 있는 용제나 연마제는 피하십시오.

어떤 안전 주의사항을 따라야 하나요?

전기장 및 자기장 소스 근처에 모듈을 두지 마십시오. 직사광선, 액체 유출 및 외부 압력을 피하십시오. 사용 중에는 모듈을 덮지 마십시오.

이 모듈의 이점은 무엇인가요?

이 모듈은 빠른 가속 시 짐벌의 안정성을 향상시켜 더 부드러운 영상과 더 나은 사진 품질을 제공합니다. 더 강력한 GPS 신호를 제공하여 반응성을 높입니다.

포장에 어떤 액세서리가 포함되어 있나요?

포장에는 외부 GPS 모듈, 나사산이 있는 범용 고정 플레이트, M4 나사 4개 및 1/4"-20 나사 2개가 포함되어 있습니다.

설명서와 업데이트는 어디서 찾을 수 있나요?

설명서는 www.dji.com/ronin-s에서 확인할 수 있습니다. 최신 정보를 얻으려면 최신 버전을 다운로드하십시오.

외부 GPS 모듈의 보증은 어떻게 되나요?

보증은 DJI OSMO의 일반 조건을 따릅니다. 적용 범위 및 기간에 대한 자세한 내용은 DJI 공식 웹사이트를 참조하십시오.

사용 설명서 RoninS External GPS Module DJI

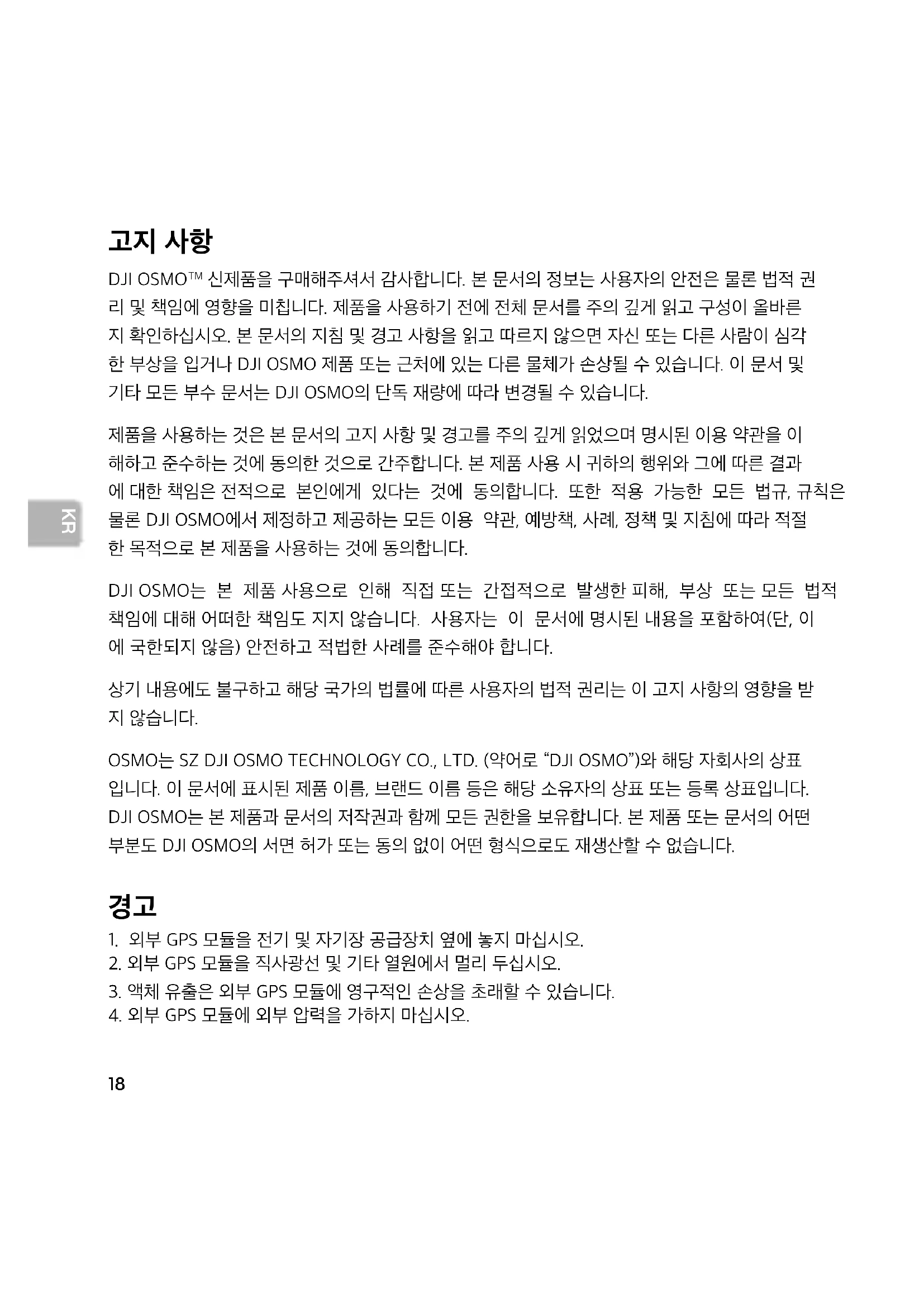

DJI OSMO™ 신제품을 구매해주셔서 감사합니다. 본 문서의 정보는 사용자의 안전은 물론 법적 권리 및 책임에 영향을 미칩니다. 제품을 사용하기 전에 전체 문서를 주의 깊게 읽고 구성이 올바른지 확인하십시오. 본 문서의 지침 및 경고 사항을 읽고 따르지 않으면 자신 또는 다른 사람이 심각한 부상을 입거나 DJI OSMO 제품 또는 근처에 있는 다른 물체가 손상될 수 있습니다. 이 문서 및 기타 모든 부수 문서는 DJI OSMO의 단독 재량에 따라 변경될 수 있습니다.

제품을 사용하는 것은 본 문서의 고지 사항 및 경고를 주의 깊게 읽었으며 명시된 이용 약관을 이해하고 준수하는 것에 동의한 것으로 간주합니다. 본 제품 사용 시 귀하의 행위와 그에 따른 결과에 대한 책임은 전적으로 본인에게 있다는 것에 동의합니다. 또한 적용 가능한 모든 법규, 규칙은 물론 DJI OSMO에서 제정하고 제공하는 모든 이용 약관, 예방책, 사례, 정책 및 지침에 따라 적절한 목적으로 본 제품을 사용하는 것에 동의합니다.

DJI OSMO는 본 제품 사용으로 인해 직접 또는 간접적으로 발생한 피해, 부상 또는 모든 법적 책임에 대해 어떠한 책임도 지지 않습니다. 사용자는 이 문서에 명시된 내용을 포함하여(단, 이에 국한되지 않음) 안전하고 적법한 사례를 준수해야 합니다.

상기 내용에도 불구하고 해당 국가의 법률에 따른 사용자의 법적 권리는 이 고지 사항의 영향을 받지 않습니다.

OSMO는 SZ DJI OSMO TECHNOLOGY CO., LTD. (약어로 “DJI OSMO”)와 해당 자회사의 상표입니다. 이 문서에 표시된 제품 이름, 브랜드 이름 등은 해당 소유자의 상표 또는 등록 상표입니다. DJI OSMO는 본 제품과 문서의 저작권과 함께 모든 권한을 보유합니다. 본 제품 또는 문서의 어떤 부분도 DJI OSMO의 서면 허가 또는 동의 없이 어떤 형식으로도 재생산할 수 없습니다.

경고

1. 외부 GPS 모듈을 전기 및 자기장 공급장치 옆에 놓지 마십시오.
2. 외부 GPS 모듈을 직사광선 및 기타 열원에서 멀리 두십시오.
   3.액체 유출은 외부 GPS 모듈에 영구적인 손상을 초래할 수 있습니다.
3. 외부 GPS 모듈에 외부 압력을 가하지 마십시오.

소개

DJI RONIN™-S 외부 GPS 모듈을 장착한 Ronin-S의 짐벌은 가속도가 빨라도 더욱 안정적이므로,사용자는 더 부드러운 동영상과 사진 품질을 즐길 수 있습니다. 외부 GPS 모듈은 짐벌이 갑작스럽거나 빠른 움직임에 반응할 수 있도록 보다 강력한 신호를 제공합니다.

구성품

외부 GPS 모듈 ×1 치즈 플레이트 ×1 M4 나사 ×4 1/4"-20 나사 ×2

사용법

방법 1:

1. 외부 GPS 모듈에서 CAN Bus 케이블을 Ronin-S 12V/2A 액세서리 전원 포트에 연결합니다.
2. 외부 GPS 모듈이 단단히 고정되었는지 확인하십시오. DJI 로고가 있는 측면이 위로 향해야 합니다.

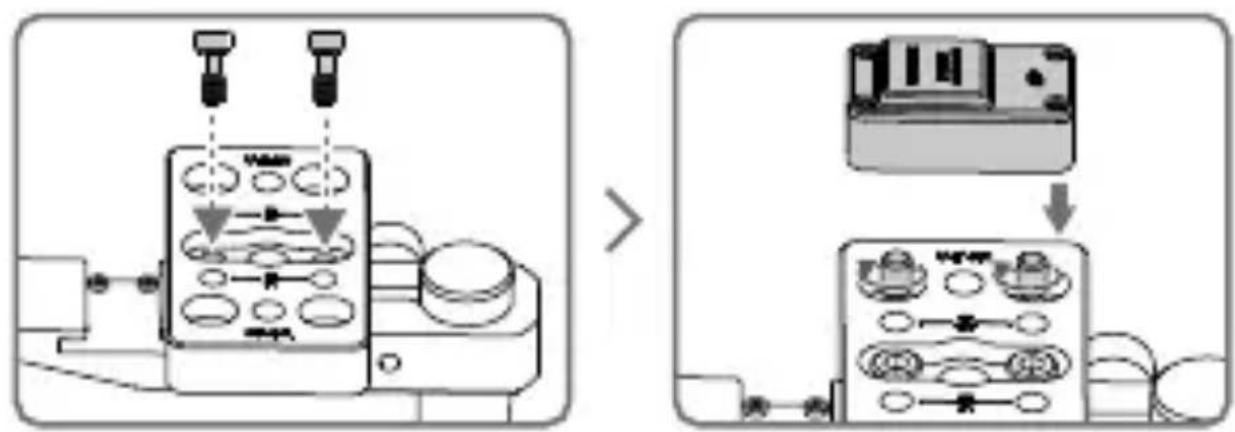

방법 2:

외부 GPS 모듈은 옵션인 Ronin-S 상단 핫슈 브래킷에도 장착할 수 있습니다.

1. 치즈 플레이트를 상단 핫슈 브래킷에 놓고 M4 나사를 삽입합니다.
2. 치즈 플레이트 아래에서 M4 나사를 삽입하고 외부 GPS 모듈(DJI 로고가 바깥쪽으로 향하게 함)을 치즈 플레이트에 놓습니다. 외부 GPS 모듈 후면에 있는 구멍과 나사 2개를 정렬하십시오. 외부 GPS 모듈이 고정될 때까지 나사를 돌립니다.

1. 장착 후 외부 GPS 모듈에 있는 CAN Bus 케이블을 Ronin-S 12V/2A 액세서리 전원 포트에 연결합니다.

• CAN Bus 포트의 손상을 방지하기 위해 케이블이 올바르게 삽입되었는지 확인하십시오.
  사용 중에는 외부 GPS 모듈을 덧지 마십시오.
• 기타 장비는 외부 GPS 모듈의 CAN Bus 포트에 연결할 수 있습니다.

사양

무게: 38g

GNSS: GPS+GLONASS

작동 전압: 12V

입력 전류: 60mA

이 문서의 내용은 언제든지 변경될 수 있습니다.

최신 버전은 다음 웹사이트에서 다운로드하십시오.

http://www.dji.com/ronin-s

RONIN 은 DJI OSMO 의 상표입니다.
