Producttype	Compressor / Draagbare ophlasser
Merk	DEWALT
Model	DCC018
Nominale spanning (batterij)	18 V DC
Spanning adapter 12V DC	12–13,8 V DC
Spanning netadapter	13,8 V DC (via optionele externe voeding)
Maximale druk	11 bar (1100 kPa)
Gewicht (zonder batterij)	2,5 kg
Bedrijfstemperatuurbereik	-18 °C tot +40 °C
Maximaal opgenomen vermogen (externe voeding)	150 W
Batterijtype	Li-Ion 18 V
Compatibele batterijen	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547
Ophlaasmodi	Hoge druk en Groot volume
Automatische uitschakeling	Ja, in de modus Hoge druk (vooringestelde druk)
Scherm	LCD met druk- en modusindicator
Ingebouwde LED-verlichting	Ja, op de handgreep
Inbegrepen accessoires	Hogedrukslang, grootvolumeslang, conische mondstukken, naald, Presta-klep adapter
Mogelijke stroombronnen	18 V batterij, 12 V DC voertuigaansluiting, externe voeding 230 V AC (optioneel)
Onderhoud	Reinigen met een vochtige doek en milde zeep; niet onderdompelen
Aanbevolen opslag	Koele, droge plaats, uit de buurt van zonlicht en extreme temperaturen
Veiligheid	Niet onbeheerd achterlaten, barstrisico, draag een veiligheidsbril
Foutcodes	LoP, bLo, bAt, ErS, OL, OP (zie handleiding)

Veelgestelde vragen - DCC018 DEWALT

Welke batterijen kan ik gebruiken met de compressor DCC018?

De DCC018 werkt met compatibele DEWALT 18 V Li-Ion batterijen: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Raadpleeg de technische gegevens voor meer informatie.

Hoe stel ik de ophlaasdruk in de modus Hoge druk in?

Draai aan de drukregelknop (6) om de gewenste waarde op het LCD-scherm in te stellen. Druk vervolgens op de start/pauzeknop (7). De compressor stopt automatisch bij de vooringestelde druk.

Kan ik de compressor gebruiken met een sigarettenaansteker van de auto?

Ja, sluit de meegeleverde 12 V DC stekker aan op de sigarettenaansteker. Zorg ervoor dat de stekker minstens 12 A ondersteunt en dat de motor van het voertuig draait als het LoP-lampje brandt.

Wat moet ik doen als het scherm een foutcode 'bLo' weergeeft?

De code 'bLo' geeft aan dat de 18 V batterij leeg is. Laad deze volledig op met een compatibele DEWALT oplader voordat u de compressor opnieuw gebruikt.

Hoe reinig ik de compressor na gebruik?

Koppel het apparaat los van elke stroombron. Reinig de buitenkant met een vochtige doek en milde zeep. Gebruik geen oplosmiddelen en dompel het apparaat nooit onder in water.

Kan de compressor voorwerpen leeg laten lopen?

Ja, in de modus Groot volume. Gebruik de grootvolumeslang en bevestig deze op de Ingang/Ontluchtingspoort (14). Volg de ontluchtingsprocedure zoals beschreven in de handleiding.

Wat is de maximale uitgangsdruk?

De maximale druk is 11 bar (1100 kPa). Overschrijd deze waarde nooit om barstrisico te voorkomen.

Kan ik de compressor zonder batterij gebruiken met een netvoeding?

Ja, met behulp van de aanbevolen externe DEWALT voeding (optioneel). Sluit de DC-kabel aan op de externe voedingsaansluiting (20) en het netsnoer op een 230 V stopcontact.

Hoe wijzig ik de weergegeven drukeenheid?

Houd de ophlaasmoduskeuzeschakelaar (3) en de verlichtingsschakelaar (4) ingedrukt terwijl u aan de drukregelknop (6) draait. De eenheid schakelt tussen bar, psi en kPa.

Wat moet ik doen als de compressor tijdens gebruik stopt en 'OP' weergeeft?

De code 'OP' betekent dat de druk hoger is dan 11 bar. Controleer of er geen verstopping is in de slang of aansluitingen en reset het apparaat.

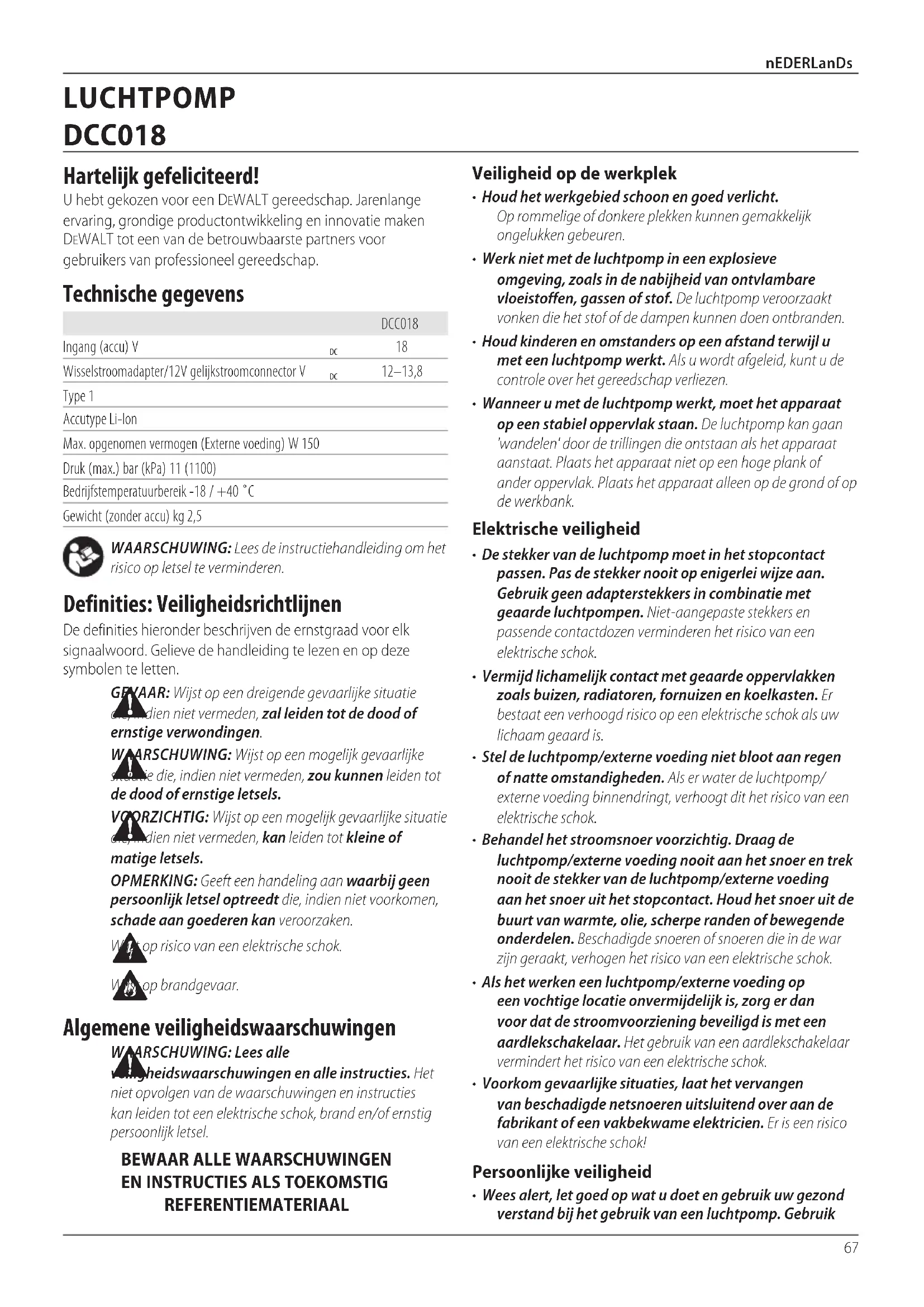

GEBRUIKSAANWIJZING DCC018 DEWALT

Nederlands (vertaald vanuit de originele instructies) 65

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie makeen DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

	DCC018
Ingang (accu) V	DC 18
Wisselstroomadapter/12V gelijkstroomconnector V	DC 12-13,8
Type 1
Accutype Li-lon
Max. opgenomen vermogen (Externe voeding) W 150
Druk (max.) bar (kPa) 11 (1100)
Bedrijfstermeperatuurbereik -18 / +40 °C
Gewicht (zonder accu) kg 2,5

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signalwoord. Gelingve de handleiding te lezen en op deze symbolen te letten.

GEVAAR: Wijst op een dreigende gevaarlijke situatie enspandien Niet vermeden, za leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een möglichk gevaarlijke die, indien nicht vermeden, zou kuren leiden tot de dood of ernstige letsels.

Voorlichtig: Wijst op een möglichke gevaarlijke situatie, diejen Niet vermeden, kan leiden tot kleine of matige letsels.

OPMERKING: Geeft een handeling aan waar bij geen persoonlijk letsel optreedt die, indien nicht voorkomen, schade aan goederen kanveroorzaken.

op risico van een elektrische schok.

op brandevaar.

Algemene veiligheidswaarschuwingen

WAARSCHUWING: Lees alle
Viegehideswaarschuwingen en alle instructies. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

Veiligheid op de werkplek

• Houd het werkgebied schoon en goed verlicht.
  Op rommelige of donkere plekken konnen gemakkelijk ongelukken gebeuren.
• Werk Niet met de luchtpomp in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. De luchtpomp verooorzaakt vonken die het stof of de dampen hunnen doen ontbranden.
• Houd kinderen en omstanders op een afstand verwijl u met een luchtpomp werkt. Als u wordt afgeleid, kut u de controle over het gereedschap verliezen.
• Wanneru met de luchtpomp werkt, moet het apparaat op een stabel oppervlak staan. De luchtpomp kan gaan 'wandelen' door de trillingen die ontstaan als het apparaat aanstaat. Plaats het apparaat Niet op een hoge plank of ander oppervlak. Plaats het apparaat alleen op de grond of op de werkbank.

• De stekker van de luchtpomp moet in het stopcontact passen. Pas de stekker nooit op enigerlei wijze aan. Gebruik geen adapterstekkers in combinatie met geaarde luchtpompen. Niet-aangepaste stekkers en passende contactdozen verminderen het risico van een elektrische schok.
• Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
• Stel de luchtpomp/externe voeding Niet bloot aan regen of natte omstandigheden. Als er water de luchtpomp/ externe voeding binnendringt, verhoegt dit het risico van een elektrische schok.
• Behandel het stroomsnoer voorzichtig. Draag de luchtpomp/externe voeding nooit aan het snoer en trek nooit de stekker van de luchtpomp/externe voeding aan het snoer uit het stopcontact. Houd het snoer uit de buurt van warmte, olie, scherpe randen of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zich geraakt, verhogen het risico van een elektrische schok.
• Als het werkken een luchtpomp/externe voeding op een vochtige locatie onvermijdelijk is, zorg er dan voor dat de stroomvoorziening beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar verminder het risico van een elektrische schok.
• Voorkom gevaarlijke situatuies, laut het verwangen van beschadigde netsnoerenuitsluitend over aan de fabrikant of een vakbekwame elektricien. Er is een risico van een elektrische schok!

Persoonlijke veiligheid

Wees alert, let goed op wat u doet en gebruik uw gezond verstand bij het gebruik van een luchtpomp. Gebruik

Accu's Laders/Laadtijden			(Minuten)
Cat # V	DC	Ah Gewicht (kg)	DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90 X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB181 18 1,5 0,35 70	35 22 22 22		45
DCB182 18 4,0 0,61 185 100 60 60 60 120
DCB183/B	18 2,0 0,40 90	50 30 30	60
DCB184/B	18 5,0 0,62 240 120 75 75 75 150
DCB185 18 1,3 0,35 60	30 22 22 22 X
DCB187 18 3,0 0,48 140 70 45 45 45	90

een apparaat Niet wanner u moe bent of onder invloed van drugs, alcohol of medicijnen verkeert. Een moment van onoplettendheid bij het gebruik van een luchtpomp kan leiden tot ernstige verwondingen.

• Draag altijd gehoorbescherming wonneer u met de luchtpomp werkt.
• U要去 een veiligheidsbril dragen runawayer u de luchtpomp gezrukt zodat u uw ogen beschermt gegen stofdeeltjes die door de luchtstroom können opdwarrelen.
• Draag de juiste kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar hunen door bewegende delen worden gegren.
• Open de behuizing nicht. Binnenin bevinden zich geen onderdelen waaraan de gebruiker onderhoud kan uitvoeren.

Gebruik en onderhoud

• Gebruik de luchtpomp Niet als de schakelaar de luchtpomp Niet aan en uit kan zetten. Een luchtpomp die Niet meer met de schakelaar kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
• Controller na het oppompen van banden direct de druk met een geschikte drukmeter, bijv. bij een tankstation.
• Draag de luchtpomp alsijd aan de handgreep wanner u de luchtpomp verplaatst.
• Bewaar een luchtpomp die Niet worden gebruikt, buiten het bereik van kinderen en LASTNiet toe dat personen die onbekend zich met de luchtpomp of deze instructies het gereedschap bedieren. Luchtpompen zich gevaarlijk in handen van personen die er Niet mee hebben leren werken.

• Onderhoud luchtpompen goed. Controller op verkeerde uitlijning en verbuiging van onderdelen die onder druk staan, breuk van onderdelen en andere omstandigheden die de werkking van het gereedschap nadelig hunnen beinvloeden. Laat de luchtpomp voor gebruik repareren, als het is beschadigd. Veel ongelukken zijn het gevolg van het werk den met slecht onderhonden gereedschap.

• Gebruik voor uw eigenveiligheid uitsluitend accessoires en overige units die in de bedieningsinstrumenties worden genoemd of worden aanbevolen of worden opgegeven door de fabrikant. Het gebruik van accessoires die Niet in de bedieningsinstrumenties of de catalogus worden aanbevolen kan leiden tot een risico voor uw persoonlijke veiligheid.

Gebruik en onderhoud van de accu

• Laad de accu alleen op met de lader die worden opgegeven door de fabrikant. Een lader die geschikt is voor het ene type accu, kan een risico van brand doeon ontstaan bij gebruik met een andere accu.
• Gebruik de luchtpomp alleen in combinatie met specifiek vermelde accu's. Het gebruik van andere accu's kan gevaar voor letsel en brand opleveren.
• Houd de accu, wanneer u deze nicht gebruikt, weg bij andere metalen objecten zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tot stand hunnen brengen tussen de enepool en de andere. Als kortsluiting tussen de polen van de accu's wordt gemaakt, hunnen brandwonden of brand worden veroorzaakt.
• Wanner de accu Niet goed worden behandeld, kan er vloeistof uit de accu spuiten, vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan met water. Als de vloeistof in de ogen kommt, roep dan tevens medische hulp in. Vloeistof die uit de batterij komt, kan irritatie en brandwonden veroorzaken.

Service

• Laat de luchtpomp alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verwangingsonderdelen. Daarmee worden de veiligheid van de luchtpomp gewaarborgd.

AANVULLENDE

VEILIGHEIDSWAARSCHUWINGEN VOOR UWLUCHTPOMP

WArschUwING:RISICO VOOR DE LUCHTWEGEN.

gecomprimeerde lucht van de pomp mag nicht worden ingeademd. Adem nooit lucht in van de luchtpomp of van een ontluchtingstoestel dat op de luchtpomp is aangesloten.

Bijcentgrote luchtdrukbestaat het gevaar dat het objectexplodeert.Kijkwat de fabrikant opgeeft als maximale druk voor objcten die worden opgeblazen.

• Laat de pomp nicht onbeheerd anschter als deze aanstaat. In dat geval konnen banden of andere objecten exploderen.
• Controller met behulp van een gekalibreerde luchtmeter de bandenspanning voor gebruik enijdens het oppompen; op de wang van de band vindt u de juiste bandenspanning.

Maak geen aanpassingen aan het apparaat en probeer het Niet te repareren. Wat u nooit mag doeen: boren in en lassen aan de luchtpomp, wijzigingen aan de luchtpomp en de hulpstukken aanbrngen.

• Werk alleen met de luchtpomp met de meegeleverde accessoires of met onderdelen voor luchtbehandeling die geschikt zichoor voor minimaal 11 bar. Gebruikt u accessoires die Niet worden aanbevolen voor dit gereedschap, dan kan dit leiden tot gevaarlijke situatuies.
  Haal geen 'grappen'uit met dit gereedschap. Hogeluchtdruk is gevaarlijk. Richt de luchtstroom nicht in derrichting van uzelf of andereen.
• Richt de luchtstroom nooit op Personen, dieren of uw eigen lichaam.
• Richt de luchtstroom nicht op welke manier dan ook op uzelf.

WAARSCHUWING: RISICO VAN BRAND. De luchtpomp
Ie wet worden tijdens het gebruik. Laat de luchtpomp
30 minutes afkoelen voordat u het apparaat opbergt.

WAARSCHUWING: Gebruikt u een FLEXVOLT™-accu, let op dat de luchtpomp werkt op een vlak oppervlak met het scherm maar bovenGERicht.

LIQUID CRYSTAL DISPLAY-VLOEISTOF (EERSTEHULP-MAATREGELEN)

Als vloeibaar kristal in aanraking komt met de huid:

• Was de huid grondig met veel water. Trek verontreinigde kleding uit.

Als vloeibaar kristal in een oog komt:
- Reinig het aangedane oog met schoon water en raadpleeg een arts.

Als vloeibaar kristal is ingeslikt:
- Spoel de mond goed uit met veel water. Drink grote hoeveelheden water en zorg ervoor dat braken worden opgewekt. Raadpleeg een arts.

Overige risico's

Ondanks het toepassen van de relevante
veiligheidsvoorschriften en het toepassen van
veiligheidsapparaten können sommige overige risico's nicht worden vermeden. Dit zijn:

• Gehoorbeschadiging.
  Risico op Personenlijk letsel door rondvliegende deeltjes.
• Risico van brandwonden onder dataset accessoires tijdens het gebruik heet worden.
• Risico van persoonlijk letsel als gevolg van langdurig gebruik.

De elektrische motor is slechts voor een voltage ontworpen. Controller altijd of het voltage van de accu overeenkomt met het voltage op het typeplaatje. Zorg er ook voor dat het voltage van uw oplader overeenkomt met dat van uw stroomvoorziening.

Uw DEWALT oplader is dubbel geisoleerd in overeenstemming met EN60335; daarom is geen aarding nodig.

Als het stroomsnoer is beschadigd, moet het worden verrangen door een special gesprepareerd snoer dat leverbaar is via het DEWALT servicecentrum.

Een verlengsnoer gebruiken

U dient geen verleungsnoer te gebruiken, tenzij dit absolutnoodzakelijk is. Gebruik een goedgekeurd verleungsnoerdat geschikt is voor de stroominvoer van uw oplader (zie

Technische gegevens). De minimale geleidergrootte is 1mm^3 de maximale lenghte is 30~m

Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

BEWAAR DEZE INSTRUCTIES

Laders

DEWALT laders hoeven Niet te worden afgesteld en+zijn zo ontworpen dat zich zeer gemakkelijk in het gebruikহn.

Belangrijke veiligheidsinstrumenties voor alle acculaders

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke instructies voor de veiligheid en voor de bediening van geschikte batterijladers (raadpleeg Technische Gegevens).

• Lees voordat u de lader gezruikt, alle instructies en aanwijzingen voor de veriligheid op de lader, de accu en het product dat de accu gezruikt.

WAARSCHUWING: Gevaar voor elektrische schok. Laat g.vloeistof in de lader dringen. Dit zou(AP)nen leiden tot een elektrische schok.

WAARSCHUWING: Wij adviseren een aardlekschakelaar met een reststroomwaarde van 30mA of minder te gebruiken.

Voorzichtig: Gevaar voor brandwonden. Beperk het metico van letsel, laad alleen oplaadbare accu's op van het merk DEWALT. Andere typen accu's zonden uit elkaar+kunnen springen en persoonlijk letsel en schade kunnenveroorzaken.

Voorzichtig: Houd toezicht op kinderen zodat zich nicht et apparaat+kunnen spelen.

OPMERKING: Onder bepaalde omstandigheden, wanneer de stekker van de lader in het stopcontact zit,+kunnen de

niet-afgedekte laadcontacten binnenin de lader doormaterialaal of een voorwerp worden kortgesloten. Bepaaldematerialen die geleidend zich, zoals, maar nicht uitsluitend,staalwol, aluminiumfolie of een openhoping vanmetaalachtige deeltjes, hunnen better bij de holtes van de lader worden weghehonden.Trek altijd de stekker uit hetstopcontact wanner er geen accu in de lader zit.Trek de stekker van de lader uit het stopcontact voordat u de ladergaat reinigen.

• Probeer NIET de accu op te laden met andere laders dan die in deze handleiding worden beschreiben. De lader en de accu zijn special voor elkaar ontworpen.
• Deze laders zich nicht bedoeld voor een andere toepassing dan het opladen van oplaadbare accu's van DEWALT. Andere toepassingen können leiden tot het gevaar van brand, elektrische schok of elektrocutie.
• Stel de lader Niet bloot aan regen of sneeuw.
• U kurz beter nicht aan het snoer trekken wanner u de stekker van de lader uit het stopcontact trekt. Er is dan minder risico op beschadiging van het snoer en van de stekker.
• Het is belangrijk dat u het snoer zoplaatst dat niemand erop kan stappen of erover kan struikelen, en het snoer Niet op een andere manier kan beschadigen of onder spanning kan komen te staan.
• Gebruik alleen een verlengsnoer als het er werkelijk Niet anders kan. Gebruik van een ongeschikt verlengsnoer kan het risico van brand, elektrische schok of elektrocutie tot gevolg hebben.
• Plaats Niet iets boven op een lader en plaats de lader Niet op een zacht oppervlak onions hierdoor de ventilatiesleuven+kunnen worden geblokkeerd en de lader binnenin veel te heet wordt. Plaats de lader Niet in de buurt van een warmtebron. De lader wordt geventileerd door sleuven boven en onder in de behuizing.
• Gebruik de lader Niet met een beschadigd snoer of een beschadigde stekker—laat deze onmiddelijk verrangen.
• Gebruik de lader Niet als er hard op is geslagen, als de lader is gezallen of op een andere manier beschadigd is. Breng de lader maar een erkend servicecentrum.
  Haal de lader Niet uit elkaar; breng de laderaar een erkend servicecentrum wonneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrcutie of brand.
• Als het netsnoer is beschadigd,要去 het onmiddelijk worden verrangen door de fabrikant, een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zatat risico is uitgesloten.
• Trek de stekker van de lader uit het stopcontact voordat u de lader gaat schoonmaken. Er is dan minder risico van een elektrische schok. Het risico is nicht minder wonneer u de accu verwijderd.
  Probeer Nooit 2 laders op elkaar aan te sluiten.
• De lader is ontworpen voor de 230V stroomvoorziening van een woning. Probeer de lader Niet te gebruiken op een andere spanning. Dit geldt Niet voor de 12V-lader.

Een accu opladen (Afb. [Fig.] A)

1. Steek de lader in een geschikt stopcontact voordat u de accu insteelk.
2. Plaats de accu 12 in de lader, en let er.daar bij op dat de accu geheel in de lader komt te zitten. Het rode lampje (opladen) knippert herhaaldelijk en dat duidt erop dat het laadproces is gestart.
3. Een volledig opgeladen accu worden aangegeven door het rode lampje dat constant AAN blijft. De accu is nu volledig opgeladen en kan worden gebruikt of kan in de accelader blijven zitten. Duw, als u de accu uit de lader wilt nemen, op de accu-vrijgaveknop 11 op de accu.

OPMERKING: U kunt maximale prestaties en levensduur van lithium-ion-accu's garanderen door de accu's volledig op te laden voordat u deze voor het eerst in gebruik neemt.

Werking van de lader

Raadpleeg onderstaande individaten voor de laadstatus van de accu.

Laadindications
bezig met opladen	- - - - -
volledig opgeladen	- - - - -
hete/koude accuvertraging*	- - - - -

• Het rode lampje blijkt knipperen, maar er brandt ook een geel indicatielampje wannesr de functie actief is. Wannesr de accu een geschikte temperatuur heeft bereikt,.gaat het gele lampjeuit en hervat de lader de laadprocedure.

De geschikte lader(s) laden nicht een kapotte accu op. Het lampje zal nicht of onregelmatig gaan branden en de lader geeft daarmee aan dat de accu kapot is.

OPMERKING: Dit kan ook beteken dat er iets mis is met de lader.

Als de lader maar zich dat er een probleem is,That de lader en de accu dan testen door een geauthoriseerd servicecentrum.

Hot/Cold Pack Delay (Vertraging Hete/Koude Accu)

Wanner de lader waarneemt dat een accu te warm of te koud is, worden onmiddelijk een Hot/Cold Delay gestart en worden het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu.

Een koude accu zal minder snel worden opgeladen dan een warme accu. De accu zal minder snel opladen gedurende de gehele laadcyclus en zal Niet op maximumsnelheid gaan opladen, ook nicht als de accu warmer worden.

De lader DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien wanner de accu moet worden gekoeld. Gebruik de lader nooit als de ventilator Niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen voorwerpen in de lader konnen komen.

XR Li-Ion-gereedschap is ontworpen met een Elektronisch Beveiligingsystem datervoort zorgt dat de accu Niet te veel wordt geladen, Niet te heet wordt of te veel wordt ontladen. Het product za automatisch uitgeschakeld worden, als het elektronisch beschermingssystem actief wordt. Als dit gebeurt,zet u de Lithium-ion-accu op de lader,totdat.Deze volledig geladen is.

Montage aan de wand

Deze laders kunnen aan de wand worden gemonteerd ofrecht op een tafel of werkoppervlak staan. Plaats bij wandmontage de accu zichbij een stopcontact en uit de buurt van een hoek of andere obstakels die de doorstroming van lucht kunnen verhinderen. Gebruik de achechterzijde van de lader als sjabloon voor deplaatsing van de montageschroeven aan de wand. Monteer de lader stevig met gipsplaatschroeven (afzonderlijk aan te schaffen), van tenminste 25,4mm lang waarvan de schroefkop een diameter heeft van of 7 - 9mm in hout geschroefd tot op een optimale diepte, waar bij ongeveer 5,5mm van de schroefuitsteekt. Houd de sleuven aan de achechterzijde van de lader gegenover de uitstekende schroeven en steek montagesleuven volledig op de schroeven.

Instructies voor het reinigen van de lader

WAARSCHUWING: Gevaar voor elektrische schok.
Hem, voordat u met de reiniging begint, de stekker van de lader uit het stopcontact. U kunst stof en vet van de buitenzijde van de lader verwijderen met een doek of een zachte, Niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap kom; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Accu

Belangrijke veiligheidsinstructies voor alle accu's

Als u verwangende accu's bestelt, zorg er dan voor dat u het catalogusnummer en voltage vermeldt.

De accu is Niet volledig opgeladen als deze uit de verpakking komt. Voordat u de accu en oplader gebruikt, dient u de onderstaande veiligheidsinstructies te lezen. Volg cervolgens de oplaadprocedures Zoals die zich uitgelegd.

LEES ALLE INSTRUCTIES

• Laad de accu Niet op en gebruik deze nicht in een explosieve omgeving, Zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanner u de accu plantaat in of verwijdert uit de lader kan het stof de damp door een vonk vlamvatten.
• Gebruik nooit geweld bij hetplaatsen van de accu in de lader. Wijzig de accu op geen enkele manier als deze nicht past in een lader die nicht geschikt is, waar dat de accu kan openbarsten waardoor ernstig persoonlijk letsel kan ontstaan.
• Load de accu's alleen op in DEWALT-laders.

• Spat NIET met water en dompel de accu Niet onder in water of andere vloeistoffen.

• Gebruik of bewaar het gereedschap en de accu Niet opplaatsen waar de temperatuur 40^ ofmeer kan bereiken (bijvoorbeeld in een schuurtje of een metalen loods in de zomer).

• Verbrand de accu Niet, zichs Niet als deze ernstig beschadigd is of volledig verbruikt. De accu kan in vuur explodingen. Als lithium ion accu's worden verbrand, komen giffige dampen en materialen vrij.
• Als de inhoud van de accu in contact met de huid komt, wast u dit onmiddelijk af met water en een milde zeep. Als accuvloeistof in de ogen kommt spoelt u 15 minuten met water in het geopende oog, of totdat de irritatie stopt. Als medische hulp nodig is dient u te vermelden dat de accuelektrolyt is samengesteld uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende accuellen kan irritatie aan de luchtwegen veroorzaken. Zorg voor frisse lust. Zoek als de symptomen aanhonden medische hulp.

WAARSCHUWING: Gevaar voor brandwonden.
Aloeistof kan ontvlambaar zich als deze aan een vork of vlam worden blootgesteld.

WAARSCHUWING: Probeer nooit om welke reden dan accu te openen. Als de behuizing van de accu is gescheurd of beschadigd, zet de accu dan Niet in de lader. Klem een accu Niet vast, LAST een accu Niet vallen, beschadig een accu Niet. Gebruik een accu of lader waar hard op is geslagen, die is gezallen, waar overheen is gereden of die op welke manier dan ook is beschadigd (dat wil zeggen, doorboard met een spijker, gereakt met een hamer, vertrapt) Niet. Een elektrische schok of elektrocutie kan het gevolg+zijn. Breng beschadigde accu's terug maar het servicecentrum zodate ze konnen worden gerecycled.

WArschUwING: Brandgevaar. Berg de accu en vervoer de accu Niet op een manier dat metalen voorwerpen in contact konnen kom met de aansluitpunten van de accu. Bijvoorbeeld, steek de accu Niet in een schortzak, broekzakken, gereedschapskisten, gereedschapsdozen, laden, enz., waar een losse spijkers, schroeven, sleutels, enz. liggen.

Voorzichtig: Plaats het gereedschap wonneer het net in gebruik is, op z'n zijkant op een stabel oppervlak waar het net kan vallen of omvallen.

Sommige gereedschappen met große accu's kunnen rechttop staan op de accu maar kunnen gemakkelijk worden omgegooid.

Transport

WArschUwING: Brandgevaar. Tijdens het transport van accu's möglichk vlam vatten als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. Controller dat tijdens het transport de aansluitingen van de accu afgeschermd zich en goed geisoleerd van materielen die ermee in contact kuren komen en kortsluiting kurenveroorzaken.

DEWALT accu's voldoen aan alle van toepassing zijn verzendvoorschriften zoals dezeল bepaald door de bedrijfstak

en door wettelijk normen, zoals Aanbevelingen voor het Transport van Gevaarlijke Goederen van de UN; Voorschriften voor Gevaarlijke Goederen van de International Air Transport Association (IATA), Voorschriften Internationale Maritieme Gevaarlijke Goederen (IMDG) en de Europese Overeenkomst Betreffende het Internationale Vervoer van Gevaarlijke Goederen over de Weg (ADR). Lithium-ion cellen en accu's zijn getest in overeenstemming met Hoofdstuk 38,3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen Handleiding van Testen en Criteria.

In de meeste gezallen zal bij de verzending van een DEWALT-accu dezeaar verwachting worden geclassifiedeerd als volledig gereguleerd Klasse 9 Gevaarlijk materiaal. Over het algemeen zullen alleen verzendingen die een lithium-ion-accu bevatten met een energia-classificatie hoger dan 100 Wattuur (Wh), moeten worden verzonden als volledig gereguleerd Klasse 9. Bij alle lithium-ion-accu's wordt de Wattuur-classificatie op de accu vermeld. Verder advisert DEWALT in verband met complicaties met de voorschriften, lithium-ion-accu's Niet als luchtvracht alleen te verzenden, ongeacht de Wattuur-classificatie. Zendingen van gereedschap met accu's (combos-sets) kannenaar verwachting per luchtvracht worden verzonden, als de Wattuur-classificatie van de accu Niet hoger is dan 100 Wh. Ongeacht of een verzending worden geacht een vrijstelling te hebben of volledig voorgeschreven, is voor de verantwoordelijkheid van de verzender de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie.

De informatatie die in dit hoofdstuk van de handleiding worden verstrekt, worden verstrekt in goed vertrouwen en worden geacht nauwkeurig te zijn op het moment dat het document werd opgesteld. Er worden darüber geen garantie gegeven, impliciert of expliciet. Het is voor de verantwoordelijkheid van de koper ervoor te zorgen datংactiviteiten in overeenstemming zich met de geldende voorschriften.

De FLEXVOLT™-accu vervoeren

De DEWALT FLEXVOLT™ accu heeft twee standen: Gebruiksen Transport-.

Stand: Wanner de FLEXVOLT™-accu op zichselt staat of in een DEWALT 18V-product zit, werkt de accu als een 18V-accu. Wanner de FLEXVOLT™-accu in een 54V- of een 108V-product (twee 54V-accu's) zit, werkt de accu als een 54V-accu.

Transport-stand: Wanner de kap op de FLEXVOLT™-accu is bevestig, staat de accu in de transport-stand. Houd de kap op de accu bij verzending.

In de Transport-stand�zijn reeksen van cellen binnen in de accu elektrisch van elkaar geisoleerd, waardoor 3 accu's ontstaan met

een lagere Wattuur-classificatie (Wh), vergeleken bij 1 accu met een hogere Wh-classificatie. Door dit grotere aantal van 3 accu's met een lagere Wattuur- classificatie kan de accu vrijgesteld zich

van bepaalde voorschriften voor verzending die worden opgelegd aan accu's met een hogere Wattuur-capaciteit.

Voorbeeld, de transport
Wh waarde kan 3 × 36 Wh
aangeven, dit betekend 3
batterijen van elk 36 Wh. De
Wh waarde tijdens gelebruik

Voorbeeld van markering met etiket gebruik en transport

Use: 108 Wh

Transport:3x36 Wh

kan 108 Wh aangeven (1 batterij).

Aanbevelingen voor opslag

1. De Besteplaats om het apparaat op te bergen is koel en droog, uit direct zonlicht en Niet in overmatige但它 of koude. Voor optimale occuprestaties en levensduur bergt u accu's op bij kamertemperatuur als deze Niet in gebruik zich.
2. Wanner u de accu lange tijd opbergt, kurz u deze voor optimale resultaten het Beste volledig opgeladen opslaan op een koele, droge plaats buiten de lader.

OPMERKING: Accu's hunnen beter nicht volledig ontladen worden opgeslagen. De accu要去 voor gebruik weeer worden opgeladen.

Labels op de explader en accu

Behalve de pictogrammen die in denen handleiding worden gebruikt, können de volgende pictogrammen op de labels op de lader en op de accu staan:

Lees gebruiksaaanwijzing voor gebruik.

ZieTechnische gegevens voor de oplaadtijd.

Niet doorboren met geleidende voorwerpen.

Laad geen beschadigde accu's op.

Niet blootstellen aan water.

Zorg dat defecte snoeren onmiddelijk worden verrangen.

Uitsluitend opladen tussen 4^ en 40^

Alleen voor gebruik binnenshuis.

Bied de accu als chemisch afval aan en houd rekening met het milieu.

Laad DEWALT-accu's alleen op met de aangewezen DEWALT-laders. Wanner u andere accu's dan de aangewezen DEWALT-accu's oplaadt met een DEWALT-lader dan kunnen deze barsten of kan dit leiden tot andere gevaarlijke situatuies.

Gooi de accu Niet in het vuur

GEBRUK (zonder transport dop). Voorbeeld: Waarde geeft 108 Wh aan (1 batterij van 108 Wh).

TRANSPORT (met ingebouwde transport dop). Voorbeeld: Wh waarde geeft 3 × 36 Wh aan (3 batterijen van 36 Wh).

Accutype

De DCC018 werkt op een 18-V accu.

Deze accu's hunnen worden gebruikt: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Raadpleeg Technische Gegevens voormeer informatie.

Inhoud van de verpakking

De verpakking bevat:

1 Luchtpomp DCC018
1 Li-Ion-accu (C1, D1, L1, M1, P1, S1, T1, X1 modellen)
2 Li-Ion-accu's (C2, D2, L2, M2, P2, S2, T2, X2 modellen)
3 Li-Ion-accu's (C3, D3, L3, M3, P3, S3, T3, X3 modellen)
1 Gebruiksaanwijzing

OPMERkInG: Bij de N-modellen worden geen accu's, laders en gereedschapskoffers geleverd. Bij de NT-modellen worden geen accu's en laders geleverd. B-modellen zijn voorzien van een Bluetooth®-accu.

OPMERkInG: Het merkteken met het woord Bluetooth® en logo'sarendere handelsmerken die eigendom zijn van Bluetooth®, SIG, Inc. en ieder gebruik van dergelijkke merktekens door DEWALT is onder licentie. Overige handelsmerken en merknamen zijn eigendom van hun respectievelijke eigenaren.

• Controller of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigdijdens het transport.
• Neem de hijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gezruikt.

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaaanwijzing voor gebruik.

Stel de luchtpomp Niet bloot aan regen of hoge luchtvochtigheid.

Laat het apparaat Niet onbeheerd awhile.

Positiedatumcode(Afb.[Fig.]A)

De productiedatumcode 21 bestaat uit een 4-cijferigJAar gevolgd door een 2-cijferige week en wordt uitgebrecht met een 2-cijferige fabriekscode.

Beschrijving (Afb. A)

WAARSCHUWING: Pas de luchtpomp/externe voeding
anderdeel ervan nooit aan. Dit kan schade of
persoonlijk letsel tot gevolg hebben.

1 LED-lamp
2 Aan/uit-schakelaar
3 Schakelaar pompstand
4 LED-lichtschakelaar
5 Slang voor groot volume
6 Drukafstellingsknop
7 Knop voor het starten/ pauzeren van de luchtpomp
8 Display drukinstelling/-stand
9 Display drukmeter
10 Slang voor hoge druk
11 Accu-ontgrendelknop
12 Accu

13 Smal toelopend hoogvolumemondstuk
14 Inlaat/uitlaatopening
15 Smal toelopend hoge- drukmondstuk
16 Naald voor Iuchtpomp
17 Verloopnippel voor Frans ventiel
18 Uitgang/ingang
19 12V gelijkstroom voertuigstekker en snoer
20 Connector exter nevoeding (adapter 12V gelijkstroom of wisselstroom)
21 Datumcode

Gebruiksdoel

De DeWALT-luchtpomp is ontworpen voor snoerloos gebruik, in de meeste voertuigen, via de standard 12V DC-aansluiting of met de externe voeding van 13,8V van DeWALT voor het oppompen van banden van auto's en fietsen, ballen, vlogen, luchtbedden en drijkussens in het zwembad, enz. Dit product isuitsluitend bedoeld voor professioneel gebruik.

GEBRUlK ZEnIET bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Werk nIET met de compressor in een ruimte waar u verf spuit. Deze luchtpomp is professioneel elektrisch gereedschap.

LaaT GEEn kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren gebruikers dit gereedschap bedieren.

• Dit product is nicht bedoeld voor gebruik door Personen (waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/of kennis of bekwaamheden, als dat Niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product zodate ze ermee zouden+kunnen spelen.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Beperk het gevaar van het gering persoonlijk letsel tot een minimum: zet het gereedschap uit en trek de stekker uit het stopcontact, koppel de externe voeding los of neem de accu uit, voordat u een aanpassing uitvoert of

hulpstukken of accessoires verwijdert/installeert.

Wanneer de luchtpomp per ongeluk worden gestart, kan dat leiden tot letsel.

WAARSCHUWING: Gebruik uitsluitend accu's en laders van net merk DEWALT.

De accu in het gereedschapplaatsen en de accuuit het gereedschap nemen (Afb.A)

OPMERKING: Controller dat de accu 12 geheel is opgeladen. Plaats de accu 12 in de luchtpomp door de accu gegen over der rails aan de binnenzijde van accu-ingang te houden en de accu in de handgreep te schuiven tot de accu stevig op z'n plaats zit en controller verwolgens dat de accu Niet los kan komen.

U kurz de accu uit de luchtpomp nemen door op de accuontgrendelknop 11 te drukken en de accu met een stevige rukuit de accu-ingang te trekken. Plaats de accu in de lader Zoals wordt beschreiben in het ladergedeelte van deze handleiding.

Vermogenmeter (Afb. A)

Er zijn DEWALT-accu's met een vermogenmeter en deze bestaatuit drie groene LED-lampjes die een aanduiding geen van dehoeveelheid lading die de accu nog heeft.

U kurz de vermogenmeter inschakelen door de knop van de vermogenmeter in te drukken. Een combinatie van de drie groene LED-lampjes gaat branden en dat geeft een aanduiding van de hoeveelheid lading die de accu nog heeft. Wanner de lading in de accu onder het bruikbare niveau ligt, gaat de vermogenmeter Niet branden en moet de accu worden opgeladen.

OPMERKING: De brandstofmeter geeft slechts eenindicatie van de hoeveelheid lading die de accu nog heeft. De meter geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productcomponenten, temperatuur en de toepassing door de eindgebruiker.

Slang en accessoires opbergen (Afb. A)

12V DC Autostekker en snoer

• De 12V DC autostekker 19 kan in het opbergvak aan de zijkant van de luchtpomp worden opgeborgen.

Slang voor hoge druk

• De slang voor hoge druk 10 bevindt zich op een opbergsleuf aan de zijkant van de unit. Wikkel de slang voor hoge druk in de sleuf enzet de slang vast in de twee klemmen.

Slang voor groot volume

• De slang voor groot volume 5 bevindt zich op een opbergsleuf aan de zijkant van de unit. Wikkel de slang voor groot volume in de sleuf enzet de slang vast in de twee klemmen.

Accessoires

• De accessoires 15, 16 en 17 zijn opgeborgen in klemmen die zich aan de zijkant van de luchtpomp bevinden.

Hulpstukken bevestigen (Afb. A)

De slang voor groot volume 5 wordt geleverd met een standard smal toelopend mondstuk 13.

De slang voor hoge druk 10 kan worden bevestigd met behulp van de volgende hulpstukken die op het paneel van het opbergvak aan de zijkant te vinden zich:

• een luchtpomp-naaldafluiter 16,
• een smal toelopend mondstuk voor hoge druk 15, en
• een verloopnippel 17 voor Franse ventielen.

OPMERKING: Controller dat elke van deze adapters stevig op hunplaats+zijn vergrendeld,voordat u de luchtpomp inschakelt.

De slang voor groot volume bevestigen (Afb. B)

• Neem de slang voor groot volume 5 van z'n opbergplek.
  Houd de nokken van de slang gegenover de uitsparingen 22 van de uitgang voor groot volume/ ingang 18. Schuif verwolgens de slang op de uitgang en draai de slang maar links vast.
• U=kunt de slang losnemen door de slang waar rechts te draaien en van de ingang te schuiven.

Veel opblaasbare objecten, vooral luchtmatrassen, hebben een interne klep waardoor erijdens het opblazen geen lustk kan ontsnappen. Als deze klep Niet opzij worden gedrukt door het mondstuk, worden het opblaasbare object Niet opgeblazen. Druk het mondstuk stevig in het ventiel zodate de klep opzij worden geduwd.

LED-werklicht (Afb. A)

Het LED-werklicht 1 bevindt zich op de handgreep van de luchtpomp. Schakel het werklicht in door, eerst de unit in te schakelen met een druk op de aan/uit-schakelaar 2 en verwolgens op de lichtschakelaar 4 op de voorzijde van de luchtpomp te drukken. De luchtpomp, en ook het Licht, wordenuitgeschakeld wanner ze twee minutes nicht worden gebruikt. Schakel het werklicht uit door weeper op de lichtschakelaar 4 te drukken.

OPMERKING: Hetlicht wordt pasuitgeschakeld wanner de gehele unit wordtuitgeschakeld.

BEDIENING

Gebruik een ANSI gecertificierde bandenspanningsmeter om de bandenspanning van alle banden te meten na gebruik van de pomp en voor gebruik van het voertuig.

Gebruiksaanwijzing

WArschUwING:Houd u altijd aan de geidsinstructies en van toepassing zijnde voorschriften.

WARSCHUWING: Beperk het gevaar van dig persoonlijk letsel tot een minimum: zet het gereedschap uit en trek de stekker uit het stopcontact, koppel de externe voeding los of neem de accu uit, voordat u een aanpassing uittvoert of hulpstukken of accessoires verwijdert/installeert.

Wanneer de luchtpomp per ongeluk worden gestart, kan dat leiden tot letsel.

Inschakelen (Afb. A)

WAARSCHUWING: Explosiegevaar. Laat de unit nicht encheereerd awhile als deze aanstaat. Te hard oppompen van banden of andere items kan ernstig letsel en ernstige materielle schade tot gevolg hebben.

OPMERKING: Wanner de luchtpomp wordt gevoed door middel van de 12V autostekker, een 18V-accu van een externe voeding (als optie verkrijgbaar accessoire), gaat het LCD-display na gedurende ongeveer 2 Minutes uit/over in sluimerstand. Dit doeit zich voor wanner de units nicht in werkig is. U kunt het systeme weer inschaken door op de aan/uit-schakelaar 2 te drukken. Het LCD-display gaat aan en de luchtpomp is maar voor gebruik.

Neem, voordat u de luchtpomp inschakelt, een besluit over welke voeding u gaat gebruiken; een 18V-accu 12, de12V DC autostekker 19, of een externe voeding (als optie verkrijgbaar accessoire), en volg onderstaande instructies voor het aansluiten. U kunt dan op de aan/uit-schakelaar AC/DC 2 drukken die zich op de Voorzijde van de unit bevindt.

Voeden met een 18V-accu

Raadpleeg voor het gebruiken van een 18V De accuplaatsen en uitmelen.

Voeden met de 12V DC autostekker

U kunt de 12V DC auto stekker 19 gebruiken door deze in de 12V DC accessoire-aansluiting van uw auto te steken. Rol.altijd eerst de 12V-stroomkabel volledig uit. De accessoire-aansluiting van uw auto要去 altijd geschikt voor tenminste 12A.

Voeden met een externe voeding (Afb. C)

WAARSCHUWING: Gebruik uitsluitend de externe
varing die voor dit product worden aanbevolen.

Gebruik van een andere externe voeding of de luchtpomp zou de voeding können beschadigen.

U kunt een externe voeding gebruiken door het gelijkstroomsnoer van de externe voeding aan te sluiten op de aansluiting 20 voor de externe voeding aan de zijkant van unit, steekervolgens de stekker van het 220V-240V wisselstroomsnoer in een stopcontact of in een verlengsnoer van de juiste afmeting dat op een stopcontact is aangesloten. Rol alkijd eerst het snoer volledig uit.

Oppompen/leeg laten lopen met groot volume (Afb. A, B)

De slang voor groot volume is bedoeld voor objcten die große hoeveelheden lustcht bevatten zoals lustchtbedden, vloitten en drijfkussens in het zwembad.

OPMERKING: De groot-volumestand—heeft NIET een functie voor automatische uitschakeling.

Oppompen

1. Neem de slang voor groot volume 5 van z'n opbergsleuf. Bevestig de slang voor groot volume op de uitgang voor

groot volume/ingang 18 zoals wordt beschreiben in het hoofdstuk De slang voor groot volume bevestigen.

1. Steekt de slang voor een groot volume 5, of het smal toelopende mondstuk 13 ervan in het object dat moet worden opgeprompt.
2. Druk op de aan/uit-schakelaar 2.
3. Druk verwolgens op de schakelaar voor de drukstand. U ziet dan het symbool luchtpomp/ontluchter in het display drukinstelling/-stand 8
4. Druk verwolgens op de knop voor het starten/pauzeren van de luchtpomp 7 en schakel zo de luchtpomp in.
5. U kurz de luchtpomp uitschakelen door op de knop voor het starten/pauzeren van de luchtpomp 7 te drukken.

Leeg laten lopen

Volg stap 1 tot en met 6 in hoofdstuk Oppompen hierboven, maar bevestigt de slang voor groot volume op de inlaat/uitlaat 14, Afb. A.

Oppompen met hoge druk (Afb. A, B)

WARSCHUWING:Explosiegevaar. Bij een te grote Iruk bestaat het gevaar dat het object uit elkaar klapt of dat iemand gewond raakt. Let op de maximale druk voor opblaasbare objecten.Deze druk worden aangegeven door de fabrikant.

WAARSCHUWING: Het verwangen van de hoge- lang要去 door de DEWALT serviceorganisatie worden uitgevoerd.

De hoge-drukslang 10 is bedoeld voor gebruik bij objeven die een hogere luchtdruk vragen, zoals banden en basketballen.

1. Neem de slang voor hoge druk 10 van z'n opbergsleuf.
2. Bevestig een spuitmond zoals worden beschreiben in het hoofdstuk De accessoires bevestigen. Bevestig de kop op het ventiel van de band, of bevestig een accessoire voor het oppompen van een bal of een ander op te pompen voorwerp.
3. Bevestig of plaats de spuitmond in of op het op te pompen voorwerp.
4. Druk op de aan/uit-schakelaar 2. De luchtpomp schakelt zelf over op de hoge-drukoppompstand.

OPMERKING: Het display 9 van de drukmeter toont uitsluitend de pompdruk wonneer de luchtpomp in de hoge-drukstand staat.

OPMERKING: U kurz overschakelen:tussen eenheden door de schakelaar 3 voor de oppompstand 3 en de LED-lichtschakelaar 4 ingedrukt te houden,terwijl u de drukafstellingsknop 6 draait.

1. Stel de gewenste druk in door de drukafstellingsknop 6 te draaien.
2. Start het oppompen door op de knop voor het starten/ pauzeren van de luchtpomp 7 te drukken.
3. U kunt de luchtpomp alteijd stoppen door knop voor het starten/pauzeren van de luchtpomp 7 te drukken.
4. Wanner het op te blazen object de ingestelde waarde heeft bereikt, worden het apparaat automatisch uitgeschakeld.

OPMERKING: U zult misschien merken dat de uitlezing van

de werkelijk druk misschien daalt na enkele seconden. Dit is normal.

OPMERkInG: Als de luchtpomp met de aan/uit-schakelaar 2\ wordt uitgeschakeld, gaan alle instellenen verloren en要去\ opnieuw worden ingevoerd. Dit is een veiligheidsvoorziening\ die is bedoeld om het risico van TE HARD OPPOMPEN\ te voorkomen.

De pomp als drukmeter gebruiken

VORZICHTIG: Controller de druk met een geschikte granneter, bijv. bij een tankstation.

1. Sluit de slang voor groot volume 10 aan op het item dat u wilt controeren.
2. Druk op de aan/uit-schakelaar 2 .
3. Het display van de drukmeter 9 toont de druk van het item.

ONDERHOUD

De DEWALT-luchtpomp is ontworpen voor gebruik gedurende een langeperiode en met een minimum aan onderhoud. Het continuaar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatige reiniging.

WAARSCHUWING: Beperk het gevaar van hetzig persoonlijk letsel tot een minimum: zet het gereedschap uit en trek de stekker uit het stopcontact, koppel de externe voeding los of neem de accu uit, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert.

Wanneer de luchtpomp per ongeluk worden gestart, kan dat leiden tot letsel.

Reparaties

Er kan geen onderhoud worden uitgevoerd aan de lader, de accu en de externe voeding. Kunt u de luchtpomp Niet inschakenen, controller dan de accu, alle aansluitingen en de zekering in de 12V DC autostekker 19. Het display van de luchtpomp za onder bepaalde omstandigheden een foutdode tonen. Raadpleeg de tabel Foutcodes voor het oplossen van problemen.

Aanbevelingen voor opslag

Sla de luchtpomp binnenshuis op. De Beste opslagplaats is er een die koel en droog is, weg van direct zonlicht en overmatige warmte of kou.

Reiniging

WAARSCHUWING: Blaas vuil en stofuit de behuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoot. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure UITvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of de bijtende chemicalien voor het reinigen van Niet-metalen onderdelen van het gereedschap. Deze chemicalien konnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit

enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

Optionele accessoires

WAARSCHUWING: Aangezien accessoires die nicht gewährt DEWALT zich aangeboden nicht met dit product zich getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zich. Om het risico op letsel te verminderen dient uuitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

Bescherming van het milieu

Producten/batterijen zijn recyclebaar, maar als ze gemarkeerd zijn met de doorgekruiste afvalcontainer, mogen ze NietSAMen met normala huishoudafval weggeogood worden. Laat de batterijen volledig ontladen en scheid ze, indien möglichk, vanlichtbronnen van het product. Het is de verantwoordelijkheid van de gebruiker om personsgeveens van dit product te verwijderen. Breng het afval daarnaaar een officieel afvalinzamelcentrum of een deelnemende handelaar, die ze vaak Gratis za aanvaarden. De verpakking moet weggeogood worden op basis van de aangebrachte materiaalcode. De bedienings- of veiligheidsinstructies mogen alleen weggeogood worden als het betreffende product Niet langer gebruikt worden.

Vraag de richtlijnen inzake afvalbeheer bij uwplaatselijke community/gemeente. Ga voor meer informatie waar www.2helpU.com en scan de bovenstaande QR-code.

Herlaadbare accu

Deze duurzame accu要去 herladen worden als hij Niet krachtig genoeg blijktijdens het uitvoeren van klussen die waaroor vlot verliepen. Aan het einde van zijn technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu—helemaal op en verwijder deze verrolgensuit het werktuig.
• Lithium-ion-cellen recyclebaar. Breng ze terug bij uw leverancier of maar het milieupark bij u in de buurt. De ingezamelde accu's zullen worden gerecycled of op juiste wijze tot afval worden verwerkt.

FOUTODEs BIJ HET OPLOssEn Van PROBLEMe

Foutcode Betekenis Oplossing
LoP Spanning van het voertuig of van de externe voeding te laag of te hoog	Spanning van het voertuig – Verhoog de spanning door de motor van het voertuig in te schakelen Externe stroomvoorziening – Vervang de voeding
bLo 18V-accu ontladen Laad de accu op of verwang.Deze
bAt Temperatuur van de 18V-accu te hoog of te laag Laat de accu op kamertemperatuur komen
Er S Storing druksensor	Neem contact op met een erkend DeWALT-servicecentrum.
OL Spanning op de pomp te hoog	Controller op blokkeringen in de slang en de aansluitingen. Neem contact op met een erkend DeWALT-servicecentrum, als de storing aanhoudt.
OP Overschrijding van de druk 11 bar Controller op blokkeringen in de slang en de aansluitingen

LUFTPUMPE

DCC018

Gratuler!
