POWXG9571 - Waterpomp PowerPlus - Gratis gebruiksaanwijzing en handleiding

Merk	PowerPlus
Model	POWXG9571
Producttype	Drukwaterpomp met druktank
Gebruik	Alleen voor binnen, voor helder water (irrigatie, huishoudelijke watervoorziening)
Netspanning	230 V ~ / 50 Hz
Nominaal vermogen	600 W
Max. pompcapaciteit	3000 l/h
Max. opvoerhoogte	30 m
Max. zuighoogte	7 m
Max. watertemperatuur	35 °C
Min. watertemperatuur	4 °C
Min. diameter zuigslang	25 mm (1")
Min. diameter persslang	20 mm (3/4")
Kabellengte	1,2 m
Nominale druk	0,35 MPa (3,5 bar)
Inhoud reservoir	19 L
Gewicht	11,56 kg
Beschermingsgraad	IPX4
Materiaal behuizing / reservoir	PP / Metaal
Geluidsdruk LpA	67 dB(A)
Geluidsvermogen LwA	79 dB(A)
Garantie	36 maanden

Veelgestelde vragen - POWXG9571 PowerPlus

Hoe installeer ik de pomp POWXG9571?

Koppel de stroomtoevoer los voor installatie. Plaats de pomp op een droge, goed geventileerde plaats, beschermd tegen vorst. Sluit de zuigslang met terugslagklep en filter aan, evenals de persslang (min. diameter 20 mm). Vul de pomp met water via de opening van het ingebouwde filter voordat u hem inschakelt.

Moet de pomp voor gebruik worden voorgevuld?

Ja, deze pomp is niet zelfaanzuigend. Vul het pomphuis en de zuigslang volledig met water voordat u hem start. Anders draait hij droog en kan hij beschadigd raken.

Wat is de maximale watertemperatuur?

De watertemperatuur moet tussen 4 °C en 35 °C liggen. Pomp geen heet of bevroren water.

Kan ik deze pomp gebruiken voor drinkwater?

Nee, deze pomp is niet geschikt voor drinkwater. Hij is ontworpen voor helder regen- of bronwater, voor besproeiing of irrigatie.

Wat te doen als de pomp niet start?

Controleer de stroomvoorziening en de kabel. Zorg ervoor dat de schakelaar op Aan staat. Als de motor niet draait, kan de ventilator geblokkeerd zijn: trek de stekker uit en draai de as handmatig los. Als het probleem aanhoudt, neem contact op met een erkende service.

Hoe de pomp reinigen en onderhouden?

Haal altijd de stekker uit het stopcontact voor reiniging. Spoel de kamers met schoon water om verstoppingen te voorkomen. Gebruik nooit oplosmiddelen. Bescherm de pomp tegen vorst, regen en vocht.

Wat is de garantieduur en wat dekt deze?

De garantie is 36 maanden vanaf de aankoopdatum. Deze dekt materiaal- en fabricagefouten, maar niet normale slijtage (lagers, kabels) noch schade door verkeerd gebruik of overbelasting.

Kan ik een langere zuigslang gebruiken?

De maximale zuighoogte is 7 m. Daarboven werkt de pomp mogelijk niet correct. Gebruik voor betere prestaties een zuigslang van minstens 25 mm diameter.

De pomp stopt en start vaak, waarom?

Dit kan komen door een gebarsten rubberen membraan in het drukvat of door te weinig samengeperste lucht. Controleer de luchtdruk (1,8 bar aanbevolen) en vervang het membraan indien nodig.

Welke vloeistoffen kan ik niet pompen?

Gebruik de pomp niet met brandbare, gevaarlijke, corrosieve vloeistoffen of vloeistoffen met zand, stenen, onzuiverheden. Hij is uitsluitend bestemd voor helder water.

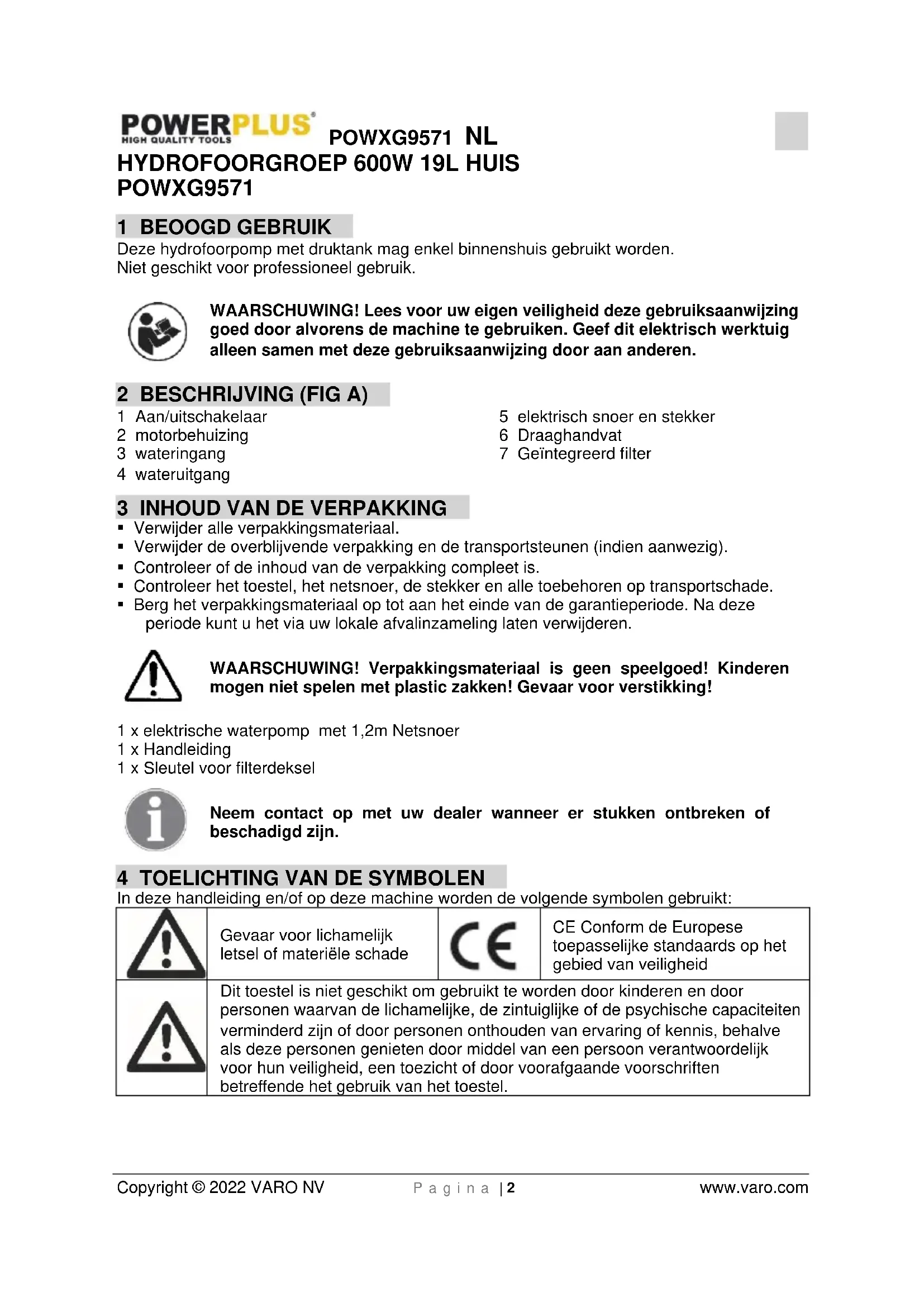

GEBRUIKSAANWIJZING POWXG9571 PowerPlus

Deze hydrooorpomp met druktank mag enkel binnenshuis gebruikt worden. Niet geschickt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1 Aan/uitschakelaar
5 elektrisch snoer en stekker
2 motorbehuizing
6 Draaghandvat
3 wateringang
7 Geinteggreerd filter
4 wateruitgang

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmateriaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode(Int) het via uw lokale afvalinzameling latent verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spelgoed! Kinderen mogen nicht spelten met plastic zakken! Gevaar voor verstikking!

1 x elektrische waterpomp met 1,2m Netsnoer
1 x Handleiding
1 x Sleutel voor filterdeksel

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd+zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

!	Gevaar voor lichamelijk letsel of materièle schade	CE	CE Conform de Europese toepasselijkke standardards op het gebied van verilgheid
!	Dit toestel is Niet geschikt om gebruikt te worden door kinderen en door personen waarvan de lichamelijke, de zintuiglijke of de psychische capacititeit verminderd+zijn of door Personen onthouden van ervaring of kennis, behalve als deze Personen genieten door middel van een persoon verantwoordelijk voor hun verilgheid, een toezicht of door voorafgaande voorschriften betreffende het gebruik van het toestel.

5 BIJZONDERE VEILIGHEIDSVOORSCHRIFTEN

• Deze waterpomp is nicht uitgerust met een beschermingsfunctie gegen vochtigkeit en mag alleen in een droge omgeving worden geplaatst. Stel de pomp nooit bloat aan regen en plaats hem nooit in een vochtige omgeving.
• Gebruik de pomp nooit voor ontvlambare of schadelijke vloeistoffen.
• Laat de pomp nicht langer in bedrivif danoodzakelijk.
• Deze waterpomp dient voor het pompen van schoon water. De pomp kan worden gebruikt voor irrigatie in de tuin, de toevoer van wateraar een woning en de bereegening van tuinen of landerijen. De pomp mag Niet langdurig worden gebruikt voor het pompen van water dat bijvoorbeeld zand,steen of kleverige substanties bevat. Aangezien verontreinigd water bijtende chemicaliën kan bevatten, moet worden voorkomen dat de behuizing van de pomp hierdoor wordt aangetast. Gebruik deze pomp Niet voor het pompen van drinkwater.

Dit toestel is nicht geschickt om gebruikt te worden door kinderen en door Personen waarvan de lichamelijke, de zintuiglijke of de psychische capaciteiten verminderd zijn of door personen onthouden van ervaring of kennis, behalte als deutsche personen genieten door middel van een persoon verantwoordelijk voor hun veiligheid, een toezicht of door voorafgaande voorschriften betreffende het gebruik van het toestel.

6 ASSEMBLAGE

• De voeding van de pomp要去ijdens de installmente zijn uitgeschakeld.
• Installeeer de apparatuur in een droge, goedgeventileerde omgeving bij een temperatuur van minder dan 40^ .
• Als er door uw handelen spreke is van een overvloed aan water en het irrigatiegebied komt onder water te staan, dan kut u een aantal maatregelen nemen (zoals de installmente van een apparaat voor de afvoer van het overtollige water, een alarm, een reservepomp, waterreservoir, enzovoort). De producent isECHTER NIET VERANTwoordelijk voor möglichke gevolgschade.
• Controller voor gebruik van de waterpomp of het netsnoer en de stekker onbeschadigd zich. Gebruik nooit een beschadigde pomp.

6.1 Elektrische aansluiting

• De elektricien die de installmentie uitvoert, moet controleren of de elektrische aansluiting, inclusief de aardingsklem, voldoet aan de standard.
• Het isoodzakelijk om de nominale stroom van het elektrische contact te controleren met een beschemende schakelaar - dit moet 30mA zijn.

6.2 Aarde

De waterpomp要去 goed zijn geaard. Kortsluiting maakt de relevante garantievoorwaarden ongeldig. Als hetoodzakelijk is om de oorspronkelijke kabel te verlengen, moet er een kabel metdezelfde diameter worden gebruikt.

7 GEBRUIK

De pompen zichen geen zgn. zelaanzuigende pompen. Dit betekent dat de aanzuigslang eerst voorzien dient te worden van:

1 Een terugslagklep met filter (onder aan de aanzuigslang); deze zorgt ervoor dat na het uitschaken van de pomp de slang en de pomp Niet leeglopen. Dit gedeelte van de slang hangt in het weg te pompen water.

2 De slangtule met wartelmoer; deutsche kant van de slang wordt bevestigd op de voorkant van de pomp.

3 Beide toebehoren dienen met een slangklem goed op de slang vastgezet te worden.

Alvorens de slang op de pomp te bevestigen kunt u deze het Beste eerst met water vullen. Daarna kunt u de driewegkraan of een andere 25mm (1") -verbinding op de uitgang van de pomp schroeven; dit is op de bovenkant van de pomp.

Vervolgens dient u het pomphuis volledig te vullen met water via de ingebouwde filter, en verwolgens weeer af te sluiten. Indien nu zowel het pomphuis als de slang bevuld zichn met water kunt u door middel van de aan/uit-schakelaar de pomp inschakelen. De pomp begint nu onmiddelijk water te pompen. (In geval van pompen met vat : de druktank worden eerst bevuld en het duurt enkele seconden voordat er water UIT de aangesloten slang kommt).

Als de pomp verrolgens weeit uitgeschakeld wordt blijft er water in het pomphuis en de slang staan, waardoor bij een volgend inschakelen de pomp direct water pomp. Als er geen terugslagklep gemonteerd is of als de afdichting tussen klep en slang onvoldoende is (slangklem!) kan het geheel weer leeglopen en moet weeer opnieuw bevuld worden om de pomp maar behoren te latent werken.

7.1 Drukslang

De drukslang transporteert het water van de pompaar het waterconsumptiepunt (bijvoorbeeld een kraan). Om het wrijvingsverlies ten gevolge van de waterdruk te minimaliseren, adviseren wij een drukslang met een minimumdiameter van 20mm (3 / 4)

• Wanner de tuinpomp werkkt, moet de waterafvoer (bijvoorbeeld een kraan of een sproeier) zijn geopend om de luchtuit de slang te lately ontsnappen. Blijft de wateruitlaat vrij minuten of languer gesloten, dan kan dit leiden tot oververhitting en beschadiging van de pomp.
• De pomp moet worden beschermd gegen bevriezing.
• Zand en stenen in het water dat worden aangezogen kannen zorgen voor versnelde slijtage van de pomp en zo de effectieve capaciteit verminderen. Installeer waarom.altijd een filter.
• Deze waterpomp is nicht geschickt voor langdurig, continu gebruik, bijvoorbeeld in industrielle of mijnbouwkundige toepassingen of voor gebruik in een system voor waterrecirculation.

7.2 Veiligheidsvereisten

• De voeding要去 voldoen aan de vereisten die staan vermeld op de waterpomp. Raadpleeg eventueel de instructies van uw elektriciteitsbedrijf voor verilige aansluitingen. Sluit de pomp Niet aan als alles deze en de voedingskabel Niet overeenkomen met de gestelde eisen!
• Till de pomp nooit op aan de kabel.
• Verwijder nooit de stekker en kort de kabel nooit in. Als u dit doet, komt de garantie te vervallen.
  Houd de aansluiting (stekker en stopcontact) droog.
• Gebruik de pomp Niet in zwembaden en meren of in andere situatuies waar bij personen fvsiek in contact+kunnen+komen met het water.
  Koppel steeds de stroomtoevoer maar de pomp los vór u ze reinigt of er onderhoud aanuitvoert.
• Deze pomp is geschikt voor het pompen van water met een temperatuur van minimaal 4 en maximaal 35^ .
• De pomp mag Niet droog draaien. Dit kan leiden tot onherstelbare schade.
• Koppel de waterpomp altijd los van de voeding als u de pomp gaat schoonmaken of onderhoudswerkzaamheden.gaat uityoeren.

8 REINIGING EN ONDERHOUD

Opgelet! Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

8.1 Reiniging

Onder normale omstandigheden behoeft de pomp geen onderhoud. De pomp mag darüber nicht buiten staan als het regent. Ook mag de pomp Niet worden opgesteld in een omgeving die vochtig of vuil is of waar het vriest.

• Voorkom bevriezing, onnodig draaien van de motor en blokkades door verontreinigd water.
• Een beschadigd netsnoer mag alleen worden verrangen door deskundig personeel. Schade die het gevolg is van kortsluiting, valt buiten de garantievoorwaarden.
• In het geval van problemen met de pomp,要去en reparaties die onder de garantie vallen, worden uitgevoerd door een goedgekeurd onderhoudscentrum.

Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen können de plastic onderdelen beschadigen.

type	POWXG9571
Netspanning	230V~ / 50Hz
vermogen	600W
Max. capacitieit pomp	3000 I/eur
Max. opvoerhoogte	30m
Max. aanzuighoogte	7m
Max. watertemperatuur	35°C
Min. diameter aanzuigslang	1" (25mm)
Min diameter drukslang	3/4" (20mm)
Kabellengthe	1,2 m
Nominale druk	0,35 mPa -3,5 bar
Beschermingsgraad	IPX4
Gewicht	11,56 kg
Geschikt voor	Zuiver water
Inhoud drukvat	19I
Materialiem pomphuis / Vat	PP/ Metaal

10 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdrukniveau LpA 68 dB(A)

Geluidsvermogenniveau LwA 81 dB(A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

11 PROBLEEMOPISSING

Probleem	Mogelijk oorzaak	Oplossing
De elektromotor draaït, maar er wordt geen water aangezogen.	Nadat de pomp is gestart, worden het reservoir in de pomp Niet gezuld met water.	Vul de pomp met water.
	Aanzuigslang sluit nicht goed aan op de pomp.	Controler de aanbevolen en de gebruikte onderdelen van de pomp, bijvoorbeeld verbinderingsstuk van de aanzuigslang.verbinderingsstuk van de drukslang.klemring, aanzuigslang, enzovoort, inclusief de afdichtstrip van teflon of van hennepkoord. De pomp werkt alleen goed met een goede afdichting
	Het filter van de terugslagklep van de aanzuigmond is geblokkeerd.	Maak de terugslagklep van de aanzuigmond en het filterschem school.
	De lucht kan de drukslang Niet verlaten waar dat de waterafvoer is gesloten.	Open de waterafvoer (bijvoorbeeld kraan, sproeier) zodia de pomp begint met het aanzuigen van water.
	De wachtijd komt nicht overeen met de instructies.	Vul de aanzuigslang geheel met water of controller de aanzuigslang tenminste 7 minutes nadat de pomp is gestart.
	Overdreven aanzuighoogte (>8m).	Verlaag de aanzuighoogte.
	De terugslagklep zuigt geen water aan.	Controler hel waterniveau van het reservoir. Gebruik, indien nodig, een langere aanzuigslang.
De elektromotor start nicht.	Er worden geen voeding doorgegeven.	Controler de voeding.
	De ventilator kap hindert het draaien van de bladen.	Haal de stekker los, verwijder de ventilatorkap met een schroevendraier en breng de kap opnieuw aan. Draai het schoeprad een stukje om te zien of deze vrij kan draaien.
	Waaier geblokkeerd.	Haal de stekker los en schuif de as met behulp van de schroevendraier door de ventilatorkap. Als de as is geblokkeerd,要去 u deze door een servicecentrum lately nakijken.
Onvoldoende waterafvoer.	Overdreven aanzuighoogte (>8m).	Controler de aanzuighoogte.
	Het filterschem van de terugslagklep klep is geblokkeerd.	Maak het filterschem schoon.
	Het waterpeil in het reservoir is te ver gezakt.	Streek de onderste klep dieper in het water.
	De effectieve capaciteit van de pomp is afgenomen doordat het water is verontreinigd.	Was de behuizing van de pomp, de aanzuigslang en afvoerdukslang met drukwater.
De hittegevoelige schakelaar kan de pomp Niet uitschakelen.	Overbelasting van de elektromotor als gevolg van wrijving die ontstaat doordat verontreiniging in de motor komt.	Was de behuizing van de pomp met drukwater.
De schakelaar op de pomp is altijd AAN of UIT.	Er is geen terugslagklep op de aanzuigslang aangebracht.	Controler of de aanzuigslang een retourklep bevat.
De schakelaar schakelt doorlopend in en uit (bij gezebruik voor huishoudelijk gezebruik).	Het rubber membraan in het drukvat is gescheurd.	Vervang het rubber membraan of de houder
	De houder bevat geen perslucht.	Stuit een geschikte klep aan op een persluchtthouser (1,8 bar) en vul het drukvat met lucht.

12 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modifications, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onuiist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onuijast gezruik van het toestel.
  Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel nicht geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handeiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop zich kan worden geverifieerd of waar bij hetduidelijk is dat het product Niet correct werden onderhoven (propere ventilatiesleuven, regelmatigervangenkoolborstels,...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.

13 MILIEU

Indien u, na zekereijd, beslist uw machine te verrangen,werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijk wijze. Het elektrische afval mag Niet opdezelfde manier behandeld worden dan het gewone huishoudelijk afval. Breng het�n een recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan. Raadpleeg de plaatselijk instanties of de verkoper voor adviezen over inzameling en verwerking.

VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Hydrofoorgroep 600W 19I Huis

Handelsmerk: POWERplus

Model:POWXG9571

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring niedig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2014/35/EU

2014/30/EU

2014/68/EU

2000/14/EC

Annex V

LwA

Measured

81dB(A)

Guaranteed

82dB(A)

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60335-1:2012

EN60335-2-41:2003

ENIEC55014-1:2021

ENIEC55014-2:2021

EN IEC61000-3-2:2019

EN61000-3-3:2013

EN13831:2007

Beheerder van de technische documentatione: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

MertarsLudo

Ludo Mertens

Regelgevings- en compliancemanager
