Märke	PowerPlus
Modell	POWXG9571
Produkttyp	Vattenpump med tryckkärl
Användning	Endast inomhus, för klart vatten (bevattning, hushållsvattenförsörjning)
Nätspänning	230 V ~ / 50 Hz
Märkeffekt	600 W
Maximal pumpkapacitet	3000 l/h
Maximal tryckhöjd	30 m
Maximal sugghöjd	7 m
Maximal vattentemperatur	35 °C
Minimal vattentemperatur	4 °C
Minsta diameter på sugslinga	25 mm (1")
Minsta diameter på tryckslang	20 mm (3/4")
Kabellängd	1,2 m
Nominellt tryck	0,35 MPa (3,5 bar)
Tankvolym	19 L
Vikt	11,56 kg
Skyddsklass	IPX4
Material hölje / tank	PP / Metall
Ljudtrycksnivå LpA	67 dB(A)
Ljudeffekt LwA	79 dB(A)
Garanti	36 månader

Vanliga frågor - POWXG9571 PowerPlus

Hur installerar jag pumpen POWXG9571?

Koppla bort strömmen före installation. Placera pumpen på en torr och väl ventilerad plats, frostskyddad. Anslut sugslingan med backventil och filter, samt tryckslangen (minsta diameter 20 mm). Fyll pumpen med vatten genom öppningen på det inbyggda filtret innan start.

Måste pumpen förfyllas före användning?

Ja, denna pump är inte självsugande. Fyll pumpkroppen och sugslingan helt med vatten innan start. Annars kommer den att gå torr och kan skadas.

Vilken är den maximala temperaturen på pumpat vatten?

Vattentemperaturen måste vara mellan 4 °C och 35 °C. Pumpa inte varmt eller fruset vatten.

Kan jag använda denna pump för dricksvatten?

Nej, denna pump är inte lämplig för dricksvatten. Den är avsedd för klart regn- eller brunnsvatten för bevattning eller vattning.

Vad gör jag om pumpen inte startar?

Kontrollera strömförsörjning och kabel. Se till att strömbrytaren är på. Om motorn inte snurrar kan fläkten vara blockerad: koppla ur och lossa axeln manuellt. Om problemet kvarstår, kontakta en auktoriserad service.

Hur rengör och underhåller jag pumpen?

Koppla alltid ur pumpen före rengöring. Skölj kamrarna med rent vatten för att undvika blockeringar. Använd aldrig lösningsmedel. Skydda pumpen mot frost, regn och fukt.

Vad är garantitiden och vad täcker den?

Garantin är 36 månader från inköpsdatum. Den täcker material- och tillverkningsfel, men inte normalt slitage (lager, kablar) eller skador på grund av felaktig användning eller överbelastning.

Kan jag använda en längre sugslinga?

Den maximala sugghöjden är 7 m. Över den kan pumpen sluta fungera korrekt. För bättre prestanda, använd en sugslinga med minst 25 mm diameter.

Pumpen stannar och startar ofta, varför?

Detta kan bero på en trasig gummiblåsa i tryckkärlet eller brist på komprimerad luft. Kontrollera lufttrycket (rekommenderat 1,8 bar) och byt blåsan om nödvändigt.

Vilka vätskor kan jag inte pumpa?

Använd inte pumpen med brandfarliga, farliga, frätande vätskor eller vätskor som innehåller sand, stenar, föroreningar. Den är endast avsedd för klart vatten.

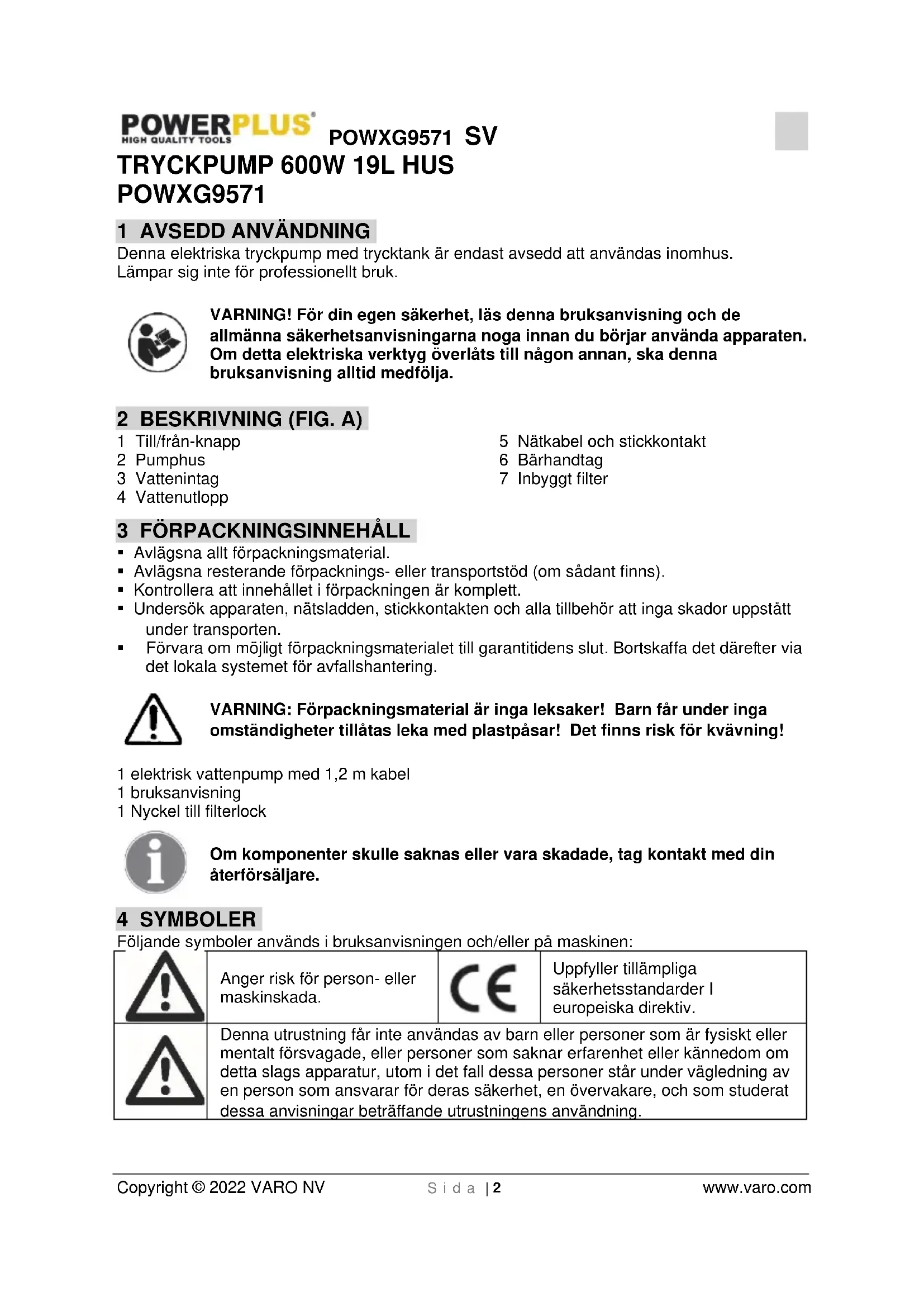

BRUKSANVISNING POWXG9571 PowerPlus

Denna elektriska tryckpump med trycktank ar endast avsedd att anvandas inomhus. Lampar sig inte for professionelt bruk.

VARNING! För din egen sakerhet, lás denna bra克斯anvisning och de allmänna sakerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg überlåts till nagon annan, skäenna bra克斯anvisning alltid medfolja.

2 BESKRIVNING (FIG. A)

1 Till/från-knapp
5 Nätkabel och stickkontakt
2 Pumphus
6 Barhandtag
3 Vattenintag
7 Inbyggt filter
4 Vattenutlopp

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpacknings-ller transportstod (om sadant finns).
• Kontrollera att innehallet i forpackningen ar komplett.
• Undersök apparaten, natsladden, stickkontakten och alla tillbehör att inga skador uppstatt under transporten.
  Forvara om möjigt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallschantering.

WARNING: Förpackningsmaterial ar inga leksaker! Barn fár under inga omständigheter tillåtas leka med plastpäsar! Det finns risk for kvävning!

1 elektrisk vattenpump med 1,2 m kabel
1 bruksanvisning
1 Nyckel till filterlock

Omkomponenterskulle saknasllervara skadade,tagkontakt med din aterforsaljare.

4 SYMBOLER

Följande symboler används i bruksanvisingen och/eller på maskinen:

!	Anger risk für person-ller maskinskada.	CE	Uppfyller tillämpliga sakerhetsstandarder I europeiska direktiv.
!	Denna utrustning fär inte användas av barn eller personer som ar fysikt eller mentalt försvagade, eller personer som saknar erfarenhet eller kännedorom om detta slags apparatur, utom i det fall dessa personer stär under vögledning av en person som ansvarar for deras sakerhet, en övervakare, och som studerat dessa anvisningar beträffande utrustningens användning.

5 SÄRSKILDA SÄKERHETSFÖRESKRIFTER

• Denna vattenpump har att vattensprinklerskydd och ska endast placeras i en torr miljö. Låt aldrig vattenpumpen stä i regn eller i ett fuktigt utrymme.
• Denna vattenpump fär inte pumpa brandfarliga aller skadliga vätskor.
• Pumpen fãr inte gã tom.
• Denna vattenpump ar avsedd att anvandas med rent vatten. Användningsområdena innefattar bevattning i tradgården, vattentillförsel till hemmet, sprinklerbevattning i tradgården eller av jordbruksmark.
  Denna vattenpump fär inte utsattas for Föroreningar, sand, stenar, klibbiga ämnen etc., blandade i det transporterade mediet. Eftersom del transporterade mediet kan innehälla korrosiva material, ar det nödvändigt att forhindra att dessa material paverkar materialet i pumphuset. Det ar inte tillatet att anvandaenna vattenpump till att transporterad dricksvatten.

Denna utrustning fär inte användas av barn eller personer som ar fysiskt eller mentalt forsvagade, eller personer som saknar erfarenhet eller kännedorom om detta slags apparatur, utom i det fall dessa personer stared under vigledning av en person som ansvarar for deras sakerhet, en overvakare, och som studerat dessa anvisningar beträffande utrustningens användning.

6 MONTERING

• Vid installation av vattenpumpen maste eiltforseln till vattenpumpen vara avstangd.
• Vid installation av utrustingen mäste den befinna sig i en torr och väl ventilerad plats, vid en omgivningstemperatur som inte överstiger 40^ .
• Om du själv har orsakat att det ar mycket vatten som sca pumpas och detta har orsakat översvämning på bevattningsplatsen, kan en rad forebyggande Åtgård er vidtas (t.ex. installation av en anordning for avledning av overflödigt vatten, etl larm, reservpump, vattenbehällare, etc.). Vårt foretag ar emellertid inte ansvarigt für skador till följd av detta.
• Vattenpumpen skia inspekteras innan den används För att garantera att det inte År nagra skador på elkabeln eller stickkontakten.

6.1 El-anslutning

• Den elektriker som ansvarar for installationen måste försakra sig om att den elektriska anslutningen, inklusive jordningen uppyller gällande standarder och normer.
• Det ar nödvändigt att kontrollera märkströmstyrkan for den elektriska anslutningen med skyddströmbrytaren - den maste vara = 30mA.

6.2 Jord

Vattenpumpen måste vara val jordad. Kortslutning innebär att tillampliga articlar i garantin forfaller. Om det ar nödvändigt att gora originalkabeln langre, maste en kabel med sama ledningsarea anvandas som originalkabeln

7 ANVÄNDNING

Pumparna ar inte sjalfyllande. Detta innebar att sugslangen forst maste utrustas med:

1 Backventil med filter. På sá satt toms inte slangen och pumpen nar pumpen kopplas ur. Denna del av slangen skara vara nedsänkt i det vatten som skapumpas undan.
2 Slang med kopplingsmutter. Denna ände av slangen ar ansluten till pumpens framsida.
3 Báda tillbehören ske vara ordentligt fastskruvade på slangen med hjälp av slangklämmor.

Innan slangen monteras fast vid pumpen ar det bäst att fylla den med vatten. Efter detta kan du skruva fast revägskranen aller en annan 25mm(1") -koppling till utloppet; detta ar högst uppe på pumpen.

Fyll sedan pumphuset med vatten genom det inbyggda filtret, och stäng det sedan Åter. Om både pumphuset och slangen nu ar fyllda med vatten, kan du satta på pumpen med hjälp av strömbrytaren. Pumpen börjar nu omedelbart att pumpa vatten (om det ar en automatisk modell, fyller pumpen Först trycktanken och det tar)därfor nagra sekunder innan vattnet börjar strömma ut ur den anslutna slangen). Om pumpen sedan stängs av igen stannar vattnet kvar i pumphuset och slangen vilketinnebar att pumpen börjar pumpa vatten sa snart den sätts paigen.

Öm det inte finns nàgon backventil monterad eller om tätningen mellan ventilen och slangen inte fungerar ordentlich (slangklämma!) kan hela encheten torrläggas och maste den fyllas igen För att pumpen ska fungera ordentlich.

7.1 Tryckslang

Tryckslangen anvands for att transportera vattnet fran pumpen till tappstallet (t.ex. kran etc.). For att minimera friktionsforlusten som orsakas av vattentrycket rekommenderar vi att en tryckslang anvands med en minimal diameter på 20mm (3 / 4^ )

• När tradgårdspumpen arbetar måste vattenutloppet (t.ex. kran eller sprinkler) vara öppet sa att luften kan slippa ur slangen. Om vattenutloppet ar stängt, kan pumpen skadas till folid av overhettning om den ar i drift langre an 5 minuter.
• Pumpen fär aldrig frysa eller placeras i ett utrémme)där det kan bli minusgrader pa vintern.
• Sand och stenar i vattnet sliter på pumpen och kan snabbt leda till en lagre nyttoeffekt. Därfor ar det nödvändigt att installerera ett filter.
• Denna vattenpump ar inte lamplig att anvandas lang tid i strack, t.ex. i industri-ller gruvmiliö erler i ett cirkulationssystem for vatten.

7.2 Sakerhetskrav

• Eltillforseln måste överensstämma med specifikationerna som anges på Produkten. Se anvisingarna frän din lokala energileverantör om det är nödvändigt für information om anslutningen. Om pumpen eller elkabeln inte uppfyller normerna fär inte pumpen anslutas!
• Bär aldrig pumpen i sladden.
• Ta aldrig bort stickkontakten och korta aldrig ned kabeln. Om du gör detta upphör garantin att gälla. Häll anslutningen torr (stickkontakt och uttag).
• Pumpen ar inte lámplig att anvándas i simbassänger aller andra miljöer där personer kan komma i fysisk kontakt med vattnet och den fär dārfor inte anvándas på detta sätt.
• Koppla alltid ur pumpen fran eltilforseln vid rengoring av pumpen erer underhall av dammen. Denna pump ar lamplig for att pumpa vatten med en minimal temperatur pa 4^ och en maximal temperatur pa 35^ .
• Pumpen fãr inte gã torr eftersom detta kan leda till irreparabla skador.
• Dra alltid pumpens stickkontakt ur eluttaget fore rengoring aller underhall.
• Rengör kamrama dà och dà skölj dem med rent vatten for att se till att de inte fylls med smuts.

8 RENGÖRING OCH UNDERHÄLL

Obs! Innan nagot arbete utförs på utrustningen, skä stickkontakten dras ur eluttaget.

8.1 Rengöring

Under normala forhallanden ar pumpen underhall Isfri. Men pumpen sk inte lamnas ute i regn, pa en fuktig plats erer i en smutsig milj oller dar det ar minusgrader.

• Undvik att pumpen fryser, går torr eller sättsigen av smuts.
• Dra alltid stickkontakten ur eluttaget fore rengöring eller underháll pa pumpen.

• Om elkabeln skadas maste den bytas ut av utbildad och behörig personal. Skador orsakade av kortslutning tacks inte av garantin.

• Om det uppstar problem med pumpen maste garanti reparatoner utforas av ett auktoriserat servicecenter.

Använd aldrig losningsmedel, t.ex. bensin, alcohol, ammoniaklosning etc. Dessa kan skada maskinens plastdelar.

9 TEKNISKA DATA

Typ	POWXG9571
Nätspanning / frekvens	230V/ 50Hz
Märkeffekt	600W
Max. pumpkapacitet	3000 l/tim
Max. tryckhöjd	30 m
Max. sughöjd	7 m
Max. vattentemperatur	35°C
Min. diameter på sugslangen	1" (25 mm)
Min. diameter på tryckslangen	3/4" (20 mm)
Kabelns langd	1,2 m
Nominell tryck	0,35 mPa -3,5 bar
Internat. skyddsklass (IPD)	IPX4
Vikt	11,56 kg
Avsedd为此	Rent vatten
Rymd trycktank	19L
Material pumphus / tank	Polypropylen / Metall

10 BULLER

Bulleremissionsvarden uppmatta enligt tillamplig standard. (K = 3)

Ljudtrycksniva LpA

68 dB(A)

Ljudeffektniva LwA

81 dB(A)

OBS! Bär hörskyydd nár ljudtrycket overstiger 85 dB(A).

11 FELSÖKNING

PROBLEM	MÖJLIG ORSAK	ÄTGÄRD
Elmotorn,går men pumpen suger inte vatten.	När pumpen startup fylls inte pumphuset med vatten.	Fyll pumpen med vatten.
	Sugslangens tätning ar inte tillräcklig.	Kontrollera pumpens rekommenderade och använda delar ochkomponenter, t.ex. sugslangens packningar,trýckslangens packningar, spänring, sugslang,etc.,inkl. skruvkopplingens tätting med teflon eller hampdrev.Pumpen kan endast arbeta om den ar helt+tät.
	Backventilensvakuuminsats på sug-intaget igensatt.	Rengör sugintagets backventil ochvakuuminsats.

PROBLEM

MOJLIG ORSAK

ATGARD

	Luften kan inte släppas ut ur tryckslangen eftersom vattenutloppetär stängt.	När pumpen börjar suga, öppna vattenutloppet (kran, sprinklermunstycke, etc.).
	Väntetiden överskrider specifikationerna.	Fyll hela sugslangen med vatten, och kontrollera ingen minst 7 minutes after det att pumpen startats.
	Für stor sughöjd (>8m).	Minska sughöjden.
	Backventilen Greater vatten.	Kontrollera vattenivän i brunnen aller poolen. Öka om möjigt sugslangens langd.
Elmotorn startup inte.	Ingen eltilförsel	Kontrollera eltilförseln.
	Flåktkåpan hinderarak skovelns rotation.	Dra ur stickkontaktien, ta bort flåktkåpan med en skruvmejsel och montera sedan tillbaka den. Snurra en aning på skoveln for att se att den roterar fritt.
	Flåkten blockerad.	Dra ur stickkontaktien, rör axeln genom att sticka skruvmejseln genom flåktkåpan. Om axeln sitter fast. skicka pumpen tillett servicecenter forinspection.
Otilrackligt utgående vattenflöde.	Für stor sughöjd (>8m).	Kontrollera sughöjden.
	Backventilens vakuuminsats igensatt.	Rengör vakuuminsatsen.
	Vattenivân har sjunki.t	Sänk ner backventilen i djupt vatten.
	Föroreningar nedsätter pumpens kapacitet.	Rengör pumphöljet, sugslangen och utloppstryckslangen med vatten under högt tryck.
Den termiska (värmekänsliga) brytaren kan inte stänga av pumpen.	Överbelastning av elmotorn på grund av friktion orsakad av att Föroreningarträgt in i motorn.	Rengör pumphuset med vatten under högt tryck.
Pumpens strömbrytagareunar alltid i lage FRANEller TILL.	Ingen backventil installerad på sugslangen.	Kontrollera om backventil finns installerad på sugslangen.
Pumpströmbrytagaren.slar oftera TILL och FRAN (vid användning i hus-hållsvattentillförsel)	Trycktankens gummihölje sprucket.	Byt gummihöljet eller hela tanken.
	Ingen tryckluft i behällaren.	Använd en lämplig ventil och anslut den till tryckluft med 1,8 bar. och fyll behällaren med luft.

12 GARANTI

• Produktten garanteras i overensstammelse med gallande lagbestammelser for en 36 manaders period gallande fran den forste anvandarens inkopsdatum.

• Garantin tacker alla material- och tillverkningsfel med undantag for batterier och laddare. Den omfattar inte heller: defekter upkomna på normala forslitningsdilar sasom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sagklinger etc.; vidare skador aller defekter som uppkommen genom vanvård, olyckor uller vidtagna forändringar avprodukten; ej heller kostnader for transport.

• Skador och/eller defekter som uppkommen på grund av felaktig användning av verktyget omfattas inte av garantibestammelserna.

• Vi fransager oss allt ansvar for eventuell kroppsskada som uppstatt pa grund av felaktig anvandning av verktyget.

• Reparationer fär endast utföras av en auktoriserad serviceverkstad for Powerplus verktyg.

• Ytterligare information kan erhállas per Telefon på nummer 0032-3-292 92 90.

Eventuella transportkostnader skull betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantiansprak stallas om skadan på apparaten uppkommit som en följd av asidosatt underhäll eller overbelastning.

• Absolut undantagna frän garantin ar skador uppkomna genom vatska som trängt in, overdrivet utsattande for damm, medveten skada (avsiktlig erer genom grov vardsloshet), olamplig anvandning (anvandning for andamal for vilka apparaten inte lampar sig), okunnig anvandning (t.ex. utan att respektera i denna bruksanvising givna anvisinger), osakkunnig montering, blixtnedslag, felaktig natspanning. Denna upprakning gör inte ansprák på att vara fullständig.

• Godkända garantiansprák kan inte medföra Förlangning av garantiperioden eller pabörjande av en ny garantiperiod i den handelse apparaten ersatts med en ny.

• Apparat ell er delar som bytts ut under garantin, blir darigenom Varo NV:s egendom.

Vi forbehaller oss ratten att avvisa alla garantiansokninger dar inkopet inte kan bestyrkas ell er om det star klart attprodukten inte underhällits pa ratt satt (rena ventilationsspringor, kolborstarna regelbundet servade,...)

• Inköpskvittot måste sparas som bevis För inköpsdatum.

• Verktyget, som inte fär ha tagits isär, mäste returneras till äterförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastforpackning (om tillampligt fürprodukten) tillsammans med inköpsbeviset.

13 MILJÖHÄNSYN

Då produiten tjänat ut fär den inte lämnas med det vanliga hushållsavfallet utanska deponeras på miljömässigt korrekt satt och enligt gällande lokala bestammelser.

Avfall somkommen fran elektriska maskinkomponenter far inte hanteras som vanligt hushallsavfall. De sca deponeras for atervinning dar atervinningscentraler finns att tillga. Kontakta lokala myndigheter erler din aterforsaljare for narmare information om atervinning.

Produkt: Tryckpump 600W 19I Hus

Varumärke: POWERplus

Modell:POWXG9571

overensstämmer med vasantiga krav och andra relevanta bestammelser i tillampliga Europeiska direktiv, baserat pa tillampningen av Europeiska harmoniserade standarder. Varje ej godkänd ändering av apparaten görenna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertechnandet):

2011/65/EU

2014/35/EU

2014/30/EU

2014/68/EU

2000/14/EC Annex V LwA

Measured

81dB(A)

Guaranteed

82dB(A)

Europeiska harmoniserade standarder (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertecknandet):

EN60335-1:2012

EN60335-2-41:2003

ENIEC55014-1:2021

ENIEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

EN13831:2007

Ansvarig for den teknska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertechnad agerar på uppdrag av foretagets VD,

Ludo Mertens

Tillampningsansvarig - Registerings- och regelfragor
