POWXG9571 - Vesipumppu PowerPlus - Ilmainen käyttöohje ja opas

Merkki	PowerPlus
Malli	POWXG9571
Tuotetyyppi	Paineastialla varustettu vedenpainepumppu
Käyttötarkoitus	Vain sisäkäyttöön, puhtaalle vedelle (kastelu, talousveden syöttö)
Verkkojännite	230 V ~ / 50 Hz
Nimellisteho	600 W
Suurin pumppauskapasiteetti	3000 l/h
Suurin painekorkeus	30 m
Suurin imukorkeus	7 m
Veden maksimilämpötila	35 °C
Veden minimilämpötila	4 °C
Imuletkun vähimmäishalkaisija	25 mm (1")
Paineputken vähimmäishalkaisija	20 mm (3/4")
Johdon pituus	1,2 m
Nimellispaine	0,35 MPa (3,5 bar)
Säiliön tilavuus	19 L
Paino	11,56 kg
Suojausluokka	IPX4
Kotelon / säiliön materiaali	PP / Metalli
Äänenpainetaso LpA	67 dB(A)
Äänitehotaso LwA	79 dB(A)
Takuu	36 kuukautta

Usein kysytyt kysymykset - POWXG9571 PowerPlus

Kuinka POWXG9571-pumppu asennetaan?

Katkaise virta ennen asennusta. Sijoita pumppu kuivaan ja hyvin tuuletettuun tilaan, suojassa jäätymiseltä. Liitä imuletku takaiskuventtiilillä ja suodattimella sekä paineputki (vähimmäishalkaisija 20 mm). Täytä pumppu vedellä integroidun suodattimen aukon kautta ennen käynnistystä.

Pitääkö pumppu esitäyttää ennen käyttöä?

Kyllä, tämä pumppu ei ole itsestään täyttyvä. Täytä pumpun runko ja imuletku kokonaan vedellä ennen käynnistämistä. Muuten pumppu käy kuivana ja voi vaurioitua.

Mikä on pumpattavan veden maksimilämpötila?

Veden lämpötilan tulee olla välillä 4 °C – 35 °C. Älä pumppaa kuumaa tai jäätynyttä vettä.

Voinko käyttää tätä pumppua juomavedelle?

Ei, tämä pumppu ei sovellu juomavedelle. Se on suunniteltu puhtaalle sade- tai kaivovedelle, kasteluun.

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista sähkönsyöttö ja johto. Varmista, että kytkin on PÄÄLLÄ-asennossa. Jos moottori ei pyöri, tuuletin voi olla tukossa: irrota pistoke ja vapauta akseli käsin. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltoon.

Kuinka puhdistaa ja huoltaa pumppu?

Irrota aina pumpun pistoke ennen puhdistusta. Huuhtele kammiot puhtaalla vedellä tukkeutumisen estämiseksi. Älä koskaan käytä liuottimia. Suojaa pumppu jäätymiseltä, sateelta ja kosteudelta.

Mikä on takuun kesto ja mitä se kattaa?

Takuu on 36 kuukautta ostopäivästä. Se kattaa materiaali- ja valmistusvirheet, mutta ei normaalia kulumista (laakerit, johdot) eikä vaurioita, jotka johtuvat väärästä käytöstä tai ylikuormituksesta.

Voinko käyttää pidempää imuletkua?

Suurin imukorkeus on 7 m. Tämän ylittyessä pumppu ei ehkä toimi kunnolla. Paremman suorituskyvyn saavuttamiseksi käytä imuletkua, jonka halkaisija on vähintään 25 mm.

Pumppu pysähtyy ja käynnistyy usein, miksi?

Tämä voi johtua paineastian kumikalvon rikkoutumisesta tai paineilman puutteesta. Tarkista ilmanpaine (suositus 1,8 bar) ja vaihda kalvo tarvittaessa.

Mitä nesteitä en voi pumpata?

Älä käytä pumppua tulenarkojen, vaarallisten, syövyttävien nesteiden tai soraa, kiviä, epäpuhtauksia sisältävien nesteiden kanssa. Se on tarkoitettu vain puhtaalle vedelle.

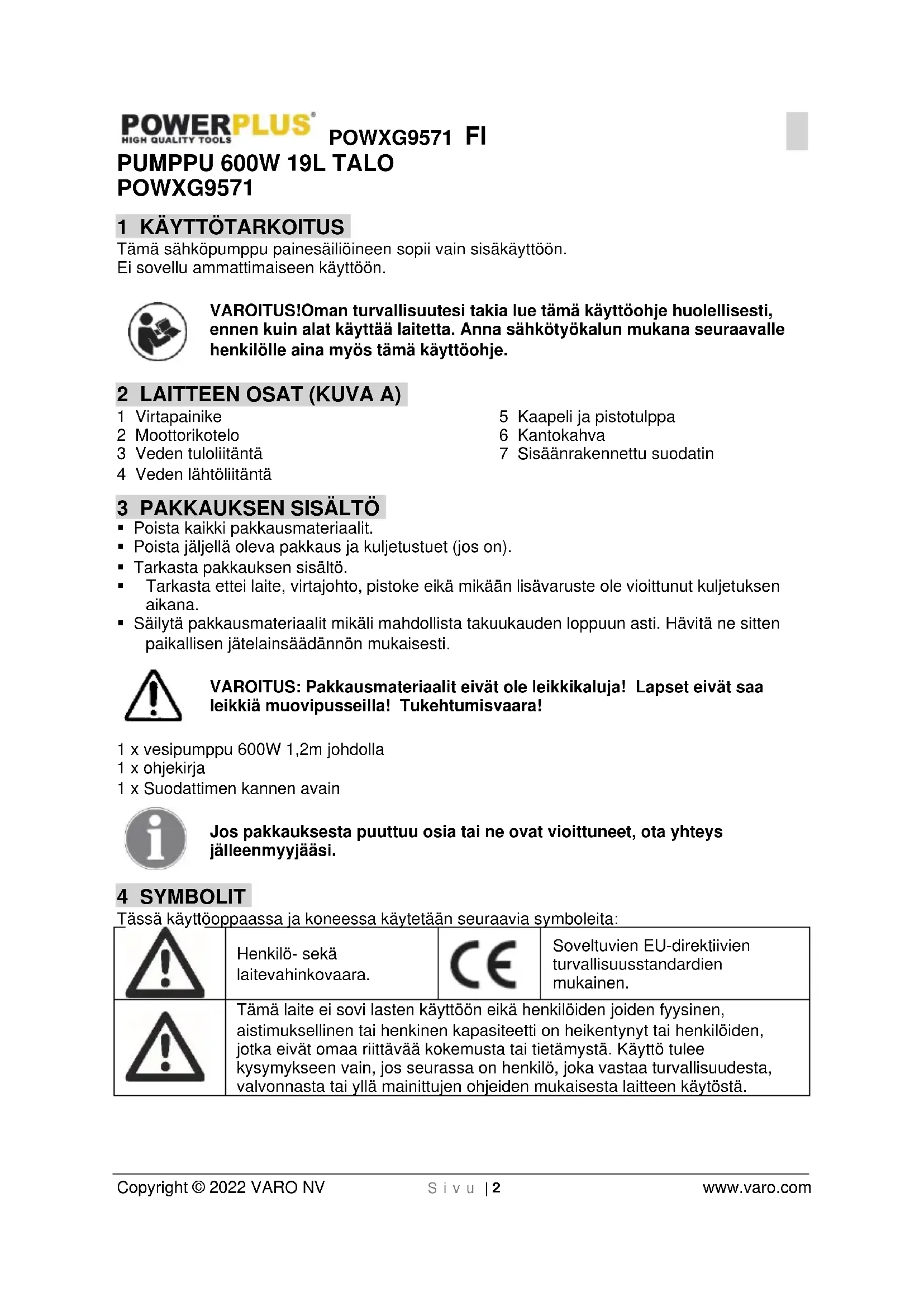

KÄYTTÖOHJE POWXG9571 PowerPlus

Tämä sahköpumppu painesäiliöineen sopii vain sisakäyttoön.

Ei sovellu ammattimaseen kayttoon.

VAROITUS! Oman turvallisuutesi takia lue täm kayttöohje huolellisesti, ennen kuin alat kayttä laitetta. Anna sahkötyokalun mukana seuraavalle henkilolle aina myos tam kayttöohje.

2 LAITTEEN OSAT (KUVA A)

1 Virtapainike
5 Kaapeli ja pistolulppa
2 Moottorikotelo
6 Kantokahva
3 Veden tuloliitanta
7 Sisaanrakennettu suodatin
4 Veden lahtoliitanta

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmaterialiaalit.
• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
• Tarkasta pakkauksen sisälto.
• Tarkasta ettei laite, virtajohto, pistoke eikä mikaan lisavaruste ole vioittunut kuljetuksen aikana.
• Sälytä pakkaismateriaaalit mikäli mahdollista takuukauden loppuun asti. Hävitätne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkaasmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkä muovipusseilla! Tukehtumisvaara!

1 x vesipumppu 600W 1,2m johdolla
1 x ohjekirja
1 x Suodattimen kannen avain

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jalleenmyyjaasi.

4 SYMBOLIT

Tässä käytöoppaassa ja koneessa käytetään seuraavia symboleita:

!	Henkilö- sekä laitevahinkovaara.	CE	Soveltuvien EU-direktiivien turvallisuusstandardien mukainen.
	Tämä laite ei sovi lasten käytöön eikä henkilöiden joiden fyysinen, aistimuksellinen tai henkinen kapasiteetti on heikentynyt tai henkilöiden, jotka eivät omaa riittävää kokemusta tai tietämystä. Käytö tulee kysmykseen vain, jos seurassa on henkilö, joka vastaa turvallisuudesta, valvonnasta tai yllä mainittujen ohjeiden mukaisesta laitteen käytõstä.

5 ERITYISIA TURVAVAROITUKSIA

Tassā vesipumpussa on veden ruiskutuksen sujaustoiminto ja pumpun saa asentaa vain kuivaan paikkaan. Ālā aseta vesipumppua koskaan kosteaa tilaan tai kāytā sitā sateella.
- Tāta vesipumppua ei saa käytäähelposti syttyvien tai vahingollisten nesteiden kanssa.
Vesipumpun tyhakayttoa on valttattva.
Tämä vesipumppu on tarkoitettu puhtaalle vedelle. Sen sovellusalaan kuuluu kastelupihalla, vedenpumppaus kotitalouteen, ruiskutus puutarhassa tai maatilalla.
- Tata vesipumppuia ei saa altistaa pitkiki apoiksi epapuhtauksille, hiekalle, kiville, tahmeille aineille jne. jotka ovat sekoittuneet pumpattavaan aineeseen. Koska siirrettavamateriaali voi sisaltaa syovyttäviä kemiallisia aineita, on tärkeaa kiinnittaa erityista huomiota siihen, etta estetaan naiden aineiden vaikutus pumpun runkomateriaaliin. Tata vesipumppuia ei saa kayttäa juomaveden siirtamiseen.

Tämä laite ei sovi lasten käyttoön eikä henkilöiden joiden fyysinen, aistimuksellinen tai henkinen kapasiteetti on heikentynyt tai henkilöiden, jotka eivät omaa riittävää kokemusta tai tietämystä. Käytto tulee kysymykseen vain,Jos seurassa on henkilö, joka vastaa turvallisuudesta, valvonnasta tai yllmainittujen ohjeiden mukaisesta laitteen käytostä...

6 LAITTEEN KOKOAMINEN

• Vesipumpun asennuksen aikana virran tulo vesipumppuun on kytkettävä pois.
• Laitteen asennuksen aikana se on pidettävä kuivassa ja hyvin tuuletetussa paikassa ympäristolampötilan ollessa alle 40^ .
• Jos pumpattavan veden määrä on lian suuri, ja siitta on seurauksena kastelupaikan tulviminen, on mahdollista tehdä joitakin suojatoimenpiteita (esim. laitteen asentaminen lian veden poistamiseen, hälytin, valmiustilapumppu, vesisäiliö jne.). Yhtiömmé i kuitenkaan vastaa mistään vahingoista, jotka siten ovat aiheutuneet.
• Ennen käytöä vesipumpun turvallisuus on tarkastettava ja varmistettava, etta virtajohto tai pistoke ei ole vioittunut.

6.1 Sähköllitäntä

• Asennuksesta vastaavan sahköteknikon on tarkastettava, etta sahkoliitanta on märävsten mukainen, samoin kuin maadoitusliitin.
• Suojakytkimellä varustetun sahkölliittimen nimellisvirta on tarkastettava - sen on oltava = 30mA.

6.2 Maodoitus

Vesipumppu on maadoitettava hyvin. Oikosulku johtaa takuun kyseisten pykälien mitäointiin. Jos alkuperäisen kaapelin pituutta on lisattäva, silloin on käytettäv samanvahvuista kaapelia kuin alkuperäinen.

7 KÄYTTO

Pumput eival ole itse syottavia pumppuja. Tama tarkoittaa, etta imuputkeen on ensin asennettava:

1 Suodattimella varustettu takaiskuventtnli tämä varmistaa etia pumpun irrottamisen jälkeen letku ja pumppu ei käy kuivana. Tämä letkun osa työnnetään pois pumpattavaan veteen.
2 Liitosmuttenla varustettu letku; tämä letkun pää kiinnitetaan pumpun eteen.
3 Molemmat lisāvarusteet on kierrettāvā tiukasti kiinni letkuun kayttāmāllā letkun puristinta.

Ennen letkun kiinnittamista pumppuun se on paras tayttaa ensin vedella. Sen jalkeen voit ruuvata kolmitiehanan tai toisen 25mm (1") liittimen pumpun ulostuloon; tam on pumpun paallä.

Sitten sinun on taytettäpumppukotelo vedellä sisänrakennetun suodattimen lpi ja tiivistettäv se taas uudelleen.

Jos pumppukotelo ja letku on taytety vedellä, voit kytkea pumpun paalle on/off virtakatkaisimella.

Pumppu alkaa nyt heti pumpata vettä (automaattisen mallin ollessa kysmyksessä, painesäiliö tāyttyv ensin ja kestää muutaman sekunnin ennen kuin yesi tulee ulos liitetystä letkusta).

Jos pumpun toiminto sitten taas katkaistaan, vesi pysyy pumppukotelossa ja letkussa mika tarkoittaa, etta kun pumppu kytketaan seuraavan kerran toimintaan, se pumpaa heti yetta.

Ellei takaiskuventtiä ole asennettu tai jos tiiviste venttilin ja letkun valillä ei toimi oikein (letkun puristin), koko laite voi taas kuivua ja se on taytettä vudelleen, jotta pumppu tomisii oikein.

7.1 Paineputki

Paineputkea käytetään siirtämaän vetta pumpsta veden kulutskohtaan (esim. hana jne.). Jotta vedenpaineen aiheuttama kitkahäviö voitaisiin minimoida, suosittelemme käytettäväksi paineletkua, Jonka lapimitta on vähintään 20mm (3/4").

• Kun puutarhapumpppua käytetään, veden poistoaukon (esim. Hana tai veden ruiskutusaukkö) on oltava auki niin, etta ilma poistuu letkusta. Jos veden poistoaukkö on suljettu, pumppu voi vioittua pumpun ylikuumenemisen vuoksi, jos sitä käytetään yli 5 minuuttia.
• Pumpun jaatymista tai sen asettaminen jaatvyaan paikkaan talvella on valtettay.
• Veden mukana tuleva hiekka ja pienet kivet voivat nopeasti kuluttaa pumppua ja vahentaa sen tehokkuutta. Siksi on välttamäntä asentaa suodatin.
• Tämä vesipumppu ei sovi pitkäikaiseen käyttoön, esim. teollsiin tai kaivosryityksiin tai veden kierratysjäristelmiin.

7.2 Turvallisuusvaatimukset

Tulovirran on oltava tuotteeseen merkittyjen teknisten tietojen mukainen. Katso paikallisen energian toimittajan ohjeita tarvittaessa liittämisolosuhteista. Jos pumppu tai pumpunkaapeli eivat ole yhteensopivia, alä liitä pumppuia!
Alä kanna koskaan pumpkina kaepelista.
Alä irrota koskaan pistoketta aläkä lyhenna kaapelia. Jos teet sen, mitatöit takuun. Pidä liitäntä (pistoke ja pistorasia) kuiyana.
- Pumppu ei sovi käytettäväksi uima-altaissa eikä järvissä tai muissa paikoissa, joissa ihmiset voivat joutua fyysisesti kosketuksiin veden kanssa, ja siksi sitä ei saa käytää sellaiseen tarkoitukseen.
- Irrota pumppu aina virtalähteestä, kun puhdistat sitä tai kun suoritat kunnossapitoa vesialtaassa. Tämä pumppu sopii veden pumppaamiseen, Jonka lampötila on vähintään 4 °C ja korkeintaan 35^ .
Pumppu ei saa kayda kuiyana. koska se voi aiheuttaa vikoia, joita ei ena voi koriata.
- Irrota pumppu aina sahkoverkosta ennen puhdistamista tai kunnossapitoa.
- Puhdista kammiot saannollisin valiajoin puhtaalla vedellä voidaksesi varmistaa, etta ne eivat ole lian tukkimat.

8 PUHDISTUS JA HUOLTO

Huomio! Ennen kuin suoritat mita'an toitä laitteessa, irrota virtajohto.

8.1 Puhdistus

Normaali olosuheissa vesipumpppua ei tarvitse huoltaa. Pumppua ei tulisi kuitenkaan pitäulkona sateella, kosteassa paikassa tai likaisessa tai jaatyvässä tilassa.

• Jäätymistä, tyhåkayntiä tai lian aiheuttamaa tukkeutumista on välttetäv.
• Irrota aina virtajohto ennen kuin huollat pumpkinua.
• Jos virtajohto on vioittunut, ammatitaitoisen henkilön on vaihdettava se. Oikosulun aiheuttama vahinko ei sisäll takuun piirin.
• Jos pumpun käytössä ilmenee vika, valtuutetun korjaamon on suoritettava takuun piirin kuuluvat korjaukset.

Alä koskaan käytä bensiin, alkoholin tai ammoniakkiven tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

9 TEKNISET TIEDOT

Tyyppi	POWXG9571
Verkkojännite	230V~ /50Hz
Nimellisteho	600W
Maks. pumpun kapasiteetti	3000 l/tunti
Maks. nosto	30 m
Maks. imutaso	7m
Maks. veden lämpötila	35°C
Imulektun tuloaukon min. lämpittta	1" (25 mm)
Paineputken poistoaukon min. lämpittta	3/4" (20 mm)
Johdon pituus	1,2 m
Nimellispaine	0,35 mPa -3,5 bar
Kansainväl. suojausluokka	IPX4
Paino	11,56 kg
Sopiva;neste	Puhdas vesi
Painesäiliön tilavuus	19L
Pumppukotelon /säiliön materiaali	Polypropyleeni / metalli

10 MELU

Melupästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)
Äänenpainetaso LpA 68 dB(A)
Äänitehotaso LwA 81 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun aenpaine on yli 85 dB(A).

11 VIANETSINTÄ

VIKA	MAHDOLLINEN SYY	RATKAISU
Sähkömoottori käy. mutta pumppu ei ime vettä.	Pumpun käynnistämisen jäldeen pumppu el tãty vedellä.	Tãytã pumppu vedellä.
	Imulektu ei ole riittãvãn kireällä.	Tarkasta pumpun suositellut ja kãytetyt osat ja componentit esim. imulektun liitos, paineletkun liitos, puristusrengas, imulektu, jne. mukaan lukien ruuvien tiivisteliuska, joka on tehly teflonista tai hamppunarusta.
	Pohjaventtiilin suodatin imaukossa on tutkeutunut.	Puhdista imaukon pohjaventtiilu ja suodattimen sihti.
	Ilma ei pãäse pois paineputkesta, koska vesiaukko on kiinni.	Kun pumppu alkaa imeã. avaa veden poistoaukkö (esim. hana. ruiskutssuutin jne.).
	Odotusaika ei ole mãäråysten mukainen.	Tãytã koko imulektu vedellã, tarkasta se uudelleen vãhintãän 7 minuutin sisãllã pumpun kãynistãmisen jälleen.
	Lian suuri imupää (>8m).	Pienennã imupããtã.
	Pohjaventtiili ei ime vettä.	Tarkasta kaivon tai vesialtaan veden taso. Mikãli mahdollista lisãã imulektun pituuttta.
Sähkömoottori ei kãy.	Ei virtaa.	Tarkasta virransaanti.
	Tuulettimen suojus vaikeuttaa siiven pyörintãã.	Vedã virtajohto irti. poista tuulettimen suojus ruvi avaimella, asenna se sitten uudelleen kiertãmãllã siipeã kevyesti ja tarkasta pyöriikö se vapaasti.
	Tuuletin tutkeutunut.	Irrota pistoke pistorasiasta, siirã aksemi ruviavaimellã tuulettimen suojuksen lapi. Jos aksemi on tutkeutunut, laheta se huoltopalveluun tarkastettavaksi.
Riittãmãtãn veden ulos virtaus	Lian suuri imupãã (>8m).	Tarkasta imupãã.
	Pohjaventtiilin suodattimen sihti on tutkeutunut.	Puhdista suodattimen sihti.

POWXG9571 FI

VIKA	MAHDOLLINEN SYY	RATKAISU
	Imettävän veden tasoa alennettu liian paljon.	Upota pohjaventlli syvälle veteen.
	Epäpuhtaudet ovat vähentäneet pumpun tehoa.	Pese pumpun kuori, imuletu ja poistoaukon paineletku painevedellä.
Lämpöherkkä katkaisin ei voi kytkeä pumppua.POIS.	Sähkömoottorin ylikuormitus moottorin keräntyoden epäpuhtauksien aiheuttaman.	Pese pumpun kuori painovcdllä.
Pumpun katkaisin on aina OFF tai ON.	Takaiskuventaillä ei ole asennettu imuletuun.	Tarkasta ja katso, onko venttili asennettu imuputkeen.
Usein toistuva pumpun kytkeytyminen OfOFF 0" (käytettäessä kotitalouden vedensaantijärnestelmässä).	Kumivaipan repeatsminen painesäliössä.	Vaihda kumivaippa tai säliö.
	Ei paineilmaa säliössä.	Käytä riittävän suurta venttiliä ja liitä se 1,8 barin paineilmaan, ja täytä säliö ilmalla.

12 TAKUU

Talle tuotteelle on annettu lakisaateinen 36 kuukauden takuu, joka alkaa hankintapäivamaärästa, jolloin ensimmäinen käytäja on ostanut tuotteen.
- Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: normalaista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita, kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat vaärinkäytösta, onnettomuuktista tai tuotteeseen tehdyistä muutoksista; eika myoskään kuljetuskustannuksia.
Väärastä käytostä johtuvat viat ja/tai vauriot eivat myoskaan kuulu takuun piirin.
- Pidätämme myös itsellämme oikeuden hylä tvaatimus, joka koskee työkalun värästä käytösta aiheutunutta ruumiillista vammaa.
- Korjaukset saa suorittaa vain Powerplus tyokalujen valtuuttamassa huoltopisteessä.
Lisatietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
- Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
- Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödysta huollosta tai ylikuormituksesta.
- Takuun piirin eivat kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta polysta, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuuudesta johtuen), värärästa käytösta (laitteelle sopimattomat käytötkoitukset), taitamattomasta käytösta (esim. käsikirjan ohjeita ei noudateta), värärästa kokoamisesta, salaman iskusta, virheellisesta verkkojannitteestä. Tämä lista ei ole rajoittava.
- Vaatimusten hyväksyminen takuun piirin kuuluvana ei voi koskaan johtaa takuukauden pidentämseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
- Laitteet tai osat jotka on vaihetttu takuun piirin kuuluvana, ovat Varo NV:n omaisuutta.
- Pidätämme itsellämme oikeuden hyläta vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiilharjojen saannöllinen huolto,...)

Sailytakaassakuitti ostopavamaaran tositteena.
- Tyokalu on palautettava purkamattomana jalleenmyyjalle hyväksyttavan puhtaassa kunnossa, alkuperäissä muotoillussa laatikossaan (mikali käytettävssä talle yksikolle) ostotositteen kera.

13 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytösta pitkäaikaisen käytön jälkeen, alä havita sitä ravallisen kotitalousjätteen mukana, vaan huolehdi sen havittämisetä ympäristöä suojaavalla ravalla.

Sähkölaitteiden tuottamia jättitei ei saa käsitetta ravallisten kotitalousjätteiden tapaan. Vie ne kierratettaväksi asianmukaiseen paikkaan. Kysy nuvoa kierratyksesta paikallsilta viranomaisilta tai jalleenmyyjalta.

14 YHDENMUKAISUUSILMOITUS

VARO N.V. - Vic. Van Rompuy N.V
ilmoittaa, etc

Joseph Van Instraat 9 - BE2500 Lier - BELGIA

Tuote: Pumppu 600W 19I Talo

Tavaramerkki: POWERplus

Malli:POWXG9571

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien saannosten mukainen. Laitteen luvaton muokkaaminen johtaa taman vakuutuksen mitatöitymseen.

Europan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäävään saakka):

2011/65/EU

2014/35/EU

2014/30/EU

2014/68/EU

2000/14/EC

Annex V

LwA

Measured

81dB(A)

Guaranteed

82dB(A)

Eurooppalaiset yhdenmukaistetut allekirjoituspäivaaan saakka):

standardit

(sekā niiden

mahdolliset

muutokset

EN60335-1:2012

EN60335-2-41:2003

ENIEC55014-1:2021

ENIEC55014-2:2021

EN IEC61000-3-2:2019

EN61000-3-3:2013

EN13831:2007

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO - Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Ludo Mertens

Säntelyasiat - vaatimuksenmukaisuudesta vastaava johtaja
