POWXG9571 - Pompa dell'acqua PowerPlus - Manuale utente e istruzioni gratuiti

Marca	PowerPlus
Modello	POWXG9571
Tipo di prodotto	Pompa di acqua di sollevamento con serbatoio a pressione
Uso	Solo per interno, per acqua pulita (irrigazione, adduzione domestica)
Tensione di rete	230 V ~ / 50 Hz
Potenza nominale	600 W
Portata massima	3000 l/h
Altezza di mandata max.	30 m
Altezza di aspirazione max.	7 m
Temperatura max. dell'acqua	35 °C
Temperatura min. dell'acqua	4 °C
Diametro min. tubo di aspirazione	25 mm (1")
Diametro min. tubo di mandata	20 mm (3/4")
Lunghezza del cavo	1,2 m
Pressione nominale	0,35 MPa (3,5 bar)
Volume del serbatoio	19 L
Peso	11,56 kg
Grado di protezione	IPX4
Materiale corpo / serbatoio	PP / Metallo
Pressione acustica LpA	67 dB(A)
Potenza acustica LwA	79 dB(A)
Garanzia	36 mesi

Domande frequenti - POWXG9571 PowerPlus

Come installare la pompa POWXG9571?

Scollegare l'alimentazione prima dell'installazione. Posizionare la pompa in un luogo asciutto e ben ventilato, al riparo dal gelo. Collegare il tubo di aspirazione con valvola di non ritorno e filtro, e il tubo di mandata (diametro min. 20 mm). Riempire la pompa con acqua attraverso l'apertura del filtro integrato prima dell'avvio.

È necessario adescare la pompa prima dell'uso?

Sì, questa pompa non è auto-adescante. Riempire completamente il corpo della pompa e il tubo di aspirazione con acqua prima di avviarla. Altrimenti, funzionerà a secco e potrebbe danneggiarsi.

Qual è la temperatura massima dell'acqua pompata?

La temperatura dell'acqua deve essere compresa tra 4 °C e 35 °C. Non pompare acqua calda o ghiacciata.

Posso usare questa pompa per acqua potabile?

No, questa pompa non è adatta per acqua potabile. È progettata per acqua pulita piovana o di pozzo, per irrigazione o innaffiamento.

Cosa fare se la pompa non si avvia?

Verificare l'alimentazione elettrica e il cavo. Assicurarsi che l'interruttore sia su Marcia. Se il motore non gira, la ventola potrebbe essere bloccata: scollegare e sbloccare l'albero manualmente. Se il problema persiste, contattare un centro di assistenza autorizzato.

Come pulire e mantenere la pompa?

Scollegare sempre la pompa prima della pulizia. Sciacquare le camere con acqua pulita per evitare ostruzioni. Non usare mai solventi. Proteggere la pompa da gelo, pioggia e umidità.

Qual è la durata della garanzia e cosa copre?

La garanzia è di 36 mesi dalla data di acquisto. Copre difetti materiali e di fabbricazione, ma non l'usura normale (cuscinetti, cavi) né i danni dovuti a uso improprio o sovraccarico.

Posso usare un tubo di aspirazione più lungo?

L'altezza di aspirazione massima è di 7 m. Oltre, la pompa potrebbe non funzionare correttamente. Per prestazioni migliori, utilizzare un tubo di aspirazione di almeno 25 mm di diametro.

La pompa si ferma e riavvia frequentemente, perché?

Ciò potrebbe essere dovuto a una rottura della membrana in gomma del serbatoio a pressione o a una mancanza di aria compressa. Controllare la pressione dell'aria (raccomandata 1,8 bar) e sostituire la membrana se necessario.

Quali liquidi non posso pompare?

Non utilizzare la pompa con liquidi infiammabili, pericolosi, corrosivi o contenenti sabbia, pietre, impurità. È riservata solo ad acqua pulita.

MANUALE UTENTE POWXG9571 PowerPlus

IT ITALIANO TRADEZIONDELMANUALEDIISTRUZIONIORIGINALE

1 USO PREVISTO 2
2 DESCrizIONE (FIG. A) 2
3 DISTINCTA DEI COMPONENTI 2
4 SIMBOLI 2
5 AVVERTENZE DI SICUREZZA SPECIFICHE 3
6 ASSEMBLAGGIO 3
6.1 Apparecchiature elettriche collegiate 3
6.2 Scarico a terra 3
7 FUNZIONAMENTO 4
7.1 Tubo a pressione 4
7.2 Requisiti di sicurezza 4
8 PULIZIA E MANUTENZIONE 5
8.1 Pulizia 5
9 DATI TECHNICI 5
10 RUMORE 6
11 ELIMINAZIONE DI ERRORI 6
12 GARANZIA 8
13 AMBIENTE 8
14 DICHIARAZIONE DI CONFORMITA 9

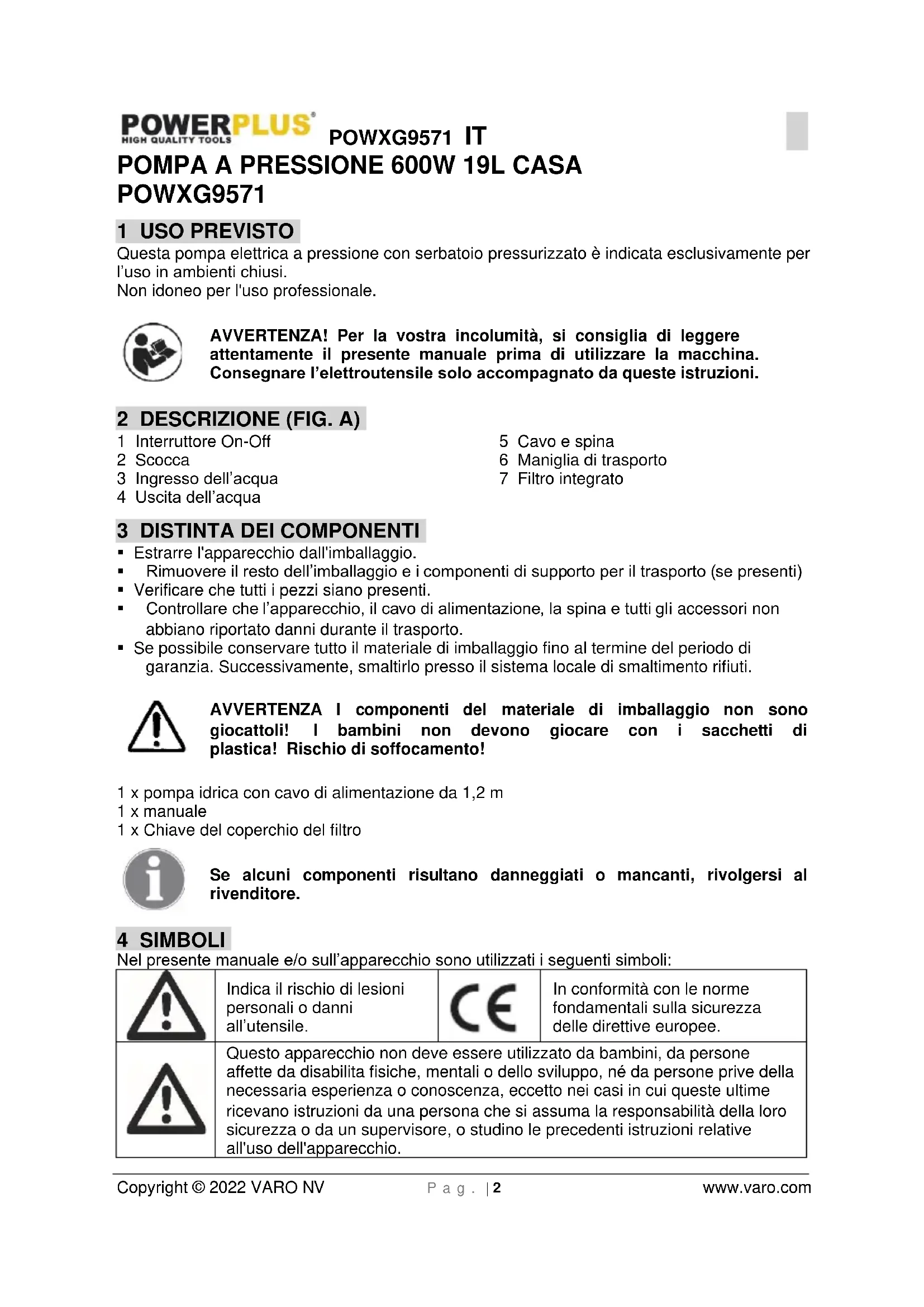

POMPA A PRESSIONE 600W 19L CASA POWXG9571

1 USO PREVISTO

Questa pompa elettrica a pressione con serbatoio pressurizzato è indicata esclusivamente per l'uso in ambienti chiusi.

Non idoneo per l'uso professionale.

AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attendamente il presente manuale prima di utilizzato la macchina. Consegnare l'eletttroutensile solo accompagnato da queste istruzioni.

2 DESCrizIONE (FIG. A)

1 Interruftore On-Off

5 Cavo e spina

2Scocca

6 Maniglia di trasporto

3 Ingresso dell'acqua

7 Filtro integrato

4 Uscita dell'acqua

3 DISTINCTA DEI COMPONENTI

• Estrarre l'apparecchio dall'imballaggio.
  Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti)
• Verificare che tutti i peszzi siano presenti.
• Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivement, smaltirlo presso il sistema locale di smaltimento rifiuti.

AVVERTENZA I componenti del materiale di imballaggio non sono gliocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!

1 x pompa idrica con cavo di alimentazione da 1,2 m
1xmanuale
1 x Chiave del coperchio del filtro

Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.

4 SIMBOLI

Nel presente manuale e/o sull'apparecchio sono utilizzati i seguenti simboli:

!	Indica il rischio di lesioni personali o danni all'utensile.	CE	In conformità con le norme fondamentali sulla sicurezza delle direttive europee.
!	Questo apparecchio non deve essere utilizzato da bambini, da persona affette da disabilita fisiche, mentali o dello sviluppo, né da persone privile della necessaria esperienza o conoscenza, eccetto nei casi in cui queste ultime ricevano istruzioni da una persona che si assume la responsabilità della loro sicurezza o da un supervisore, o studino le precedenti istruzioni relative all'uso dell'apparecchio.

5 AVVERTENZE DI SICUREZZA SPECIFICHE

• Questa pompa idrica presenta una funzione di protezione contro gli spruzzi d acqua e delve essere installata in un ambiente asciutto. Non collocare o azionare mai la pompa in caso di pioggia o in luoghi umidi.
• Questa pompa idrica non delve essere utilizzata con liquidi infiammabili o tossici.
• Evitare il funzionamento a secco della pompa idrica.
• Questa pompa idrica è ideata per funzionare con acque pulite. Fra le applicazioni previste vi sono I irrigazione di giardini. L'approvvigionamento idrico per I uso domestico, I irrigazione a pioggia di giardini o terrelli coltilati.
• Evitare l'esposizione prolungata della pompa a impurità, sabbia, piètre, sostanze viscose, ecc., mischiate al liquido aspirato. Poiché il liquido aspirato può contener sostenze chimiche corrosive, è necessario prestare particolare attenzione affinché esse non danneggino il materiale del corpo pompa. Non è autorizzato l'uso di但这a pompa per l'aspirazione di acqua potabile.

Questo apparecchio non deve essere utilizzato da bambini, da persona affette da disabilità fisiche, mentali o dello sviluppo, né da persone privile della necessaria esperienza o conoscenza, eccetto nei casi in cui queste ultime ricevano istruzioni da una persona che si assume la responsabilità della loro sicurezza o da un supervisore, o studino le precedenti istruzioni relative all'uso dell'apparecchio.

6 ASSEMBLAGGIO

• Durante l'installation della pompa, l'alimentazione elettrica deve essere scollegata.
• Durante l'installazione della pompa, è necessario Maintainere il luogo asciutto e ben ventilato, a una temperature ambiente interiore a 40 C.
  In caso di excesso d'acqua per un errare dell'operatore. con seguente inondazione del sito da irrigare, e possibile intraprendere alcune misure protettive (per esempio, l'installazione di un dispositivo per lo scarico dell'acqua in excesso, un allarme, una pompa di riserva. un serbatoio idrico, ecc). L'azienda declina agli responsabilità per qualsvoglia dannoosi provocato.
• Prima dell'uso, verificare la sicurezza della pompa controlling che il cavo di alimentazione e la spina non siano danneggiati.

6.1 Apparecchiature elettriche collegiate

L'eeltricista responsablee dell'installazione deve verificare che i collegamenti elettrici siano conformi allo standard, compreso il terminale di terra.
- É necessario verificare la corrente nominale del contatto elettrico con interrottore di protezione:essa deve essere di 30mA

6.2 Scarico a terra

La pompa idrica deve essere dotata di scarico a terra. Sottoporre i componenti a corto circuito invalida la garanzia. In caso di necessità di un cavo di alimentazione più lungo, installareuno con la stessa sezione di quello originale.

7 FUNZIONAMENTO

Le pompé non sono autoadescanti. Ciò significica che il tubo di aspirazione deve innanzitutto essere dotato di:

1 Valvola di non ritorno con filtr: garantisce che, dopo lo scollegamento della pompa, il tubo e la pompa stessa non restino a secco. Questa parte del tubo è sospesa nell'acqua da pompare.
2 Tubo con dato di unione: esta estremita del tubo è collegata alla parte anteriore della pompa.
3 Entrambi gli accessori devono essere fissati saldamente al tubo per mezzo dell'apposto dispositivo.

Prima di fissare il tubo alla pompa, è consigliabile riempirlo d'acqua. Quindi è possibile avvitre il rubinetto a tre vie o un altro raccordo da 25 mm (1") allo scarico della pompa, ubicato sulla sommità del corpo.

Riempire con acqua atraverso il filtrto integrato e richiudere.

Se il corpo pompa e il tubo sono entrambi pieni d'acqua, è possible accendere la pompa per mezzo dell'interruttore on/off. La pompa inizia immediatamente a pompare acqua (nel caso della versione automatica, il serbatoio a pressione si riempie e, solo dopo quello secondo, l'acqua inizia a fuoriuscire dal tubo collegato).

Quando la pompa viene spenta, l'acqua resta nel corpo pompa e nel tubo in modo che, all'accensione successiva, la pompa sare immediatamente funzionale.

In assenza di valvola di non ritorno o se la guarnizione di tenuta tra la valvola e il tubo non funziona correttamente (dispositivo a clip del tubo!) e probabile che l'apparecchio resti nuovamente a secco e debba quando essere risempito di nuovo per poter funzionare correttamente.

7.1 Tubo a pressione

Il tubo a pressione serve pertrasferire l'acqua alla pompa al site di consumo (per esempio rubinetto, ecc). Al fine di ridurre al minimo la frizione provocata alla pressione dell'acqua, si raccomanda diutilizzare un tubo del diametro minimo di 20~mm (3 / 4^ )

• Quando la pompa del giardino è in funzione, lo scarico dell'acqua (per esempio rubinetto o impianto di irrigazione a pioggia) deve essere aperto in modo da consentire l'eliminazione dell'aria dal tubo. Se l'uscita dell'acqua è chiusa, la pompa può subire danni per surriscaldamento dopo solo 5 minuti di funzionamento.
• Nei mesi invernali è necessario evitare il congelamento della pompa o l'installazione della stessa in luogo soggetto a gelate.
• La presenza di sabbia e pietre nell'acqua prelevata possono provocare una rapida usura della pompa e ridurne la capacita effettiva. è pertanto necessario installare unrello.
• Questa pompa non è indicata per impieghi prolongati, per esempio in applicazioni industriali, estrattive o per sistemi di ricicchio idrico.

7.2 Requisiti di sicurezza

• L'alimentazione deve essere conforme alle specifiche indicate sulla targa dati del prodotto. Se necessario, rivolgersi all'ente locale di approvvigionamento elettrico per ulteriori informazioni sulle condizioni di collegamento. Non effettuare il collegamento se la pompa o il cavo elettrico non sono conformi ai requisiti richiesti!
  Non trasportare mai la pompa afferrandola per il cavo.
  Non rimuovere mai la spina e non accoriare il cavo. Diversamente, la garanzia non avr piu effetto. Mantenere la spina e la presa elettrica ben asciutte.
• La pompa non è indicata per l'uso in piscine, laghi o altri situazioni in cui i presenti possano venire fisicamente a contatto con l'acqua, e pertanto non deve essere utilizzata per tali applicazioni.

• Scollegare sempre la pompa alla rete di alimentazione durante la pulizia o la manutenzione del bacino. Questa pompa e individata per il pompaggio di acqua a una temperatura compresa tra 4^ e 35^ .

• La pompa non deve essere azionata a secco perché subirebbe danni irreparabili.

• Scollegare sempre la pompa alla rete di alimentazione prima di qualsiasi intervento di pulizia o manutenzione.
• Pulire periodicamente le camere sciacquandole con acqua pulita al fine di eliminare eventuali ostruzioni.

8 PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire qualsiasi intervento sull'apparecchio staccare la spina.

8.1 Pulizia

In condizioni normali, la pompa non richiede manutenzione. Tuttavia, è opportuno evitare di esporre la pompa alla pioggia, all'umidità, alla sporcizia e al gelo.

• Evitare il congelamento, l'azionamento a vuoto e le ostruzioni da parte di impurità.
• Scollegare sempre l'alimentazione elettrica prima di qualsiasi intervento di manutenzione.
  Se il cavo dell'alimentazione è danneggiato,esso devese essere sostituito da un elettricista qualificato. Eventuali danni provocati da cortocircuiti non sono coperti alla garanzia.
• In caso di problemi con la pompa, le riparazioni in garanzia devono essere effettuate presso un centro di manutenzione autorizzato.

Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica.

9 DATI TECHNICI

Modello	POWXG9571
Tensione di rete	230V~/50Hz
Potenza nominale:	600W
Portata massima della pompa:	3000 l/h
Sollevamento massimo:	30 m
Livello massimo di aspirazione:	7 m
Temperatura massima dell'acqua:	35°C
Diametro minimo del tubo di aspirazione	1" (25 mm)
Diametro minimo del tubo a pressione:	3/4" (20 mm)
Lunghezza del cavo di alimentazione	1,2 m
Pressione nominale	0,35 mPa -3,5 bar
Grado di protezione int.	IPX4
Peso	11,56 kg
Modello idoneo per	Acqua pulita
Capacità serbatoio a pressione	19L
Materiale corpo della pompa/serbatoio	PP / Metallo

10 RUMORE

Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3)

Livello di pressione acustica LpA

68 dB(A)

Livello di potenza acustica LwA

81 dB(A)

ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supra 85 dB(A).

11 ELIMINAZIONE DI ERRORI

Problema	Cause possibili	Soluzione
Il motore elettrico e m funizione ma la pompa non aspira.	Dopo l'avvio della pompa, il corpo pompa non si riempie d'accua.	Riempire d acqua la pompa.
	Il tubo di aspirazione non è sigillato in maniera adeguata.	Controllare le parti e i componenti raccomandi e utilizzati, per esempio il raccordo del tubo di aspirazione, il raccordo del tubo a pressione, l'anello di tenuta, il tubo di aspirazione. ecc, compresa la striscia di tenuta a vite in Teflon o canapa. Per un funzionamento corretto tutti i raccordi della pompa devono essere sigillati con cura.
	Il filtrò della valvola interiore dell'ingresso di aspirazione è ostruito.	Pulire la valvola interiore del filtrò di aspirazione e il filtrò.
	L'aria non fuoriesce dal tubo a pressione perché l'uscita è chiusa.	Quando la pompa inizia ad aspirare, aprire l'uscita dell'accua (rubinetto. impianto di irrigazione a pioggia ecc.).
	Il tempo di attesa non corrisponde a quello indicato.	Riempire il tubo di aspirazione con acqua. quando controllare di nuovo dato almeno 7 minuti dall'avvio della pompa..
	Testa di aspirazioneccessiva (>8 m).	Ridurre la testa di aspirazione.
	La valvola inferiore non riesce ad aspirare l'accua.	Controllare il livello dell'accua nel pozzo o bacino. Se possibile, dotare la pompa di un tubo di aspirazione più lungo.
Il motore elettrico non funzione.	Non c'è alimentazione.	Controllare l'alimentazione.
	La calotta della ventola impedisce la rotazione delle pale.	Estrarre la spina alla presa elettrica. rimuovere la calotta servendosi di un cacciavite, quindi reinstallarla di nuovo ruotando leggermente le pala e verificare che possano ruotare liberamente.

POWXG9571 IT

	Ventola bloccato.	Estrarre la spina alla presa elettrica e muovere l'albero con un cacciaviteattraverso la calotta della ventola. Se l'involucro è bloccato. rivolgersi a un centro di assistenza.
Flusso idrico insufficiente.	Testa di aspirazioneccessiva (>8 m).	Controllare la testa di aspirazione.
	Il filtrlo della valvolainferiore è ostruito.	Pulire Il filtrro.
	Il livello dell'accua diaspirazione si èridottoecesssvamente.	Immergere a fondo la valvola inferiore nell'accua.
	La presenza diImpurità all'interno della pompa ne haridotto la capacitoinominale.	Lavare l'involucro della pompa, Il tubodi aspirazione e il tubo a pressione dell'uscita con un getto d'accua pressurizzata.
L'interruttoretermosensible nonspegne la pompa.	Sovraccarico delmotore elettricodovuto alla frizioneprovocata dall'im purità all'interno delmotore.	Lavare ( 'involucro della pompa con ungetto d'accua pressurizzata.
L'interruttore della pompaè sempre su OFF o suON.	Nel tubo diaspirazione non èinstallata alcunavalvola di non ritorno.	Controllare il tubo di aspirazione perverificare la presenza della valvola.
Frequente spegnimentodell'interruttore dellapompa (impianto adapprovvigionamentoidrico ad uso domestico).	Rottura della guaina di gomma delserbatoio apressione.	Sostituire la guaina di gomma.
	Nel contentitore non viè aria compressa.	Utilizzare una valvola idonea, collegarla con un impianto di approvvigionamento d'aria compressa a 1,8 bar e riempire ilcontainitorecon aria.

12 GARANZIA

• Questo prodotto è garantito a norma di legge per un periodo di 36 anni a decorrere alla data dell'acquisto da parte del primo utilizzato.

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; sono altresi esclusi iosti di trasporto.

• Sono escludi dalle clausole della garanzia danni e/o difetti seguenti all'uso non conforme.

• Si declina agli responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

• Per ulteriori informazioni, Telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositorio sua dovuto alle consequences di una manutenzione inadequata o di un sovraccarico.

• Sono inerogabilmente escludi alla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cchio除去 rispetto le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottomosto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d'acquisto.

L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato alla prova d'acquisto.

13 AMBIENTE

Ove la macchina, in seguito ad uso prolongato, dovesse essere sostuita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provedere al riciclo laddove siano disponibili impianti adeguati. Consultare l'ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.

14 DICHiarazione DI CONFORMITA

Con la presente, VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9-B2500 Lier, Belgio, dichiara che

Descrizione dell'apparecchio: Pompa A Pressione 600W 19I Casa

Marchio: POWERplus

Numero articolo:POWXG9571

è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all'applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla但这a dichiarazione.

Direttive europee (inclusi eventuali emendamenti fino alla data della firma):

2011/65/EU

2014/35/EU

2014/30/EU

2014/68/EU

2000/14/EC Annex V LwA

Measured

81dB(A)

Guaranteed

82dB(A)

Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma):

EN60335-1:2012

EN60335-2-41:2003

ENIEC55014-1:2021

EN IEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

EN13831:2007

Depositario della documentazione tecnica: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Il sottoscritto agisce in nome e per conto del CEO della società,

Ludo Mertens
