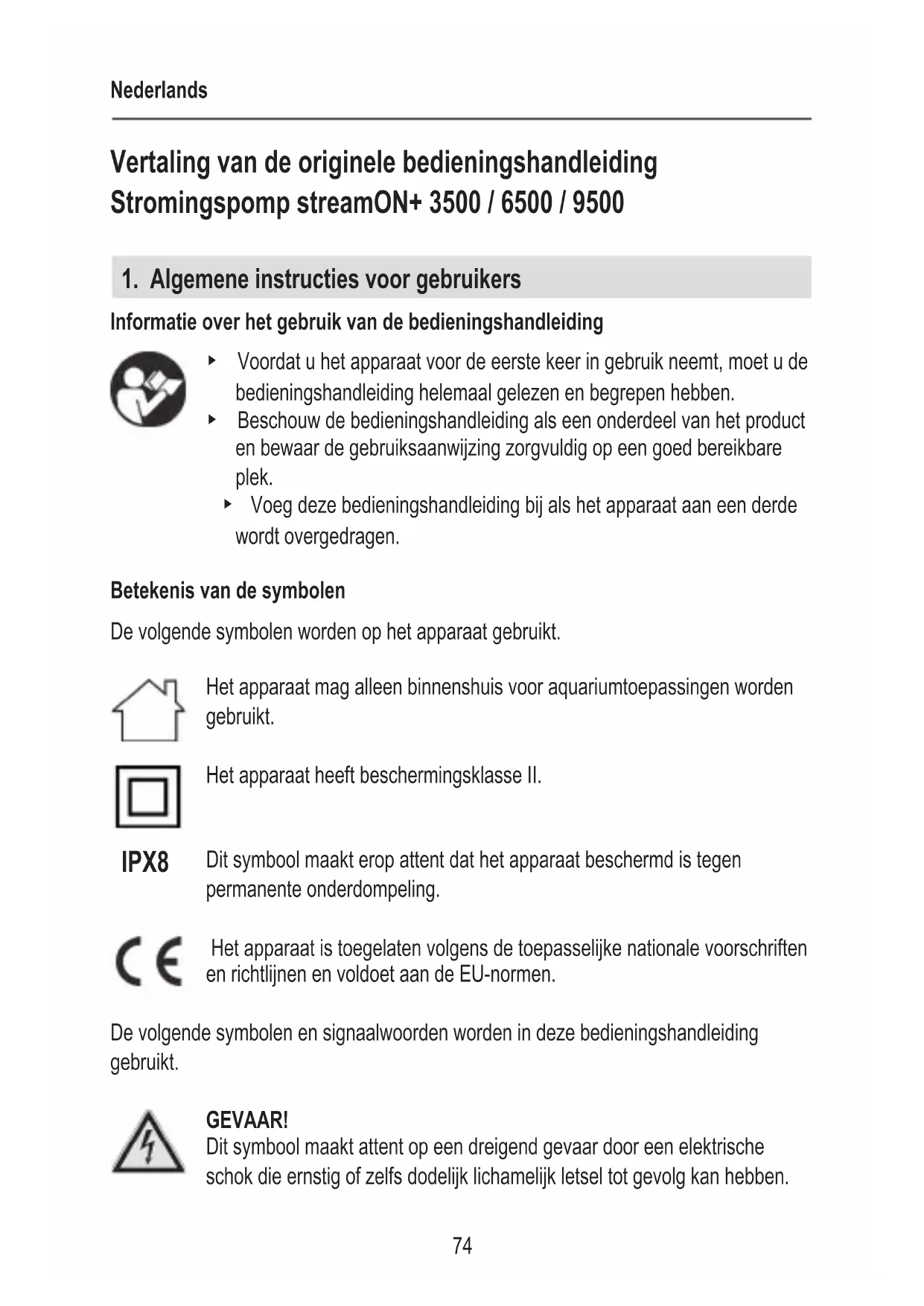

GEBRUIKSAANWIJZING streamON+ 3500 EHEIM

Vertaling van de originele bedieningshandleiding

Stromingspomp streamON+ 3500 / 6500 / 9500

1. Algemene instructies voor gebruikers

Informatie over het gebruik van de bedieningshandleiding

Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de bedieningshandleiding hebmaal gelezen en begrepen hebben.
- Beschouw de bedieningshandleiding als een onderdeel van het producten bewaar de gebruiksaanwijzing zorgvuldig op een goed bereikbarelek.
Voeg deze bedieningshandleiding bij als het apparaat aan een derde worden overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt.

Het apparaat mag alleen binnenshuis voor aquariumtoepassingen worden gezruikt.

Het apparaat heeft beschermingsklasse II.

IPX8

Dit symbol maakt erop attent dat het apparaat beschermd is gegen permanente onderdompeling.

Het apparaat is toegelaten volgens de toepasselijkke nationale voorschriften en richtlijnen en voldoet aan de EU-normen.

De volgende symbolen en signalwoorden worden in deze bedieningshandleiding gezruikt.

GEVAAR!
Dit symbol maakt attent op een dreigend gevaar door een elektrische schok die ernstig of zichs dodelijk lichamelijk letsel tot gevolg kan hebben.

Gevaar door magnetische velden

Dit symbol maakt attent op een dreigend gevaar dat ernstig of zichs dodelijk lichamelijk letsel tot gevolg kan hebben.

WAARSCHUWING!

Dit symbol maakt attent op een dreigend gevaar dat middelzwaar of Lichtlichamelijk letsel tot gevolg kan hebben of een gezondheidsrisico kan inhouden..

VOORZICTIG!

Dit symbol maakt attent op het risico van materièle schade.

Aanwijzing met nuttige informatatie en tips.

Weergaveconventie

Verwijzingaar een afbeelding, hiereen verwijzingaar afbeelding A

U dient een handeling uit te voeren.

2. Toepassingsgebied

Gebruik volgens bestemming

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor de watercirculatie in het aquarium
  in binnenruimtes
• met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• nied voor commerciele of industriuele doelen gebruiken
• alleen gebruiken voor watertemperaturen van +4^ tot +35^

3. Veiligheidsinstructies

Dit apparaat kan bevaren opleveren voor personen en zaken als het apparaat zich maar behoren of Niet volgens bestemming worden gezruikt of als de veiligheidsaanwijzingen zich worden opgevolgd.

Voor uwveiligheid

Houd de verpakking van het apparaat buiten bereik van kinderen aangezien dit tot bevaren kan leide (verstikkingsgevaar!).

• Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met verminderde lichamelijke, zintuig- lijke of geestelijkke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies hebben gekreten over hoe het apparaat op een veilige manier要去 worden gebruikt en begrijpen wat de möglichke bevaren zijn. Kinderen mogen nicht met

het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen nicht door kinderen zonder toezicht wordenuitgevoerd.

Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat, met name het netsnoer en de stekker, Niet beschadigd is.

• Gebruik het apparaat nooit met een beschadigd netsnoer.

• Reparaties mogen alleen maar worden uitgevoerd door een servicepunt van EHEIM.

Draag het apparaat nooit aan het netsnoer en trek nooit aan de kabel of het apparaat om de stekkeruit het stopcontact te trekken.

• Bescherm het netsnoer gegenitte, olie en scherpe randen.

Voer alleen de werkzaamhedenuit

die in deze gebruiksaanwijzing়n beschreiben.

• Voer nooit technische wijzigingen aan het apparaat UIT.
• Gebruik alleen maar originele reservenderdelen en toebehoren voor het apparaat.

In het apparaat bevinden zich magneten met een krachtig magnetisch veld dat een pacemaker of een geimplanteerde defibrillator (ICD) kan beinvloeden. Neem een afstand van ten minste 30~cm tussen implantaat en magneet in acht.

• De pomp moet met een aardlekschakelaar met een nominale foutstroom van maximaal 30mA gezekerd zich. Neem bij vragen of problemen contact op met een elektricien.

Scheid bij waterlekkages of een reactie van de foutstroombeveiliging alle apparaten in het aquarium meteen van de netstroom.
- Scheid principieel alle apparaten in het aquarium van het stroomnet, wanner deze Niet in gebruik়, voordatu onderdelen monteert of demonteert en voor alle reinigings- en onderhoudswerkzaamheden.
- Bescherm het stopcontact

en de stekker gegen vocht. Het worden aangera-den met het netsnoer een

druiplus te makes die voorkomt dat er eventueel water langs de kabel af in het stopcontact loopt.

De elektrische gegevens van de pomp要去en overeenkomen met de gegevens van het stroomnet. U vindt die

gegevens op het typeplaatje, de verpakking of in deze gebruiksaanwijzing.

• Het netsnoer van de pomp kan nicht worden verrangen. Dank de pomp af als het snoer beschadigd is.

4. Ingebruikname

Montage in het aquarium (A)

Voorzichtig: krachtige magneten! Beklemmingsgevaar.

Scheid de magneten van elkaar door ze in tegengestelde richtingen te draaien. Gebruik de waarvoor bestemde greepuitsparingen.
Leg de magneten op 30 cm afstand van elkaar weg.

1. Houd de pomp met één hand van binnenuit op de gewenste positie onder de waterspiegel in het aquarium.
2. Plaats met de andere hand de magneethelft met het logo ② op afstand van de pomp voorzichtig gegen de buitenkant van het glas. Voorkom dat de magneet gegen het glas slaat!
3. Schuif de magneethelft op het glas in de richting van de skimmer totdat beiden magneethelften 1 / 2 over elkaar liggen.

Installeren van de netkabel (B)

1. Voer de netkabel ④aar behoefte links of rechts aan het pomplicham voorbij.
2. Bevestig de kabel in de waarvoor bestemde houder ③.

5. Bediening

VOORZICHTIG! Risico op materièle schade.

1. Steek de stekker in het stopcontact. Let op: de pomp begint onmid-dellij te lopen!
2. Trek de stekker uit het stopcontact om uit te schakelen.

Stromingsinrichting instellen (C)

1. Draai de stromingspomp via het kogelscharnier in de gewenste stromingsrichting.
2. Fixeer de stand door aandraaien van de houderring (5).

Debiet regelen

streamON+3500 (口 D )

1. Schuif de vermogensregelaar ⑥ maar voren of achteren om het waterdebiet in te stellen.

streamON+ 6500 / 9500 (E)

1. Draai de vermogensregelaar ⑥ aar links ofaar rechts om het waterdebiet in te stellen.

6. Onderhoud

Let op! Elektrische schokken!

Trek alsijd de stekker van de pomp uit het stopcontact alvorens onderhoud uit te voeren.

Voorzichtig! Risico op materiele schade.

• Gebruik voor de reiniging geen harde voorwerpen of reinigingsmiddelen.

• De pompcomponenten zijn nicht vaatwasserbestendig! Reinig de pomponderdelen dus nooit in de vaatwasser.

Hieronder worden onderhoudswerkzaamheden beschreiben die nodig zich voor optimaal en storingsvrij gebruik van het product. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werkking van de pomp langer zeker.

Wij adviseren u afhankelijk van de verwuilingsgraad het apparaat volledig te ontmanteilen en te reinigen. Ga waaroor als volgt te werk:

Pomp reinigen

1. Trek alsijd de stekker van de pomp uit het stopcontact alvorens onderhoud uit te voeren.
2. Houd de pomp met één hand vast.
3. Schuif met uw andere hand de magneethelft met het logo op de glasplaat bij de pomp vandaan.
4. Verwijder de pomp.

streamON+3500（F)

1. Druk de beiden vergrendelneuzen tegeljkertijd in en trek de pompkorf ⑧ uit de motorbehuizing.
2. Trek de pomprotor ⑩uit de motorbehuizing.
3. Druk de vermogensregelaar ⑥ Licht uit elkaar en neem hem uit de pompkorf.
4. Reinig alle componenten onder een waterstraal met een borstel. Verwijder de kalkafzettingen met 10% -citroenzuur.
5. Monteer de pomp weir in omgeekerde volgorde.

Let er bij de montage op dat de opstartschijf ⑨ corect in de motorbehuizingingelegd is.

1. Druk de beiden vergrendelneuzen tegeljkertijd in en trek de pompkorf ⑧ uit de motorbehuizing.
2. Trek de vermogensregelaar ⑦ uit de motorbehuizing.

3. Trek de pomprotor ⑩uit de motorbehuizing.

4. Reinig alle componenten onder een waterstraal met een borstel. Verwijder de kalkafzettingen met 10% -citroenzuur.

5. Monteer de pomp waar in omgekeerde volgorde.

Let bij het monteren op de correcteplaatsing van de lagerbussen (11) in het pompdeksel en in de motorbehuizing.

7. Storingen verhelpen

Let op! Elektrische schokken!

• Trek de stekker van de pomp uit het stopcontact alvorens een storing te verhelpen.

Storing Mogelijk oorzaak Oplossing

De pomp loopt nicht	Er is geen netspanning	▶ Controller de netspanning. ▶ Controller de stroom-kabel/-aansluiting.
De pomp pomp nicht De stekker is nicht ingestoken		▶ Steek de stekker in het stopcontact
	Pomprotor is geblokkeerd	▶ Reinig de pomp.
	Thermische beveiliging is geactiveerd (alleen streamON+ 9500)	1. Trek de stekker UIT en LAST de pomp afkoelen. 2. Steek de stekker na ca. 1aar waar in het stopcontact.
De pomp pomp nicht voldoende	Het filterhuis is vuil	▶ Reinig het filterhuis.

Neem bij andere storingen contact op met de servicedienst van EHEIM.

8. Afdanking, als afval afvoeren en verwerken

Opslaan

1. Haal het apparaatuit het aquarium.
2. Reinig het apparaat.
3. Berg het apparaat op een vorstvrije locatie op.

Afdanken en afvoeren/verwerken

Het apparaat moet aan het einde van de levensduur volgens de toepasselijkke wettelijkke voorschriften worden afgevoerd en verwerkt. Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese Gemeenschap:

Deze regelingen zijn gebaseerd op EU-richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). Volgens deze richtlijn mag het apparaat Niet meer als gewoon huishoudelijk afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled hunnen worden. Verwijder deze op milieuvriendelijk wijze en lever ze in voor recycling.

9. Reserveonderdelen

Zie pag. 176.
