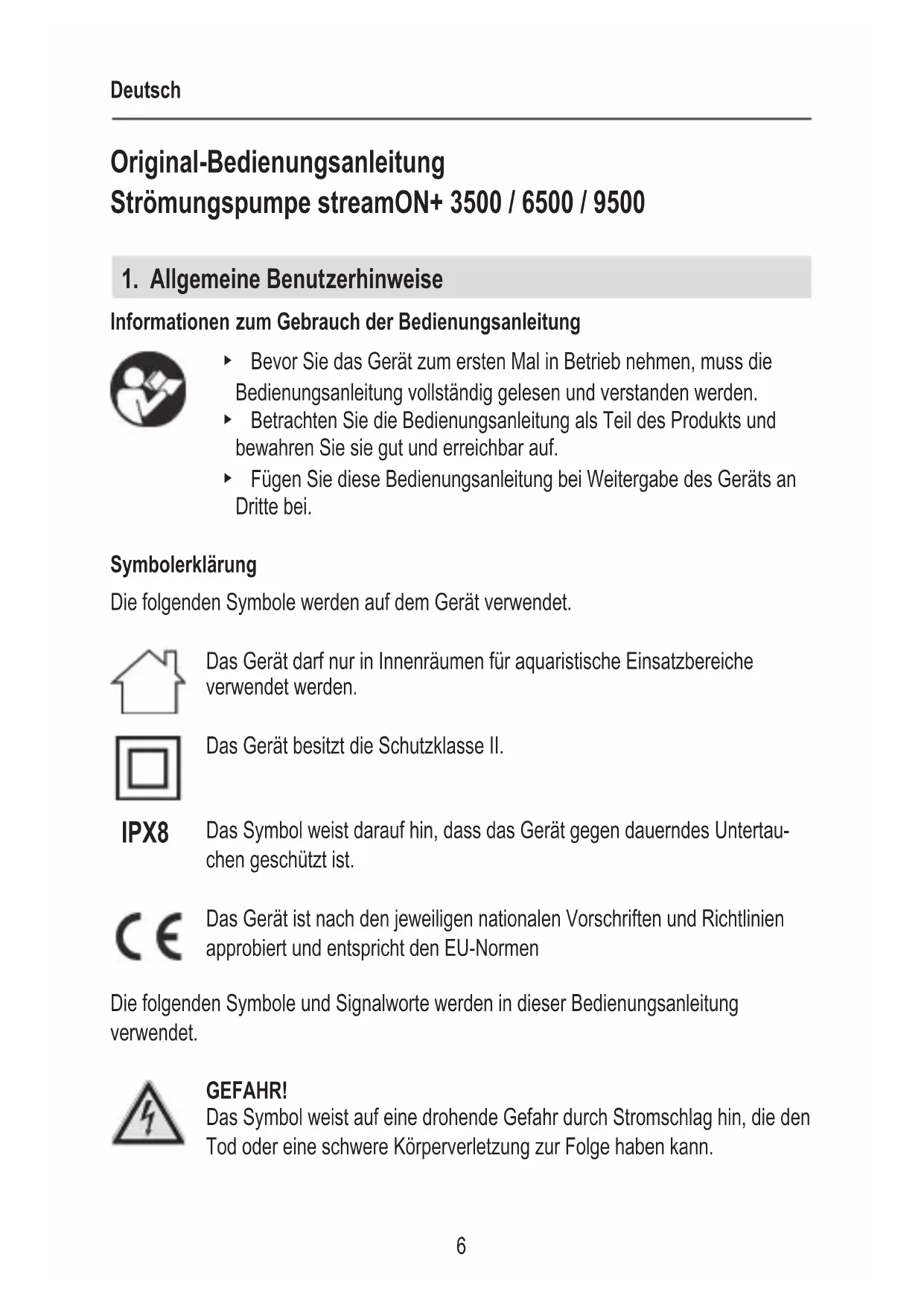

Original-Bedienungsanleitung

Strömungspumpe streamON+ 3500 / 6500 / 9500

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betriebnehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden.
  -etrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
  Fugen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklarung

Die folgenden Symbole werden auf dem Gerät verwendet.

Das Gerätarf nur in Innenräumen für aquaristische Einsatzbereiche verwendet werden.

Das Gerät besitzt die Schutzklasse II.

IPX8

Das Symbol weist daraufhin, dass das Gerät gegen dauerndes Untertauchen geschützt ist.

Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

Gefahr durch magnetische Felder

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

WARNING!

Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nutzlichen Informationen und Tipps.

Darstellungskonvention

Verweis auf eine Abbildung, hier Verweis auf Abbildung A

Sie werden zu einer Handlung aufgefordert.

2. Einsatzgebiet

Bestimmungsgemäß Verwendung

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und darüber ausschließlich verwendet werden:

zur Wasserumwälung im Aquarium
in Innenraumen
- unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden
• nur für Wassertemperaturen von +4^ bis +35^ verwenden

3. Sicherheitshinweise

Von thisem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für ihre Sicherheit

Die Geräteverpackung nicht in die Höhe de von Kindern gelangen给你们, da hiervon Gefahren ausgehen konnen (Erstickungsgefahr!).

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht durch

Kinder durchgeführt werden, es sei dann, sie sind beaufsichtigt.

Führren Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkaibel und Stecker, unbeschädigt sind.

Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel.

• Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.

Tragen Sie das Gerät nicht am Netzkaibel undziehen Sie zum Trennen vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät.

Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.

Führer Sie nur Arbeiten durch, die in dieser Anleitung beschreiben sind.

• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

• Das Gerät besitzt Magnete mit starken Magnetfeldern, die Herzschrittmacher oder implantierte Defibrillatoren (ICD) beeinflussen können. Halten Sie mindestens 30 cm Abstand zwischen Implantat und Magnet.

Die Pumpe muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. Bei Fragen und Problèmes wenden Sie sich an eine Elektrofachkraft.

· Trennen Sie sofort alle Geräte im Aquarium vom Stromnetz bei einer

Wasserleckage bzw. wenn die Fehlerstrom-Schutzeinrichtung auslõst.

• Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Geräte ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten.

Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es empfeht sich mit dem Netzkabel

eine Tropfschlaufe zu bilden, die verhindert, dass elev. am Kabel entlang laufendes Wasser zur Steckdose gelangt.

Die elektrischen Daten der Pumpemüssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.

• Die Netzanschlussleitung der Pumpe kann nicht ersetzt werden. Bei Beschädigung der Leitung ist die Pumpe zu verschrotten.

4. Inbetriebnahme

Montage im Aquarium (A)

Vorsicht starke Magnete! Quetschgefahr.

• Trennen Sie die Magnete durch gegenseitiges Verdrehen. Benutzen Sie die dafür vorgesehenen Griffmulden.
  Lagern Sie die Magnete in 30~cm Abstand separat voneinander.

• Halten Sie die Pumpe mit einer Hand voninnen an die gewünschte Position unterhalb des Wasserspiegels im Aquarium.

• Setzen Sie mit der anderen Hand die Magnethäfte mit Logo ② mit Abstand zur Pumpe, von außen vorsichtig auf die Glasscheibe. Achten Sie daraufuf, dass der Magnet nicht gegen die Glasscheibe schlägt!
• Schieber Ben Sie die Magnethaftte auf dem Glas in Richtung der Pumpe, bis beide Magnethaften ①② übereinander liegen.

VerlegendesNetzkabels ( B)

1. Führer Sie das Netzkabel ④ je nach Bedarf, links oder rechts am Pumpenkörper vorbei.
2. Befestigen Sie das Kabel in der entsprechenden Halterung ③.

5. Bedienung

VORSICHT! Sachbeschädigung.

Die Pumpe darf nicht trocken laufen.

Pumpe ein-/ausschalten

1. Stecken Sie den Netzstecker in die Netzsteckdose. Achtung: Die Pumpe lauft(sofort an!
2. Ziehen Sie zum Ausschalten den Netzstecker aus der Netzsteckdose.

Strömumgsrichtung einstellen (C)

1. Drehen Sie die Strömungspumpe über das Kugelgelenk in die gewünschte Strömungsrichtung.
2. Fixieren Sie die Stellung durch Festziehen des Halteringes (5).

Durchfluss regeln

streamON+3500（D)

1. Schieber den Leistungsregler ⑥ nach vorne bzw. nach hinten um den Wasserdurchfluss einzustellen.

streamON+ 6500 / 9500 (E)

1. Drehen Sie den Leistungsregler (7) nach links bzw. nach rechts um den Wasser Durchfluss einzustellen.

6. Wartung

Achtung! Stromschlag!

Ziehen Sie vor Wartungsarbeiten den Netzstecker der Pumpe.

Vorsicht! Sachbeschädigung.

• Verwenden Sie zur Reinigung keine harten Gegenstände oder Reinigungsmittel.
  Die Puppenteile sind nicht spülmaschinenbeständig! Reinigen Sie die Puppenteile nicht in der Spülmaschine.

In den nachstehenden Abschnitten sind Wartungsarbeiten beschreiben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlangert die Lebensdauer und sichert über einen langen Zeitraum die Funktion der Pumpe.

Wir empfehlen je nach Verschmutzungsgrad das Gerät komplett zu zerlegen und zu reinigen. Gehen Sie dazu wie folgt vor:

Pumpe reinigen

1. Ziehen Sie vor Wartungsarbeiten den Netzstecker der Pumpe.
2. Halten Sie die Pumpe mit einer Hand fest.
3. Schieben Sie mit der anderen Hand die Magnethäfte mit Logo auf der Glasscheibe von der Pumpe weg.
4. Entnehmen Sie die Pumpe.

streamON+3500（F)

1. Drücken Sie die beiden Rastnasen gleichzeitig ein undziehen Sie den Pumpenkorb ⑧ aus dem Motorgehause.
2. Ziehen Sie das Pumpenrad ⑩ aus dem Motorgehäuse.
3. Ducken Sie den Leistungsregler ⑥ leicht auseinander undnehmen Sieihn vom Pumpenkorb.
4. Reinigen Sie alle Komponenten unter fließendem Wasser mit einer Bürste. Entfernen Sie Kalkablagerungen mit 10 %iger Zitronensäure entfernen
5. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.

• Achten Sie beim Zusammenbau darauf, dass die Anlaufscheibe ⑨ korrekt im Motorgehäuse eingelegt ist.

streamON+ 6500/9500 (G)

1. Drücken Sie die beiden Rastnasen gleichzeitig ein undziehen Sie den Pumpenkorb ⑧ aus dem Motorgehause.
2. Ziehen Sie den Leistungsregler ⑦ aus dem Motorgehause.
3. Ziehen Sie das Pumpenrad 10 aus dem Motorgehause.
4. Reinigen Sie alle Komponenten unter fließendem Wasser mit einer Bürste. Entfernen Sie Kalkablagerungen mit 10 %iger Zitronensäure entfernen
5. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.

• Achten Sie beim Zusammenbau darauf, dass die Lagerbuchsen (11) korrekt im Pumpenkorb sowie im Motorghäuse eingelegt sind.

7. Beheben von Störungen

Achtung! Stromschlag!

• Ziehen Sie vor dem Beheben von Störungen den Netzstecker der Pumpe.

Störung Mögliche Ursache Abhilfe

Pumpe lauft nicht an	Netzspannung fehlt	Überprüfen Sie die Netzspannung Kontrollieren Sie die Zuleitung
Pumpe ffordert nicht Netzstecker ist nicht eingesteckt		Stecken Sie den Netzstecker in die Netzsteckdose
	Pumpenrad ist blockiert	Reinigen Sie die Pumpe
	Thermischer Schutzschalter ist aktiviert (nur streamON+9500)	1. Ziehen Sie den Netzstecker und setzen Sie die Pumpe abkühlen. 2. Stecken Sie nach ca. 1 Stunde den Netzstecker wieder ein.
Pumpe ffordert ungenügend	Filtergehäuse ist verschmutzt	Reinigen Sie das Filtergehäuse

Bei sonstigen Störungen wenden Sie sichitte an den EHEIM Service.

8. Außerbetriebnahme und Entsorgung

Lagern

1. Nehmen Sie das Gerät aus dem Aquarium.
2. Reinigen Sie das Gerät
3. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft: Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danacharf das Gerät nicht mehr mit dem communalen oder Hausmüll entsorgt werden. Das Gerät wird bei den communalen Sammelstellen bzw. Wertstoffhöfen kosten los entgegenogenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

9. Ersatzteile

SieheSeite176.
