GEBRUIKSAANWIJZING RWEV 16002 METABO

nl Oorspronkelijke gebruiksaanwijzing 18

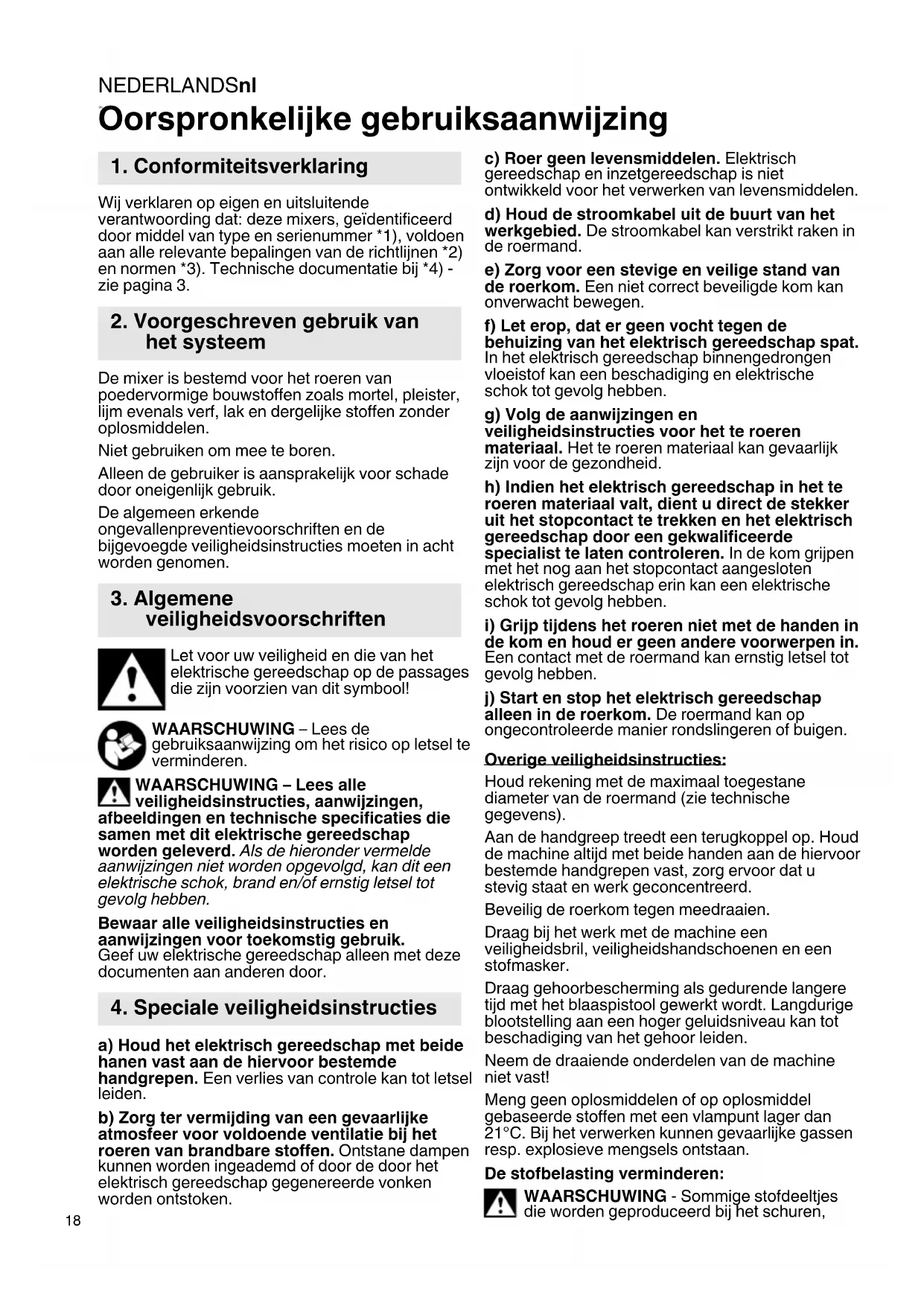

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoordarding dat: deze mixers, geidentificiered door middel van type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Voorgeschreiben gebruik van het systeme

De mixer is bestemd voor het roeren van poedervormige bouwstoffen zoals mortel, pleister, lijm evenals verf, lak en dergelijkke stoffen zonder oplosmiddelen.

Niet gebruiken om mee te boren.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zichen voorzien van dit symbool!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING - Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen nicht worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstrumentes en aanwijzingen voor toekomstig gebruik. Geef uw elektrische gereedschap alleen met deze documenten aan andereen door.

4. Speciale veiligheidsinstructies

a) Houd het elektrisch gereedschap met beiden hanen vast aan de hiervoor bestemde handgrepen. Een verlies van controle kan tot letsel leiden.
b) Zorg ter vermijding van een gevaarlijke atmosefer voor voldoende ventilatie bij het roeren van brandbare stoffen. Ontstane dampen können worden ingeademd of door de door het elektrisch gereedschap gegeneerde vonden worden ontstoken.

c) Roer geen levensmiddelen. Elektrisch gereedschap en inzetgereedschap is nicht ontwikkeld voor het verwerken van levensmiddelen.
d) Houd de stroomkabel uit de buurt van het werkgebied. De stroomkabel kan verstrikt raken in de roermand.
e) Zorg voor een stevige en veilige stand van de roerkom. Een Niet correct beveiligde kom kan onverwacht bewegen.
f) Let erop, dat er geen vocht gegen de behuizing van het elektrisch gereedschap spat. In het elektrisch gereedschap binnengedrongen vloeistof kan een beschadiging en elektrische schok tot gevolg hebben.
g) Volg de aanwijzingen en veiligheidsinstrumenties voor het te roeren materiaal. Het te roeren materiaal kan gevaarlijk zijn voor de gezondheid.
h) Indien het elektrisch gereedschap in het te roeren materiaal valt, dient u direct de stekkeruit het stopcontact te trekken en het elektrisch gereedschap door een gekwalificeerde specialist te latent controleren. In de kom gripen met het nog aan het stopcontact aangesloten elektrisch gereedschap erin kan een elektrische schok tot gevolg hebben.
i) Grijpijdens het roeren Niet met de handen in de kom en houd er geen andere voorwerpen in. Een contact met de roermand kan ernstig letsel tot gevolg hebben.
j) Start en stop het elektrisch gereedschap alleen in de roerkom. De roermand kan op ongecontroleerde manier rondslingeren of buigen.

Overige veiligheidsinstructies:

Houd rekening met de maximaal toegestane diameter van de roermand (zie technische gegevens).

Aan de handgreep treedt een terugkoppel op. Houd de machine altijd met beiden handen aan de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Beveilig de roerkom gegen meedraaien.

Draag bij het werk met de machine een veiligheidsbril, veiligheidshandschoenen en een stofmasker.

Draag gehoorbescherming als gedurende langere tijd met het blaaspistool gewerkt worden. Langdurige bloatstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden.

Neem de draaiende onderdelen van de machine Niet vast!

Meng geen oplosmiddelen of op oplosmiddel gebaseerde stoffen met een vlampunt lager dan 21^ . Bij het verwerken hun gevaarlijke gassen resp. explosieve mengsels ontstaan.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduedd bij het schuren,

zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductive schade tot gevolg hunnen hebben. Enkele voorbeelden van deze chemicalien zich:

• lood van loodhoudende verf,
  -mineralstof van bakstenen, cement en andere metselwerkmaterialen, en
• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de bloootstelling aan deze chemicalien te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschemingsmiddelen zoals stofmaskers die specialzijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoalsCOMMIGHoutsoorten (zoals eiken- of beukenstof),metalen,asbest.Andere bekende ziektes zich bijvoorbeeld allergische reacties,aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).

Verzamel de ontstane deeltjes op deplaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.

Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de afvoerluchtstroom van het blaaspistool Niet op de gebruiker zich of omstanders of op neergeslagen stof te richten,
• een afzuinstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en schoon te honden door te stofzuigen. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Nietuitblazen, uitslaan ofuitborstelen.

4.1 Speciale verilgheidsvoorschriften voor elektrische machines:

Trek de stekker uit het stopcontact voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt.

Voorkom dat de machine onbedoeld worden gestart: Schakel de machine altijd uit wanner de stekker uit het stopcontact worden getrokken of wanner er een stroomonderbreking optreedt.

4.2 Speciale veiligheidsinstrumenties voor accumachines:

Haal de accu-pack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Geen defecte of vervormde accu-packs gebruiken! Accu-packs nicht openen!

Contacten van de accu-packs Niet aanraken of kortsluiten!

Uit defekte li-ion accu-packs kan een Licht zure, brandbare vloeistof lekken!

Wanner er accuvloeistof uit lekt en met de huid in aanraking komt, onmiddelijk onder stromend water afspoelen. Wanner er accuvloeistof in uw ogen terecht kommt, was deze dan uit met schoon water en neem onmiddelijk contact met een arts op voor behandeling!

Bij een defecte machine要去 de accu-pack uit de machine halen.

Op de verzending van li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van li-ion accu-packs要去 u informatatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventuele ook informatatie op bij uw transportbedrijf. Gecertificierde verpakking is bij Metabo verkrijgbaar.

Verstuur accu-packs alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u de accu-pack uit de machine. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

5. Overzicht

Zie pagina 2.

1 Spil
2 Schakelknop voor trapkeuze *
3 Drukschakelaar
4 Schakelaarvergrendeling (en vergrendelknop voor continue inschakeling bij RWEV... en RW 18 LTX...)

5 Stelknop voor de Voorinstelling toerental
6 Handgrepen
7 Toets voor deindicatie van de capacititeit *
8 Capaciteits- en signalindicatie *
9 Accu-pack
10 Knop voor ontgrendeling van de accu-pack *

• afhankelijk van het model / afhankelijk van deuitvoering

6. Ingebruikneming

6.1 Special voor elektrische machines

Vergelijk voor de ingebruikname, of de op het typeplaatje aangegeven spanning met de netspanning overeenkomt.

Schakel.altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30mA voor de machine.

NEDERLANDSnl

6.2 Special voor accumulatorines

Accu-pack

De accu-pack (9) voor gebruik opladen.

Laad de accu-pack bij capaciteitsverlies weeer op.

U vindt de instructies voor het opladen van de accu-pack in de gebruiksaanwijzing van de Metabo-acculader.

Accu-packs hebben een capaciteits- en signaalindicatie (8) (afhankelijk van de uitvoerin

• Druk op knop (7) waarna de laadtoestand worden aangegeven door de LED-lampen.
• Wonneer een led-lampje knippert, is de accu-pack bijna leeg en moet waar worden opgeladen.

Accu-pack verwijdermen,plaatsen

Verwijderen: de knop voor de ontgrendeling van de accu-pack (10) indrukken en de accu-pack (9) eruit trekken.

Plaatsen: de accu-pack (9) erop schuiven tot deze vast klikt.

7. Gebruik

7.1 Gereedschapswisse

Roerstaaf aanbrengen:

Schroef de roerstaaf in de spel (1). Houd de spel (1) met een steeksleutel vast en schroef de roerstaaf met een tweede steeksleutel vast.

Opmerking: schroef indien nodig het meegeleverde verlangstuk ook in.

Gereedschap verwijderen:

Houd de spill (1) met een steeksleutel vast en schroef de roerstaaf er met een tweede steeksleutel af.

7.2 Snelheid kiezen (afhankelijk van de uitrusting)

De gewenste snelheid kiezen door de schakelknop (2) te verdraaien.

Bij een stilstaande motor omschakelen, zo nodig bij uitlopende machine (kort in-/uitschakelen).

I = 1e Snelheid

(Iaag toerental, hoog koppel)

II = 2e Snelheid

(hoog toerental)

7.3 Het max. toerental instellen (afhankelijk van de uitvoering)

Vooraf het maximale toerental met behulp van het stelwiel (5) kiezen en tijdens het gebruik zo nodig veranderen.

Zie pagina 3 voor de toerentaltabel.

7.4 In-/uitschakelen, Toerental wijzi

Houd de machine altijd met beiden handen aan de hiervoort bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Inschakelen, toerental wijzigen: de schakelaarvergrendeling (4) indrukken en ingedrukt houden, dan op de drukschakelaar (3) drukken. De schakelaarvergrendeling (4) loslaten.

Het toerental kan door het indrukken van de drukschakelaar worden veranderd.

Om uit te schakelen de drukschakelaar (3) loslaten.

Continue inschakeling (niet bij RWE 1200):

RWEV 1200-2, RWEV 1600-2, RW 18 LTX BL 120: bij continue inschakeling draait de machine door wonneer hij UIT de hand worden getrokken.

De machine inschakelen en de bij een ingedrukte drukschakelaar (3) de vergrendelknop (4) volledig indrukken en dan de drukschakelaar (3) loslaten. De vergrendelknop (4) loslaten.

Om de machine uit te schakelen de drukschakelaar (3) opniew indrukken en wee loslaten.

8. Reiniging

De roerstaaf na ieder gebruik goed schoonmaken. De machine regelmatig reinigen.

9. Storingen verhelpen

het belast toerental neemt STERK af:

De motortemperatuur is te hoo! Laat de machine onbelast draaien totdat hij is afgekoeld. Gebruik een roermand met een diameter die geschikt is voor de betreffende toepassing. Bij RWEV...: op de laagste snugheid instellen.

het belast toerental neemt IETS af:

De machine worden overbelast. Werk met gereduceerde belasting verder. Gebruik een roermand met een diameter die geschikt is voor de betreffende toepassing. Bij RWEV.... op de laagste能力和 instellen.

De machine draait nicht: Herstartbeveiliging.

De herstartbeveiliging is geactiveerd. Als de stekker in het stopcontact wordt gestoken wonneer het apparaat is ingeschakeld of wonneer de stroom wordt hersteld na een pauze, start het apparaat Niet. De machine uit- en weein schakelen.

9.2 Accumachines:

1 x pieptoon, de machine draait nicht: Herstartbeveiliging.

De herstartbeveiliging is geactiveerd. Wordt de accu-pack in een ingeschakelde machine gestoken, dan start de machine nicht. De machineuit- en weein inschaken.

2 x pieptoon, de machine worden automatischuitgeschakeld:

De machine worden overbelast. Werk met gereduceerde belasting verdier. Bij RW 18 LTX BL 140-2: op de laagste snugheid instellen. Gebruik een roermand met een diameter die geschikt is voor de betreffende toepassing. Als de machine te warm is: onbelast latent draaien tot de machine is afgekoeld.

3 x pieptoon, de machine worden tijdens de continue inschakeling automatischuitgeschakeld (alleen bij RW 18 LTX BL 140-2): SafetyStop.

Om veilig en netjes te werken: snelle uitschakeling bij blokkeren of het verlies van de controle. Houd de machine met beiden handen vast aan deaarvoor bestemde handgrepen, schakel hem UIT en weer in, dan kutu weeer gewoon verdier werken.

10. Toebehoren

Gebruikuitsluitend originele Metabo of CAS (Cordless Alliance System) accu-packs en toebehoren.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Oplaadapparaten: ASC 145, etc.

Accu-packs met verschillende capaciteiten.

Koop alleen accu-packs met een spanning die overeenkomt met uw elektrische gereedschap.

5,5 Ah (LiHD), bestelnr.: 625368000

8,0 Ah (LiHD), bestelnr.: 625369000

10,0 Ah (LiHD), bestelnr.: 625549000 etc.

Zie voor het complete toebehorenprogramma www.metabo.com of de Catalogus.

11. Reparatie

Reparaties aan elektrische gereedschappen
mogen uitsluitend door een erkende elektricien
worden uitgevoerd!

Een defect netsnoer mag alleen worden verrangen door een special, origineel netsnoer van Metabo. Dit is verkrijgbaar via de Metabo Service.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloads.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en recycling van afgedankte gereedschap, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische machines en de vertaling hiervan in de nationale wetgeving moet afgedankt elektrisch gereedschap geschienen te worden ingezameld en op milieuvriendelijk je wijze te worden afoevoerd.

Speciale aanwijzingen voor accurmachines:

Accu-packs mogen nicht bij het huisvuil worden afgevoerd! Lever defecte of afgedankte accu-packs in bij de Metabo-handelaar!

Accu-packs Niet in het water gooien.

Ontlaad eerst de accu-pack in het elektrisch gereedschap alvorens het af te voeren. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

Toelichting op de gegevens van pagina 3.

Wijzigingen en technische verbeteringen voorbehonden.

P1 = nominal ingangsvermogen

P2 = afgegeben vermogen

U = spanning van de accu-pack

n_0 = toerental bij onbelast draaien

n1 = toerental onder belasting

G = gereedschapopname (schroefdraad)

D_R = maximaal toegestane diameter/breedte van de roermand

m = gewicht met dekleinste accu-pack/ gewicht (zonder netsnoer)

Meetgeevens vastgesteld volgens de norm EN 62841.

Toegestane omgevingstemperatuurijdens het gebruik:

-20°C tot 50°C (beperkt vermogen bij temperaturen beneden 0°C). Toegestane omgevingstemperatuur tijdens de opslag: 0°C tot 30°C

Machine van beveiligingsklasse II

wisselstroom

--- Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

A Emissiewaarden

7 Deze waarden makeen een beoordeling van de emissie van het elektrische gereedschap en een vergelijkking van de verschillende elektrische

NEDERLANDSnl

gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lageruitvallen. Neem voor de beordeling werkpauzes enfasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) vastgesteld conform EN 62841:

ah,D =trillingsemissiewaarde Kh,D =onzekerheid (trilling)

Typisch A-gekwaliffeerd geluidsniveau:

LpA =geluidsdrukniveauau

LWA = geluidsvermogensniveauau

K_pA K_WA = onzekerheid

Draag gehoorbescherming!
