BEDIENUNGSANLEITUNG RWEV 16002 METABO

de Originalbetriebsanleitung 4

en Original instructions 9

fr Notice originale 13

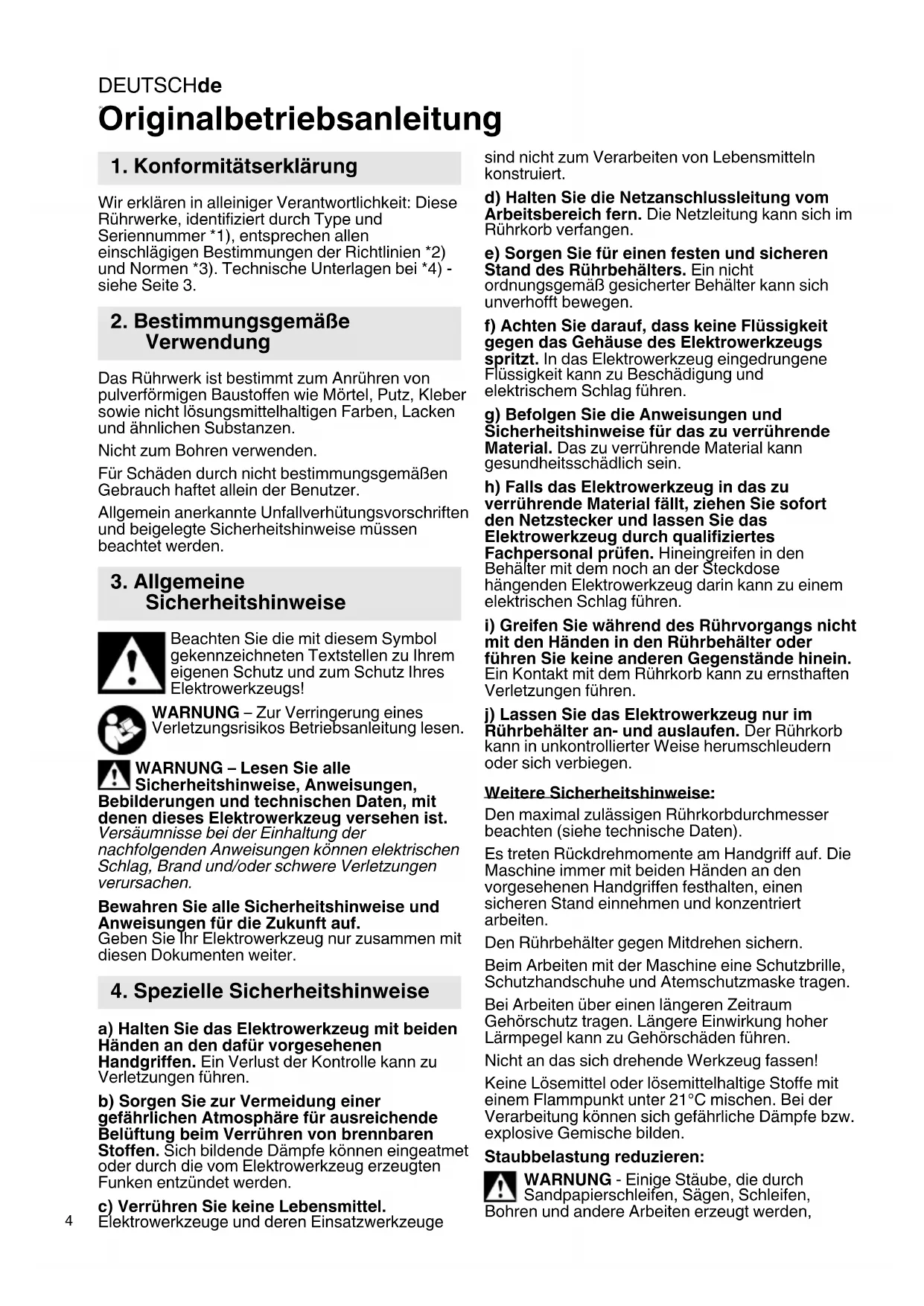

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit: Diese Ruhrwerke, identifiziert durch Type und Seriennummer 1 ), entsprechen allen einschlagigen Bestimmungen der Richtlinien 2 und Normen 3 . Technische Unterlagen bei 4 - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Das Ruhwerk ist bestimmt zum Anrühren von pulverförmigen Baustoffen wie Mörtel, Putz, Kleber sowie nicht Lösungsmittelhaltigen Farben, Lacken und ähnlichen Substanzen.

Nicht zum Bohren verwenden.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit thisem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihrches Elektrowerkzeugs!

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING - Lesen Sie alle Sicherheitshinweise, Anweisungen, Bildierungen und technischen Daten, mit den diesen Elektrowerkzeug verstehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

a) Halten Sie das Elektrowerkzeug mit beiden Handen an den darauf vorgesehenen Handgriffen. Ein Verlust der Kontrolle kann zu Verletzungen führen.
b) Sorgen Sie zur Vermeidung einer gefährlichen Atmosphäre für ausreichende Belüfung beim Verruhren von brennbaren Stoffen. Sich bildende Dämpfe können eingeatmet oder durch die vom Elektrowerkzeug erzeugten Funken entzündet werden.
c) Verruhren Sie keine Lebensmittel.
Elektrowerkzeuge und deren Einsatzwerkzeuge

sind nicht zum Verarbeiten von Lebensmitteln konstruiert.

d) Halten Sie die Netzanschlussleitung vom Arbeitsbereich fern. Die Netzleitung kann sich im Ruhrkorb verfangen.
e) Sorgen Sie für einen festen und sicheren Stand des Ruhrbehalters. Ein nicht ordnungsgemäß gesicherter Behälter kann sich unverhofft bewegen.
f) Achten Sie darauf, dass keine Flüssigkeit gegen das Gehäuse des Elektrowerkzeugs spritzt. In das Elektrowerkzeug eingedrungene Flüssigkeit kann zu Beschädigung und elektrischem Schlag führen.
g) Befolgen Sie die Anweisungen und Sicherheitshinweise für das zu verrührende Material. Das zu verrührende Material kann gesundheitsschädlich sein.
h) Falls das Elektrowerkzeug in das zu verrührende Material fällt,ziehen Sie sofort den Netzstecker und halten Sie das Elektrowerkzeug durch qualifiziertes Fachpersonal prufen. Hineingreifen in den Behalter mit dem noch an der Steckdose hangenden Elektrowerkzeug darin kann zu einem elektrischen Schlag führen.
i) Greifen Sie während des Ruhrvorgangs nicht mit den Händen in den Ruhrbehälter oder führen Sie keine anderen Gegenstände hinein. Ein Kontakt mit dem Ruhrkorb kann zu ernsthaften Verletzungen führen.
j) Lassen Sie das Elektrowerkzeug nur im Ruhrbehälter an- und auslaufen. Der Ruhrkorb kann in unkontrollierter Weise herumschleudern oder sich verbiegen.

Weitere Sicherheitshinweise:

Den maximal zulässigen Ruhrkorburdurchmesser beachten (siehe technische Daten).

Es treten Rückdrehm对象 am Handgriff auf. Die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Den Ruhrbehalter gegen Mitdrehen sichern.

Beim Arbeiten mit der Maschine eine Schutzbrille, Schutzhandschuhe und Atemschutzmaske/TRagen.

Bei Arbeiten über einen längeren Zeitraum Gehorschutz tragen. Längere Einwirkung hoher Larmpegel kann zu Gehorschäden führen.

Nicht an das sich drehende Werkzeug fassen!

Keine Lösemittel oder loseimittelhaltige Stoffe mit einem Flammpunkt unter 21^ mischen. Bei der Verarbeitung konnen sich gefährliche Dampfe bzw. explosive Gemische bilden.

Staubbelastung reduzieren:

WARNING - Einige Stäube, die durch Sandpapierschleifen, Sagen, Schleifen, Bohren und andere Arbeiten erzeugt werden,

enthalten Chemikalien, von denen bereits nakt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind:

• Blei aus bleihaltigem Anstrich,
• mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und
• Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführten. Um ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belufteten Bereich und arbeiten Sie mit zugelassener Schutzausrücktung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden.

Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. eine Holzarten (wie Eichen-oder Buchenstaub), Metalle, Asbest. Weitere betrachte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen.

Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung.
Verringern Sie die Staubbelastung indem Sie:

• die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Höhe befindliche Personen oder auf abgelagerten Staub halten,
• eine Absauganlage und/oder einen Luftreiniger einsetzen,
• den Arbeitsplatz gut lüften und durch Saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
• Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

4.1 Spezielle Sicherheitschinweise für Netzmaschinen:

Stecker aus der Steckdoseziehen, bevor irgendene Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Vermeiden Sie unbeabsichtigtes Anlaufen: Stets Schalter entriegeln, wenn der Stecker aus der Steckdose gezogen wird, oder wenn eine Stromunterbrechung eingetreten ist.

4.2 Spezielle Sicherheitshinweise für Akkumaschinen:

Akkupack aus der Maschine entnehmer bevor irgendene Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Akkupacks vor Nasse schützen!

Akkupacks nicht dem Feuer aussetzen!

Keine defekten oder deformierten Akkupacks verwenden!

Akkupacks nicht offen!

Kontakte der Akkupacks nicht berühren oder kurzschlieben!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelamt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Bei einer defekten Maschine den Akkupack aus der Maschine halten.

Transport von Li-Ion-Akkupacks:

Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.

Versenden Sie Akkupacks nur wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschinenehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

5. Überblick

SieheSeite2.

1 Spindel
2 Schaltknopf für Gangwahl *
3 Schalterdrücker
4 Schaltersperre (und Feststellknopf für Dauereinschaltung bei RWEV... und RW 18 LTX...)
5 Stellrad zur Drehzahlvorwahl
6 Handgriffe
7 Taste der Kapazitätsanzeige
8 Kapazitäts- und Signalanzeige
9 Akkupack *
0 Taste zur Akkupack-Entriegelung *
modellabhängig / ausstattungsabhängig

6. Inbetriebnahme

6.1 Speziell für Netzmaschinen

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.
Schalten sie immer einen Fl-Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor.

DEUTSCHde

6.2 Speziell für Akkumaschinen

Akkupack

Vor der Benutzung den Akkupack (9) aufladen.

Laden Sie den Akkupack bei Leistungsabfall wieder auf.

Anweisungen zum Laden des Akkupacks finden Sie in der Betriebsanleitung des Metabo-Ladegerätes.

Akkupacks haben eine Kapazitäts- und Signalanzeige (8) (ausstattungsabhängig):

• Taste (7) drücken und der Lädezustand wird durch die LED-Leuchten angezeigt.

• Blinke eine LED-Leuche, ist der Akkupack fast leer und muss wieder aufgeladen werden.

Akkupack entnehmen, einsetzen

Entnehmen: Taste zur Akkupack-Entriegelung (10) drücken und Akkupack (9) Herausziehen.

Einsetzen: Akkupack (9) bis zum Einrasten aufschieben.

7. Benutzung

7.1 Werkzeugwechsel

Rührstab anbringen:

Den Ruhrstab in die Spindel (1) schrauben. Spindel (1) mit Maulschlüssel festhalten und Ruhrstab mit zweitem Maulschlüssel festschrauben.

Hinweis: Bei Bedarf das mitgelieferte Verlängerungsstück einschrauben.

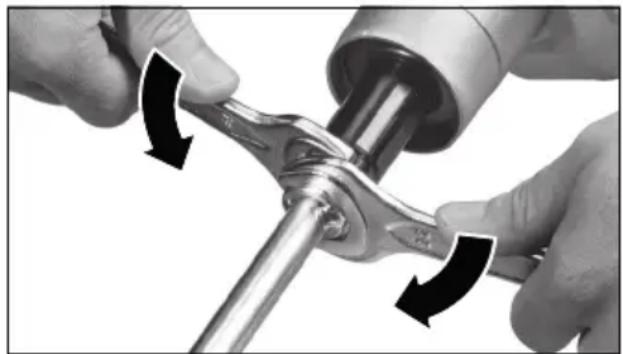

Werkzeug entnehmen:

Spindel (1) mit Maulschlüssel festhalten und Ruhrstab mit zweitem Maulschlüssel abschrauben.

7.2 Gang wahlen (ausstattungsabhängig)

Den gewünschten Gang durch Verdrehen des Schaltknopfes (2) wahren.

Bei stehendem Motor umschalten, ggf. bei auslaufender Maschine (kurz Ein-/Ausschalten).

I = 1 .Gang

(niedrige Drehzahl, hohes Drehmoment)

II = 2 .Gang

(hohe Drehzahl)

7.3 max. Drehzahl einstellen (ausstattungsabhängig

Am Stellrad (5) die maximale Drehzahl vorwahlen und bei Bedarf während des Arbeitsens verändern.

Drehzahltable siehe Seite 3.

7.4 Ein-/Ausschalten,

Drehzahl verändern

Die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Einschalten, Drehzahl verändern:

Schaltersperre (4) drucken und gedrückt halten, dann Schalterdrücker (3) drucken. Schaltersperre (4) loslassen.

Die Drehzahl kann am Schalterdrücker durch Eindrücken verändert werden.

Zum Ausschalten Schalterdrücker (3) loslassen.

Dauereinschaltung (nicht bei RWE 1200):

RWEV 1200-2, RWEV 1600-2, RW 18 LTX BL 120: Bei Dauereinschaltung lauft die

Maschine weiter, wenn sie aus der Hand gerissen wird.

Maschine einschalten und bei gedrücktem Schalterdrücker (3) den Feststellknopf (4) vollständig eindrücken und dann Schalterdrücker (3) loslassen. Feststellknopf (4) loslassen.

Zum Ausschalten Schalterdrücker (3) erneut drücken und dann loslassen.

8. Reinigung

Nach jedem Arbeitenden Ruhrtab reinigen.

Die Maschine regelmäßig reinigen.

9. Störungsbeseitigung

9.1 Netzmaschinen:

Die Lastrehzahl nimmt STARK ab: Überlastschutz.

Die Motortemperatur ist zu hoch! Maschine im Leerlauf laufen setzen, bis die Maschine abgekühlt ist. Einen für die Anwendung geeigneten Ruhrkorb-Durchmesser verwenden. Bei RWEV...: erster Gang einstellen.

Die Lastrehzahl nimmt LEICHT ab: Überlastschutz.

Die Maschine wird überlastet. Arbeiten Sie mit reduzierter Belastung weiter. Einen für die Anwendung geeigneten Ruhrkorb-Durchmesser verwenden. Bei RWEV: erster Gang einstellen.

Die Maschine lauft nicht:

Wiederanlaufschutz.

Der Wiederanlaufschutz hat angesprochen. Wird der Netzstecker bei eingeschalteter Maschine eingesteckt oder ist die Stromversorgung nach einer Unterbrechung wieder hergestellt, lauft die Maschine nicht an. Die Maschine aus- und wieder einschalten.

9.2 Akkumaschinen:

1 x Piepton, die Maschine lauft nicht: Wiederanlaufschutz.

Der Wiederanlaufschutz hat angesprochen. Wir der Akkupack bei eingeschalteter Maschine

eingesteckt, lauft die Maschine nicht an. Die Maschine aus- und wieder einschalten.

2 x Piepton, die Maschine wurde selbstätig abgeschalte:

Uberlastschutz.

Die Maschine wird überlastet. Arbeiten Sie mit reduzierter Belastung weiter. Bei RW 18 LTX BL 140-2: ersten Gang einstellen. Einen für die Anwendung geeigneten Ruhrkorb-Durchmesser verwenden. Wenn die Maschine zu warm ist: im Leerlauf laufen setzen, bis die Maschine abgekühlt ist.

3 x Piepton, die Maschine wurde bei Dauereinschaltung selbsttätig abgeschaltet (Nur bei RW 18 LTX BL 140-2): SafetyStop.

Für sicheres und sauberes Arbeiten: Schnellabschaltung bei Blockieren oder Kontrollverlust. Die Maschine mit beiden Händen an den vorgesehenen Handgriffen festhalten, ausund wieder einschalten, normal weiterarbeiten.

10. Zubehör

Verwenden Sie nur original Metabo- oder CAS-Cordless Alliance System) Akkupacks und Zubehor.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Ladegerä: ASC 145, etc.

Akkupacks verschiedener Kapazitäten. Kaufen Sie nur Akkupacks mit der zu ihrem Elektrowerkzeug passenden Spannung.

5,5 Ah (LiHD), Best.-Nr.: 625368000
8,0 Ah (LiHD), Best.-Nr.: 625369000
10,0 Ah (LiHD), Best.-Nr.: 625549000
etc.

4,0 Ah (Li-Power), Best.-Nr.: 625027000 etc.

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

11. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Eine defekte Netzanschlussleitung darf nur durch eine spezielle, originale Netzanschlussleitung von Metabo ersetzt werden, die über den Metabo Service erhältlich ist.

Mit reparaturbedürftigen Metabo
Elektrowerkzeugen wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

12. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling

ausgedienter Maschinen, Verpackungen und Zubehor.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU

über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht,müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Spezielle Hinweise für Akkumaschinen:

Akkupacks)dürfen nicht mit dem Hausmüll entsorgt werden!Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Handler zusück!

Akkupacks nicht ins Wasser werfen.

Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss sichern (z.B. mit Klebeband isolieren).

13. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

$$ P _ {1} = N e n n a f o n a h m e $$

$$ P _ {2} = \text {A b g a b e l e i s t u n g} $$

$$ U = \text {S p a n n u n g} $$

$$ n _ {0} = \text {L e e r l a u f d r e h z a l l} $$

$$ n _ {1} = \text {L a s t d r e h z a h l} $$

$$ G = \text {W e r k z e u g a u f n a h m e} (\text {G e w i n d e}) $$

$$ D _ {R} = \text {m a x i m a l z u l a s s i g e r D u r c h m e s s e r / B r e i t e} $$

$$ D = \text {S p a n n h a l d u r c h m e s s e r} $$

$$ m = \text {G e w i c h t m i t k l e i n s t e m A k k u p a c k} / \text {G e w i c h t (o h n e N e t z k a b e l)} $$

$$ \text {M e s s w e r t e e r m i t t e l t g e m a \beta E N 6 2 8 4 1 .} $$

Erlaubte Umgebungstemperatur beim Betrieb: -20°C bis 50°C (eingeschrankte Leistung bei Temperaturen unter 0°C). Erlaubte Umgebungs-temperatur bei Lagerung: 0°C bis 30°C

Maschine der Schutzklasse II

Wechselstrom

Gleichstrom

Die angegebenen technischen Daten sind toleranzbehafte (entspruchend den jeweils gultigen Standards).

A Emissionswerte

These Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung hoher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasengeringer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte

DEUTSCHde

Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

a_h,D =Schwingungsemissionswert K_h,D =Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

pA & = Schalldruckpegel LWA & = Schallleistungspegel

K_DA, K_WA = Unsicherheit

Gehorschutz tragen!
