GEBRUIKSAANWIJZING Virtually Invisible 791 series II BOSE

Lees deze gebruikershandleiding zorgvuldig door en bewaar deze voor toekomstig gebruik.

WAARSCHUWINGEN:

• Plaats geen open vlam, zoals een brandende koars, op of bij het product.
• Alle Bose-producten要去en worden gebrukt volgens de plaatselijke en landelijkke voorschriften en industrienormen. Het is de verantwoordelijkkheid van de installmenteur om te zorgen dat de installatione van de luidspeakers en het montagesystem wordt uitgevoerd volgens de toepasselijkke bouwvoorschriften, waaronder de plaatselijke bouwvoorschriften.
• Het op onveilige wijze monteren of ophangen van een zware last kan leiden tot ernstig letsel en schade aan de apparatuur. Het is de verantwoordelijkheid van de installereur om de betrouwbaarheid van de voor de toepassing gezebuekte montagemethode te beoordenelen.

LET OP:

• De luidsprekers zich nicht ontworpen voor installmentie in muren, gemetselde plafonds of verlaagde plafonds en worden waaroor zich aanbevolen.
• Dit product is nicht bedoeld voor gebruik in lustch verwerkende plenumruimtes.
  Zie de behuizing van het product voor veiligheidsmarkeringen.
• Breng geen wijzigingen aan de luidsprekers of de accessoires aan. Wijzigingen door onbevoegden kuren de verligheid, de naleving van voorschriften en de werkking van het systeme in gevaar brengen.
  Zorg dat er geen isolatiematerialiaal rond de luidsprekers zit, conform de installmentie-instructies in deze handleiding.

WAARSCHUWING: Bevat keine onderdelen die een verstikkingsgevaar können vormen. Niet geschikt voor kinderenjonger dan 3aar.

WAARSCHUWING: Dit product bevat magnetisch materiaal. Neem contact op met uw arts als u vragen hebt over de invloed die dit kan—hebben op de werking van uw implanteerbare medische hulpmiddel.

OPMERKING: Dit product moet binnenshuis worden gebruikt. Het is Niet ontworpen de getest voor geebruik buitenshuis, in recreatievoertuigen of op boten.

Belangrijke veiligheidsinstrukties

1. Lees deze instructies door.
2. Bewaar们都 instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat Niet in de buurt van water.
6. Installeer het apparaat volgens de instructies van de fabrikant.
7. Niet installeren in de buurt van warmtebronnen, zoals radiatoren, verwarmingsroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
8. Gebruik uitsluitend aansluitstukken/accessoires die door defabrikant worden gespecifieerd.

Namen van en gehalte aan giftige of gevaarlijke stoffen of elementen
	Giftige of gevaarlijke stoffen en elementen
Naam onderdeel	Lood(Pb)	Kwik(Hg)	Cadmium(Cd)	Zeswaardig chroom(Cr(VI))	Polybroom-bifenyl (PBB)	Polybroomdife-nylether (PBDE)
PCB's	X O	O O	O O
Metalen onderdelen	X O	O O	O O
Plastic onderdelen	O O	O O	O O
Luidsprekers	X O	O O	O O
Kabels	X O	O O	O O
Deze tabel is opgesteld in overeenstemming met de bepalingen van SJ/T 11364. O: Geeft aan dat het gehalte aan deze giftige of gevaarlijke stof in alle homogene materiaalen van dit onderdeel onder de maximaal toegelaten waarden in GB/T 26572 ligt.
X: Geeft aan dat de giftige of gevaarlijke stof in minstens eén van de voor dit onderdeel gebruikte homogene materiaalen boven de maximaal toegelaten waarden in GB/T 26572 ligt

Dit symbol betekent dat het product Niet mag worden weggegoood als huishoudelijk afval enaar een geschikt inamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helptatuurlijke hulphbronnen, de menselijk gezondheid en het milieu te beschemmen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u wont, de afvalverwerkingsservice, of de winkel waar u dit product hebts gekocht.

Bose Corporation verklaart hierbij dat dit product voldoet aan de essentiele vereisten en andere relevante bepalingen van richtlijn 1999/5/EG en alle andere vereisten van de toepasselijkke EU-richtlijnen. De volledige conformiteit'sverklaring kunt u vinden op www.Bose.com/compliance

Vul het volgende in en bewaar deze informatatie voor uw administratie:

Modelnumber:

Serienummer:

Aankoopdatum:

Wij adviseren om het aankoopbewijs bij deze gebruikershandleiding te bewaren.

Fabricatedatum:

Het eerste vet gedrukte cijfer in het serienummer geegt het fabricagejaar aan. "5" is 2005 of 2015.

Inleiding

Over uw Virtually Invisible® 791 series II- of 591-luidsprekers voor inbouw in het plafond 4

Uitpakken 4

Aanbevolen gereedschap 4

Vereisten voor luidsprekerdraden 4

Richtlijnen voorplaatsing 4

Plaatsing in een onvoltooide constructie 4

De luidsprekers installeren

Het gat voor de luidspreker uitzagen 5

De luidsprekerdraad aansluiten 5

De luidspreker installeren 6

Het rooster bevestigen 6

Verzorging en onderhoud

Problemen oplossen 7

Accessoires 7

Klantenservice 7

Beperkte garantie 7

Technische informatie 7

Over uw Virtually Invisible® 791 series II- of 591-luidsprekers voor inbouw in het plafond

De Bose Virtually Invisible 791- of 591-luidsprekers voor inbouw in het plafond bieden supereure prestaties voor het luisterenaar stereomuziek en genieten van een thusbioscoopsystem.

Uitpakken

Pak de doos voorzichtig uit en controller of de volgende onderdelen aanwezig zich:

Virtually Invisible® 791 series II-luidsprekers	Virtually Invisible® 591 luidsprekers
Twee luidsprekers Twee luidsprekers
Twee luidsprekerroosters Twee luidsprekerroosters
Sjabloon Sjabloon

Opmerking: Als een onderdeel van het systeme beschadigd is, mag u dit Niet gebruiken. Neem contact op met uw erkende Bose®-dealer of de Bose-klantenservice. Zie het blad met contactgegevens in de doos.

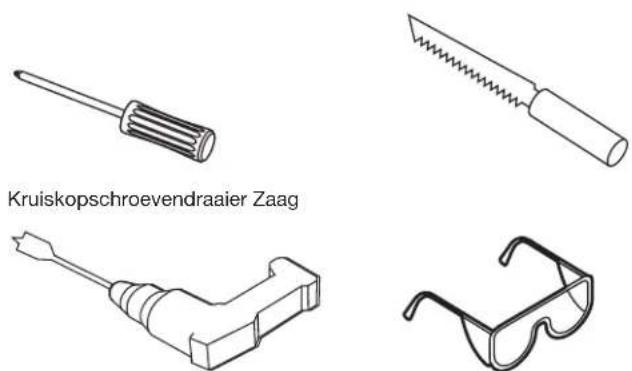

Aanbevolen gereedschap

U kunt het volgende gereedschap gebruiken voor de installmentie:

Boormachine Veiligheidsbril

Vereisten voor luidsprekerdraden

Dikte Maximumlengte
18 AWG (0,82 mm²) 6 m
16 AWG (1,3 mm²) 9 m
14 AWG (2,1 mm²) 15 m
12 AWG (3,3 mm²) 27 m

Zorg voor de installmente dat er voldoende draad uit het plafond kommt om de luidsprekers aan te sluiten.
- Verwijder 13 mm isolatie aan beiden uiteinden van beiden draden.
- Raadpleeg deplaatselijke bouwvoorschriften en gebruikuitsluitend het juiste type draad voor installmentie in het plafond.
- Voor informatatie over het installereren van luidsprekerdraad raadpleegt u een professionele elektricien of audio-/video-installateur.

Richtlijnen voorplaatsing

Voor optimale stereoprestaties installeert u de luidsprekers in posities als te zien is in het onderstaande schema, met minimale afstanden als aangegeven:

Opmerkingen:

• Gebruik een balkzoeker om te zorgen dat het gat voor de luidspreker zich op een afstand van ten minste 12 cm van een balk bevindt.
• Monteer deze luidsprekers uitsluitend in een houtskelet-of vergelijkbare constructie. Bose adviseert om deze luidsprekers uitsluitend te installereren in een houtskelet- of vergelijkbare wandconstructie met staanders op voldoende afstand, zoals in 2x6-constructie.

Plaatsing in een onvoltooide constructie

Als u de luidsprekers wilt installereren in een onvoltooide constructie, koop dan de Bose-'rough in kit'. Zie "Accessoires" op pagina 7.

Het gat voor de luidspreker uitzagen

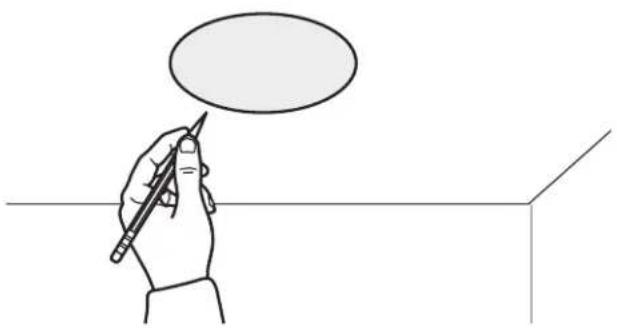

1. Teken de sjabloon af op de plaats van de luidspreker.

WAARSCHUWING: Zaag Niet in oppervlakken waarachter gevaren verborgen zich, zoals elektrische bedrading of water-, gas- of afvoerleidingen. Als u twijfelt of u deze luidspreker kunt monteren, neem dan contact op met een professionele installmenter.

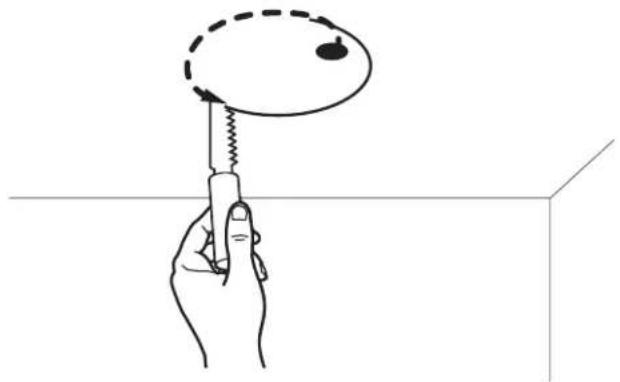

1. Boor een gat binnen het gebied van de sjabloon dat groot genoeg is voor uw zaag.
2. Zaag langs de lui die u hebt afgetekend.

1. Verwijder het uitgezaagde deel.
2. Verwijder oneffenheden of rafelig materiaal rond het gat.

De luidsprekerdraad aansluten

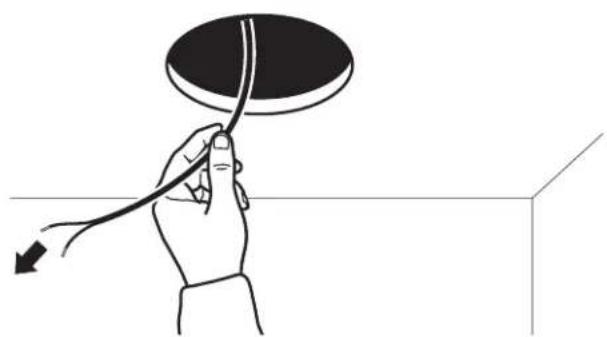

1. Trek minimaal 36 cm van de luidsprekerdraad uit het plafond.

Zorg dat er genoeg draad is om de luidspreker aan te sluiten vanaf de plaats waar u staat.

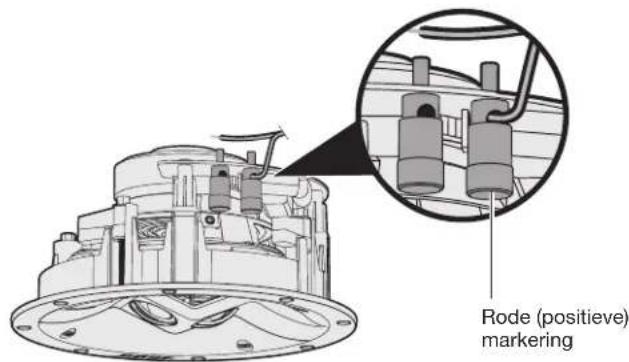

1. Sluit de positieve draad aan op de aansluitklem met een rode marketing op de luidspreker.

Opmerking: De marketing van de aansluitklem bevindt zich aan de boenkant van de aansluitklem.

Virtually Invisible® 591-luidspreker

1. Sluit de negatieve draad aan op de aansluitklem met een Zwarte markings op de luidspreker.

De luidspreker installeren

1. Houd de buitenste randen van de luidspreker vast en breng deze in het gat in.

Opmerking: Druk Niet op de tweekleine drivers aan de voorkant van de luidspreker. Hierdoor kan de luidspreker worden beschadigd.

Virtually Invisible 591-luidspreker

LETOP: Bepaalde soorten isolatie (zoals pleister met paardenhaar, kranten, cellulose of ingespoten materiaal) können ontbrandingsgevaar opleveren. Zorg dat u alle isolatie weghoudt van de luidsprekers.

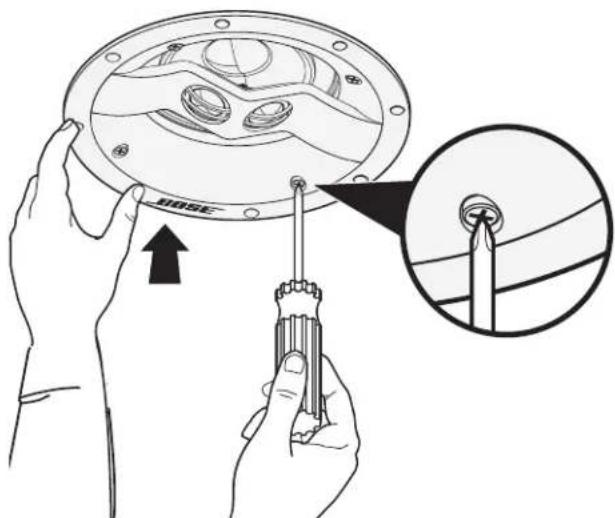

1. Draai alle klemschroeven aan met een kruskopschroevendraier.

Opmerking: Als u een boormachine gebruikt, kies dan de laagste torsie-instelling.

Virtually Invisible 591-luidspreker

Het rooster bevestigen

Het rooster wordt magnetisch aan de rand van de luidspreker bevestigd.

Plaats het rooster op de luidspreker.

Virtually Invisible 591-luidspreker

Het rooster verven

U kunt de luidsprekerroosters verven voordat u deze aan de luidspreker bevestigt. Bose^® is Niet verantwoordelijk voor de kwaliteit van adhesie of afwerking van niet in de fabriek aangebrachte verf.

• Als u verf op basis van latex of olie gebruikt, moet u de verf verdunnen als u een verfspuit gebruikt. Raadpleeg voor richtlijnen de handleiding die is bijgeleverd bij uw verfspuit.
• Wees voorzichtig bij het gebruik van een scherp instrument in de perforaties van het rooster om verf te verwijderen, aangezien dit kan leiden tot schade aan het rooster.

Problemen oplossen

Probleem Wat te doen

Geen geluiduit deluidsprekers	• Controleer of de luidsprekerdraden Niet zijnslosgeraatk van de luidsprekers of de receiver/versterker.• Controleer de instellingen van de receiver/versterker. Raadpleeg de gebruikershandleidingvan de receiver/versterker voor aanwijzingen voorinstellening.• Als er andere stereoluidsprekers worden aangesloten op een tweede set audio-uitgangen op uw receiver/versterker, selecteer dan de juisteinstelling voor luidspreker A of B zodate.Deze overeenkomt met de uitgangen A of B die zijn aangesloten op uw luidsprekers.
Geluid uitt slechts een luidspreker	• Centreer de balansregeling van de receiver/versterker.• Zorg dat de draden van de positieve en negatieve aansluitklemmen op de receiver/versterker elkaar Niet raken.• Koppel de luidsprekerdraad los van het receiver-/versterkerkanaal en sluit deze opnieuw aan op eenander kanaal.• Controleer of de draden van de positieve en negatieve aansluitklemmen elkaar Niet rakenop het punt waar de luidsprekerdraad op de luidspreker is aangesloten.• Koppel de luidsprekerdraad los van de luidspreker en sluit deze opnieuw aan op een andere luidspreker. Als deze luidspreker werkt,要去 uw luidspreker möglichk worden gerepareerd. Zie het blad met contactgegevens in de doos.• Als het probleem met deze stappen Niet worden opgelost, verrang dan de luidsprekerdraad en installeer deze opnieuw.
Zwakke lage/hoge tonen	• Stel de toonbalansinstilling op uw receiver/versterker bij.• Zorg dat er geen sploten zittenussen het luidsprekerframe en het muuroppervlak.• Wissel de draden om die+zijn aangesloten op de positieve en negatieve aansluitklemmen op de receiver/versterker.• Koppel de luidsprekerdraad los van het receiver-/versterkerkanaal en sluit deze opnieuw aan op eenander kanaal.
Storing/ruis van luidspreker	• Zorg dat alle draden in goede staat verkeren, stevig+zijn aangesloten op de luidspreker en receiver/versterker en elkaar Niet rakenussen deaansluitklemmen.• Sluit de muziekbron goed op de receiver/versterker aan.• Zie “Geluid uitt slechts een luidspreker”.

Accessoires

Voor onvoltoide constructies gebruikt u de Bose-rough-in kit'.

De kit bevat onderdelen voor twee luidsprekers en is ontworpen voor installmentie nadat de balken zich geplaatst en voordat wandplaten zijn toegevoegd. Na installmentie houdt de kit ruimte vrij voor elke luidspreker en geeft deze aan waar degaten in de wandplaten要去enkomen.

Voor meer informatie of voor het bestellen van accessoires neemt u contact op met de Bose-klantenservice. Zie het blad met contactgegevens in de doos.

Klantenservice

Voor verdere hulp bij gebruik van het systeme:

• Gaaar owners.Bose.com
• Neem contact op met de Bose-klantenservice. Zie het blad met contactgegevens in de doos.

Beperkte garantie

Voor uw systemem geldt een beperkte garantie. Informatie over de beperkte garantie worden vermeld op de productregistratiekaart in de doos. Zie de kaart voor informatie over hoe u het product registreert. Als u het product nicht registreert, is dit Niet van invloed op uw rechten onder de beperkte garantie.

De bij dit product verstrekte garantie-informatie is nicht van toepassing in Australie en Nieuw-Zeeland. Zie once website op www.Bose.com.au/warranty of www.Bose.co.nz/warranty voor informatatie over de garantie voor Australie en Nieuw-Zeeland.

Technische informatie

Compatibility

Compatible met versterkers of receivers van

10-100 W per kanaal/geschikt voor 4 tot 8 ohm

Virtually Invisible® 791 series II: 50 W IEC voortduren

belastbaarheid; 6 ohm

Virtually Invisible 591: 50 W IEC voortdurende belasthaarheid;

8 ohm

Twee koepeltweeters van 25,4 mm geconfigureerd in een array

Eén woofer van 178 mm met hoge uitslag

Twee koepeltweeters van 19 mm geconfigureerd in een array

Een woofer van 127 mm met hoge uitslag

Afmetingen van de Virtually Invisible® 791 series II:

Diameter: 214mm

Diameter van het rooster: 254 mm

Diameter van het gat in het plafond: 219 mm

Afmetingen van de Virtually Invisible 591:

Diameter: 166 mm

Diameter van het rooster: 206 mm

Benodigde diameter van het gat in het plafond: 170mm

Gewicht

Virtually Invisible® 791 series II: 2,18 kg per stuk

Virtually Invisible 591: 1,45 ~kg per stuk
