Produkttype	Loftindbyggede højttalere
Mærke	Bose
Model	Virtually Invisible 791 series II
Dimensioner (diameter)	214 mm
Dybde i loftet	105,2 mm
Grillens diameter	254 mm
Krævet loftåbningsdiameter	219 mm
Enhedsvægt	2,18 kg
Maksimal effekt (IEC kontinuerlig)	50 W ved 6 Ω
Forstærkerkompatibilitet	10 - 100 W pr. kanal / 4 til 8 Ω
Diskant	2 x 25,4 mm kuppel i array
Bashøjttaler	1 x 178 mm højtydende
Impedans	6 Ω
Installationstype	Indbygget i loft (trækonstruktion eller lignende)
Anbefalet kabeltværsnit	18 AWG (0,82 mm²) op til 6 m, 16 AWG (1,3 mm²) op til 9 m, 14 AWG (2,1 mm²) op til 15 m, 12 AWG (3,3 mm²) op til 27 m
Vedligeholdelse og rengøring	Rengør grillen med en blød, tør klud. Kan males med fortyndet bygningsmaling påført med sprøjtepistol.
Sikkerhed	Må ikke bruges i nærheden af vand eller varme. Bloker ikke ventilationen. Hold små dele væk fra børn under 3 år. Magnetisk produkt.
Reservedele og reparationsmuligheder	Magnetisk grill (kan udskiftes). Rough-in Kit fås som tilbehør. Reparation hos autoriseret Bose-center.
Garanti	Begrænset garanti (se garantibeviset)
Generel information	Kun til indendørs brug. Overholder EU-direktiv 1999/5/EF.

Ofte stillede spørgsmål - Virtually Invisible 791 series II BOSE

Hvad er dimensionerne på Virtually Invisible 791 series II højttaleren?

Højttalerens diameter er 214 mm, med en dybde i loftet på 105,2 mm. Grillen måler 254 mm i diameter, og den krævede loftåbning er 219 mm.

Hvilken forstærker skal bruges med disse højttalere?

Højttalerne er kompatible med forstærkere eller receivere, der leverer en effekt på 10 til 100 W pr. kanal ved en impedans på 4 til 8 ohm.

Hvordan installeres højttalerne i loftet?

Skær en åbning på 219 mm i diameter, tilslut kablerne (rød klemme for positiv, sort for negativ), sæt højttaleren i og stram skruerne. Fastgør derefter den magnetiske grill.

Kan jeg male grillene?

Ja, du kan male grillene med let fortyndet bygningsmaling (latex eller olie) påført med sprøjtepistol. Undgå skarpe genstande for ikke at beskadige dem.

Hvad gør jeg, hvis jeg ikke hører nogen lyd?

Kontrollér kabelforbindelserne til højttalerne og forstærkeren. Sørg for, at forstærkeren er tændt, og at den rigtige kilde er valgt. Se fejlfindingsafsnittet i manualen.

Lyden kommer kun fra den ene højttaler, hvad gør jeg?

Indstil forstærkerens balance til midten. Kontrollér, at ledningerne ikke rører hinanden. Test højttaleren på en anden kanal for at identificere en eventuel fejl.

Hvilken type kabel skal bruges til installationen?

Brug et højttalerkabel med tværsnit 18 AWG til maksimal afstand 6 m, 16 AWG til 9 m, 14 AWG til 15 m eller 12 AWG til 27 m. Afisolér 13 mm.

Kan disse højttalere installeres i et badeværelse?

Nej, produktet må kun bruges indendørs i tørre rum. Det er ikke designet til udendørs brug eller fugtige miljøer.

Hvordan rengøres højttalerne?

Brug en blød, tør klud til at rengøre grillen. Undgå slibende midler. Hvis du maler grillen, følg producentens anvisninger.

Hvor kan jeg få reservedele eller reparation?

Kontakt Bose kundeservice eller en autoriseret forhandler. Tilbehør som Rough-in Kit fås. Se adresselisten i emballagen.

BRUGSANVISNING Virtually Invisible 791 series II BOSE

Læs venligst dette brugervejledning omhyggeligt, og gem den, sá du har adgang til den senere.

ADVARSLER:

• Placer ikke nogen form for øben ild (f.eks. stearinlys) på ellertæt ved apparatet.
• Alle Bose-produkter skal anvendes i overensstemmelse med lokale regler, statslige regler og brancheregler. Det er installatorens ansvar at sikre, at installationen af hjottaleren og monteringssystemet foretages i overensstemmelse med alle relevante regler, herunder regler og forskritter for den lokale bygning.
• Usikker montering af tunge genstande kan medfore alvorlige personskader og tingsskader. Det er installmentorens ansvar at evaluere paliideligheden af enhver monteringsmetode, som bruges til en application.

FORSIGTIG:

• Disse hojtthalere er ikke designet til og anbefales ikke til installationi ægge, i lfter af sten eller i forsønkede lofter.
• Dette produit er/DDke beregnet til at anvende i fordelingsrum, der handterer luft.
• Du kan finden sikkerhedsrelevante maerkater pa Produktets kabinetter.
• Undgå at foretage ændringer af højttalerne eller tilbehoret.
  Uautoriserede ændringer kan sætte sikkerheden, overholdelse af lovbestemmelse samt systemets ydeevne over styr.
• Sorg for at holde alt isoleringsmaterialie vaek fra hojttalerne i overensstemmelsemed installationsinstruktionerne i denen vejledning.

ADVARSEL: Indeholder sma dele, som kan udgore en kvaelningsfare. Egner sigIkke til born under 3 ar.

ADVARSEL: Dette produitdehyde, magnetik materiale. Kontakt din laege, hvis du er tviiv om, hvorvidt dette kan pärke din implanterbare medicinske enhances fungtion.

BEMÄRK: Dette produit skal anvendes inden dore. Det er haverken designet aller testet til udendors brug i fritidskoretojer aller i lysbäde.

Vigtige sikkerhedsinstruktioner

1. Laes disse instruktioner.
2. Gem disse instruktioner.
3. Ret dig after alle advarsler.
4. Folg alle instruktioner.
5. Anvend ikke dette apparat i nærheden af vand.
6. Installer i overensstemmelse med producentens instruktioner.
7. Installer keinprodukt i nærheden af varmekilder som f.eks. radiatorer, varmeovne, komfurer erler andre apparater (herunder forstarkere), der producererer varme.
8. Brug kun tilslutningsudstyr/tilbehør, der er angivet af producenten.

Navne på og indhold af giftige eller farlige stoffer eller elementer
	Giftige eller farlige stoffer og elementer
Delensnavn	Bly(Pb)	Kviksølv(Hg)	Cadmium(Cd)	Hexavalent(CR(VI))	Polybromeretblphenyl (PBB)	Polybromeret diphenylether(PBDE)
PCB'er	X	O O O O	O
Metaldele	X	O O O O	O
Plastikdele	O	O O O O	O
Hojttalere	X	O O O O	O
Kabler	X	O O O O	O
Denne tabel er oprettet i henhold til bestemmelsene i SJ/T 11364.O: Angiver, at dette giftige eller skadelige stof, som vindes i alle de homogenematerialer for dette del, er under grænsekravet i GB/T 26572.
X: Angiver, at dette giftige eller skadelige stof, som vindes i mindst ét af dehomogene materialer, der anwendes til dette del, er over grænsekravet iGB/T 26572

Dette symbol betyder, at produititet ici smides ud som hushholdningsaffald og bør indleveres til en passende indsamlingsordning med henblick pa genanvendelse. Korrekt bortskaffelse og genanvendelse bidrager til at beskyttele naturessourcer, menskets sundhed og miljoet. Hvis du onsker flere oplysninger om bortskaffelse og genanvendelse af dette produkt, kan du kontakte dinCOMMune, dit renovationsselskap ell den butik, hvor du har kobe tete produkt.

Bose Corporation erklær hermed, at dette produit stemmer overens med de vAESentlige krav og andre relevante bestemmelser i direktiv 1999/5/EF og alle andre relevante krav i EU-direktiver. Den fulde overensstammelseserklæring kan findes pa www.Bose.com/compliance

Bedes udfyldt og opbevaret, sa du har det til radighed:

Modelnummer:

Serienummer:

Kobsdato:

Vi anbefaler, at du opbevarer kvitteringen sammen med denen brugervejledning.

Fremstillingsdato:

Det forste understregede ciffer i serienummeret er fremstellingsaret: "5" er 2005 aller 2015.

Indledning

Om dine Virtually Invisible® 791 series II erer 591 loftsindbygede hjojttalere 4

Udpakning 4

Anbefale de varktojer 4

Krav til hojttalerkabel 4

Installation af højttalerne

Skering af hoojttalerhullet 5

Tilslutning af hooitalerkablet 5

Installation af hogeittaleren 6

Montering af fronten 6

Tekniske oplysninger 7

Om dine Virtually Invisible® 791 series II eller 591 loftsindebyggede højttalere

Bose® Virtually Invisible® 791 series II aller 591 loftsindbyggede højttalere leverer en suveræn præstation til et indbygget hjemmebiografmiljo, hvor der ogsa kan lyttes til musik i stereo.

Udpakning

Pak omhyggeligt kassen ud, og kontroller, at følgende dele er med:

Virtually Invisible® 791 series II hjottalere	Virtually Invisible® 591 højttalere
To hjottalere To hjottalere
To hjottalerfronter To hjottalerfronter
Skabelon Skabelon

Bemark: Hvis en del af systemet er beskadiget, ma du..., ikke anvende det. Kontakt din autoriserede Bose- forhandler aller Boses kundeservice. Se adresselisten i kassen.

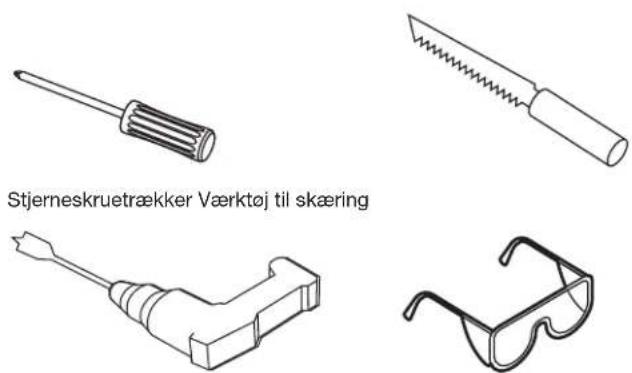

Anbefale de værktøjer

Du farnuligvis brug for folgende varktojer til at afslutte installationen:

Elektrisk boremaskine Sikkerhedsbriller

Krav til højttalerkabel

Tykkelse Maksimuilaengde
0,82 mm²	6 m
1,3 mm²	9 m
2,1 mm²	15 m
3,3 mm²	27 m

Sorg for, at der er nok ledning fra loftet til at forbinde hojttalerne, for du starter installationen.
- Skær 13 mm isolering af i enden pa begge ledninger.
- Kontroller de lokale bygningsregler for at fä oplysninger om den korrekte type kabel, der kræves ved installation i loftet.
- Kontakt en professionnel elektriker aller hyd-/videoinstallator for at fã oplysninger om installation af højttalerkabler.

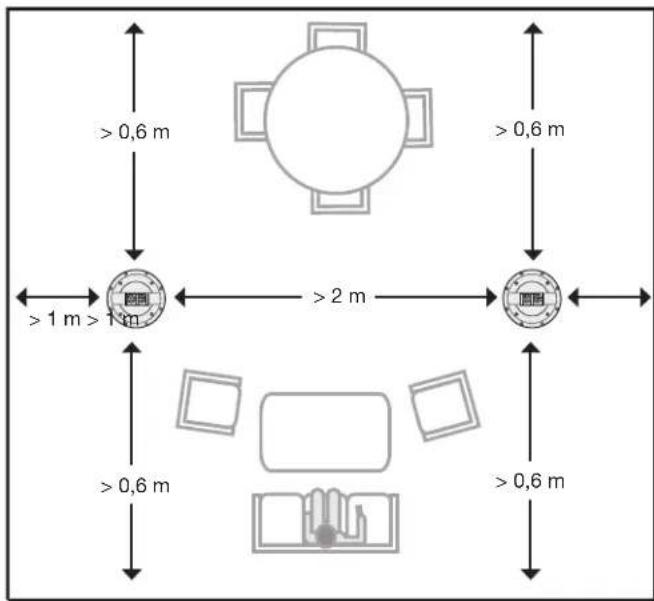

For at fä en optimal ydelse i stereo skal hjttalerne placeres pa steder, der svarer til nedenstaende diagram, og med de foreslåede afstande som minimum:

Bemærkninger:

• Brug en stolpefinder for at sikre, at højttalerhulleter mindest 12 cm væk fra en bjælke.
• Monter kun disse højttalere i trælofter eller lignende konstruktioner. Bose anbefaler, at disse højttalere kun installereres i trælofter eller en lignende konstruktion med tilstrækkelig afstand mellem bjælkerne,aland som de findes i en 2× 6 -konstruktion.

Placering i en ufaerdig konstruktion

Hvis du planægger en installation i en ufaerdig konstruktion, skal du kobe Boses Rough in kit. Se "Tilbehør" pa side 7.

Skæring af højttalerhulle

1. Tegt after skabelonen ved højttalerens placering.

ADVARSEL: Du mä ikke skære i overflader, som har farer skjult bag dem, sāsom elektriske ledninger eller VVS-installationer. Hvis du tvivler på, at du er i stand til at udføre denne installation, kan du kontakte en professionnel montør.

1. Bor et hul inde i skabelonomrade, der er stort nok til din skarevearktoj.
2. Skaer langs den linje, du har tegnet.

1. Fjern den udskarede del.
2. Fjern alt flosset aller groft materiale omkring hullet.

Tilslutning af højttalerktablet

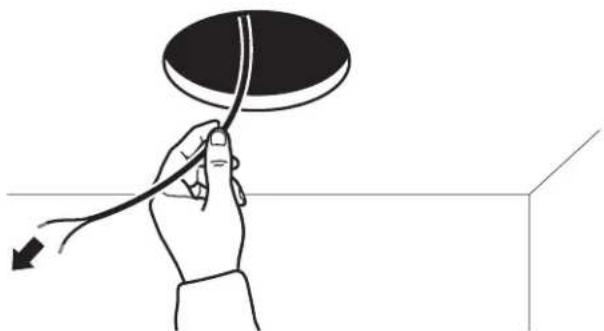

1. Trak mindst 36 cm af hojttalerktablet ud.

Sorg for, at der er nok ledning til at forbinde hjojttaleren derfra, hvor du stared.

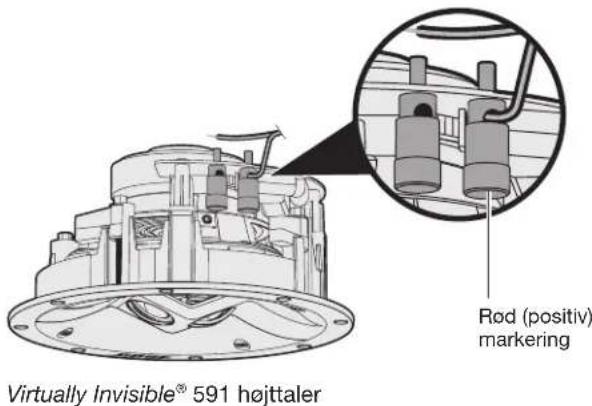

1. Forbind den positive ledning til den rode markeredete terminal pa hjojttaleren.

Bemerk: Terminalens marking findes overst pa terminalen.

1. Forbind den negative ledning til den sort markeredeterminal pa hjoittaleren.

Installation af højttaleren

1. Hold pä de udvendige kanter, og sæt hjttaleren ind i hullet.

Bemark: Sorg for icke at trykke pa de sma drivere, der sidder pa hjoittalerens forside. Dette kan beskadige hojjtaleren.

Virtually Invisible 591 højttaler

FORSIGTIG: Visse typer isoleringsmaterialie (f.eks. visse typer gips, aviser, cellulose erler indblaste materialer) kan udgore en risiko for antaendelse. Sorg for at holde al isolering væk fra hegtalerne.

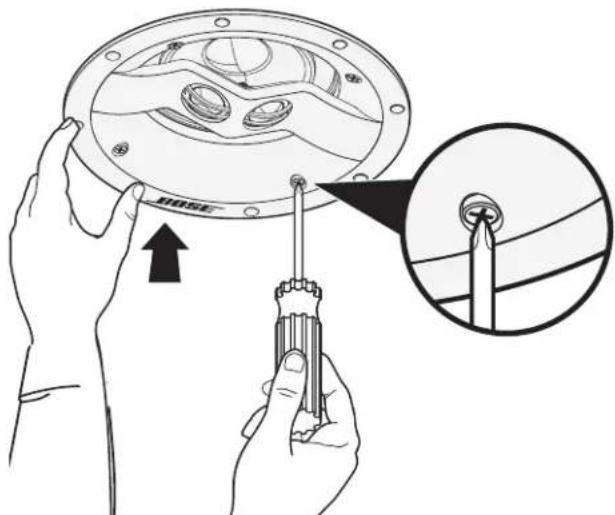

1. Spænd alle klemmeskrueer med en stjerneskruetraekker.

Bemerk: Hvis du bruger en boremaskine, skal du vaelge indstillingen med det laveste moment.

Virtually Invisible 591 højttaler

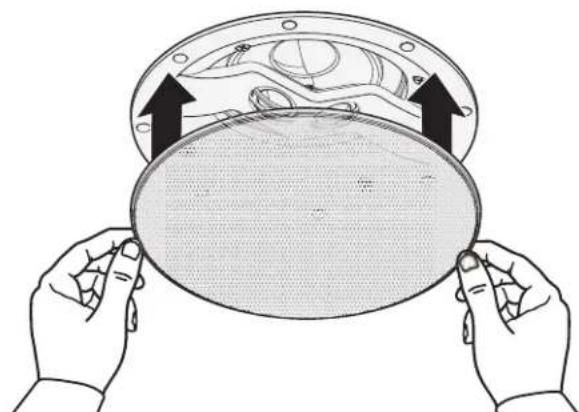

Montering af fronten

Fronten fastsættes magnetisk til kanten på hojttaleren.

Placer fronten pa hojttaleren.

Virtually Invisible 591 hojttaler

Maling af fronten

Du kan male hojttilerfronten, for du fastgorem til hojttaleren. Bose er ici ansvarlig for kvaliteten af vedhaetning ell finish ved brug af maling, der ici er pafort af fabrikken.

• Plast- erer oliebaseret vægmaling skal fortyndes for at kinne bruges med en sprejtepistol. Se den brugervejledning, der følger med din sprejtepistol.
  Vær forsigtig, hvis du bruger et skarpt redskab i frontens perforeringer til at fjerne en klump maling, da dette kan beskadige fronten.

Fejlfinding

Problem Gør	folgende
Ingen lyd fra højttalerne	• Kontroller, at hjʊttalerledningerne ikke er blevet koblet fra hjʊttalerne eller modtageren/ forstaerkeren. • Kontroller modtagerens eller forstaerkerens indstillinger. Se brugervejledningen til modtager/ forstaerker for at fö instruktioner til indstilliger. • Hvis der er tilslutet andere stereohøjttalere til et andet sæt lydudange på forstaerkeren/ modtageren, skal du sorge for at ∀lage den korrekte A- eller B-højttalerindstilling svarende til de A- eller B-udgange, der er tilslutet dine hjʊttalerne.
Kun lyd fra den one højttaler	• Placer modtagerens eller forstaerkerens balanceknap i miderste position. • Sørg for, at ingen ledninger fra de positive og negative terminaler på modtageren/forstaerkeren rør ver noget. • Kobil hjʊttalerkabet fra modtageren eller forstaerkeren, og slut det til anden kanal. • Sørg for, at ingen ledninger fra de positive og negative terminaler på modtageren/forstaerkeren rør ver noget,+när hjʊttalerkabet tilsluttes hjʊttaleren. • Frakobl hjʊttalerkabet fra hjʊttaleren, og slut det til en,anden hjʊttaler. Hvis这部分 hjʊttaler fungere, har din hjʊttaler brug for service. Se adresselisten i kassen. • Udskift og installer hjʊttalerkabetigen, hvis disse trin til fejlfindng ikke lõste problemet.
Bas/diskant er svag	• Tilpas modtagerens/forstaerkerenne tonebalanceindstilling. • Sørg for, at der ikke mellelmrum mellem hjʊttalerens ramme og ∀eɡgen. • Skift kablerne, der er forbundet til de positive og negative terminaler på modtageren/forstaerkeren. • Kobil hjʊttalerkabet fra modtageren eller forstaerkeren, og slut det til anden kanal.
Statisk/stoj fra hjʊttaleren	• Sørg for, at kablerne er i god stand, er fast forbundet til hjʊttaleren og modtageren/ forstaerkeren og ikke rør er hinanden mellem terminalerne. • Tilslut musikkilden til modtageren/forstaerkeren korrekt. • Se "Kun lyd fra den one hjʊttaler".

Tilbehør

Til ufaerdige konstruktioner skal du bruge Bose® Rough-in Kit.

Dette kit indeholder dele til to hjttalere og er designet til at installeres, after at loftsbjaelkerne pa plads, og inden loftspladerne monteres. När kittet er installereret, sorger det for plads til hvr af hjttalerne og angiver, hvor i loftspladerne højttalerhullet skal laves.

Kontakt Boses kundeservice for at fä oplyninger om bestilling af tilbehör. Se adresselisten i kassen.

Kundeservice

Yderligere hjael til at bruge systemet:

• Besøg owners.Bose.com
• Kontakt Bose Kundeservice. Se adresselisten i kassen.

Begrænset garanti

Dit system er omfattet af en begraenset garanti. Detaljerede oplyninger om den begraensede garanti findes pa Produktregisteringskortet, som ligger i kassen. Oplyninger om, hvordan du registrarer, finder du pa kortet. Hvis du undlader at registriere produktet, har det ingen betydning for den begraensede garanti.

Garantioplysningerne til dette produit gælder ikke for Australien og New Zealand. Se vores websted på www.Bose.com.au/warranty eller www.Bose.co.nz/warranty for atrå flere oplysninger om garantien i Australien og New Zealand.

Tekniske oplysninger

Kompatilitet

Kompatable med forstaerkere eller modtagere klassificeret til 10-100W pr. kanal/klassificeret til 4 til 8 ohms

Virtually Invisible® 791 series II: 50W IEC kontinuierlig stromkapacitet; klassificeret til 6 ohm

Virtually Invisible® 591: 50W IEC kontinuierlig stromkapacitet; klassificeret til 8 ohm

En 178 mm bashojttiler med stor vandring

En 127 mm bashojttiler med stor vandring
