Produkttyp	Deckenlautsprecher
Marke	Bose
Modell	Virtually Invisible 791 series II
Abmessungen (Durchmesser)	214 mm
Einbautiefe	105,2 mm
Durchmesser des Gitters	254 mm
Erforderlicher Durchmesser der Deckenöffnung	219 mm
Gewicht	2,18 kg
Dauerbelastbarkeit (IEC)	50 W bei 6 Ω
Verstärkerkompatibilität	10 - 100 W pro Kanal / 4 bis 8 Ω
Hochtöner	2 x 25,4 mm Kalottenanordnung
Tieftöner	1 x 178 mm Hochleistungstieftöner
Impedanz	6 Ω
Installationsart	Deckeneinbau (Holzkonstruktion oder ähnliches)
Empfohlener Kabelquerschnitt	18 AWG (0,82 mm²) bis 6 m, 16 AWG (1,3 mm²) bis 9 m, 14 AWG (2,1 mm²) bis 15 m, 12 AWG (3,3 mm²) bis 27 m
Pflege und Reinigung	Das Gitter mit einem weichen, trockenen Tuch reinigen. Lackierung möglich mit verdünnter Bautenfarbe, die mit einer Spritzpistole aufgetragen wird.
Sicherheit	Nicht in der Nähe von Wasser oder Wärme verwenden. Lüftungsöffnungen nicht blockieren. Kleinteile von Kindern unter 3 Jahren fernhalten. Magnetisches Produkt.
Ersatzteile und Reparierbarkeit	Magnetisches Gitter (austauschbar). Rough-in Kit (Einbauset) optional erhältlich. Reparatur durch ein autorisiertes Bose Service-Center.
Garantie	Eingeschränkte Garantie (siehe Garantiekarte)
Allgemeine Informationen	Nur für den Innenbereich. Konform mit der europäischen Richtlinie 1999/5/EG.

Häufig gestellte Fragen - Virtually Invisible 791 series II BOSE

Welche Abmessungen hat der Lautsprecher Virtually Invisible 791 series II?

Der Durchmesser des Lautsprechers beträgt 214 mm, mit einer Einbautiefe von 105,2 mm. Das Gitter hat einen Durchmesser von 254 mm und die erforderliche Deckenöffnung beträgt 219 mm.

Welchen Verstärker sollte ich für diese Lautsprecher verwenden?

Die Lautsprecher sind kompatibel mit Verstärkern oder Receivern, die eine Leistung von 10 bis 100 W pro Kanal bei einer Impedanz von 4 bis 8 Ohm liefern.

Wie installiere ich die Lautsprecher in der Decke?

Schneiden Sie eine Öffnung mit 219 mm Durchmesser, schließen Sie die Kabel an (rote Klemme für Plus, schwarze für Minus), setzen Sie den Lautsprecher ein und ziehen Sie die Schrauben fest. Befestigen Sie dann das magnetische Gitter.

Kann ich die Gitter lackieren?

Ja, Sie können die Gitter mit leicht verdünnter Bautenfarbe (Latex oder Öl) lackieren, die mit einer Spritzpistole aufgetragen wird. Vermeiden Sie scharfe Gegenstände, um sie nicht zu beschädigen.

Was tun, wenn ich keinen Ton höre?

Überprüfen Sie die Kabelverbindungen zu den Lautsprechern und zum Verstärker. Stellen Sie sicher, dass der Verstärker eingeschaltet und die richtige Quelle ausgewählt ist. Konsultieren Sie den Fehlerbehebungsabschnitt der Anleitung.

Der Ton kommt nur aus einem Lautsprecher, was tun?

Stellen Sie die Balance des Verstärkers auf Mitte. Überprüfen Sie, dass die Drähte sich nicht berühren. Testen Sie den Lautsprecher an einem anderen Kanal, um einen möglichen Defekt zu identifizieren.

Welchen Kabeltyp soll ich für die Installation verwenden?

Verwenden Sie ein Lautsprecherkabel mit Querschnitt 18 AWG für eine maximale Entfernung von 6 m, 16 AWG für 9 m, 14 AWG für 15 m oder 12 AWG für 27 m. Abisolieren Sie die Ummantelung auf 13 mm.

Können diese Lautsprecher im Badezimmer installiert werden?

Nein, das Produkt muss in trockenen Innenräumen verwendet werden. Es ist nicht für den Außeneinsatz oder in feuchten Umgebungen ausgelegt.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um das Gitter zu reinigen. Vermeiden Sie scheuernde Produkte. Wenn Sie das Gitter lackieren, befolgen Sie die Anweisungen des Herstellers.

Wo finde ich Ersatzteile oder einen Reparaturservice?

Kontaktieren Sie den Bose Kundendienst oder einen autorisierten Händler. Zubehör wie das Rough-in Kit ist erhältlich. Konsultieren Sie die Adressliste in der Verpackung.

BEDIENUNGSANLEITUNG Virtually Invisible 791 series II BOSE

Bitte lessen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

WARNING:

• Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.
• Alle Bose-Produkte müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen verwendet werden. Der Monteur ist damit verantwortlich, sicherzustellen, dass die Installation der Laufsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und Bestimmungen.
• Unsichere Befestigung oder ein Aufhängen über Kopf schwerer Lasten kann zu schweren Verletzungen und Sachschädern führen. Der Monteur ist damit verantwortlich, die Zuverlässigkeit der für die Anwendung verwendenten Befestigungsmethoden zu prüfen.

ACHTUNG:

• Diese Laufsprecher sind nicht für die Installation in Mauerwerk, in gemauerten Decken oder in abgehängten Decken gedacht oder empfohlen.
• Dieses Produkt ist nicht für die Verwendung in Luftkammern gedacht.
• Beachten Sie die Sicherheitshinweise auf dem Gehäuse.
• Nehmen Sie keine Veränderungen an den Lautsprechem oder am Zubehor vor. Nicht autorisierte Veränderungen können die Sicherheit, die Erfüllung von Richtlinien und die Systemleistung beeinträchtigten.
• Halten Sie Dammstoffe gemäß der vorliegenden Installationsanleitung von den Lautsprechem fern.

WARNING: Enthält keine Teile, die verschlukt werden können und eine Erstickungsgefahr darstellen. Nicht geeignet für Kinder unter drei Jahren.

WARNING: Dieses Produkt enthalt magnetische Materialien. Wenden Sie sich an Ihr Arzt, wenn Sie wollen möten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann.

HINWEIS: Dieses Produkt ist nicht zum Einsatz im Freien geeignet. Verwenden Sie den Veränderer nur innerhalb von Gebäuden und nicht in Campingfahrzeugen, auf Booten o. ä.

Wichtige Sicherheitshinweise

1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie these Gerät nicht in der Nähe von Wasser.
6. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.
7. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen auf, wie Heizkorpm, Wärmespeichern, Öfen oder anderen Geräten(auch Verstarkern), die Wärme erzeugen.
8. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

Namen und Inhalt der giftingen oder gefährlichen Stoffe oder Elemente
	Gefährliche Stoffe oder Elemente
Name des Teils	Blei(Pb)	Quecksilber(Hg)	Kadmium(Cd)	Sechswertig-ges Chrom(CR(VI))	Polybro-miertes Biphenyl(PBB)	Polybromiertes Diphe-nylether(PBDE)
PCBs	X	O O O O O
Metallteile	X	O O O O O
Kunststoffeile	O	O O O O O
Laufsprecher	X	O O O O O
Kabel	X	O O O O O
These Tabelle wurde in Übereinstimmung mit den Bestimmungen von SJ/T 11364 erstellt.O: Gibt an, dass dieser giftige oder gefährliche Stoff, der in allen homogenen Materialien für diesen Teil enthalten ist, unter den Grenzwerten gemäß GB/T 26572 liegt.
X: Gibt an, dass dieser giftige oder gefährliche Stoff, der in mindestens einem der homogenen Materialien enthalten ist, die für diesen Teil verwendet wurden, über den Grenzwerten gemäß GB/T 26572 liegt.

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling-Tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling这点es Produkte erhalten Sie von ihrer zuständigen Kommune, Ihrem Entsorgungsdiest oder dem Geschäft, in dem Sie这点es Produkt gekauft haben.

Die Bose Corporation erklart hiermit, dass these Product die wesentlichen Anforderungen und andere relevante Bestimmungen der Richtlinie 1999/5/CE und weitere geltende EU-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliance

Bitte füllen Sie Folgendes aus und bewahren Sie es für ihre Unterlagen auf:

Modellnummer

Seriennummer:

Kaufdatum:

Bewahren Sie die Quittung zusammen mit dieser Bedienungsanleitung auf.

Herstellungsdatum:

Die erstefett geschriebene Ziffer in der Seriennummer gibt das Herstellungsjahr an: ^山5^ ist 2005 oder 2015.

VIRTUALLY INVISIBLE ist eine eingetragene Marke der Bose Corporation in den USA und anderen Ländern.

©2017 Bose Corporation. Dieses Dokument darh ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder auf andere Weise verwendet werden.

Einführung

Über die Virtually Invisible® 791 Serie II oder 591 Laufsprecher für den Deckeneinbau 4

Auspaken 4

Empfohlene Werkzeuge 4

Anforderungen der Laufsprecherkabel 4

Aufstellungshinweise 4

Aufstellung in einer nicht fertiggestelltener Konstruktion 4

Installieren der Laufsprecher

Aussagen der Laatsprecheröffnung 5

Anschlieben der Laatsprecherkabel 5

Installieren der Laufsprecher 6

AnbringendesGitters 6

Pflege und Wartung

Fehlerbehebung 7

Zubehor 7

Kundendienst 7

Eingeschränkte Garantie 7

Technische Daten 7

Über die Virtually Invisible® 791 Serie II oder 591 Laufsprecher für den Deckeneinbau

Die Bose® Virtually Invisible® 791 Serie II oder 591 Laufsprecher für den Deckeneinbau liefern hervorragende Leistung für das Anhören von Stereo-Musik und den Heimkinogenuss.

Auspacken

Packen Sie den Karton vorsichtig aus und überprüfen Sie, ob die folgenden Teile enthalten sind:

Virtually Invisible® 791 Serie II Laufsprecher
Virtually Invisible 591 Lautsprecher

Zwei Laatsprecher Zwei Laatspredher

Zwei Laufsprechergitter Zwei Laufsprechergitter

Schablone Schablone

Hinweis: Sollten Teile des Systems beschädigt sein, verwenden Sie sie nicht. Wenden Sie sich an den Bose-Fachhandel oder den Bose-Kundendienst. Ein Blatt mit Kontaktinformationenfinden Sie im Karton.

Empfohlene Werkzeuge

SiebenotigenzumInstallierenevtl.folgendeWerkzeuge:

Kreuzschlitzschraubendreher Schneidwerkzeug

Bohrmaschine Schutzbrille

Anforderungen der Laufsprecherkabel

Querschnitt Maximale Länge
18 AWG (0,82 mm²) 6 m
16 AWG (1,3 mm²) 9 m
14 AWG (2,1 mm²) 15 m
12 AWG (3,3 mm²) 27 m

• Lassen Sie genug Kabel von der Decke herausstehen, um die Laufsprecher vor der Installation zu verkabeln.
• Entfernen Sie 13 mm der Isolierung an jedem Ende beider Kabel.
  -itte sehen Sie in Ihren ortlichen Bauvorschriften und verwenden Sie die richtigen Kabeltypen fur den Deckeneinbau.
• Wenden Sie sich für Informationen zur Installation der Laufsprecherkabel an einen fachkundigen Elektriker oder einen A/V-Monteur.

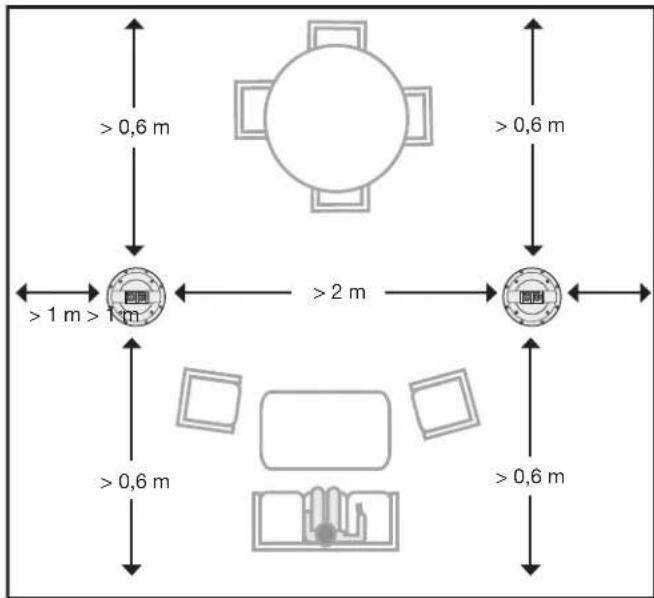

Aufstellungshinweise

Stellen Sie für optimale Stereoleistung die Lautspricher in einer ähnlichen Position wie in der folgenden Abbildung mit mindestens den vorgeschlagenen Abständen auf:

Hinweise:

• Mit einem Balkenfinder können Sie sicherstellen, dass die Laufsprecheröffnung sich mindestens 12 cm von einem Träger entfernst befindet.
• Montieren Sie diese Laufsprecher nur in einem Holzrahen oder in einer ähnlichen Konstruktion. Bose empfeht die Installation dieser Laufsprecher in einem Holzrahen oder einer ähnlichen Konstruktion mit Trägern in angemessenen Abständen, wie bei einer 2 x 6-Konstruktion.

Aufstellung in einer nicht fertiggestelltener Konstruktion

Wenn Sie eine Installation in einer nicht fertiggestelltener Konstruktion planen, sollen den Bose-Einbausatz verwenden. Siehe „Zubehör" auf Seite 7.

Aussagen der Laufsprecheröffnung

1. Zeichnen Sie am vorgesehenen Ort der Laufsprecher eine Linie um die Schablone.

WARNING: Schneiden Sie nicht in Flächen, hinter denen sich elektrische Leitungen, Rohre oder ähnliches befinden. Wenn Sie Bedeken bei der Befestigung der Laufsprecher haben,ziehen Sie einen qualifizierten Fachbetrieb zu Rate.

1. Bohren Sie in den Schablonenbereich ein Loch, das für Ihr Schneidwerkzeug groß genug ist.
2. Schneiden Sie entlang der gezeichneten Linie.

1. Entfernen Sie das ausgeschnittene Teil.
2. Beseitigen Sie gerissene oder raue Materialien rund um die Öffnung.

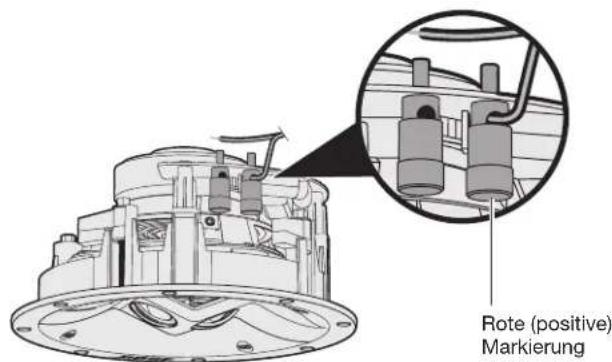

Anschlieben der Laatsprecherkabel

1. Ziehen Sie mind. 36 cm Laufsprecherkabel Heraus.
   Lassen Sie genug Kabel übrig, um den Laufsprecher an ihrer Standort anzuschreiben.

1. Schlieben Sie die positive Ader an die rot markierte Klemme am Laatsprecher an.

Hinweis: Die Klemmenmarkierung befindet sich oben an der Klemme.

Virtually Invisible 591 Lautsprecher

1. Schlieben Sie die negative Ader an die schwarz markierte Klemme am Laatsprecher an.

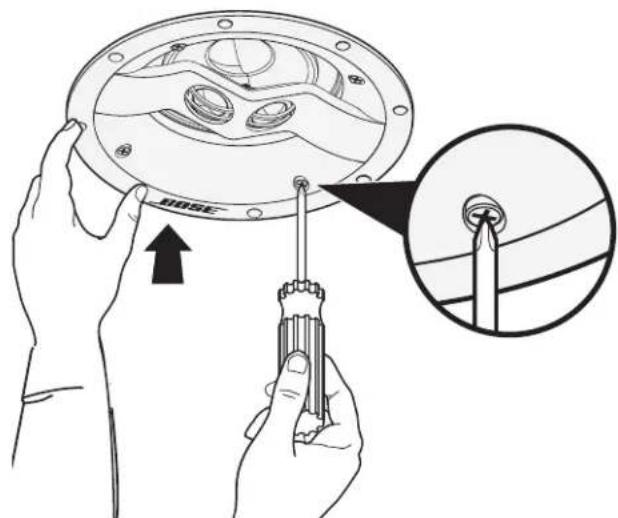

Installieren der Laufsprecher

1. Halten Sie den Laufsprecher an den Außenkanten, während Sieihn in die Öffnung einfahren.

Hinweis: Drücken Sie nicht auf die zwei kleinen Treiber an der Vorderseite des Laufsprechers. Dies konnte den Laufsprecher beschädigen.

Virtually Invisible 591 Lautsprecher

ACHTUNG: Bestimmte Formen der Dammung (wie Zeitungen, Zellulose oder andere eingeblasene Materialien) können eine Brandgefahr darstellen. Halten Sie Dammstoffe von den Laatsprechem fern.

1. Ziehen Sie alle Klemmschrauben mit einem Kreuzschlitzschraubendreher fest.

Hinweis: Wenn Sie einen Akkuschrauber verwenden, stellen Sie die niedrigste Geschwindigkeit ein.

Virtually Invisible 591 Lautsprecher

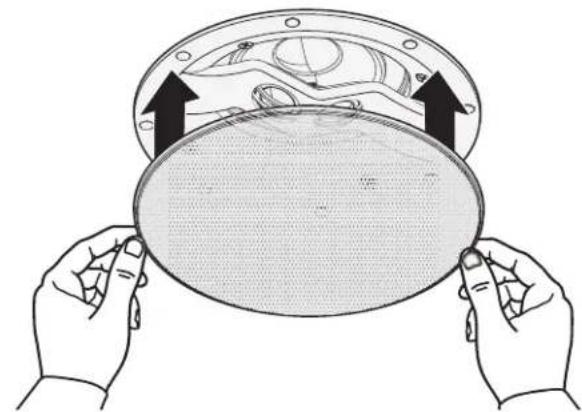

AnbringendesGitters

Das Gitter wird mit Magneten am Rand des Laufsprechers angebracht.

Bringen Sie das Gitter am Laufsprecher an.

Virtually Invisible 591 Lautsprecher

Lackieren des Gitters

Sie konnen die Laufsprechergitter lackieren, bevor Sie sie am Laufsprecher anbringen. Bose^® übernimmt keine Verantwortung für die Haftfähigkeit und Qualität der nachträglich aufgebrachten Farbe.

• Latexfarbe oder Wandfarbe auf Ölbasis muss zum Spruhen mit einer Spritzpistole verdünnt werden. Nahere Informationen finden Sie in der mit ihrer Spritzpistole mitgelieferten Bedienungsanleitung.
• Gehen Sie bei der Verwendung von scharfen oder spitzen Gegenständen vorsichtig vor, um Lackansammlungen in den Gitterlochungen zu entfern. Dies kann das Gitter beschädigen.

Fehlerbehebung

Problem Lösung
Kein Ton an den Laut-sprechern	Stellen Sie safer, dass die Lautspracherkabel nicht von den Lautsprachern oder dem Empfänger/Verträger getrennt werden. Prüfen Sie die Einstellungen an Ihrm Receiver/Verträger. Weitere Informationen zu den Einstellungen finden Sie in der Bedienungsanleitung des Receivers/Verträkers. Wenn weitere Stereolatsprecher an einen zweiten Satz Audioausgänge an Ihrm Receiver/Verträker angeschlossen sind, während die wichtigen A- oder B-Lautspruchereinstellungen für die A- oder B-Ausgänge der Lautspricher.
Kein Ton von einem Laufsprecher	Bringen Sie den Balance-Regler am Receiver bzw. Verträker in die mittlere Stellung. Vergewissem Sie sich, dass sich die Adern an den positiven und negativen Klemmen am Receiver/Verträker nicht berühren. Entfernen Sie das Lautspracherkabel vom Ausgang des Receivers/Verträkers und verbinden Sie es mit einem anderen Kanal. Prüfen Sie, ob sich die Adern an den positiven und negativen Klemmen an der Stelle berühren, an der die Lautzspracherkabel an den Lautspricher angeschlossen sind. Entfernen Sie das Lautspracherkabel vom Lautsprecher und schreiben Sie es an einen anderen Laufsprecher an. Wenn dieser Lautsprecher funktioniert, muss der andere Lautsprecher repariert werden. Ein Blatt mit Kontaktinformationen finden Sie im Karton. Tauschen Sie das Lautzspracherkabel aus und installieren Sie es wieder, wenn diese Fehlerbehebungsschritte das Problem nichtlös.
Schwache Bände oder Höhen	Passen Sie die Tonbalance-Einstellung am Receiver/Verträker an. Vergewissem Sie sich, dass keine Lücken zwischen dem Lautzspracherrahmen und der Wandfläche vorhanden sind. Vertauschen Sie die Adern, die an den positiven und negativen Klemmen am Receiver/Verträker angeschlossen sind. Entfernen Sie das Lautzspracherkabel vom Ausgang des Receivers/Verträkers und verbinden Sie es mit einem anderen Kanal.
Rauschen vom Lautsprecher	Vergewissem Sie sich, dass die Kabel in gutem Zustand sind, dass sie fest an den Lautzprecher und den Receiver/Verträker angeschlossen sind und dass sie sich zwischen Klemmen nicht berühren. Schließen Sie die Musikquelle richtig an den Receiver/Lautspricher an. Siehe „Kein Ton von einem Lautzspricher“.

Zubehör

Verwenden Sie für nicht fertiggestellte Konstruktionen den Bose®-Einbausatz.

Der Bausatz enthalt die Teile für zwei Lautsprecher und ist für die Montage nach Anbringen der Träger und vor Hinzufugen der Gipskartonplatten gedacht. Der Bausatz reserviert einen Platz für jeder Lautsprecher und gibt an, wo die Lautsprecheröffnung in der Gipskartonplatte erfolgen soll.

Wenden Sie sich an ihren Bose-Kundendienst, wenn Sie weitere Informationen wünschen oder Zubehörteile bestellen möchten. Ein Blatt mit Kontaktinformationen finden Sie im Karton.

Kundendienst

Wenn Sie zusätzliche Hilfe bei der Verwendung des Systems benötigen:

• Besuchen Sie owners.Bose.com
• Wenden Sie sich an den Bose-Kundendienst. Ein Blatt mit Kontaktinformationen finden Sie im Karton.

Eingeschränkte Garantie

Für das System gilt eine eingeschränkte Garantie. Einzelheiten zu den Garantiebedingungen finden Sie auf der Produktregistrierungskarte im Karton. Wie Sie sich registrieren, ist auf der Karte beschrieben. Ihr eingeschränkte Garantie ist jedoch unabhängig von der Registriierung gültig.

Die mit thisem Produkt angegebenen Garantieinformationen gelten nicht in Australien und Neuseeland. Nahere Informationen zu unserer Garantie in Australien und Neuseeland finden Sie auf unserer Website unter www.Bose.com.au/warranty oder www.Bose.co.nz/warranty.

Technische Daten

Kompatiabilität

Kompatibel mit Verständern oder Receivern mit 10-100 W pro Kanal/4 bis 8 Ohm

Virtually Invisible® 791 Serie II: 50 W Dauerbelastbarkeit nach IEC an 6 Ohm

Virtually Invisible® 591: 50 W Dauerbelastbarkeit nach IEC an 8 Ohm

Virtually Invisible® 791 Serie II Treiber:

Zwei 1" (25.4 mm) Kalottenhöchtoner als Array konfiguriert
Ein 7" (178 mm) High-Excursion-Woofer

Virtually Invisible 591 Treiber:

Zwei 3 / 4 (19 mm) Kalottenhochtöner als Array konfiguriert
Ein 5'' (127 mm) High-Excursion-Wofer

Virtually Invisible® 791 Serie II Abmessungen

Durchmesser: 214 mm

Tiefe in der Decke: 105,2 mm

Gitterdurchmesser: 254 mm

Durchmesser der Deckenöffnung: 219 mm

Virtually Invisible 591 Abmessungen:

Durchmesser: 166 mm

Tiefein derDecke:96,7mm

Gitterdurchmesser: 206 mm

Erforderlicher Durchmesser der Deckenöffnung: 170 mm
Durchmesser

Gewicht

Virtually Invisible® 791 Serie II: jeweils 2,18 kg

Virtually Invisible 591: jeweils 1,45kg

Virtually Invisible® 791 series II meretei:

Atmero: 214 mm (8,4")

Virtually Invisible ^® 591 meretei:

Atmero: 166 mm (6,5")
