Introduzione

Informazioni sui diffusori a soffitto Virtually Invisible 791 series II o 591 4

Disimballaggio 4

Strumenti consigliati 4

Requisiti cavo adattatore 4

Indicazioni per la collocazione 4

Collocazione in una struttura non finita 4

Installazione dei diffusori

Taglio dell'aperture per il diffusore 5

Collegamento del cavo del diffusore 5

Installatione del diffusore 6

Installation della griglia 6

Manutenzione

Risoluzione dei problemi 7

Accessori 7

Assistenza technique. 7

Garanzia limitata 7

Dati tecnici 7

Informazioni sui diffusori a soffitto Virtually Invisible® 791 series II o 591

I diffusori a soffitto Bose® Virtually Invisible® 791 series II o 591 offrono prestazioni superiori per i sistemi di home cinema e di riproduzione musicale stereo.

Disimballaggio

Aprière con cautela la confecione e verificare che i seguenti componenti siano inclusi:

Diffusori Virtually Invisible® 791 series II	Diffusori Virtually Invisible® 591
Due diffusori Due diffusori
Due griglie per diffusori Due griglie	per diffusori
Dima Dima

Note: Se ilsystema presenta parti danneggiate, nonutilizzato. Contattare il rivenditore autorizzato Bose locale o il centro di assistenza tecnica Bose.Consultare l'elenco dei contatti accluso alla confezione.

Strumenti consigliati

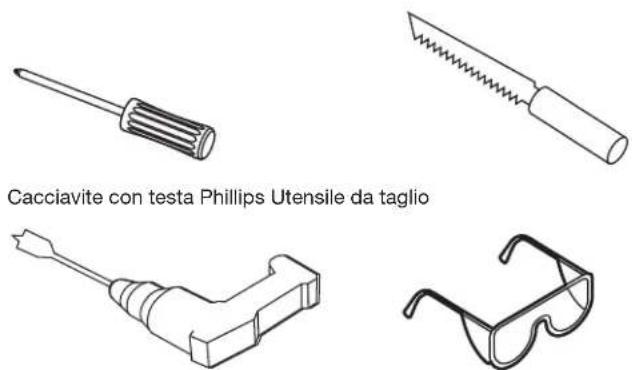

Per portare a termine l'installazione potrebbero essere necessari i seguenti strumenti:

Trapano Occhiali di protezione

Requisiti cavo adattatore

Sezione Lunghezza massima
18 AWG (0,82 mm2) 6 m
16 AWG (1,3 mm2) 9 m
14 AWG (2,1 mm2) 15 m
12 AWG (3,3 mm2) 27 m

• Lasciare scendere dal soffitto una lunghezza di cavo sufficiente per collegare i diffusori prima dell'infallazione.
• Rimuovere circa 13 mm di guaina isolante da entrambi i cavi.
• Consultare le nome edilizie locali eutilizzare solo tipi di cavi idonei per l'installazione a soffitto.
• Per informazioni sull'installazione del cavo dei diffusori, rivolgersi a un elettricista professionista o a un installatore audio/video.

Indicazioni per la collocazione

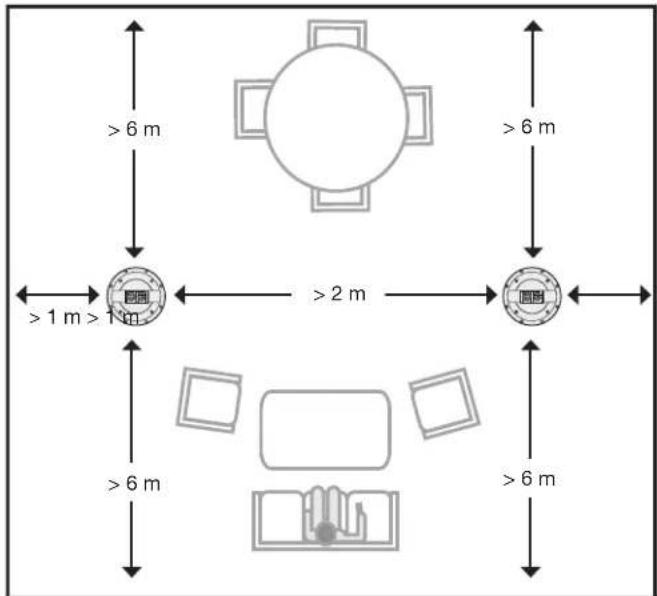

Per prestazioni stereo ottimali, installare i diffusori come illustrato nel diagramma seguente, rispettoando le distance minime suggerite:

Note:

• Usare un cercamontanti per assicurarsi che l'apertura per il diffusore si trovi ad almeno 12 cm dai montanti.
• Montare quosti altoparlanti solo su una cornice di legno o materiale analogo. Bose consiglia di installare quosti diffusori solo su una cornice di legno o materiale analogo con montanti opportunamente distanziati, come in una struttura 2 × 6 .

Collocazione in una struttura non finita

Se si prevede di installare i diffusori in una costruzione non finita, acquistare il kit Bose Rough In. Vedere "Accessori" a pagina 7.

Taglio dell'aperture per il diffusore

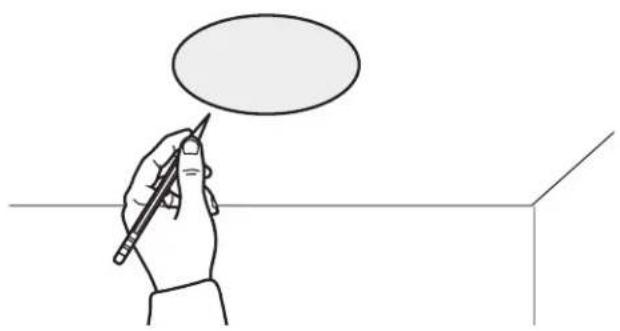

1. Utilizzare la dima per tracciare il modello nella posizione desiderata.

AVVERTENZA: Non praticare fori o tagli su superfici che nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubature. Se si ritiene di non essere in grado di completare l'installazione, rivolgersi a un installmentatore professionista.

1. Praticare un foro all'interno dell'area tracciata sufficientemente grande da consentire l'insertimento dello strumento di taglio.
2. Tagliare lungo la linea tracciata.

1. Rimuovere il ritaglio.
2. Eliminare eventuali sporgenze o irregolarità presenti sul bordo dell'apertura.

Collegamento del cavo del diffusore

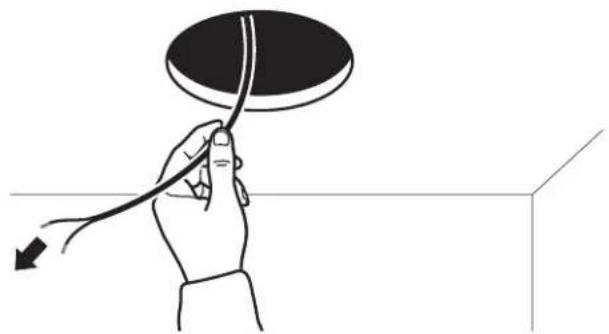

1. Estrarre almeno 36 cm di cavo.

Il cavo delve essere sufficientemente lungo da consentire il collegamento del diffusore alla posizione in cui ci si trovava.

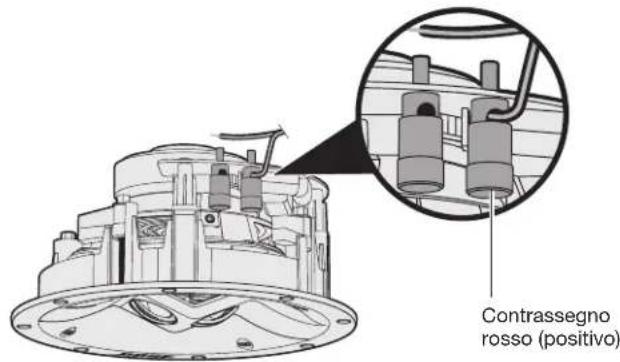

1. Collegare il cavo positivo al terminale del diffusore contrassegnato in rosso.

Nota: I contrassegni si trovano sulla parte alta dei terminali.

Diffusore Virtually Invisible 591

1. Collegare il cavo negativo al terminale del diffusore contrassegnato in nero.

Installazione del diffusore

1. Inserire il diffusore nel foro afferrandolo dai bordi esterni.

Note: Evitare di esercitare pressione sui due piccoli trasduttori presenti nella parte frontale del diffusore, per non rischiare di danneggiare il diffusore.

Diffusore Virtually Invisible 591

ATTENZIONE: Alcuni tipi di materiale isolante (ad esempio intonaci contenti crime di cavallo, giornali, cellulosa e materiali espansi) sono comportare un rischio di combustione. Assicurarsi di mantenere tutto il materiale isolante lontano dai diffusori.

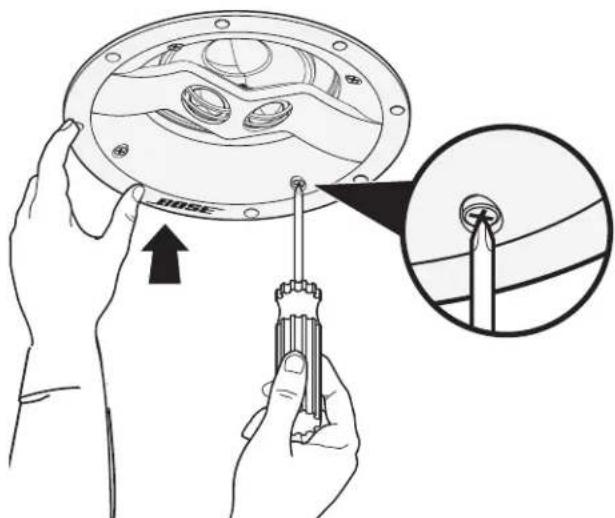

1. Serrare tutte le viti dei morsetti con un cacciavite con testa Phillips.

Note: Se si utilizes un avvitatore elettrico, impostare il valore di coppia minimo.

Diffusore Virtually Invisible 591

Installation della griglia

La griglia si fissa magnificamente al bordo del diffusore.

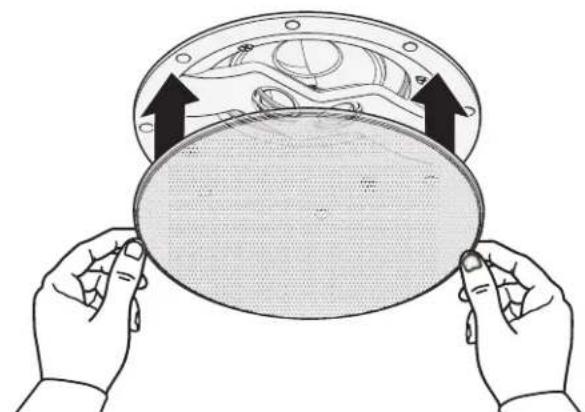

Collocare la griglia sul diffusore.

Diffusore Virtually Invisible 591

Pitturare lagriglia

E possibile pitturare la griglia prima di fissarla al diffusore. Bose non cui quere ritenuta responsabile per la qualita dell'aderenza o della finitura di vernici non applicate in fabbrica.

• La vernice per interni a base di olio o resina deve essere diluita per poter essere usata con una pistola a spruzzo. Consultare leindicazioni di guida riportate nel manuale della pistola a spruzzo.
• Fare attenzione a rimuovere le ostruzioni sui fori della griglia utilizzando un attrezzo appuntito, in quanto esta operazione potrebbe danneggiare la griglia.

Risoluzione dei problemi

Problema Soluzione
Nessun suono dai diffusori	Verificare che i fili dei diffusori non si siano staccati dai diffusori o dal ricevitore/amplificatore. Verificare le impostazioni del ricevitore/amplificatore. Per informazioni relative a tali impostazioni, consultare il manuale utente del ricevitore/amplificatore. Se sono collegati altri diffusori stereo a un secondo gruppo di uscite audio del ricevitore/amplificatore, selezionare la corretta impostazione del diffusore A o B in modo che corrisponda alle uscite A o B collegate ai diffusori.
Suono da un solo diffusore	Disporre il controllo del bilanciamento sul ricevitore/amplificatore in posizione centrale.Assicurarsi che non vi siano contatti tra i cavi dei terminali positivo e negativo del ricevitore/amplificatore.Scollegare il cavo del diffusore dal canale del ricevitore/amplificatore e ricollegarlo a un canale diverso.Assicurarsi che i cavi dei terminali positivo e negativo non entrino in contatto tra loro nel punto in cui il cavo del diffusore si collega al diffusore.Scollegare il cavo dal diffusore e ricollegarlo a un diffusore diverso. Se funziona, significha che il diffusore devesse essere sottoposto a manutenzione.Consultare l'elenco dei contatti accluso alla confezione.Se queste procedure non consentono di risolverve il problema, sostituire e reinstallare il cavo del diffusore.
I bassi o gli alto sono deboli	Regolare l'impostazione dei controlli di tono sul ricevitore/amplificatore.Verificare che non vi siano spazi vuoti tra la cornice del diffusore e la parete.Invertire i cavi collegati ai terminali positivo e negativo del ricevitore/amplificatore.Scollegare il cavo del diffusore dal canale del ricevitore/amplificatore e ricollegarlo a un canale diverso.
Rumori/ scariche staticiche dal diffusore	Assicurarsi che i cavi siano in buone condizioni, correttamente collegati al diffusore e al ricevitore/amplificatore e non si tocchino sui terminali.Collegare correttamente la sorgente audio al ricevitore/amplificatore.Vedere "Suono da un solo diffusore".

Accessorli

In una costruzione non finita,utilizzare il kit Bose® Rough-in.

Il kit contiene parti di due diffusori ed è progettato per l'installazione dopo la posa dei montanti e prima dell'aggiunta dei pannelli di cartongesso. Quando viene installato, il kit consente di indicate lo spazio riservato a agli diffusore e il punto in cui praticare l'apertura per il diffusore nel pannello di cartongesso.

Per ulteriori informazioni o per ordinare gli accessori, contattare l'assistenza tecnica Bose. Consultare I'elenco dei contatti accluso alla confezione.

Assistenza tecnica

Per ulteriori assistenza sull'uso del sistema:

• Visitare il site owners.Bose.com
• Contattare il centro di assistenza tecnica Bose. Consultare l'elenco dei contatti accluso alla confezione.

Garanzia limitata

Ilsysteme ècoperto da una garanzia limitata.I dettagli sulla garanzia limitata sono riportati sulla schedadi registrazione del prodotto inclusa nella confesezione.Peristruzioni su come registrarare la garanzia,consultare la schedla mancata registrazione non incidera in alcun modo sui diritti previsti da la garanzia limitata.

Le informazioni di garanzia fornite con questo prodotto non sono valide in Australia e Nuova Zelanda. Per i dettagli della garanzia in Australia e Nuova Zelanda, consultare il nostro site web all'indirizzo www.Bose.com.au/warranty o www.Bose.co.nz/warranty.

Dati tecnici

Compatibilità

Compatible con amplificatori o ricevitori con potenza nominale da 10 a 100 W per canale/4 - 8 ohm nominali

Virtually Invisible® 791 series II: Potenza supportata 50 W continui (IEC) a 6 ohm nominali

Virtually Invisible® 591: Potenza supportata 50W continui (IEC) a 8 ohm nominali

Trasduttore Virtually Invisible® 791 series II:

Due tweeter a cupola da 25,4 mm configurati in coppià Un woofer da 178 mm ad alta escursione

Trasduttore Virtually Invisible 591:

Due tweetera cupola da 19 mm configurati in coppiia Un woofer da 127 mm ad alta escursione

Penetrazione nel soffitto: 105,2 mm

Diametro griglia: 254 mm

Diametro foro nel soffitto: 219 mm

Dimensioni Virtually Invisible 591

Diametro: 166 mm

Penetrazione nel soffitto: 96,7 mm

Diametro griglia: 206 mm

Diametro foro nel soffitto: 170 mm

Peso

Virtually Invisible 791 series II:2,18 kg ciascuno Virtually Invisible 591:1,45 kg ciascuno
