Merk	Panasonic
Model	EY46A5
Producttype	Draadloos oscillerend multifunctioneel gereedschap
Motorspanning	18 V DC
Oscillatiesnelheid (onbelast)	6000 - 20000 min⁻¹
Oscillatiehoek	3 graden
Lametype	OIS / STARLOCK
Totale lengte	261 mm (zonder batterij)
Gewicht (met batterij)	1,75 kg (batterij EY9L52)
Batterijtype	Oplaadbare lithium-ion 18 V
Compatibele lader	EY0L82
Functies	Snelheidsregelaar (6 standen van 6000 tot 20000 min⁻¹), LED-verlichting, veiligheidsvergrendeling, oververhittingsbeveiliging, indicatie lage batterij, gereedschapsloze bladwissel
Onderhoud en reiniging	Reinig met een droge, schone doek. Gebruik geen water, oplosmiddel of vluchtig product.
Veiligheid	Gebruik alleen door Panasonic aanbevolen accessoires. Niet blootstellen aan vocht of explosieve omgevingen. Gebruik originele Panasonic batterijen.
Reserveonderdelen en repareerbaarheid	Laat repareren door een erkend centrum met identieke reserveonderdelen. De garantie dekt geen slijtage door intensief gebruik.
Algemene informatie	Handleiding beschikbaar in meerdere talen. Recycling van gebruikte batterijen en apparaten volgens Europese richtlijnen.

Veelgestelde vragen - EY46A5 PANASONIC

Hoe wissel ik het zaagblad op de Panasonic EY46A5?

Om het blad te bevestigen, til de ontgrendelingshendel op, verwijder de bevestigingsbout, plaats het blad door het gat met het bolle deel uit te lijnen, draai de bout weer vast en klap de hendel terug. Om te verwijderen, til de hendel op, verwijder de bout en het blad. Zorg ervoor dat de batterij is losgekoppeld voordat u aanpassingen uitvoert.

Hoe installeer en verwijder ik de batterij?

Om te installeren, lijn de markeringen uit en schuif de batterij tot deze vastklikt. Om te verwijderen, druk op de ontgrendelknop en schuif de batterij naar voren.

Waarom start het gereedschap niet?

Controleer of de batterij correct is geplaatst en opgeladen. Als de schakelaar in de ON-stand staat bij het plaatsen van de batterij, wordt de startblokkering geactiveerd. Zet de schakelaar op OFF en vervolgens weer op ON. Als het indicatielampje voor lage batterij knippert, laad de batterij op.

Hoe stel ik de snelheid van het gereedschap in?

Draai aan de frequentie-instelknop (E) om de snelheid aan te passen tussen 6000 en 20000 min⁻¹. Er zijn 6 standen (1 tot 6), de snelheid neemt toe met het cijfer. Stel af op het te bewerken materiaal.

Wat betekenen de indicatielampjes?

Het oververhittingslampje knippert bij oververhitting van de batterij. Het lampje voor lage batterij knippert wanneer de batterij bijna leeg is. Het vergrendelingslampje knippert als de schakelaar in de ON-stand staat bij het plaatsen van de batterij.

Hoe onderhoud ik het gereedschap?

Reinig het apparaat met een droge, schone doek. Gebruik geen water, oplosmiddel of vluchtig product. Als er water binnendringt, droog het dan snel. Verwijder opgehoopte ijzervijlsel. Neem bij problemen contact op met een erkend servicecentrum.

Welke accessoires worden aanbevolen?

Gebruik alleen bladen van het type OIS of STARLOCK. Gebruik voor batterijen en laders de gespecificeerde Panasonic modellen (18 V Li-ion batterijen en lader EY0L82). Gebruik geen niet-aanbevolen accessoires.

Hoe laad ik de batterij op?

Sluit de lader aan op een stopcontact. Plaats de batterij door de markeringen uit te lijnen tot deze klikt. Het laden begint automatisch; het groene lampje knippert en gaat uit aan het einde. Als de batterij warm is, knippert het oranje lampje tot deze is afgekoeld. Laad niet op bij temperaturen onder 0°C of boven 40°C.

Wat te doen bij oververhitting?

Als het oververhittingslampje knippert, stopt het gereedschap. Laat het volledig afkoelen (minstens 30 minuten) voordat u het opnieuw gebruikt. Vermijd langdurig gebruik bij hoge belasting, vooral in de zomer. Het gereedschap start normaal na afkoeling.

Hoe verwijder ik gebruikte batterijen?

Gooi het niet bij het huisvuil. Volgens de richtlijnen 2012/19/EU en 2006/66/EG moet u het inleveren bij een inzamelpunt voor recycling van batterijen en elektronische apparaten. Raadpleeg uw gemeente of verkoper.

GEBRUIKSAANWIJZING EY46A5 PANASONIC

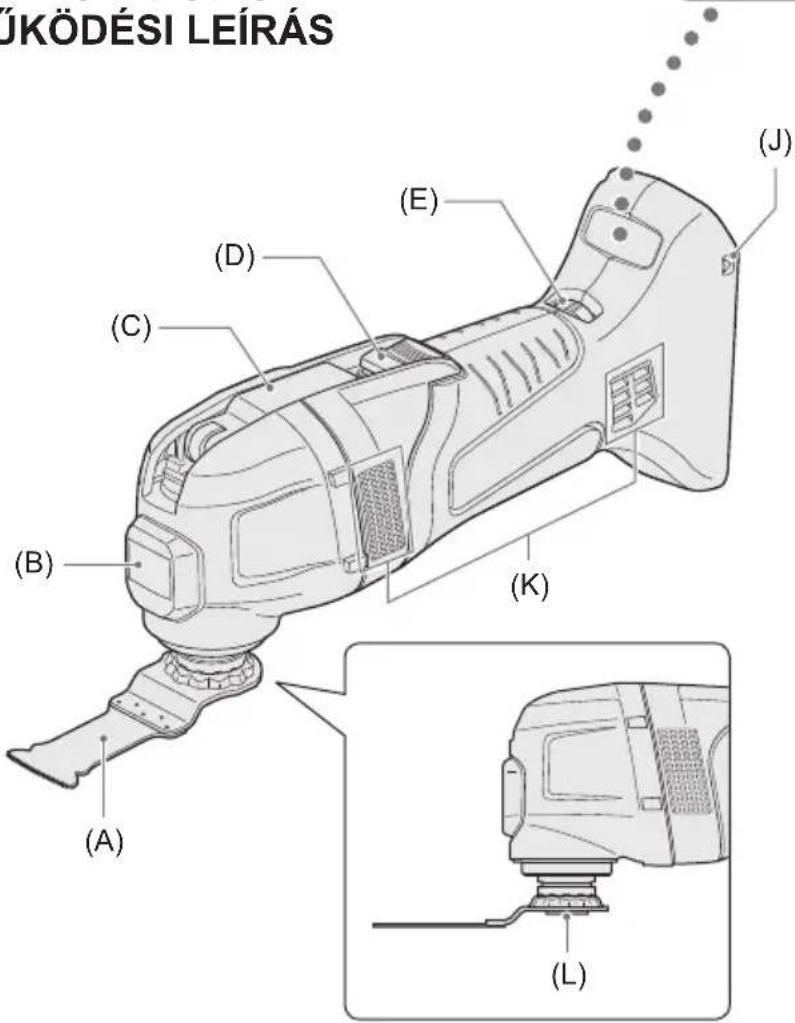

FUNCTIONELE BESCHRIJVING

(A)	Blade Blatt Lame de scie Lama Zaagblad Cuchilla Blad Klinga Blad Terä Bicak Ostrze Čepel Penge	(B)	LED light LED-Leuche Lumière DEL Luce LED LED-lampje Luz indicadora LED-lys LED-ljus LED-lys LED-valo LED İsşi Lampka LED LED osvétleni LED-lámpa
(C)	Blade release lever Blattlösehebel Levier de dégagement de la lame de scie Leva di rilascio della lama Zaagbladvegrendeling Palanca de liberación de la cucilla Bladets udløserhändtag Klingans frigöringsspak Bladets utløserarm Terän vapautusvipu Bicak çikartma kolu Džwignia zwalnjaća ostrze Uvolhovaci páčka Čepele Pengekioldó kar	(D)	Power switch Netzschalter Interrupteur d'alimentation Interruttore di accensione Hoofdschakelaar Interruptor de alimentación Afbryder Strömbrytere Strømbryter Käytökytkin Açma/Kapama Düğmesi Przycisk zasilania Spinač napájení Hálózati kapcsoló
(E)	Frequency adjustment dial Frequenzeinstellrad Molette de réglage de fréquence Manopola di regolazione frequenza Draaiknop voor de freqentie Dial de ajuste de la Frequencia Frekvensjusteringshul Frekvensjusteringsratt Frekvensjusteringsskive Kierrostaajuuden säätövalitsin Frekans ayarlama kadranı Pokretto regulaçõesczęstotliwość Volici kotouč frevence Frekvencia beállító tárcsa	(F)	Display panel Anzeigefeld Ecran d'affichage Display Displaypaneel Panel de exhibición Displaypanel Display Displaypanel Näytöpaneeli Gösterge paneli Panel wyświetlacza Panel displeje Kijelzöpanel

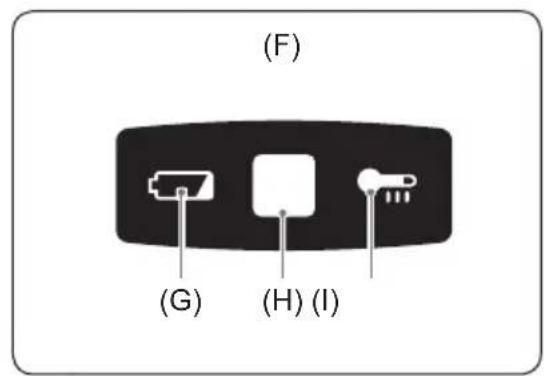

(G)	Low battery warning lamp Akku-Schwach-Warnlampe Témoin d'ajretissement de batterie faible Spia di avermentezione batteria scarica Waarschuingslampe je laag accuvermogen Lámpara de advertencia de batería baja Adverselslampe for lav't Batteriniveau Varningslampe für lågt batteri Varsellampe for lav't batteri Akun alhaisen varaustilan varoitusvalo Düşuk pil uyari lambasi Lampka ostrzegawca niskiego poziomu naładowania akumulatora Kontrolka vybití akumulatoru Üzemi tõltöttseg figyelmeztete lámpa	(H)	On lock warning lamp Einschalsicherungsleuchtte Témoin d'ajretissement à verrou activé Spia avermente blcco utensile Waarschuingslampe inschakelvergrendeling Luz de advertencia de bloqueo Laseadverselslampe Varningslamp für pâslagningssäkring Varsellampe for innkoblingsikring Turvalukituksen merkkivalo Kilit uyari lambasi Lampka ostrzegawca blokady Kontrolka blokoványi Be zár figyelmeztete lámpa
(I)	Overheat warning lamp (battery) Überhitzungs-Warnlampe (Akku) Témoin d'ajretissement de surchauffe (battery) Spia avverenza surriscaldamento (battery) Oververhitting-waarschuwingslampje (accu) Luz de advertencia de sobrecalentamento (bateria) Adverselslamp for overhetting (battery) Varningslamp für overhetting (battery) Varsellampe for overphetting (battery) Ylikuumenemisen varoituslamppu (akku) Aşiri lsinma uyari lambasi (batarya) Lampka ostrzegawcza przyegrzania (akumulator) Kontrolka prěhrátí (akumulátoru) Túlmegedés figyelmeztető lámpa (akkumulátor)	(J)	Alignment mark Ausrichtmarkierung Marque d'alignement Marcatura di allineamento Uitlijntekens Marca de alineación Flugtemærke Anpassningsmärken Innrettingsmerke Sovitusmerkki Hizalama İsaretli Znacznik Rovnaci značky Pozíciojelölések
(K)	Vent hole Entlüftungsöffnung Trou d'aération Foro di sfiato Ventilatiegat Orificio de ventilación Ventilationshul Ventilhål Ventilasjonsåpning Tuuletusaukko Havalandirma deliigi Otwör wentylacyjny Větrací otvor Szellózőfurat	(L)	Fixing bolt Befestigungsschraube Boulon de fixation Bullone di fissaggio Bevestigingsbout Perno de fijación Fastgårelsesbolt Fixeringsbult Festebolt Kiinnityspulitti Sabitleme cívatasi Śruba mocujęca Upevnací šroub Rögzító csavar

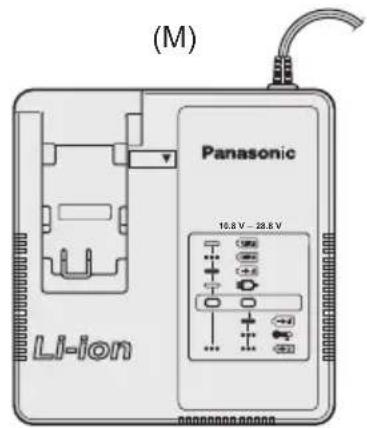

(M)	Battery charger Ladegerät Chargeur de batterie Caricabatterie Acculader Cargador de batería Batterioplader Batteriladdare Batterilader Akkulaturi Pil Şarj cihazi Ładowarka Nabiječky akumulátorù Akkumulátortöltő	(N)	Battery pack cover Akkuabdeckung Couvercle de la batterie autonome Coperchio batterie Accudeksel Cubierta de la batería Akkuaufdækning Batterilock Batteripakkedeksel Akun liitinsuoja Pil takimi kapaşi Pokrywa akumulatora Kryt akumulátoru Akkumulátotregység fedele

Afbeeldingen

Fig. 1

Fig. 3

Fig. 5

Fig. 7

Fig. 9

Fig. 10

Fig. 11

Originele gebruiksaanwijzing: Engels. Vertaling van de originele gebruiksaanwijzing: andere talen.

Lees het boekje met „veiligheidsinstructies" en het volgende voor gebruik.

Bewaar alle waarschuwingen en instructies voor toekomstige naslag.

1) Gebruik dit apparaat niet in een explosieve omgeving, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. 2) Stel dit apparaat niet bloot aan regen of nattigheid.

Water dat dit apparaat binnendringt verhoogt het risico op elektrische schokken.

3) Ken uw grenzen. Behoud altijd een veilige lichaamshouding en balans.

Dit zorgt voor een betere controle van dit apparaat in onverwachte situaties.

4) Laat uw apparaat nakijken door een gekwalificeerde reparateur die alleen identieke vervangende onderdelen gebruikt.

Dit zorgt ervoor dat de veiligheid van dit apparaat wordt gehandhaafd.

Symbool	Betekenis
V	Volt
---	Gelijkstroom
n0	Onbelast
... min-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaanwijzing te lezen en ter kennis te nemen.
	Alleen voor gebruik binnenshuis.

II. AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1) Houd het elektrische gereedschap alleen vast bij geïsoleerde grijpvlakken bij het uitvoeren van werk waarbij het snijgereedschap mogelijk in aanraking kan komen met verborgen bedrading. Contact met een "actieve" draad zal ook blootgestelde metalen delen van het elektrische gereedschap "actief" maken en kan de gebruiker een elektrische schok geven. 2) Gebruik geen accessoires die niet specifiek ontworpen en aanbevolen zijn door de fabrikant van het gereedschap. Enkel het feit dat het accessoire aan uw elektrisch gereedschap bevestigd kan worden betekent niet dat dit veilig gebruikt kan worden. 3) Accessoires die niet goed op het elektrische gereedschap passen zullen uit balans raken, overmatig trillen en kunnen leiden tot verlies van controle over het gereedschap. 4) Gebruik geen beschadigde accessoires. 5) Draag beschermende uitrusting. Gebruik afhankelijk van de toepassing gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag al naar gelang de omstandigheden een stofmasker, gehoorbescherming, handschoenen en een werkschort dat slijpsel of kleine materiaaldeeltjes kan tegenhouden. De oogbescherming moet rondvliegende deeltjes die door diverse werkzaamheden worden geproduceerd tegenhouden.

Het stofmasker of respirator moet deeltjes die door uw werkzaamheden geproduceerd worden kunnen filteren. Langdurige blootstelling aan geluid met hoge intensiteit kan tot gehoorverlies leiden.

6) Houd omstanders op veilige afstand van de werkplek. Alle personen die de werkplek betreden moeten veiligheidsuitrusting dragen. Materiaalfragmenten of een defect geraakt accessoire kunnen wegspringen en letsel veroorzaken buiten de onmiddellijke omgeving van de werkplek. 7) Laat het elektrisch gereedschap niet draaien wanneer u dit naast u draagt. Wanneer het draaiende accessoire per ongeluk in contact komt met uw kleding kan dit erin verstrikt raken en kan het accessoire in uw lichaam worden getrokken. 8) Gebruik het elektrisch gereedschap niet in de buurt van brandbare materialen. Deze materialen kunnen door vonken tot ontbranding komen. 9) Gebruik geen accessoires waarvoor een vloeibaar koelmiddel vereist is. Gebruik van water of overig vloeibaar koelmiddel kan elektrocutie of schok tot gevolg hebben.

WAARSCHUWING voor oplader en accu

• Gebruik geen andere accu's dan de Panasonic-accu's die zijn ontworpen voor gebruik met dit apparaat.
• Panasonic kan niet aansprakelijk worden gesteld voor beschadigingen of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Accu's niet verbranden of aan extreme hitte blootstellen.
• Accu's niet doorboren met voorwerpen als spijkers, niet blootstellen aan harde schokken, niet demonteren en niet wijzigen.
• Laat geen metalen voorwerpen in contact komen met de aansluitingen van de accu.
• De accu niet opbergen of vervoeren in dezelfde verpakking als spijkers of vergelijkbare metalen voorwerpen.
• De accu niet opladen bij grote hitte, zoals naast een vuur of in direct zonlicht. De accu kan hierdoor oververhit raken, in brand vliegen of exploderen.
• Gebruik uitsluitend de bijbehorende lader voor het opladen van de accu. De accu kan anders gaan lekken, oververhit raken of exploderen.
• Bevestig altijd het accudeksel nadat u de accu van dit product of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwikkeling, ontbranding of barsten van de accu.
• Wanneer u een abnormale situatie vaststelt, moet u meteen met het gebruik van het toestel stoppen en contact opnemen met de winkel waar u het toestel heeft gekocht.
• Gebruik de Li-ion-accu niet bij een temperatuur lager dan 0°C of hoger dan 40°C. Dit kan leiden tot storingen in het hoofdapparaat. Laat de accu langer dan een uur op kamertemperatuur om de temperatuur ervan aan te passen. Berg het gereedschap en de accu niet op een plaats op waar de temperatuur tot boven 50°C kan oplopen (bijvoorbeeld in een metalen schuur of in een auto die in de zon geparkeerd staat). Dit kan de levensduur van de accu nadelig beïnvloeden.

III. MONTAGE

OPGELET

• Verwijder de accu uit het gereedschap tijdens het bevestigen of verwijderen van een zaagblad.

Zaagblad bevestigen

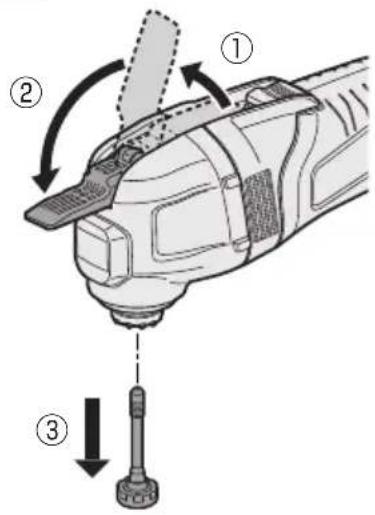

1. Trek de vergrendeling van het zaagblad omhoog en neem de bevestigingsbout uit. [Fig.1]

Zorg dat de vergrendeling van het zaagblad zich voor het gereedschap bevindt en parallel is aan het gereedschap.

① Trek de vergrendeling van het zaagblad omhoog. ② Omdat de handelingen vanaf hier kracht kosten, dient u de vergrendeling van het zaagblad stevig maar beneden te drukken totdat deze parallel is aan het gereedschap. ③ Verwijder de bevestigingsbout.

OPMERKING:

• Als het lastig is om de bevestigingsbout uit te nemen, pak hem dan goed vast en beweeg hem van links naar rechts.
• Met het bevestigingsdeel van het zaagblad omhoog gericht, steekt u het zaagblad en de bevestigingsbout op volgorde in het bevestigingsdeel van het zaagblad. [Fig.2]
• Lijn het gat van het zaagblad uit met het bolle deel van het bevestigingsdeel van het zaagblad en bevestig hem.
• Steek de bevestigingsbout stevig helemaal in.
• Zet het zaagblad vast door de vergrendeling ervan naar de kant van de schakelaar te duwen. [Fig.3] Zet de vergrendeling stevig terug in de oorspronkelijke positie. Controleer of het zaagblad goed vast zit.

OPGELET

• Pas op dat uw vingers niet bekneld raken.

Zaagblad verwijderen

1. Trek de vergrendeling van het zaagblad omhoog. [Fig.1①②]
2. Verwijder de bevestigingsbout en het zaagblad in deze volgorde. [Fig.1 ③]

OPGELET

• Raak het zaagblad niet onmiddellijk na gebruik aan. Dit kan heet zijn en uw huid branden.
• Pak de bevestigingsbout vast en beweeg hem heen en weer.

Als hij nog steeds niet loskomt, steek dan een platte schroevendraaier tussen de bevestigingsbout en het bevestigingsdeel van het zaagblad en wrik hem eruit.

Bevestigen en verwijderen van de accu

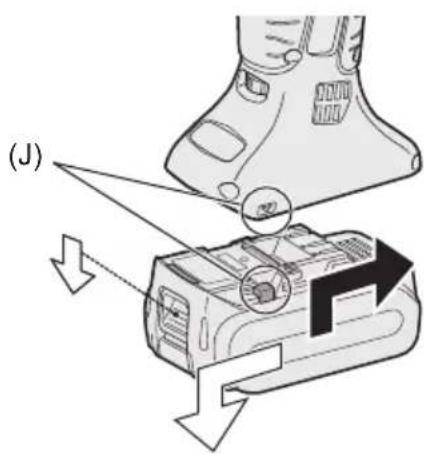

1. Om de accu te bevestigen:

Lijn de gemarkeerde punten met elkaar uit en bevestig de accu.

Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

1. Om de accu te verwijderen:

Druk op de knop en schuif de accu naar voren.

IV. BEDIENING

[Hoofdeenheid]

OPMERKING:

• Houd er rekening mee dat dit gereedschap altijd bedrijfsklaar is, aangezien het niet in een stopcontact gestoken hoeft te worden.

Gebruik van de hoofdschakelaar

OPGELET

• Alvorens de accu in het gereedschap te plaatsen, altijd er op letten dat de hoofdschakelaar correct werkt en in de "OFF"-stand terugspringt wanneer de achterzijde van de hoofdschakelaar ingedrukt wordt.

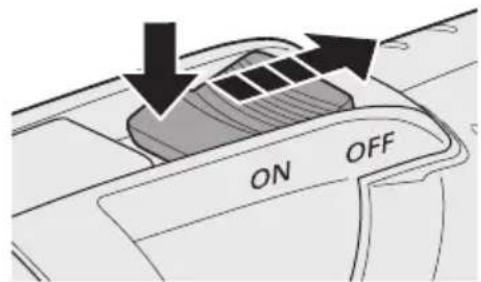

• Hoofdschakelaar kan worden vergrendeld in de positie "ON". Blijf alert wanneer u het gereedschap in de positie "ON" vergrendelt en houd het gereedschap stevig vast.

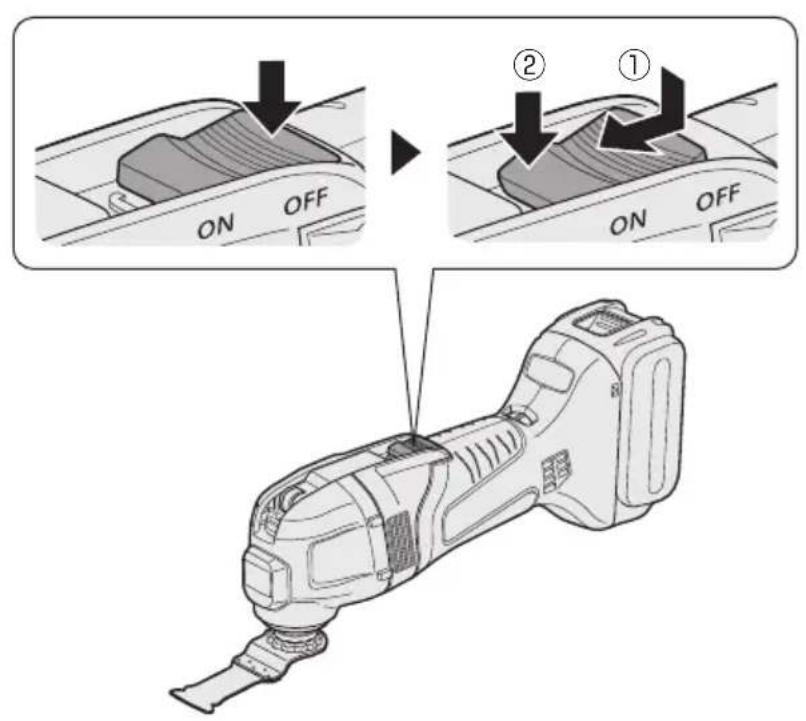

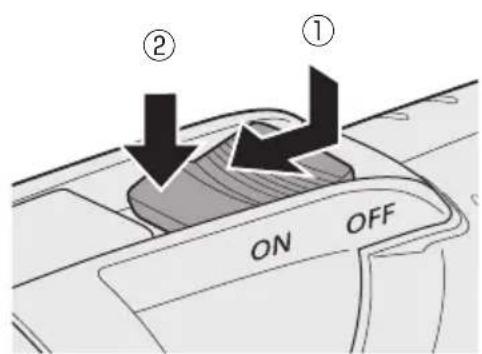

1. Voor het starten van het gereedschap de hoofdschakelaar indrukken en naar de stand "ON" schuiven. [Fig.5 ①]

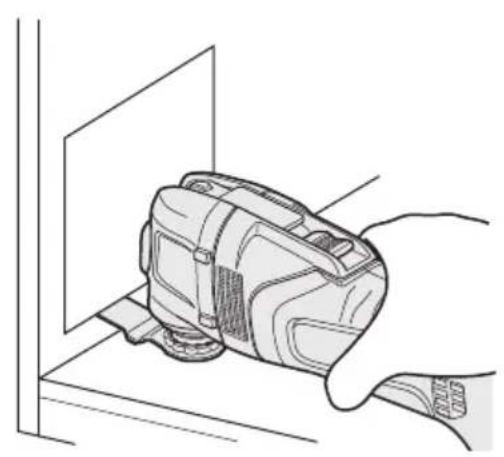

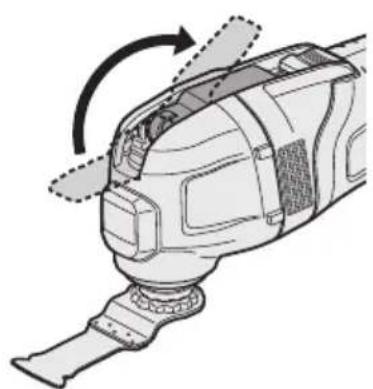

2. Bevestig het zaagblad lichtjes tegen het doel en beweeg het gereedschap in de zaagrichting.
3. Om het gereedschap te stoppen, druk op de achterkant van de stroomschakelaar, dan keert het terug naar de "OFF"-positie. [Fig.6]
4. Druk voor continu gebruik de voorkant van de hoofdschakelaar in om deze te vergrendelen. [Fig.5 ②]
5. Om het gereedschap te stoppen, druk op de achterkant van de stroomschakelaar, dan keert het terug naar de “OFF”-positie. [Fig.6]

LED-lampje

Brandt wanneer de hoofdschakelaar is ingedrukt.

OPGELET

• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.

OPGELET: KIJK NIET

RECHTSTREEKS IN DE LICHTSTRAAL. Ander gebruik van de bedieningsorganen, andere afstellingen of procedures dan hier beschreven kunnen leiden tot blootstelling aan gevaarlijke straling.

Frequentie-instelling

• Door aan de draaiknop van de frequentie (E) te draaien, kan de frequentie vrij worden geschakeld tussen 6000min^-1 en 20000min^-1.
• Er zijn 6 standen en de frequentie neemt toe naarmate het nummer toeneemt.
• Stel de frequentie in door aan de knop te draaien in overeenstemming met de werkzaamheden.
• Draai aan de frequentieknop om de frequentie in te stellen in overeenstemming met de werkzaamheden.

Controleer ook of de frequentie kan worden ingesteld door aan de knop te draaien met de schakelaar aan alvorens te beginnen met het werk.

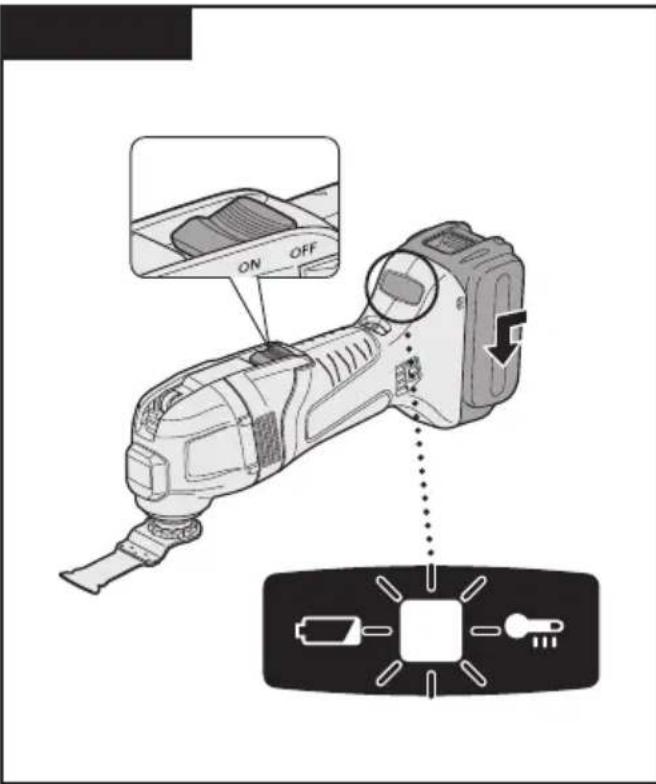

Indicatorlampje voor inschakelvergrendelingsfunctie

Dit gereedschap zal niet starten als de accu is geplaatst met de schakelaar in de stand "ON" (schakelhendel op "ON"). Het waarschuwingslampje zal op dit moment knipperen om aan te geven dat de "startpreventiefunctie" in werking is getreden. [Fig.9]

• Druk de schakelaar naar de stand "OFF" (schakelhendel op "OFF") en druk hem daarna terug naar de stand "ON" (schakelhendel op "ON") om het gereedschap te starten. [Fig.9]

OPMERKING:

• Als het accuvermogen zeer laag is, zal het waarschuwingslampje mogelijk niet knipperen.

Oververhitting-waarschuwingslampje

Uit

(normale werking)

Knippert: Oververhitting

De werking van het gereedschap is gestopt omdat de accu te heet is geworden.

Om de accu te beschermen, dient u rekening te houden met het volgende bij uitvoering van deze handeling.

• Als de batterij heet wordt, zal de beschermingsfunctie worden geactiveerd en zal de motor of de batterij stoppen met werken. Het waarschuwingslampje oververhitting op het bedieningspaneel gaat branden of knipperen wanneer deze functie is ingeschakeld.
• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat. Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhittingbeveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als het tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhittingsbeveiligingsfunctie niet in werking treedt.
• De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde werkomstandigheden en andere factoren.

Waarschuwingslampje laag accuvermogen

Uit

(normale werking)

Knippert

(Accu is ontladen) De accu-beveiligingsfunctie is geactiveerd.

Buitensporige (volledige) ontlading van een lithium-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accubeveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.
• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.
• Als u het gebruik begint met een accu die niet voldoende is opgeladen, dan kan het lijken dat het apparaat ineens stopt met werken zonder dat het waarschuwingslampje voor lage accuspanning eerst flikkert. Dit is een teken dat er te weinig accuvermogen is en dat het accupack voor verder gebruik zal moeten worden opgeladen.
• Als er plotseling te veel vermogen wordt gevergd van het apparaat kan de motor vergrendelen, de beveiligingssensor tegen overontlading is mogelijk ingeschakeld en het waarschuwingslampje voor lage accuspanning kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start.

[Accu]

Voor een juist gebruik van de accu [Fig.10]

• De oplaadbare accu's hebben een beperkte levensduur.
• Gebruik geen accu's die doorweekt zijn door geleiders zoals water. Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.
• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.

Voor een veilig gebruik

• De accu is ontworpen om geplaatst te worden volgens twee stappen voor de veiligheid. Zorg dat de accu voor gebruik goed in het gereedschap is gestoken.
• Als de accu niet goed is bevestigd wanneer de schakelaar wordt aangezet, gaan het oververhitting waarschuwingslampje en het laag accuniveau waarschuwingslampje knipperen om aan te geven dat veilig gebruik niet mogelijk is en zal de hoofdeenheid niet normaal draaien. Plaats de accu in de hoofdeenheid van het gereedschap totdat het rode of gele label verdwijnt.
• Gebruik uitsluitend oplaadbare accu's voor accugereedschappen van Panasonic. Gebruik geen gemodificeerde accu's (inclusief accu's die gedemonteerd zijn en waarvan onderdelen zijn vervangen).
• Gebruik geen accu's die al slechter werken. Er bestaat dan een kans op hitteontwikkeling, ontsteking en ontploffing.

• Als een accu vloeistof lekt, gebruik de accu dan niet meer, houd de accu uit de buurt van open vuur, en ga er onmiddellijk mee terug naar de winkel.

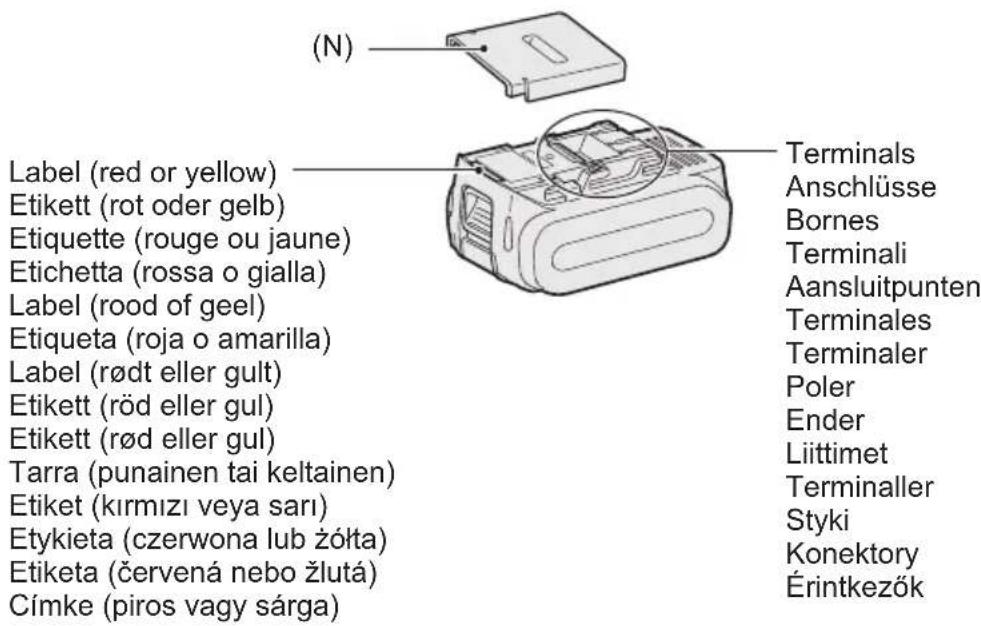

• Bevestig de accu door de accu door te schuiven totdat de gele en rode labels niet meer zichtbaar zijn. Controleer vervolgens of de accu er niet uit valt.
• Als u dit niet doet, kan dat leiden tot brandwonden.
• Het gebruikstemperatuurbereik van Li-ion-accu's bedraagt 0 tot 40°C.
• Gebruik van accu's die afkoelen tot onder het vriespunt, zoals in koude noordelijke gebieden, kan resulteren in afwijkende werking van de machine. Leg in dergelijke omstandigheden de accu minimaal een uur lang op een plek waar het minimaal 10°C is voordat u de accu gaat gebruiken; en gebruik de machine uitsluitend wanneer de accu is opgewarmd.

[Acculader]

Opladen

OPGELET

1) Als de temperatuur van de accu lager wordt dan ongeveer -10°C , zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen. 2) De optimale omgevingstemperatuur is tussen 0°C en 40°C .

Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C , kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.

3) Gebruik de lader bij een temperatuur tussen de 0°C en de 40°C en laad de accu op bij een temperatuur die vergelijkbaar is met de temperatuur van de accu. (Er mag niet meer dan 15°C verschil zijn tussen de temperatuur van de accu en de temperatuur van de oplaadlocatie.) 4) Laat een koude accu (kouder dan 0°C ), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.

5) Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt. 6) Steek uw vingers niet in de contactopening wanneer u de lader vastpakt. 7) Maak de acculader los wanneer deze niet wordt gebruikt. 8) Berg de oplader op bij een temperatuur van tussen de 0 en 40°C . Laad de accu op bij een temperatuur die dicht bij de opbergtemperatuur ligt.

• Als de accu wordt opgeladen bij een temperatuur onder de 0°C , resulteert een volledige oplaadbeurt maar in ongeveer 50% van een normale oplaadbeurt. Begin met opladen na een uur of meer en bij de voorgeschreven temperatuur.

9) Laad niet op in een slecht geventileerde ruimte. 10) Bedek de accu of de lader tijdens het opladen niet met een doek of iets vergelijkbaars.

OPMERKING:

• De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Hoe opladen

1. Steek de lader in een stopcontact.

OPMERKING:

• Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken ontstaan, maar dit is niet gevaarlijk.
• Plaats de accu stevig in de lader.

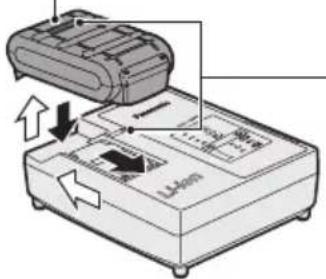

(1) Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.

OPMERKING:

• Niet alle accu's hebben de markeringen voor uitlijning.

[Fig.11]

(2) Schuif de accu in de richting van de pijl naar voren. [Fig.11]

1. De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.
2. Wanneer de accu heet is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.
3. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
4. Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.
5. Als de temperatuur van de accu lager dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.
6. Als de laadindicator (groen) niet uitgaat, moet u contact opnemen met een officiële dealer.
7. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uitgaan.
8. Verwijder de accu terwijl u de accuontgrendeltoets omhoog houdt.

[Fig.11]

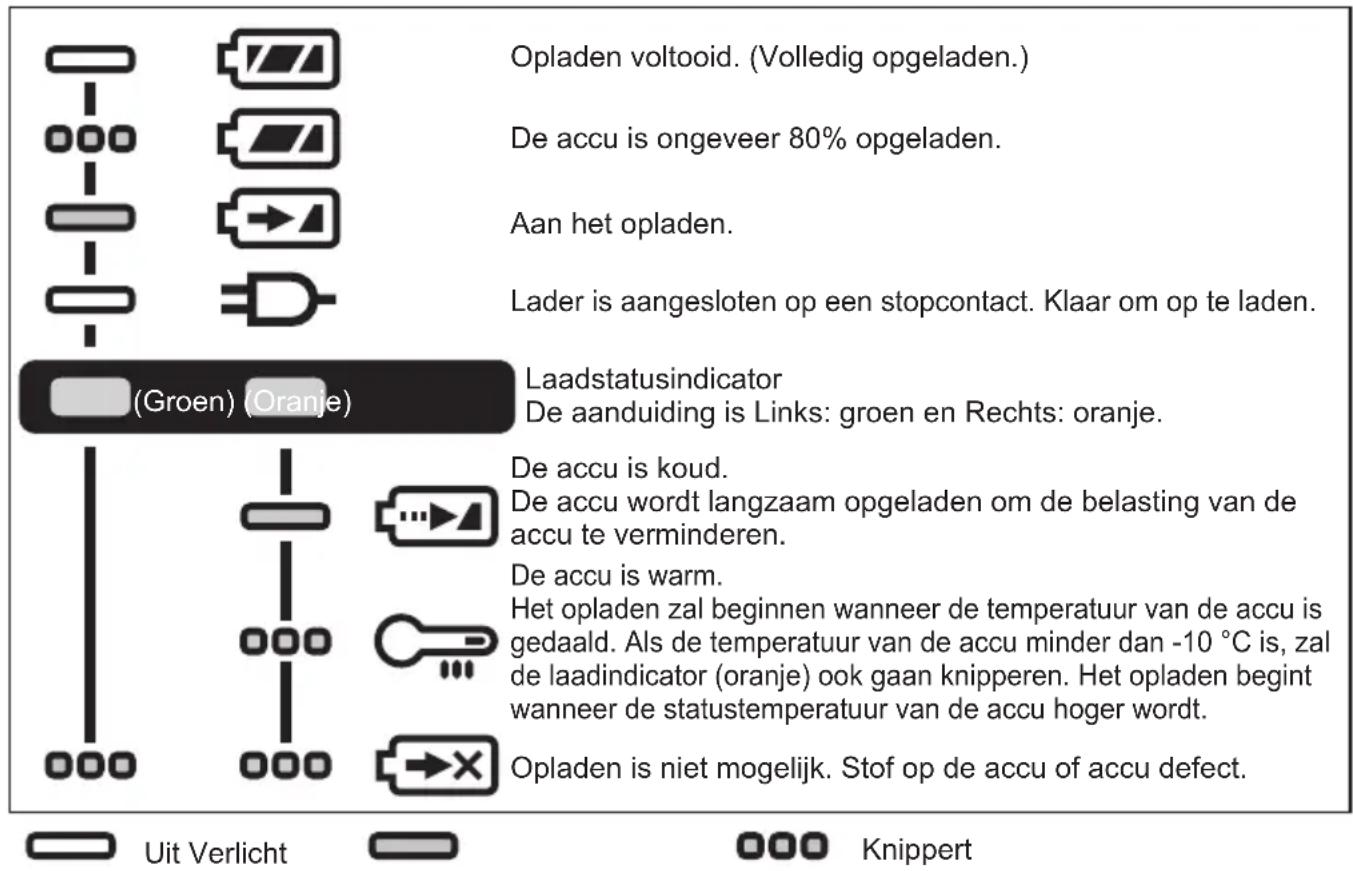

LAMPINDICATIES

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2012/19/EU en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

[Voor zakengebruikers in de Europese Unie]

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

V. ONDERHOUD

Maak het gereedschap met een droge, zachte doek schoon.

Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.

• In het geval er water binnen in het toestel of de accu is terechtgekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het toestel heeft verzameld. Neem contact op met uw dichtstbijzijnde erkende service-centrum als u bij het gebruik van het toestel problemen ondervindt.

VI. OPTIONELE ACCESSOIRES

OPGELET

• Om verwondingen te voorkomen, dienen accessoires of bevestigingen alleen voor hun beoogde doel te worden gebruikt.

Accu

• Neem voor meer informatie over deze accessoires contact op met uw plaatselijk servicecentrum.

Groter dan of gelijk aan 1 kg: aangegeven door 0,05 kg.

Minder dan 1 kg: aangegeven door 0,01 kg.

• In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn.

Zie de meest recente algemene catalogus.

[Hoofdeenheid]

Modelnr. EY46A5
Motorspanning 14,4 V DC 18 V DC
Trillingssnelheid (onbelast) 6000		-1	6000 - 20000 min-1
Trillingshoek 3 graden
Toepasselijk type zaagblad OIS / STARLOCK
Totale lenghte 261 mm (alleen hoofdapparaat)
Gewicht	EY9L45	1,85 kg—
	EY9L47	1,65 kg—
	EY9L51	— 2,00 kg
	EY9L52	— 1,75 kg
	EY9L53	— 1,75 kg
	EY9L54	— 2,00 kg
Met accu:
Geluid, Trillingen Zie het meegeleverde blad.

[Accu]

Zie het bijgevoegde blad.

Gebruik een op de accu aangepaste motorspanning van het gereedschap.

[Acculader]

Modelnr. EY0L82
Elektrische beoordeling	Zie het specifi catieplaatje op de onderkant van de acculader.
Gewicht 0,93 kg

VIII. AANHANGSEL

GARANTIE-SUPPLEMENT

• De defecten en beschadigingen die veroorzaakt worden door langdurig continu gebruik (bijv. werkzaamheden in een fabriek aan de lopende band enz.), vallen niet onder de garantie.
• Beschadigingen of een defect veroorzaakt door accessoires die niet in deze gebruiksaanwijzing zijn voorgeschreven, vallen niet onder de garantie.
