EY46A5 - Monitoimityökalut PANASONIC - Ilmainen käyttöohje ja opas

Merkki	Panasonic
Malli	EY46A5
Tuotetyyppi	Langaton oskilloiva monitoimityökalu
Moottorin jännite	18 V DC
Värähtelynopeus (kuormittamattomana)	6000 - 20000 min⁻¹
Värähtelykulma	3 astetta
Terän tyyppi	OIS / STARLOCK
Kokonaispituus	261 mm (ilman akkua)
Paino (akun kanssa)	1,75 kg (akku EY9L52)
Akkutyyppi	Ladattava litiumioniakku 18 V
Yhteensopiva laturi	EY0L82
Ominaisuudet	Nopeudensäätö (6 asentoa 6000–20000 min⁻¹), LED-valo, turvallisuuslukitus, ylikuumentumissuoja, akun tyhjenemisen merkkivalo, terän vaihto ilman työkalua
Huolto ja puhdistus	Puhdista kuivalla ja puhtaalla liinalla. Älä käytä vettä, liuotinta tai haihtuvia aineita.
Turvallisuus	Käytä vain Panasonicin suosittelemia lisävarusteita. Älä altista kosteudelle tai räjähtäville ilmapiireille. Käytä alkuperäisiä Panasonic-akkuja.
Varaosat ja korjattavuus	Anna valtuutetun huoltoliikkeen korjata käyttämällä samoja varaosia. Takuu ei kata intensiivisestä käytöstä johtuvaa kulumista.
Yleistä	Käyttöohje saatavilla useilla kielillä. Käytettyjen akkujen ja laitteiden kierrätys EU-direktiivien mukaisesti.

Usein kysytyt kysymykset - EY46A5 PANASONIC

Kuinka vaihdan sahanterän Panasonic EY46A5:ssä?

Kiinnitä terä nostamalla vapautusvipu, irrota kiinnityspultti, aseta terä paikalleen kohdistamalla reikä kuperaan osaan, kiristä pultti ja paina vipu alas. Irrottamista varten nosta vipu, irrota pultti ja terä. Varmista, että akku on irrotettu ennen toimenpiteitä.

Kuinka akku asennetaan ja poistetaan?

Asenna kohdistamalla merkit ja liu'uta akku paikalleen, kunnes se lukittuu. Poista painamalla vapautuspainiketta ja liu'uttamalla akkua eteenpäin.

Miksi työkalu ei käynnisty?

Tarkista, että akku on asetettu oikein ja ladattu. Jos kytkin on ON-asennossa akun asennuksen yhteydessä, käynnistyksen lukitustoiminto aktivoituu. Käännä kytkin OFF-asentoon ja sitten uudelleen ON-asentoon. Jos akun tyhjenemisen merkkivalo vilkkuu, lataa akku.

Kuinka työkalun nopeutta säädetään?

Käännä taajuussäätönuppia (E) säätääksesi nopeutta 6000–20000 min⁻¹. Asentoja on 6 (1–6), nopeus kasvaa numeron myötä. Säädä työstettävän materiaalin mukaan.

Mitä merkkivalot tarkoittavat?

Ylikuumenemisen merkkivalo vilkkuu, kun akku ylikuumenee. Akun tyhjenemisen merkkivalo vilkkuu, kun akku on melkein tyhjä. Lukituksen merkkivalo vilkkuu, jos kytkin on ON-asennossa akun asennuksen yhteydessä.

Kuinka työkalua huolletaan?

Puhdista laite kuivalla ja puhtaalla liinalla. Älä käytä vettä, liuotinta tai haihtuvia aineita. Jos vettä pääsee sisälle, kuivaa nopeasti. Poista kertyneet rautaviilat. Ota ongelmatilanteissa yhteyttä valtuutettuun huoltoliikkeeseen.

Mitä lisävarusteita suositellaan?

Käytä vain OIS- tai STARLOCK-tyyppisiä teriä. Käytä akkuja ja latureita määritettyjä Panasonic-malleja (18 V Li-ion-akut ja laturi EY0L82). Älä käytä suosittelemattomia lisävarusteita.

Kuinka akku ladataan?

Kytke laturi pistorasiaan. Aseta akku paikalleen kohdistamalla merkit, kunnes se napsahtaa. Lataus alkaa automaattisesti; vihreä merkkivalo vilkkuu ja sammuu latauksen päätyttyä. Jos akku on kuuma, oranssi merkkivalo vilkkuu, kunnes akku jäähtyy. Älä lataa alle 0°C tai yli 40°C lämpötiloissa.

Mitä tehdä, jos ylikuumenemista tapahtuu?

Jos ylikuumenemisen merkkivalo vilkkuu, työkalu pysähtyy. Anna sen jäähtyä täysin (vähintään 30 minuuttia) ennen uudelleenkäyttöä. Vältä pitkäaikaista käyttöä suurella kuormituksella, erityisesti kesällä. Työkalu käynnistyy normaalisti jäähtymisen jälkeen.

Kuinka käytetty akku hävitetään?

Älä hävitä sitä kotitalousjätteen mukana. Noudata direktiivejä 2012/19/EU ja 2006/66/EY, vie se keräyspisteeseen, joka on tarkoitettu paristojen ja elektroniikkalaitteiden kierrätykseen. Kysy lisätietoja kuntasi jätehuollosta tai jälleenmyyjältä.

KÄYTTÖOHJE EY46A5 PANASONIC

Akkukäyttöinen Multi-Tool

Akuli Coklu Alet

• Katso tekniset tiedot.

Batterioplader

EY0L82

• Katso tekniset tiedot.

HUOMAA:

Alkuperäiset ohjeet: englanti. Alkuperäisten ohjeiden käännös: muut kielet.

Lue "Turvallisuusohjeet"-vihkonen sekä seuraavat tiedot ennen käyttöä.

I. YLEISET TURVAVAROITUKSET

Säilytä kaikki varoitukset ja ohjeet tulevaa tarvetta varten.

1) Laitetta ei saa käyttää syttymisherkissä paikoissa, kuten helposti syttyvien nesteiden tai kaasujen tai pölyn läheisyydessä. 2) Laite on suojattava sateelta ja kosteudelta. Laitteen sisään päässyt vesi lisää sähköiskun vaaraa. 3) Älä kumarru liian pitkälle työskennellessäsi. Säilytä aina jalustan tasapaino. Näin laitetta on parempi hallita odottamattomissa tilanteissa. 4) Laite on huollatettava valtuutetulla teknikolla, joka käyttää alkuperäisiä osia vastaavia varaosia. Näin varmistetaan, että laitteen käyttö pysyy turvallisena.

Tunnus	Merkitys
V	Voltia
---	Suora virta
n0	Nopeus ilman kuormaa
... min-1	Kierrokset tai iskut per minuuttti
Ah	Akun sähkökapasiteetti
	Loukkaantumisvaaran estämiseksi käytäjän on luettava käytöohje ja ymmärrettävä se.

Tunnus	Merkitys
	Vain sisäkäyttoën.

II. LISÄTURVALLISUUSVAROITUKSET

1) Pidä kiinni vain sähkötyökalun eristetyistä pinnoista, jos on mahdollista, että leikkaustyökalu saattaa osua pinnan alla oleviin johtoihin. Kosketus jännitteiseen johtoon tekee myös sähkötyökalun metalliosista jännitteisiä, ja ne voivat aiheuttaa käyttäjälle sähköiskun. 2) Älä käytä sellaisia lisäosia, joita työkalun valmistaja ei ole erityisesti suunnitellut eikä suositellut käytettäväksi. Vaikka lisäosa voidaan kiinnittää sähkötyökaluun, se ei merkitse sitä, että sitä voidaan käyttää turvallisesti. 3) Lisävarusteet, jotka eivät sovi oikein sähkötyökalun kiinnitysosiin, ovat epävakaita, tärisevät voimakkaasti ja voivat johtaa hallinnan menetykseen. 4) Älä käytä vaurioitunutta lisävarustetta. 5) Käytä henkilökohtaisia suojavarusteita. Käytöstä riippuen käytä kasvosuoja, turvalaseja tai suojalaseja. Käytä tarpeen mukaan pölysuojaa kasvoillasi, kuulosuojaa, käsineitä ja suojaa, joka ei läpäise pieniä hionnasta lentäviä tai työstökappaleesta irtoavia osia. Silmäsuojan on oltava sellainen, joka estää eri toimintojen aikana syntyneiden lentävien osasten pääsyn silmiin.

Pölysuojan tai hengityssuojan on oltava sellainen, joka suodattaa eri toiminnoissa syntyvät osaset. Pitkäaikainen altistuminen kovalle melulle saattaa aiheuttaa kuulon menetyksen.

6) Pidä lähellä olevat turvallisella etäisyydellä työskentelyalueelta. Kaikkien, jotka tulevat työskentelyalueelle, on käytettävä suojavarusteita. Työstökappaleesta tai rikkoutuneesta työkalusta lentelevät osat saattavat lentää varsinaista työskentelyaluetta kauemmaskin. 7) Älä käytä sähkötyökalua kantaen sitä olallasi. Jos pyörivä lisäosa koskettaa vahingossa vaatteita, se saattaa koskettaa myös kehoasi. 8) Älä käytä sähkötyökalua herkästi syttyvien aineiden lähellä. Kipinät saattavat sytyttää tällaisen materiaalin palamaan. 9) Älä käytä sellaisia lisäosia, jotka vaativat nestemäisen jäähdytysaineen käyttöä. Veden tai muun nestemäisen jäähdytysaineen käyttö saattaa aiheuttaa sähkötapaturman tai sähköiskun.

Laturia ja akkua koskeva VAROITUS

• Käytä ainoastaan Panasonicin akkuja, jotka on tarkoitettu käytettäväksi tämän laitteen kanssa.
• Panasonic ei ole vastuussa vahingoista tai onnettomuuksista, jotka aiheutuvat kierrätetyn tai väärennetyn akun käytöstä.
• Älä hävitä akkusarjaa polttamalla tai altista sitä suurelle kuumuudelle.
• Älä lyö nauloja akkusarjaan, altista sitä iskuille, pura sitä tai yritä muuntaa sitä.
• Älä anna metalliesineiden koskea akkusarjan napoja.
• Älä kuljeta tai säilytä akkusarjaa samassa tilassa naulojen ja vastaavien metalliesineiden kanssa.
• Älä lataa akkusarjaa kuumassa tilassa esim. tulen äärellä tai suorassa auringonvalossa. Muussa tapauksessa akku voi ylikuumentua, syttyä tuleen tai räjähtää. Käytä vain lataukseen tarkoitettua laturia akkusarjan lataamiseen. Muussa tapauksessa akku voi vuotaa, ylikuumentua tai räjähtää. Kun akku on irrotettu tästä tuotteesta tai laturista, pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seurauksena on tulipalovaara. Kun akku on heikentynyt, vaihda se uuteen. Vahingoittuneen akun käytön jatkaminen saattaa aiheuttaa kuumuutta, tulen syttymisen tai akun halkeamisen.
• Jos havaitset poikkeavuuksia, lopeta laitteen käyttö välittömästi ja ota yhteys tuotteen myyjään. Litiumioniakkua ei saa käyttää lämpötilassa, joka on alle 0°C tai yli 40°C . Muussa tapauksessa päälaitteen toiminta voi häiriintyä. Akun lämpötilan on annettava tasaantua jättämällä se huoneen lämpötilaan vähintään tunniksi.
• Älä säilytä työkalua ja akkua paikassa, jossa lämpötila saattaa saavuttaa tai ylittää 50 °C (esim. metallisessa työkaluvajassa tai autossa kesällä), mikä saattaa aiheuttaa akun heikentymisen.

III. KOKOAMINEN

TÄRKEÄ HUOMAUTUS

• Irrota akku päälaitteesta aina terien kiinnittämisen ja irrottamisen yhteydessä.

Terän kiinnittäminen

1. Nosta terän vapautusvipua ja vedä kiinnityspultti ulos. [Kuva 1]
2. Varmista, että terän vapautusvipu on päälaitteen edessä ja yhdensuuntaisesti päälaitteen kanssa.

① Nosta terän vapautusvipu. ② Koska käyttö muuttuu tässä kohtaa raskaaksi, paina terän vapautusvipua tiukasti alaspäin, kunnes se on samassa linjassa päälaitteen kanssa.

③ Irrota kiinnityspultti.

HUOMAUTUS:

• Jos kiinnityspulttia on vaikea vetää ulos, ota siitä kiinni ja heiluttele sitä vasemmalle ja oikealle.
• Kun terän kiinnityskohta osoittaa ylöspäin, aseta terä ja kiinnityspultti terän kiinnityskohtaan järjestyksessä. [Kuva 2]

Kohdista terässä oleva reikä terän kiinnitysosan kuperan osan kanssa ja kiinnitä se. - Aseta kiinnityspultti tiukasti kokonaan sisään.

1. Kiinnitä terä kallistamalla terän vapautusvipua kytkimen puolelle.

[Kuva 3]

Palauta vipu tiukasti alkuperäiseen asentoonsa.

Varmista, että terä on kunnolla kiinni.

TÄRKEÄ HUOMAUTUS

• Varo, etteivät sormesi jää väliin.

Terän irrottaminen

1. Nosta terän vapautusvipu. [Kuva 1 ① ②]
2. Irrota kiinnityspultti ja terä tässä järjestyksessä. [Kuva 1 ③]

TÄRKEÄ HUOMAUTUS

• Älä koske terään heti käytön jälkeen. Se voi olla kuuma ja saattaa polttaa ihoasi.
• Tartu kiinnityspulttiin ja ravistele sitä puolelta toiselle. Jos se ei vieläkään tule ulos, aseta tasapäinen ruuvitaltta kiinnityspultin ja terän kiinnitysosan väliin ja vääntää pultti ulos.

Akun kiinnittäminen tai irrottaminen

1. Akun kiinnittäminen:

[Kuva 4→]

Aseta korostetut kohdistuspisteet kohdakkain ja kiinnitä akku.

Siirrä akku paikalleen niin, että se lukkiutuu.

1. Akun irrottaminen:

[Kuva 4]

Paina painiketta ja liu'uta akkua eteenpäin.

IV. TOIMINTA

[Pääläite]

HUOMAUTUS:

• Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se ei toimi verkkovirralla.

Käyttökytkimen toiminta

TÄRKEÄ HUOMAUTUS

• Ennen kuin asetat akun työkaluun, varmista aina, että virtakytkin toimii kunnolla ja palaa "OFF"-asentoon painettaessa käyttökytkimen takaa.
• Käyttökytkin voidaan lukita "ON"-asentoon. Pysy valppana, kun lukitset työkalun "ON"-asentoon, ja pidä työkalusta tiukasti kiinni.
• Käynnistä työkalu painamalla käyttökytkintä kohti "ON"-asentoa. [Kuva 5 ①]
• Kiinnitä terä kevyesti kohteeseen ja liikuta laitetta leikkaussuuntaan.
• Pysäytä työkalu painamalla virtakytkimen takaosaa, jolloin se palaa "OFF"-asentoon. [Kuva 6]
• Jos käyttö on jatkuvaa, lukitse käyttökytkin painamalla sitä edestä. [Kuva 5 ②]
• Pysäytä työkalu painamalla virtakytkimen takaosaa, jolloin se palaa "OFF"-asentoon. [Kuva 6]

LED-valo

Palaa, kun käyttökytkintä painetaan.

TÄRKEÄ HUOMAUTUS

• Älä käytä sitä korvaamaan tavallista taskulamppua, sillä sen kirkkaus ei ole riittävä.

TARKEA HUOMAUTUS: ÄLÄ KATSO SATEESEEN.

Muiden kuin tässä kuvattujen säätimien tai säätöjen käyttö tai toimenpiteiden suorittaminen voi altistaa vaaralliselle säteilylle.

Kierrostaajuuden säätö

• Kääntämällä kierrostaajuuden säätövalitsinta (E) taajuutta voidaan vaihtaa vapaasti välillä 6000 min ^-1 ja 20000min^-1 .
• Valintoja on 1-6, ja kierrostaajuus kasvaa numeron kasvaessa.
• Aseta kierrostaajuus kääntämällä valintakiekkoa työn tarkoituksen mukaisesti.
• Säädä kierrostaajuus työtehtävän mukaan kääntämällä kierrostaajuuden säätövalitsinta. Varmista ennen työn aloittamista myös, että kierrostaajuutta voidaan säätää kääntämällä kierrostaajuuden säätövalitsinta kytkimen ollessa päällä.

Moottorin käynnistyksen estotoiminnon merkkivalo

Tämä laite ei käynnisty, kun akku on sisällä ja kytkin on "ON"-asennossa (kytkinvipu asennossa "ON"). Varoitusvalo vilkkuu tällöin sen merkiksi, että "Turvalukitustoiminto" on ollut toiminnassa. [Fig.9]

• Käynnistä laite painamalla kytkin "OFF"-asentoon (kytkinvipu "OFF"-asennossa) ja painamalla se sitten takaisin "ON"-asentoon (kytkinvipu "ON"-asennossa). [Fig.9]

HUOMAUTUS:

• Jos akun varaustaso on erittäin alhainen, varoitusvalo ei välttämättä vilku.

Ylikuumenemisen varoitusvalo

Sammunut (Normaali toiminta)

Vilkkuu: Ylikuumeneminen Osoittaa, että toiminta on lopetettu johtuen akun ylikuumenemisesta.

Akun suojaamiseksi ota huomioon seuraavat seikat, kun suoritat tätä toimenpidettä.

• Jos akku kuumenee, suojatoiminto käynnistyy ja moottori tai akku lakkaa toimimasta. Aurinkopaneelin ylikuumenemisen varoitusvalo palaa tai vilkkuu, kun tämä toiminto on käynnissä.
• Jos ylikuumenemisen suojatoiminto käynnistyy, anna työkalun jäähtyä tarpeeksi (ainakin 30 minuuttia). Työkalu on valmis käyttöön, kun ylikuumenemisen varoitusvalo on sammunut. Vältä työkalun käyttöä tavalla, joka kytkee ylikuumenemisen suojatoiminnon toistuvasti.
• Jos työkalua käytetään jatkuvasti raskaasti kuormitetussa tilassa tai jos sitä käytetään kuumassa ympäristössä (esim. kesähelteellä), ylikuumenemisen suojatoiminto saattaa käynnistyä usein.
• Jos työkalua käytetään kylmässä ympäristössä (kuten talvella) tai jos se pysäytetään usein käytön aikana, ylikuumenemisen suojatoiminto ei kenties käynnisty.
• EY9L42-laitteen toimintakyky heikkenee huomattavasti alle 10 °C:n lämpötiloissa työskentelyolosuhteiden ja muiden syiden takia.

Akun alhaisen varaustilan varoitusvalo

Sammunut (normaali toiminta)

Vilkkuu (alentunut jännite). Akun suojatoiminta kytkeytynyt.

Litiumioniakun liiallinen (täydellinen) purkautuminen lyhentää akun käyttöikää huomattavasti. Työkalussa on akun suojatoiminto, joka estää akun liiallisen purkautumisen.

• Akun suojatoiminto kytkeytyy ennen kuin akku menettää varauksensa ja akun alhaisen varaustilan merkkivalo vilkkuu.
• Jos huomaat, että akun alhaisen varaustilan merkkivalo vilkkuu, lataa akku välittömästi.
• Jos työkalu on käynnistetty liian matalalla akun varaustasolla, työkalun toiminta voi keskeytyä ilman, että akun matalan varaustason varoituslamppu vilkkuu ensin. Tämä osoittaa, että akun varaustaso on liian matala työkalun käyttöön, ja akkupakkaus tulisi ladata ennen kuin käyttöä jatketaan.
• Jos työkaluun kohdistuu äkillinen kuorma käytön aikana, joka aiheuttaa moottorin lukittumisen, syväpurkautumisen ilmaisin voi laueta, ja akun alhaisen varaustilan merkkivalo alkaa vilkkua. Valon vilkkuminen loppuu heti, kun moottorin lukittumisen syyhyn puututaan ja liipaisin palautetaan.

[Akku]

Akun oikea käyttö [Kuva 10]

• Ladattavien akkujen käyttöikä on rajallinen.
• Älä käytä akkua, joka on kastunut sähköä johtavassa aineessa kuten vedessä. Jotta li-ioniakku kestäisi mahdollisimman pitkään, pane se säilöön käytön jälkeen lataamatta sitä.

Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto.

Turvallisen käytön takaamiseksi

• Akku on suunniteltu asennettavaksi kahdessa vaiheessa turvallisuuden vuoksi. Varmista, että akku on asennettu oikein päälaitteeseen ennen käyttöä.
• Jos akkua ei ole asennettu kunnolla, kun laite käynnistetään, ylikuumenemisen varoituslamppu ja akun alhaisen varaustason varoituslamppu vilkkuvat osoittaakseen, että turvallinen käyttö ei ole mahdollista, ja pääyksikkö ei pyöri tavalliseen tapaan. Asenna akku työkalun yksikköön niin, että punainen tai keltainen merkki katoaa näkyvistä.
• Käytä vain uudelleenladattavia akkuja Panasonicin uudelleen ladattavissa työkaluissa. Älä yritä muokata akkuja (mukaan luettuna akut, jotka on irrotettu ja osat vaihdettu).
• Älä käytä huonokuntoisia akkuja. Kuumumisen, syttymisen tai räjähdyksen riski.
• Jos akku vuotaa, lopeta käyttö, pidä etäällä avotulesta ja palauta myymälään välittömästi.
• Liitä akku liu'uttamalla siihen asti, etteivät keltainen ja punainen merkki enää näy, ja tarkista, ettei akku putoa paikoiltaan. - Ellei näin tehdä, seurauksena voi olla kuoriutuminen. Litiumakkujen käyttölämpötila-alue on 0-40 astetta.
• Kahteen miinusasteeseen viilennettyjen akkujen käyttö, kuten pohjoisilla alueilla, saattaa aiheuttaa laitteen toimintahäiriöitä. Siinä tapauksessa jätä akku vähintään 10 asteen lämpötilaan vähintään tunniksi ennen käyttöä, ja käytä laitetta vasta kun akku on lämmennyt.

[Akkulaturi]

Lataus

TÄRKEÄ HUOMAUTUS

1) Jos akun lämpötila laskee alle -10 °C, lataus loppuu automaattisesti, jotta estetään akun heikkeneminen. 2) Käyttöympäristö: 0 °C - 40 °C. Jos akkua käytetään alle 0 °C lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä. 3) Käytä laturia lämpötiloissa 0 °C - 40 °C ja lataa akku akun lämpötilaa vastaavassa lämpötilassa (akun ja latauspaikan lämpötilan välillä ei saa olla yli 15 °C lämpötilaeroa). 4) Kun kylmää akkua (alle 0 °C) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta. 5) Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin. 6) Älä missään tapauksessa työnnä sormiasi latauspesään. 7) Irrota laturi verkosta, kun sitä ei käytetä. 8) Säilytä laturia 0 - 40 °C lämpötilassa ja lataa akku säilytyslämpötilan lähellä olevassa lämpötilassa. Jos akkua ladataan alle 0 °C lämpötilassa, koko lataus antaa vain noin 50 % normaalista latauksesta. Aloita lataus vähintään tunnin kuluttua kuvatussa lämpötilassa. 9) Älä lataa huonosti ilmastoidussa tilassa. 10) Älä peitä akkua tai laturia kankaalla tai vastaavalla latauksen aikana.

HUOMAUTUS:

• Akkua ei ole ladattu kokonaan liikkeessä. Akku on ladattava ennen käyttöä.

Lataaminen

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

• Kipinöitä saattaa syntyä, kun pistoke kytketään virtalähteeseen, mutta tämä ei ole vaarallista.
• Liitä akku tukevasti laturiin.

(1) Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen.

HUOMAUTUS:

Kaikissa akuissa ei ole kohdistusmerkkejä. [Fig.11]

(2) Siirrä eteenpäin nuolen osoittamaan suuntaan. [Kuva 11]

1. Latauksen merkkivalo palaa latauksen aikana. Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.
2. Latausta ei tapahdu, jos akku on kuuma (esim. pitkään kestäneen käytön jälkeen).

Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.

Lataus alkaa sitten automaattisesti.

1. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80% .
2. Kun lataus on suoritettu loppuun, vihreä latauslamppu sammuu.
3. Jos akun lämpötila on 0°C astetta tai sitä vähemmän, täyteen lataus kestää tavallista kauemmin.

Vaikka akku on ladattu täyteen, sen teho on noin 50% tavanomaisessa lämpötilassa ladattuun täyteen akkuun verrattuna.

1. Ota yhteys valtuutettuun jälleenmyyjään, jos latauslamppu (vihreä) ei sammu.
2. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua vihreä latauslamppu sammuu.
3. Poista akku pitäen akkupaketin irrotuspainiketta ylhäällä. [Kuva 11]

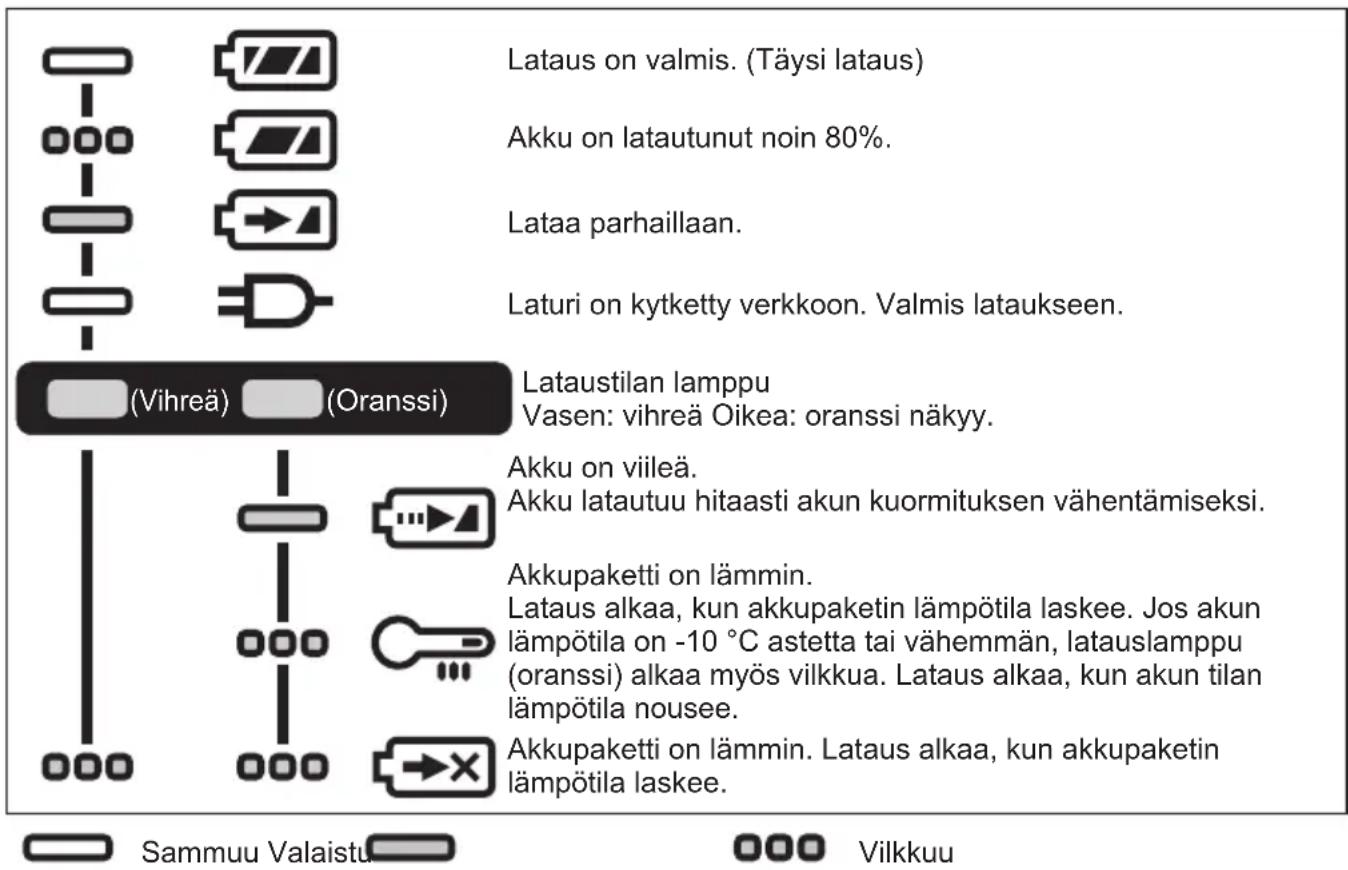

LAMPUN MERKINNÄT

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on maassasi.

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2012/19/EU ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

[Yrityksille Euroopan unionissa]

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

V. HUOLTO

• Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.
• Jos laitteen tai akun sisus kastuu, poista vesi ja kuivaa se mahdollisimman pian. Poista varovasti kaikki laitteen sisään kertyvät pöly ja rautapuru. Jos laitteen käytössä ilmenee ongelmia, ota yhteys lähimpään valtuutettuun huoltokeskukseen.

VI. LISÄVARUSTEET

TÄRKEÄ HUOMAUTUS

• Käytä lisävarusteita tai kiinnitysosia vain ilmoitettuun tarkoitukseen loukkaantumisriskin välttämiseksi.

Akku

• Katso teknisiä tietoja.

Akkulaturi

EY0L82

• Katso teknisiä tietoja.

HUOMAUTUS:

• Jos tarvitset apua tai lisätietoja näistä lisävarusteista, ota yhteyttä paikalliseen huoltokeskukseen.

VII. TEKNISET TIEDOT

HUOMAUTUS:

• Painon ilmaisin

Suurempi tai yhtä suuri kuin 1 kg: ilmaistuna 0,05 kg tarkkuudella.

Alle 1 kg: ilmaistuna 0,01 kg tarkkuudella.

• Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa. Katso tietoja uusimmasta yleisesitteestä.

[Päälaitteen]

Malli Nr. EY46A5
Moottorin jännite 14,4 V DC 18 V		DC
Värähtelynopeus (ei kuormaa) 6000 - 18000 min -1		6000 - 20000 min-1
Värähtelykulma 3 astetta
Soveltuva terätyppi		OIS / STARLOCK
Kokonaispituus 261 mm (vain pääyksikkö)
Paino	EY9L45	1,85 kg—
Akku mukaan luettuna:	EY9L47	1,65 kg—
	EY9L51	— 2,00 kg
	EY9L52	— 1,75 kg
	EY9L53	— 1,75 kg
	EY9L54	— 2,00 kg
Ääniä, Tärinäa Katso mukana toimitettua paperia

[Akku]

• Katso mukana toimitetusta paperiarkista. Käytä akkuun soveltuvaa päälaitteen moottorijännitettä.

[Akkulaturi]

Malli Nr. EY0L82
Luokitusarvot Katso laturin pohjassa olevaa arvokilpeä.
Paino 0,93 kg

VIII. LIITE

TAKUUN LISÄOSA

• Pitkäikäisen käytön aiheuttamat hajoamiset ja vahingot (esim. tehtaan kokoonpanolinjalla jne.) eivät sisälly takuuseen.
• Tuotevahingot tai toimintahäiriöt, jotka aiheutuvat sellaisten lisävarusteiden käytöstä, joita ei ole määritetty tässä käyttöohjeessa, eivät kuulu takuun piiriin.
