GEBRUIKSAANWIJZING DH1200MAX SCHEPPACH

Verklaring van de symbolen op het instrument

Het gebruik van symbolen in deze handleiding要去 uw aandacht vestigen op eventuele risico's. De veilighheidssymbolen en verklaringen die hier bij gepaard gaan,要去en exact worden begrepen. De waarschuingen zich voorkomen geen risico's en+kunnen de juiste maatregelen betreffende ongevallenpreventie Niet verrangen.

	Lees voor ingebruikname de bedieningsinstructies en verilgheidsinstructies!
	Draag een verilgheidsbril!
	Draag een gehoorbeschermer!
	Draag een stofmasker!
	Beschermingsklasse II

Inhoudsopgave:

Pagina:

1. Inleiding 48
2. Beschrijving van het toestel afb. 1 48
3. Inhoud van de levering 48
4. Reglementair gebruik 48
5. Veiligheidsaanwijzingen 48
6. Restrisico's 50
7. Technische gegevens 50
8. Uitpacken 51
9. Vór inbedrijfstelling 51
10. Ingebruikneming 52
11. Reiniging en onderhoud 52
12. Opbergen 52
13. Elektrische aansluiting 52
14. Afvalverwijdering en recyclage 53
15. Verhelpen van storingen 53

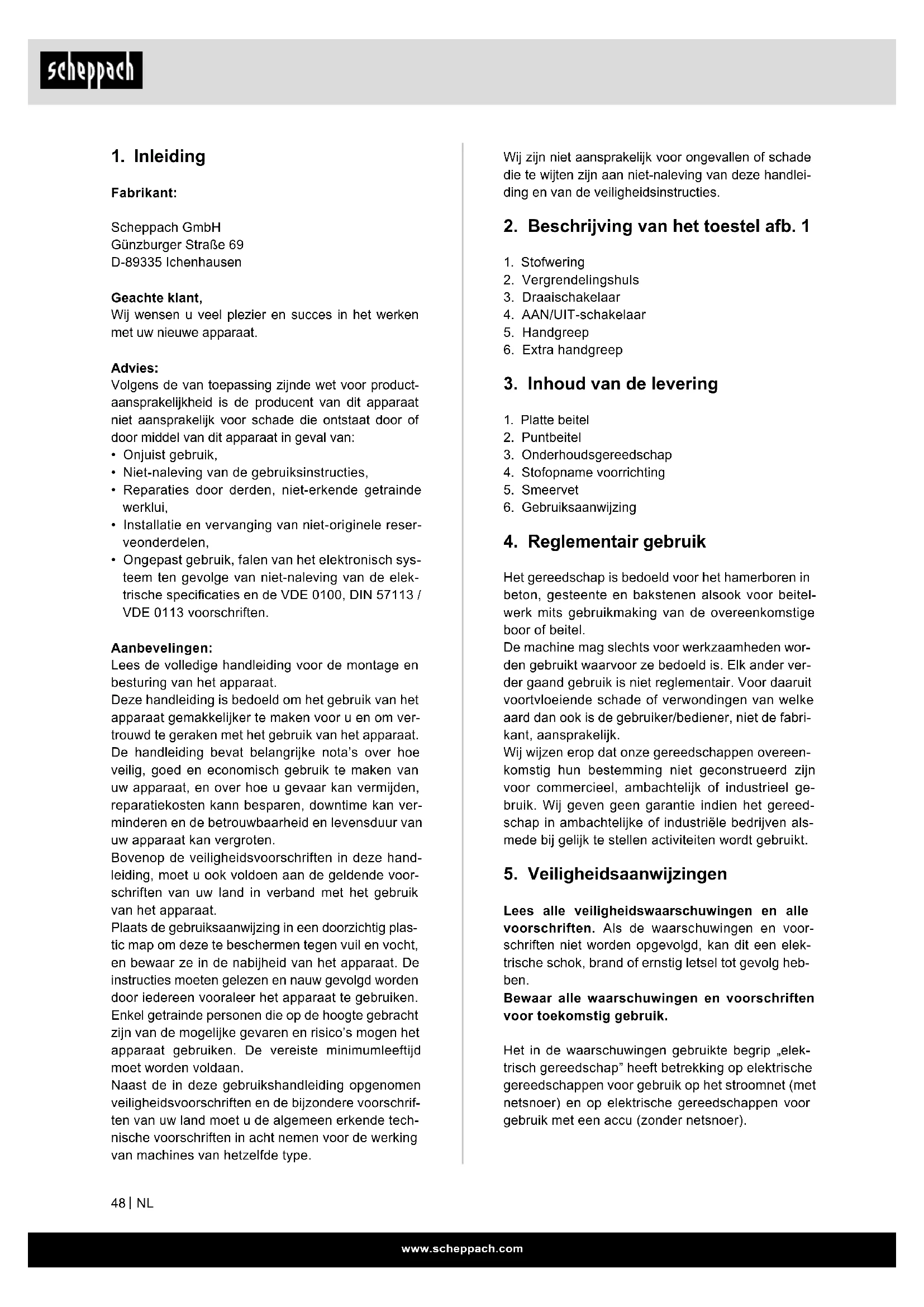

1. Inleiding

Fabrikant:

Scheppach GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

Geache klant,

Wij wensen u veel plezier en succès in het werkemet uw nieuwe apparaat.

Advies:

Volgens de van toepassing zichne wet voor productaansprakelijkheid is de producent van dit apparaat Niet aansprakelijk voor schade die ontstaat door of door middel van dit apparaat in geval van:

• Onjuist gebruik,
• Niet-naleving van de gebruiksinstructies,
• Reparations door derden, nicht-erkende getrainde werklijk,
• Installatie en verwangting van nicht-originele reserveonderdelen,
• Ongepast gebruik, falen van het elektronisch systemen ten gevolge van Niet-naleving van de elektrische specificaties en de VDE 0100, DIN 57113 / VDE 0113 voorschriften.

Aanbevelingen:

Lees de volledige handleiding voor de montage en besturing van het apparaat.

Deze handleiding is bedoeld om het gebruik van het apparaat gemakkelijker te makeen voor u en om vertrouwd te geraken met het gebruik van het apparaat. De handleiding bevat belangrijkenota's over hoe veilig, goed en economisch gebruik te makeen van uw apparaat, en over hoe u gevaar kan vermijden, reparatiekosten kann besparen, downtime kan verminderen en de betrouwbaarheid en levensduur van uw apparaat kan vergroten.

Bovenop de veiligheidsvoorschriften in deze handleiding,要去 ook voldoen aan de geldende voorschriften van uw land in verband met het gebruik van het apparaat.

Plaats de gebruiksaanwijzing in een doordichtig plastic map om deze te beschermen gegen vuil en vocht, en bewaar ze in de nabijheid van het apparaat. De instructies要去en gelezen en nauw gevolgd worden door iedereen vooraleer het apparaat te gebruiken. Enkel getrainde personen die op de hoogte gebracht zich van de maybelijke bevaren en risico's moot het apparaat gebruiken. De vereiste minimumleeftijd moet worden voldaan.

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werkig van machines van hetzelfde type.

Wij zijn nicht aansprakelijk voor ongevalen of schade die te wijtenং aan Niet-naleving van deze handleiding en van de verilgheidsinstructies.

2. Beschrijving van het toestel afb. 1

1. Stofwering
2. Vergrendelingshuls
3. Draaischakelaar
4. AAN/UIT-schakelaar
5. Handgreep
6. Extra handgreep

3. Inhoud van de levering

1. Platte beitel
2. Puntbeitel
3. Onderhoudsgereedschap
4. Stofopname voorrichting
5. Smeervet
6. Gebruiksanaanjwijing

Het gereedschap is bedoeld voor het hamerboren in beton, gesteente en bakstenen alsook voor beitelwerk mits gebruikmaking van de overeenkomstige boor of.beitel.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor的那一uit voortvloeieende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overeenkomstig hun bestemming Niet geconstruereeerd zich voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

5. Veiligheidsaanwijzingen

Lees alle verilgheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

• Houd uw werkomgeving schoon en goed verlicht.
  Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
• Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking konnen brengen.
• Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanner u wordt afgeleid,kest u de controle over het gereedschap verliezen.

• De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
• Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
• Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
• Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
• Wonneur u buitenshuis met elektrisch gereed-schap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
• Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

• Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen.

Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

• Draag persoonlijke beschermende uitrusting. Draag algijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
• Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppaktof draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
• Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
• Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situations beter onder controle honden.
• Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handsochoenenuit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
• Wonneer stofafzigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moot worden gerepareerd.
- Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weg lept.

Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

• Bewaar nicht-gebruike elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er nicht mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gaavariijk wanneer deze door onervaren Personen worden gebruikt.
• Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken de beschadigd zijn dat de werkking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
• Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zichen gemakkelijker te geleiden.
• Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.

Service

• Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en al-leen met originele verrangingsonderdelen. Daar-mee worden gewaarborgd dat de verilgheid van het gereedschap in stand blijft.

WAARSCHUWING! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigden interfereren met actieve of passieve medische implantaten.

Om het risico op ernstig of dodelijk letsel te beperken, raden we Personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine worden gebruikt.

Veiligheidsvoorschriften voor hamers

• Draag een gehoorbeschemming. De bloatstelling aan lawaai kan gehoorverlies tot gevolg hebben.
• Gebruik extra grepen als deze bij het elektrische gereedschap geleverd worden. Het verlies van de contrôle kan tot verwondingen leiden.
• Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigeng stroomkabel kan raken.

Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden.

• Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger geleid.
• Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehouden werkstuk worden beter vastgehouden dan u met uw hand kutt doeon.
• Wacht tot het elektrische gereedschap tot stilstand is gekommen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

6. Restrisico's

Er blijven alkijd restrisico's over ook al wordt dit elektrisch gereedschapaar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwijze en uitvoering van dit elektrisch gereedschap:

• Longletsels indien geen gpaste stofmasker worden gedragen.
• Gehoorschade indien geen gpaste gehoorbeschermer worden gedragen.
• Schade aan de gezondheid die voortvloeit uithand-arm-trillingen indien het toestel lang zonder onderbreking worden gebruikt of Niet maar behorenwordt gehanteerd en onderhoden.

Opgenomen vermogen: 1050 W

Onbelast toerental 480 min

-1

Slagfrequentie 3780 bpm

Boorcapaciteit beton/steen (max.) 38 mm

De geluids- en vibratiewaarden werden bepaald volgens EN 60745.

Geluidsdrukniveau boren LpA 93,8 dB(A) Geluidsdrukniveau beitels LpA 95,8 dB(A) Onzekerheid K_pA3 dB

Geluidsvermögensniveau boren LWA 104,8 dB(A) Geluidsvermögensniveau beitels LWA 106,8 dB(A) Onzekerheid K_WA 3 dB

Draag een gehoorbeschermer.
Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745.

Trillingssemissiewaarde a, (handvat)

$$ = 1 4, 8 9 \mathrm {m} / \mathrm {s} ^ {2} $$

Trillingsemissiewaarde a_n (extra handgreep) = 13,02m / s^2

OnzekerheidK = 1,5 m/s²

Aanvullende informatie omtrent elektrische gereedschappen

Waarschuwing!

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap worden gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onderling te vergelijkken.

De vermelde trillingsemissiewaarde kan ook worden gebrukt om voor begin van de werkzaamheden de nadelige gevolgen te beoordelen.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
• Laat het toestel indien nodig nazien.
• Schakel het toesteluit als het Niet wordt gebruikt.
• Draag handschoenen.

8. Uitpacken

• Open de verpakking en haal het apparaat er voorzichtiguit.
• Verwijder het verpakkingsmaterialieal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controller of de inhoud van de levering volledig is.

• Controller het apparaat en de hulpstukken op transportschade.

• Bewaar de verpakking indien möglichk tot na het verstrijken van de garantietijd.

LETOP!

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen nicht met kunststof zakken, folies enkleine onderden spelen! Er bestaat gevaar voor inslikken en verzstkingsgevaar!

9. Vór inbedrijfstelling

Controleer of de geevens vermeld op het kenplaatje overeenkomen met de geevens van het stroomnet alvorens het gereedschap aan te sluiten.

Verwijder algtde netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

Met een leidingdetector nagaan, of op die plaats waar u de boorhamer gebruikt elektrische ledingen, gasleidingen of waterbuizen verborgen zich.

Extra handgreep (afb. 2, pos. 6)

De extra handgreep (6) biedt tijdens het gebruik van de boorhamer een bijkomende houvast. Het gereed-schap mag om veiligheidsredenen Niet zonder extra handgreep (6) worden gebruikt.

Maak de extra handgreep (6) op de boorhamer vast d.m.v. de kleminrichting. Door de greep gegen derichting van de wijzers van de klok in (vanuit de grep gezien) te draaien worden de kleminrichting losgezet. Door draaien van de handgreep met de wijzers van klok mee worden de kleminrichting aangehaald.

Zet eerst de klerminrichting van de extra handgreep los. Daarna kut u de extra handgreep (6) maar de voor u aangenaamste werkpositie zwenken. Draai dan de extra handgreep in tegengestelde draairichting terug zich tot de extra handgreep vast zit.

Gereedschap inzetten (afb. 3)

• Gereedschap vór het inzetten schoonmaken en lichtjes invetten met boorvet.
• Vergrendelhuls (2) terugtrekken en vasthonden.
• Stofvrij gereedschap al draaiend de gereed-schapshoender in tot gegen de aanslag schuiven. Het gereedschap worden automatisch vergrendeld.
• Vergrendeling controlleren door aan het gereed-schap te trekken.

Gereedschap verwijderen (afb. 4)

Vergrendelhuls (2) terugtrekken, vasthouden en geereedschap uittnemen.

Stofopnamekap (afb. 5)

Voor werkzaamheden met de boorhamer direct boven uw hoofd schuift u de stofopnamekap (a) over de boor.

10. Ingebruikneming

Let op!

Om zichzelf en anderen nicht in gevaar te brengen mag de machine alleen aan de beiden handgrepen worden vastgehonden! Zo Niet kan bij het aanboren van kabels een elektrische schok dreigen!

In-/uitschakelen (afb. 1)

Inschaken: bedrijffschakelaar (4) indrukken

Uitschakelen: bedrijfsschakelaar (4) loslaten.

Functie instellen (afb. 6)

Met de slagstop-/draaistopschakelaar kiest u de functie van het elektrische gereedschap.

Opmerking: Wijzig de functie alleen wanner het elektrische gereedschap uitgeschakeld is. Anders kan het elektrische gereedschap beschadigd raken.

Draai de slagstop-/draaistopschakelaar in degewenste stand.

• Positie voor hameren (A). Als het inzetgereedschap bij het inschakelen Niet meteen draait, maar u het elektrische gereedschap langzaam lopen tot het inzetgereedschap mee draait.
• Positie Vario-Lock (B) voor het verstellen van de hakpositione
• Positie voor hakwerkzaamheden (C)

Let op!

Voor het hamerboren is er slechts een geringe aanrukkracht nodig. Door een te hoge aanrukkracht worden de motor onnodig belast. Boor regelmatig controleren. Een botte boor bijslijpen of verrangen.

11. Reiniging en onderhoud

Trek vór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel möglichk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings-of oplosmiddelen; die zouden de kunststofcomponenten van het toestel konnen aantasten. Let er goed op dat geen water in het toestel terechtkomt.

Koolborstels

Bij bovenmatige vonkvorming maar u de koolborstels door een bekwame elektricien nazien.

Let op! De koolborstels mogen enkel door een bekwame elektricien worden verrangen.

Onderhoud

In het toestel zich er geen andere te onderhonden onderdelen.

Service-informatie

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig+zijn aan een slijtage door gebruik of een naturuurlijke slijtage, resp. dat de volgende delen nodig+zijn als verbruiksmaterialien.

Slijtstukken*: Koolborstels, boor, beitel

• nicht verpflicht bij de leveringsomvang begrepen!

Reserveonderdelen en accessoires waarverkrijngbaar bij ons servicecentrum. Scan hiervoor de QR code op de Voorpagina.

12. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrijne plaats die voor kinderen ontogankelijk is. De optimale opbergtemperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

13. Elektrische aansluiting

De geinstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebrukke verlangsnoer要去 eveneens aan deze voorschriften voldoen.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijk oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster-of deuropenen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.
• Snijplekken ontdat over de aansluitkabel is gere-den.
• Beschadigde isolatie odomat de stekker uit het stopcontact is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijkde defekte elektrische aansluitkabels mogeneit worden gebruikt en+zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatin op schade. Let erop dat bij het controeren de aansluitkabel Niet op het elektriciteitsnet is aangesloten.

Elektrische aansluitkabels要去en aan de relevante VDE- en DIN-voorschriften voldoen.

Gebruik uitsluitend aansluitkabels met de aandui-ding H05V V-F.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Wisselstroommotor

• De netspanning moet 230 VAC়
• Verlengsnoeren moeten tot een lenghte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparations van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine

Vervanging van de netaansluitleiding

Als de netaansluitleiding van dit apparaat beschadigd worden, dan要去hijdoordefabrikantofdiens klantendienst of door eengelijkwaardig gekwalificierde persoon verrangen worden, om gevaren te vermijden.

14. Afvalverwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Het toestel en+zijn accessoires bestaanuit diverse materialen,

zoals b.v. metaal en kunststof. Ontdoe u van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw specialzaak of bij uw gemeentebestuur!

15. Verhelpen van storingen

Oude apparatuur mag Niet bij het huisafval worden gegood!

Dit symbool geeft aan dat dit product conform de richtlijn inzakte verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijk bepalingen Niet bij het huishoudelijk vuil mag worden gegood. Dit product moet bij een hiervoor bestemde verzamelpunt worden afgegeven. Dit kan bijv. door teruggave bij de aanschaft van een soortgelijk product of door inlevering bij een erkend inzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan door mogelijk gevaarlijke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve effecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een efectief gebruik van natuurlijke ressources. Informatie inzakte inzamelpunten voor verbruikte apparatuur kutu opvragen bij de gemeente, de publieke afvalverwerker, een erkend afvalverwerkingssatston voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalverwerkingssatston.

De volgende tabel toont storingsymptomen en beschrijft hoe u deze op kurz loosen, als uw machine Niet goed werkt. Als u het probleem hiermee nicht kurz vinden en kan oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijk oorzaak Oplossing
Apparaat start nicht	Aan/uit-schakelaar defect	Reparatie lately uitvoeren door een geauthoriseerde service-werkplaats
	Motor defect	Reparatie lately uitvoeren door een geauthoriseerde service-werkplaats

Zichtbare gebrenken要去en binnen de 8 dagenaontvangst van de goederen worden gemeld, zo nicht verliest de verkoper elke aanspraak op grond van deze gebreken. One machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikhaar worden als geolg van ma

teriaal- of productiefouten, kosteloos verrangen. De garantie verwalt eigther bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderden die wij Niet zich producereren, geen wij enkel de garantie die wij zichigen van de oorspronkelijk leverancier. De kosten voor de montage van neue onderden vallen ten laste van de koper. Eigen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantia ES

Zichtbare gebreken要去en binnen 8 dagen na ontvangst van de goederen worden gemeld, anders verliest de koper elkrecht op aanspraak voor dergelijk Gebreken. Bjuen een juiste behandeling van onze machines en gedurende wettelijk garantietermiin vanaf de aflevering bieden wij garantie door elk machineonderdeel, datijdens dezeperiode door materiaal- of productiefouten

onbruikbaar zou worden, gratis te verrangen. Voor onderdelen die wij Niet zich producieren, bioden wij enkel garantie in die mate die toeleveranciers ons bieden. De kosten voor de plaatsing van deulative onderdelen draagt de koper. Aanspraken voor wijzigingen, waardeverminderin en overige schadelooststelling zijn uitgesloten.

Garanty DK

Medenna maskin foljer en 24 manaders garanti. Garantin tacker endast material- och konstruktionsfel.Defekta delar ersatts utan omkostningar, men kunden star for installationen.Var garanti tacker endast original-delar.Ansprak pa garantir oreliger inte for:garantin tacker ej, transportska
