Producttype	Draadloze reciprozaag
Merk	Greenworks
Model	G24RS
Nominale spanning	24 V (gelijkstroom)
Variabel toerental onbelast	0 - 2700 slagen per minuut
Zaagbladslaglengte	28 mm
Maximaal snijvermogen	180 mm
Gewicht (zonder accu)	3,45 kg
Compatibele accu	Modellen 29807 / 29837 (24 V)
Compatibele lader	Model 29817
Beoogd gebruik	Zagen van hout, kunststof, gipsplaat en metaal
Veiligheidsvoorziening	Vergrendelbare trekker, automatische bladstop, geïsoleerd oppervlak
Geluidsdrukniveau (LpA)	79 dB(A) (onzekerheid K=3 dB(A))
Geluidsvermogensniveau (LwA)	90 dB(A) (onzekerheid K=3 dB(A))
Trillingen (hout zagen)	6,526 m/s² (onzekerheid K=1,5 m/s²)
Onderhoud	Reinigen met een droge doek; geen oplosmiddelen gebruiken; laten repareren door een gekwalificeerde technicus
Onderdelen en repareerbaarheid	Alleen originele Greenworks-onderdelen; reparatie door erkend servicecentrum
Garantie	2 jaar voor huishoudelijk gebruik (30 dagen voor professioneel gebruik)
Certificeringen	CE, normen EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2
Milieubescherming	Recyclage van het gereedschap en de verpakking volgens de lokale richtlijnen

Veelgestelde vragen - G24RS GREENWORKS

Welk type accu gebruiken met de G24RS zaag?

Gebruik uitsluitend Greenworks accu's modellen 29807 of 29837 (24 V). Gebruik nooit andere accu's, dit kan brand veroorzaken.

Hoe vervang ik het zaagblad van de reciprozaag?

Zorg ervoor dat de accu is verwijderd. Ontgrendel de zaagbladhouder, plaats het zaagblad door de gaten uit te lijnen en vergrendel het. Controleer of het zaagblad goed vastzit voor gebruik.

Wat is het maximale snijvermogen?

De zaag kan materialen tot 180 mm dikte zagen, afhankelijk van het materiaaltype en het gebruikte zaagblad.

Kan ik de zaag gebruiken om metaal te zagen?

Ja, ze is ontworpen voor het zagen van hout, kunststof, gipsplaat en metaal. Gebruik een geschikt zaagblad voor metaal.

Hoe onderhoud ik de G24RS zaag?

Reinig de zaag na gebruik met een droge doek. Gebruik geen oplosmiddelen. Controleer regelmatig de staat van het zaagblad en bevestigingen. Laat repareren door een erkende technicus indien nodig.

Wat te doen bij lekkage van de accu?

Vermijd elk contact met de vloeistof. Bij contact, overvloedig spoelen met water en raadpleeg een arts als de ogen zijn geraakt. Kortsluit de accu niet.

Hoe bewaar ik de zaag en de accu?

Bewaar de zaag op een droge plaats, buiten het bereik van kinderen. De accu moet worden bewaard bij kamertemperatuur (20±5 °C), uit de buurt van hitte en vocht, en gedeeltelijk ontladen indien lange tijd opgeslagen.

Heeft de zaag beveiliging tegen onbedoeld opnieuw starten?

Ja, de trekker is voorzien van een vergrendeling. Zorg ervoor dat de schakelaar op uit staat voordat u de accu plaatst om onbedoeld starten te voorkomen.

Welke lader gebruiken voor de accu?

Gebruik uitsluitend de Greenworks lader model 29817. Een niet geschikte lader kan de accu beschadigen of brand veroorzaken.

Wat te doen als de zaag niet start?

Controleer of de accu is opgeladen en correct is geplaatst. Als het probleem aanhoudt, raadpleeg een erkend reparatiecentrum. Probeer niet het gereedschap zelf te demonteren.

GEBRUIKSAANWIJZING G24RS GREENWORKS

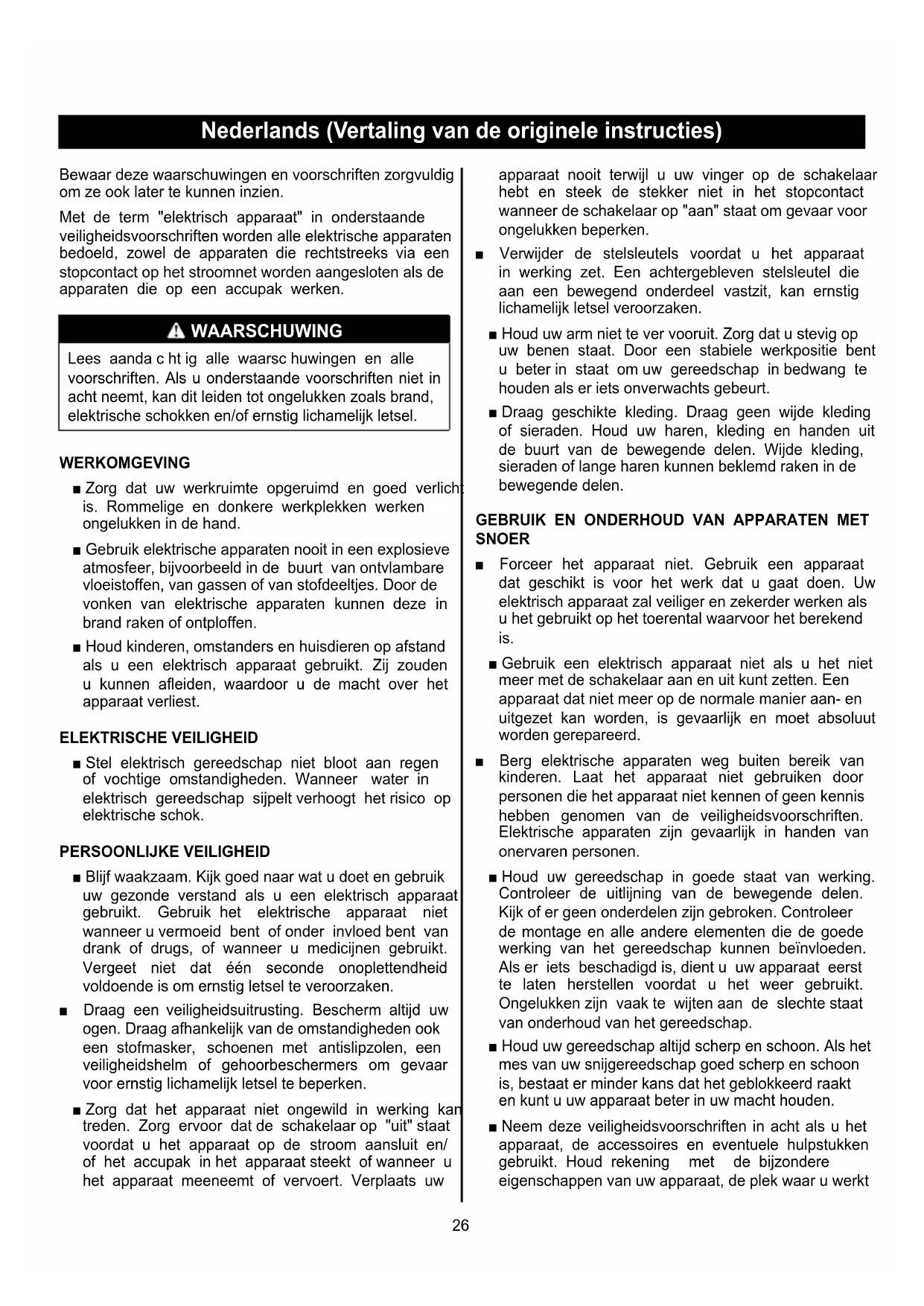

Nederlands (Vertaling van de originele instructies)

Bewaar deze waarschuwingen en voorschriften zorgvuldig om ze ook later te konnen inzien.

Met de term "elektrisch apparaat" in onderstaande veiligheidsvoorschriften worden alle elektrische apparaten bedoeld, zowel de apparaten die rechtstreeks via een stopcontact op het stroomnet worden aangesloten als de apparaten die op een.accupak werken.

WAARSCHUWING

Lees aanda cht ig alle waarsch huwingen en alle voorschriften. Als u onderstaande voorschriften nicht in acht neemt, kan dit leiden tot ongelukken zoals brand, elektrische schokken en/of ernstig lichamelijk letsel.

WERKOMGEVING

■ Zorg dat uw werkruimte opgeruimd en goed verlich is. Rommelige en donkere werkplekken werken ongelukken in de hand.
- Gebruik elektrische apparaten nooit in een explosieve atmosefer, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, van gassen of van stofdeeltjes. Door de vonden van elektrische apparaten können deze in brand raken of ontploffen.
Houd kinderen, omstanders en huisdieren op afstand als u een elektrisch apparaat gebruikt. Zij zouden u kunnen afleiden, waardoor u de macht over het apparaat verliest.

Stel elektrisch gereedschap Niet bloot aan regen of vochtige omstandigheden. Wanner water in elektrisch gereedschap sijpelt verhoegt het risico op elektrische schok.

PERSOONLIJKE VEILIGHEID

■ Blijf waakzaam. Kijk goed waar wat u doet en gebruik uw gezonde verstand als u een elektrisch apparaat gebruikt. Gebruik het elektrische apparaat Niet wanneer u vermoeid bent of onder invloed bent van drank of drugs, of wanneer u medicijnen gebruikt. Vergeet Niet dat een seconde onoplettendheid voldoende is om ernstig letsel teverozaken.
Draag een verilgheidsuitrusting. Bescherm algtd uw ogen. Draag afhankelijk van de omstandigheden ook een stofmasker, schoenen met antislipzolen, een verilgheidshelm of gehoorbeschemmers om gevaar voor ernstig lichamelijk letsel te beperken.
Zorg dat het apparaat Niet ongewild in werkking kan treden. Zorg ervoor dat de schakelaar op "uit" staat voordat u het apparaat op de stroom aansluit en/ of het.accupak in het apparaat steekt of wanner u het apparaat meeneemt of vervoert. Verplaats uw

apparaat nooit terwijl u uw vinger op de schakelaar hebt en steek de stekker Niet in het stopcontact wanner de schakelaar op "aan" staat om gevaar voor ongelukken beperken.

• Verwijder de stelsleutels voordat u het apparaat in werkung zet. Een achtergebleven stelsleutel die aan een bewegend onderdeel vastzit, kan ernstiglichamelijk letsel veroorzaken.
  Houd uw arm nicht te ver vooruit. Zorg dat u stevig op uw benen staat. Door een stabiele werkpositie bent u better in staat om uw gereedschap in bedwang te honden als er iets onverwachs's gebeurt.
• Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw haren, kleding en handen uit de buurt van de bewegende delen. Wijde kleding, sieraden of lange haren können beklemd raken in de bewegende delen.

GEBRUK EN ONDERHOUD VAN APPARATEN MET SNOER

• Forceer het apparaat Niet. Gebruik een apparaat dat geschikt is voor het werk dat u gaat doen. Uw elektrisch apparaat za veiliger en zekerder werken als u het gebruikt op het toerenal waarvoor het berekend is.
• Gebruik een elektrisch apparaat Niet als u het nicht meer met de schakelaar aan en uit kurz zetten. Een apparaat dat Niet更是 op de normale manier aan- en uitgezet kan worden, is gevaarlijk en要去 absolutuit worden gerepareerd.
  Berg elektrische apparaten weg buiten bereik van kinderen. Laat het apparaat Niet gebruiken door personen die het apparaat Niet kennen of geen kennis hebben genomen van de verilgheidsvoorschriften. Elektrische apparaten zijn gevaarlijk in handen van onervaren Personen.
  Houd uw gereedschap in goede staat van werking. Controller de uitlijing van de bewegende delen. Kijk of er geen onderdelen zijn gebroken. Controller de montage en alle andere elementen die de goede werking van het gereedschap kunnen beinvloeden. Als er iota's beschadigd is, dient u uw apparaat eerst te latent herstellen voordat u het weer gezruikt. Ongeluukken zich vaak te wijten aan de slechte staat van onderhoud van het gereedschap.
  Houd uw gereedschap alkijd scherp en schoon. Als het mes van uw snijgereedschap goed scherp en schoon is, bestaat er minder kans dat het geblokkeerd raakt en kurz u uw apparaat beter in uw macht honden.
  Neem deze veiligheidsvoorschriften in acht als u het apparaat, de accessoires en eventuele hulpstukken gebrukt. Houd rekening met de bijzondere eigenschappen van uw apparaat, de plek waar u werkt

Nederlands (Vertaling van de originele instructies)

en het soort werk dat u doet. Gebruik een elektrisch apparaatuitsluitend voor de toepassingen waarvoord het bestemd is om gevaarlijke situatuies te vermijden.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR APPARATEN ZONDER SNOER

• Controller of de schakelaar op UIT staat of vergrendeld is voordat u het apparaat op de stroom aansluit. Als u een.accupak in een apparaat steekt "AAN" staat kunt u ongelukken verroorzaken.
• Laad het.accupak van uw apparaat alleen op met behulp van de lader die door de fabrikant is aangegeven. Een laadapparaat dat voor een bepaald type accu bedoeld is, kan brand voroorzaken als het voor een ander type accu worden gebruikt.
• Met accugereedschap mag alleen een bepaald type accu's worden gelebruikt. Het gebruik van andere accu's kan brand veroorzaken.
  Houd de accu, wanner deze Niet gebruikt worden, uit de buurt van metalen voorwerpen zoals paperclips, geldstukken, sleutels, spijkers, schroeven en andere metalen voorwerpen die verbinding tussen de klemmen zouden konnen make. Kortsluiting van de klemmen van de accu kan brandwonden of brandveroorzaken.
  Zorg dat u Niet met accuvloeistof in aanraking komt als dit uit de accu is gelekt bij verkeerd gebruik. Mocht dit gebeuren, dan dient u de betreffende plekken met holder water te spoelen. Raadpleeg ook een arts als er vloeistof in uwogen is gekomen. De uit een accu gestoten vloeistof kan irritaties of brandwondenveroorzaken.

INSTRUÇOES DE SEGURANÇA PARA A BATERIA

Eventuele reparations mogen alleen door een bekwamevakman worden uitgevoerd met gebruik van originelereservedelen. Zo kurz u uw elektrisch apparaat veilig gebruiken.

BIJZONDERE VEILIGHEIDSVOORSCHRIFTEN

Houd de machine aan de geisoleerde handvatten vast wanner u werk uitvoert opplaatsen waar het zaagje een verborgen snoer kan raken. Wanner het zaagje een spanningsvoerende leiding raakt, kennende blootgestelde onderdelen van de machine onder spanning komen waardoor de gebruiker kan worden geelektrocuteerd.
■ Bescherm uw longen. Draag een gezichtsmasker of een stofmasker bij werkzaamheden waar bij stofdeeltjes vrijkommen.

BEOOGD GEBRUIK

U kurz dit product gebruiken voor de volgende doeleinden:

Nederlands (Vertaling van de originele instructies)

Zagen van alle houtsoorten
Zagen van kunststof
Zagen van gipsplaat
Zagen van metalen

ONDERHOUD

• Gebruik voor verranginguitsluitend originele Greenworks tools reserveonderdelen. Gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken.
  Voorkom het gebruik van oplosmiddelen wanner u kunststof onderdelen reinigt. De meeste kunststoffen zijn gevoelig voor schade van verschillende types commerciele schoonmaakproducten en+kunnen door hun gebruik worden beschadigd. Gebruik een schon doeok om vuil, stof, olie, vet, enz. te verwijderen.
• Verander niets aan de machine en gebruik geen hulpgereedschappen die nicht worden aanbevolen.

MILIEUBESCHERMING

Zorg dat grondstoffen gerecycleerd worden inplaats van wegegooid als afval. Om het milieu te beschermen dient de machine, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum te worden

aangeleverd.

SYMBOL

A	Veiligheidswaarschuwing
V	Volt
\( \mathbf{m}\mathbf{i}\mathbf{n}^{-1} \)	Aantal slagen per minuut
- - -	Gelijkstroom
C E	EU-conformiteit
	Lees de instructies zorgvuldig voordat u de machine in gebruik neemt.
	Draag een stofmasker
	Draag gehoorbescheming
	Draag gezichtsbescherming

	Recycleren
	Elektrisch afval mag nicht samen met ander huishoudafval worden weggegooid. Gelinge te recycleren indien demogelijkheid bestaat. Neem contact op met uw lokaal bestuur of handelaar om advies te krijgen over recyclage.

PICTOGRAMMEN IN DEZE GEBRUKSAANWIJZING

	Veiligheid
	Starten
	Bediening
	Informatie
	Vergrendeling
	Ontgrendeling
	Raakhet zaagblad nicht aan
	Hout

TECHNISCHE GEGEVENS

Spanning 24 V d.c.
	Variable speed
Onbelast toerental 0-2700/min. ($PM)
Slaglengthe 28 mm
Max. zaagcapaciteit 180 mm

Nederland (Vertaling van de originele instructies)

Gewicht 3.45kg
Accu 29807/29837
Acculader 29817

Greenworks Tools garantiebeleid voor doe-het-zelfmachine

GARANTIETERMIJN

Al het neue Greenworks Tools gereedschap worden geleverd met een garantie van 2aar op onderdelen en werk vanaf de aankoopdatum. Een garantie van 30 dagen is beschikbaar voor machines die professioneel worden gebruikt, aangezien Greenworks Tools vooral ontworpen zijn voor doe-het-zelvers.

Deze garantie is nicht overdraagbaar.

BEPERKINGEN

Deze garantie isuitsluitend van toepassing op defecte onderdelen en dekt geen herstellingen als gevolg van:
1. Normale slijtage.
2. Routine onderhoud of afstelling.
3. Schade veroorzaakt door foutieve handelingen/misbruik of verwaarlozing.
4. Oververhitting tengevolge van een gebrek aan onderhoud.
5. Schade tengevolge van verbinders/armaturen die loskommen door een gebrek aan onderhoud.
6. Schade veroorzaakt door reiniging met water.
7. Machines die worden onderhonden of hersteld door nicht-geauthoriseerde Greenworks Tools onderhoudscentra.
8. Machines die foultief zich gemonteerd of afgesteld.
9. Schade veroorzaakt door een fouitief gebruik van de machine.
10. Schade veroorzaakt door foultieve voorbereidingen voor winterisering (hogedrukreiniger)
11. Voorwerpen die als verbruksartikelen worden beschouwd, zijn normalaal gezien Niet door de garantie gedekt, met inbegrip van, maar nicht beperkt tot:
- Batterijen
- Elektrische kabels
- Zaagblad en bladonderdelen
Riemen
- Filters
Boor- en gereedschaphoulders
12. Bepaalde producten kuren onderdelen bevatten, zoals motoren of transmissies van een andere fabrikant. Deze voorwerpen zijn onderworpen aan het overeenkomstige garantiebeleid van de fabrikant, behalte in de gevallen waar Greenworks Tools Europe GmbH ermee instemt om vorderingen te aaanvaarden die zich buiten de garantieperiode van de respectievellijke fabrikant bevinden.
13. Tweedehandsartikelen zijn nicht gedekt onder dit garantiebeleid.
14. Het monteren van verrang- of bijkomende onderden die Niet door Greenworks Tools Europe GmbH worden geleverd of zich goedgekeurd.

Garantie

Om in het kader van dit beleid een vordering voor een product in te dieren, is het noodzakelijk een bewijs van de originele aankoopbon voor te leggen. Een kredietkaartafschrift geldt Niet als voldoende aankoopbewijs. Bij een eerste garantie-Indcident diert de klant het product waar de originele aankoopplaats terug te brengen, voorzien van het aankoopbewijs. De machine wordt waar onze centrale onderhoudsdienst gestuurd, waar een inspectie worden uitgevoerd. Indien wordt vastgesteld dat er een fouan aan de machine aanwezig is, za deze worden hersteld en gratisaar het adres van de klant worden terug gezonden. Machines met een verkoopprijs van minder dan €100, inclusief BTW, worden over het algemeen verrangen.

Als de centrale onderhoudsdienst vaststelt dat de machine geen fouit bevat, worden de klant op de hoogte gesteld van het feit dat hij de kosten van de herstelling dient te betalen.

Dit garantiebeleid is onder voorbehoud van wijzigingen om tegemoet te komen aan de noden van weitere producten. Een exemplaar van het meest recente garantiebeleid is beschikbaar op www.greenworkstools.eu.

Fabrikant: Changzhou Globe Co., Ltd.
Adres: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China
Naam en adres van de persoon die geauthoriseerd is voor de samenstelling van het technische dossier:
Naam: Peter Soderstrom
Adres: Hjortronvagen 3, 555 93 Jonkopin, Sweden

Hierbij verklaren wij dat het product

Categore:24V RECIPROZAAGMACHINE Model:3600107a Serienummer:Zie kentekenplaatje product Bouwjaar:Zie kentekenplaatje product

in overeenstemming is met de relevante bepalingen van de Machine Richtlijn 2006/42/EC; EMC-richtlijn 2014/30/EU

En bovendien verklaren wij dat de volgende (delen/clausules van) de Europese geharmoniseerde standaarden werden toegepast EN 60745-1, EN 60745-2-11, EN55014-1, EN55014-2

Gegarandeerd geluidsdruk niveau LpA=79dB(A), KpA =3dB(A)
Gegarandeerd geluidsniveau LwA=90dB(A), KwA =3dB(A)
Trilling van snijplank a_h,B = 7.849 m/s^2 , K_B = 1.5 m/s^2 Trilling van snijden houten balken a_wB = 6.526 m/s^2 , K_WB = 1.5 m/s^2

Plaats, datum: Changzhou, 14/12/2016 Handtekening: Ted Qu Haichao Directeur Kwaliteitszorg

Ted qu
