Tipo di prodotto	Sega alternativa senza filo
Marca	Greenworks
Modello	G24RS
Tensione nominale	24 V (corrente continua)
Velocità a vuoto variabile	0 - 2700 colpi al minuto
Corsa della lama	28 mm
Capacità di taglio massima	180 mm
Peso (senza batteria)	3,45 kg
Batteria compatibile	Modelli 29807 / 29837 (24 V)
Caricabatterie compatibile	Modello 29817
Usi previsti	Taglio di legno, plastica, cartongesso e metallo
Dispositivo di sicurezza	Grilletto con blocco, arresto automatico della lama, superficie isolata
Livello di pressione sonora (LpA)	79 dB(A) (incertezza K=3 dB(A))
Livello di potenza sonora (LwA)	90 dB(A) (incertezza K=3 dB(A))
Vibrazioni (taglio legno)	6,526 m/s² (incertezza K=1,5 m/s²)
Manutenzione	Pulire con un panno asciutto; non utilizzare solventi; far riparare da un tecnico qualificato
Pezzi di ricambio e riparabilità	Pezzi originali Greenworks solo; riparazione presso centro autorizzato
Garanzia	2 anni per uso domestico (30 giorni per uso professionale)
Certificazioni	CE, norme EN 60745-1, EN 60745-2-11, EN 55014-1, EN 55014-2
Protezione ambientale	Riciclare l'utensile e l'imballaggio secondo le normative locali

Domande frequenti - G24RS GREENWORKS

Che tipo di batteria utilizzare con la sega G24RS?

Utilizzare esclusivamente le batterie Greenworks modelli 29807 o 29837 (24 V). Non utilizzare mai altre batterie poiché ciò potrebbe provocare un incendio.

Come cambiare la lama della sega alternativa?

Assicurarsi che la batteria sia rimossa. Sbloccare il portalama, inserire la lama allineando i fori, quindi bloccare. Verificare che la lama sia ben fissata prima dell'uso.

Qual è la capacità di taglio massima?

La sega può tagliare materiali fino a 180 mm di spessore, a seconda del tipo di materiale e della lama utilizzata.

Posso usare la sega per tagliare il metallo?

Sì, è progettata per tagliare legno, plastica, cartongesso e metallo. Utilizzare una lama adatta al metallo.

Come mantenere la sega G24RS?

Pulirla con un panno asciutto dopo l'uso. Non utilizzare solventi. Controllare regolarmente le condizioni della lama e dei fissaggi. Far riparare da un tecnico autorizzato se necessario.

Cosa fare in caso di perdita della batteria?

Evitare qualsiasi contatto con il liquido. In caso di contatto, sciacquare abbondantemente con acqua e consultare un medico se gli occhi sono colpiti. Non cortocircuitare la batteria.

Come conservare la sega e la batteria?

Conservare la sega in un luogo asciutto, fuori dalla portata dei bambini. La batteria deve essere conservata a temperatura ambiente (20±5 °C), al riparo da calore e umidità, e parzialmente scarica se conservata a lungo.

La sega è dotata di protezione contro i riavvii involontari?

Sì, il grilletto è dotato di un dispositivo di blocco. Assicurarsi che l'interruttore sia su spento prima di inserire la batteria per evitare avviamenti accidentali.

Quale caricabatterie utilizzare per la batteria?

Utilizzare esclusivamente il caricabatterie Greenworks modello 29817. Un caricabatterie non adatto può danneggiare la batteria o provocare un incendio.

Cosa fare se la sega non si avvia?

Verificare che la batteria sia carica e inserita correttamente. Se il problema persiste, contattare un centro di riparazione autorizzato. Non tentare di smontare l'utensile da soli.

MANUALE UTENTE G24RS GREENWORKS

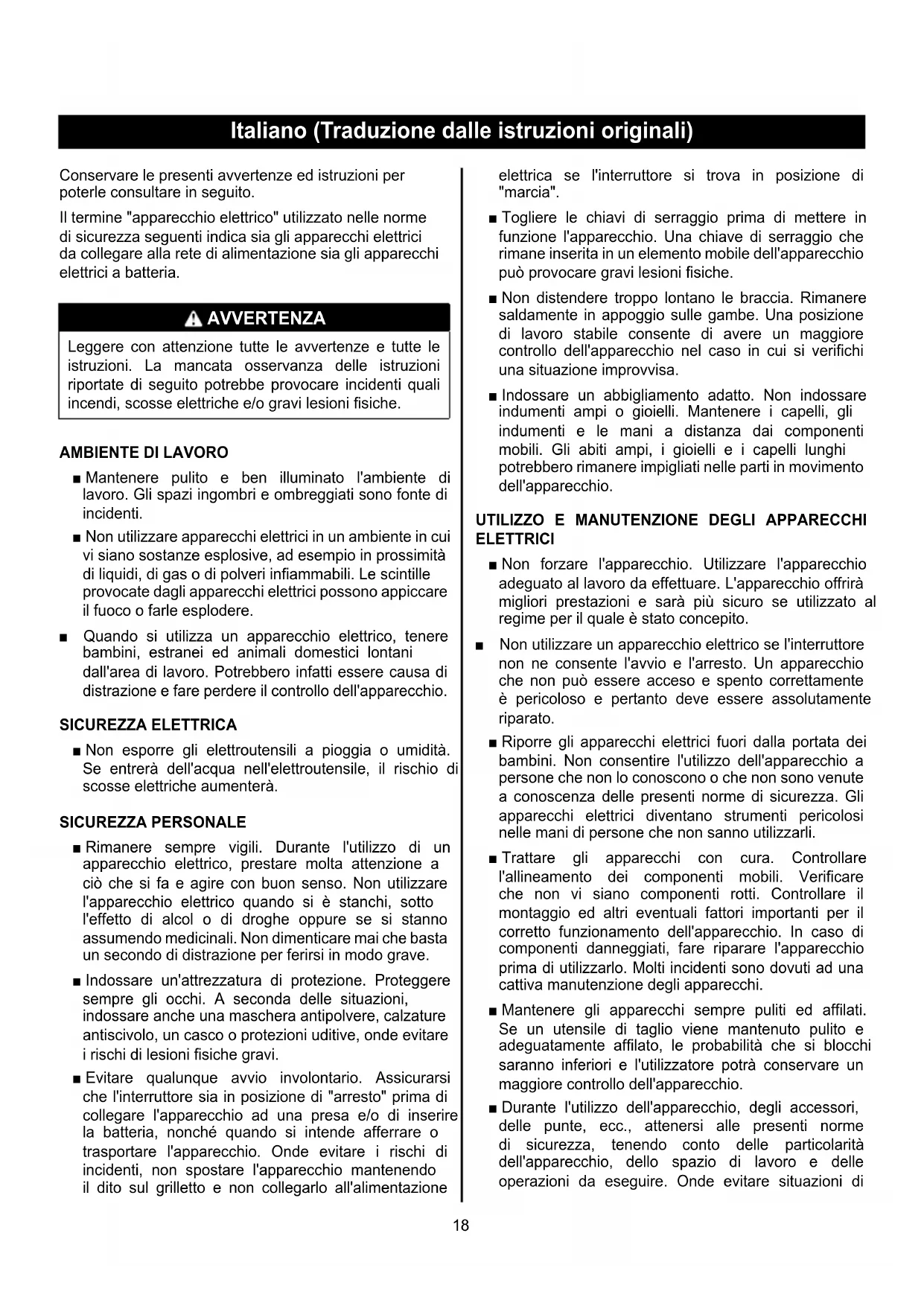

Italiano (Traduzione delle istruzioni originali)

Conservare le presenti avertenze ed istruzioni per poterle consultare in seguito.

Il termine "apparecchio elettrico" utilizzato nelle norme di sicurezza seguenti indica sua gli apparecchi elettrici da collegare alla rete di alimentazione sua gli apparecchi elettrici a batteria.

AVVERTENZA

Leggere conattenzione tutte le avventenze e tutte le istruzioni. La mancata osservanza delle istruzioni riportate di seguito potrebbe provocare incidenti quali incendi, scosse elettriche e/o gravi lesioni fisiche.

AMBIENTE DI LAVORO

• Mantenere pulito e ben illuminato l'ambiente di lavoro. Gli spazi ingombri e ombreggiati sono fonte di incidenti.
  Non utilizzare apparetti elettrici in un ambiente in cui vi siano sostanze esplosive, ad esempio in prossimità di liquidi, di gas o di polveri inflammabili. Le scintille provocate dagli apparetti elettrici possono appliccare il fuoco o farle esplodere.
• Quando si utilizes un appearecchio elettrico, tenere bambini, estranei ed animali domestici lontani dall'area di lavoro. Potrebbero infatti essere causa di restrazione e fare perdere il controllo dell'apparecchio.

SICUREZZA ELETTRICA

Non esporre gli elettroutensili a pioggia o umidità. Se entrera dell'acqua nell'elettroutensile, il rischio di scosse elettriche aumentoe.

SICUREZZA PERSONALE

Rimanere sempre vigili. Durante l'utilizzo di un apparecchio elettrico, prestare molto attenzione a perché si fa e agarire con buon senso. Non utilizzato l'apparecchio elettrico quando si è stanchi, quello effetto di alcol o di droghe oppure se si stanno assumendo medicinali. Non dimenticare mai che basta un secondo di distrazione per ferirsi in modo grave.
- Indossare un'attrezzatura di protezione. Proteggere sempre gli occhi. A seconda delle situazioni, indossareanche una maschera antipolvere, calzature anticiscivolo, un casco o protezioni uditive, onede evitare i rischi di lesioni fisiche gravi.
Evitare qualunque avvio involontario. Assicurarsi che l'interruttore sia in posizione di "arresto" prima di collegare l'apparecchio ad una presa e/o di insertire la batteria, nonché quando si intende afferrare o trasportare l'apparecchio. Onde evitare i rischi di incidenti, non spostare l'apparecchio mantenendo il dito sul grilletto e non collegarlo all'alimentazione

elettrica se l'interrutto si trova in posizione di "marcia".

• Togliere le chiavi di serraggio prima di mettere in funzione l'apparecchio. Una chiave di serraggio che rimane insertita in un elemento mobile dell'apparecchio può provocare gravi lesioni fisiche.
  Non distendere troppo lontano le braccia. Rimanere saldamente in appoggio sulle gambe. Una posizione di lavoro stabile consente di avere un maggiore controlo dell'apparecchio nel caso in cui si verifichi una situazione improvvisa.
• Indossare un abbligamento adatto. Non indossare indumenti ampi o gioielli. Mantenere i capelli, gli indumenti e le mani a distance dai componenti mobili. Gli abiti ampi, i gioielli e i capelli lunghi potrebbero rinanere impigliati nelle parti in movimento dell'apparecchio.

UTILIZZO E MANUTENZIONE DEGLI APPARECCHI ELETTRICI

Non forzare l'apparecchio. Utilizzato l'apparecchio adeguato al lavoro da effettuare. L'apparecchio offrirà migliori prestazioni e sare più sicuro se utilizzato al regime per il quale è stato concepito.
Non utilizzato un apparecchio elettrico se l'interruttore non ne consente l'avvio e l'arresto. Un apparecchio che non può essere acceso e spento correttamente è pericoloso e pertanto deve essere assolutamente riparato.
- Riporre gli apparecchi elettrici fuori alla portata dei bambini. Non consentire l'utilizzo dell'apparecchio a persona che non lo conoscono o che non sono venute a conoscenza delle presenti norme di sicurezza. Gli apparecchi elettrici divertano strumenti pericolosi nelle mani di persona che non sanno utilizzarli.
- Trattare gli apparecchi con cura. Controllare l'allineamento dei componenti mobili. Verificare che non vi siano componenti rotti. Controllare il montaggio ed altri eventuali fatti importanti per il corretto funzionamento dell'apparecchio. In caso di componenti danneggiati, fare riparare l'apparecchio prima di utilizzato. Molti incidenti sono dovuti ad una cattiva manutenzione degli apparecchi.
- Mantenere gli appearecchi sempre puliti ed affiliati. Se un utensile di taglio viene mantenuto pulito e adeguatamente affiliato, le probabilità che si blocchi saranno inferiori e l'utilizzatore potrè conservare un maggiore controlo dell'apparecchio.
- Durante l'utilizzo dell'apparecchio, degli accessori, delle punte, ecc., attenersi alle presenti norme di sicurezza, tenendoiconto delle particolarità dell'apparecchio, dello spazio di lavoro e delle operazioni da eseguire. Onde evitare situazioni di

Italiano (Traduzione delle istruzioni originali)

pericolò, utilizzare l'apparecchio elettrico solo per i lavori per cui è stato concepito.

NORMEDI SICUREZZA SPECIFICHE PER GLI APPARECCHIA BATTERIA

• Prima di installare la batteria, accertarsi che l'interruttore si trovi in posizione di "arresto". L'inserimento di una batteria in un appearechio in posizione di "marcia" può essere causa di incidenti.
  Per ricaricare la batteria dell'apparecchio, utilizzare esclusivamente il caricabatteria raccommando dal produttore. Un caricabatteria adatto ad un tipo di batteria potrebbe provocare un incendio se utilizzato con un altro tipo di batteria.
• Con un apparecchio a batteria deve essere utilizzato esclusivamente un tipo di batteria specifico. L'impiego di una batteria non conforme cui provocare un incendio.
• Quando la batteria non viene utilizzata, conservarla a distanza da oggetti metallici, come ad esempio fermagli, monete, chiavi, viti, chiodi o qualunque alto oggetto che potrebbe fare da ponte tra i due poli. Il cortocircuito dei poli della batteria può provocare uszioni o incendi.
  Evitare qualunque contatto con il liquido della batteria in caso di fuoriuscite dovute ad un utilizzo improprio. Qualora si verificasse quello tipo di situazione, risciacquare con acqua pulita la zona interessata. In caso di contatto con gli occhi, consultare un medico. Il liquido fuoriuscito alla batteria può provocare irritazioni o usioni.

ISTRUZIONI DI SICUREZZA PER IL GRUPPO BATTERIE

Non smantellare, aprire o smontare il gruppo batteria secondario.
Non esporre il gruppo batterie a calore o fuoco. Evitare di riporre alla luce diretta del sole.
Non corto-circuitare la batteria. Non ripore il gruppo batterie in maniera casuale in una scatola o in un cassetto dove potranno cortocircuitarsi l'un l'altro o potranno essere cortocircuitate da oggetti in metallo.
Non rimuovere la batteria dall'involucro originale necessario per l'utilizzo.
Non sottoporre il gruppo batterie a shock meccanici.
In caso di perdita di liquidi, non lasciare che il liquido entri in contatto con pelle o occhi. In caso di contatto, lavare la zona interessata con copiose quantità d'acqua e rivolgersi a un medico.
Non utilizzato un caricatore diverso da quello specificatamente fornito con l'utensile.
■Rispettareisimboli piu (+) emeno (-) della batteriae

dell'utensile e assicurarsi un utilizzo corretto.

Non utilizzato un qualsiasi gruppo batteria non indicator per l'utilizzo con quello utensile.
Non mescolare gruppi batterie di diversa produzione, capacità, dimensioni o tipo all'interno di uno stesso dispositivo.
- Tenere il gruppo batterie lontano alla portata dei bambini.
Rivolgersi immediatamente a un medico se il gruppo batterie viene ingoiato.
- Acquistare sempre lacella o la batteria corretta per l'utensile.
- Tenere il gruppo batterie pulito e asciutto.
■ Pulire i terminali del gruppo batterie con un panno pulito e asciutto se si sporcano.
Il gruppo batterie secondario deve essere carico prima dell'utilizzo. Utilizzato sempre il caricatore corretto e far riferimento alle istruzioni della ditta produttrice o il manuale di istruzioni per le corrette normative riguardanti la carica.
Non lasciare il gruppo batterie a lungo in carica quando non viene utilizzato.
- Dopo lunghi periodi di riponimento, cui sono necessario caricare e scaricare le celle o il gruppo Batterie molte volte per ottenere prestazioni ottimali.
Il gruppo batterie secondario garantirà le migliori prestazioni quandoesso in funzione a temperatura ambiente normale (20^± 5^)
- Conservare le istruzioni originali per eventuali riferimenti futuri.

MANUTENZIONE

Eventuali riparazioni devono essere effettuate da un techniciano qualificato, che utilizzeri sono solo parti di ricambio originali. In quello modo sare è possibile utilizzato l'apparecchio elettrico in totale sicurezza.

NORMESPECIALI DI SICUREZZA

Reggere l'utensile delle superfici isolate quando si svolge un'operazione nella quale le lame potrebbero toccare dei cavi nascosti. Se la lama taglia un cavo "vivo" le parti esposte dell'eletttroutensile potranno fare da conduttore e causare scosse elettriche.
Proteggere i polmoni. Se l'utilizzo dell'apparecchio produce polvere, indossare una maschera facciale o una maschera antipolvere.

UTILIZZO

Questo prodotto potrè essere utilizzato per i seguenti scopi:

Italiano (Traduzione delle istruzioni originali)

Tagliare tutti i tipi di legno
Tagliare plastica
Tagliare cartongesso
Tagliare metalli

MANUTENZIONE

In caso di sostituzione,utilizzare solo parti di ricambio originali Greenworks tools. Utilizzare parti di ricambio diverse potra causare rischi o danneggiare il prodotto.
Evitare di utilizzato solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici è soggetta a danni di vario tipo da solventi commerciali e cui essere danneggiata dal contatto con gli stessi. Utilizzato un panno pulito per rimuovere traccce di sporco, polvere,olio, grasso, ecc.
Non tentare di modificare l'utensile o creare acesori non raccomandi per l'utilizzo con quello utensile.

TUTELA DELL'AMBIENTE

Riciclare le materie prime anziché gettarle tra i rifi uti domestici. Per tutelare l'ambiente, l'appareccchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.

SIMBOLO

A	Allarme di sicurezza
V	Volt
min-1	Reciprocazioni al minuto
---	Corrente diretta
CE	Conformità CE
	Leggere attendamente le istruzioni prima di avviare l'utensile
	Indossare una maschera di protezione per la polvere
	Indossare cuffi e di protezione
	Indossare occhiali di protezione
	Riciclare

I prodotti elettrici non devono essere smaltiti con i rifi uti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatte adeguamente tali rifi uti.

ICONE IN QUESTO MANUALE

	Sicurezza
	Avvio
	Funzionamento
	Informazioni
	Blocco
	Sblocco
	Non toccare la lama
	Legno

CARATTERISTICTECNICHE

Voltaggio 24 V d.c.
	Variable speed
Velocità a vuoto 0-2700/min. (SPM)
Lunghezza dei colpi 28 mm
Capacità di taglio massima 180 mm

Italiano (Traduzione delle istruzioni originali)

Peso 3.45kg
Batteria 29807/29837
Caricatore batteria 29817

Garanzia Utensili Greenworks per Dispositivi per Lavori fai da te

PERIODO DI GARANZIA

Tutti gli Utensili Greenworks vengono forniti con una garanzia di 2 anni per le parti e l'eventuale lavoro alla data originale di acquireo. è disponibile una garanzia di 30 giorni per i dispositivi utilizzati professionalmente dal momento che gli Utensili Greenworks sono progettati principalmente per essere utilizzati da consumatori del mercato fai-da-te. Questa garanzia non è trasferibile.

LIMITAZIONI

Questa garanzia si applica solo a parti/componenti difettosi e non copre eventuali riparazioni dovute a:

1. Normale'usura e consumo.
2. Regolazioni o alterazioni di routine.
3. Danni causati da gestione scorretta/stress/utilizzo scorretto o non curanza.
4. Surriscaldamento a causa di mancata manutenzione.
5. Danni dovuti a dispositivi di bloccaggio/fissaggio che si allentano/ scollegano a causa di mancanza di manutenzione.
6. Danni causati da operazioni di pulizia con acqua
7. Utensili sottoposti a manutenzione o riparati da centri servizi Utensili Greenworks non autorizzati.
8. Utensili non correttamente montati o regolati.
9. Danni causati da un utilizzo scorretto dell'utensile.
10. Danni causati da un riponimento invernale scorretto (idropulitrici a pressione)

11. Elementi considerati come parti consumabili non normalmente coperte da garanzia, compresi ma non limitati a:

12. Batterie
    Cavi elettrici
    Lame e gruppo lame
    Cinghie

13. Filtri

14. Mandrini e reggiutensili

15. Alcuni prodotti sono contentere componenti come motori e trasmissioni prodotte da altre ditte, quosti componenti potranno essere soggetti a garanzie delle rispettive ditte produttrici tranne ove la Greenworks Tools Europe GmbH indichi e sia d'accordo a sottoscrivere eventuali richieste che non rientino nel periodo di garanzia della ditta produttrice di cui sopra. 13. Gli utensili di seconda mano non sono coperti alla presente garanzia.

16. Il montaggio di parti di ricambio, di sostituzione o di ulteriori componenti non forniti o APPROVATI alla Greenworks Tools Europe GmbH.

Garanzia

Per presentare una richiesta di garanzia su qualsi prodotto è obblatorio presentare una prova di acquisto dello stesso. Un estratto conto della carta di credito non si qualifica come sufficiente prova di acquisto. Quando si deve richiedere un intervento di garanzia per la prima volta il consumatore dovrá riportare il prodotto nel luogo di acquisto originale assieme alla prova di acquisto. L'utensile verrà inviato presso un centro servizi cliente centrale e verrà fatto un primo controlo. Se l'utensile è difettoso, dovrá essere riparato e inviato all'indirizzo del consumatore Gratisamente. Gli utensili venduti a meno di €100 euro comprese le tasse di vendita verranno di solito sostituiti.

Se il centro servizi clienti rileva che l'utensile non è difettoso a causa di un danno di fabbrica il consumatore dovrá pagare per il costo delle riparazioni.

Questa garanzia è soggetta a cambiamenti di tanto in tanto per rispettore le necessità di nuovi prodotti. Una copia della garanzia più recente sare disposibibile presso il site www.greenworkstools.eu.

DICIHIARAZIONE DI CONFORMITA EC

Produttore: Changzhou Globe Co., Ltd.
Indirizzo: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000
Republica Popolare Cinese
Nome e indirizzo della persona autorizzata a compilate il rapporto tecnico:
Nome: Peter Soderstrom
Indirizzo: Hjortronvagen 3, 555 93 Jönköping, Sweden

Con la presente si dichiara che il prodotto

Categoria: SEGA RECIPROCANTE DA 24V

Modello: 3600107a

Numero seriale: Vedere I'etichetta dei dati nominali Anno di costruzione: Vedere I'etichetta dei dati nom

é conforme con provvedimenti rilevanti della Direttiva Macchine 2006/42/EC; Direttiva EMC :2014/30/EU

Si dichiara inoltre che Inoltre con la presente si dichiarare che sono state utilizzate le seguente (parti/clausole degli) standard armonizzati europei EN 60745-1, EN 60745-2-11, EN55014-1, EN55014-2

Livello di pressione sonora garantita LpA=79dB(A), KpA =3dB(A) Livello di potenza sonora garantita LwA=90dB(A), KwA =3dB(A) Vibrazioni di tagliere _h,B = 7.849m / s^2 K_B = 1,5m / s^2 Vibrazioni di taglio trave di legno _LWB = 6.526m / s^2 K_WB = 1,5m / s^2

Luogo, data: Changzhou, 14/12/2016 Firma: Ted Qu Haichao Direttore Qualità

Ted qu
