GEBRUIKSAANWIJZING HDMC9800LW HOOVER

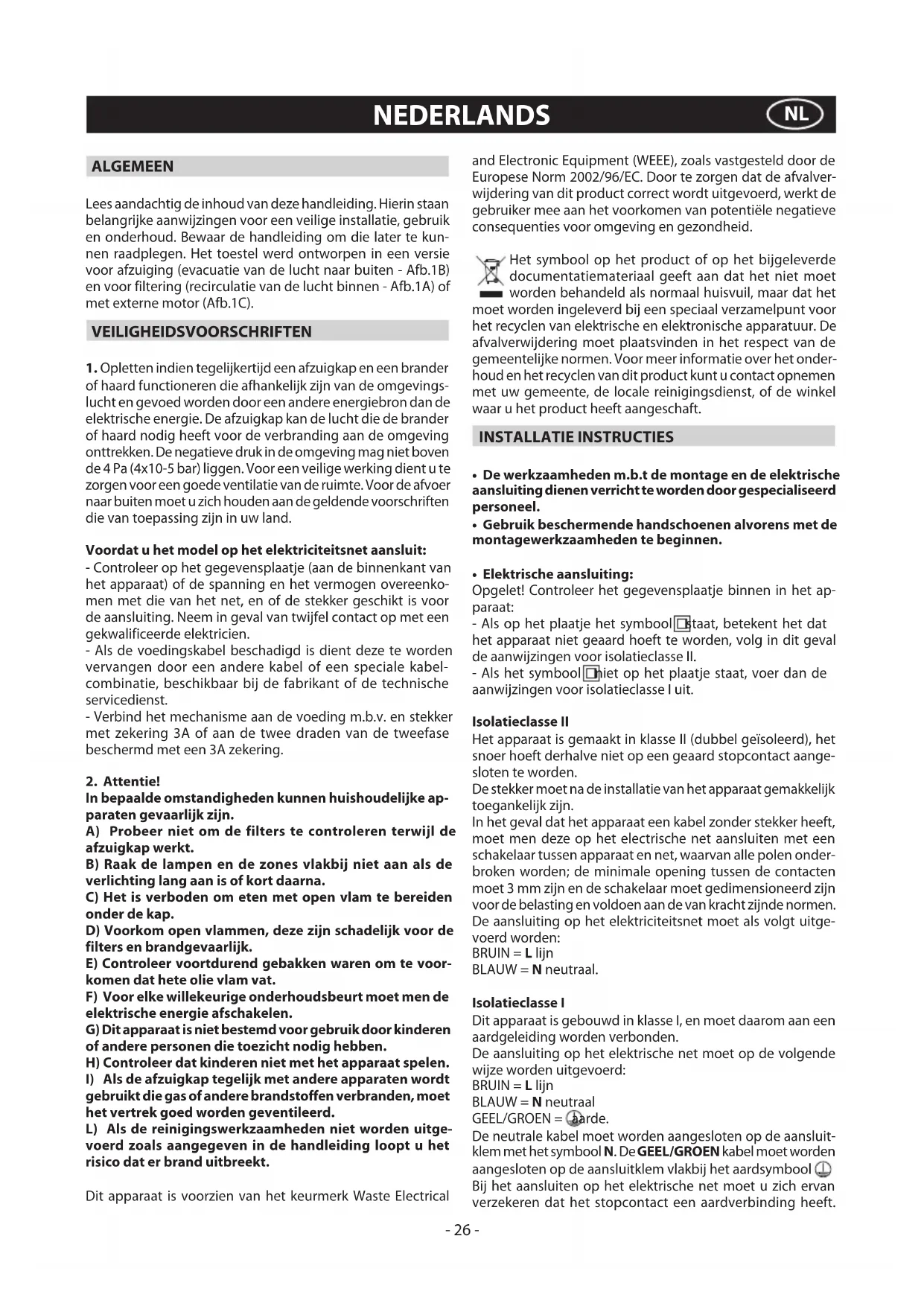

Lees aandachtig de inhoud van deze handleiding. Hierin staan belangrijke aanwijzingen voor een veilige installmentie, gebruik en onderhoud. Bewaar de handleiding om die later te kunnen raadplegen. Het toestel ward ontworpen in een versie voor afzuiging (evacuatie van de lucht waar buiten - Afb.1B) en voor filtering (recirculatie van de lucht binnen - Afb.1A) of met externe motor (Afb.1C).

VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkkertijd een afzuigkap en een brander of haard functioneren die afhankelijk zich van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energia. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werkung dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer maar buiten moet u zich houden aan de geldende voorschriften die van toepassing zich in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

• Controller op het gevevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien.
• Als de voedingskabel beschadigd is dient deze te worden verrangen door een andere kabel of een speciale kabel-combinatie, beschikbaar bij de fabrikant of de technische servicedienst.
• Verbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering.

2. Attentie!

In bepaalde omstandigheden können huishoudelijk apparaten gevaarlijk zijn.

A) Probeer Niet om de filters te controlleren verwijl de afzuigkap werkt.
B) Raak de lampen en de zones vlak bij Niet aan als de verlichting lang aan is of kort daarna.
C) Het is verboden om eten met open vlam te bereiden onder de kap.
D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk.
E) Controller voortdurend gebakken waren om te voorkomen dat hete olie vlam vat.
F) Voor elke willekeurige onderhoudsbeurt要去 men de elektrische energia aftschakelen.
G) Dit apparaat is Niet bestemd voor gebruik door kinderen of andere Personen die toezicht nodig hebben.
H) Controller dat kinderen nicht met het apparaat spelen.
I) Als de afzuigkap tegelijk met andere apparaten worden gebruikt die gas of andere brandstoffen verbranden,要去 het vertrek goed worden geventileerd.

L) Als de reinigingswerkzaamheden nicht worden uitgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt.

Dit apparatus is voorzien van het keurmerk Waste Electrical

and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct worden uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor omgeving en gezondheid.

Het symbol op het product of op het bijgeleverde documentatiematerialiaal geeft aan dat het Niet要去 worden behandeld als normala huisvuil, maar dat het要去 worden ingeleverd bij een special verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering要去plaatsvinden in het respect van de gemeentelijkne normen. Voor meer informatie over het onderhoud en het recyclen van dit product kutu contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.

• De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personneel.

• Gebruik beschermende handschoenen alvorens met de montagewerkzaamheden te beginnen.

• Elektrische aansluiting:

Opgelet! Controller het geveensplaatje binnen in het apparaat:
- Als op hetplaatje het symbool Staat, betekent het dat het apparaat Niet geaard hoeft te worden, volg in dit geval de aanwijzingen voor isolatieklasse II.
- Als het symboolhiet op het planta wat, voer dan de aanwijzingen voor isolatieklassie Iuit.

Isolatieklass II

Het apparaat is gemaakt in klasse II (dubbel geisoleerd), het snoer hoeft derhalve Niet op een geaard stopcontact aangesloten te worden.

De stekker要去 de installmentie van het apparaat gemakkelijk toegankelijk+zijn.

In het geval dat het apparaat een kabel zonder stekker heeft, moet men.Deze op het electrische net aansluiten met een schakelaar tussen apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet 3mm zich en de schakelaar要去 gedimensioneerd zijn voor de belasting en voldoen aan de van kracht zijnde normen. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L lijn

BLAUW = N neutral.

Isolatieklass I

Dit apparaat is gebouwd in klassle, en moet waarom aan een aardgeleiding worden verbonden.

De aansluiting op het elektrische net moet op de volgende wijze worden uitgevoerd:

BRUIN = L lijn

BLAUW = N neutral

GEEL/GROEN = arde.

De neutrale kabel要去 worden aangesloten op de aansluitklem met het symbooN. De GEEL/GROEN kabel要去 worden aangesloten op de aansluitklem vlakbij het aardsymbool ① Bij het aansluiten op het elektrische net要去 u zich ervan verzekeren dat het stopcontact een aardverbinding heeft.

Nadat u de afzuigkap heeft gemonteerd dient u ervoor te zorgen dat het stopcontact makkelijk te bereiken is. In het geval van een directe aansluiting op het elektrische net is het noodzakelijk tussen het apparaat en het net eeneerpolige schakelaar aan te brengen met een minimum afstand van 3 mm tussen de contacten. Deze要去 aangepast zich aan het elektrische vermogen en voldoen aan de geldende normen.

• Indien het gebruikte fornuis electrisch, op gas of met inductie werkkt, dan要去 de minimale afstand hiertussen en het laagste deel van de kap tenminste 45cm bedragen. Sluit de afvoer van de afzuigkap Niet aan op een leiding waardoor warme lucht circuleert of die gebruikt worden voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energia gevoed worden.

• Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reducerelement zou de prestaties van het product hunnen beperken en het lawaai hunnen doeon toenemen.

Let op!

• Alvorens met de montagewerkzaamheden te beginnen,要去 om de zuigkap gemakkelijker te kuren manoeuvreren de volgende werkzaamheden uityoeren:

• Verwijder Het vetfilter door aan de handgreep te trekken, zoals aangeduid in figuur 2 - fase 1.

• Indien het product voorzien is van actieve koolfilters (B-C),要去 u ze verwijderen zoals aangeduid in figuur 2 - fase 2B of 2C.

• Verwijder het koepeltje M zoals aangeduid in figuur 2 - fase 4.

- Bevestiging aan de muur (Afb.3):

• Trek een lijn op de muur langs de onderzijde van de kap figuur 3 - fase 1 (houdt rekening met de minimum afstand tot de kookplaat).
• Plaats de bevestigingsmal aan de wand. Zorg ervoor dat de lijn overeenkomt met de lijn beschreiben in de voorgaande paragraaf.
• Teken en maak de bevestigingsgaten figuur 3 - fase 2.
• Bevestig de 4 expansieankers en de 2 schroeven A-B zondere ze volledig vast te schroeven figuur 3 - fase 2.
• Plaats het apparaat gegen de muur en bevestig het definitief via de 2 schroeven B figuur 3 - fase 3-4 en 2 veiligheidsschroeven B figuur 3 - fase 5.
• Gebruik bij het monteren schroeven en pluggen die geschikt zich voor het type wand (bv. gewapend beton, gipsplaat, enz.).
• Indien de schroeven en de pluggen bij het product zijn geleverd要去 zich ervan verzekeren dat ze geschiktarend voor het type wand waaraan de kap worden bevestigd.

- Bevestiging aan de muur ACCESSOIRES (Afb.4):

Als optie kan dit kapmodel nivelleringsbeugels hebben, die u afzonderlijk bij uw verkoper要去 aanvragen.

Trek een lijn op de muur langs de onderzijde van de kap figuur 3 - fase 1 (houdt rekening met de minimum afstand tot de kookplaat).
- Plaats de bevestigingsmal aan de wand. Zorg ervoor dat de lijn overeenkomt met de lijn beschreiben in de voorgaande paragraaf.

• Teken en maak de bevestigingsgaten figuur 3 - fase 2.

• Neem de twee nivellersingsbeugels C en bevestig ze op de ondersteuning van de kap met de schroeven D zoals aangegeven in figuur 4 - fase 1, let op dat u de 2 nivellersingsschroeven

D nicht vastzet.

• Neem het toestel en hang het op de twee schroeven B figuur 4 - fase 2.
• Lijn het toestel in horizontale stand uit met behulp van de twee nvellingerssschroeven D figuur 4 - fase 3.
• Na de uitlijning haalt u de 2 schroeven B figuur 4 aan - fase 4 en bevestigt u de kap definitief op de muur met de twee veiligheidsschroeven B figuur 4 fase 5.
• Gebruik bij het monteren schroeven en pluggen die geschikt zich voor het type wand (bv. gewapend beton, gipsplaat, enz.).
• Indien de schroeven en de pluggen bij het product zijn geleverd要去 zich ervan verzekeren dat ze geschiktarend voor het type wand waaraan de kap worden bevestigd.

- Filterversie

• Verwijder het koepeltje M en het rooster E (Fig. 5).
• Doe de voedingskabel door de opening van het koepeltje M, aangeduid in Fig.6.
• Neem de kabelgeleider H enplaats hem tussen de voedings-kabel en de opening.
• Bevestig het koepeltje M en het rooster E en let er op dat ze perfect aan de bevestigingspennen G worden gehecht. (Fig.6). De filters moeten op de afzuiggroep aangebracht worden, aan de binnenkant van de kap, enaarop gecentreerd worden door ze 90 graden te draaien tot ze vastklikken (Afb.10B).

- Accessoires

Op dit model afzuiigkap kan als een optional een decoratieve schachten worden gemonteerd, die u kunt aanvragen bij uw verkoper

Alvorens de decoratieve schoorstenen te installereren,要去 het koepeltje weggenomen worden en dient men de 4 schroeven B los te draaien waarmee de bevestigingspennen G vastbezet zichn,zoals Afb.7 toont.

- Installatie van modellen met decoratieve schoorsteen afzuigversie

Monteer de elektrische voeding binnen de decoratieve schacht. Verbind, door middel van een flexibele buis L, de flens F aan de luchtafvoeropening (Afb. 7).

Regel de bredte van de ophangsteun van het bovenste verbindingsstuk (Afb.8).

Bevestig hemervoVG aan het plafond op dusdanige wijze dat hij in een rechte lijn staat met uw kap, door middel van de schroeven A.Respecteer de afstand vanaf het plafond, aangegeven in (Afb.8).

Steck het bovenste verbindingsstuk in de onderste schacht en laat hem op de behuizing staan (Afb.9).

• Bevestig de onderste siermantel op de kap met behulp van de meegeleverde schroeven H (Fig.9B).

Haal de bovenste schacht omhoog tot aan de steun en bevestig hem met behulp van de schroeven B (Afb. 8).

Om de afzuigversie in de filterversie te veranderen dient u uw verkoper om de actieve koolstoffilters te vragen en de montageinstructies te volgen.

- Filterversie:

Attentie!

• Om de kap te veranderen van de AFZUIG- maar de FILTER-versie,要去 men de koolfilters bij de eigien dealer als toebehoren bestellen. Er zijn drie verschillende typen kits verkrijgbaar, een met koolstofffilterdozen (Afb.10B) en de andere met herbruikbare koolstoffilters (washaar) (Afb.10C - Afb.10D).
• De RONDE actieve koolstoffilters moeten, naargelang het model in uw bezit, aan de zuiggroep bevestigd worden die zich binnenin de kap bevindt. Centreer en draai ze 90 graden tot ze vastklikken (Fig.10B). Om ze te verrangen要去en deze

handelingen omgekeerd uitgevoerd worden.

-Volg de instructies voor montage in de KIT voor de WASBARE regenererebare achieve koolstoffilters (Afb.10C).
- Voor de RONDE, WASBARE regenerereerbare actieve koolstoffilters (Fig.10D), verwijdert u het matrasje en volgt u de instructies aangegeven in de paragraaf GEBRUIK EN ONDERHOUD, "regenerereerbare actieve koolstoffilters".

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te latent nadat het eten bereid is, voor een optimale luchtverversing. De goede werkung van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolestof.

• De vetfilter—heeft als doel de vetdeeltjes die in de lucht hangen gegen te honden, bijgevolg is deze filter onderhevig aan verstoppen na een bepaalde tijd, afhankelijk van het gebruik van het apparatus.

• Om brandgevaar te voorkomen, moeten de vetfilters hoogstens iedere 2 maanden met de hand gewassen worden met neutrale vloeibare reinigingsmiddelen die Niet schuren ofwel in de vaatwasser op lage temperatuur met korte cycli.
• Na enkele wasbeurten können er kleurveränderingen optreten. Ditfeit geeft u geenrecht op een klacht voor eventuele verwanging.
• De actieve koolstoffilters dienen om de lucht te zuiveren die in het milieu wordenuitgestoten, en heeft als functie de onaangename geuren die bij het koken vrijkomen op te vangen.

• De actieve koolstoffilters die nicht regenererateaar zijn, moeten hoogstens iedere 4 maanden worden verrangen. De verzadiging van de actieve koolstof hangt af van een min of meer langdurig gebruik van het apparatusaat, van het type keuken en van de regelmaat waarmee de schoonmaak van de vetfilter worden UITgevoerd.

• De regenererebare actieve koolstoffilters要去 met de hand worden gewassen met neutrale detergenten die nicht schuren, of in de vaatwasser bij een maximumtemperatuur van 65^ (de wascyclus要去 gebeuren zonder vaat). Neem het overtollige water weg zonder de filter te beschadigen, verwijder de plastic delen en LAST het matrasje in de oven drogen gedurende minstens 15 minuten bij een maximumtemperatuur van 100^ . Om de werking van de regenererebare koolstofffilter efficien te houden,要去.Deze handeling iedere 2 maanden worden herhaald. Ze要去 worden verwangen na hoogstens 3aar ofwel wonneer het matrasje beschadigd geraakt is.

• Het is belangrijk dat de vetfilters en de regenererebare actieve koolestoffilters goed droog+zijn vooraleer ze opnieuw te monteren.
• Maak de kap zowel van binnen als van buiten regelmatig schoon met behulp van een doek gedrenkt in gedenatuereerde alcohol of neutrale vloeibare schoonmaakmiddelen die Niet schuren.
• De verlichtingsinstallatie is ontworpen voor het gebruik tijdens het koken en Niet voor langdurig gebruik als algemene verlichting van het vertrek. Langdurig gebruik van de verlichting verminder te gevoelig de gemiddelde levensduur van de lampen.
• Als het apparaat uitgerust is met de serviceverlichting dan kan deze gebruikt worden voor langdurig gebruik van de algemene verlichting van het vertrek.
• Attentie: het Niet naleven van de waarschuwingen voor schoonmaak van de kap en de verranging en schoonmaak van de filters brengt brandgevaar met zich mee. Het is.daarom

aangeraden om zich te houden aan de voorgestelde instru-ties.

• Vervanging van de halogenlampen (Afb.11A):

Om de halogenlampen B te verwangen moet men het glaasje C verwijderen door een voorwerp als hefboom in de waarvoort bestemde sploten te steken. Vervang met lampen van hetzelfde type. Opgelet: raak de lampen nicht met de blote handen aan.

• Vervanging van de LED-lampen (Afb.11B):

Als de versie van het apparaat met LED-lampen is, dan is voor de verranging waarvan de tussenkomst van een gespecialiseerd technicus nodig.

• Kontroller (Afb.12):

OPMERKING: met dit commando kan men het toestel ook met een afstandsbediening besturen, aan te vragen als accessoire.

Toets A = Zet de kap aan/uit. Het toestel wordt in 1e能力和 ingeschakeld.

Toets B = Vermindert de snelheid van de motor.

Display C = Geeft de geseleerde snelheid van de motor aan en de activering van de timer/intensieve snelheid/signalering van de filters.

Toets D = Verhoogt de slelheid van de motor.

Wanner u vanuit 4e snuglid op deze toets drukt, wordt de intensieve snuglid gedurende 6 minuten ingeschakeld. Daarna gaat het toestel terug werken op de snuglid waarmee gewerkt werden op het moment van de activering. Tijdens deze functie knippert het cijfer 4 op het display.

• Indien u de functie wilt deactiveren voor de 6 minuten zich verstreten, drukt u op de toets B.

Opgepast! Sommige modellen werken tot op de 3e能力和 dit betekent dat de intensieve能力和 voorzien is.

Toets E = Bij een willekeurige ingeschakelde slelheid 1-2-3 (behalve de intensieve slelheid 4) worden de timerfunctie ge-activeerd door de toets in te drukken. Wanner de timerfunctie actief is, moet de slelheid ingesteld op het moment van de activering gaan knipperen.

15 min. na het einde van het tellen gaat de kap uit (motor en eventuele lichten aan).

Indien de intensieve snelheid in werkung is, kan de timer nicht geactiveerd worden.

• Indien u de functie wilt deactiveren voor de 15 minuten zich verstreten, drukt u op de toets E.

Toets F = Zet de lampen aan/uit.

• Verzadiging vetfilters/actieve koolstofffilters:

-Wanneer het display C na 30 u werkung knippert en de werkingsnelheid afwisselt met de letter F (vb. 2 en F), betekent dit dat de vetfilters gewassen要去en worden.

• Wanner het display C na 120 u werkking knippert en de werkingsnelheid afwisselt met de letter C/F (vb. 2 en C/F), betekent dit dat de koolstoffilters moeten worden gewassen of verrangen.

• Wonneer de gereinigde filter eenmaal terug op+zijn plaats zit, moet u het elektronische geheugen resetten terwijl de kap aan staat door de toets B circa 3 sec. ingedrukt te houden.

Na deze tijdsspanne verschijnt de letter E op het display (bevestiging reset uitgevoerd) en worden de kap uitgeschakeld.

• Mechanische commando's (Fig.13): de gebruike symbolen zich als volgt:

A=toets LICHT/ON-OFF
B=toets OFF / EERSTE SNELHEID
C=toetsTWEEDESNELHEID
D = toets DERDE SNELHEID

Als de kap in eerste, tweede of derde snugelheid wordenuitgeschakeld, za die opdezelfde werkingsnelheid herstartenzoals ingesteld op het moment van de uitschakeling wannerede kap waar wordeningeschakeld.

Indien u product Niet juist functioneert, raden wij u aan:

• Te controlleren of de stekker goed in het stopcontact zit.

Indien u deoorzaak van de onjuiste werkking Niet kunt vinden: schakel het apparaatuit, sleutel Niet aan het apparaat, en schakel de Technische Servicedienst in.

REGISTRATIENUMMER PRODUCT. Waar bevindt het zich?

Het is van groot belang dat u de code van het product en het registratienummer (16 nummers, die beginnen met het cijfer 3) doorgeeft aan de Technische Servicedienst dat u op het garantiecertificaat terugvindt, of op het typeplaatje aan de binnenkant van het apparaat.

Op deze wijze(Int)kunt u voorkomen dat de monteur onnodig langskommt en bespaart u de Voorrijkosten.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
