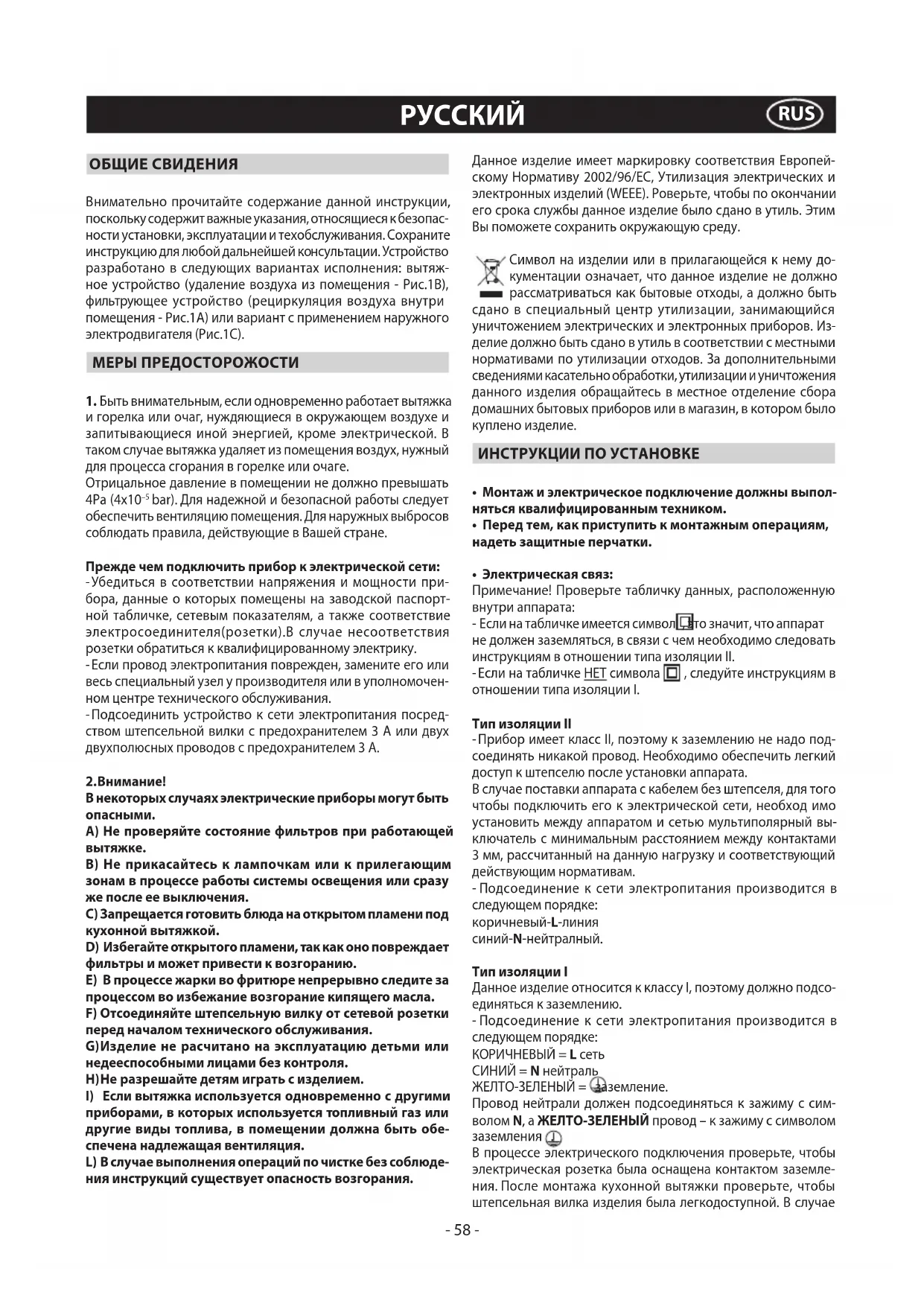

нимательно прочитайте содержание данной инструкции, поскольку содержит важные указания, относящиеся к безопас- ности установки, эксплуатации и техобслуживания. Сохраните инструкцию для любой дальнейшей консультации. Устройство разработано в следующих вариантах исполнения: вытяж- ное устройство (удаление воздуха из помещения - Рис.1В), фильтрующее устройство (рециркуляция воздуха внутри помещения - Рис.1А) или вариант с применением наружного электродвигателя (Рис.1C). MЕРЫ ПРЕДОСТОРОЖОСТИ

1. Быть внимательным, если одновременно работает вытяжка

и горелка или очаг, нуждяющиеся в окружающем воздухе и запитывающиеся иной энергией, кроме электрической. В таком случае вытяжка удаляет из помещения воздух, нужный для процесса сгорания в горелке или очаге. Отрицальное давление в помещении не должно превышать 4Pa (4x10

bar). Для надежной и безопасной работы следует обеспечить вентиляцию помещения. Для наружных выбросов соблюдать правила, действующие в Вашей стране. Прежде чем подключить прибор к электрической сети: - Убедиться в соответствии напряжения и мощности при- бора, данные о которых помещены на заводской паспорт- ной табличке, сетевым показателям, а также соответствие электросоединителя(розетки).В случае несоответствия розетки обратиться к квалифицированному электрику. - Если провод электропитания поврежден, замените его или весь специальный узел у производителя или в уполномочен- ном центре технического обслуживания. - Подсоединить устройство к сети электропитания посред- ством штепсельной вилки с предохранителем 3 А или двух двухполюсных проводов с предохранителем 3 А.

В некоторых случаях электрические приборы могут быть

А) Не проверяйте состояние фильтров при работающей

В) Не прикасайтесь к лампочкам или к прилегающим зонам в процессе работы системы освещения или сразу же после ее выключения. С) Запрещается готовить блюда на открытом пламени под кухонной вытяжкой. D) Избегайте открытого пламени, так как оно повреждает фильтры и может привести к возгоранию. Е) В процессе жарки во фритюре непрерывно следите за процессом во избежание возгорание кипящего масла. F) Отсоединяйте штепсельную вилку от сетевой розетки перед началом технического обслуживания. G) Изделие не расчитано на эксплуатацию детьми или недееспособными лицами без контроля. Н) Не разрешайте детям играть с изделием.

I) Если вытяжка используется одновременно с другими

приборами, в которых используется топливный газ или другие виды топлива, в помещении должна быть обе- спечена надлежащая вентиляция. L) В случае выполнения операций по чистке без соблюде- ния инструкций существует опасность возгорания. Данное изделие имеет маркировку соответствия Европей- скому Нормативу 2002/96/ЕС, Утилизация электрических и электронных изделий (WEEE). Роверьте, чтобы по окончании его срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую среду. Символ на изделии или в прилагающейся к нему до- кументации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электронных приборов. Из- делие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями касательно обработки, утилизации и уничтожения данного изделия обращайтесь в местное отделение сбора домашних бытовых приборов или в магазин, в котором было куплено изделие. ИНСТРУКЦИИ ПО УСТАНОВКЕ

• Монтажиэлектрическоеподключениедолжнывыпол- няться квалифицированным техником.

• Передтем,какприступитькмонтажнымоперациям, надеть защитные перчатки.

• Электрическаясвяз: Примечание! Проверьте табличку данных, расположенную внутри аппарата: - Если на табличке имеется символ , это значит, что аппарат не должен заземляться, в связи с чем необходимо следовать инструкциям в отношении типа изоляции II. - Если на табличке НЕТ символа , следуйте инструкциям в отношении типа изоляции I. Тип изоляции II - Прибор имеет класс II, поэтому к заземлению не надо под- соединять никакой провод. Необходимо обеспечить легкий доступ к штепселю после установки аппарата. В случае поставки аппарата с кабелем без штепселя, для того чтобы подключить его к электрической сети, необход имо установить между аппаратом и сетью мультиполярный вы- ключатель с минимальным расстоянием между контактами 3 мм, рассчитанный на данную нагрузку и соответствующий действующим нормативам. - Подсоединение к сети электропитания производится в следующем порядке: коричневый-L-линия синий-N-нейтралный. Тип изоляции I Данное изделие относится к классу I, поэтому должно подсо- единяться к заземлению. - Подсоединение к сети электропитания производится в следующем порядке: КОРИЧНЕВЫЙ = L сеть СИНИЙ = N нейтраль ЖЕЛТО-ЗЕЛЕНЫЙ = заземление. Провод нейтрали должен подсоединяться к зажиму с сим- волом N, а ЖЕЛТО-ЗЕЛЕНЫЙ провод – к зажиму с символом заземления . В процессе электрического подключения проверьте, чтобы электрическая розетка была оснащена контактом заземле- ния. После монтажа кухонной вытяжки проверьте, чтобы штепсельная вилка изделия была легкодоступной. В случае- 59 - прямого подключения к сети электропитания необходимо установить между изделием и сетью мультиполярный вы- ключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующий действующим нормативам.

• Минимальная дистанция между опорной нагревающейся плоскостью и нижней частью кухонного дымососа должна быть не менее 45 см. Если применяется соединительная труба из двух и более частей, то верняя часть должна располагаться снаружи нижней части. Не соединять выброс из вытяжки с каналом циркуляции горячего воздуха или с каналом, ис- пользуемым для отвода дыма от устройств, запытываемых иной энергией кроме электрической. - В том случае, если прибор монтируется с вытяжным устрой- ством, рекомендуется обеспечить помещение выводным отверстием.

• Рекомендуется использовать трубу дымохода с таким же диаметром, что и отверстие подачи воздуха. Использование суженной трубы может сократить КПД вытяжки и увеличить ее шумовой уровень.

• Перед выполнением операций по монтажу для облегчения манёвренности вытяжки выполнить следующие операции:

1. Снимите жировой фильтр, потянув за ручку, как указано

на рисунке 2 - фаза 1.

2. Если изделие поставляется с фильтрами на активирован-

ном угле (B-C), снимите их, как указано на рисунке 2 - фазы 2B-2C.

3. Отсоединить купол M , как указано на рисунке 2 - фаза 4.

• Настенноекрепление(Рис.3): Отметьте нижний край вытяжки на стене рисунок 3 - фаза 1 (с учетом минимального расстояния от варочной панели). - Приложите крепежное лекало к стене, обращая внимание, чтобы линия совпала с линией, отмеченной ранее. - Отметьте и просверлите 4 отверстия для крепления вытяжки рисунок 3 - фаза 2. - Закрепите 4 дюбеля и 2 винта A-B, не завинчивая их полно- стью, рисунок 3 - фаза 2. - Приставьте вытяжку к стене и окончательно зафиксируйте ее, затянув 2 винтa B рисунок 3 - фаза 3-4 и два предохрани- тельных винта B рисунок 3 - фаза 5. В зависимости от варианта монтажа используйте винты (шу- рупы) и дюбели, соответствующие типу стены (например, железобетон, гипсокартон и т. д.). Если винты и дюбели вхо- дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на которой должен быть смонтирован колпак.

• НастенноекреплениеДОПОЛНИТЕЛЬНЫЕДЕТАЛИ (Рис.4): Данная модель вытяжного зонта может быть дополнительно оснащена выравнивающими скобами, которые необходимо запросить у дилера. Отметьте нижний край вытяжки на стене рисунок 3 - фаза 1 (с учетом минимального расстояния от варочной панели). - Приложите крепежное лекало к стене, обращая внимание, чтобы линия совпала с линией, отмеченной ранее. - Отметьте и просверлите 4 отверстия для крепления вытяжки рисунок 3 - фаза 2. - Взять две скобы для выравнивания C и прикрепить к суп- порту вытяжного зонта с помощью винтов D, как показано на рисунке 4 - этап 1, обратить внимание, чтобы 2нивелирных винта D не были затянуты. - Взять аппарат и повесить его на два винта B рисунок 4 - этап 2. - Выровнять аппарат в горизонтальном положении с помощью нивелирных винтов D рисунок 4 - этап 3. - По заверш ении регулировки затянуть 2 винта B рисунок

4 - этап 4 и окончательно закрепить вытяжной зонт к стене с

помощью двух предохранительных винтов B рисунок 4 - этап 5. В зависимости от варианта монтажа используйте винты (шу- рупы) и дюбели, соответствующие типу стены (например, железобетон, гипсокартон и т. д.). Если винты и дюбели вхо- дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на которой должен быть смонтирован колпак.

• Фильтрирующаяверсия: - Отсоединить колпак M и снять решётку E (Рис.5). - Провести силовой кабель в отверстие в колпаке M, указанное в Рис.6. - Установите кабельный прижим H и разместите его между силовым кабелем и отверстием. - Установите в первоначальное положение колпак M и решётку E, стараясь, чтобы он оказался полностью закреплённым на крепёжных штырях G (Рис.6). Фильтры должны быть помещены на всасывающее устройство, расположенное во внутренней части дымососа. Установить фильтры строго по центру и затем повернуть на 90 градусов до щелчка (Рис.10B).

• Дополнительныедетали: Данная модель кухонной вытяжки в качестве дополнительной детали может быть оснащена декоративным камином, кото- рый Вы можете заказать в магазине. Перед установкой декоративного дымоотвода, необходимо снять колпак и отвинтить 4 болта B, блокирующие крепёжные штыри G, как показано на Рис.7.

• Установкадлямоделейсдекоративнымидымоотвода-

Вытяжная версия Подготовить электропитание в пределах декоративного дымоотвода. С помощью гибкой трубы L, подсоединить фланец F к выво- дному отверстию воздуха (Рис.7). Отрегулировать ширину опорной скобы верхнего декоратив- ного дымоотвода (Рис.8). Затем закрепить к стене таким образом, чтобы он был на одном уровне с вытяжкой, использовать шурупы A и соблюдать рас- стояние, указанное на Рис.8. Введите верхний декоративный дымоотвод в нижний и уста- новите конструкцию над корпусом вытяжки (Pис.9). - Прикрепите нижний сборочный элемент к колпаку, ис- пользуя винты H, которые прилагаются (рис.9B). Снять верхний декоративный дымоотвод до скобы и закре- пить с помощью шурупов B (Рис.8). Для превращения колпака из вытяжного в фильтрующий обратитесь к своему дилеру для получения фильтров с ак- тивированным углем и следуйте инструкциям по установке.

- Для преобразования вытяжки из модели ВСАСЫВАНИЯ в модель ФИЛЬТРОВАНИЯ необходимо заказать угольные фильтры у вашего продавца. Имеются 3 разных типа комплектов, один с фильтрами с акти- вированным углем в кассете (Схема 10B), второй с фильтрами с регенерируемым активированным углем (промываемые) (Схема 10C - Схема 10D). - В зависимости от имеющейся модели, фильтры с активиро-- 60 - ванным углём КРУГЛОЙФОРМЫ, должны устанавливаться на всасывающий блок, находящийся внутри вытяжки, для чего необходимо отцентрировать их на блоке, а затем повернуть на 90 градусов до характерного щелчка фиксации (Рис. 10B). Для замены фильтра, выполните операции в обратном порядке. - Для регенерируемых МОЮЩИХСЯ фильтров с активиро- ванным углём (Рис. 10C), следовать инструкциям по монтажу, находящимся в НАБОРЕ. - Что касается самовосстанавливающихся, МОЮЩИХСЯ ЦИРКУЛЯРНЫХ фильтров из активированного угля (Рис.10D), достать прокладку и следовать инструкциям, приведенным в параграфе ЭКСПЛУАТАЦИЯ И ТЕХОБСЛУЖИВАНИЕ, "само- восстанавливающиеся фильтры из активированного угля". ЭКСПЛУАТАЦИЯИТЕХХОД

• Рекомендуем ввести аппарат в эксплуатацию, прежде чем приступать к варке какого-либо элемента. Рекомендуем оставить работать аппарат на 15 минут, после завершения приготовления пищи, чтобы полностью выпустить тяжелый

Хорошее функционирование колпака обусловлено правиль- ным и постоянным техническим обслуживанием; особое вни- мание следует уделить фильтру жира и активированного угля.

• Жироудаляющийфильтр должен удерживать жирные взве- шенные частицы в воздухе, следовательно, его загрязнение зависит от времени работы прибора. - Во избежание риска пожара, не реже двух раз в месяц не- обходимо промывать жироудаляющие фильтры вручную с использованием жидких нейтральных моющих средств без абразивных добавок, или мыть в посудомоечной машинке при низкой температуре и в короткие циклы. - Цвет может измениться, после нескольких промывок. Этот факт не даёт права на жалобу и замену детали.

• Фильтрысактивированнымуглём необходимы для очистки воздуха в помещении и удаляют неприятные запахи при приготовлении пищи. - Не регенерируемые фильтры с активированным углём не- обходимо заменять не реже 1 раза в 4 месяца. Насыщение активированного угля зависит от того, часто использовался прибор, от вида кухни и от регулярности очистки жироуда- ляющего фильтра. - Регенерируемые фильтры с активированным углём необхо- димо мыть вручную, с использованием нейтральных моющих средств без абразивных добавок, или в посудомоечной машине при температуре не выше 65°C (при этом в машине не должно находиться посуды). Удалить лишнюю воду, не повреждая фильтр, снять пластмассовые детали и высушить коврик в печи, не менее чем 15 минут при температуре не выше 100°C. Чтобы поддерживать фильтр с активированным углём в эффективном состоянии, это операцию необходимо проводить каждые 2 месяца. Не менее чем раз в 3 года фильтр необходимо заменять, или когда на коврике обнаружены повреждения.

• Передтем,какустановитьжироудаляющиефильтрыи фильтрысактивированнымуглём,необходимоихтща- тельно высушить.

• Необходимо часто очищать колпак как внутри, так и снаружи, используя увлажненную денатурированным спиртом ткань или нейтральные не царапающие жидкие моющие средства.

• Лампы вытяжки служат для освещения варочной панели во время приготовления и не расчитаны на длительное включе- ние для обычного освещения помещения. Продолжительное использование ламп вытяжек значительно сокращает их средний срок службы.

• Если прибор оснащён освещением помещения, оно может быть использовано для длительного применения всего осве- щения помещения.

• Внимание: несоблюдение рекомендаций по очистке вы- тяжке и замене и очистки фильтров, приводит к опасности пожара. Рекомендуется следовать приведённым инструкциям.

• Заменагалогенныхламп(Рис.11A): Для замены галогенных ламп В снимите стеклянную крышку С, поддев ее отверткой в специальных пазах. Замените лампы на лампы такого же типа. Внимание: не прикасайтесь к лампам голыми руками.

• Заменасветодиодныхламп(Рис.11B): На исполнении со СВЕТОДИОДНЫМИ лампами, замену ламп должен производить специализированный технический

• Органыуправления(Рис.12): ПРИМЕЧАНИЕ.данное устройство управления позволя- ет управлять прибором в том числе посредством пульта дистанционного управления, который можно запросить в качестве дополнительной комплектующей. Кнопка A = Включение/выключение вытяжки. Прибор включается на 1-ой скорости. Кнопка B = Уменьшает скорость двигателя. Дисплей C = Указывает выбранную скорость двигателя и активацию таймера/интенсивной скорости/сигнализа- ции фильтров. Кнопка D = Увеличивает скорость двигателя. При нажатии на кнопку при включенной четвертой ско- рости включается интенсивная скорость на 6 минут, по- сле чего прибор возобновляет работу на скорости, ко- торая была установлена на момент активации. Во время этой функции на дисплее мигает цифра 4. - Если требуется дезактивировать эту функцию до истече- ния 6 минут, нажать кнопку B. Внимание! Некоторые модели работают до 3-ей скорости, поэтому функция интенсивной скорости не предусмотре-

Кнопка E = Когда включена любая из скоростей 1-2-3 (за исключением скор. Интенсивная 4) при нажатии на кноп- ку активируется функция Таймера. Когда активирована функция Таймера, на дисплее должна мигать скорость, установленная на момент активации таймера. Через 15 минут после истечения заданного времени вы- тяжка выключается (двигатель и возможная включенная подсветка). Если включена интенсивная скорость, нельзя активиро- вать Таймер. - Если требуется дезактивировать функцию до истечения 15 минут, нажать кнопку E. Кнопка F = Включение/выключение подстветки.

• Загрязнение жироулавливающих фильтров/филь- тров на активированном угле - Через 30 ч. работы, когда на дисплее C попеременно мигают рабочая скорость и буква F (напр. 2 и F), это оз- начает, что необходимо промыть жироулавливающие

- Через 120 ч. работы, когда на дисплее C попеременно мигают рабочая скорость и буква C/F (напр.2 и C/F), это означает, что необходимо промыть или заменить филь- тры с активированным углем. - После установки чистого фильтра на место необходимо сбросить электронную память при включенной вытяжке нажатием кнопки B с удержанием около 3 сек. По истечении этого времени на дисплее появится буква E (подтверждение выполненного сброса), а вытяжка вы-- 61 -

• Механическоеуправление(Рис.13):обозначения

A= кнопка СВЕТ / ВКЛ-ВЫКЛ B= кнопка ВЫКЛ/ ПЕРВАЯ СКОРОСТЬ C= кнопка ВТОРАЯ СКОРОСТЬ D = кнопка ТРЕТЬЯ СКОРОСТЬ Если вытяжка будет выключена на первой, второй или третьей скорости, то в момент последующего включения она будет работать на той же сокрости, на которой про- изошло выключение. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЕЙ Перед тем как обратиться в Центр Сервисного Обслу-

В случае неисправности Вашего изделия рекомендуем: - Проверить, прочно ли воткнута штепсельная вилка из- делия в сетевую розетку. Если Вы не можете обнаружить причину неисправности: выключите изделие, не пытайтесь раскрыть его и обрати- тесь в Центр Сервисного Обслуживания. ПАСПОРТНАЯТАБЛИЧКАГдеонанаходится? При обращении в Центр Сервисного Обслуживания важно сообщить артикул и номер его тех. Паспорта (16-значный код, начинающийся с цифры 3), которые Вы найдете в гарантийном таллоне или на паспортной табличке, рас- положенной внутри изделия. Таким образом можно избежать напрасного вызова техни- ка, сэкономив на стоимости обслуживания. ФИРМАНЕНЕСЕТНИКАКОЙОТВЕТСТВЕННОСТИЗА УШЕРБ,ВЫЗВАННЫЙНЕСОБЛЮДЕНИЕМВЫШЕПРИВЕ- ДЕННЫХПРЕДУПРЕЖДЕНИЙ.- 62 - SVERIGE
