NÁVOD K OBSLUZE HDMC9800LW HOOVER

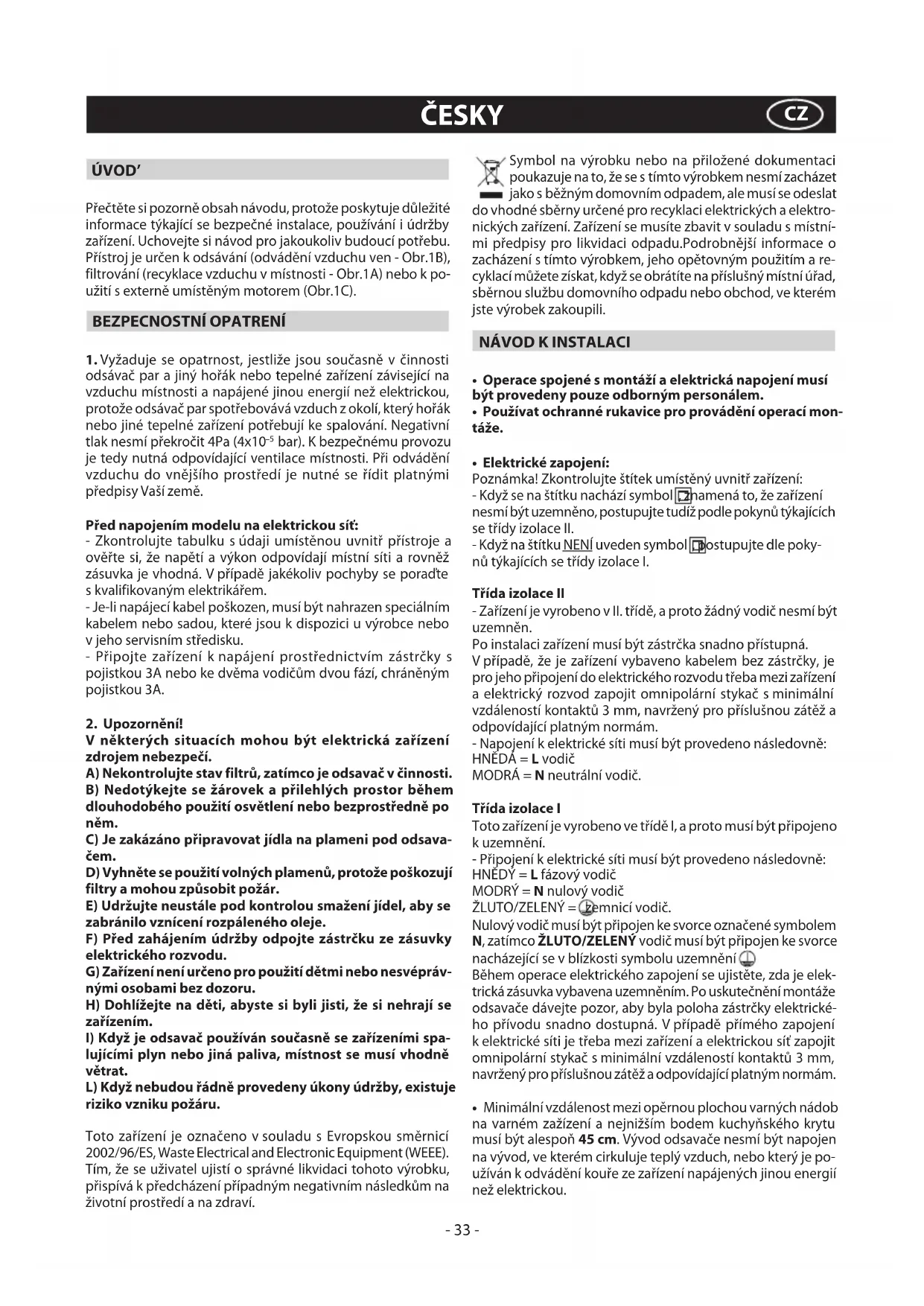

ÚVOD’ Přečtěte si pozorně obsah návodu, protože poskytuje důležité informace týkající se bezpečné instalace, používání i údržby zařízení. Uchovejte si návod pro jakoukoliv budoucí potřebu. Přístroj je určen kodsávání (odvádění vzduchu ven-Obr.1B), filtrování (recyklace vzduchu vmístnosti-Obr.1A) nebo kpo- užití sexterně umístěným motorem (Obr.1C). BEZPECNOSTNÍ OPATRENÍ

1. Vyžaduje se opatrnost, jestliže jsou současně v činnosti

odsávač par a jiný hořák nebo tepelné zařízení závisející na vzduchu místnosti a napájené jinou energií než elektrickou, protože odsávač par spotřebovává vzduch z okolí, který hořák nebo jiné tepelné zařízení potřebují ke spalování. Negativní tlak nesmí překročit 4Pa (4x10

bar). K bezpečnému provozu je tedy nutná odpovídající ventilace místnosti. Při odvádění vzduchu do vnějšího prostředí je nutné se řídit platnými předpisy Vaší země. Před napojením modelu na elektrickou síť: - Zkontrolujte tabulku súdaji umístěnou uvnitř přístroje a ověřte si, že napětí a výkon odpovídají místní síti a rovněž zásuvka je vhodná. Vpřípadě jakékoliv pochyby se poraďte skvalifikovaným elektrikářem. - Je-li napájecí kabel poškozen, musí být nahrazen speciálním kabelem nebo sadou, které jsou k dispozici u výrobce nebo vjeho servisním středisku. - Připojte zařízení knapájení prostřednictvím zástrčky s pojistkou 3A nebo ke dvěma vodičům dvou fází, chráněným pojistkou 3A.

V některých situacích mohou být elektrická zařízení zdrojem nebezpečí. A) Nekontrolujte stav filtrů, zatímco je odsavač v činnosti. B) Nedotýkejte se žárovek a přilehlých prostor během dlouhodobého použití osvětlení nebo bezprostředně po něm. C) Je zakázáno připravovat jídla na plameni pod odsava- čem. D) Vyhněte se použití volných plamenů, protože poškozují filtry a mohou způsobit požár. E) Udržujte neustále pod kontrolou smažení jídel, aby se zabránilo vznícení rozpáleného oleje. F) Před zahájením údržby odpojte zástrčku ze zásuvky elektrického rozvodu. G) Zařízení není určeno pro použití dětmi nebo nesvépráv- nými osobami bez dozoru. H) Dohlížejte na děti, abyste si byli jisti, že si nehrají se zařízením.

I) Když je odsavač používán současně se zařízeními spa-

lujícími plyn nebo jiná paliva, místnost se musí vhodně větrat. L)Kdyžnebudouřádněprovedenyúkonyúdržby,existuje riziko vzniku požáru. Toto zařízení je označeno vsouladu s Evropskou směrnicí 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá kpředcházení případným negativním následkům na životní prostředí a na zdraví. Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se stímto výrobkem nesmí zacházet jako sběžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektro- nických zařízení. Zařízení se musíte zbavit vsouladu smístní- mi předpisy pro likvidaci odpadu.Podrobnější informace o zacházení stímto výrobkem, jeho opětovným použitím a re- cyklací můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.

• Operacespojenésmontážíaelektrickánapojenímusí být provedeny pouze odborným personálem.

• Používatochrannérukaviceproprováděníoperacímon- táže.

• Elektrickézapojení: Poznámka! Zkontrolujte štítek umístěný uvnitř zařízení: - Když se na štítku nachází symbol , znamená to, že zařízení nesmí být uzemněno, postupujte tudíž podle pokynů týkajících se třídy izolace II. - Když na štítku NENÍ uveden symbol , postupujte dle poky- nů týkajících se třídy izolace I. Třída izolace II - Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí být uzemněn. Po instalaci zařízení musí být zástrčka snadno přístupná. Vpřípadě, že je zařízení vybaveno kabelem bez zástrčky, je pro jeho připojení do elektrického rozvodu třeba mezi zařízení a elektrický rozvod zapojit omnipolární stykač sminimální vzdáleností kontaktů 3 mm, navržený pro příslušnou zátěž a odpovídající platným normám. - Napojení k elektrické síti musí být provedeno následovně: HNĚDÁ = L vodič MODRÁ = N neutrální vodič. Třída izolace I Toto zařízení je vyrobeno ve třídě I, a proto musí být připojeno kuzemnění. - Připojení kelektrické síti musí být provedeno následovně: HNĚDÝ = L fázový vodič MODRÝ = N nulový vodič ŽLUTO/ZELENÝ = zemnicí vodič. Nulový vodič musí být připojen ke svorce označené symbolem N, zatímco ŽLUTO/ZELENÝ vodič musí být připojen ke svorce nacházející se vblízkosti symbolu uzemnění . Během operace elektrického zapojení se ujistěte, zda je elek- trická zásuvka vybavena uzemněním. Po uskutečnění montáže odsavače dávejte pozor, aby byla poloha zástrčky elektrické- ho přívodu snadno dostupná. Vpřípadě přímého zapojení kelektrické síti je třeba mezi zařízení a elektrickou síť zapojit omnipolární stykač sminimální vzdáleností kontaktů 3 mm, navržený pro příslušnou zátěž a odpovídající platným normám.

• Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zažízení a nejnižším bodem kuchyňského krytu musí být alespoň 45 cm. Vývod odsavače nesmí být napojen na vývod, ve kterém cirkuluje teplý vzduch, nebo který je po- užíván k odvádění kouře ze zařízení napájených jinou energií než elektrickou.- 34 - - Vpřípadě montáže přístroje ve verzi odsávače je třeba při- pravit otvor kevakuaci vzduchu.

• Doporučuje se použít trubku pro odvádění vzduchu se stej- ným průměrem jako hrdlo výstupu vzduchu. Použití redukce by mohlo negativně ovlivnit vlastnosti výrobku a zvýšit hlučnost. Pozor!

• Před montáží, pro usnadnění manipulace s odsavačem, vykonejte následující operace:

1. Odstraňte protitukový filtr zatažením za rukojeť, jak je

znázorněno na obrázku 2 - fáze 1.

2. Je-li výrobek vybaven filtry s aktivním uhlíkem (B-C),

odstraňte je, jak je znázorněno na obrázku 2 - fáze 2B - 2C.

Uvolněte horní kryt M jak je znázorněno na obrázku 2 - fáze 4.

• Montážnastěnu(Obr.3) Vyznačte na stěně úroveň spodního okraje odsavače (mějte na paměti minimální vzdálenost od varné desky) – obrázek

- Umístěte upevňovací šablonu na stěnu a dbejte přitom, aby se příslušná čára shodovala s čárou naznačenou v předchá- zejícím odstavci. - Vyznačte a vyvrtejte 4 otvory pro upevnění obrázek 3 - fáze 2. - Upevněte 4 hmoždinky a 2 šrouby A-B bez kompletního dotažení obrázek 3 - fáze 2. - Umístěte přístroj na stěnu a denitive jej upevněte dotažením 2 šroubů B obrázek 3 - fáze 3-4 a 2 pojistných šroubů B ob- rázek 3 - fáze 5. - Pro různé montážní podmínky použijte příslušné typy šrou- bů a hmoždinek, které budou odpovídat typu zdiva (např. armovaný beton, sádrokarton atd.). - Budou-li šrouby ahmoždinky dodány jako součást produk- tu, ujistěte se, zda odpovídají typu zdiva, na něž má být od- savač namontován.

• MontážnastěnuVOLITELNÉPŘÍSLUŠENSTVÍ(Obr.4) Tento model digestoře může být vybaven, jako volitelným příslušenstvím, vyrovnávacími konzolami, které si můžete vyžádat u vašeho prodejce. Vyznačte na stěně úroveň spodního okraje odsavače (mějte na paměti minimální vzdálenost od varné desky) – obrázek

- Umístěte upevňovací šablonu na stěnu a dbejte přitom, aby se příslušná čára shodovala s čárou naznačenou v předchá- zejícím odstavci. - Vyznačte a vyvrtejte 4 otvory pro upevnění obrázek 3 - fáze 2. - Vezměte vyrovnávací konzoly C a upevněte je na držák digestoře pomocí šroubů D, jak je uvedeno na obrázku 4 - fáze 1, přičemž 2 vyrovnávací šrouby D nesmí být utaženy. - Vezměte zařízení a zavěste ho na dva šrouby B na obrázku

- Srovnejte zařízení do vodorovné polohy pomocí dvou vyrovnávacích šroubů D, obrázek 4 - fáze 3. - Po seřízení utáhněte 2 šrouby B, obrázek 4 - fáze 4 a definitivně upevněte digestoř ke stěně pojistnými šrouby B, obrázek

- Pro různé montážní podmínky použijte příslušné typy šrou- bů a hmoždinek, které budou odpovídat typu zdiva (např. armovaný beton, sádrokarton atd.). - Budou-li šrouby ahmoždinky dodány jako součást produk- tu, ujistěte se, zda odpovídají typu zdiva, na něž má být od- savač namontován.

• Filtračníverze: - Odmontujte horní kryt M a odstraňte mřížku E (Obr.5). - Nechte projít napájecí kabel otvorem horního krytu M zná- zorněným na Obr.6. - Vezměte trubku na přechod kabelů H a umístěte ji mezi napájecí kabel a otvor. - Opětovně umístěte horní kryt M a mřížku E, dávejte přitom pozor, aby se perfektně nasadili na fixující čepy G (Obr.6). Filtry musí být aplikovány na odsávací skoupine umístené uvnitr krytu vjeho stredu a je treba jimi otácet o 90 stupnu až do zastavovacího kliknutí (Obr.10B).

• Volitelnépříslušenství: Tento model odsavače může být vrámci volitelného příslu- šenství vybaven estetickými komíny, o které je třeba požádat vašeho prodejce. Před instalací estetických komínů je zapotřebí odstranit horní kryt a odšroubovat 4 šrouby B, které blokují xující čepy G jak je znázorněno na Obr.7.

• Instalacepromodelysestetickýmikomíny: Odsávací verze Umístěte elektrické napájení uvnitř rozměrů estetického komínu. Připojte pomocí flexibilní hadice L, přírubu F k otvoru na odvádění vzduchu (Obr.7). Regulujte šířku podpěrné lišty vrchního estetického komínu (Obr.8). Následně ji upevněte na stěnu pomocí šroubů tak, aby byla vyrovnána s osou vašeho odsavače A a respektovala vzdále- nost uvedenou na Obr.8. Vložte vrchní estetický komín dovnitř spodního estetického komínu a umístěte je nad odsavač (Obr.9). - Spodní spojovací prvek ke krytu, používajíce šrouby H ve výbavě (Obr.9B), Vyjměte vrchní estetický komín až po svorku a upevněte jej pomocí šroubů B (Obr.8). Budete-li chtít změnit funkci zařízení zodsavače na filtrační verzi, vyžádejte si u vašeho prodejce filtry saktivním uhlíkem a sledujte montážní pokyny.

• Filtračníverze: Upozornění! - Pro provedení přeměny odsavače z ODSÁVACÍ verze na FILTRAČNÍ si objednejte u vašeho prodejce filtry s aktivním uhlím, které jsou součástí volitelného příslušenství. Máme k dispozici 3 odlišné druhy sad, jednu s aktivní uhlíkové filtry, které nelze regenerovat (Obr.10B) a druhou s aktivní uhlíkové filtry, které lze regenerovat (umývatelné) (Obr.10C - Obr.10D). V závislosti na modelu, který vlastníte, se musí KRUHOVÉ filtry s aktivním uhlíkem aplikovat na sací jednotku uvnitř odsavače, vycentrovat a otočit o 90 stupňů, dokud neuslyšíte zacvaknutí (obr. 10B); pro jejich výměnu vykonejte tuto operaci v opačném pořadí. - Pro regenerovatelné OMYVATELNÉ filtry s aktivním uhlíkem (Obr.10C) postupujte podle pokynů, obsažených v sadě. - V případě regenerovatelných PRATELNÝCH KRUHOVÝCH filtrů s aktivním uhlím (Obr.10D), vyjměte podušku a postu- pujte podle pokynů uvedených v odstavci POUŽITÍ A ÚDRŽBA, "regenerovatelné filtry s aktivním uhlím".

• Doporučujeme uvést zařízení do činnosti ještě před zaháje- ním přípravy jakéhokoli jídla. Doporučujeme ponechat zařízení včinnosti i po dobu 15 minut po ukončení přípravy jídel, aby byl kompletně odveden zapáchající vzduch. Správná činnost odsavače je podmíněna správnou a nepřetržitou údržbou; zvláštní pozornost je třeba věnovat protitukovému filtru a filtru saktivním uhlím.- 35 -

• Protitukový filtr má za úkol zachycovat mastné částice nacházející se ve vzduchu, proto je vprůběhu proměnné doby vystaven ucpávání; tato doba závisí na používání zařízení. - Abyste předešli případnému nebezpečí požáru, je nutné nejméně jednou za dva měsíce nutné propláchnout filtry proti mastnotě v ruce pomocí neutrálních neabrazivních čisticích prostředků nebo v myčce na nádobí při nízkých teplotách v krátkém mycím programu. - Po několika mytích může dojít ke změně barvy. Tento jev neopravňuje k reklamaci pro eventuální výměnu.

• Filtrysaktivnímuhlíkemslouží pro pročištění vzduchu, který se vypouští do prostředí a pohlcují nepříjemné zápachy, které vznikají během vaření. - Aktivní uhlíkové filtry, které nelze regenerovat, je zapotřebí měnit každé 4 měsíce. Saturace aktivního uhlíku závisí více-mé- ně od délky používání přístroje, typu kuchyně a pravidelnosti, se kterou se provádí čištění filtru proti mastnotě. - Aktivní uhlíkové filtry, které lze regenerovat, je možné mýt v rukou pomocí čistících neutrálních a neabrazivních prostředků, anebo je možné je mýt v myčce na nádobí s maximální teplotou 65°C (cyklus mytí se musí provádět bez nádobí). Odstraňte přebytek vody bez toho, že byste poškodili filtr, odstraňte části z plastů a nechte vysušit podložku v rouře po dobu přibližně 15 minut o teplotě maximálně 100°C. Pro udržování funkčnosti uhlíkového filtru s možností regenerace je zapotřebí zopakovat tuto operaci každé 2 měsíce. Tyto filtry se musí vyměnit jednou za 3 roky anebo když je podložka poškozena.

• Předopětovnýmnamontovánímfiltruprotimastnotě a aktivních uhlíkových filtrů, které lze regenerovat, je důležité, aby byli pořádně suché.

• Opakovaněčistěteodsavač,zevnitřizvenčí,spoužitím hadru navlhčeného v denaturovaném lihu nebo neabra- zivních tekutých čisticích prostředcích.

• Osvětlení je navrženo pro použití během vaření a ne pro dlouhodobější použití za účelem osvětlení okolního prostředí. Dlouhodobější použití osvětlení výrazně snižuje průměrnou životnost žárovek.

• Pokud je přístroj vybaven osvětlením prostředí, toto může být používáno pro všeobecné dlouhodobé osvětlování daného prostředí.

• Pozor: nedodržování pokynů k čištění odsavače a výměny a čištění filtrů zapříčinit rizika požáru. Doporučuje se proto dodržovat tyto pokyny.

• Výměnahalogenovýchžárovek(Obr.11A): Při výměně halogenových žárovek B sejměte sklíčko C po jeho nadzvednutí v místě příslušných otvorů. Žárovky nahraďte novými žárovkami stejného druhu. Upozornění: nedotýkejte se žárovky holýma rukama.

• VýměnažárovekLED(Obr.11B): Je-li verze výrobku vybavena žárovkami LED pro jejich výměnu je potřebný zásah specializovaného technika.

• Ovládacípříkazy(Obr.12): POZNÁMKA: s tímto příkazem můžete kontrolovat přístroj s dálkovým ovládáním, které je dostupné jako příslušenství. Tlačítko A = Zapne/vypne odsavač par. Přístroj se zapne při

Tlačítko B = Sníží rychlost motoru. Displej C = Indikuje zvolenou rychlost motoru a aktivaci ča- sovače/intenzivní rychlosti/signalizace filtrů. Tlačítko D = Zvýší rychlost motoru. Stisknutím tlačítka 4. rychlosti se aktivuje intenzivní rychlost po dobu 6 minut, poté se přístroj vrátí na provozní rychlost, nastavenou před aktivací. Během této funkce na displeji bliká číslo 4. - Chcete-li deaktivovat funkci dřív, než uplyne 6 minut, stisk- něte tlačítko B. Pozor! Některé modely pracují jenom po 3. rychlost, intenziv- ní rychlost není k dispozici. Tlačítko E = S jakoukoliv vloženou rychlostí 1-2-3 (vyjma intenzivní rychlosti 4) se stisknutím tlačítka aktivuje funkce Timer (časovač). Když je funkce časovače aktivní, na displeji musí blikat rychlost, která byla nastavena v okamžiku aktiva- ce časovače. Po 15 minutách na konci počítání se odsavač par vypne ( mo- tor a eventuální světla zůstanou zapnuty). Je-li aktivní intenzivní rychlost, časovač nelze spustit. - Chcete-li deaktivovat funkci dřív, než uplyne 15 minut, stisk- něte tlačítko E. Tlačitko F = Zapne/zhasne světla.

• Saturaceprotitukových/uhlíkovýchfiltrů: - Po 30 hodinách provozu, když na displeji C střídavě bliká provozní rychlost s písmenem F (např. 2 a F), znamená to, že je nezbytné umýt protitukové filtry. - Po 120 hodinách provozu, když na displeji C střídavě bliká provozní rychlost s písmenem C/F (např.2 a C/F), , znamená to, že je nezbytné umýt nebo vyměnit uhlíkové filtry . - Po umístění čistého filtru je nezbytné resetovat elektronic- kou paměť při zapnutém odsavači par stisknutím tlačítka B po dobu asi 3 sek. Po uplynutí této doby se na displeji objeví písmeno E (potvr- zení provedeného resetu) a odsavač par se vypne.
