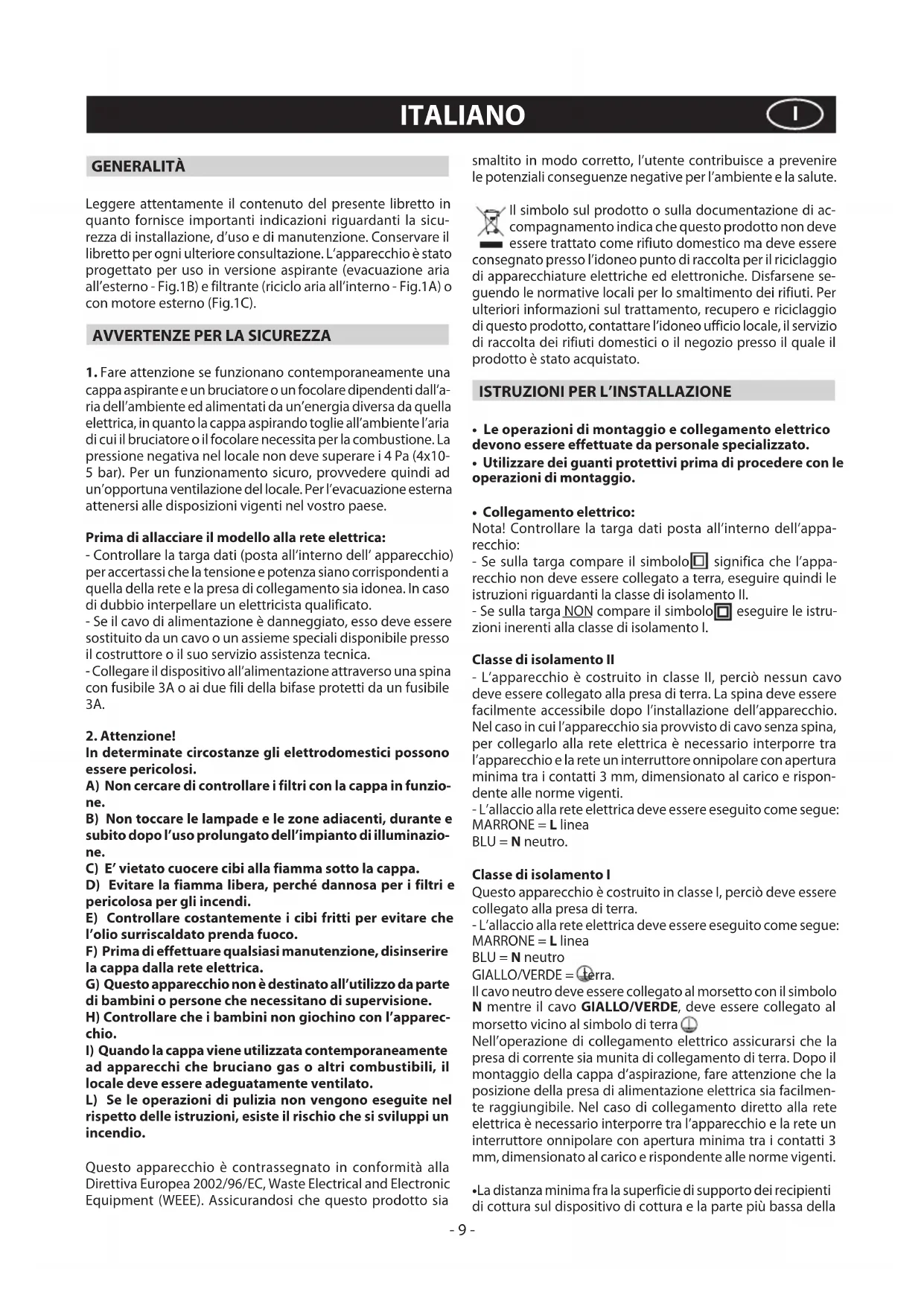

MANUALE UTENTE HDMC9800LW HOOVER

Leggere attendamente il contento del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione. Conservare il libretto per agli ulteriore consulazione.L'apparecchio è stato progettato per uso in versione aspirante (evacuzione aria all'esterno - Fig.1B) e filtrante (riccio aria all'interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attentzione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un'opportuna ventilazione del locale. Per l'evacuzione esterna attenersi alle disposizioni vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

• Controllare la targa dati (posta all'interno dell'apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sua idonea. In caso di dubbio interpellare un elettricista qualificato.
• Se il cavo di alimentazione è danneggiato,esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica.
• Collegare il dispositivo all'alimentazione attraverso una spina con fusabile 3A o ai due fili della bifase protetti da un fusabile 3A.

2. Attenzione!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione.
B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolongato dell'impiano di illuminazione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa.
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi.

E) Controllare costamente i cibi fritti per evitare che I'olio surriscaldato prenda fuoco.

F) Prima di effettuare qualiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo appearecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione.
H) Controllare che i bambini non giochino con l'apparecchio.
I) Quando la cappaieneutilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

• Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.
• Utilizzare dei guanti protettivi prima di procedere con le operazioni di montaggio.

- Collegamento elettrico:

Nota! Controllare la targa dati posta all'interno dell'apparecchio:

• Se sulla targa compare il symbolo significa che l'apparecchio non deve essere collegato a terra, eseguire quando le istruzioni riguardanti la classe di isolamento II.
• Se sulla targa NON compare il symbolo [2] eseguire le istruzioni inerenti alla classe di isolamento I.

Classe di isolamento II

• L'apparecchio è costruito in classe II, perché nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilmente accessibile dopo l'installazione dell'apparecchio. Nel caso in cui l'apparecchio sia provvisto di cavo penza spina, per collegarlo alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.
  -L'allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea

BLU = neutrto.

Classe di isolamento I

Questo apparecchio è costruito in classe I, perché deve essere collegato alla presa di terra.

-L'allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea

BLU = neutrto

GIALLO/VERDE = terra.

Il cavo neutro delve essere collegato al morsetto con il symbolo N nelle il cavo GIALLO/VERDE, delve essere collegato al morsetto vicino al symbolo di terra

Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente si munita di collegamento di terra. Dopo il montaggio della cappa d'aspirazione, fare attenzione che la posizione della presa di alimentazione elettrica sa disponibile raggiungibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul disposativo di cottura e la parte più bassa della

cappa da cucina deve essere di almeno 45~cm . Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuire fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. - Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuationze aria.

-Si consiglia l'utilizzo di un tubo evacuationa aria con lo stesso diametro della flangia uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed augmentare la rumorosità.

Attenzione!

• Prima di procedere con le operazioni di montaggio, per una più facile manovrabilità della cappa, eseguire le seguenti operazioni:

• Toglierehetto antigrasso tirando la maniglia come indicate in figura 2 - fase 1.

• Se il prodotto è fornito di filtri al carbone attivo (B-C), rimuoverli come indicato in figura 2 - fase 2B o 2C
• Sganciare il cupolino M come individato in figura 2 - fase 4.

Fissaggio a parete (Fig.3)

Tracciare il lato inferiore della cappa sul muro figura 3 - fase 1 (tenendo conto della distance minima dal piano di cottura).
- Posizione la dima di fissaggio sulla parete, facendo attenzione che la linea coincida con quella tracciata nel paragrafo precedente.

• Segnare ed eseguire i 4 fori di fissaggio figura 3 - fase 2 .
  -Fissare i 4 tasselli ad espansione e le 2 viti A-Benza avvitarle completeness figura 3 - fase 2.
• Posizione l'apparecchio al muro e fissarlo definitivement tirando le 2 viti B figura 3 - fase 3-4. e le 2 viti di sicurezza B figura 3 - fase 5.
• Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc).
• Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui delve essere fissata la cappa.

- Fissaggio a parete (OPTIONAL) (Fig.4)

Questo modello di cappa può essere optional delle staffe di livellamento da richiedere al Vs rivenditore.

Tracciare il lato inferiore della cappa sul muro figura 3 - fase 1 (tenendoiconto della distance minima dal piano di cottura).
- Posizione la dima di fissaggio sulla parete, facendo attenzione che la linea coincida con quella tracciata nel paragrafo precedente.
- Segnare ed esquire i 4 fori di fissaggio figura 3 - fase 2.
- Prerende le due staffe di livellamento C e fissarle sul supporto cappa con le viti D come indicato in figura 4 - fase 1, fare attenzione che le 2 viti di livellamento D non siano serrate.
- Prependere l'apparecchio e appenderlo sulle due viti B figura 4 - fase 2.
- Allineare l'apparecchio in posizione orizzontale agendo sulle due viti di livellamento D figura 4 - fase 3.
- A regolazione avvenuta serrare le 2 viti B figura 4 - fase 4 e fissare definitivement la cappa al muro con le due viti di sicurezza B figura 4 - fase 5.

• Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui delve essere fissata la cappa.

- Versione filtrante

-Sganciare il cupolino M ettogliere la griglia E (Fig. 5).
- Far passare il cavo di alimentazione sull'asola del cupolino M indicata in Fig.6.
- Prendere il passacavo H e posizionarlo tra il cavo di alimentazione e l'asola.
- Riposizionare il cupolino M e la griglia E facendo attenzione che si agganci perfettamente ai perni di fissaggio G (Fig.6).
- I filtri devono essere applicati al gruppo aspirante sono all'interno della cappa centrandoli adesso e ruotandoli di 90 gradi sono allo scatto d'arresto (Fig.10B).

- Optional

Questo modello di cappa può essere optionali dei camini decorativi da richiedere al Vs rivenditore. Prima di installare i camini decorativi bisogna rimuovere il cupolino e svitare le 4 viti B che bloccano i perni di fissaggio G come indicato in Fig.7.

- Installazione per modelli concamini decorativi - Versione aspirante

Predisporre l'alimentazione elettrica entro l'ingombro del camino decorativo.

Collegare, mediante un tubo flessibile L, la flangia F al foro evacuatione aria (Fig.7).

Regolare la larghezza della staffa di supporto del camino decorativo superiore (Fig.8). Successivement fissarla alla parete in modo che sia in asse con la vostra cappatramite le viti A e rispettoando la distanza individata in (Fig. 8).

Inflare il camino decorativo superiore all'interno del camino decorativo inferiore ed appoggiarli sopra la cappa (Fig.9).

• Fissare il camino decorativo inferiore alla cappa utilizzato le viti H in dotazione (Fig.9B).

Sfilare il camino decorativo superiore fino alla staffa e fissarlo tramite le viti B (Fig.8).

Per trasformare la cappa da versione aspirante a versione filtrante, richiedere al vosto rivenditore i filtri al carbone attivo e seguire le istruzioni di montaggio.

- Versione filtrante:

Attenzione!

• Per trasformare la cappa da versione ASPIRANTE a versione FILTRANTE i filtri al carbone devono essere ordinati presso il.vostro rivenditore come accessorio.
  Abbiamo disponibili TRE tipi diversi di Kit, uno con filtri al carbone attivo non rigenerabili (Fig.10B) e l'altro con i filtri al carbone attivo rigenerabili (lavabili) (Fig.10C - Fig.10D).
• In base al modello che si possie, i filtri al carbone attivo CIRCOLARI, devono essere applicati al gruppo aspiranteippo all'interno della cappa centrandoli adesso e ruotandoli di 90 grade fino allo scatto d'arresto (Fig.10B), per la sostituzione effettuare l'operazione inversa.
  -Per i filtrali carbone attivo rigenerabili LAVABILI (Fig.10C), seguire le istruzioni di montaggio contente nel KIT.
• Per i filtri al carbone attivo rigenerabili LAVABILI CIRCOLARI (Fig.10D), togliere il materazzino e seguire le istruzioni indicate nel paragrafo USO E MANUTENZIONE, "filtri al carbone attivo rigenerabili"

USO E MANUTENZIONE

-Si raccomanda diMETTERE in funzione l'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare l'apparecchio per 15 minuti..., ofer terminato la cottura dei cibi, per un'evacuationecompleta dell'aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione devese essere data al filtrto antigrasso e al

filtro al carbone attivo.

• Il filtro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto è soggetti ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.
• Per prevenir il pericolo di eventuali incendi, al massimo agli 2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a basse temperature e con clici brevi.
• Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non da diritto a reclamo per l'eventuale loro sostituzione.

• I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente ed ha la funzione di attenuare gli odori sgradevoli generati alla cottura.

• I filtri al carbone attivo non rigenerabili devono essere sostituiti anni 4 mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso.

• I filtri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65^ (il ciclo di lavaggio deve essere completobero stoviglia). Togliere l'acqua in effesso sono alla rovinare il filtro, rimuoverre le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperatura di 100^ massimo. Per mantenere efficente la funzione del filtro al carbone rigenerabile esta operazione deve essere ripetuta agli 2 messi. Questi devono essere sostituiti al massimo agli 3 anni oppure quando il materassino risulta danneggiato.

• Prima di rimontare i filtri antigrasso e i filtri al carbone attivo rigenerabili è importante che questi siano asciugati bene.
• Pulire frequentlymente la cappa, sia internamente che esternamente, usando un panno inumidito con alcohol denaturato o detersivi liquidi neutri non abrasivi.
• L'impiano di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente. L'uso prolongato dell'illuminazione diminuisce notevolmente la durata media delle lampade.
• Se l'apparecchio è dotato della luce ambiente但这a più essere utilizzata per l'uso prolongato di illuminazione generale dell'ambiente.
• Attenzione: l'inosservanza delle avvertenze di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite.
• Sostituazione delle lampade alogene (Fig.11A):

Per sostuire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fissure. Sostuire con lampade dello stesso tipo. Attenzione: non toccare la lampadina a mani nude.

• Sostituzione delle lampade LED (Fig.11B):

Se la versione dell'apparecchio è con lampade LED per la sostituzione è necessario l'intervento di un technician specializzato.

Comandi (Fig.12):

NOTA: con questo commando è possible controllare l'apparecchioanche con un telecomando da richiedere come accessorio.

Tasto A = Accende/spegne la cappa. L'apparecchio si accende alla 1^ velocità.

Tasto B = Diminuisce la velocità del motore.

Display C = Indica la velocità del motore selezionata e l'attivazione del timer/velocità intensiva/segnalazione dei filtri.

Tasto D = Aumenta la velocità del motore.

Premendo il tasting alla 4^ velocità si inserisce la funzione

intensiva per 6 min, poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante但这a funzione sul display lampeggia il numero 4.

• Se si vuole disattivare la funzione prima dei 6 minuti premere il tasto B.

Attenzione! Alcuni modelli lavorano fino alla 3^ vel., per cui la funizione intensiva non è prevista.

Tasto E = Con qualsiasi velocità inserta1-2-3 velocità (esclusa la vel. Intensiva 4) premendo il tasto si attiva la funzione Timer. Quando la funzione Timer è attiva sul display deve lampeggiare la velocità impostata nel momentoi dell'attivazione del timer. Dopo 15 min al termine del conteggio la cappa si spegne (motore ed eventuali luci accese).

Se e in funzione la velocità intensiva il Timer non si può attivare.

• Se si vuole disattivare la funzione prima dei 15 minuti premere il tasto E.

Tasto F = Accende/spegne le lui.

• Saturazione filtri antigrasso/carbone attivo:
  -Dopo 30 h di funzionamento quando il display C lampeggia alternando la velocità d'esercizio con la lettera F (es. 2 e F), perché significà che si devono lavare i filtri antigrasso.
  -Dopo 120h di funzionamento quando il display C lampeggia alternando la velocità d'esercizio con la lettera C/F (es.2 e C/F), ciò significà che si devono lavare o sostuire i filtricarbone.
• Una volta ricollocato il filtrlo pulito bisogna resettare la memoria elettronica a cappa accesa, premendo il tasto B per circa 3 sec.

Passato quello tempo sul display compare la lettera E (conferma reset effettuato) e si spegne la cappa.

• Comandi meccanici (Fig.13): la simbologia è di seguito riportata:
  A= tasto LUCE / ON-OFF
  B= tasto OFF/PRIMA VELOCITA
  C= tasto SECONDA VELOCITA
  D = tasting TERZA VELOCITA'.

Se la cappa viene spenta in prima,seconda o terza velocità, nel momento in cui viene riaccesa,questa riparte con la stessa velocità di esercizio impostata al momento dello spegnimento.

SI DECLINA OGNI RESPONSABILITA' PER EVENTUALDANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica

In caso di mancato funzionamento del piano vi consigliamo di:

• verificare il buon inserimento della spina nella presa di corrente;

verificare che I'afflusso di gas sa regolare.

Nel caso non si individui la causa di mal funzionamento:

spagnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.

MATRICOLA DEL PRODOTTO. Dove si trova?

È importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola.

In quello modo Lei potrà contribuire ad evitare trasferte inutili del technique, risparmiandooltretutto i relativiosti.
