MANUAL DE UTILIZADOR HDMC9800LW HOOVER

Ler cuidadosamente o conteudo do presente manual ja que este fornece indicacoes importantes referentes a segurar de instalacao, de uso e de manutencao. Conservar omanual para qualquer ulterior consulta. O aparelho foi projectado para utilizesao em versao aspirante (evacuaao de ar para o exterior - Fig.1B), filtrante (circulaao de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).

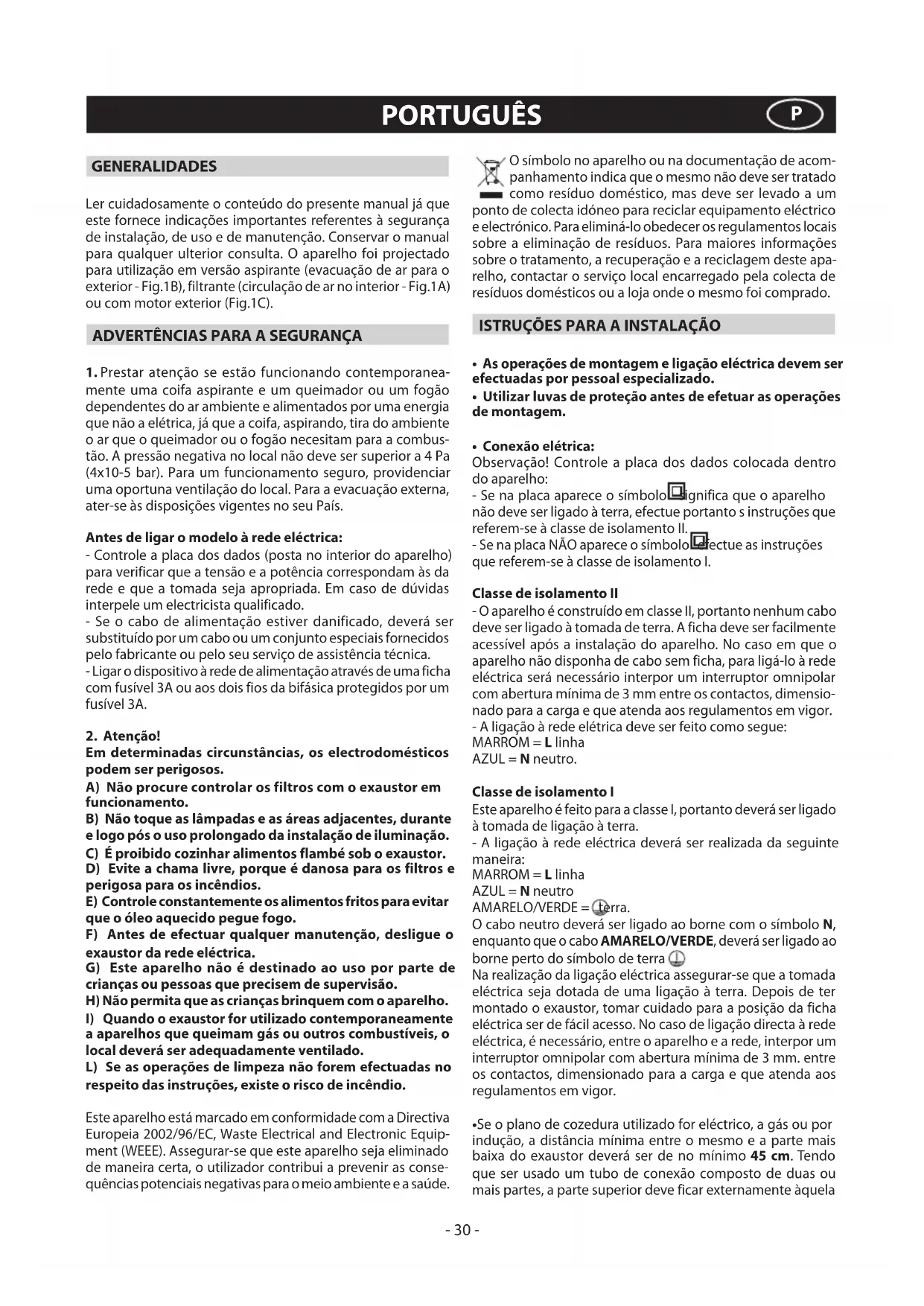

ADVERTÉNCIAS PARA A SEGURANÇA

1. Prestar atençao se estáfunctionando contemporaneamente um coifa aspirante e um queimador ou um fogao dependentes do ar ambiente e alimentados por uma energia que nao a eletrica, ja que a coifa, aspirando, tira do ambiento o ar que o queimador ou o fogao necessitam para a combustao. A pressao negativa no local nao deve ser superior a 4 Pa (4x10-5 bar). Para um functiimento seguro, providenciaryuma opertura ventilacao do local. Para a evacuacao externa, ater-se as dispositionses vigilentes no seu Pais.

• Controle a placar dos dados (posta no interior do aparelho) para verificar que a tensao e a potencia correspondam as da rede e que a tomada sera apropriad. Em caso de duvidas interpele um electricista qualificado.
• Se o cabo de alimentação estiver danificado,deer a ser substituindo por um cabo ou um Conjunto especials fornecidoselo fabricante ouelo seu service de assistencia的技术a.
• Ligar o dispositoivo a rede de alimentacao atraves de una fichte com fusivel 3A ou ao das fos da bifasica protegidos por um fusivel 3A.

2. Atença!

Em determinadas circunstancias, os electrodomesticos podem ser perigosos.

A) Não procure controlar os filtros com o exaustor em funciona.
B) Não toque as lâmpadas e as和地区 adjacentes, durante e logo às uso prolongado da instalação de illuminação.
C) É proibido cozhar alimentos flambe sob o exaustor.
D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incéndios.
E) Controle constanmente os alimentos fritos para fazer que o oleo aquecido pegue fogo.
F) Antes de efectuar qualquer manutenção, deslgue o exaustor da rede electrolytica.
G) Este aparecido não é destinado ao uso por parte decriencias ou pessoas que precisem de supervisão.
H) Não permita que as crianças brinquem com o aparecido.
I) Quando o exaustor for utilizes contemporaneamente a aparehos que queimam gás ou outros combustíveis, o local devaré ser adequadamente ventilado.
L) Se as operações de limpeza não foram efectuadas no respeito das instruções, existe o risco de incência.

Este aparelho está marcado em conformidade com a Directa Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho sera eliminado de maneira certa, o uso contribui a prevenir as consequences potenciais negativas para o meio ambiente e a saude.

O*simbolo no aparelho ou na documentacao de acompanhamento indica que o mesmo não deve ser tratado como residuo domestico, mas deve ser levado a um punto de colecta idoneo para reciclar equipamento eletrico e electrico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de residuos. Para maiorores informacoes sobre o tratamento, a recuperacao e a reciclagem deste aparelho, contactar o service local encarregado pela colecta de residuos domesticos ou a loja onde o mesmo foi comprado.

ISTRUÇões PARA A INSTALAÇÃO

• As operações de montagem e ligação eletrica devem ser efectuadas por pessoal especializzato.
• Utilizar luvas de proteção antes de efetuar as operações de montagem.

- Conexão eletrica:

Observação! Controle a placá dos dados colocada dentro do aparecido:
- Se na placarapore o significo significa que o aparelho não deve ser ligado a terra, efectue portanto s instruções que referem-se à classe de isolamento II.
- Se na placna NAO aparece o sintbolo lectue as instruções que referem-se à classe de isolamento I.

Classe de isolamento II

• O aparheiro é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ficha deve ser fácilmente acessível après a instalação do aparheiro. No caso em que o aparheiro não disponha de cabo sem ficha, para liga-lo à rede electrica sera necessário interpor um interruptor omnipolar com abertura minima de 3 mm entre os contactos, dimensional para acao eque atenda ao regulamentos em vigor.

• A ligaçao à rede elétrica deve ser feito como segue:

MARROM = Linha

AZUL = N neutro.

Classe de isolamento I

Este aparelho feito para a classe I, portantodeer ser ligado àtomada de ligaçao à terra.

• A ligaçao à rede eletrica deverá ser realizada da segunte maneira:

O cabo neutro devarserligado ao borne com o symbolo N, enquanto que o cabo AMARELO/VERDE,devera ser ligado ao borne perto do symbolo de terra

Na realização da ligação eletrica assegurar-se que a tomada eletrica sera dotada de uma ligação à terra. DepoS de ter montado o exaustor, tornar cuidado para a posicao da fichte eletrica ser de fácil accesso. No caso de ligação directa à rede eletrica, é necessario, entre o aparelho e a rede, interpor um interruptor omnipolar com abertura minima de 3mm .entre os contactos, dimensionado para aarga e que atenda ao regulamentos em vigor.

• Se o plano de cozedura utilizao for eletrico, a gas ou por inducao, a distancia minima entre o mesmo e a parte mais baixa do exaustor devera ser de no minimum 45 cm. Tendo que ser uso um tubo de conexao composto de das ou mais partes, a parte superior deve ficar externamente aquela

inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizes para evacuar fumos de apareiros alimentados por uma energia que não a eletrica.
- No caso de montagem do aparecido em versão aspirante predisponha o furo de evacuação do ar.

• Aconselho-se o uso de um tubo de evacuaçao do ar com o mesmo diametro da boa de saida do ar. O uso de uma reducao poderia diminuir o desempinho do produits e fazer o ruido.

Atença!

• Antes de efetuar a operacao de montagem seguir as instruções abaixo para manusear mais fácilmente o exaustor:

• Retirar o filtro anti-gordura puxando o alavanca como indica na figura 2 - fase 1.

• Se o produito fornecido com filtres com carvao ativo (B-C), removelos como indicado na figura 2 - fase 2B ou 2C.
• Desencaixar a cupula M como indicao na figura 2 - fase 4.

Fixação na parede (Fig.3):

• Trace o lado inferior do exaustor no muro, figura 3 - fase 1 (considerando a distancia minima do plano de cozedura).
• Posicao o molde de fixacao na parede, preste atencao para a LINHA coincidir com a LINHA tratada no paragrafo anterior.
• Marque e realizo os furos para prender figura 3 - fase 2.
• Fixar as 4buchas de expansao e os 2 parafusos A-B sem aperta-los completeness figura 3 - fase 2.
• Posicionar o aparelho contra a parede e fixa-lo definitivamente aperture dos 2 parafusos B figura 3 - fase 3-4 e os 2 parafusos de segurarca B figura 3 - fase 5.
• Para as varias montagens utilize parafudos ebuchas de expansão idoneas para o tipo de parede (por ex.: betão, cartao gesso etc.).
• Se os parafudos e asbuchas forem fornecidas juntamente com o aparelho, certificar-se que sejam idoneas para o tipo de parede na qual o exaustor sera preso.

Fixação na parede OPCIONAL (Fig.4):

Este Modelo de coifa pode ter, como optional, suportes del nivelamento que devem ser solicitados ao seu revendedor.
- Trace o lado inferior do exaustor no muro, figura 3 - fase 1 (considerando a distancia minima do plano de cozedura).
- Posicao o molde de fixacao na parede, preste atencao para a LINHA coincirdo com a LINHA tratada no paragrafo anterior.
- Marque e realizo os furos para prender figura 3 - fase 2.
- Segurar osdoes suportes de nivelamento C e fixa-los no suporte do exaustor utilizing os parafusos D como indica na figura 4 -fase 1; prestar atencao para que os 2 parafusos de nivelamento D nao sejam apertados.
- Segurar o aparelho e fixá-lo nosinous parafusos B figura 4 - fase 2.
- Alinho o aparecido na posicao horizontal atuando nosinous parafusos de nivelamento D figura 4 - fase 3.
- Ao terminar a regulação, aperture os 2 parafusos B figura 4 - fase 4 e fixar definitivamente a coifa no muro mediante os dois parafusos de seguranca B figura 4 fase 5.
- Para as variedes montagens utilize parafusos e Buchas de expansão idoneas para o tipo de parede (por ex.: betão, cartão gesso etc.).
- Se os parafudos e asbuchas forem fornecidas juntamente com o aparecido, certificar-se que sejam idôneas para o tipo de parede na qual o exaustor sera preso.

-Versao filtrante

• DesencaixaracupulaMe retiraragrade E(Fig.5).
• Passar o cabo de alimentação na respectiva perfuração da

cúpula M indicada na Fig.6.

• Segurar o passa-cabos H e posicao-lo entre o cabo de alimentacao e a respectiva perfuração.
• Fixar a cupula M e a grade E prestando atenção para que se encaixe perfeitamente aos eixos de fixação G. (Fig.6).

Os filtros devem ser aplicados ao grupo aspirante situado no interior do exaustor centrando-os e girando-os em 90 graus até que se ouça o sinal de tranca (Fig.10B).

-Optional

Este Modelo de exaustor pode ter como optional uma chamé estética, que deve ser Solicitada ao vesso revendedor. Antes de instalar as chamínes decorativas é necessário remover a cupula e desaparafusar os 4 parafusos B que bloqueiam os eixos de fixação G, como indica na Fig.7.

- Instalação para modelos com chaminé estética - Versão aspirante

Predispor a alimentacao eletrica dentro das medidas da junta decorativa.

Ligar, com um tubo flexivel L o flange F ao furo de escoamento do ar (Fig. 7).

Regular a largura do suporte da junta superior (Fig. 8). Em seguida, fixar ao tecto de forma que esta alinhada com o exaustor atraves dos parafusos A e respeitando a distancia do tecto, indica na (Fig. 8).

Instalar a conexão superior no interior da chamé inferior e apoiar em cima a caixa (Fig. 9).

• Fixar a chamé decorativa inferior ao exaustor'utilizando os parafusos H fornecidos (Fig.9B).

Desfiar a chaminé superior até o suporte e fixá-la através dos parafusos B (Fig. 8).

Para transformar a campanula da versão aspirante para versão filtrante, Solicite ao seu revendedor os filtros de carbono activo e siga as instruções de montagem.

Versao filtrante:

Atença!

• Para transformar o exaustor de versão ASPIRANTE para versão FILTRANTE, encomende ao seu revendedor os filtros de carvão activo. Dispomens de这只是 differentes conjuntos, um com os filtros de carvão ativo não regeneráveis (Fig.10B) e outras com os filtros ao carrão ativado regeneráveis (laváveis) (Fig.10C - Fig.10D).
• De acordo com o Modelo adquirido, os filtros de carvão ativado CIRCULARES, devem ser aplicados ao grupo aspirante situado dentro da coifa de modo centralizzato, atraves de uma rotação de 90 graus, às ouvir o ruido característico de travamento (Fig.10B); para a substituição, efetuar a operação inversa.
• Para os filtros com carvão ativado regeneráveis LAVÁVEIS (Fig. 10C), seguir as instruções de montagem contidas no KIT.
• Para os filtros ao carvão"Ativado regeneráveis LAVÁVEIS CIRCULARES (Fig.10D), retirar a forração e seguir as instruções indicadas no paragrafo USO E MANUTENÇA, "filtros ao carvão"Ativado regeneráveis".

USO E MANUTENÇÃO

• É recomendável colocar o aparecido a funciona antes de proceder com a cozedura de qualquer alimento. É recomendável deleiar o aparecido 15 minutos a funciona, après de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funciona do exaustor depende de uma correça e constante manutençao; uma atencao especial deve ser dedica ao fazer anti-gordura e ao fazer de carvaokovadido.

• O FILTER anti-gordura tem como funcao refer as particulas de gordura em suspensao no ar e, portanto, es sujeito a obstruir-se, com times que variam de acordo com a utilização do aparelho.

• Para evaporar o perigo de incendidio é necessario lavar os filtros anti-gordura, manualmente, a cada 2 vezes, no maximo, com detergente liquido neutro não abrasivo ou na区管委会 de lavar pratos, com baixas temperatas e ciclos breves.

• Depois de algumas lavagens pode ocorro alteracoes de cor. Este fato nao da direito a reclamação para eventuais substituições.

• Os filtros de carvão ativado são realizados para depurar o ar que é introduzido no ambiente e tem a função de atenuar os odores desagradáveis gerados pelo cozimento.

• Os filtros de carvão ativo não regeneráveis devem ser substituções a cada 4 vezes, no máximo. A saturação do carvão ativo depende do uso mais ou menos prolongado do aparecido, tipo de alimentço e regularidade de lavagem do filtro anti-gordura.

• Os filtros ao carvãoativado regeneráveis devem ser lavados manualmente, com detergentes neutros não abrasivos ou na boa de lavar louças, com temperatura Tmaxa de 65^ (o ciclo de lavagem deve ser completeness e sem louças). Retirar a água em excesso sem danIFICAR o filtrro, remove as partes plácicas e secar a forração noorno por 15 minutos, pelo menos, em 100^ de temperatura, no maior. Para manter eficiente a funcao do filtrao ao carvão regeneravel, esta operacao deve ser repetida a cada 2 mezes. Estes devem ser substituidos, no maior, a cada 3 anos ou quando a forração estiver danificada.

- Antes de montar os filtros anti-gordura e os filtros ao carvão ativado regeneraveis é importante que estejam bem secs.

• Limpar frequently o exaustor, por dentro e por fora, utilizes um pano humido com alcool desnaturado ou detergentes liquidos neutros nao abrasivos.

• O Sistema de iluminação é projetado para o uso durante o cozimento e não para o uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui notavelmente a duração média das lâmpadas.

• Se o aparecido foridotado de luz de cortesia esta pode ser realizada para o uso prolongado de iluminação geral do ambiente.

• Atença: a inobservança das advertências de limpeza e do exhaustor e da substituição e limpeza dos filtros comporta riscos de incéndios. Aconselho-se seguir as instruções mentionadas.

• Substituição das lâmpadas dicróicas (Fig.11A):

Para substituir as lampadas de halogeneo B tire o vidro C fazendo forcas nas espécíficas espessuras. Substitua com lampadas do mesmo tipo. Atença: não toque a lampa directamente com as más.

• Substituição das lampadas LED (Fig.11B):

Se a versão do aparecido for com lampsadas LED é necessário que um专业技术e especializzato intervenha para a sua substituição.

Comandos (Fig.12):

NOTA: com este commando é possível controlar o aparecido también com um telecomando aPEDIR como acessório.

Tecla A = Acende/desligo o exaustor. O aparelho acende-se à primeira velocidade.

Tecla B = Diminui a velocidade do motor.

Ecrá C = Indica a velocidade do motor的选择a e a ativação do timer/velocidade intensiva/sinalização dos filtros.

Tecla D = Aumenta a velocidade do motor.

Pressionando a tecla da 4^a velocidade insere-se a funcao intensiva durante 6 min, em seguida o aparelho volta a funcional

à velocidade de exercício no momento da ativação. Durante, está funcção piscá no ecra o número 4.

• Se se deseja desativar a funcao antes dos 6关键时刻 pressionar a tecla B.

Atença! Alguns modelos travaham ate à 3^a velocidade para a qual a funcao intensiva nao é prevista.

Tecla E = Com qualquer velocidade inserida 1-2-3 velocidades (excluda a vel. Intensiva 4) pressionando a tecla ativa-se a funcao Timer. quando a funcao Timer estiver ativa no esra deve piscar a velocidade definida no momento da ativacao do temporizador.

Depois de 15 min no final da contagem o exaustor desliga-se (motor e eventuais luzes acesas).

Se estiver em functiimento a velocidade intensiva, o Timer não se pode ativar.

• Se se deseja desativar a funcao antes dos 15 minutos pres-sionar a tecla E.

• Saturação de filtros Antigordura/Carvalho ativado:

-Depois de 30 h de funciona, quando o éra C piscá alternando a velocidade de exercico com a letra F (ex. 2 e F), isto significica que se devem lavar os filtros anti-gordura.

-Depois de 120h de funciona quando o éra C piscá alternando a velocidade de exercção com a letra C/F (ex.2 e C/F), isto significa que se devem fazer ou substituir o filtros de carvão.

• Uma vez recolocado o FILTER limpo é necessário fazer reset à memória eletrónica com o exaustor acesso, pressionando a tecla B duranteerca de 3 seg.

DepoS de tempo no éram a leira E (confiirmaçao de reset realizado) e o exaustor desliga-se.

• Comandos mecánicos (Fig.13): a simbologia é indicaa a seguir:

A=botao LUX/ON-OFF

B=botão OFF/PRIMEIRA VELOCIDADE

D = botão TERCEIRA VELOCIDADE

Se a coifa for desligada quando está na primeira, seguda ou terreira velocidade, quando for acendida novamente, recomecará a trabalho com a velocidade em que está quando foi desligada.

SERVICO DE ASSISTÊNCIA AOS CLIENTES

Antes de chamar o service de assistencia的技术ica.

Se o produit não funciona, aconsehamos:

• Verificar a correcta introdução da ficha na tomada de corrente.

Casón no se consiga identificar a causa do mau funciona: desligar o aparelho, não efectuar alterações no mesmo e chamar o Servço de Assistência Tecnica.

NUMERO DE IDENTIFICacao DO PRODUCTO.

Onde seENAtra?

É importante comunicar ao Serviço de Assistência Tecnica a sigla do produits e o número de identificacao (16 caracteres que podem com o valor 3) que se encontrar no certificado de garantia ou na placac de identificacao colocada no interior do aparelho.
