GEBRUIKSAANWIJZING WX623.1 WORX

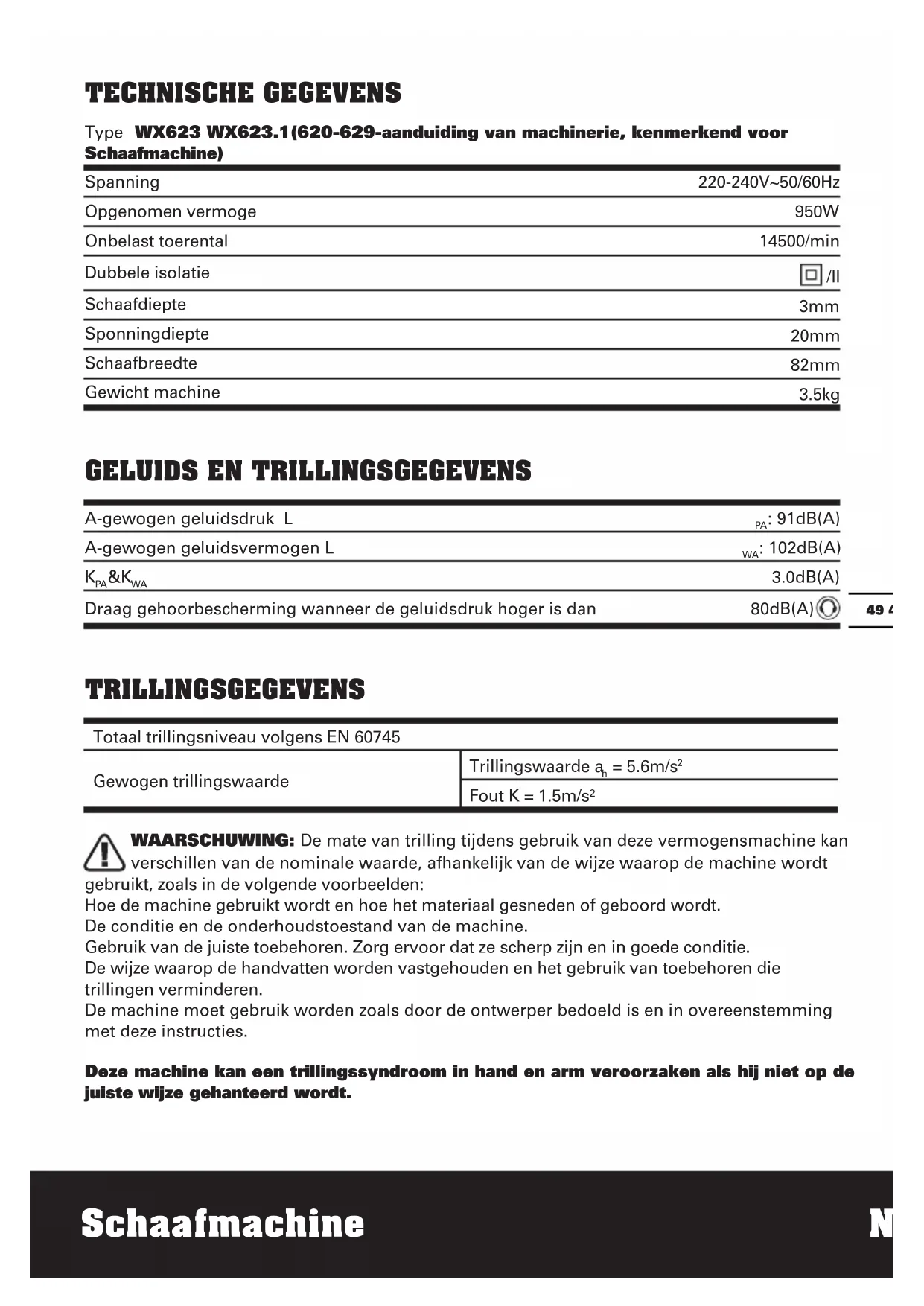

Type WX623 WX623.1(620-629-aanduiding van machinerie, kenmerkend voor Schaafmachine)

Spanning	220-240V~50/60Hz
Opgenomen vermoge	950W
Onbelast toerental	14500/min
Dubbele isolatie	☐ /II
Schaafdiepte	3mm
Sponningdiepte	20mm
Schaafbreedte	82mm
Gewicht machine	3.5kg

GELUIDS EN TRILLINGSGEGEVENS

A-gewogen geluidsdruk L	PA: 91dB(A)
A-gewogen geluidsvermögen L	WA: 102dB(A)
KPA&KWA	3.0dB(A)
Draag gehoorbescherming wanner de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENS

Totaal trillingsniveau volgens EN 60745
Gewogen trillingswaarde	Trillingswaarde ah = 5.6m/s2
	Fout K = 1.5m/s2

WAARSCHUWING: De mate van trillingijdens gebruik van deze vermogensmachine kan

verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden ziek, zoals in de volgende voorbeelden:

Hoe de machine gebruikt worden en hoe het materiaal gesneden of geboard wordt.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.

De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij nicht op de juiste wijze gezehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordtuitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De blotstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10^ of minder.

Plan de werkzaamheden zodate taken met veel trillingen over een aantalragen verspreid worden.

ACCESSIONS

Reserveriem 1

TCT Mes 2

Soksleutel 1

Meter sponningdiepte 1

Parallelle geleider sponning 1

Stofzak 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht.

Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

EXTRA VEILIGHEIDSPUNTEN VOOR UW SCHAAFMACHINE

1. Wacht tot het mes stopt voordat u het gereedschap neerlegt. Een blootliggend mes kan zich vastzetten op het oppervlaken leiden tot verlies van de controle over het gereedschap en ernstige letsels.
   NB De bovenstaande waarschuwing is uitsluitend van toepassing op vlakschuurmachines zonder automatisch aflsuitende beveiliging.
2. Gebruik zo möglichk een klem of een ander geschikt hulpmiddel om het werkstuk op een stevige ondergrond vast te klemmen.
3. Houd het gereedschap vast bij de geisoleerde handgreep wonneer er kans is op het raken van verborgen bedrading. Contact met een draad waar stroom opstaat, zorgtervoordater ook op de metalen onderdelen van het apparaat stroom komt te staan,waardoor de gebruiker een schok krijgt.
4. Draag.altijd een stofmasker.

SYMBOLEN

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

Waarschuwing

Veiligheidsklasse

Draag oogbescherming

Draag een stofmasker

Afgedankte elektrische producten kunt u Niet met het normale huisafval weggooien. Breng deze producten, indien möglich, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente maar informatie en advies over het recyclen van elektrische producten.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het actieboekje.

GEBRUIK VOLGENS BESTEMMING

Het elektrische gereedschap is bestemd voor het met vaste steun schaven van houtmaterialen zoals balken en planken. Het is ook geschikt voor het afschuinen van randen en voor het schaven van sponningen.

1. VEILIGHEIDSSCHAKELAAR

De schakelaar worden vergrendeld om te vermijden dat het gereedschap per ongeluk worden gestart. Druk op de ontgrendelingsknop

(1) enervoigens op de aan/uit-schakelaar
(3) zodate ontgrendelingsknop worden vrijgemaaakt (1). De machine is nu in werkinq.

Om dit uit te schakelen hoeft u alleen de aan/uit-schakelaar los te lately (Zie A)

2. AFSTELLING SCHAAFDIEPTE

Een Kleinere schaafdiepte van 0-3mm is de Beste afstelling voor het schaven of de sponning van de meeste oppervlakken. Draai de afstelling voor de schaafdiepte (13) om de gewenste schaafdiepte in te stellen op de schaal. Schaalgradatie = 0.1mm . Wanner u rechtsom draait worden de schaafdiepte vergroot en wanner u linksom draait worden deze verkleind. (Zie B)

3. DE STOF- EN SPAANAFZUIIGING AFSTELLEN

De stofafzuiiging kan handmatig maar rechts of links worden afgesteld. Draai aan een uiteinde van de stofafzuiiging (5) tot deze stopt (Zie C). De pijl op de stofafzuiiging geeft de richting aan van de stofafzuiiging.

OPMERKING: Door de grootte en het materiaal van sommige houtkrullen, bijn. nat of hard hout, is het möglichk dat de stofafzuiig ing geblokkeerd raakt. Trek de stekker uit het stopcontact en gebruikervolgens een houten stok om degblokkeerde stofafzuiig ing vrij te make.

4. VOET GRONDPLAAT (Zie D)

Tildechterkant van de schaafmachine op.

Dankzij de voet van de grondplaat (15) kan de machine rechtstreeks worden neergezet en worden de snijmessen beschermd gegen schade en worden het oppervlak beschermd gegen schade door de messen (Zie D).

Wanneru schaft, worden de voet wegeduwd door de rand van het hout. Controller alsijd of de voet vrij kan bewegen op de grondplaat.

5. MESSEN MONTEREN EN VERVANGEN (Zie E,F,G)

WAARSCHUWING: Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingenuitvoert of de messen verrangt.

Het mes heeft twee snijranden die kuren worden omgekeerd. Wanner u de messen van de schaafmachine verrangt of omdraait, zorgt de geleidergroef voor een constante hoogteafstelling.

OPMERKING: Botte en versleten messen küssen nicht opniewuw worden geslepen en要去en worden verrangen.

Trek de stekker uit het stopcontact. Gebruik de bijgeleverde soksleutel om de 3 bouten ongeveer 1/2 draai linksom los te make (Zie E). Houd de messenklem op+zijn positie en gebruik een stuk hout om het mes (16)uit de messenklem te schuiven zodate u het mes kunt verwijderen (Zie F).

OPMERKING: U hoeft de messenklem Niet te verwijderen, anders{kunnen de fabrieksinstallingen voor de regeling van de snijbladhoogte wijzigen.

Voordat u een新模式 mea plaatst of een mes omdraait, moet u het mes en de meshouder alkijd schoonmaken als deze vuil zich. Schuif het mes in de juiste richting in de messenklem. Controleer of het mes isuitgelijnd op de klem. Wanner u de schroeven vast maakt, moet u ervoor zorgen dat u de juiste volgorde voor het aanspannen volgt (Zie G). Draai ze eerst met de hand voordat u start om te controlen of de rol ongehinderd kan draaien.

Draai de kop van het mes nog eens 180^ en herhaal de procedure om het tweede schaafmes te demonteren.

6. EEN AANDRIJFRIEM VERVANGEN

WAARSCHUWING: 1. Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparations of onderhoud uitvoert.

2. De snijmessen zullen draaien en kunden letsels veroorzaken.

Maak de schroef los en verwijder de riemafdekking (6), verwijder de versleten aandrijfrem van de grote aandrijfrol (a) en het drijfwiel (b) en maak ze schoon. Draai de neue aandrijfrem rond de bovenkant van het drijfwiel, draai de riem met de hand en duw deze op de grote aandrijfrol (a) (Zie H). Zorg ervoor dat de aandrijfrem precies langs de lengtegroeven van het drijfwiel en de aandrijfrol.

OPMERKING: Plaats de riemafdekking (6) terug en maak deze vast met de schroef.

7. EEN STOFZAK MONTEREN

Dit accessoire kan worden gemonteerd door de inlaat van de stofzak zo ver möglichk over de stofafzuiging (5) van de schaafmachine te schuiven. De stofzak zal de efficicntie van het uitlaatsystem verminderen en moet regelmatig worden leeggemaakt om de efficicntie te behouden. Om de zak leeg te makes, opent u de rits op de achterzijde van de stofzak.

OPMERKING: Dit accessoire kan worden gebruikt voorkleinere taken.

8. EXTERNE STOFAFZUIGING

De stofafzuiiging (5) wordt het beste aangesloten op een geschikte externe stofafzuiigmachine, bijv. een stofzuiger.

WERKTIPS VOOR UWSCHAAFMACHINE

WAARSCHUWING: Gevaar voor terugslag! Plaats de machine alleen op het werkstuk wanner u deze hebt ingeschakeld.

1. STANDAARD VLAKSCHAVEN

Stel de gewenste schaafdiepte in. Plaats

het voorste gedeelte van de grondplaat plat op het werkoppervlak. Schakel de machine in en duw uw schaafmachine waar voren. Hij zal beginnen te schaven. Houd.altijd de volledige grondplaat plat op het oppervlak om te vermijden dat het schaafmes wegspringt. Beweeg de schaafmachine gelijkmatig over het werkoppervlak.Voor de meeste toepassenzal een schaafdiepte van 0-3mm een goede afwerking van het oppervlak leveren.Het is aanbevolen eenkleine schaafdiepte te gebruiken en het schaafproces te herhalen.

2. RAND AFSCHUINEN

Gebruik de V-groef in de grondplaat (9) om de rand van het werkstuk af te schuinen (Zie I). Leid de schaafmachine langus de rand en behoud een constante hoek en druk om een goede afwerking te verkrijgen. U kunst de hoek van de afschuining controleren met uw handen. Maak een testafschuining op een stukje hout. Zorg ervoor dat uw werkstuk stevig is vastgeklemd en aan de rand worden ondersteund.

3. SPONNINGEN MAKEN

Gebruik de Meter voor de sponningdiepte (12) en de parallelle geleider voor de sponning (8) (bijgeleverd bij uw gereedschap). Monteer deze accessoires op uw schaafmachine. Stel de gewenste sponningdiepte in met behulp van de schaal en de markings naast de schaal op de behuizing van de schaafmachine (Zie J). Maak de vergrendelingsschroef los en stel de gewenste sponningbreedte in (max. 82mm). (Zie K). Maak de vergrendelingsschroef vast. Stel de gewenste sponningdiepte overeenkomstig in met de meter voor de sponningdiepte (12) (max.20mm) (Zie L). Maak de sponningen zo vaak als nodig om de gewenste sponningdiepte te bereiken. Zorg ervoor dat de schaafmachine worden geleid met een zijdelingse ondersteuningsdruk.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparatives of onderhoud UITvoert.

Dit elektrische gereedschap hoeft nicht extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap.altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kuren vonden zichtaar� in de ventilatiegleuven. Dit is normalaal en leidt Niet tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden verrangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegt persoon.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u nicht met het normale huisafval weglooien. Breng deze producten,

indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente maar informatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

Verklaren dat het product,
Beschrijving WORX Schaafmachine
Type WX623 WX623.1(620-629-aanduiding van machinerie, kenmerkend voor Schaafmachine)
Functie Oppervlaktematerialial met een roterend snijgereedschap verwijderen

Overeenkomt met de volgende richtlijnen

Richtlijn Machines

2006/42/EG

Richtlijn Elektronische Compatibility

2004/108/EG

De person die bevoegd is om het technische bestand te compileren, Naam Russell Nicholson Adres Positec Power Tools (Europe)Ltd, PO Box 152, Leeds, LS10 9DS, UK

keoyue

CE

2012/09/27

Leo Yue

POSITEC Kwaliteitsmanager
