BRUKSANVISNING WX623.1 WORX
El-værktøjet er beregnet til - pa fast underlag - at hovle i traematerialer som f.eks. Bjelker og braedder. Den an ochs benyttes til at afskr kanter og til at false.
1. SIKKERHEDS TIL/FRA KONTAKT
Roter bladhovedet yderligere 180^ og gentag proceduren med at adskille det andet blad.
ADVARSEL: 1. Fjern stikket fra stikkontakten, for der udfore nogen justering, service aller vedligeholdelse.
2. Skarebladene vil dreje og kan forarsage skader.
NOTER: Dette tilbehør kan anvendes til små job.
8. EKSTERN STØVOPSAMLING
Stovudsgunningen (5) er bedst forbundet til en ekstern stovopsamler fx. en stvsuger.
ARBEJDSTIPS FOR DIN MASKINE

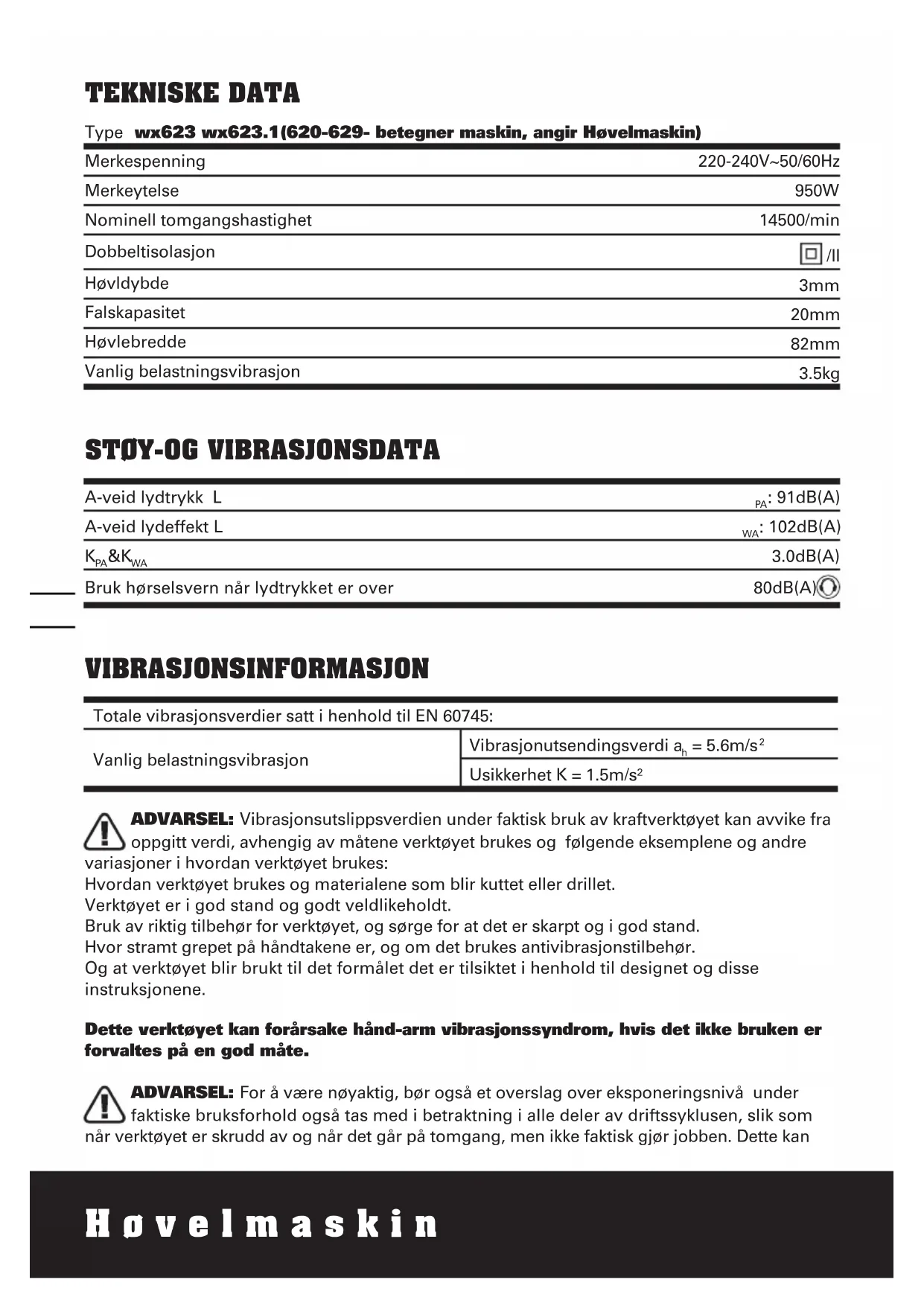

| Merkespenning | 220-240V~50/60Hz |
| Merkeytelse | 950W |
| Nominell tomgangshastighet | 14500/min |
| Dobbeltisolasjon | ☐ /II |
| Høvldybde | 3mm |
| Falskapasitet | 20mm |
| Høvlebredde | 82mm |
| Vanlig belastningsvibrasjon | 3.5kg |
STOY-OG VIBRASJONSDATA
| A-veid lydtrykk L | PA: 91dB(A) |
| A-veid lydeffekt L | WA: 102dB(A) |
| KPA&KWa | 3.0dB(A) |
| Bruk hørsvern:när lydtrykket er over | 80dB(A) |
VIBRASJONSINFORMASJON
| Totale vibrasjonsverdier satt i henhold til EN 60745: | |
| Vanlig belastningsvibrasjon | Vibrasjonutsendingsverdi \( a_h = 5.6m/s^2 \) |
| Usikkerhet K = 1.5m/s2 | |
ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av kraftverktøyet kan avvike fra
oppgitt verdi, avhengig av matene verktoyet brukes og ffolgende eksemplene og andre
variasjoner i hvordan verktoyet brukes:
Hvordan verktøyet brukes og materialene som blir kuttet eller drillet.
Bruk av riktig tilbehør for verktøyet, og sorge for at det er skarpt og i god stand.
Hvor stramt grep et pa handtakene er, og om det brukes antivibrasjonstilbehør.
Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.
Dette verktøyet kan forårsake hand-arm vibrasjonssyndrom, hvis det ikkeBruken er forvaltes på en god mæte.
ADVARSEL: For a vare noyaktig, b or ogsa et overslag over eksponeringsniva under
faktiske bruksforhold ogsa tas med i betraktning i alle deler av driftssyklusen, sik som
For à hjelpe til à minimere risikoen for vibrasjonsekspondering.
Bruk ALLTID skarpe meisler, driller og blad.
Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).
Hvis verktøyet skal brukes regelmessig, inveter i antivibrasjonstilbehør.
Unngå Å bruke verktøy i temperaturer på 10^ eller lavere.
Planlegg arbeidstimeplanen din sik at du spre bruk av hoyvibrasjonsverktoy utover flere dager.
TILBEHOR
Reservebelte 1
TCT Tange 2
Skralle 1
Dybdemåler fals 1
Parallel guide fals 1
Stvpose 1
Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend*gdt kvalitetsekstrautstyr, merket med et velkjent varemereke. Velg kvalitet i henhold til det arbeidet du akter a gå i gang med. Henviser til tilbehørspakningen for videre detailjer. Butikkponesalet kan ogsa gi hjelp og rãd.
EKSTRA SIKKERHETSPUNKTER FOR HOVELEN DIN
- Vent til tengene stopper for du setter verktoyet fra deg. En ubeskyttet hovel kan f kontakt med overflaten og fore til at du kan miste kontrollen og gi store skader.
MERK: Advarselen over gjelder kun for elektriske høvler uten et vern som lukker seg automatisk. - Om mulig bør du bruke en klemme ell er et annet egnet hjelpemiddel for a feste arbeidsstykket til en fast overflate.
- Hold verktøyet i isolerte gripeoverflater ved utføring av arbeid der kutteverktøy kankommen i berøring med skjult kabling. Kontakt med forende kabel vil ogsa gjore utsatte metalldeler av verktøyet forende og pafre operatoren sjokk.
- Bruk alltid stovmaske.
SYMBOLER
For a redusere risikoen for personskade, ma brukeren lese instruksjonsveiledningen
Advarsel
Dobbelisolasjon
Bruk støvmaske
Bruk bekyttesesbriller
Bruk hørsvern
Avfall fetter elektriskeprodukter ma化进程 legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersk hos de lokale myndighetene erler en detailjist for resirkuleringsrad.
BRUKSVEILEDNING
MERK: Les nøye gjennom instruksjonsboka før du bruker verktøyet.
FORMÁLSMESSAGE BRUK
Elektroverktøyet er beregnet til høvling av materialer av tre, f. Eks. Bjelker og bord, pa aste underlag. Det egner seg ogsa til skråskjæring av kanter og falsing.
1. SIKKERHETSBRYTER PÅ/AV
Bryteren er låst for a unngå utilsiktet start. Trykk ut laseknappen (1) og sa pa/av-bryter (3) og slipp laseknappen (1). Na virker maskinen. For a slå av, slipp pa/av-bryteren (Se A)
2. JUSTERING AV KUTTEDYBDE
Mindre kuttedybde på 0-3mm er som regel best for overflateplaning eller falsing. Roter kuttedybdejusteringen (13) for a stille inn onsket kuttedybde på skalaen. Skalagradinger = 0.1mm . Rotasjon mot hyre oker planingsdybden, rotasjon mot venstre reduserer planingsdybden. (Se B)
3. JUSTER STØVUTTAK OG FLISUTFØRING
Stovuttak kan justeres manuelt pa hye erller venstre side. Roter den ene enden av stovuttaket (5) inntil den stopper (Se C). Pilhodet pa stovuttaket indikerer stovvuttaksretningen.
MERK: På grunn av størrelsen og materialet til noe treverk, f.eks. våt eller hardt tre, er det mulig at støvuttaket kan blokkeres. Ta ut stopselet fra strømuttaket, og bruk en trepinne for Å fri det blokkerte støvuttaket.
4. BASEPLATESTATIV (Se D)
Loft bakre del av planeringsmaskinen, baseplatestativet (15) gjør at maskinen kan settes ned direkte og beskytter kuttebladene fra skade og bladene fra a odelegge overflaten. Ved planering vil stativet skyves bort av enden pa treet. Kontroller alltid at stativet kan beveges fritt pa baseplaten. (Se D).
5. BLADMONTERING OG SKIFTE (Se E,F,G)
ADVARSEL: Fjern strømledningen fra strømuttaket før utføring av justering eller skifte av blader.
Bladet har to kuttekanter som kan byttes.
Ved skifte eller bytting av planeringsbladene
garanterer f-ringssporet konstant
høydejustering.
MERK: Slove og slitte blader kan sekses slopes, men ma byttes.
Trekk ut stopsel fra strømuttaket. Bruk pipenøkkel (4) gitt for Å løsne de 3 boltene ca. 12 rotasjon mot venstre (Se E). Hold bladklemmen i posisjon, bruk en trebit og skyv bladet (16) ut av bladklemmen for Å fjerne bladet fra bladklemmen (Se F)
MERK: Det er ikke ndvendig á fjerne bladklemmen, da denen kan endre fabrikinnstilling for kuttebladhøydekontroll.
Før nytt blad settes inn eller bladet snus, rengjør bade blad og bladsete hvis de er skitne. Skyv bladet inn i bladklemmen i riktig retning. (se G) Kontroller at bladet er likt med klemmen. Ved tiltrekking av skruer, sorg for riktig tiltrekkingsmoment. Før start, roter forhand for a kontrollere at ruller roterer fritt. Roter bladhodet med 180^ , og gjenta prosedyren for demontering av det andre bladet.
6. SKIFTE DRIVREIM
ADVARSEL: 1. Trekk ut stopslet fra strømuttak for justering, service ell er vedlikehold.
2. Kutteblader vil rotere og kan forårsake skade.
Lösne skrue og fjern reimdeksel (6), fjern slitt drivreim fra stor reimskive (a) og pinjong (b) og rengjør dem (Se H). Plasser ny drivreim på pinjong og roter manuelt, trykk ned på stor reimskive (a). Se til at drivreimen går akkurat lungs lengdesporene på pinjongen og reimskiven.
MERK: Plasser reimdeksel (6) tilbake på toppen og trekk til med skrue.
7. MONTERE STØVPOSE
Dett tilbehoret kan monteres ved a skyve
stövposeinntak over planerens stövuttak (5) så langt som mulig. Stövposen vil redusere effektiviteten på utslippssystemet, og posing må tommas hyppig for öpprettholde effektiviteten. For tomming, öpne glidelåsen** på baksiden av stövposen.
MERK: Dette tilbehoret kan brukes til mindre jobber.
8. EKSTERN STØVUTGANG
Stovutgang (5) er best tilkoplet en egnet ekstern stovuttaksmaskin, f.eks. stvsuger.
ARBEIDSHINT FOR PLANEREN
Still inn ønsket kuttedybe. Plasser frontdelen av baseplaten flatt pa arbeidsoverflaten. Sla pa maskinen og skyv planeren fremover, sik at den begynner kuttingen, hold alltid hele baseplaten flatt pa arbeidsoverflaten for a forhindre det kuttende bladet i a hoppe. Beveg innretningen over arbeidsoverflaten. For de feste applikasjoner vil 0-3 mm maks. kuttedybe vil gi en god overflatfinish. Det er best a bruke sma dybder pa kutt og gjenta planingsprossessen.
2. KANTSKJERFING
Bruk V-sportet i baseplaten (9), du kan lage skjerfing pa arbeidsstykkets kant (se I). Før planeren langs kanten og vedlikehold en konstant vinkel og kraft for a gi en god finish. Du kan kontrollere vinkelen pa skjerfingen med handen din. Lag en testskjerfing pa et ubrukbart trestykke. Se til at arbeidsdelen klemmes og stottes nær kanten.
3. FALSING
Bruk falsedybdemåleren (12) og falseparallellføringen (8), tilbehør (medfolger verktøyet). Fest tilbehørret på planeren. Still inn ønsket falsedybde ved bruk av skala og merket på planerens hus ved sider av
skalaen (Se J) Løsne laseskruen, og juster ønsket falsebredde (maks. 82mm). (Se K) Trekk til laseskruen Juster ønsket falsedybde med falsedybdemåleren (12) deretter (maks. 20mm) (Se L). Planer sa ofte som mulig for øppna ønsket falsedybde. Se til at planingen fores med sideveis støttetrykk.
VEDLIKEHOLD
Ta ut stopselet fra stikkontakten før du foretar justeringer, service eller vedlikehold.
Det elektriske verktøyet trenger ikke ytterligeresmøring eller vedlikehold.
Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for a rense verktøyet. Tørk av med en tørr klut. Du ma alltid lagre verktøyet pa en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for stv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet. Hvis den medfølgende ledningen er beskadiget ma den erstattes av produsenten, serviceagenten aller andre kvalifiserte personer for a unngå risiko.
MILJOVERNTILTAK
Avfall perpet elektriskeprodukter
må ikke legges sammen med
husholdningsavfall. Vennligst resirkuleret der dette finnes. Undersök hos de myndighetene aller en detailjist for ruleringsrad.
SAMSVARSERKLÄERING
Erklærer at produitet, Beskrivelse WORX Høvelmaskin Type WX623 WX623.1(620-629-betegner maskin, angir Høvelmaskin) Funksjon Fjerne overflatemateriell med en roterende kutter
Samsvarer med fologende direktiver, Maskindirektivet
2006/42/EC
EMC-direktivet RoHS Direktiv
2004/108/EC 2011/65/EU
Standardene samsvarer med
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
EN 60745-1
EN 60745-2-14
