KÄYTTÖOHJE WX623.1 WORX

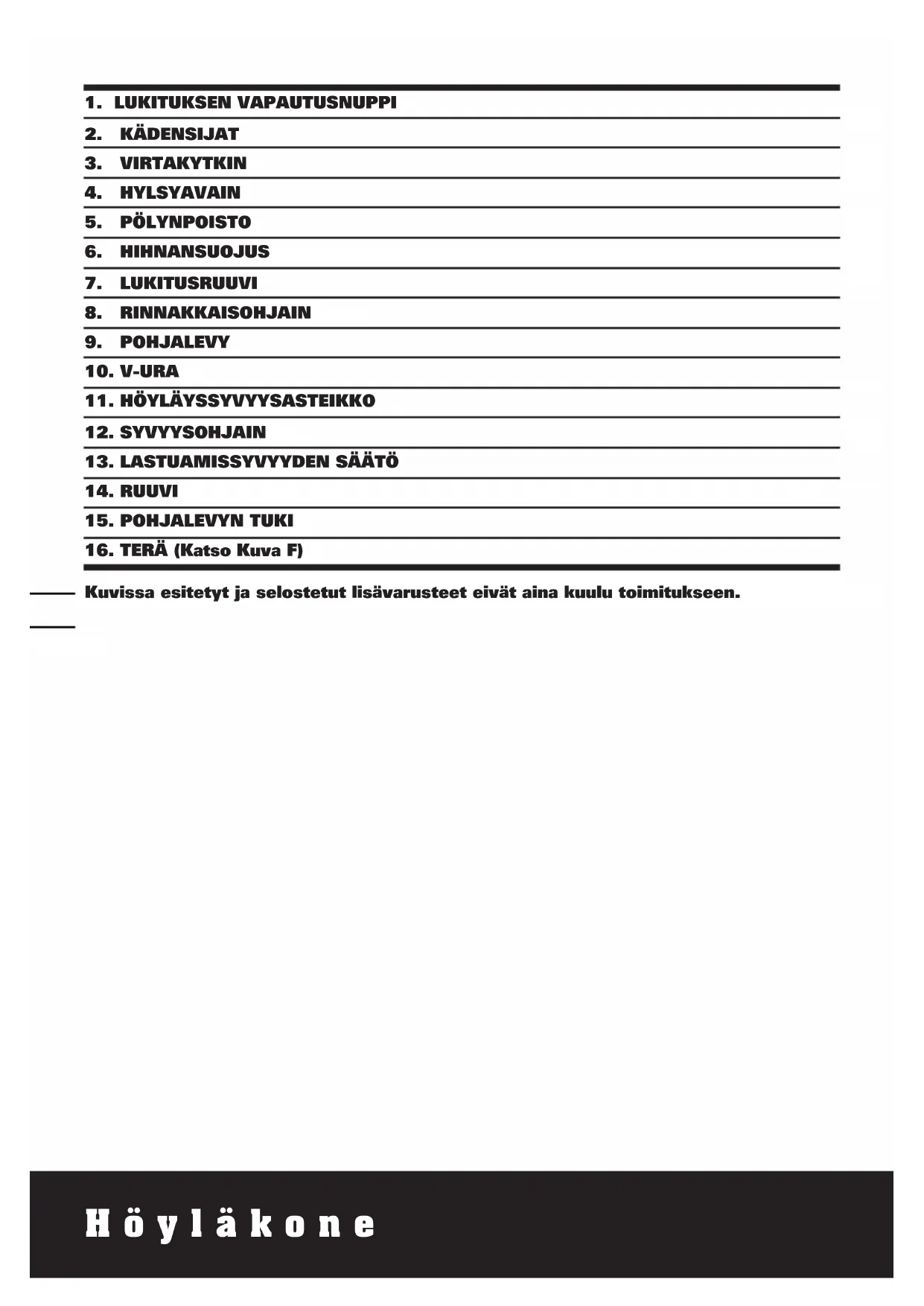

Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

TEKNISET TIEDOT

Tyyppiwx623wx623.1(620-629-koneen määritykset,esimerkki Höyläkone)

Nimellisjännite	220-240V~50/60Hz
Nimellisteho	950W
Nimellisnopeus kuormittamattomana	14500/min
Sujoausluokka	☐ /II
Höylässyvyys	3mm
Huulloskapasiteetti	20mm
Höyläysleves	82mm
Koneen paino	3.5kg

MELU-JA TÄRINAARVOT

Painotettu änenpaine L	PA: 91dB(A)
Painotettu änenvoimakkuus L	WA: 102dB(A)
KPA&KWa	3.0dB(A)
Käytä kuulosuojaimia, kun änenpaine ylittää arvon	80dB(A)

TÄRINÄTASOT

EN 60745:n mukaiset kokonautistärinäarvot:
Tyypillinen painotetti tärinä	Tärinäpäästö ah=5.6m/s2
	Epävarmuus K=1.5m/s2

VAROITUS: Tyokalun kayton todelliset tärinäarvot saattavat poiketa annetuista arvoista riippuen tyokalun kayttotavoista seuraavien maäritelmien muiden kayttotapojen

perusteella:

Kuinka tyokalua kaytetaa ja mita materiaialeja lahataan tai porataan.

Onko tyokalu hyvasskunnossa ja hyvin houlettu

Käytetäänkö tyokalussa oikeita lisavarustetia ja ovatko ne teräviä ja hyväkuntaoisia.

Kahvojen otteen pitävyys,Jos tyokalussa kaytetaan tärinaa estvià lisavarusteita.

Käytetäänkö työkalua asianmukaisesti ja naita ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäs syndrooman, jos laitetta ei käytetä oikein.

VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset

käytöolosuheet, mukan lukien aika, kun työkalu on kytketty pois pälä ja kun se käy

joutokaynnillä. Tämä saattaa vähentä koko työajan yhteenlaskettua altistusaikaa huomattavasti.

Tärinalle altistumisriskin vahentäminen.

Käytä AINA teräviä talttoja, poria ja teriä

Huolla tata tyokalua ohjeiden mukaisesti ja pidä tyokalu hyvin voideltuna (soveltuvissa kohdissa)

Jos tyokalua kaytetaan saannollisesti, hanki tarinaa estavat lisavarusteet.

Välta työkalun käytämista 10°C lampöillossa tai sitä viileammässä

Suunnitte lyot siten, etta paljon tärinä aiheuttavien toiden suorittaminen jakautuu usealle paivalle.

VARUSTEET

Varahihna 1

TCT Tera 2

Hylsyavain 1

Rinnakkaisohjain 1

Huullosjohde 1

Pölpussi 1

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvalaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

LISÄTURVALLISUUSO-HJEITA HOYLÄLLE

1. Odota, etta tera on kokonaan
   pysahtynyt, ennen kuin lasket koneen
   poydalle. Paljaana oleva tera saattaa osua
   poytaan ja aiheuttaa koneen hallinnan
   menetyksen ja vakavan tapaturman.
   Huomautus: Yllä oleva varoitus koskee vain
   höyläkoneita, joissa ei ole automaattista
   sulkusuojaa.
2. Jos on mahdollista, käytä kiinnityslaitteita tai muita sopivia keinoja varmistamaan työkappaleen kiinn tukevaan pintaan.
3. Pidä kiinnyokalusta eristetyistartuntapinnoista, kun suoritattoiminta, jossa katkaisutyokalu saattaa kosketta piilossa olevaajohdotusta. Kosketus jannitteiseen johtoon tekee myos tyokalun altistuvat metalliosat jannitteisiki si aiheuttaen sahköiskun.
4. Käytä aina hengityssuojainta.

SYMBOLIT

Käytäjan taytyy lukea ohjekirja loukkaantumisvaaran vahentämiseksi

Varoitus

Kaksoiseristys

Käytä hengityssuojainta

Käytä suojalaseja

Käytä kuulonsuojaimia

Romutetuja sahkolaitteita ei saa heittaa pois talousjatteen mukana. Toimita ne kierratyspisteeseen. Lisatietoja kierratyksesta saa paikallisila viranomaisilta tai jalleenmyyjalta.

KÄYTTÖOHJEET

HUOMAUTUS: Ennen tyokalun kayttoa, lue ohjekirja huolellisesti.

MÄRÄYKSENMUKAINEN KÄYTTO

Sähkötyokalu on tarkoitetu puun, kuten esim. palkkien ja lautojen hóyläamseen kiinteallä alustalla. Se soveltuu myös reunojen viistämseen ja huultamiseen.

1. TURVAKYTKIN PÄällä/POIS

Kytkin on lukittu pois pälä vahingossa
käynnistämisen体系建设ksi. Paina lukituksen
vapautuspainiketta (1), sitten Paällä/
Pois-kytkintä (3) ja vapauta lukituksen
vapautuspainike (1). Nyt kone toimii. Kone
kyktetän pois pälä vapauttamalla Paällä/
Pois-kytkin (Katso A)

2. LEIKKAUSSYVYYDEN SÄTÄMINEN

Pienempi 0-3 mm:n leikkaussyvyys on paras useimmille pintahöyläyksille tai kyntteen höyläamiseen. Kierra leikkaussyvydyden saadinta (13) asettaaksesi halutun leikkaussyvydyden steikolla (astejako = 0.1mm). Myotapäivän kiertäminen lisähöylässvyyttä, vastapäivän kiertäminen vahentaa sita. (Katso B)

3. SÄÄDÄ POLYNPOISTOA JA LASTUNIRROTISTA

Polynpiston voi satao oikealle tai
vasemmalle puolle manuailisesti. Kierra
polynpiston (5) toista paata, kunnes se
pysahtyy (Katso C) Nuolen paa polynpoistossa
osoittaa polyn poiston suunnan.
HUOMAUTUS: Joidenkin puulastujen
koosta ja materialiaista johtuen,
esim. märastä tai kovasta puusta,
on mahdollista, etta polynpisto
tukkeutuu. Irrota pistoke virtalähteestä
ja avaa sitten puutikulla tukkeutunut
polynpisto.

4. POHJALEVYTELINE (Katso D)

Kohota hōyläkoneen takaosaa, pohjalevyteline (15) mahdollistaa koneen laskemisen suoraan alas ja suojeele leikkuuteriä vahingoittumiselta ja teriä vahingoittamasta pintaa. Hōylattäessä puun pää tyontäa telineen pois. Tarkista

aina, etta teline pystyy liikkumaan vapaasti pohjalevllä (Katso D).

5. TERÄN SOVITTAMINEN JA VAIHTAMINEN (Katso E,F,G)

VAROITUS: Irrota virtajohto pistorasiasta ennen kuin teet mitään saatöjä tai vaihdat terä.

Terässa on kaksi leikkuureunaa, jotka voidaankäantä. Kun vaihdat tai käannat hoylan teria,ohjausura takaa, etta korkeussaato pysyyvakiona.

HUOMAUTUS: Tylsiä ja kuluneita teriä ei voi käyttaa uudelleen vaan ne on vaihdettava.

Irrota pistoke virtalähteesti. Löysää mukana tulevalla hylseyavaimella kolmea pulttia noin 1/2 kierrosta vastapäivään. (Katso E) Pitäen terän kiinnintä paikallaan, käytäen puukappaletta liu'uta terä (16) ulos teränkiinnittimestä ja irrota terä teränkiinnittimestä. (Katso F) HUOMAUTUS: Teränkiinnittimen poistamiseen ei ole tarvetta, sillä tämä voi muuttaa leikkuuterän korkeusohjauksen tehdasasetuksia.

Ennen uuden tai kännetyn terän uudelleen paikalleen asettamista, puhdista aina molemmat terät ja terapaikka, jos ne ovat likaisia. Liu'uta terä teräkiinnittimeen oikeansuuntaisesti. Tarkista, etta terä on tasaisesti kiinnittimessä. Kun kiristät ruuveja varmista oikea kiristysjärpestys (Katso G). Tarkista telan vapaa pyöriminen kiertämällä sitä kasin.

Kierra teran paata edelleen 180^ ja toista toimenpide purkaessasi toisen hoylanteran.

6. KÄYTTÖHINNAN VAIHTAMINEN

VAROITUS: 1. Irrota virtajohto pistorasiasta ennen kuin teet mitään saatöjä tai huoltoja.

2. Leikkuuterät pyörivät ja voivat aiheuttaa vammoja.

Löysää ruuvi ja irrota hihnansuojus (6), irrota kulunut käyttohihna suuresta hihnapyörästä (a) ja käyttopyörästä (b) ja puhdista ne (Katso G). Aseta uusi käyttohihna käyttopyörän paälle ja pyörittäen sita manuaalisesti, paina se suurrelle hihnapyörälle (a) (Katso 7). Varmista, että käyttohihna pyörii tasmälleen

kaytöpyörän ja suuren hihnapyörän pituusurien mukaisesti.

HUOMAUTUS: Aseta hihnansuojus (6) takaisin paikalleen ja kiristä se ruuvilla.

7. PÖLYPUSSIN SOVITTAMINEN

Tämä lisāvaruste voidaan asentaa paikalleen liu'uttamalla polypussin syöttöaukko höylän polynpoiston (5) paälle niin pitkälle kuin se menee. Polypussi vähentäa poistojarestelmän tehoa ja se on tyhjennettäva saannöllisesti sehon sailyttämiseksi. Pussi tyhjennetaanavaamalla vetoketju polypussin takana.

HUOMAUTUS: Tàtā lisāvarustetta voidaan kāyttä pienemmissä toissä.

8. ULKOINEN POLYNPOISTO

Polynpisto (5) on parasta yhdistaa sopivaan ulkoiseen polynpostokoneeseen, esim. polyimuriin.

HOYLAKONEEN KAYTTÖVIHJEITA

VAROITUS: Takaiskun vaara! Käytä konetta työkappaleeseen vain, kun se on kytketty paälle.

1. STANDARDI TASOHÖYLÄYS

Aseta haluttu leikkuusvyys. Sijoita
pohjaleyn etuosa tasaisesti työpinnalle.
Kytke kone paallee ja työnnä höylakonetta
eteen pain, jolloin se alkaa leukata,
pitäen aina koko pohjaleyn tasaisena
työpintaa vasten terän hyppäamisen
torjumiseksi. Työnnä höylakonetta tasaisesti
työpinnan yli. Useimmissa sovelluksissa
0-3mm:n maksimisvyys tuottaa hyvän
pintaviimeistelyn. On parasta käyttaa pieniä
syvyyksiä leikkaamiseen ja toistaa höyläys.

2. REUNAN VIISTEYTYS

Käytämällä V-uraa pohjalevysä (9) voit tehdä viisteen tyokappaleen reunaan (Katso I).

Ohjaa hoylakonetta pitkin reunaa sailyttäen kulma ja voima vakiona hyvan viimeistelyn saavuttamiseksi. Voit saataa viysteytyskulmaa kasin. Tee testiviystyys ylimäraisellä puukappaleella. Varmista, etta tyokappale on

kiinnitetty ja tuettu lahellä reunaa.

3. KYNTTEEN HOYLÄYS

Käytä kynnteenhöyläysmittaa (12) ja kynnteen rinnakkaisohjainta (8) (työkalun mukana toimitettavat lisāvarusteet). Asenna namā lisāvarusteet Höyläkoneeseen. Aseta haluttu kynnteen Höyläyyssyvys käyttamällä steikkoja ja merkkä Höyläkoneen kotelossa steikon vieressä (Katso J). Löysä lukitusruuvi ja saädä haluttu kynnteen Höyläkyksen leveys (maks. 82mm).(Katso K) Kirista lukitusruuvi Saädä haluttu kynnteen Höyläyyssyvys kynnteenhöyläysmitalla (12) asianmukaiseksi (maks. 20mm) (Katso L). Höyläa niin monta kertaa kuin on tarpeen halutun kynnteen syvyden saavuttamiseksi. Varmista että höyläkonetta ohjataan sivutukipaineella.

HUOLTO

Irrota pistoke pistorasiasta ennen kuint teet mitään saatöjä tai huoltoja.

Kone ei vaadi voitelua eikahuoltoa.

Koneen sisallä ei ole kayttajän huollettavia osia. Alä kaytā vetta tai kemiallisia puhdistusaineita koneen puhdistukseen. Pyyhi puhtaaksi kuivalla liinalla. Sailytä kone kuivassa paikassa. Pidä moottorin tuuletsaukot puhtaana. Pidä kytkimet ja saätimet polyttöminä. Tuuletsaukoista nakyväkipinointi on normalia eikä vahingoita konetta.

Jos virtajohto on vahingoittunut, se on sahköiskun valttämiseksi jatettävalmistajan, valtuutetun huoltoedustajan tai vastaavan patevän sahköteknikon vaihdettavaksi.

YMPÄRISTÖN SUOJELU

Romutetuja sahkolaitteita ei saa heittä pois talousjätteen mukana. Toimita ne kierratyspisteeseen. Lisatietoja

kierratyksestaaa paikallsilta viranomaisilta tai jalleenmyyjalt.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

POSITEC Germany GmbH

Vakuutamme taten, etta tuote

Selostus WORX Höyläkone

Typpi WX623 WX623.1(620-629-koneen märitykset, esimerkki Höyläkone)

Toimintoa Pintamateriaalin poistaminen pyöröleikkurilla

Täytäa seuraavien direktiivien märäykset:

N konedirektiivi

2006/42/EC

N direktiivi sähkömagneettisesta

yhdenmukaisuudesta 2004/108/EC

RoHS Direktiivi 2011/65/EU

Yhdenmukaiset standardit

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-14

Henkilo valtuutettu kaantamaa n teknisen tiedoston,

Nimi Russell Nicholson

Osoite Positec Power Tools (Europe)

Ltd,PO Box 152, Leeds,LS10 9DS,UK

2012/09/27

Leo Yue

POSITEC Laatupaällikkö
