BRUGSANVISNING WX623.1 WORX

Illustreret aller beskrevet tilbehør er kun delvis indeholdt i leverancen.

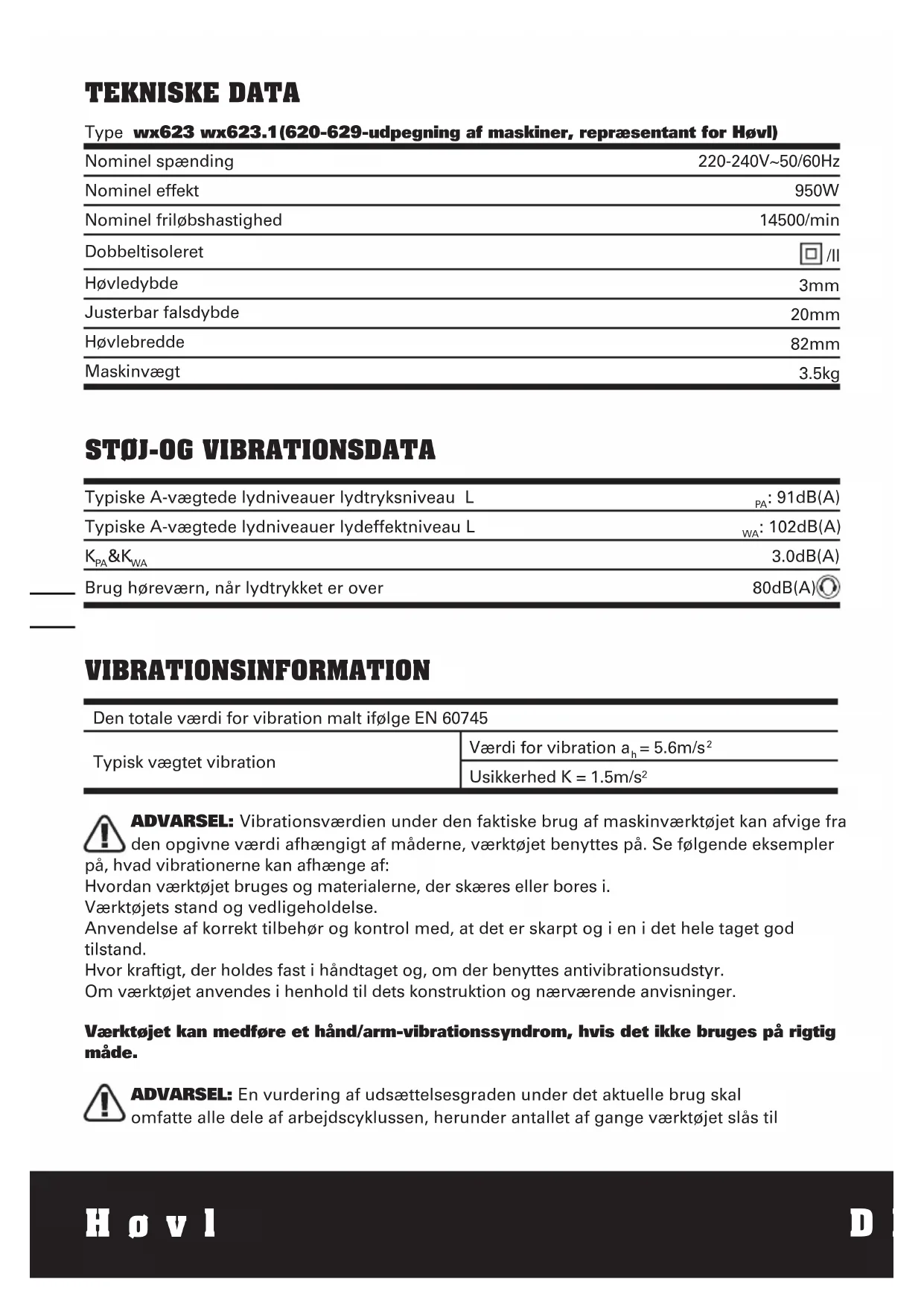

TEKNISKE DATA

Nominal spænding	220-240V~50/60Hz
Nominal effekt	950W
Nominal friløbshastighed	14500/min
Dobbeltisoleret	☐ /II
Høvledybde	3mm
Justerbar falsydxbde	20mm
Høvlebredde	82mm
Maskinvægt	3.5kg

STOJ-OG VIBRATIONSDATA

Typiske A-vægtede lydniveauer lydtryksniveau L	PA: 91dB(A)
Typiske A-vægtede lydniveauer lydeffektniveau L	WA: 102dB(A)
KPA&KW	3.0dB(A)
Brug høreværn, Near lydtrykke er over	80dB(A)

VIBRATIONSINFORMATION

Den totale værdi for vibration malt ifølge EN 60745
Typisk vægtet vibration	Værdi for vibration ah=5.6m/s2
	Usikkerhed K=1.5m/s2

ADVARSEL: Vibrationsværddien under den faktiske brug af maskinveerktjet kan afvige fra

den opgivne værdi afhaengigt af maderne, værktøjet benyttes pa. Se folgende eksempler

pá, hvad vibrationerne kan afhænge af:

Hvordan værktøjet bruges og materialerne, der skæres eller bores i.

Værktjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i handtaget og, om der benyttes antivibrationsudstyr.

Om værktøjet anwendes i henhold til dets konstruktion og nærveerende anvisninger.

Værktøjet kan medføre et hand/arm-vibrationsyndrom, hvis det ikke bruges på rigtig på.

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, herunder antallet af gange værktøjet slås til

og fra, og tomgangsdriften.uden for delve arbejdspogaven. Dette kan afgorende reducere udsættelses niveaulet den samlede arbejdsperiode.

Sādan kan du minimiere risikoen for udsættelse for vibrationer:

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt.

Hvis værktjot bruges ofte, bør du anskaffe antivibrationsudstyr.

Brug/DD 10C

Planlag dit arbejde, sa du kan fordele arbejde med kraftige vibrationer over flere dage.

TILBEHOR

Reserverem 1

TCT Høvlejern 2

Topnøgle 1

Falsdbdeanslag 1

Parallelanslag til falsning 1

Stovsak 1

Det anbefales, at alt udstyr kbes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehørret for at fæ yderligere oplysninger. Fæ hjælp og ränd i butikken.

VICTIGE SIKKERHEDSANVISNINGER FOR HOVLEN

1. Vent, til klingen er standset helt, for du lægger værktøjet fra dig. Klingen kan gribe fat i underlaget, og hvis den stadig kører, kan du miste kontrollen over værktøjet, hvilket kan medføre alvorlig personskade.
   BEMARK: Advarslen ovenfor gælder kun for høvle, som ikke har en skærm der lukker automatisk.
2. Hvis det er muligt, skal du bruge fastspændingsanordninger til at fastgore arbejdsemnet til en fast flade.
3. Hold værktøjet med de isoleredehandtag nár du udfører en operation operation hvor værktøjet kankommen ikontakt med skjulte ledninger. Kontakt med en "warm" ledning, vil ogsa gore metaldele på værktøjet elektrisk og give elektrisk stød til brugeren.
4. Bae altid stovmaske.

SYMBOLS

For at undgå risikoen for
persorskader skal brugeren læse
brugervejledningen

Advarsel

Dobbeltisolering

Brug beskyttelsesebriller

Brug horevaern

Brug stovmaske

Affald af elektriskeprodukter ma\ ikke bortskaffes sammen med\ husholdningsaffald. Indlever s\ vidt muligt produitet til genbrug.\ Kontakt de lokale myndigheder aller\ forhandleren, hvis du er i tvivil.

BETJENINGSVEJLEDNING

NOTER: Før du bruger dette værktj, Iaes instruktionsbogen omhyggeligt.

BEREGNET ANVENDELS

Kontakten er låst for at undgå utilsigtet start. Tryk laseknappen ned (1) derefter til/ fra kontakten (3) og udløs laseknappen (1). Maskinen arbejder nu. For at slukke udløses til/fra kontakten. (Se A)

2. JUSTERING AF SKAEREDYBDE

Mindre skareedybder pa 0-3mm er bedst egnet til de fleste overfladejobs Roter justeringen til skareedybden (13) for at indstille den krveede skareedybde pa skalaen, Skala graduering = 0.1mm Rotation med uret forger skareedybden; rotation mod uret formindsker skareedybden. (Se B)

3. JUSTER STØVUDSUGNING OG SPANE UDKAST

Stovudsgningskan justeres til horeller venstre side manuelt.Drej den ene ende af stovudsgninger (5) indtil den stopper (Se C).Pilene pa stovudsgninger indikerer retningen pa stovudsgninger.

NOTER: På grund af størrelsen og materialet af nogle slags træ fx. vådt ellerHardt træ er det muligt at støvudsugningen vil blive blokeret. Fjern stikket fra effektkontakten, og brug en træpind, til at fjerne blokeringen i støvudsugningen.

4. STANDER (Se D)

Loft, den bagerste del af maskinen, standeren (15) gør at maskinen kan sættes ned direkte og beskytte bladene fra skader og i at bladene skal ødelægge overfladen. Nár maskinen bruges, vil standeren blive skubbet væk af enden af træet. Kontroller altid at standeren er fri til at bevæge sig på basepladen.

5. BLAD MONTERING OG UDSKIFTNING (Se E,F,G)

ADVARSEL: Fjern effektledningen fra stikkontakten for der udfores nogen justering aller udskiftning af blade.

Bladene har to skærende kanter, som kan monteres baglæns. Når der udskiftes eller vendes blade, sikrer højdestyret en konstant højde på bladene.

NOTER: Slove og slidte blade kan sekses silbes om og skal udskiftes.

Fjern stikket fra stikkontakten. Brug den medfolgende spændenøgle til at Iøsne de 3 bolte, cirka 1/2 omgang mod uret(Se E). Hold bladklampen i position, ved brug af et stykke træ skubbes bladene ud (16) af bladklampen og fjern bladene fra bladklampen (Se F)

NOTER: Det er ikke nødvendigt at fjerne bladklampen aftersom dette kanændre fabriksindstillingerne til indstilling af skæredybde.

För der genindsættes eller vendes blade, rengøres bade bladet og bladsædet hvis det er beskidt. Skub bladet ind i bladklampen med den korrekte orientering. Kontroller at bladet sidder lige i klampen. Når du spænder skruerne overhold den korrekte spændesekvens(Se G). Før start, roteres med handen for at kontrollere at rullen bevæger sig frit.

Løsn skruerne og fjern rem dækslet (6), fjern den slidte drivrem fra det store rem hjul (a) og gear (b) ogrens dem. Placer den nye drivrem på toppen af gearet og drej den manuelt, tryk den på det store rem hjul (a) (Se H). Forvis dig om at drivremmen kører nojagtig langs noten på gearet og rem hjulet.

NOTER: Monter rem dækslet ingen (6) på toppen og spænd det fast med skruerne.

7. MONTER EN STØVPOSE

Dette tilbehør kan monteres, ved at tilslutte abningen på en støvpose over høvlens støvudsugning (5), sä langt som muligt. Støvposen vil reducere effektiviteten på udsugningssystemet og støvposen skal tommas ofte, for at beholde effektiviteten. For at tomxne abnes lynlåsen på bagsiden af posen.

ADVARSEL: Risiko for tilbagekastning! Applicer kun maskinen til et arbejdsstykke när den er tändt.

1. STANDARD OVERFLADE BEARBEJDNING

Indstil den ønskede skæredybde. Placer den forreste del af basepladen fladt pa arbejdsoverfladen. Tænd for maskinen og skub maskinen fremad og den vil begynde at skere, hold alto hele basepladen pa emnets overflade for at forhindre at bladet hopper. Flyt basepladen jævnt over arbejdsoverfladen. For de feste tilfælde vil en 0-3mm maks. skæredybde vil producere en god overfladefinish. Det er bedre at bruge mindre dybde og gentag processen.

2. KANTSKAERING

Brug V-noten i basepladen (9) kan du skare en not pa arbejdsstykkets kanter (Se I). Styr maskinen langs med kanten og vedligehold en konstant vinkel og kraft for at fa en god finish. Du kan kontrollere noten med dine hender. Lav en test not pa et stykke affaldstrae. Forvis dig om at dit arbejdsstykke er fastspændt og understetitet ved kanterne.

3. AFKORTNING

Du kan bruge dybdestyret (12) og parallelstyret (8) (der fulgte med dit værktj). Monterppe tilbehør pa din høvl Indstil den ønskede skæredybde ved brug af skalaen og mærket pa maskinens hus ved sider af skalaen (Se J). Løsn laseskruen og juster den ønskede not bredde (maks. 82mm)(Se K). Spænd laseskruerne Indstil den ønskede not dybde med dybdeskalaen (12) (maks. 20mm) (Se L). Skær sa ofte det er nødvendigt for at opnå den ønskede not dybde. Forvis dig om at basen er understøttet med lateral understøttelse.

VEDLIGEHOLDELS

Træk stikket ud af stikkontakten, inden der udfores nogen form justering, service eller vedligholdele.

Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse.

Bore-/skruemaskinen ma kun serviceres og repareres i et professionelt vorksted. Brug aldrig vand eller kemiske rengøringsmidler til rengoring. Ma kun rengores med en tør klud. Opbevares pa et tørsted. Hold motorens ventilationsabninger rene. Knapperne o.l. skal vare rene og frie for stv. Det er welt normalt, at der kan forekomme gnister i ventilationsabningerne, og det beskadiger ikke bore-/skruemaskinen.

Hvis elledningen beskadiges, skalden udskiftes af producenten, dennesservicereprsentant aller,anden kvalificeretfagmand for at undgå,at der opstar farlige situationer.

MILJOBESKYTTESE

Affald af elektriskeprodukter ma\ ikke bortskaffes sammen med

husholdningsaffald. Indlever sa vidt

muligt produitettil genbrug.Kontakt de lokale myndighederllerforhandleren,hvisduer itvivl.

KONFORMITETSERKLAERING

Vi,

POSITEC Germany GmbH

Function Fjern overmaterialie med et rotererende skær

Er i overensstemmelse med følgende

direktiver:

Maskindirektiv

2006/42/EF

Elektromagnetiske kompatibilitetsdirektiv

2004/108/EF

RoHS Direktiv 2011/65/EU

Standarder i overensstemmelse med

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-14

Personen, autoriseret til at udarbejde den tekniske fil,

Navn Russell Nicholson

Adresse Positec Power Tools (Europe)

Ltd,PO Box 152, Leeds,LS10 9DS,UK

2012/09/27

Leo Yue
